Теплогенератор

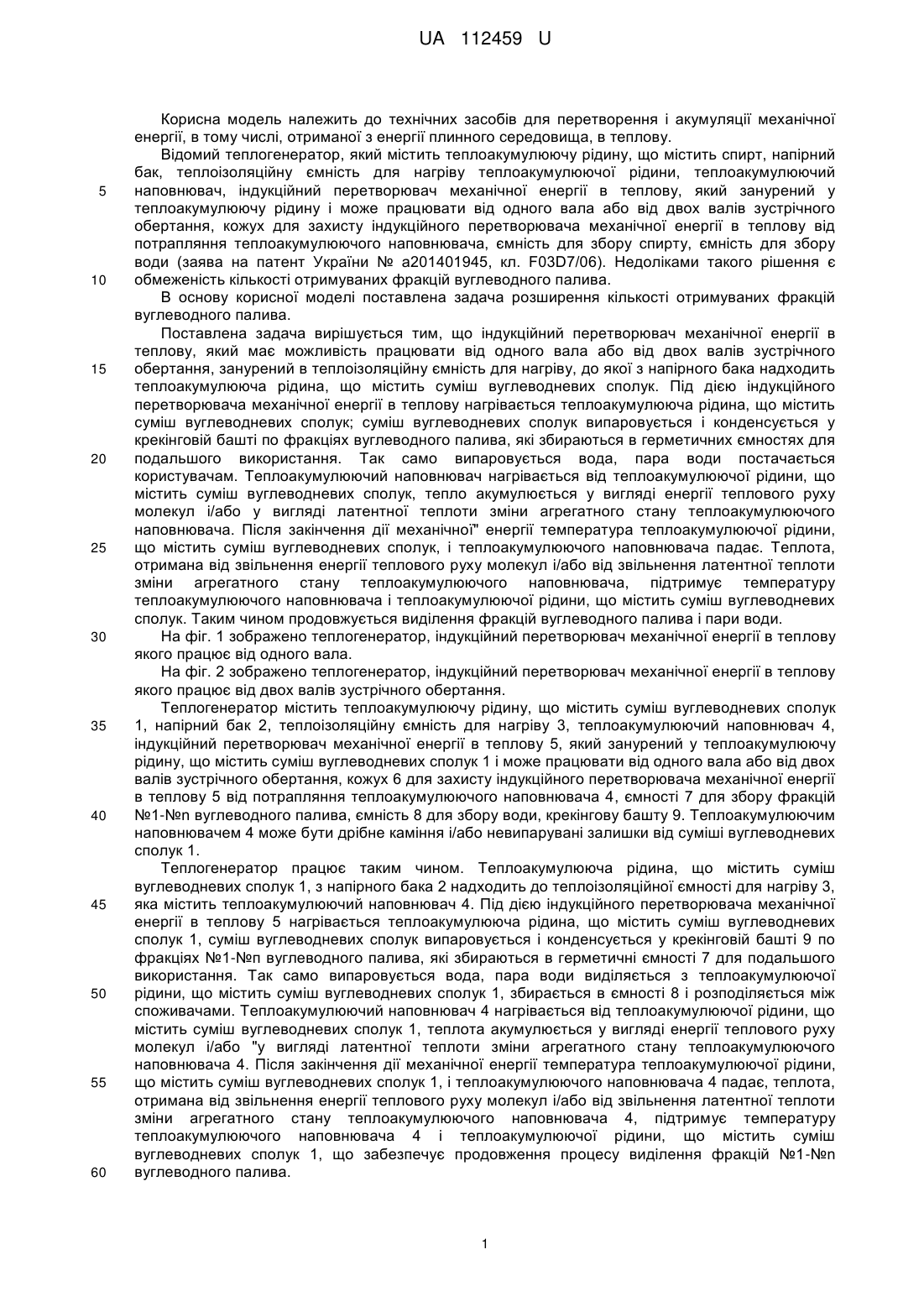

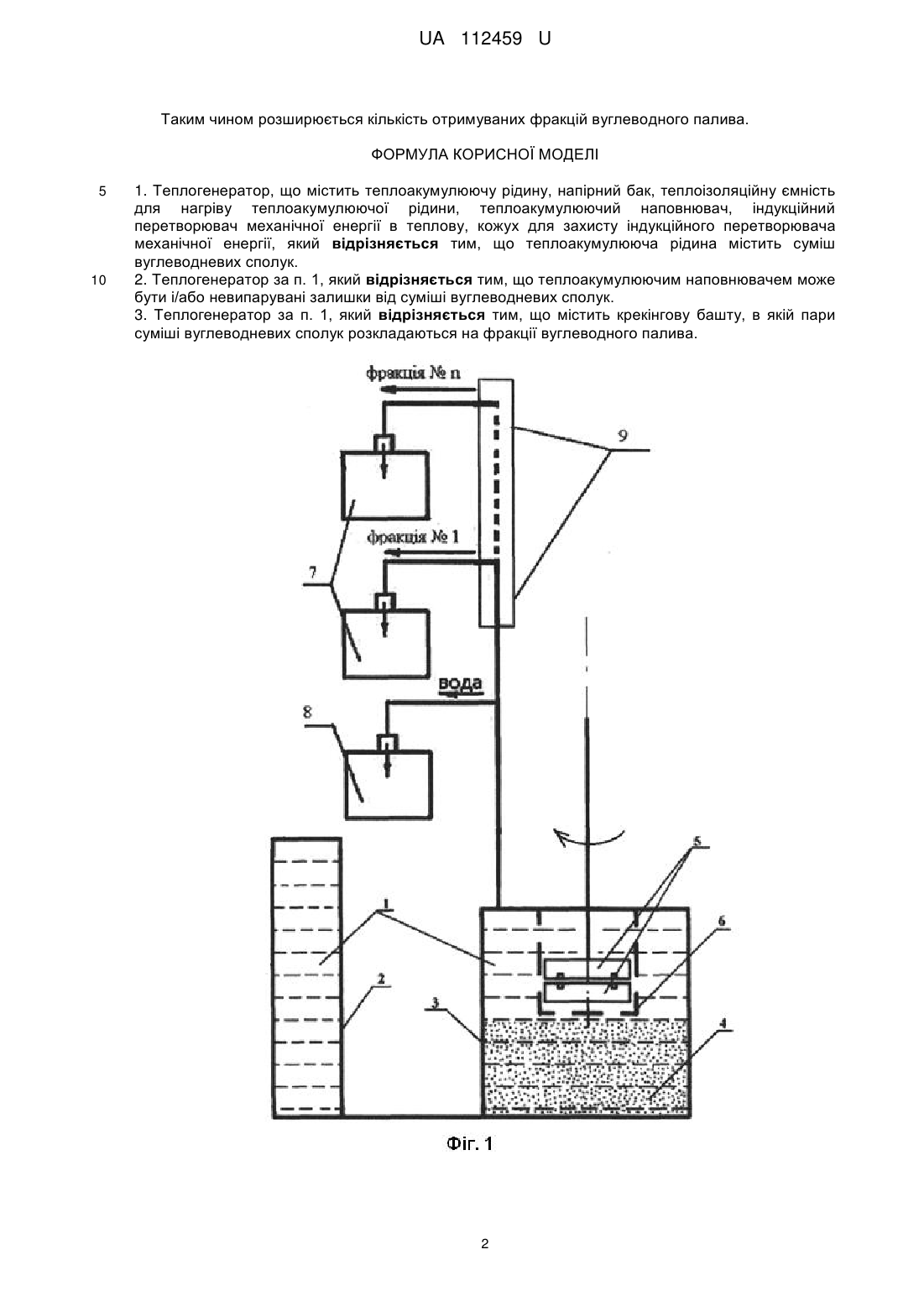

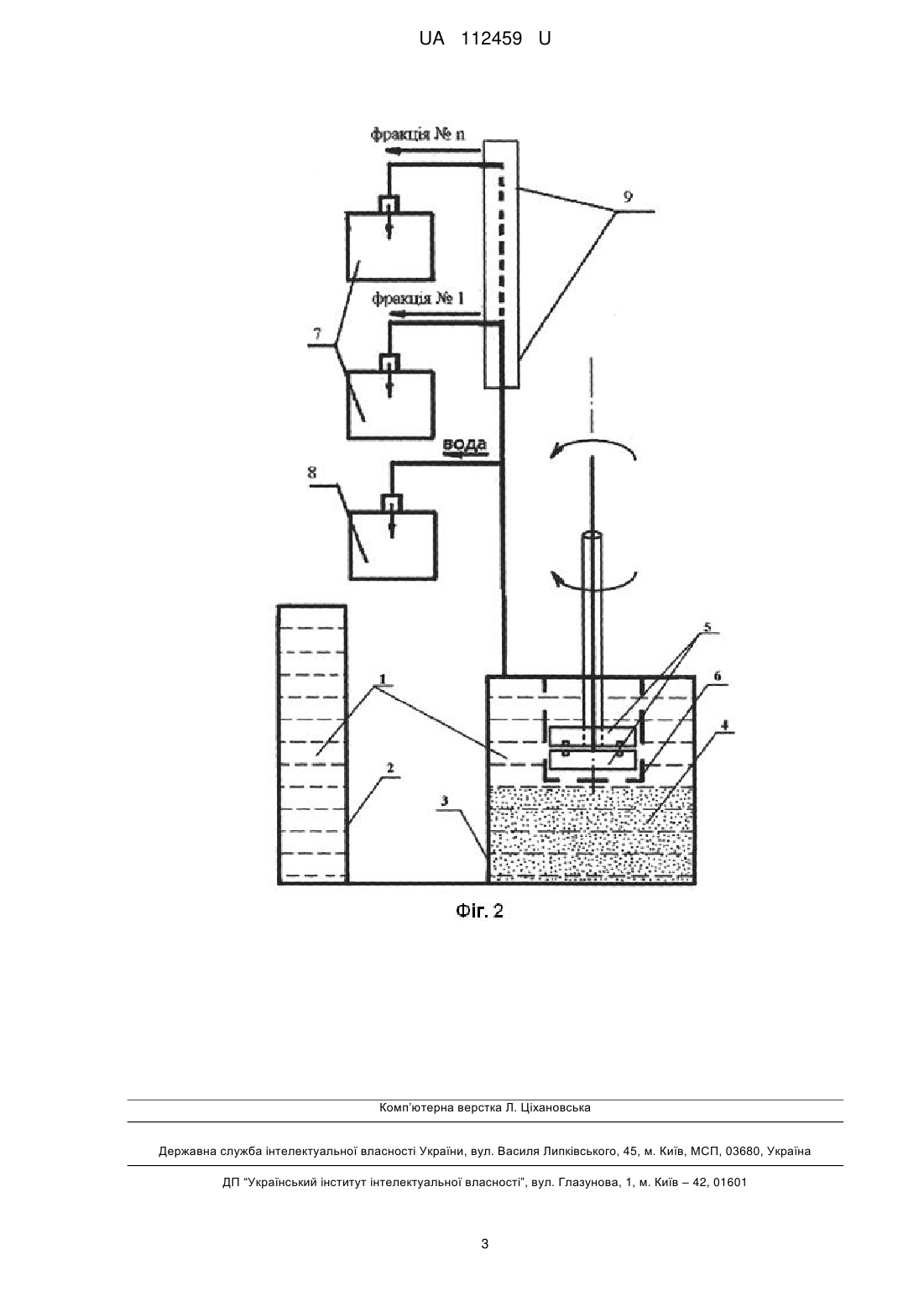

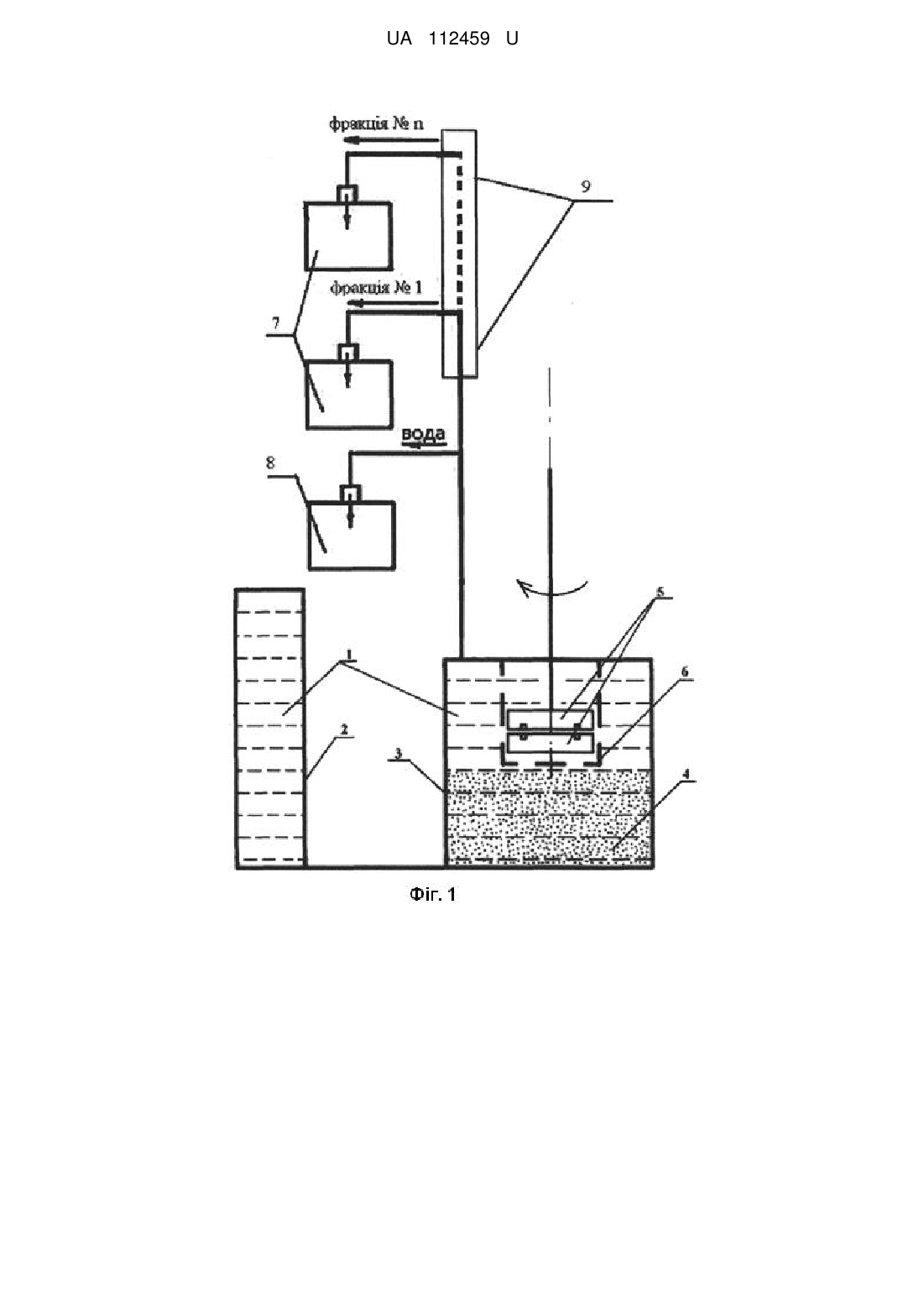

Реферат: Теплогенератор містить теплоакумулюючу рідину, напірний бак, теплоізоляційну ємність для нагріву теплоакумулюючої рідини, теплоакумулюючий наповнювач, індукційний перетворювач механічної енергії в теплову, кожух для захисту індукційного перетворювача механічної енергії. Теплоакумулююча рідина містить суміш вуглеводневих сполук. UA 112459 U (54) ТЕПЛОГЕНЕРАТОР UA 112459 U UA 112459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів для перетворення і акумуляції механічної енергії, в тому числі, отриманої з енергії плинного середовища, в теплову. Відомий теплогенератор, який містить теплоакумулюючу рідину, що містить спирт, напірний бак, теплоізоляційну ємність для нагріву теплоакумулюючої рідини, теплоакумулюючий наповнювач, індукційний перетворювач механічної енергії в теплову, який занурений у теплоакумулюючу рідину і може працювати від одного вала або від двох валів зустрічного обертання, кожух для захисту індукційного перетворювача механічної енергії в теплову від потрапляння теплоакумулюючого наповнювача, ємність для збору спирту, ємність для збору води (заява на патент України № а201401945, кл. F03D7/06). Недоліками такого рішення є обмеженість кількості отримуваних фракцій вуглеводного палива. В основу корисної моделі поставлена задача розширення кількості отримуваних фракцій вуглеводного палива. Поставлена задача вирішується тим, що індукційний перетворювач механічної енергії в теплову, який має можливість працювати від одного вала або від двох валів зустрічного обертання, занурений в теплоізоляційну ємність для нагріву, до якої з напірного бака надходить теплоакумулююча рідина, що містить суміш вуглеводневих сполук. Під дією індукційного перетворювача механічної енергії в теплову нагрівається теплоакумулююча рідина, що містить суміш вуглеводневих сполук; суміш вуглеводневих сполук випаровується і конденсується у крекінговій башті по фракціях вуглеводного палива, які збираються в герметичних ємностях для подальшого використання. Так само випаровується вода, пара води постачається користувачам. Теплоакумулюючий наповнювач нагрівається від теплоакумулюючої рідини, що містить суміш вуглеводневих сполук, тепло акумулюється у вигляді енергії теплового руху молекул і/або у вигляді латентної теплоти зміни агрегатного стану теплоакумулюючого наповнювача. Після закінчення дії механічної" енергії температура теплоакумулюючої рідини, що містить суміш вуглеводневих сполук, і теплоакумулюючого наповнювача падає. Теплота, отримана від звільнення енергії теплового руху молекул і/або від звільнення латентної теплоти зміни агрегатного стану теплоакумулюючого наповнювача, підтримує температуру теплоакумулюючого наповнювача і теплоакумулюючої рідини, що містить суміш вуглеводневих сполук. Таким чином продовжується виділення фракцій вуглеводного палива і пари води. На фіг. 1 зображено теплогенератор, індукційний перетворювач механічної енергії в теплову якого працює від одного вала. На фіг. 2 зображено теплогенератор, індукційний перетворювач механічної енергії в теплову якого працює від двох валів зустрічного обертання. Теплогенератор містить теплоакумулюючу рідину, що містить суміш вуглеводневих сполук 1, напірний бак 2, теплоізоляційну ємність для нагріву 3, теплоакумулюючий наповнювач 4, індукційний перетворювач механічної енергії в теплову 5, який занурений у теплоакумулюючу рідину, що містить суміш вуглеводневих сполук 1 і може працювати від одного вала або від двох валів зустрічного обертання, кожух 6 для захисту індукційного перетворювача механічної енергії в теплову 5 від потрапляння теплоакумулюючого наповнювача 4, ємності 7 для збору фракцій №1-№n вуглеводного палива, ємність 8 для збору води, крекінгову башту 9. Теплоакумулюючим наповнювачем 4 може бути дрібне каміння і/або невипарувані залишки від суміші вуглеводневих сполук 1. Теплогенератор працює таким чином. Теплоакумулююча рідина, що містить суміш вуглеводневих сполук 1, з напірного бака 2 надходить до теплоізоляційної ємності для нагріву 3, яка містить теплоакумулюючий наповнювач 4. Під дією індукційного перетворювача механічної енергії в теплову 5 нагрівається теплоакумулююча рідина, що містить суміш вуглеводневих сполук 1, суміш вуглеводневих сполук випаровується і конденсується у крекінговій башті 9 по фракціях №1-№п вуглеводного палива, які збираються в герметичні ємності 7 для подальшого використання. Так само випаровується вода, пара води виділяється з теплоакумулюючої рідини, що містить суміш вуглеводневих сполук 1, збирається в ємності 8 і розподіляється між споживачами. Теплоакумулюючий наповнювач 4 нагрівається від теплоакумулюючої рідини, що містить суміш вуглеводневих сполук 1, теплота акумулюється у вигляді енергії теплового руху молекул і/або "у вигляді латентної теплоти зміни агрегатного стану теплоакумулюючого наповнювача 4. Після закінчення дії механічної енергії температура теплоакумулюючої рідини, що містить суміш вуглеводневих сполук 1, і теплоакумулюючого наповнювача 4 падає, теплота, отримана від звільнення енергії теплового руху молекул і/або від звільнення латентної теплоти зміни агрегатного стану теплоакумулюючого наповнювача 4, підтримує температуру теплоакумулюючого наповнювача 4 і теплоакумулюючої рідини, що містить суміш вуглеводневих сполук 1, що забезпечує продовження процесу виділення фракцій №1-№n вуглеводного палива. 1 UA 112459 U Таким чином розширюється кількість отримуваних фракцій вуглеводного палива. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Теплогенератор, що містить теплоакумулюючу рідину, напірний бак, теплоізоляційну ємність для нагріву теплоакумулюючої рідини, теплоакумулюючий наповнювач, індукційний перетворювач механічної енергії в теплову, кожух для захисту індукційного перетворювача механічної енергії, який відрізняється тим, що теплоакумулююча рідина містить суміш вуглеводневих сполук. 2. Теплогенератор за п. 1, який відрізняється тим, що теплоакумулюючим наповнювачем може бути і/або невипарувані залишки від суміші вуглеводневих сполук. 3. Теплогенератор за п. 1, який відрізняється тим, що містить крекінгову башту, в якій пари суміші вуглеводневих сполук розкладаються на фракції вуглеводного палива. 2 UA 112459 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
