Багатоцільовий спортивний тренажер

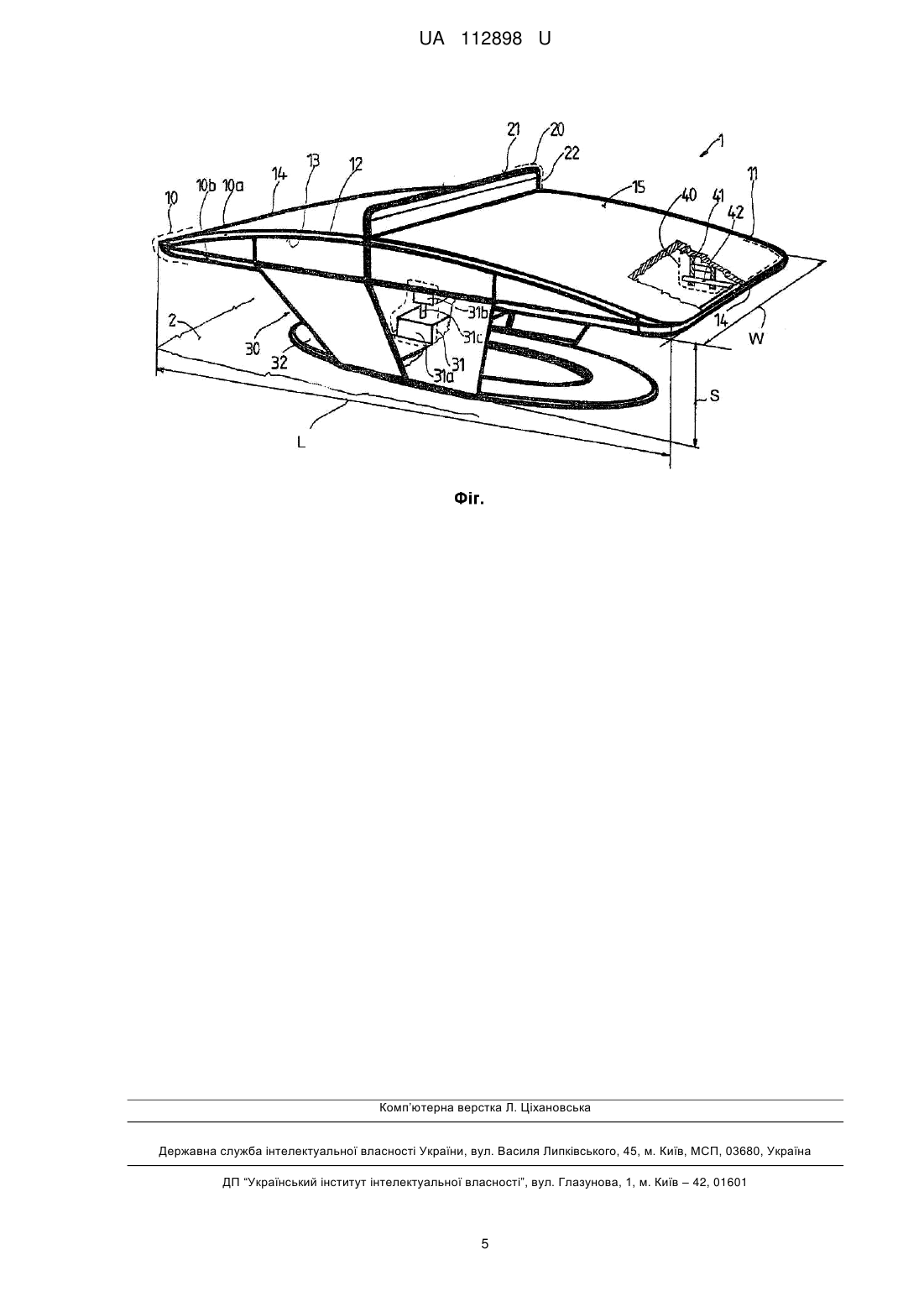

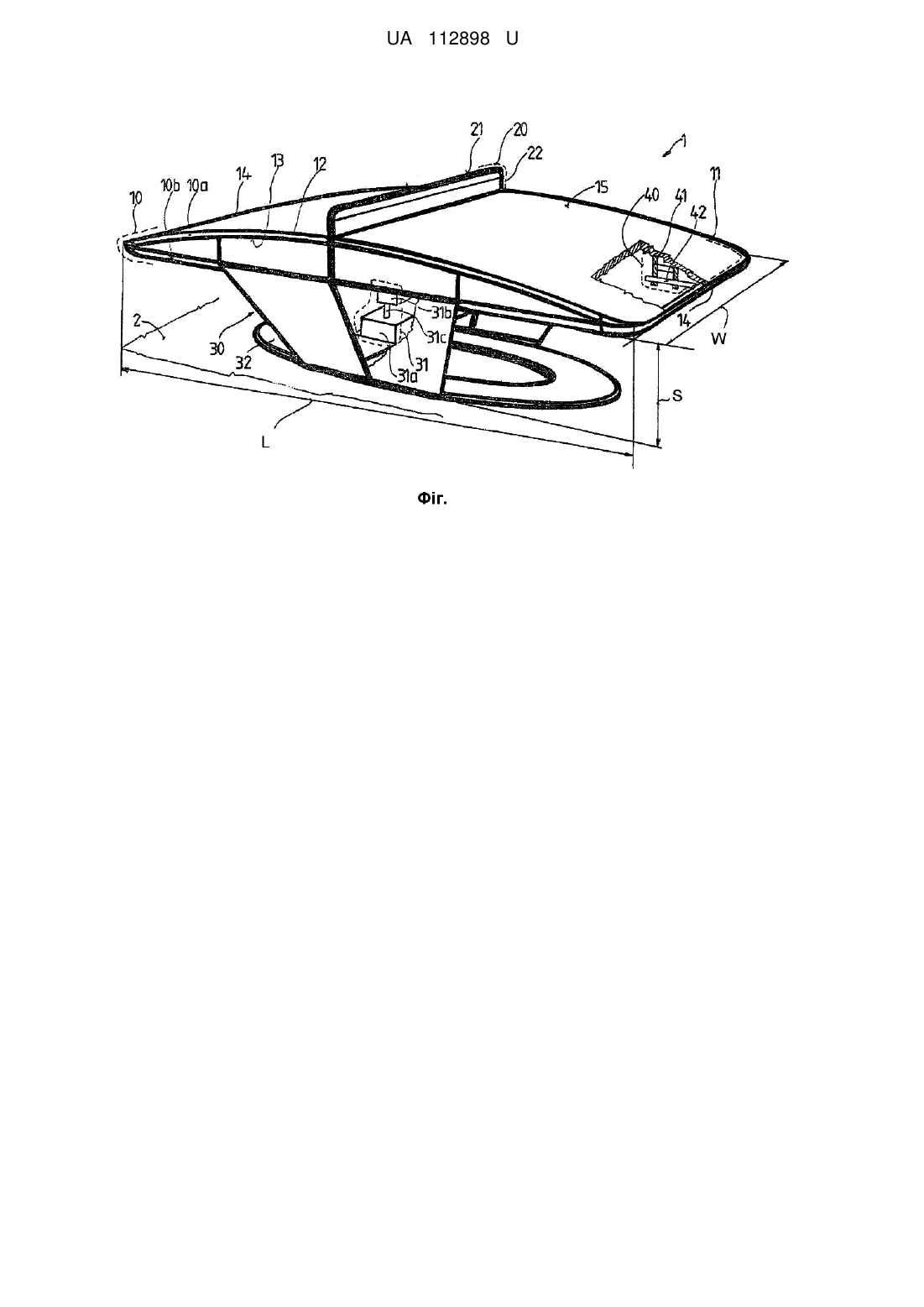

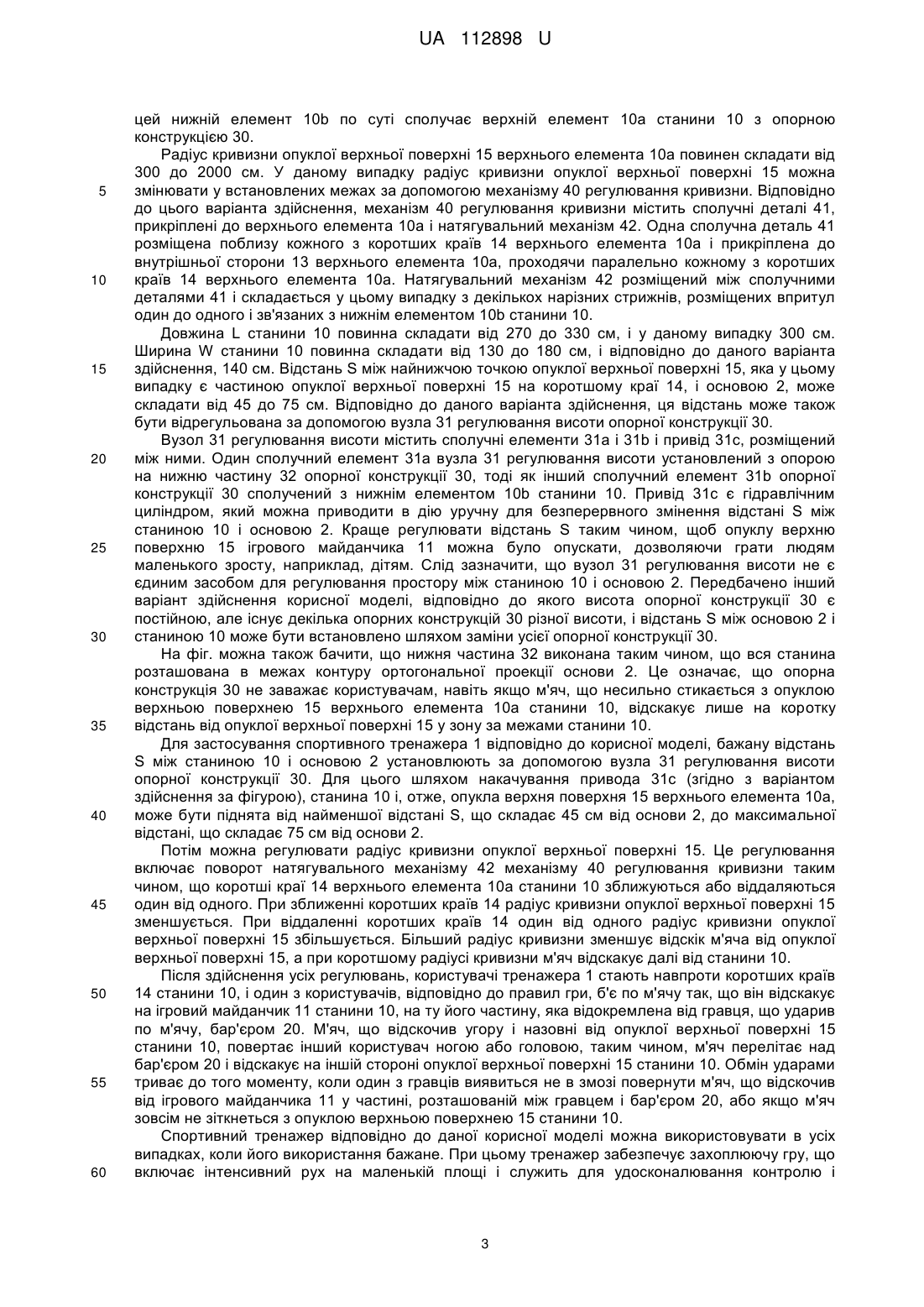

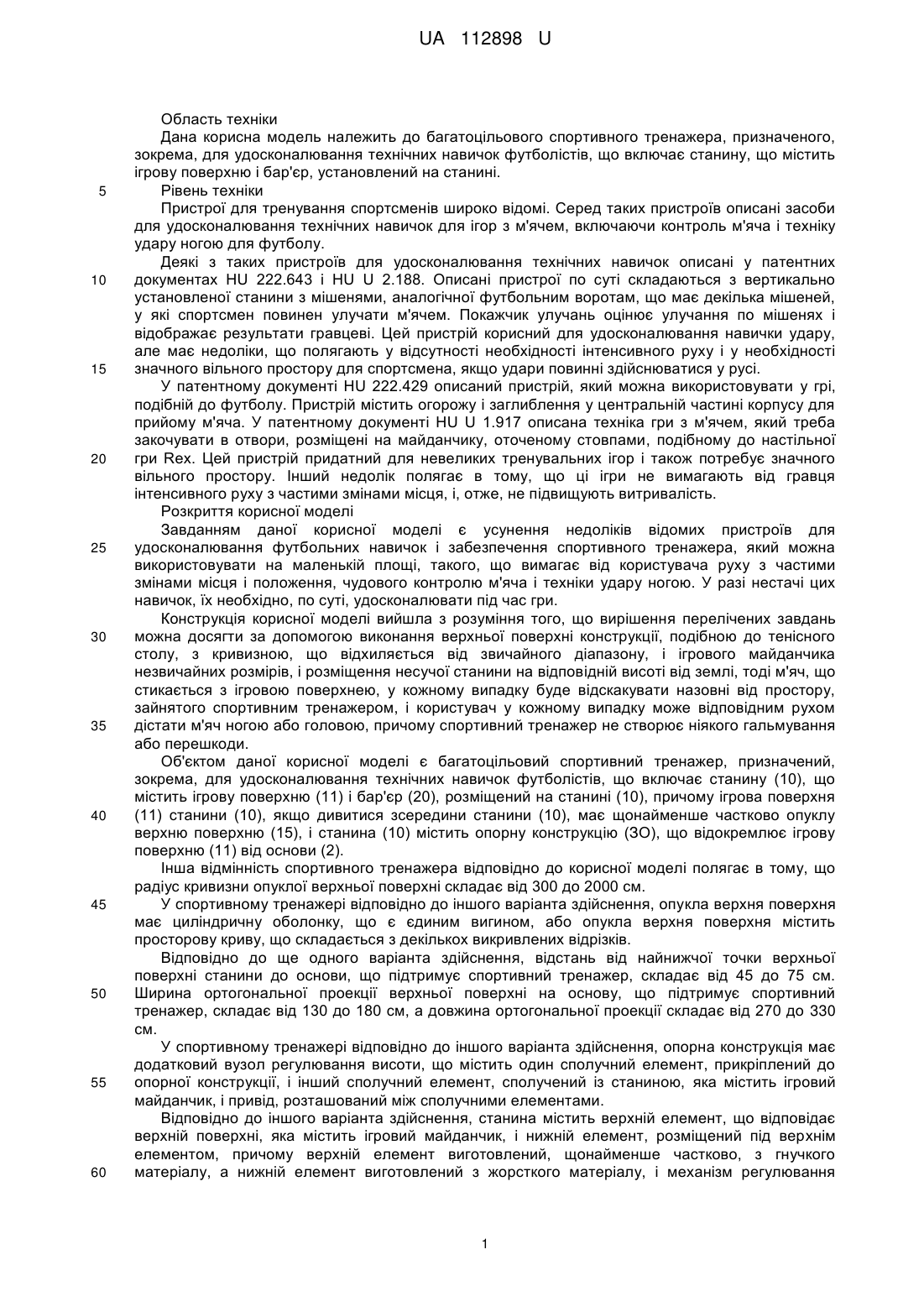

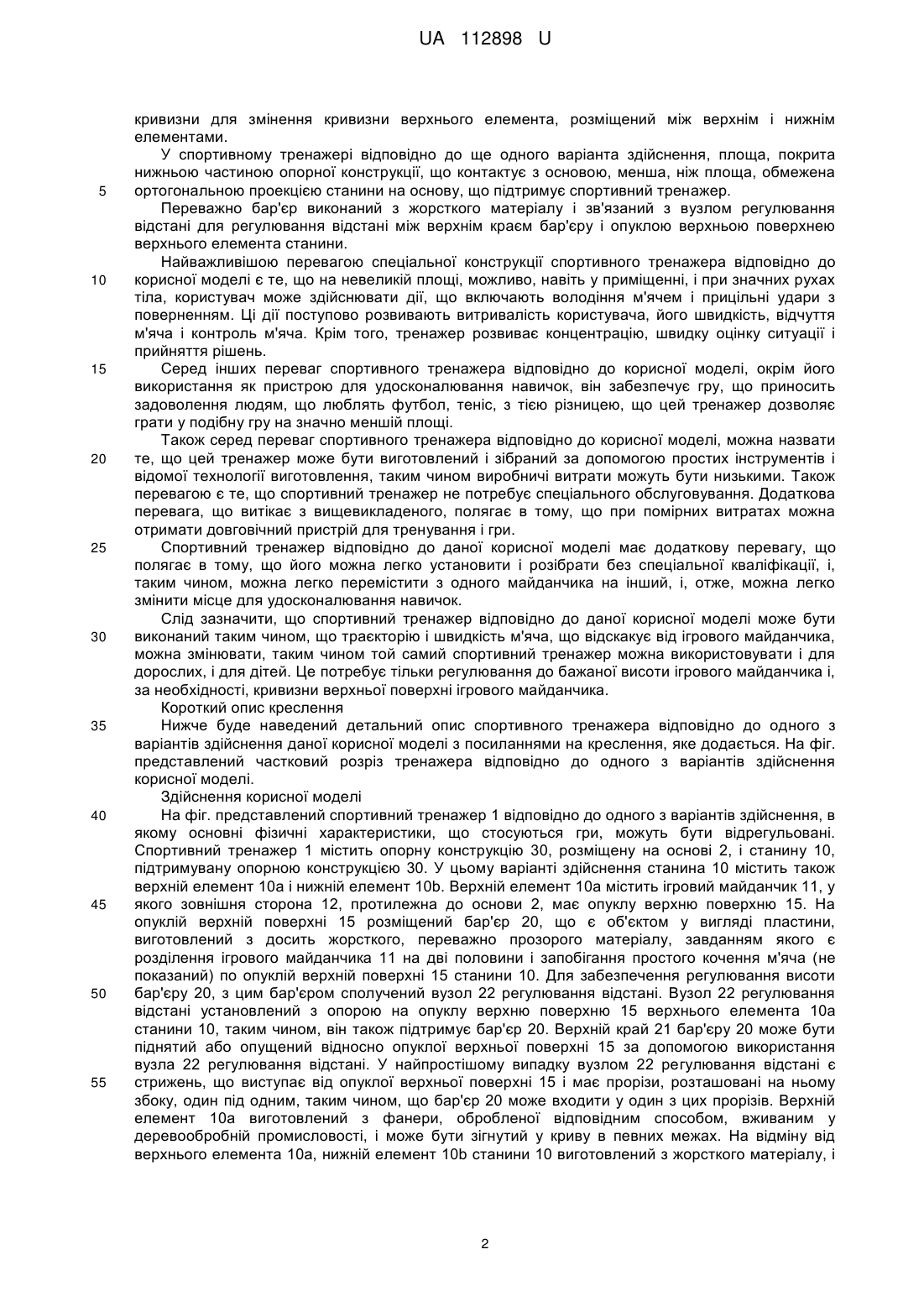

Реферат: Дана корисна модель належить до багатоцільового спортивного тренажера, зокрема, призначеного для удосконалювання технічних навичок футболістів, що включає станину (10), що містить ігрову поверхню (11) і бар'єр (20). Відмітною ознакою є те, що ігрова поверхня (11) станини (10), якщо дивитися зсередини станини (10), має щонайменше частково опуклу верхню поверхню (15), а станина (10) містить опорну конструкцію (30), що відокремлює ігрову поверхню (11) від основи (2). UA 112898 U (31) Номер попередньої (72) Винахідник(и): Боршаньї Габор (HU) (73) Власник(и): ТЕКБОЛЛ ХОЛДІНГ С.А Р.Л., Avenue John F. Kennedy 44, L-1855 Luxembourg, Luxembourg (LU) (74) Представник: Новiкова Лiдiя Аркадiївна, реєстр. №36 UA 112898 U UA 112898 U 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Дана корисна модель належить до багатоцільового спортивного тренажера, призначеного, зокрема, для удосконалювання технічних навичок футболістів, що включає станину, що містить ігрову поверхню і бар'єр, установлений на станині. Рівень техніки Пристрої для тренування спортсменів широко відомі. Серед таких пристроїв описані засоби для удосконалювання технічних навичок для ігор з м'ячем, включаючи контроль м'яча і техніку удару ногою для футболу. Деякі з таких пристроїв для удосконалювання технічних навичок описані у патентних документах HU 222.643 і HU U 2.188. Описані пристрої по суті складаються з вертикально установленої станини з мішенями, аналогічної футбольним воротам, що має декілька мішеней, у які спортсмен повинен улучати м'ячем. Покажчик улучань оцінює улучання по мішенях і відображає результати гравцеві. Цей пристрій корисний для удосконалювання навички удару, але має недоліки, що полягають у відсутності необхідності інтенсивного руху і у необхідності значного вільного простору для спортсмена, якщо удари повинні здійснюватися у русі. У патентному документі HU 222.429 описаний пристрій, який можна використовувати у грі, подібній до футболу. Пристрій містить огорожу і заглиблення у центральній частині корпусу для прийому м'яча. У патентному документі HU U 1.917 описана техніка гри з м'ячем, який треба закочувати в отвори, розміщені на майданчику, оточеному стовпами, подібному до настільної гри Rex. Цей пристрій придатний для невеликих тренувальних ігор і також потребує значного вільного простору. Інший недолік полягає в тому, що ці ігри не вимагають від гравця інтенсивного руху з частими змінами місця, і, отже, не підвищують витривалість. Розкриття корисної моделі Завданням даної корисної моделі є усунення недоліків відомих пристроїв для удосконалювання футбольних навичок і забезпечення спортивного тренажера, який можна використовувати на маленькій площі, такого, що вимагає від користувача руху з частими змінами місця і положення, чудового контролю м'яча і техніки удару ногою. У разі нестачі цих навичок, їх необхідно, по суті, удосконалювати під час гри. Конструкція корисної моделі вийшла з розуміння того, що вирішення перелічених завдань можна досягти за допомогою виконання верхньої поверхні конструкції, подібною до тенісного столу, з кривизною, що відхиляється від звичайного діапазону, і ігрового майданчика незвичайних розмірів, і розміщення несучої станини на відповідній висоті від землі, тоді м'яч, що стикається з ігровою поверхнею, у кожному випадку буде відскакувати назовні від простору, зайнятого спортивним тренажером, і користувач у кожному випадку може відповідним рухом дістати м'яч ногою або головою, причому спортивний тренажер не створює ніякого гальмування або перешкоди. Об'єктом даної корисної моделі є багатоцільовий спортивний тренажер, призначений, зокрема, для удосконалювання технічних навичок футболістів, що включає станину (10), що містить ігрову поверхню (11) і бар'єр (20), розміщений на станині (10), причому ігрова поверхня (11) станини (10), якщо дивитися зсередини станини (10), має щонайменше частково опуклу верхню поверхню (15), і станина (10) містить опорну конструкцію (ЗО), що відокремлює ігрову поверхню (11) від основи (2). Інша відмінність спортивного тренажера відповідно до корисної моделі полягає в тому, що радіус кривизни опуклої верхньої поверхні складає від 300 до 2000 см. У спортивному тренажері відповідно до іншого варіанта здійснення, опукла верхня поверхня має циліндричну оболонку, що є єдиним вигином, або опукла верхня поверхня містить просторову криву, що складається з декількох викривлених відрізків. Відповідно до ще одного варіанта здійснення, відстань від найнижчої точки верхньої поверхні станини до основи, що підтримує спортивний тренажер, складає від 45 до 75 см. Ширина ортогональної проекції верхньої поверхні на основу, що підтримує спортивний тренажер, складає від 130 до 180 см, а довжина ортогональної проекції складає від 270 до 330 см. У спортивному тренажері відповідно до іншого варіанта здійснення, опорна конструкція має додатковий вузол регулювання висоти, що містить один сполучний елемент, прикріплений до опорної конструкції, і інший сполучний елемент, сполучений із станиною, яка містить ігровий майданчик, і привід, розташований між сполучними елементами. Відповідно до іншого варіанта здійснення, станина містить верхній елемент, що відповідає верхній поверхні, яка містить ігровий майданчик, і нижній елемент, розміщений під верхнім елементом, причому верхній елемент виготовлений, щонайменше частково, з гнучкого матеріалу, а нижній елемент виготовлений з жорсткого матеріалу, і механізм регулювання 1 UA 112898 U 5 10 15 20 25 30 35 40 45 50 55 кривизни для змінення кривизни верхнього елемента, розміщений між верхнім і нижнім елементами. У спортивному тренажері відповідно до ще одного варіанта здійснення, площа, покрита нижньою частиною опорної конструкції, що контактує з основою, менша, ніж площа, обмежена ортогональною проекцією станини на основу, що підтримує спортивний тренажер. Переважно бар'єр виконаний з жорсткого матеріалу і зв'язаний з вузлом регулювання відстані для регулювання відстані між верхнім краєм бар'єру і опуклою верхньою поверхнею верхнього елемента станини. Найважливішою перевагою спеціальної конструкції спортивного тренажера відповідно до корисної моделі є те, що на невеликій площі, можливо, навіть у приміщенні, і при значних рухах тіла, користувач може здійснювати дії, що включають володіння м'ячем і прицільні удари з поверненням. Ці дії поступово розвивають витривалість користувача, його швидкість, відчуття м'яча і контроль м'яча. Крім того, тренажер розвиває концентрацію, швидку оцінку ситуації і прийняття рішень. Серед інших переваг спортивного тренажера відповідно до корисної моделі, окрім його використання як пристрою для удосконалювання навичок, він забезпечує гру, що приносить задоволення людям, що люблять футбол, теніс, з тією різницею, що цей тренажер дозволяє грати у подібну гру на значно меншій площі. Також серед переваг спортивного тренажера відповідно до корисної моделі, можна назвати те, що цей тренажер може бути виготовлений і зібраний за допомогою простих інструментів і відомої технології виготовлення, таким чином виробничі витрати можуть бути низькими. Також перевагою є те, що спортивний тренажер не потребує спеціального обслуговування. Додаткова перевага, що витікає з вищевикладеного, полягає в тому, що при помірних витратах можна отримати довговічний пристрій для тренування і гри. Спортивний тренажер відповідно до даної корисної моделі має додаткову перевагу, що полягає в тому, що його можна легко установити і розібрати без спеціальної кваліфікації, і, таким чином, можна легко перемістити з одного майданчика на інший, і, отже, можна легко змінити місце для удосконалювання навичок. Слід зазначити, що спортивний тренажер відповідно до даної корисної моделі може бути виконаний таким чином, що траєкторію і швидкість м'яча, що відскакує від ігрового майданчика, можна змінювати, таким чином той самий спортивний тренажер можна використовувати і для дорослих, і для дітей. Це потребує тільки регулювання до бажаної висоти ігрового майданчика і, за необхідності, кривизни верхньої поверхні ігрового майданчика. Короткий опис креслення Нижче буде наведений детальний опис спортивного тренажера відповідно до одного з варіантів здійснення даної корисної моделі з посиланнями на креслення, яке додається. На фіг. представлений частковий розріз тренажера відповідно до одного з варіантів здійснення корисної моделі. Здійснення корисної моделі На фіг. представлений спортивний тренажер 1 відповідно до одного з варіантів здійснення, в якому основні фізичні характеристики, що стосуються гри, можуть бути відрегульовані. Спортивний тренажер 1 містить опорну конструкцію 30, розміщену на основі 2, і станину 10, підтримувану опорною конструкцією 30. У цьому варіанті здійснення станина 10 містить також верхній елемент 10а і нижній елемент 10b. Верхній елемент 10а містить ігровий майданчик 11, у якого зовнішня сторона 12, протилежна до основи 2, має опуклу верхню поверхню 15. На опуклій верхній поверхні 15 розміщений бар'єр 20, що є об'єктом у вигляді пластини, виготовлений з досить жорсткого, переважно прозорого матеріалу, завданням якого є розділення ігрового майданчика 11 на дві половини і запобігання простого кочення м'яча (не показаний) по опуклій верхній поверхні 15 станини 10. Для забезпечення регулювання висоти бар'єру 20, з цим бар'єром сполучений вузол 22 регулювання відстані. Вузол 22 регулювання відстані установлений з опорою на опуклу верхню поверхню 15 верхнього елемента 10а станини 10, таким чином, він також підтримує бар'єр 20. Верхній край 21 бар'єру 20 може бути піднятий або опущений відносно опуклої верхньої поверхні 15 за допомогою використання вузла 22 регулювання відстані. У найпростішому випадку вузлом 22 регулювання відстані є стрижень, що виступає від опуклої верхньої поверхні 15 і має прорізи, розташовані на ньому збоку, один під одним, таким чином, що бар'єр 20 може входити у один з цих прорізів. Верхній елемент 10а виготовлений з фанери, обробленої відповідним способом, вживаним у деревообробній промисловості, і може бути зігнутий у криву в певних межах. На відміну від верхнього елемента 10а, нижній елемент 10b станини 10 виготовлений з жорсткого матеріалу, і 2 UA 112898 U 5 10 15 20 25 30 35 40 45 50 55 60 цей нижній елемент 10b по суті сполучає верхній елемент 10а станини 10 з опорною конструкцією 30. Радіус кривизни опуклої верхньої поверхні 15 верхнього елемента 10а повинен складати від 300 до 2000 см. У даному випадку радіус кривизни опуклої верхньої поверхні 15 можна змінювати у встановлених межах за допомогою механізму 40 регулювання кривизни. Відповідно до цього варіанта здійснення, механізм 40 регулювання кривизни містить сполучні деталі 41, прикріплені до верхнього елемента 10а і натягувальний механізм 42. Одна сполучна деталь 41 розміщена поблизу кожного з коротших країв 14 верхнього елемента 10а і прикріплена до внутрішньої сторони 13 верхнього елемента 10а, проходячи паралельно кожному з коротших країв 14 верхнього елемента 10а. Натягувальний механізм 42 розміщений між сполучними деталями 41 і складається у цьому випадку з декількох нарізних стрижнів, розміщених впритул один до одного і зв'язаних з нижнім елементом 10b станини 10. Довжина L станини 10 повинна складати від 270 до 330 см, і у даному випадку 300 см. Ширина W станини 10 повинна складати від 130 до 180 см, і відповідно до даного варіанта здійснення, 140 см. Відстань S між найнижчою точкою опуклої верхньої поверхні 15, яка у цьому випадку є частиною опуклої верхньої поверхні 15 на коротшому краї 14, і основою 2, може складати від 45 до 75 см. Відповідно до даного варіанта здійснення, ця відстань може також бути відрегульована за допомогою вузла 31 регулювання висоти опорної конструкції 30. Вузол 31 регулювання висоти містить сполучні елементи 31а і 31b і привід 31с, розміщений між ними. Один сполучний елемент 31а вузла 31 регулювання висоти установлений з опорою на нижню частину 32 опорної конструкції 30, тоді як інший сполучний елемент 31b опорної конструкції 30 сполучений з нижнім елементом 10b станини 10. Привід 31с є гідравлічним циліндром, який можна приводити в дію уручну для безперервного змінення відстані S між станиною 10 і основою 2. Краще регулювати відстань S таким чином, щоб опуклу верхню поверхню 15 ігрового майданчика 11 можна було опускати, дозволяючи грати людям маленького зросту, наприклад, дітям. Слід зазначити, що вузол 31 регулювання висоти не є єдиним засобом для регулювання простору між станиною 10 і основою 2. Передбачено інший варіант здійснення корисної моделі, відповідно до якого висота опорної конструкції 30 є постійною, але існує декілька опорних конструкцій 30 різної висоти, і відстань S між основою 2 і станиною 10 може бути встановлено шляхом заміни усієї опорної конструкції 30. На фіг. можна також бачити, що нижня частина 32 виконана таким чином, що вся станина розташована в межах контуру ортогональної проекції основи 2. Це означає, що опорна конструкція 30 не заважає користувачам, навіть якщо м'яч, що несильно стикається з опуклою верхньою поверхнею 15 верхнього елемента 10а станини 10, відскакує лише на коротку відстань від опуклої верхньої поверхні 15 у зону за межами станини 10. Для застосування спортивного тренажера 1 відповідно до корисної моделі, бажану відстань S між станиною 10 і основою 2 установлюють за допомогою вузла 31 регулювання висоти опорної конструкції 30. Для цього шляхом накачування привода 31с (згідно з варіантом здійснення за фігурою), станина 10 і, отже, опукла верхня поверхня 15 верхнього елемента 10а, може бути піднята від найменшої відстані S, що складає 45 см від основи 2, до максимальної відстані, що складає 75 см від основи 2. Потім можна регулювати радіус кривизни опуклої верхньої поверхні 15. Це регулювання включає поворот натягувального механізму 42 механізму 40 регулювання кривизни таким чином, що коротші краї 14 верхнього елемента 10а станини 10 зближуються або віддаляються один від одного. При зближенні коротших країв 14 радіус кривизни опуклої верхньої поверхні 15 зменшується. При віддаленні коротших країв 14 один від одного радіус кривизни опуклої верхньої поверхні 15 збільшується. Більший радіус кривизни зменшує відскік м'яча від опуклої верхньої поверхні 15, а при коротшому радіусі кривизни м'яч відскакує далі від станини 10. Після здійснення усіх регулювань, користувачі тренажера 1 стають навпроти коротших країв 14 станини 10, і один з користувачів, відповідно до правил гри, б'є по м'ячу так, що він відскакує на ігровий майданчик 11 станини 10, на ту його частину, яка відокремлена від гравця, що ударив по м'ячу, бар'єром 20. М'яч, що відскочив угору і назовні від опуклої верхньої поверхні 15 станини 10, повертає інший користувач ногою або головою, таким чином, м'яч перелітає над бар'єром 20 і відскакує на іншій стороні опуклої верхньої поверхні 15 станини 10. Обмін ударами триває до того моменту, коли один з гравців виявиться не в змозі повернути м'яч, що відскочив від ігрового майданчика 11 у частині, розташованій між гравцем і бар'єром 20, або якщо м'яч зовсім не зіткнеться з опуклою верхньою поверхнею 15 станини 10. Спортивний тренажер відповідно до даної корисної моделі можна використовувати в усіх випадках, коли його використання бажане. При цьому тренажер забезпечує захоплюючу гру, що включає інтенсивний рух на маленькій площі і служить для удосконалювання контролю і 3 UA 112898 U спрямування м'яча, збільшення м'язової сили і поліпшення концентрації, навичок швидкої оцінки ситуації і здатності приймати рішення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Багатоцільовий спортивний тренажер, зокрема, для удосконалювання технічних навичок футболістів, що включає станину (10), що містить ігрову поверхню (11) і бар'єр (20), розміщений на станині (10), причому ігрова поверхня (11) станини (10), якщо дивитися зсередини станини (10), має щонайменше частково опуклу верхню поверхню (15), а станина (10) містить опорну конструкцію (30), що відокремлює ігрову поверхню (11) від основи (2). 2. Тренажер за п. 1, в якому радіус кривизни опуклої верхньої поверхні (15) складає від 300 до 2000 см. 3. Тренажер за будь-яким з пп. 1 або 2, в якому опукла верхня поверхня (15) має циліндричну оболонку, що є єдиним вигином. 4. Тренажер за будь-яким з пп. 1 або 2, в якому опукла верхня поверхня (15) містить просторову криву, що складається з декількох вигнутих відрізків. 5. Тренажер за будь-яким з пп. 1 або 2, в якому відстань (S) від найнижчої точки верхньої поверхні (15) станини (10) до основи, що підтримує тренажер (1), складає від 45 до 70 см. 6. Тренажер за будь-яким з пп. 1 або 2, в якому ширина (W) ортогональної проекції верхньої поверхні (15) на основу (2), що підтримує тренажер (1), складає від 130 до 180 см, а довжина (L) ортогональної проекції складає від 270 до 330 см. 7. Тренажер за будь-яким з пп. 1 або 2, в якому опорна конструкція (30) містить додатковий вузол (31) регулювання висоти, що містить один сполучний елемент (31а), прикріплений до опорної конструкції (30), і інший сполучний елемент (31b), прикріплений до станини (10), що містить ігровий майданчик (11), і привід (31с), розміщений між сполучними елементами (31а, 31b). 8. Тренажер за будь-яким з пп. 1 або 2, в якому станина (10) містить верхній елемент (10а), що утворює верхню поверхню (15), що містить ігровий майданчик (11), і нижній елемент (10b), розміщений під верхнім елементом, причому верхній елемент виготовлений, щонайменше частково, з гнучкого матеріалу, а нижній елемент виготовлений з жорсткого матеріалу, і, крім того, містить механізм (40) регулювання кривизни для змінювання кривизни верхнього елемента, розташований між верхнім і нижнім елементами (10а, 10b). 9. Тренажер за будь-яким з пп. 1 або 2, в якому площа, покрита нижньою частиною (32) опорної конструкції (30), що контактує з основою (2), менша, ніж площа, обмежена ортогональною проекцією станини (10) на основу (2), що підтримує спортивний тренажер (1). 10. Тренажер за будь-яким з пп. 1 або 2, в якому бар'єр (20) виготовлений з жорсткого матеріалу. 11. Тренажер за п. 10, в якому бар'єр (20) сполучений з вузлом (22) регулювання відстані для регулювання відстані між верхнім краєм (21) бар'єра (20) і опуклою верхньою поверхнею (15) верхнього елемента (10а) станини (10). 4 UA 112898 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
