Замок

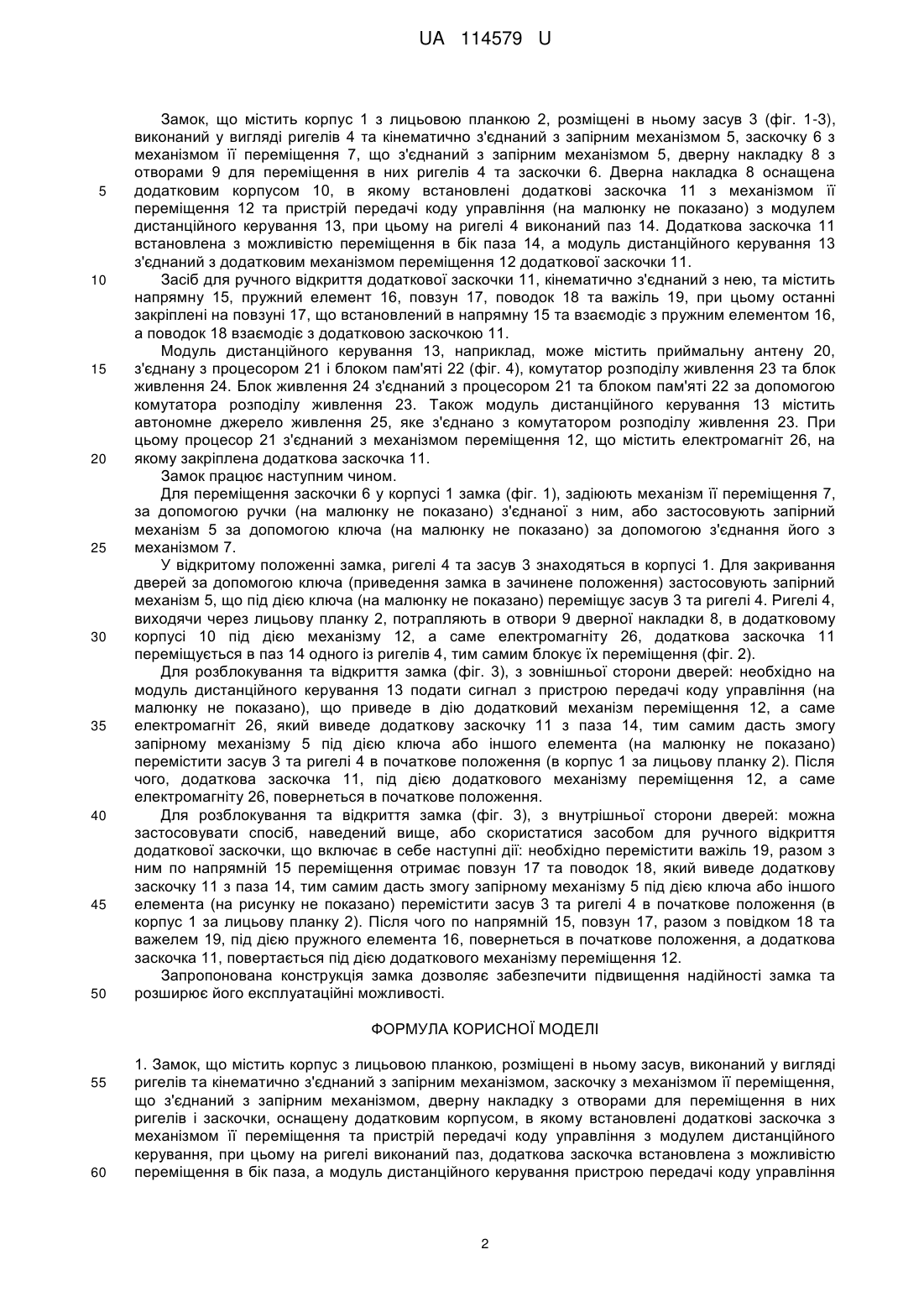

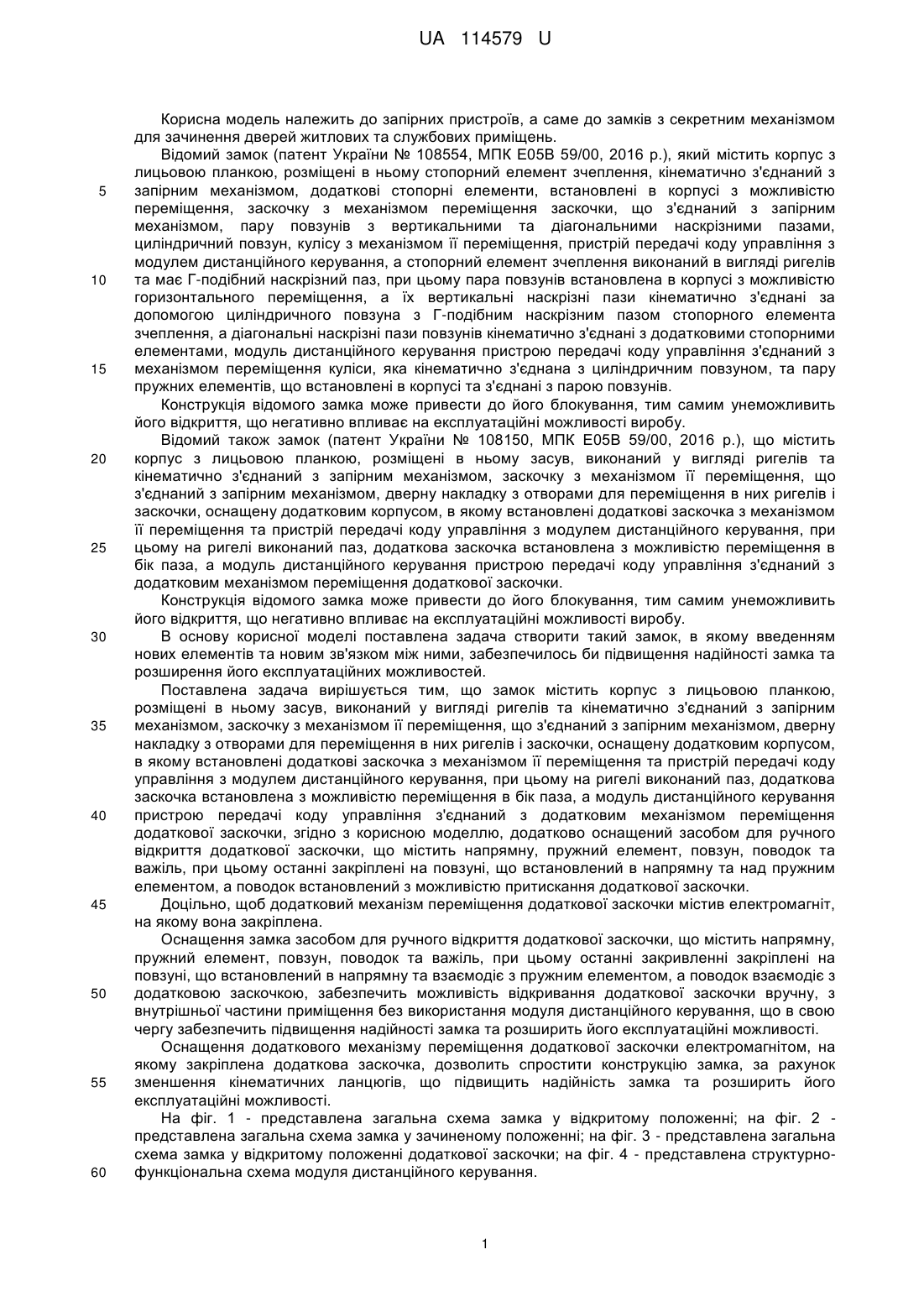

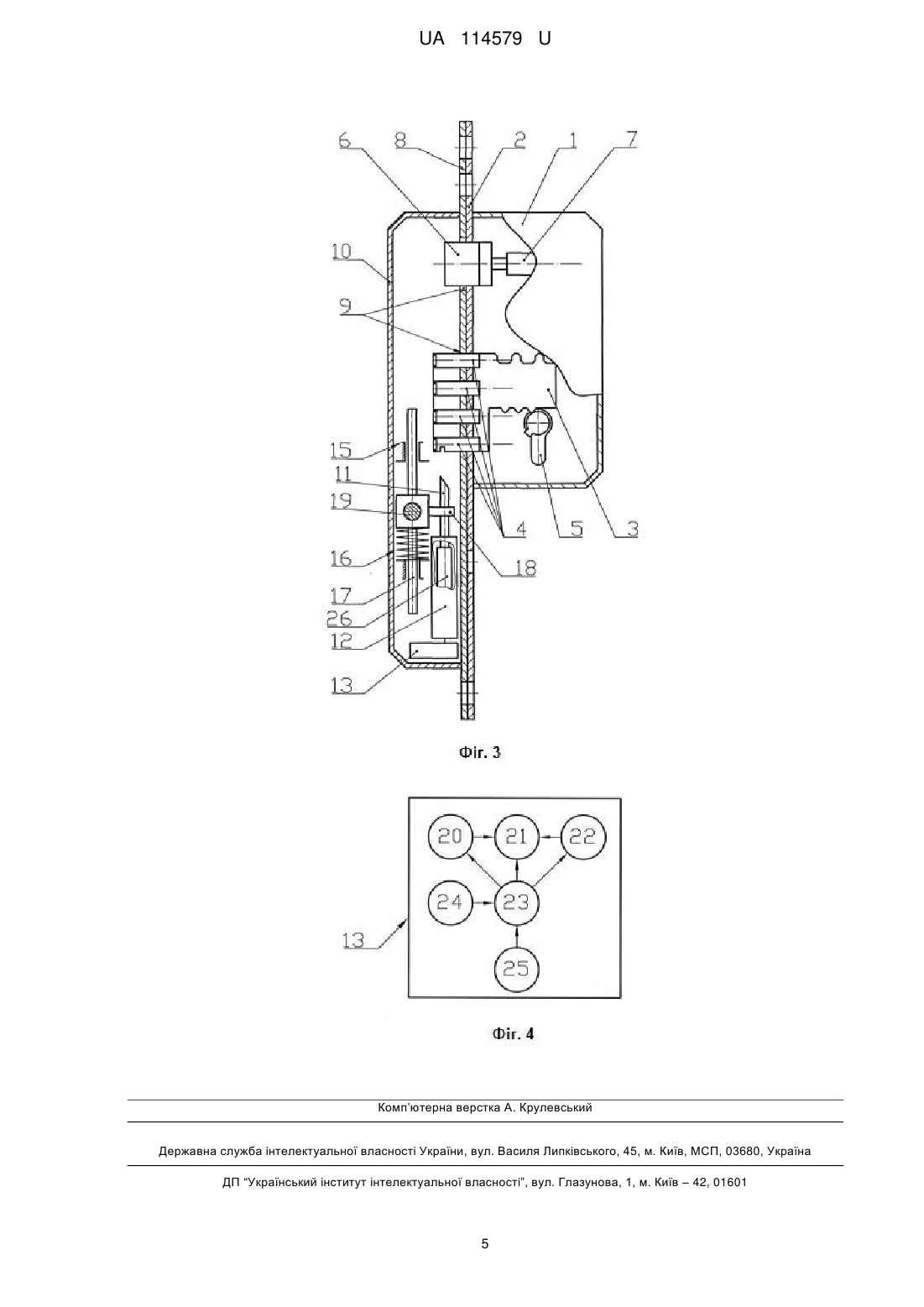

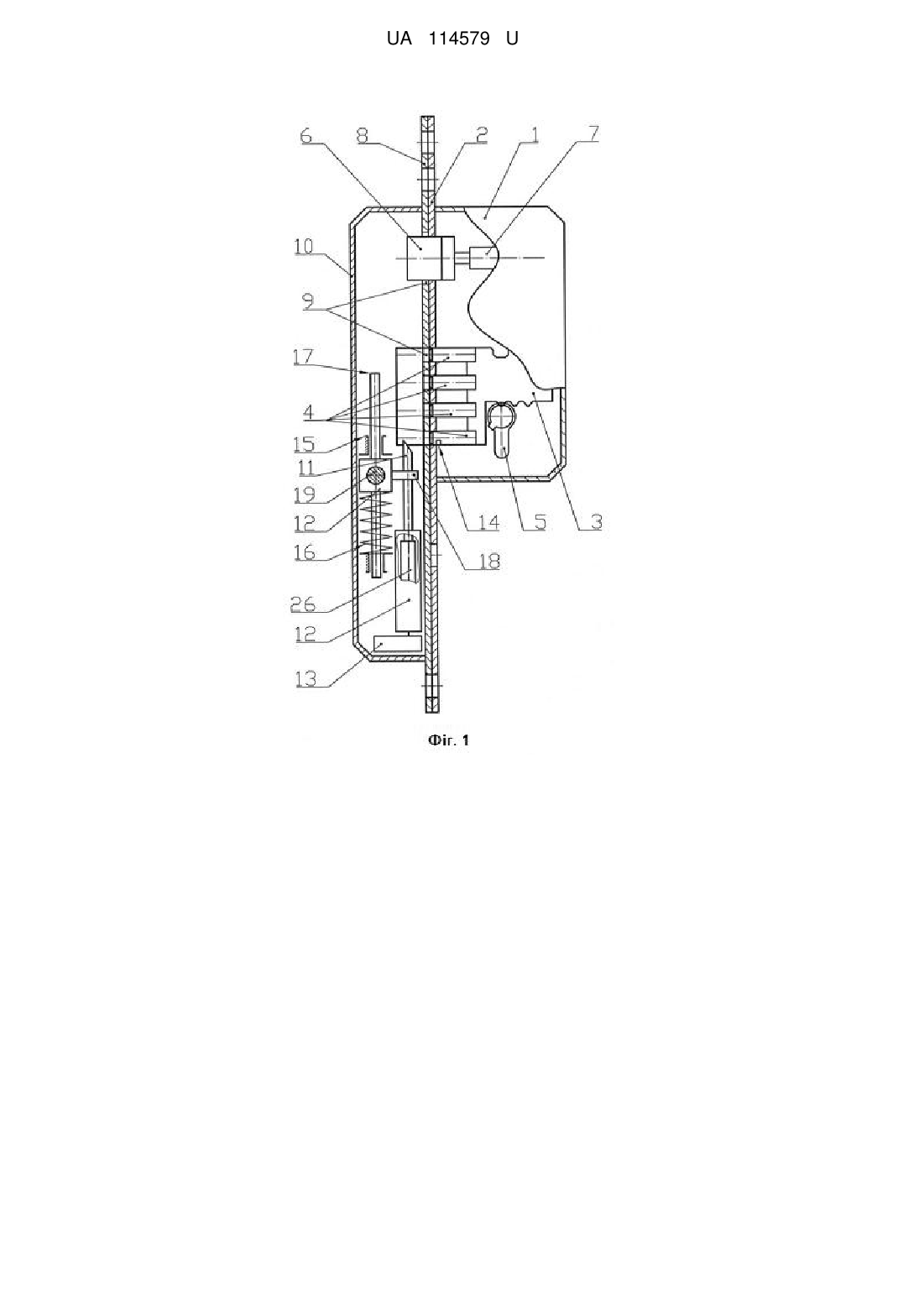

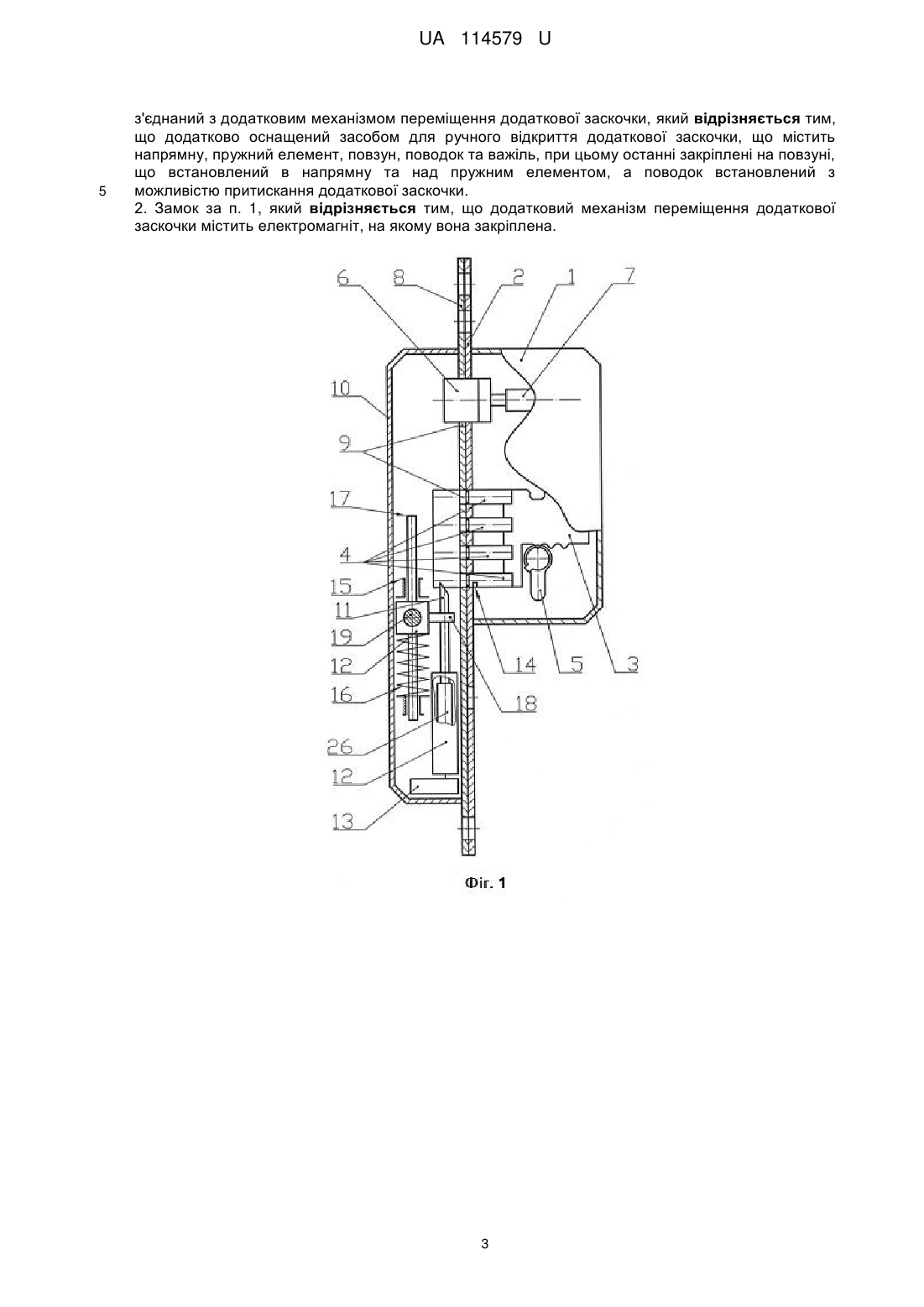

Реферат: Замок містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, дверну накладку з отворами для переміщення в них ригелів і заскочки, оснащену додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, при цьому на ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування пристрою передачі коду управління з'єднаний з додатковим механізмом переміщення додаткової заскочки. Крім цього, він додатково оснащений засобом для ручного відкриття додаткової заскочки, що містить напрямну, пружний елемент, повзун, поводок та важіль, при цьому останні закріплені на повзуні, що встановлений в напрямну та над пружним елементом, а поводок встановлений з можливістю притискання додаткової заскочки. UA 114579 U (54) ЗАМОК UA 114579 U UA 114579 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до запірних пристроїв, а саме до замків з секретним механізмом для зачинення дверей житлових та службових приміщень. Відомий замок (патент України № 108554, МПК Е05В 59/00, 2016 р.), який містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом, пару повзунів з вертикальними та діагональними наскрізними пазами, циліндричний повзун, кулісу з механізмом її переміщення, пристрій передачі коду управління з модулем дистанційного керування, а стопорний елемент зчеплення виконаний в вигляді ригелів та має Г-подібний наскрізний паз, при цьому пара повзунів встановлена в корпусі з можливістю горизонтального переміщення, а їх вертикальні наскрізні пази кінематично з'єднані за допомогою циліндричного повзуна з Г-подібним наскрізним пазом стопорного елемента зчеплення, а діагональні наскрізні пази повзунів кінематично з'єднані з додатковими стопорними елементами, модуль дистанційного керування пристрою передачі коду управління з'єднаний з механізмом переміщення куліси, яка кінематично з'єднана з циліндричним повзуном, та пару пружних елементів, що встановлені в корпусі та з'єднані з парою повзунів. Конструкція відомого замка може привести до його блокування, тим самим унеможливить його відкриття, що негативно впливає на експлуатаційні можливості виробу. Відомий також замок (патент України № 108150, МПК Е05В 59/00, 2016 р.), що містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, дверну накладку з отворами для переміщення в них ригелів і заскочки, оснащену додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, при цьому на ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування пристрою передачі коду управління з'єднаний з додатковим механізмом переміщення додаткової заскочки. Конструкція відомого замка може привести до його блокування, тим самим унеможливить його відкриття, що негативно впливає на експлуатаційні можливості виробу. В основу корисної моделі поставлена задача створити такий замок, в якому введенням нових елементів та новим зв'язком між ними, забезпечилось би підвищення надійності замка та розширення його експлуатаційних можливостей. Поставлена задача вирішується тим, що замок містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, дверну накладку з отворами для переміщення в них ригелів і заскочки, оснащену додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, при цьому на ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування пристрою передачі коду управління з'єднаний з додатковим механізмом переміщення додаткової заскочки, згідно з корисною моделлю, додатково оснащений засобом для ручного відкриття додаткової заскочки, що містить напрямну, пружний елемент, повзун, поводок та важіль, при цьому останні закріплені на повзуні, що встановлений в напрямну та над пружним елементом, а поводок встановлений з можливістю притискання додаткової заскочки. Доцільно, щоб додатковий механізм переміщення додаткової заскочки містив електромагніт, на якому вона закріплена. Оснащення замка засобом для ручного відкриття додаткової заскочки, що містить напрямну, пружний елемент, повзун, поводок та важіль, при цьому останні закривленні закріплені на повзуні, що встановлений в напрямну та взаємодіє з пружним елементом, а поводок взаємодіє з додатковою заскочкою, забезпечить можливість відкривання додаткової заскочки вручну, з внутрішньої частини приміщення без використання модуля дистанційного керування, що в свою чергу забезпечить підвищення надійності замка та розширить його експлуатаційні можливості. Оснащення додаткового механізму переміщення додаткової заскочки електромагнітом, на якому закріплена додаткова заскочка, дозволить спростити конструкцію замка, за рахунок зменшення кінематичних ланцюгів, що підвищить надійність замка та розширить його експлуатаційні можливості. На фіг. 1 - представлена загальна схема замка у відкритому положенні; на фіг. 2 представлена загальна схема замка у зачиненому положенні; на фіг. 3 - представлена загальна схема замка у відкритому положенні додаткової заскочки; на фіг. 4 - представлена структурнофункціональна схема модуля дистанційного керування. 1 UA 114579 U 5 10 15 20 25 30 35 40 45 50 Замок, що містить корпус 1 з лицьовою планкою 2, розміщені в ньому засув 3 (фіг. 1-3), виконаний у вигляді ригелів 4 та кінематично з'єднаний з запірним механізмом 5, заскочку 6 з механізмом її переміщення 7, що з'єднаний з запірним механізмом 5, дверну накладку 8 з отворами 9 для переміщення в них ригелів 4 та заскочки 6. Дверна накладка 8 оснащена додатковим корпусом 10, в якому встановлені додаткові заскочка 11 з механізмом її переміщення 12 та пристрій передачі коду управління (на малюнку не показано) з модулем дистанційного керування 13, при цьому на ригелі 4 виконаний паз 14. Додаткова заскочка 11 встановлена з можливістю переміщення в бік паза 14, а модуль дистанційного керування 13 з'єднаний з додатковим механізмом переміщення 12 додаткової заскочки 11. Засіб для ручного відкриття додаткової заскочки 11, кінематично з'єднаний з нею, та містить напрямну 15, пружний елемент 16, повзун 17, поводок 18 та важіль 19, при цьому останні закріплені на повзуні 17, що встановлений в напрямну 15 та взаємодіє з пружним елементом 16, а поводок 18 взаємодіє з додатковою заскочкою 11. Модуль дистанційного керування 13, наприклад, може містить приймальну антену 20, з'єднану з процесором 21 і блоком пам'яті 22 (фіг. 4), комутатор розподілу живлення 23 та блок живлення 24. Блок живлення 24 з'єднаний з процесором 21 та блоком пам'яті 22 за допомогою комутатора розподілу живлення 23. Також модуль дистанційного керування 13 містить автономне джерело живлення 25, яке з'єднано з комутатором розподілу живлення 23. При цьому процесор 21 з'єднаний з механізмом переміщення 12, що містить електромагніт 26, на якому закріплена додаткова заскочка 11. Замок працює наступним чином. Для переміщення заскочки 6 у корпусі 1 замка (фіг. 1), задіюють механізм її переміщення 7, за допомогою ручки (на малюнку не показано) з'єднаної з ним, або застосовують запірний механізм 5 за допомогою ключа (на малюнку не показано) за допомогою з'єднання його з механізмом 7. У відкритому положенні замка, ригелі 4 та засув 3 знаходяться в корпусі 1. Для закривання дверей за допомогою ключа (приведення замка в зачинене положення) застосовують запірний механізм 5, що під дією ключа (на малюнку не показано) переміщує засув 3 та ригелі 4. Ригелі 4, виходячи через лицьову планку 2, потрапляють в отвори 9 дверної накладки 8, в додатковому корпусі 10 під дією механізму 12, а саме електромагніту 26, додаткова заскочка 11 переміщується в паз 14 одного із ригелів 4, тим самим блокує їх переміщення (фіг. 2). Для розблокування та відкриття замка (фіг. 3), з зовнішньої сторони дверей: необхідно на модуль дистанційного керування 13 подати сигнал з пристрою передачі коду управління (на малюнку не показано), що приведе в дію додатковий механізм переміщення 12, а саме електромагніт 26, який виведе додаткову заскочку 11 з паза 14, тим самим дасть змогу запірному механізму 5 під дією ключа або іншого елемента (на малюнку не показано) перемістити засув 3 та ригелі 4в початкове положення (в корпус 1 за лицьову планку 2). Після чого, додаткова заскочка 11, під дією додаткового механізму переміщення 12, а саме електромагніту 26, повернеться в початкове положення. Для розблокування та відкриття замка (фіг. 3), з внутрішньої сторони дверей: можна застосовувати спосіб, наведений вище, або скористатися засобом для ручного відкриття додаткової заскочки, що включає в себе наступні дії: необхідно перемістити важіль 19, разом з ним по напрямній 15 переміщення отримає повзун 17 та поводок 18, який виведе додаткову заскочку 11 з паза 14, тим самим дасть змогу запірному механізму 5 під дією ключа або іншого елемента (на рисунку не показано) перемістити засув 3 та ригелі 4 в початкове положення (в корпус 1 за лицьову планку 2). Після чого по напрямній 15, повзун 17, разом з повідком 18 та важелем 19, під дією пружного елемента 16, повернеться в початкове положення, а додаткова заскочка 11, повертається під дією додаткового механізму переміщення 12. Запропонована конструкція замка дозволяє забезпечити підвищення надійності замка та розширює його експлуатаційні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Замок, що містить корпус з лицьовою планкою, розміщені в ньому засув, виконаний у вигляді ригелів та кінематично з'єднаний з запірним механізмом, заскочку з механізмом її переміщення, що з'єднаний з запірним механізмом, дверну накладку з отворами для переміщення в них ригелів і заскочки, оснащену додатковим корпусом, в якому встановлені додаткові заскочка з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, при цьому на ригелі виконаний паз, додаткова заскочка встановлена з можливістю переміщення в бік паза, а модуль дистанційного керування пристрою передачі коду управління 2 UA 114579 U 5 з'єднаний з додатковим механізмом переміщення додаткової заскочки, який відрізняється тим, що додатково оснащений засобом для ручного відкриття додаткової заскочки, що містить напрямну, пружний елемент, повзун, поводок та важіль, при цьому останні закріплені на повзуні, що встановлений в напрямну та над пружним елементом, а поводок встановлений з можливістю притискання додаткової заскочки. 2. Замок за п. 1, який відрізняється тим, що додатковий механізм переміщення додаткової заскочки містить електромагніт, на якому вона закріплена. 3 UA 114579 U 4 UA 114579 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
