Кран-бетонороздавач

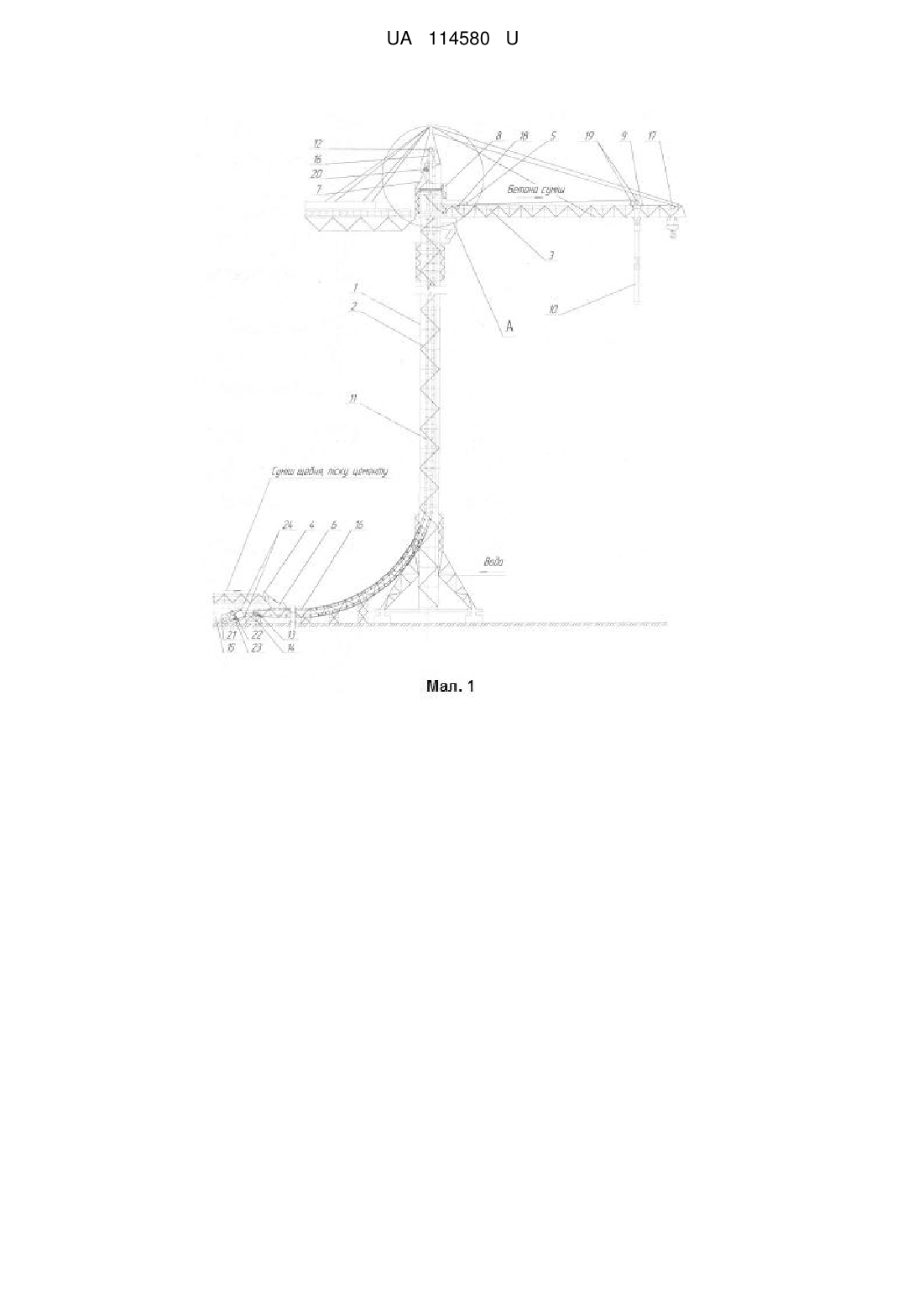

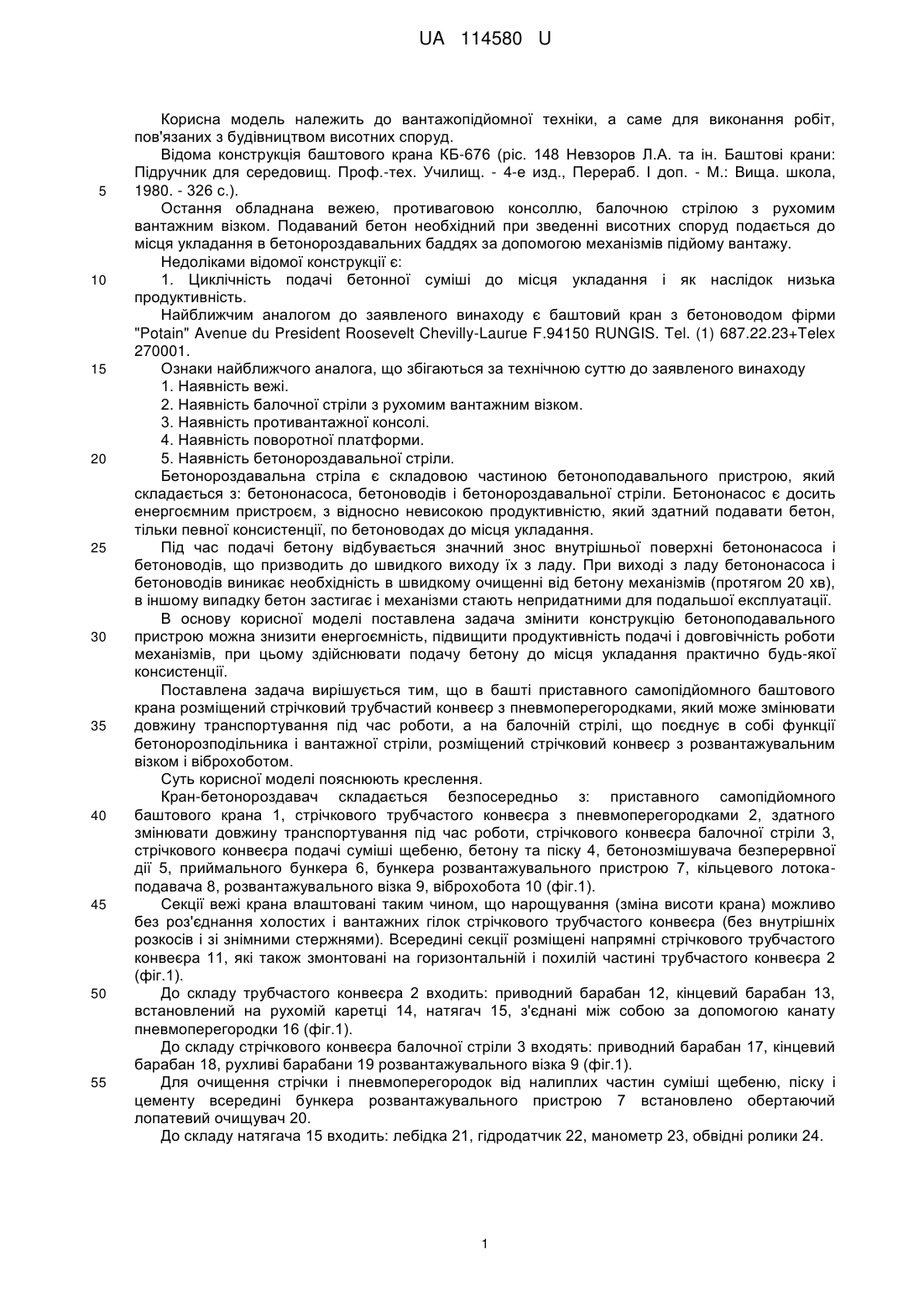

Реферат: Кран-бетонороздавач містить вежу, балочну стрілу з рухомим вантажним візком, противантажну консоль. У башті приставного самопідйомного баштового крана розміщений стрічковий трубчастий конвеєр з пневмоперегородками, який може змінювати довжину транспортування під час роботи, бункер розвантажувального пристрою і кільцевий лотікподавач, а на балочній стрілі, що поєднує в собі функції стріли бетонорозподільника і вантажної стріли, розміщений стрічковий конвеєр і рухомий розвантажувальний візок зі встановленими на ньому двома обвідними барабанами, які дозволяють здійснювати вивантаження товарного бетону уздовж всієї стріли через віброхобот. UA 114580 U (12) UA 114580 U UA 114580 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вантажопідйомної техніки, а саме для виконання робіт, пов'язаних з будівництвом висотних споруд. Відома конструкція баштового крана КБ-676 (ріс. 148 Невзоров Л.А. та ін. Баштові крани: Підручник для середовищ. Проф.-тех. Училищ. - 4-е изд., Перераб. І доп. - Μ.: Вища. школа, 1980. - 326 с.). Остання обладнана вежею, противаговою консоллю, балочною стрілою з рухомим вантажним візком. Подаваний бетон необхідний при зведенні висотних споруд подається до місця укладання в бетонороздавальних баддях за допомогою механізмів підйому вантажу. Недоліками відомої конструкції є: 1. Циклічність подачі бетонної суміші до місця укладання і як наслідок низька продуктивність. Найближчим аналогом до заявленого винаходу є баштовий кран з бетоноводом фірми "Potain" Avenue du President Roosevelt Chevilly-Laurue F.94150 RUNGIS. Tel. (1) 687.22.23+Telex 270001. Ознаки найближчого аналога, що збігаються за технічною суттю до заявленого винаходу 1. Наявність вежі. 2. Наявність балочної стріли з рухомим вантажним візком. 3. Наявність противантажної консолі. 4. Наявність поворотної платформи. 5. Наявність бетонороздавальної стріли. Бетонороздавальна стріла є складовою частиною бетоноподавального пристрою, який складається з: бетононасоса, бетоноводів і бетонороздавальної стріли. Бетононасос є досить енергоємним пристроєм, з відносно невисокою продуктивністю, який здатний подавати бетон, тільки певної консистенції, по бетоноводах до місця укладання. Під час подачі бетону відбувається значний знос внутрішньої поверхні бетононасоса і бетоноводів, що призводить до швидкого виходу їх з ладу. При виході з ладу бетононасоса і бетоноводів виникає необхідність в швидкому очищенні від бетону механізмів (протягом 20 хв), в іншому випадку бетон застигає і механізми стають непридатними для подальшої експлуатації. В основу корисної моделі поставлена задача змінити конструкцію бетоноподавального пристрою можна знизити енергоємність, підвищити продуктивність подачі і довговічність роботи механізмів, при цьому здійснювати подачу бетону до місця укладання практично будь-якої консистенції. Поставлена задача вирішується тим, що в башті приставного самопідйомного баштового крана розміщений стрічковий трубчастий конвеєр з пневмоперегородками, який може змінювати довжину транспортування під час роботи, а на балочній стрілі, що поєднує в собі функції бетонорозподільника і вантажної стріли, розміщений стрічковий конвеєр з розвантажувальним візком і віброхоботом. Суть корисної моделі пояснюють креслення. Кран-бетонороздавач складається безпосередньо з: приставного самопідйомного баштового крана 1, стрічкового трубчастого конвеєра з пневмоперегородками 2, здатного змінювати довжину транспортування під час роботи, стрічкового конвеєра балочної стріли 3, стрічкового конвеєра подачі суміші щебеню, бетону та піску 4, бетонозмішувача безперервної дії 5, приймального бункера 6, бункера розвантажувального пристрою 7, кільцевого лотокаподавача 8, розвантажувального візка 9, віброхобота 10 (фіг.1). Секції вежі крана влаштовані таким чином, що нарощування (зміна висоти крана) можливо без роз'єднання холостих і вантажних гілок стрічкового трубчастого конвеєра (без внутрішніх розкосів і зі знімними стержнями). Всередині секції розміщені напрямні стрічкового трубчастого конвеєра 11, які також змонтовані на горизонтальній і похилій частині трубчастого конвеєра 2 (фіг.1). До складу трубчастого конвеєра 2 входить: приводний барабан 12, кінцевий барабан 13, встановлений на рухомій каретці 14, натягач 15, з'єднані між собою за допомогою канату пневмоперегородки 16 (фіг.1). До складу стрічкового конвеєра балочної стріли 3 входять: приводний барабан 17, кінцевий барабан 18, рухливі барабани 19 розвантажувального візка 9 (фіг.1). Для очищення стрічки і пневмоперегородок від налиплих частин суміші щебеню, піску і цементу всередині бункера розвантажувального пристрою 7 встановлено обертаючий лопатевий очищувач 20. До складу натягача 15 входить: лебідка 21, гідродатчик 22, манометр 23, обвідні ролики 24. 1 UA 114580 U 5 10 15 20 25 30 35 До складу кільцевого лотка-подавача 8 входить (фіг.2): корпус кільцевого лотока-подавача 25, зубчастий вінець лопатевого живильника 26, електродвигун з роторною шестірнею лопатевого живильника 27, лопатки лопатевого живильника 28, отвір скидання 29. Бетонороздавач-кран працює наступним чином. Перед початком роботи віброхобот 10 встановлюється до місця подачі бетону, включаються, стрічковий трубчастий конвеєр 2, стрічковий конвеєр балочної стріли 3, бетонозмішувач 5 і виконуються необхідні регулювально-налагоджувальні роботи. Перевіряється подача води до бетонозмішувача безперервної дії 5. Перевіряється фрикційний зв'язок між пневмоперегородками 16 і поверхнею стрічки в згорнутій частині стрічки трубчастого конвеєра 2. Після виконання регулювально-налагоджувальних робіт і включення стрічкового трубчастого конвеєра 2, стрічкового конвеєра балочної стріли 3, бетонозмішувача 5 включається стрічковий конвеєр 4 на який подає суміш щебеню, піску і цементу. Потрапляючи в приймальний бункер 6 суміш підхоплюється стрічкою трубчастого конвеєра 2 і пневмоперегородками 16, виноситься в бункер розвантажувального пристрою 7. Осипаючись і струшуючись лопатевим очищувачем 20 з пневмоперегородок 16 і стрічки трубчастого конвеєра, в розвантажувальному бункері 7, суміш щебеню, піску і цементу потрапляє в кільцевий лоток-подавач 8. Розвантажувальна з бункера 7 бетонна суміш переноситься до випускного отвору 29 лопатками 28. Конструкція кільцевого лотока подавача 8 дозволяє випускному отвору 29, з'єднаному з впускним отвором бетонозмішувача 5, обертатися з конвеєром балочної стріли 3. Після потрапляння суміші щебеню, піску і цементу в бетонозмішувач 5 оператор подає воду для отримання бетону. З бетонозмішувача 5 готова бетонна суміш надходить на стрічковий конвеєр 3, де в розвантажувальному візку 9 відбувається його вивантаження через віброхоботи 10 на місце укладання. Конструкція розвантажувального візка 9 дозволяє йому рухатись по балочній стрілі, а встановлення на ньому двох обвідних барабанів 19 дозволяє здійснювати вивантаження товарного бетону уздовж всієї стріли. При узгодженості дій всіх операторів, які беруть участь в управлінні краном-бетонороздавачем процес подачі бетонної суміші може бути безперервним. Стрічковим конвеєром 4 можлива подача готових важких бетонів без подальшого його змішування з водою в бетонозмішувачі 5. Довжина вертикальної частини трубчастого конвеєра під час зміни висоти крана здійснюється за рахунок зміни довжини горизонтальної частини конвеєра 2. Рекомендується, під час зміни висоти крана, трубчастий конвеєр включати. Це дозволяє своєчасно здійснювати регулювання конвеєра, знизити величину натягу в стрічці, пов'язаного з подоланням сил інерції обертових механізмів. Конструкція натягача 15 дозволяє автоматично здійснювати постійний натяг в стрічці працюючого конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Кран-бетонороздавач, що містить вежу, балочну стрілу з рухомим вантажним візком, противантажну консоль, який відрізняється тим, що в башті приставного самопідйомного баштового крана розміщений стрічковий трубчастий конвеєр з пневмоперегородками, який може змінювати довжину транспортування під час роботи, бункер розвантажувального пристрою і кільцевий лотік-подавач, а на балочній стрілі, що поєднує в собі функції стріли бетонорозподільника і вантажної стріли, розміщений стрічковий конвеєр і рухомий розвантажувальний візок зі встановленими на ньому двома обвідними барабанами, які дозволяють здійснювати вивантаження товарного бетону уздовж всієї стріли через віброхобот. 2 UA 114580 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
