Замок

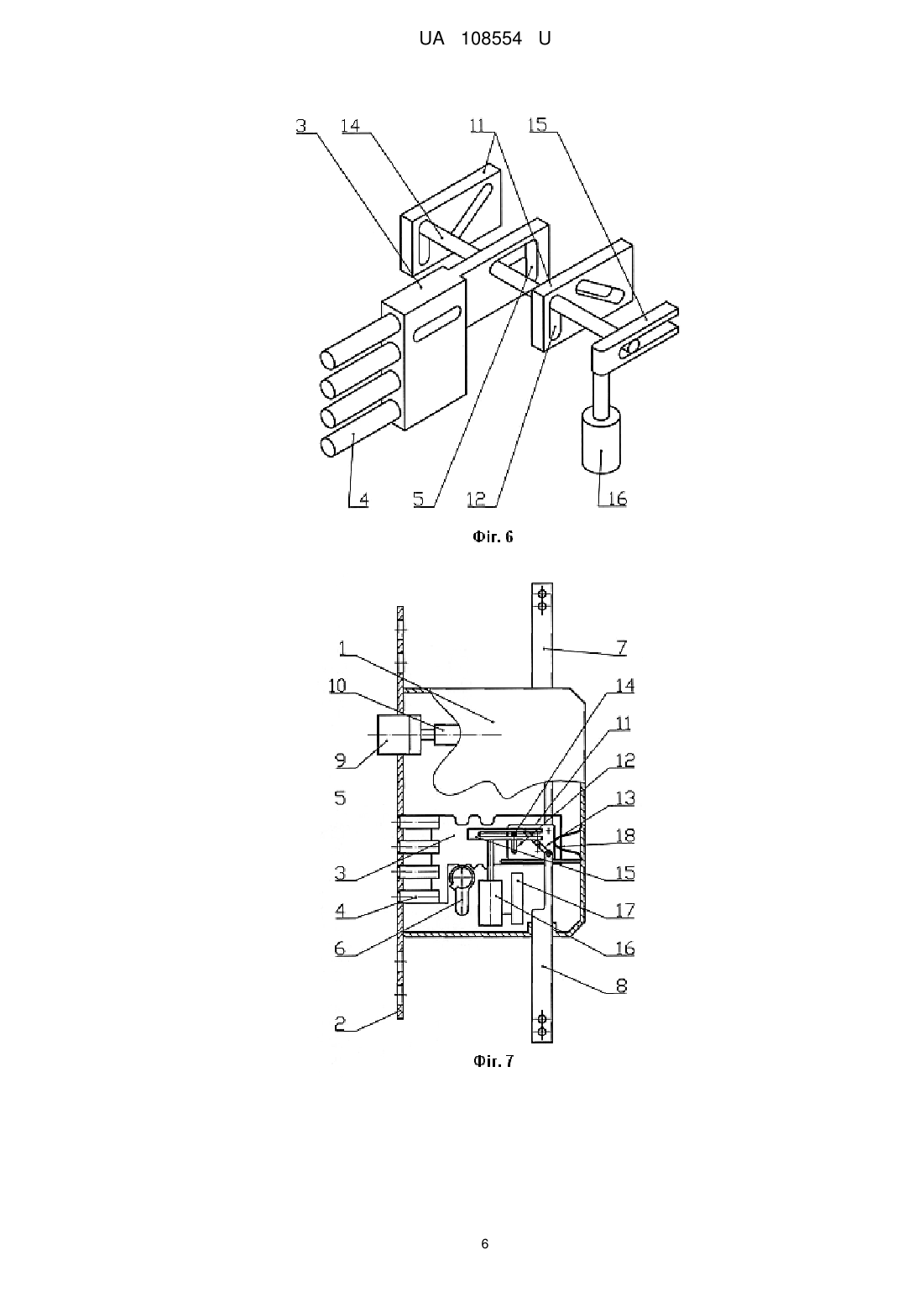

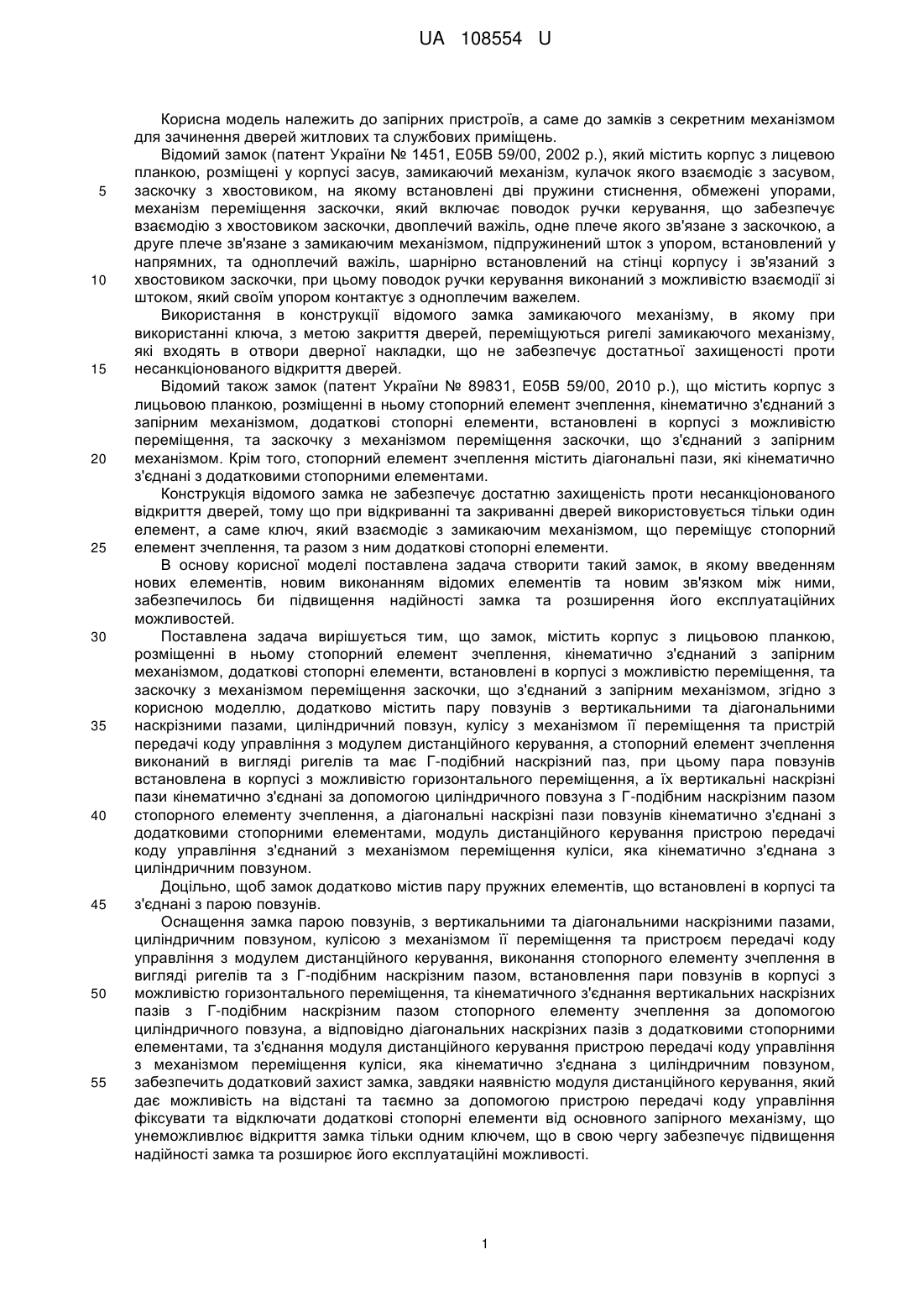

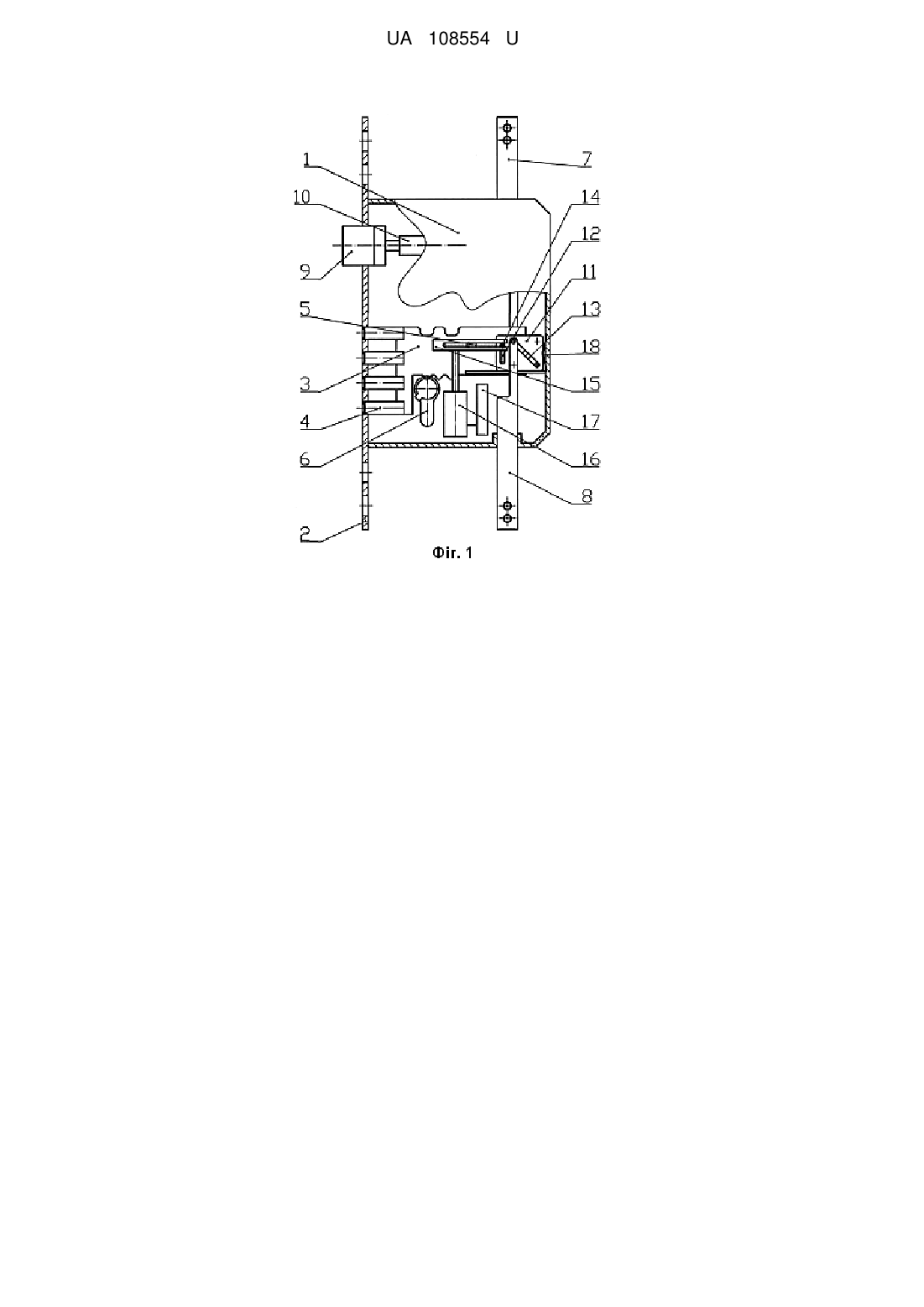

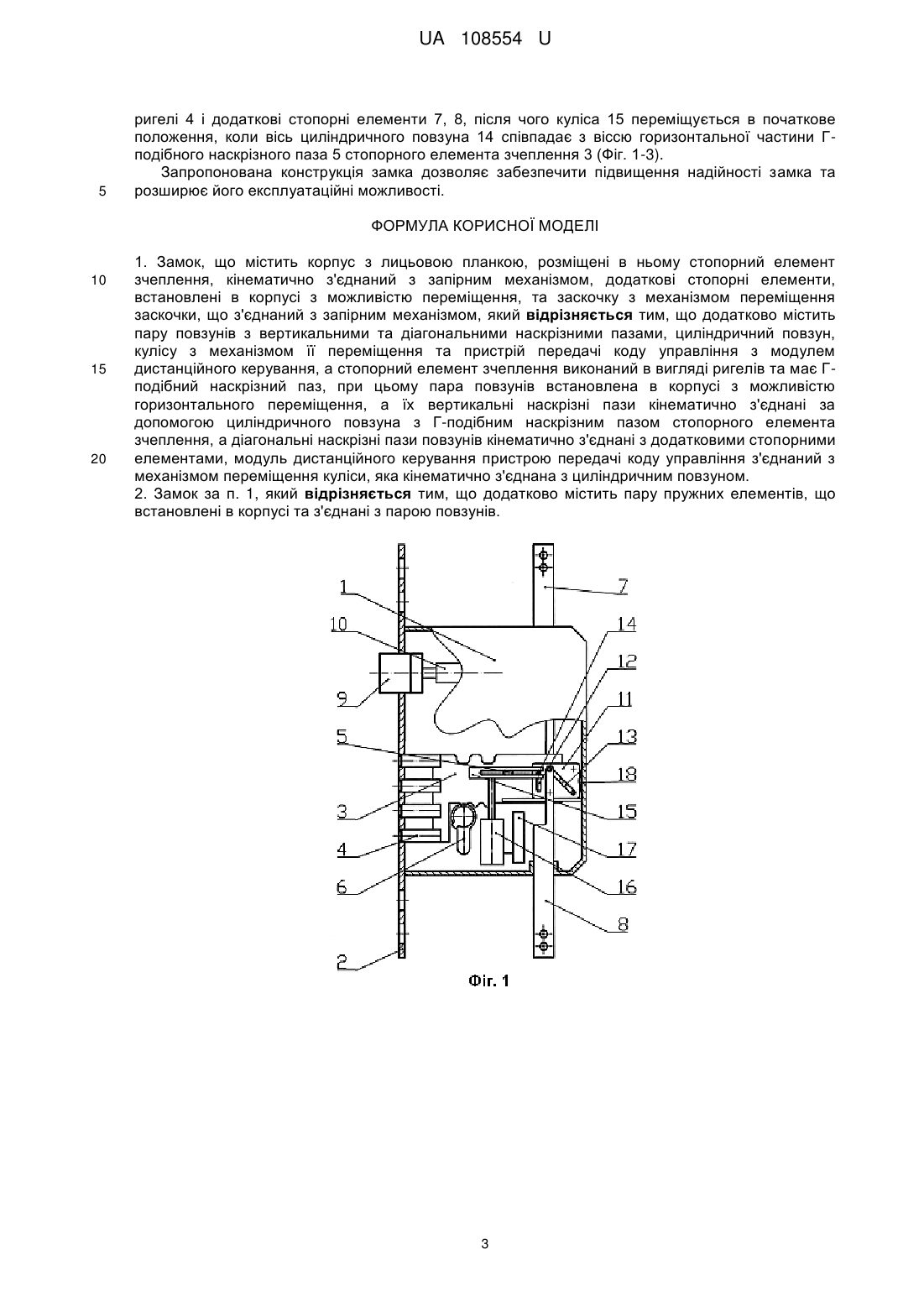

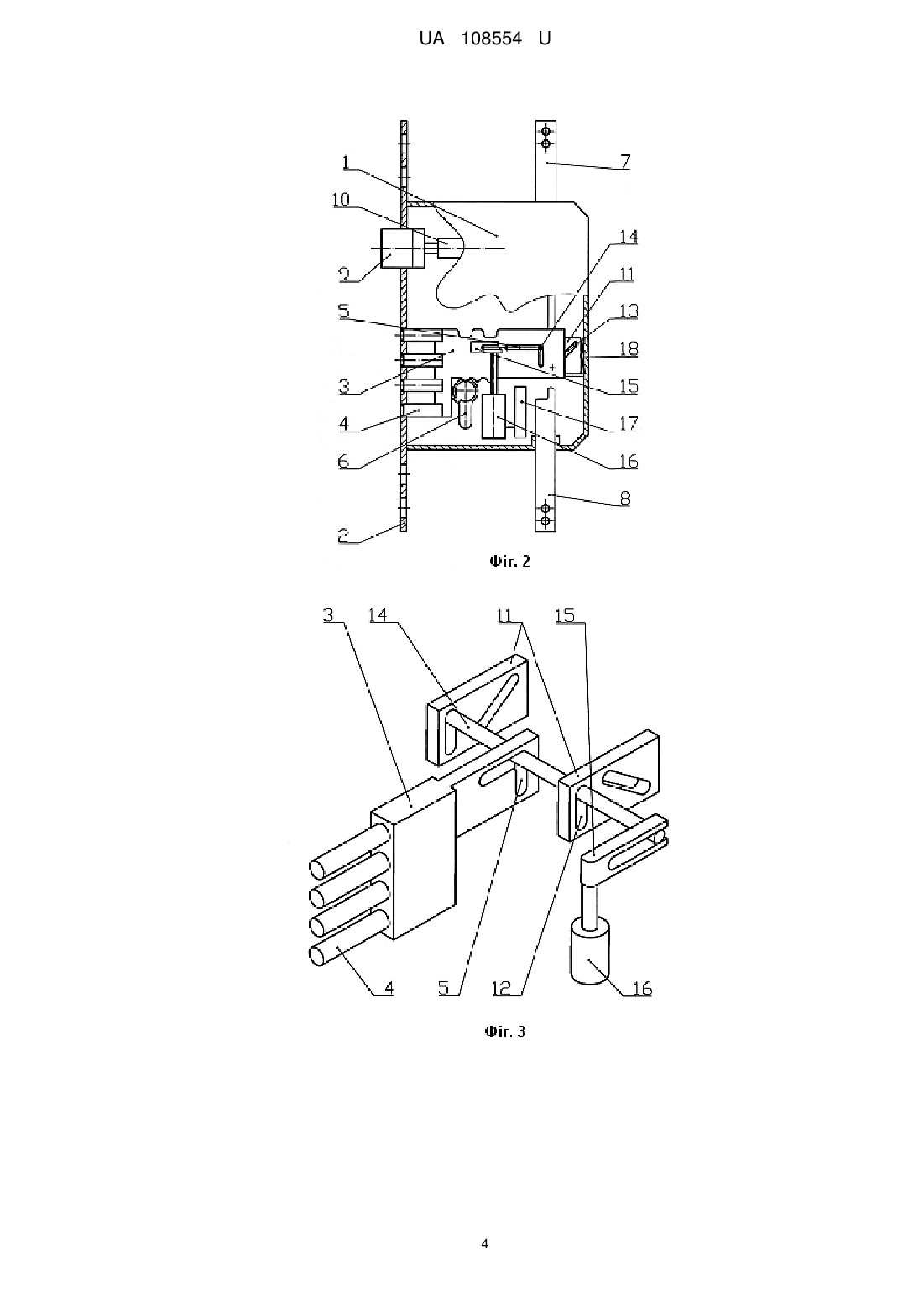

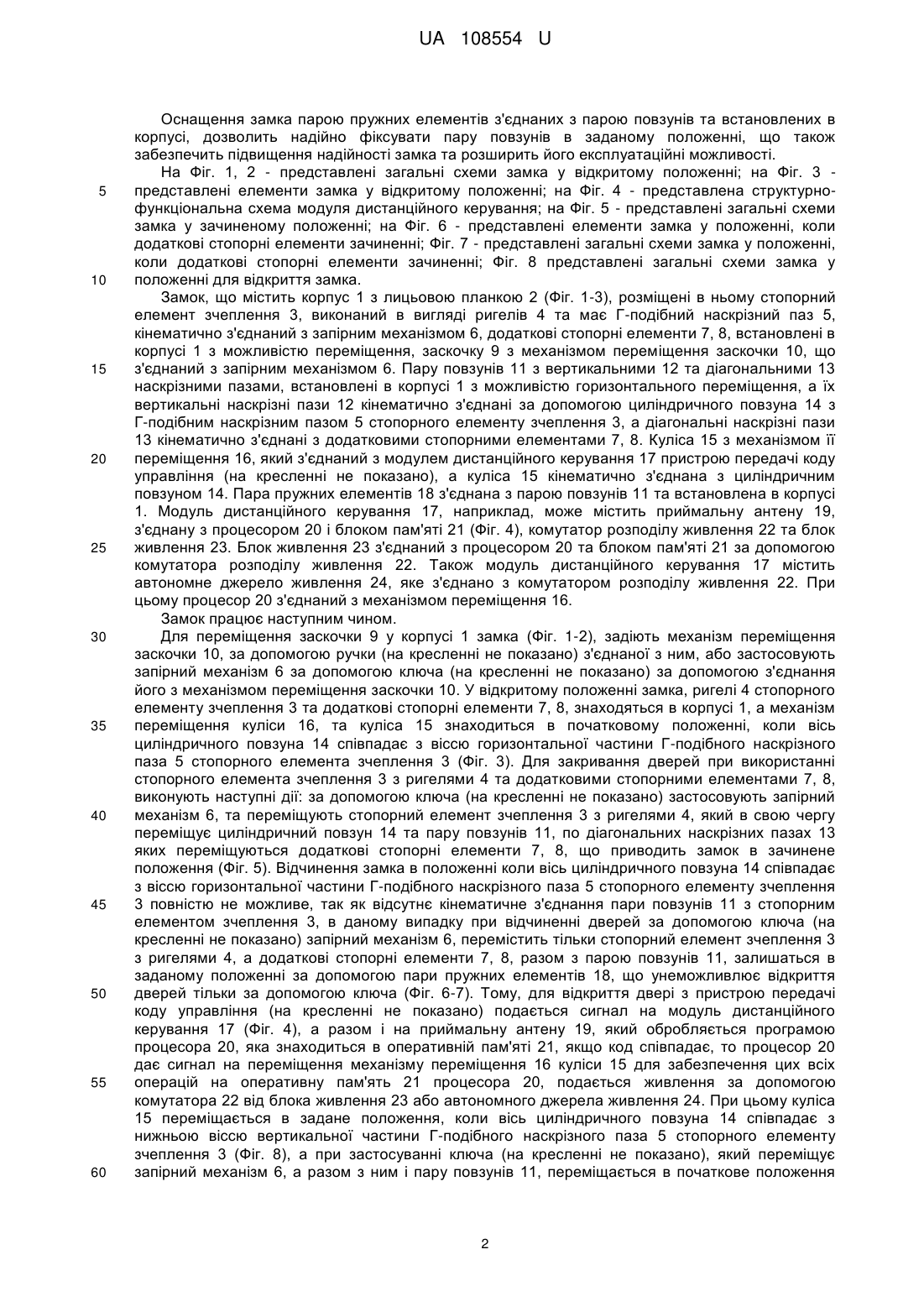

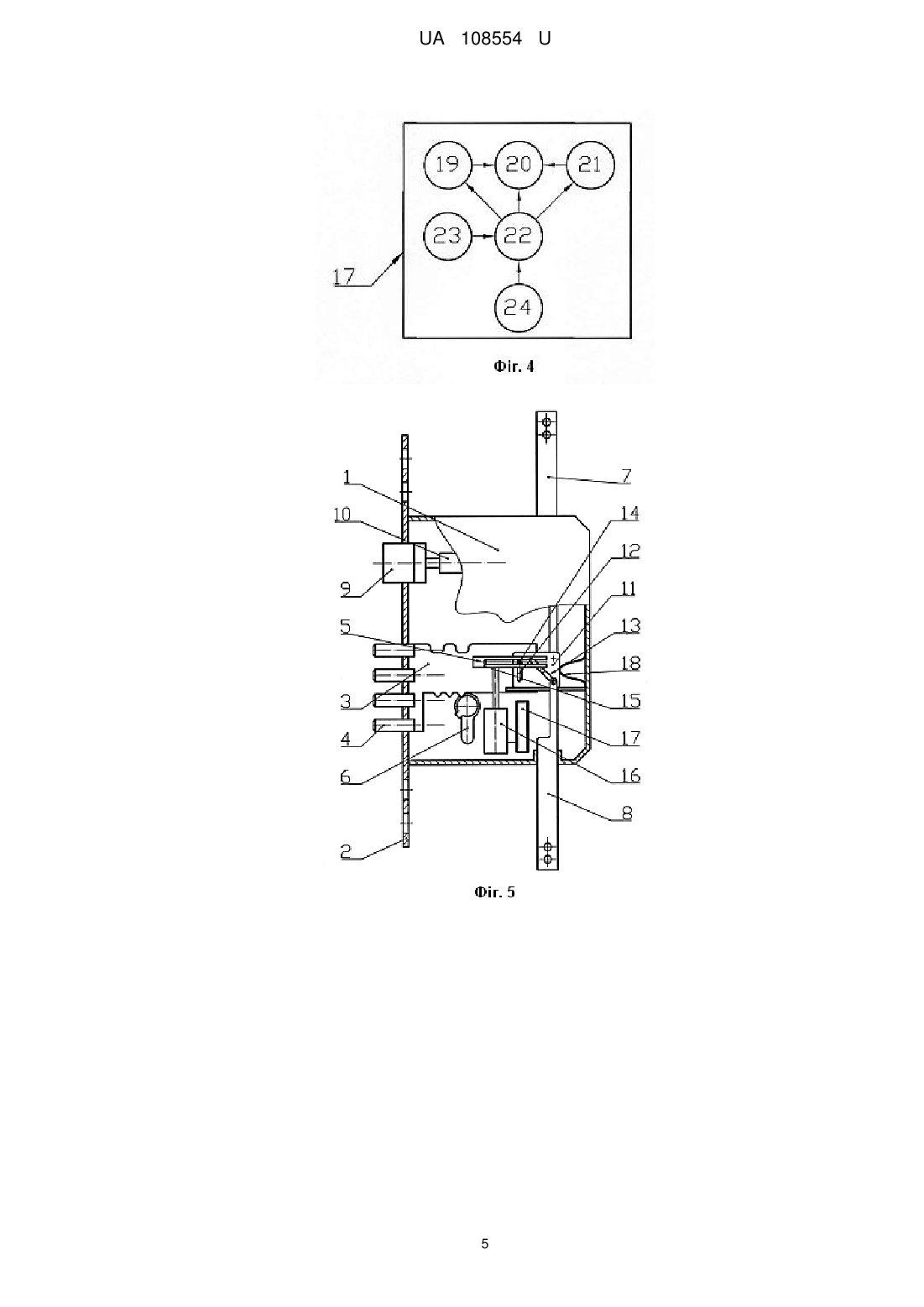

Реферат: Замок містить корпус з лицьовою планкою, розміщенні в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, та заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом. Додатково містить пару повзунів з вертикальними та діагональними наскрізними пазами, циліндричний повзун, кулісу з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування. Стопорний елемент зчеплення виконаний в вигляді ригелів та має Г-подібний наскрізний паз. При цьому пара повзунів встановлена в корпусі з можливістю горизонтального переміщення, а їх вертикальні наскрізні пази кінематично з'єднані за допомогою циліндричного повзуна з Г-подібним наскрізним пазом стопорного елементу зчеплення, а діагональні наскрізні пази повзунів кінематично з'єднані з додатковими стопорними елементами. Модуль дистанційного керування пристрою передачі коду управління з'єднаний з механізмом переміщення куліси, яка кінематично з'єднана з циліндричним повзуном. UA 108554 U (54) ЗАМОК UA 108554 U UA 108554 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до запірних пристроїв, а саме до замків з секретним механізмом для зачинення дверей житлових та службових приміщень. Відомий замок (патент України № 1451, Е05В 59/00, 2002 р.), який містить корпус з лицевою планкою, розміщені у корпусі засув, замикаючий механізм, кулачок якого взаємодіє з засувом, заскочку з хвостовиком, на якому встановлені дві пружини стиснення, обмежені упорами, механізм переміщення заскочки, який включає поводок ручки керування, що забезпечує взаємодію з хвостовиком заскочки, двоплечий важіль, одне плече якого зв'язане з заскочкою, а друге плече зв'язане з замикаючим механізмом, підпружинений шток з упором, встановлений у напрямних, та одноплечий важіль, шарнірно встановлений на стінці корпусу і зв'язаний з хвостовиком заскочки, при цьому поводок ручки керування виконаний з можливістю взаємодії зі штоком, який своїм упором контактує з одноплечим важелем. Використання в конструкції відомого замка замикаючого механізму, в якому при використанні ключа, з метою закриття дверей, переміщуються ригелі замикаючого механізму, які входять в отвори дверної накладки, що не забезпечує достатньої захищеності проти несанкціонованого відкриття дверей. Відомий також замок (патент України № 89831, Е05В 59/00, 2010 p.), що містить корпус з лицьовою планкою, розміщенні в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, та заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом. Крім того, стопорний елемент зчеплення містить діагональні пази, які кінематично з'єднані з додатковими стопорними елементами. Конструкція відомого замка не забезпечує достатню захищеність проти несанкціонованого відкриття дверей, тому що при відкриванні та закриванні дверей використовується тільки один елемент, а саме ключ, який взаємодіє з замикаючим механізмом, що переміщує стопорний елемент зчеплення, та разом з ним додаткові стопорні елементи. В основу корисної моделі поставлена задача створити такий замок, в якому введенням нових елементів, новим виконанням відомих елементів та новим зв'язком між ними, забезпечилось би підвищення надійності замка та розширення його експлуатаційних можливостей. Поставлена задача вирішується тим, що замок, містить корпус з лицьовою планкою, розміщенні в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, та заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом, згідно з корисною моделлю, додатково містить пару повзунів з вертикальними та діагональними наскрізними пазами, циліндричний повзун, кулісу з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, а стопорний елемент зчеплення виконаний в вигляді ригелів та має Г-подібний наскрізний паз, при цьому пара повзунів встановлена в корпусі з можливістю горизонтального переміщення, а їх вертикальні наскрізні пази кінематично з'єднані за допомогою циліндричного повзуна з Г-подібним наскрізним пазом стопорного елементу зчеплення, а діагональні наскрізні пази повзунів кінематично з'єднані з додатковими стопорними елементами, модуль дистанційного керування пристрою передачі коду управління з'єднаний з механізмом переміщення куліси, яка кінематично з'єднана з циліндричним повзуном. Доцільно, щоб замок додатково містив пару пружних елементів, що встановлені в корпусі та з'єднані з парою повзунів. Оснащення замка парою повзунів, з вертикальними та діагональними наскрізними пазами, циліндричним повзуном, кулісою з механізмом її переміщення та пристроєм передачі коду управління з модулем дистанційного керування, виконання стопорного елементу зчеплення в вигляді ригелів та з Г-подібним наскрізним пазом, встановлення пари повзунів в корпусі з можливістю горизонтального переміщення, та кінематичного з'єднання вертикальних наскрізних пазів з Г-подібним наскрізним пазом стопорного елементу зчеплення за допомогою циліндричного повзуна, а відповідно діагональних наскрізних пазів з додатковими стопорними елементами, та з'єднання модуля дистанційного керування пристрою передачі коду управління з механізмом переміщення куліси, яка кінематично з'єднана з циліндричним повзуном, забезпечить додатковий захист замка, завдяки наявністю модуля дистанційного керування, який дає можливість на відстані та таємно за допомогою пристрою передачі коду управління фіксувати та відключати додаткові стопорні елементи від основного запірного механізму, що унеможливлює відкриття замка тільки одним ключем, що в свою чергу забезпечує підвищення надійності замка та розширює його експлуатаційні можливості. 1 UA 108554 U 5 10 15 20 25 30 35 40 45 50 55 60 Оснащення замка парою пружних елементів з'єднаних з парою повзунів та встановлених в корпусі, дозволить надійно фіксувати пару повзунів в заданому положенні, що також забезпечить підвищення надійності замка та розширить його експлуатаційні можливості. На Фіг. 1, 2 - представлені загальні схеми замка у відкритому положенні; на Фіг. 3 представлені елементи замка у відкритому положенні; на Фіг. 4 - представлена структурнофункціональна схема модуля дистанційного керування; на Фіг. 5 - представлені загальні схеми замка у зачиненому положенні; на Фіг. 6 - представлені елементи замка у положенні, коли додаткові стопорні елементи зачиненні; Фіг. 7 - представлені загальні схеми замка у положенні, коли додаткові стопорні елементи зачиненні; Фіг. 8 представлені загальні схеми замка у положенні для відкриття замка. Замок, що містить корпус 1 з лицьовою планкою 2 (Фіг. 1-3), розміщені в ньому стопорний елемент зчеплення 3, виконаний в вигляді ригелів 4 та має Г-подібний наскрізний паз 5, кінематично з'єднаний з запірним механізмом 6, додаткові стопорні елементи 7, 8, встановлені в корпусі 1 з можливістю переміщення, заскочку 9 з механізмом переміщення заскочки 10, що з'єднаний з запірним механізмом 6. Пару повзунів 11 з вертикальними 12 та діагональними 13 наскрізними пазами, встановлені в корпусі 1 з можливістю горизонтального переміщення, а їх вертикальні наскрізні пази 12 кінематично з'єднані за допомогою циліндричного повзуна 14 з Г-подібним наскрізним пазом 5 стопорного елементу зчеплення 3, а діагональні наскрізні пази 13 кінематично з'єднані з додатковими стопорними елементами 7, 8. Куліса 15 з механізмом її переміщення 16, який з'єднаний з модулем дистанційного керування 17 пристрою передачі коду управління (на кресленні не показано), а куліса 15 кінематично з'єднана з циліндричним повзуном 14. Пара пружних елементів 18 з'єднана з парою повзунів 11 та встановлена в корпусі 1. Модуль дистанційного керування 17, наприклад, може містить приймальну антену 19, з'єднану з процесором 20 і блоком пам'яті 21 (Фіг. 4), комутатор розподілу живлення 22 та блок живлення 23. Блок живлення 23 з'єднаний з процесором 20 та блоком пам'яті 21 за допомогою комутатора розподілу живлення 22. Також модуль дистанційного керування 17 містить автономне джерело живлення 24, яке з'єднано з комутатором розподілу живлення 22. При цьому процесор 20 з'єднаний з механізмом переміщення 16. Замок працює наступним чином. Для переміщення заскочки 9 у корпусі 1 замка (Фіг. 1-2), задіють механізм переміщення заскочки 10, за допомогою ручки (на кресленні не показано) з'єднаної з ним, або застосовують запірний механізм 6 за допомогою ключа (на кресленні не показано) за допомогою з'єднання його з механізмом переміщення заскочки 10. У відкритому положенні замка, ригелі 4 стопорного елементу зчеплення 3 та додаткові стопорні елементи 7, 8, знаходяться в корпусі 1, а механізм переміщення куліси 16, та куліса 15 знаходиться в початковому положенні, коли вісь циліндричного повзуна 14 співпадає з віссю горизонтальної частини Г-подібного наскрізного паза 5 стопорного елемента зчеплення 3 (Фіг. 3). Для закривання дверей при використанні стопорного елемента зчеплення 3 з ригелями 4 та додатковими стопорними елементами 7, 8, виконують наступні дії: за допомогою ключа (на кресленні не показано) застосовують запірний механізм 6, та переміщують стопорний елемент зчеплення 3 з ригелями 4, який в свою чергу переміщує циліндричний повзун 14 та пару повзунів 11, по діагональних наскрізних пазах 13 яких переміщуються додаткові стопорні елементи 7, 8, що приводить замок в зачинене положення (Фіг. 5). Відчинення замка в положенні коли вісь циліндричного повзуна 14 співпадає з віссю горизонтальної частини Г-подібного наскрізного паза 5 стопорного елементу зчеплення 3 повністю не можливе, так як відсутнє кінематичне з'єднання пари повзунів 11 з стопорним елементом зчеплення 3, в даному випадку при відчиненні дверей за допомогою ключа (на кресленні не показано) запірний механізм 6, перемістить тільки стопорний елемент зчеплення 3 з ригелями 4, а додаткові стопорні елементи 7, 8, разом з парою повзунів 11, залишаться в заданому положенні за допомогою пари пружних елементів 18, що унеможливлює відкриття дверей тільки за допомогою ключа (Фіг. 6-7). Тому, для відкриття двері з пристрою передачі коду управління (на кресленні не показано) подається сигнал на модуль дистанційного керування 17 (Фіг. 4), а разом і на приймальну антену 19, який обробляється програмою процесора 20, яка знаходиться в оперативній пам'яті 21, якщо код співпадає, то процесор 20 дає сигнал на переміщення механізму переміщення 16 куліси 15 для забезпечення цих всіх операцій на оперативну пам'ять 21 процесора 20, подається живлення за допомогою комутатора 22 від блока живлення 23 або автономного джерела живлення 24. При цьому куліса 15 переміщається в задане положення, коли вісь циліндричного повзуна 14 співпадає з нижньою віссю вертикальної частини Г-подібного наскрізного паза 5 стопорного елементу зчеплення 3 (Фіг. 8), а при застосуванні ключа (на кресленні не показано), який переміщує запірний механізм 6, а разом з ним і пару повзунів 11, переміщається в початкове положення 2 UA 108554 U 5 ригелі 4 і додаткові стопорні елементи 7, 8, після чого куліса 15 переміщується в початкове положення, коли вісь циліндричного повзуна 14 співпадає з віссю горизонтальної частини Гподібного наскрізного паза 5 стопорного елемента зчеплення 3 (Фіг. 1-3). Запропонована конструкція замка дозволяє забезпечити підвищення надійності замка та розширює його експлуатаційні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Замок, що містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, та заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом, який відрізняється тим, що додатково містить пару повзунів з вертикальними та діагональними наскрізними пазами, циліндричний повзун, кулісу з механізмом її переміщення та пристрій передачі коду управління з модулем дистанційного керування, а стопорний елемент зчеплення виконаний в вигляді ригелів та має Гподібний наскрізний паз, при цьому пара повзунів встановлена в корпусі з можливістю горизонтального переміщення, а їх вертикальні наскрізні пази кінематично з'єднані за допомогою циліндричного повзуна з Г-подібним наскрізним пазом стопорного елемента зчеплення, а діагональні наскрізні пази повзунів кінематично з'єднані з додатковими стопорними елементами, модуль дистанційного керування пристрою передачі коду управління з'єднаний з механізмом переміщення куліси, яка кінематично з'єднана з циліндричним повзуном. 2. Замок за п. 1, який відрізняється тим, що додатково містить пару пружних елементів, що встановлені в корпусі та з'єднані з парою повзунів. 3 UA 108554 U 4 UA 108554 U 5 UA 108554 U 6 UA 108554 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
