М’яка упаковка, що прилипає

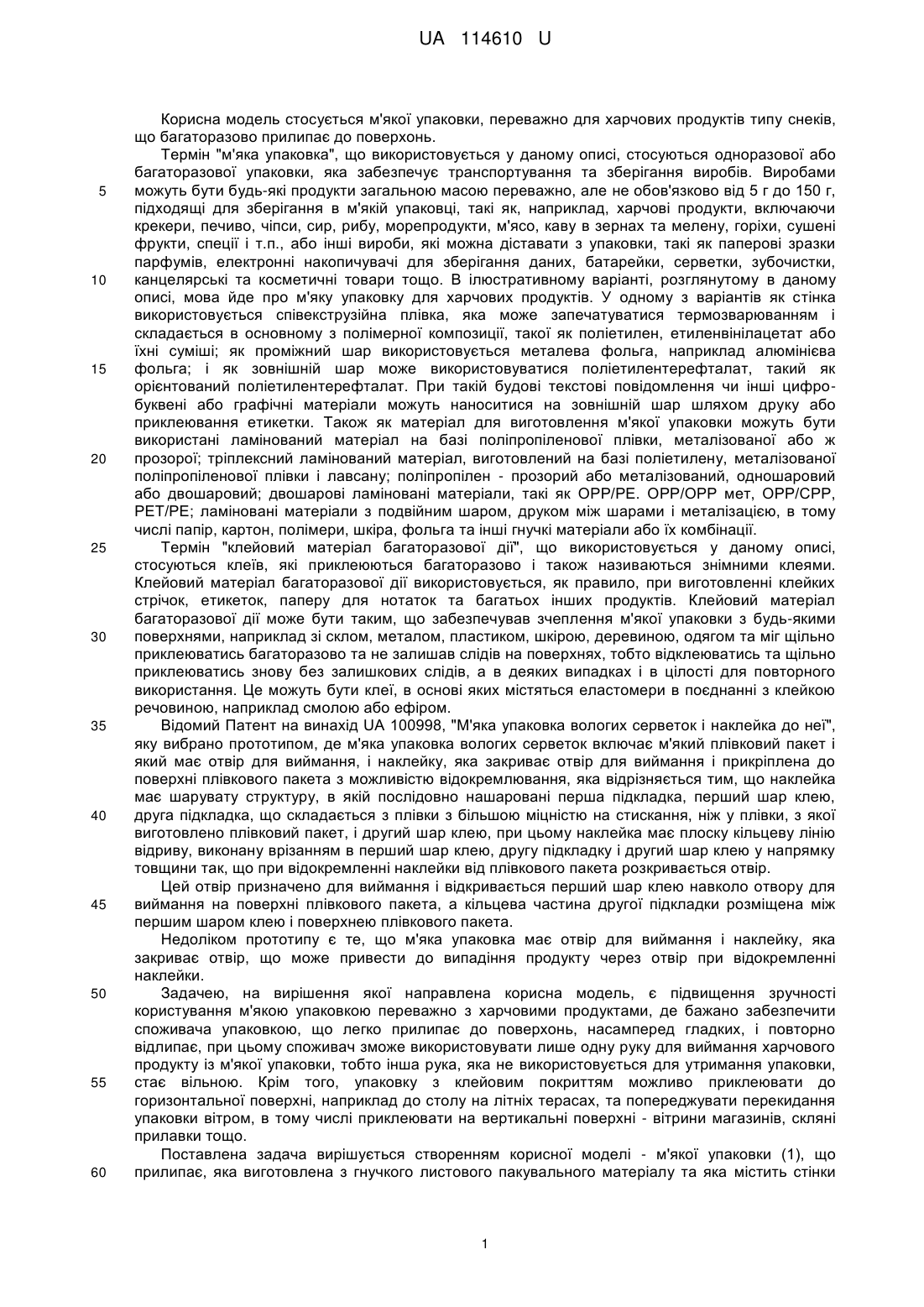

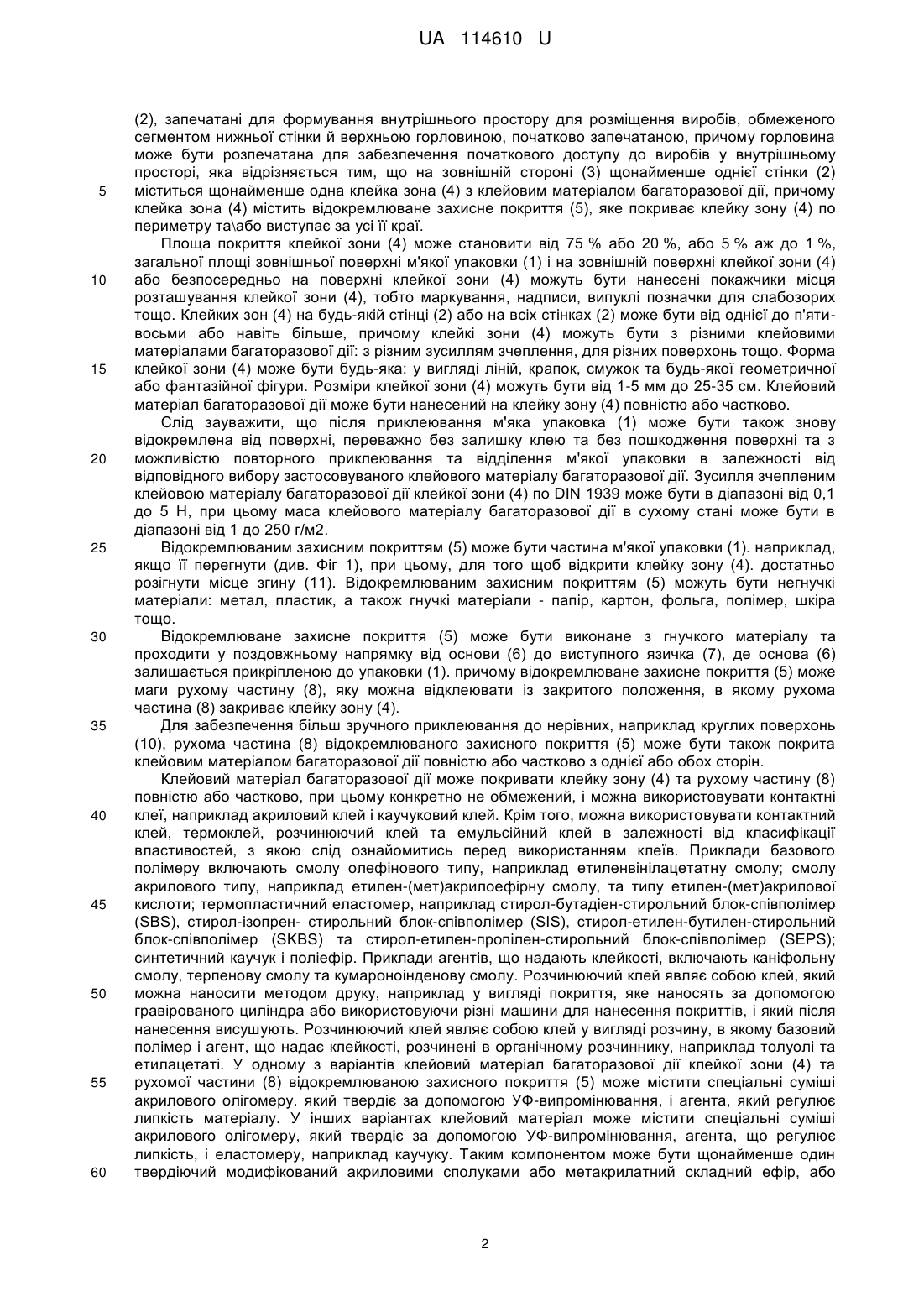

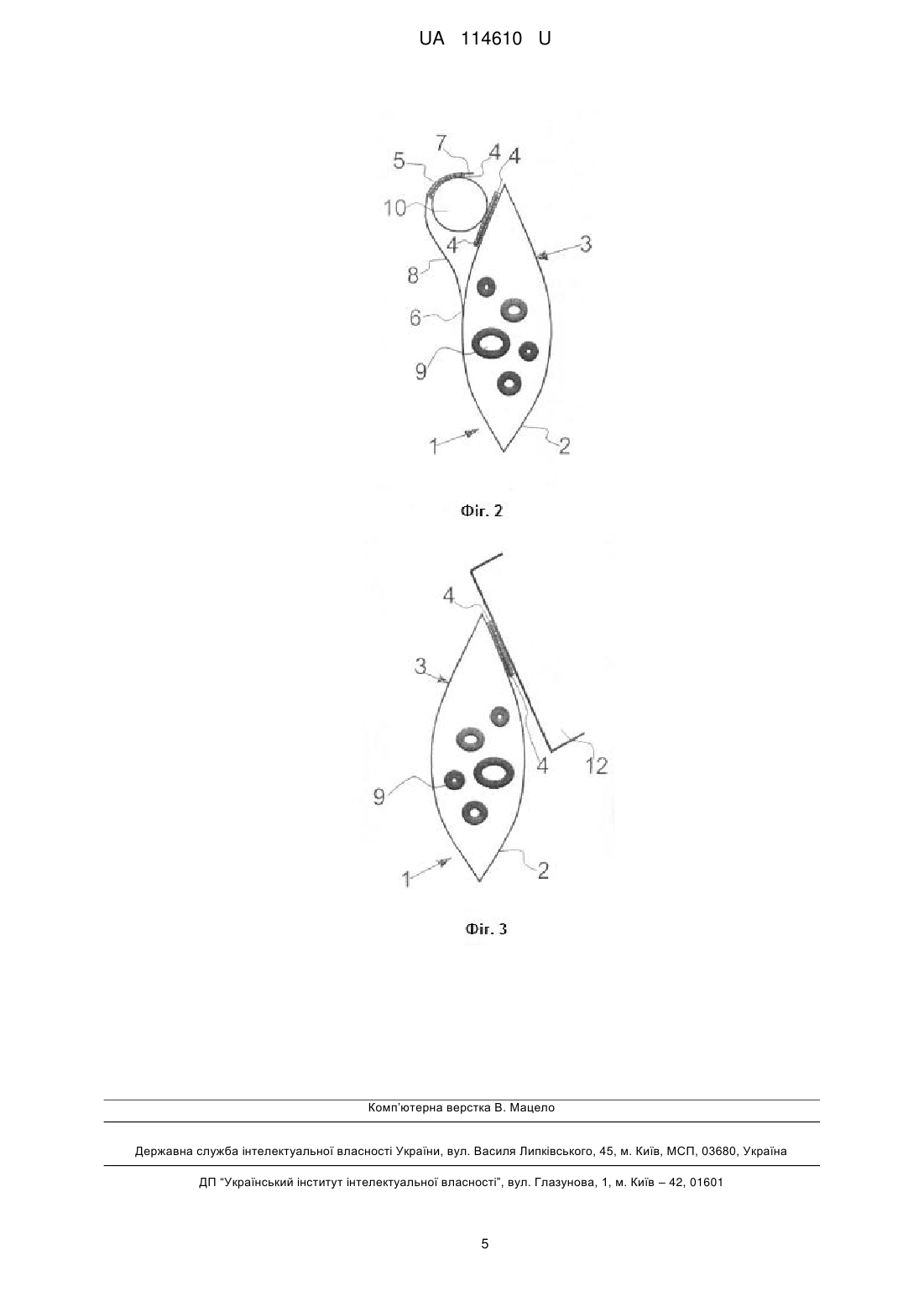

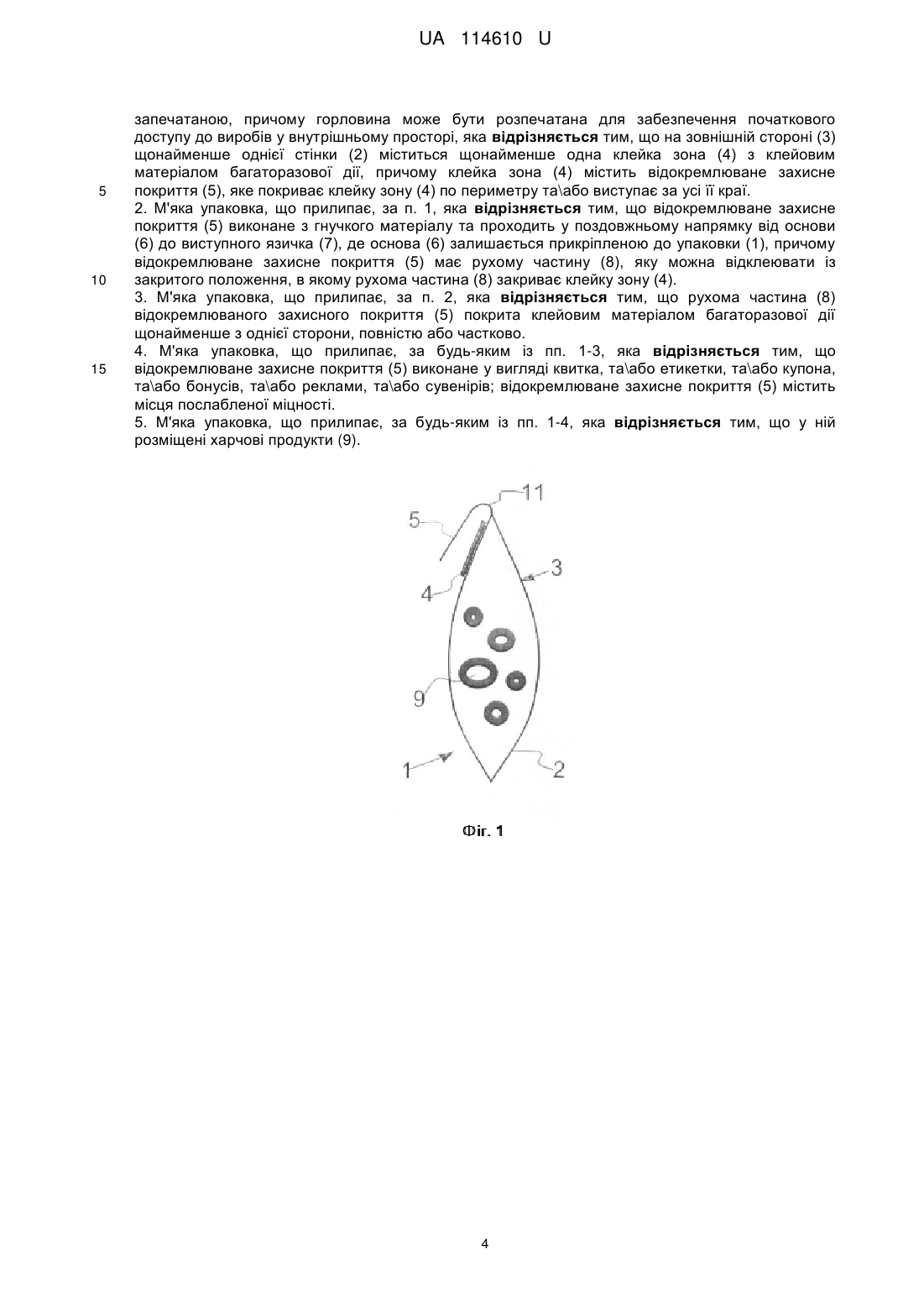

Реферат: М'яка упаковка, що прилипає, виготовлена з гнучкого листового пакувального матеріалу та яка містить стінки, запечатані для формування внутрішнього простору для розміщення виробів, обмеженого сегментом нижньої стінки й верхньою горловиною, початково запечатаною, причому горловина може бути розпечатана для забезпечення початкового доступу до виробів у внутрішньому просторі. На зовнішній стороні щонайменше однієї стінки міститься щонайменше одна клейка зона з клейовим матеріалом багаторазової дії, причому клейка зона містить відокремлюване захисне покриття, яке покриває клейку зону по периметру та\або виступає за усі її краї. UA 114610 U (54) М'ЯКА УПАКОВКА, ЩО ПРИЛИПАЄ UA 114610 U UA 114610 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується м'якої упаковки, переважно для харчових продуктів типу снеків, що багаторазово прилипає до поверхонь. Термін "м'яка упаковка", що використовується у даному описі, стосуються одноразової або багаторазової упаковки, яка забезпечує транспортування та зберігання виробів. Виробами можуть бути будь-які продукти загальною масою переважно, але не обов'язково від 5 г до 150 г, підходящі для зберігання в м'якій упаковці, такі як, наприклад, харчові продукти, включаючи крекери, печиво, чіпси, сир, рибу, морепродукти, м'ясо, каву в зернах та мелену, горіхи, сушені фрукти, спеції і т.п., або інші вироби, які можна діставати з упаковки, такі як паперові зразки парфумів, електронні накопичувачі для зберігання даних, батарейки, серветки, зубочистки, канцелярські та косметичні товари тощо. В ілюстративному варіанті, розглянутому в даному описі, мова йде про м'яку упаковку для харчових продуктів. У одному з варіантів як стінка використовується співекструзійна плівка, яка може запечатуватися термозварюванням і складається в основному з полімерної композиції, такої як поліетилен, етиленвінілацетат або їхні суміші; як проміжний шар використовується металева фольга, наприклад алюмінієва фольга; і як зовнішній шар може використовуватися поліетилентерефталат, такий як орієнтований поліетилентерефталат. При такій будові текстові повідомлення чи інші цифробуквені або графічні матеріали можуть наноситися на зовнішній шар шляхом друку або приклеювання етикетки. Також як матеріал для виготовлення м'якої упаковки можуть бути використані ламінований матеріал на базі поліпропіленової плівки, металізованої або ж прозорої; тріплексний ламінований матеріал, виготовлений на базі поліетилену, металізованої поліпропіленової плівки і лавсану; поліпропілен - прозорий або металізований, одношаровий або двошаровий; двошарові ламіновані матеріали, такі як ОРР/РЕ. ОРР/ОРР мет, ОРР/СРР, PET/ΡΕ; ламіновані матеріали з подвійним шаром, друком між шарами і металізацією, в тому числі папір, картон, полімери, шкіра, фольга та інші гнучкі матеріали або їх комбінації. Термін "клейовий матеріал багаторазової дії", що використовується у даному описі, стосуються клеїв, які приклеюються багаторазово і також називаються знімними клеями. Клейовий матеріал багаторазової дії використовується, як правило, при виготовленні клейких стрічок, етикеток, паперу для нотаток та багатьох інших продуктів. Клейовий матеріал багаторазової дії може бути таким, що забезпечував зчеплення м'якої упаковки з будь-якими поверхнями, наприклад зі склом, металом, пластиком, шкірою, деревиною, одягом та міг щільно приклеюватись багаторазово та не залишав слідів на поверхнях, тобто відклеюватись та щільно приклеюватись знову без залишкових слідів, а в деяких випадках і в цілості для повторного використання. Це можуть бути клеї, в основі яких містяться еластомери в поєднанні з клейкою речовиною, наприклад смолою або ефіром. Відомий Патент на винахід UA 100998, "М'яка упаковка вологих серветок і наклейка до неї", яку вибрано прототипом, де м'яка упаковка вологих серветок включає м'який плівковий пакет і який має отвір для виймання, і наклейку, яка закриває отвір для виймання і прикріплена до поверхні плівкового пакета з можливістю відокремлювання, яка відрізняється тим, що наклейка має шарувату структуру, в якій послідовно нашаровані перша підкладка, перший шар клею, друга підкладка, що складається з плівки з більшою міцністю на стискання, ніж у плівки, з якої виготовлено плівковий пакет, і другий шар клею, при цьому наклейка має плоску кільцеву лінію відриву, виконану врізанням в перший шар клею, другу підкладку і другий шар клею у напрямку товщини так, що при відокремленні наклейки від плівкового пакета розкривається отвір. Цей отвір призначено для виймання і відкривається перший шар клею навколо отвору для виймання на поверхні плівкового пакета, а кільцева частина другої підкладки розміщена між першим шаром клею і поверхнею плівкового пакета. Недоліком прототипу є те, що м'яка упаковка має отвір для виймання і наклейку, яка закриває отвір, що може привести до випадіння продукту через отвір при відокремленні наклейки. Задачею, на вирішення якої направлена корисна модель, є підвищення зручності користування м'якою упаковкою переважно з харчовими продуктами, де бажано забезпечити споживача упаковкою, що легко прилипає до поверхонь, насамперед гладких, і повторно відлипає, при цьому споживач зможе використовувати лише одну руку для виймання харчового продукту із м'якої упаковки, тобто інша рука, яка не використовується для утримання упаковки, стає вільною. Крім того, упаковку з клейовим покриттям можливо приклеювати до горизонтальної поверхні, наприклад до столу на літніх терасах, та попереджувати перекидання упаковки вітром, в тому числі приклеювати на вертикальні поверхні - вітрини магазинів, скляні прилавки тощо. Поставлена задача вирішується створенням корисної моделі - м'якої упаковки (1), що прилипає, яка виготовлена з гнучкого листового пакувального матеріалу та яка містить стінки 1 UA 114610 U 5 10 15 20 25 30 35 40 45 50 55 60 (2), запечатані для формування внутрішнього простору для розміщення виробів, обмеженого сегментом нижньої стінки й верхньою горловиною, початково запечатаною, причому горловина може бути розпечатана для забезпечення початкового доступу до виробів у внутрішньому просторі, яка відрізняється тим, що на зовнішній стороні (3) щонайменше однієї стінки (2) міститься щонайменше одна клейка зона (4) з клейовим матеріалом багаторазової дії, причому клейка зона (4) містить відокремлюване захисне покриття (5), яке покриває клейку зону (4) по периметру та\або виступає за усі її краї. Площа покриття клейкої зони (4) може становити від 75 % або 20 %, або 5 % аж до 1 %, загальної площі зовнішньої поверхні м'якої упаковки (1) і на зовнішній поверхні клейкої зони (4) або безпосередньо на поверхні клейкої зони (4) можуть бути нанесені покажчики місця розташування клейкої зони (4), тобто маркування, надписи, випуклі позначки для слабозорих тощо. Клейких зон (4) на будь-якій стінці (2) або на всіх стінках (2) може бути від однієї до п'ятивосьми або навіть більше, причому клейкі зони (4) можуть бути з різними клейовими матеріалами багаторазової дії: з різним зусиллям зчеплення, для різних поверхонь тощо. Форма клейкої зони (4) може бути будь-яка: у вигляді ліній, крапок, смужок та будь-якої геометричної або фантазійної фігури. Розміри клейкої зони (4) можуть бути від 1-5 мм до 25-35 см. Клейовий матеріал багаторазової дії може бути нанесений на клейку зону (4) повністю або частково. Слід зауважити, що після приклеювання м'яка упаковка (1) може бути також знову відокремлена від поверхні, переважно без залишку клею та без пошкодження поверхні та з можливістю повторного приклеювання та відділення м'якої упаковки в залежності від відповідного вибору застосовуваного клейового матеріалу багаторазової дії. Зусилля зчепленим клейовою матеріалу багаторазової дії клейкої зони (4) по DIN 1939 може бути в діапазоні від 0,1 до 5 Н, при цьому маса клейового матеріалу багаторазової дії в сухому стані може бути в діапазоні від 1 до 250 г/м2. Відокремлюваним захисним покриттям (5) може бути частина м'якої упаковки (1). наприклад, якщо її перегнути (див. Фіг 1), при цьому, для того щоб відкрити клейку зону (4). достатньо розігнути місце згину (11). Відокремлюваним захисним покриттям (5) можуть бути негнучкі матеріали: метал, пластик, а також гнучкі матеріали - папір, картон, фольга, полімер, шкіра тощо. Відокремлюване захисне покриття (5) може бути виконане з гнучкого матеріалу та проходити у поздовжньому напрямку від основи (6) до виступного язичка (7), де основа (6) залишається прикріпленою до упаковки (1). причому відокремлюване захисне покриття (5) може маги рухому частину (8), яку можна відклеювати із закритого положення, в якому рухома частина (8) закриває клейку зону (4). Для забезпечення більш зручного приклеювання до нерівних, наприклад круглих поверхонь (10), рухома частина (8) відокремлюваного захисного покриття (5) може бути також покрита клейовим матеріалом багаторазової дії повністю або частково з однієї або обох сторін. Клейовий матеріал багаторазової дії може покривати клейку зону (4) та рухому частину (8) повністю або частково, при цьому конкретно не обмежений, і можна використовувати контактні клеї, наприклад акриловий клей і каучуковий клей. Крім того, можна використовувати контактний клей, термоклей, розчинюючий клей та емульсійний клей в залежності від класифікації властивостей, з якою слід ознайомитись перед використанням клеїв. Приклади базового полімеру включають смолу олефінового типу, наприклад етиленвінілацетатну смолу; смолу акрилового типу, наприклад етилен-(мет)акрилоефірну смолу, та типу етилен-(мет)акрилової кислоти; термопластичний еластомер, наприклад стирол-бутадіен-стирольний блок-співполімер (SBS), стирол-ізопрен- стирольний блок-співполімер (SIS), стирол-етилен-бутилен-стирольний блок-співполімер (SKBS) та стирол-етилен-пропілен-стирольний блок-співполімер (SEPS); синтетичний каучук і поліефір. Приклади агентів, що надають клейкості, включають каніфольну смолу, терпенову смолу та кумароноінденову смолу. Розчинюючий клей являє собою клей, який можна наносити методом друку, наприклад у вигляді покриття, яке наносять за допомогою гравірованого циліндра або використовуючи різні машини для нанесення покриттів, і який після нанесення висушують. Розчинюючий клей являє собою клей у вигляді розчину, в якому базовий полімер і агент, що надає клейкості, розчинені в органічному розчиннику, наприклад толуолі та етилацетаті. У одному з варіантів клейовий матеріал багаторазової дії клейкої зони (4) та рухомої частини (8) відокремлюваною захисного покриття (5) може містити спеціальні суміші акрилового олігомеру. який твердіє за допомогою УФ-випромінювання, і агента, який регулює липкість матеріалу. У інших варіантах клейовий матеріал може містити спеціальні суміші акрилового олігомеру, який твердіє за допомогою УФ-випромінювання, агента, що регулює липкість, і еластомеру, наприклад каучуку. Таким компонентом може бути щонайменше один твердіючий модифікований акриловими сполуками або метакрилатний складний ефір, або 2 UA 114610 U 5 10 15 20 25 30 35 40 45 50 метакрилатний складний ефір еластомерного полімеру з кінцевими гідроксильними групами, тобто, еластомерного поліолу. Патент UA 110334 С2. Такий еластомерний компонент може включати полібутадієн, модифікований акриловими сполуками, насичений полібутадієн та/або пластичний поліуретан, також може використовуватися метакрилатний полібутадієн. Еластомер може використовуватися в клейовому матеріалі в кількостях від приблизно 0,1 % до приблизно 20 % для регулювання зусилля відокремлення від клейкої зони (4) і міцності прилипання до поверхні, підвищення еластичності, регульованої зміни в'язкості й швидкості твердіння. Композицію клейового матеріалу розробляють таким чином, щоб його середня міцність на відокремлення зберігалася після декількох операцій відокремлення та повторного прилипання, тобто збереження адгезії. Упаковки, виготовлені з гнучкого матеріалу, широко застосовуються для зберігання виробів при транспортуванні, для їхнього зберігання і споживання користувачем. Відомі упаковки виготовляються у великих кількостях зі смуги плівкового та/або паперового матеріалу шляхом формування поперечних швів і розрізання рукава упоперек у зонах поперечних швів. М'яка упаковка (1) може мати прямокутний поперечний переріз із чотирма сторонами та може приймати будь-яку підходящу форму, якщо матеріал має достатню гнучкість, включаючи, наприклад, криволінійну форму, у цілому круглу чи еліптичну, або форму з прямолінійними сторонами поперечного перерізу, таку як трикутник, прямокутник, шестикутник, восьмикутник або інші правильні чи неправильні багатокутники. Такі форми можуть використовуватися з частково гнучким матеріалом, який дозволяє притискати одну до одної сторони м'якої упаковки (1). Крім того, стінки (2) можуть бути з'єднані лініями згинів або швами. Таким чипом, сторони можуть не бути відділені одна від одної, наприклад, являти собою окремі листи плівки, однак можуть у загальному випадку мати зовнішній вигляд багатьох сторін або стінок. Як уже вказувалося, розглянута м'яка упаковка (1) призначена для використання з насамперед з харчовими продуктами (9). Харчові продукти (9) можуть являти собою переважно твердий матеріал. Крім того, м'яка упаковка (1) може використовуватися для зберігання інших матеріалів, таких як підходяща пластмаса, метал, органічні матеріали або їхні сполучення. М'яка упаковка (1) може бути заповнена харчовими продуктами і герметично запечатана для зберігання, транспортування й викладення для продажу. Відокремлюване захисне покриття (5) може бути виконане у вигляді квитка, та\або етикетки, та\або купона, та\або бонусів, та\або реклами, та\або сувенірів; відокремлюване захисне покриття (5) може містити місця послабленої міцності, що проходять наскрізь лише частково через товщу матеріалу, або містити наскрізні прорізи з перемичками або без них. Пристрій працює таким чином: у випадку, якщо частина м'якої упаковки (1) є відокремлюваним захисним покриттям (5), клейку зону (4) відкривають шляхом розгинання (див. Фіг. 1) м'якої упаковки (1) та притискають м'яку упаковку (1) до приклеюваної поверхні (12) (див. Фіг. 3) стороною (3), яка містить клейку зону (4). У випадку використовування відокремлюваного захисного покриття (5), з основою (6) та рухомою частиною (8) або без основи (6) та рухомої частини (8), клейку зону (4) відкривають шляхом відокремлення відокремлюваного захисного покриття (5). Після чого відокремлюване захисне покриття (5) утилізують, а м'яку упаковку (1) притискають до приклеюваної поверхні (12) стороною (3), яка містить клейку зону (4). Суть корисної моделі та робота пристрою пояснюються кресленнями: Фіг. 1. Вигляд пристрою в повздовжньому розрізі, де частина м'якої упаковки (1) є відокремлюваним захисним покриттям; Фіг. 2. Вигляд пристрою в повздовжньому розрізі, де м'яка упаковка приклеена до нерівної, тобто круглої поверхні; Фіг. 3. Вигляд пристрою в повздовжньому розрізі, де м'яка упаковка приклеєна до плоскої поверхні. 1 - м'яка упаковка; 2 - стінка; 3 - зовнішня сторона стінки; 4 - клейка зона; 5 - відокремлюване захисне покриття; 6 - основа відокремлюваного захисного покриття; 7 - виступний язичок відокремлюваного захисного покриття; 8 - рухома частина відокремлюваного захисного покриття; 9 - харчові продукти; 10 - кругла поверхня; 11 - місце згину; 12 - поверхня. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. М'яка упаковка (1), що прилипає, яка виготовлена з гнучкого листового пакувального матеріалу та яка містить стінки (2), запечатані для формування внутрішнього простору для розміщення виробів, обмеженого сегментом нижньої стінки й верхньою горловиною, початково 3 UA 114610 U 5 10 15 запечатаною, причому горловина може бути розпечатана для забезпечення початкового доступу до виробів у внутрішньому просторі, яка відрізняється тим, що на зовнішній стороні (3) щонайменше однієї стінки (2) міститься щонайменше одна клейка зона (4) з клейовим матеріалом багаторазової дії, причому клейка зона (4) містить відокремлюване захисне покриття (5), яке покриває клейку зону (4) по периметру та\або виступає за усі її краї. 2. М'яка упаковка, що прилипає, за п. 1, яка відрізняється тим, що відокремлюване захисне покриття (5) виконане з гнучкого матеріалу та проходить у поздовжньому напрямку від основи (6) до виступного язичка (7), де основа (6) залишається прикріпленою до упаковки (1), причому відокремлюване захисне покриття (5) має рухому частину (8), яку можна відклеювати із закритого положення, в якому рухома частина (8) закриває клейку зону (4). 3. М'яка упаковка, що прилипає, за п. 2, яка відрізняється тим, що рухома частина (8) відокремлюваного захисного покриття (5) покрита клейовим матеріалом багаторазової дії щонайменше з однієї сторони, повністю або частково. 4. М'яка упаковка, що прилипає, за будь-яким із пп. 1-3, яка відрізняється тим, що відокремлюване захисне покриття (5) виконане у вигляді квитка, та\або етикетки, та\або купона, та\або бонусів, та\або реклами, та\або сувенірів; відокремлюване захисне покриття (5) містить місця послабленої міцності. 5. М'яка упаковка, що прилипає, за будь-яким із пп. 1-4, яка відрізняється тим, що у ній розміщені харчові продукти (9). 4 UA 114610 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
