Блешня “незачіпляйка”

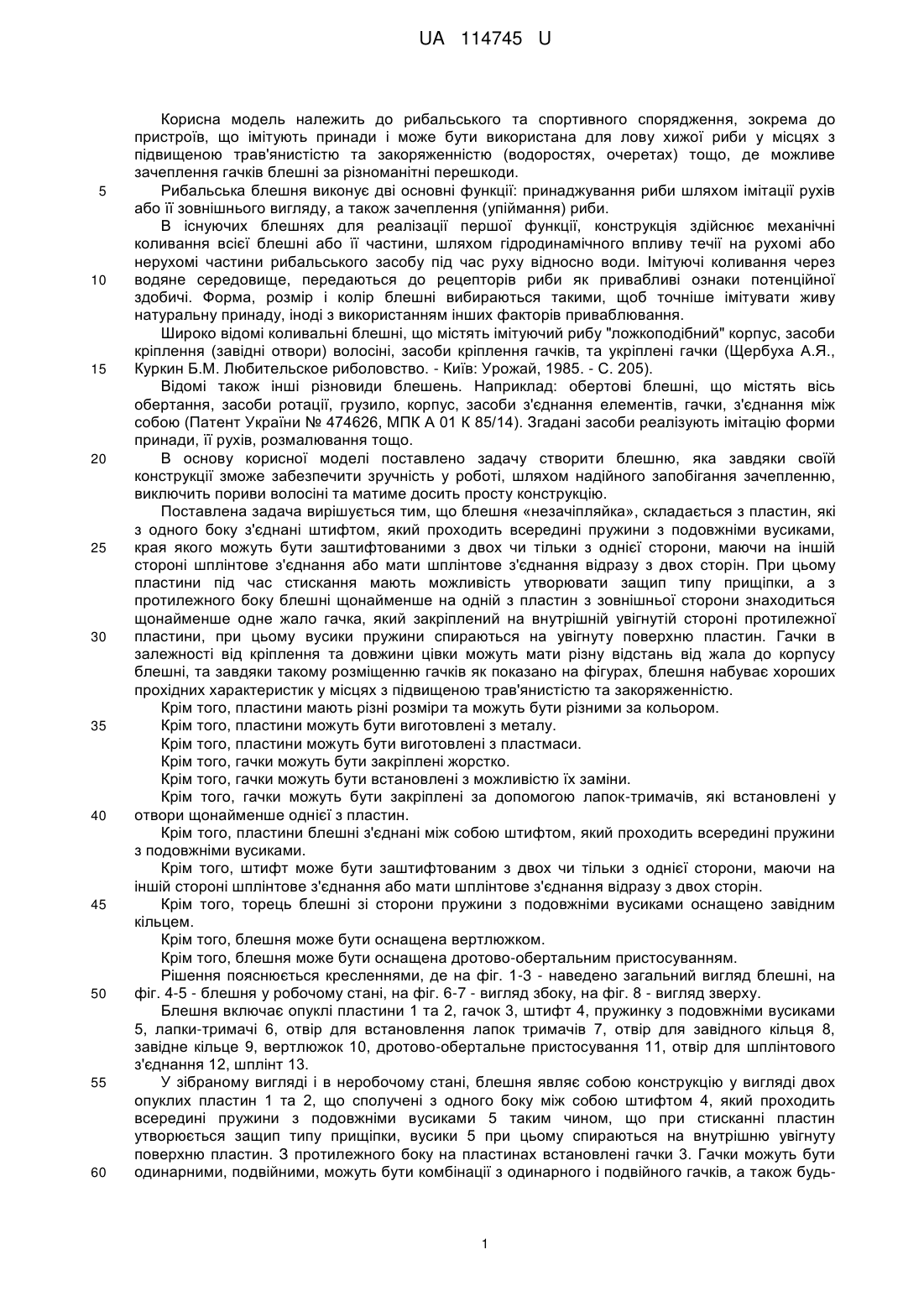

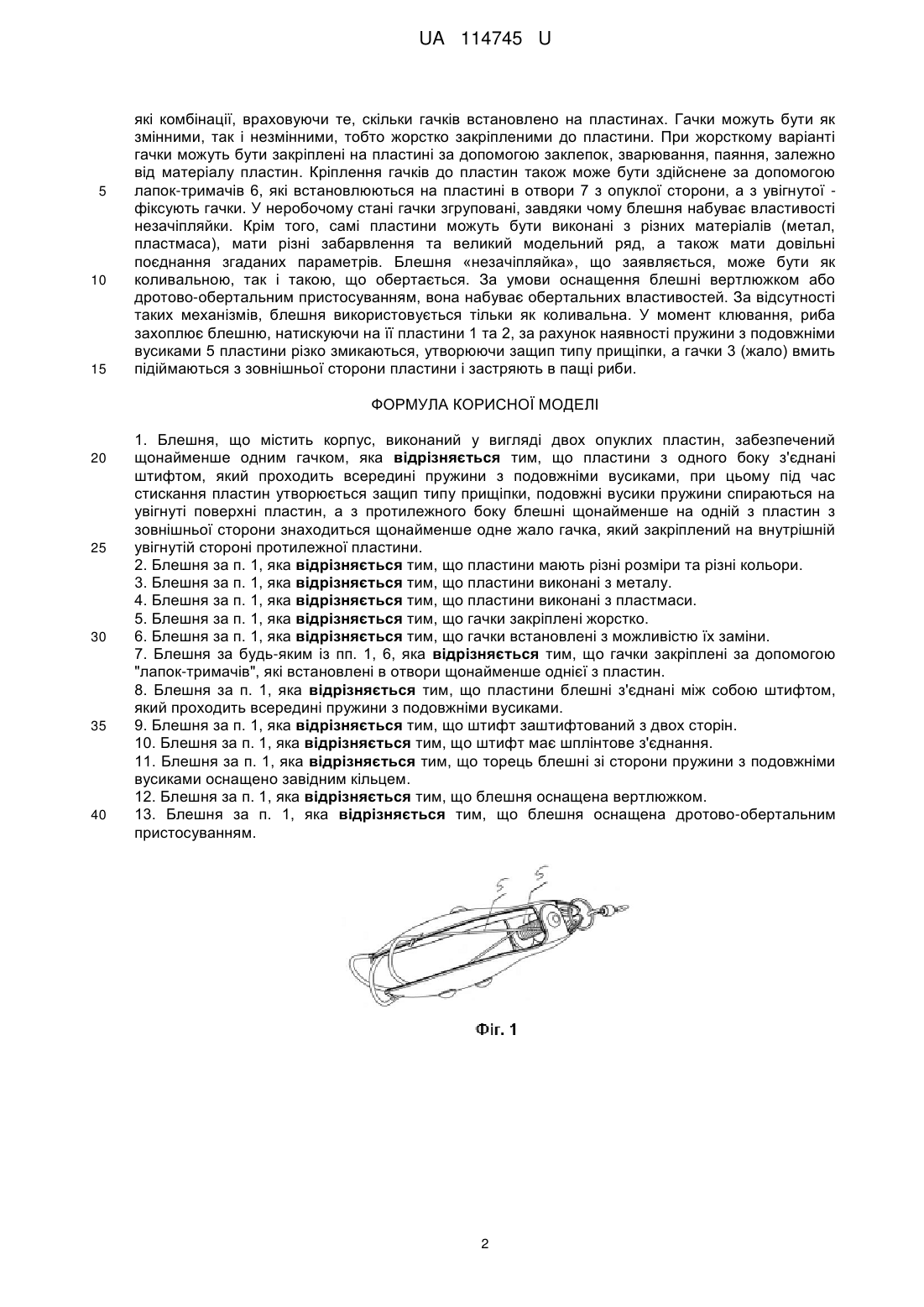

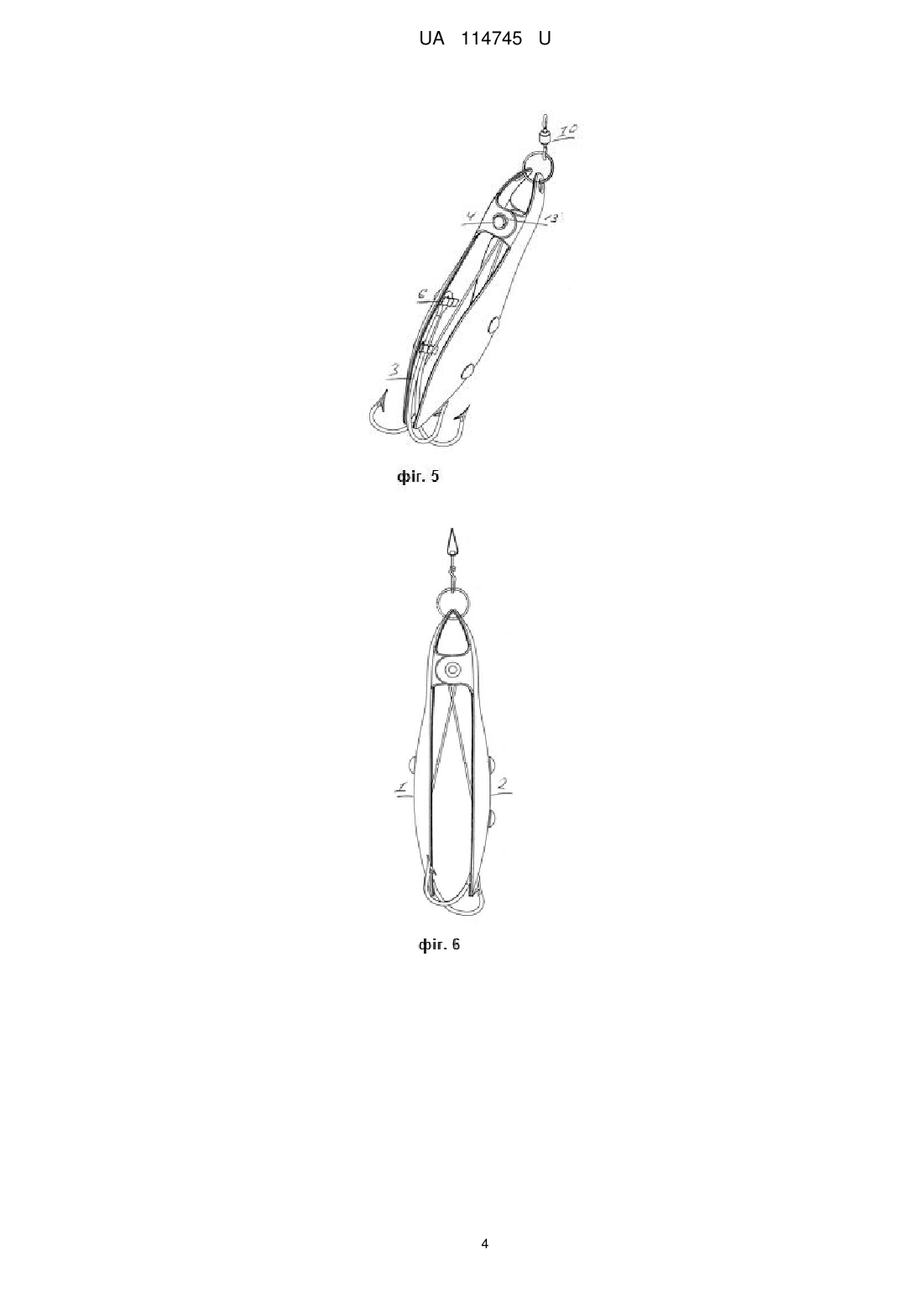

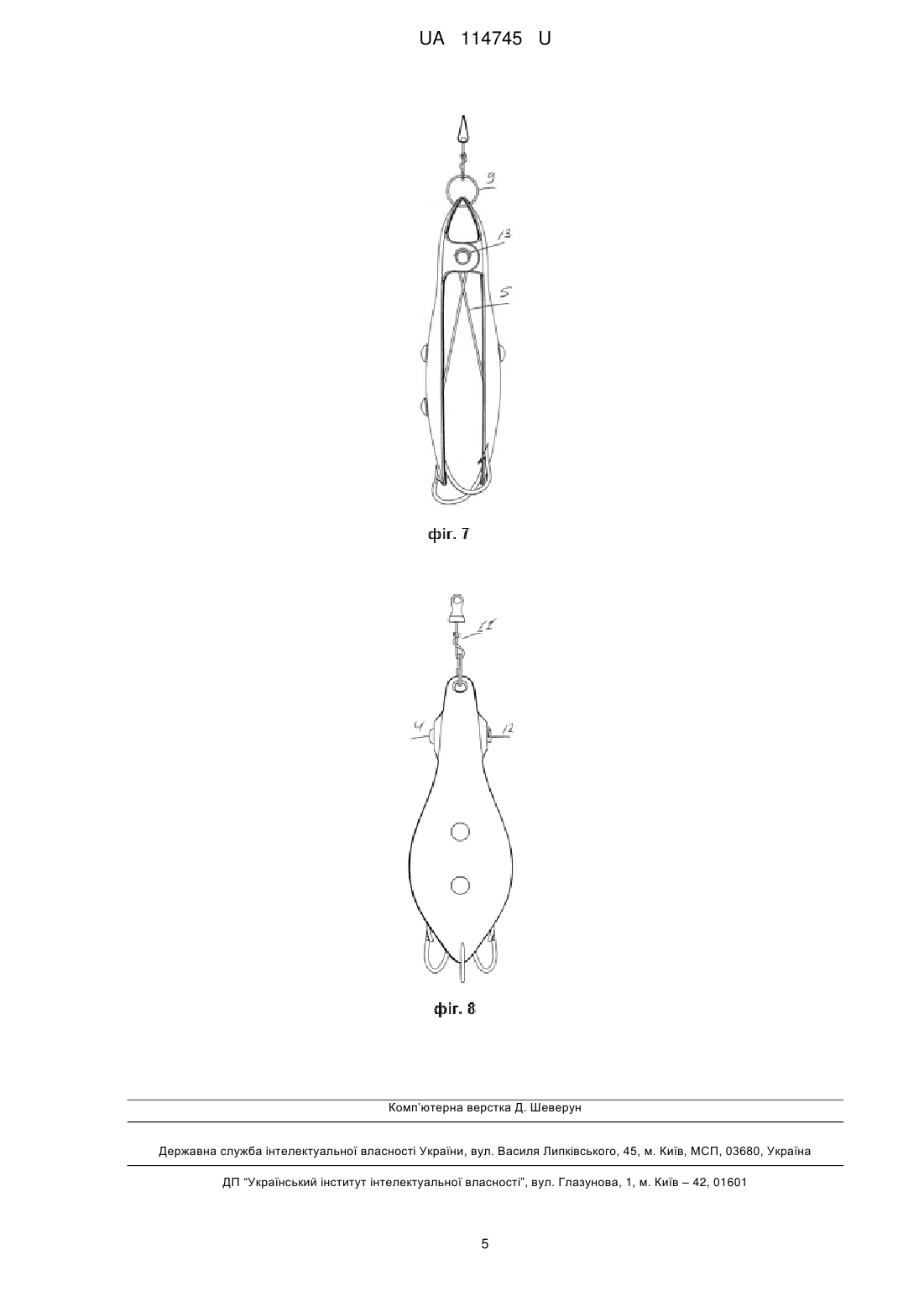

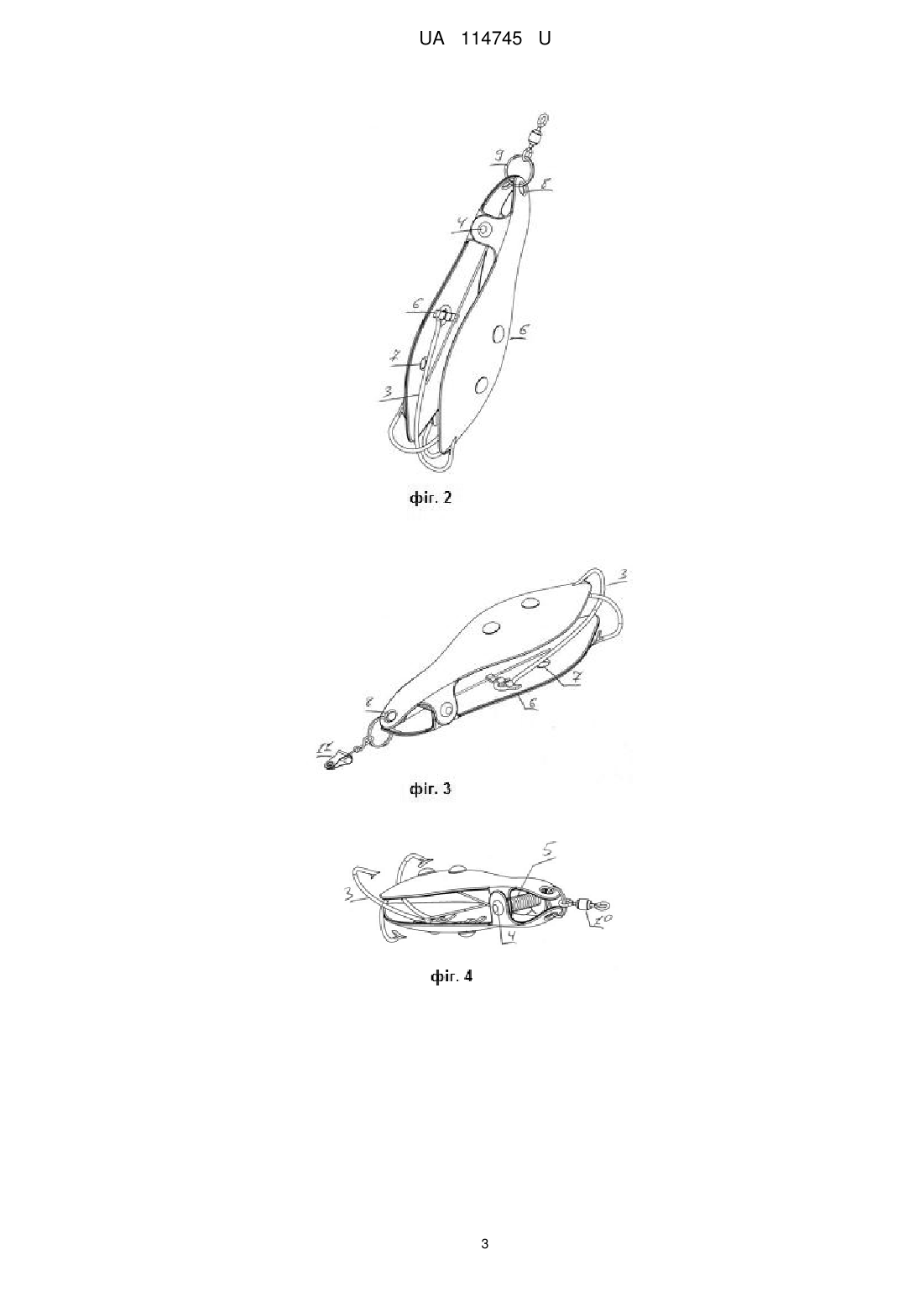

Реферат: UA 114745 U UA 114745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рибальського та спортивного спорядження, зокрема до пристроїв, що імітують принади і може бути використана для лову хижої риби у місцях з підвищеною трав'янистістю та закоряженністю (водоростях, очеретах) тощо, де можливе зачеплення гачків блешні за різноманітні перешкоди. Рибальська блешня виконує дві основні функції: принаджування риби шляхом імітації рухів або її зовнішнього вигляду, а також зачеплення (упіймання) риби. В існуючих блешнях для реалізації першої функції, конструкція здійснює механічні коливання всієї блешні або її частини, шляхом гідродинамічного впливу течії на рухомі або нерухомі частини рибальського засобу під час руху відносно води. Імітуючі коливання через водяне середовище, передаються до рецепторів риби як привабливі ознаки потенційної здобичі. Форма, розмір і колір блешні вибираються такими, щоб точніше імітувати живу натуральну принаду, іноді з використанням інших факторів приваблювання. Широко відомі коливальні блешні, що містять імітуючий рибу "ложкоподібний" корпус, засоби кріплення (завідні отвори) волосіні, засоби кріплення гачків, та укріплені гачки (Щербуха А.Я., Куркин Б.М. Любительское риболовство. - Київ: Урожай, 1985. - С. 205). Відомі також інші різновиди блешень. Наприклад: обертові блешні, що містять вісь обертання, засоби ротації, грузило, корпус, засоби з'єднання елементів, гачки, з'єднання між собою (Патент України № 474626, МПК А 01 К 85/14). Згадані засоби реалізують імітацію форми принади, її рухів, розмалювання тощо. В основу корисної моделі поставлено задачу створити блешню, яка завдяки своїй конструкції зможе забезпечити зручність у роботі, шляхом надійного запобігання зачепленню, виключить пориви волосіні та матиме досить просту конструкцію. Поставлена задача вирішується тим, що блешня «незачіпляйка», складається з пластин, які з одного боку з'єднані штифтом, який проходить всередині пружини з подовжніми вусиками, края якого можуть бути заштифтованими з двох чи тільки з однієї сторони, маючи на іншій стороні шплінтове з'єднання або мати шплінтове з'єднання відразу з двох сторін. При цьому пластини під час стискання мають можливість утворювати защип типу прищіпки, а з протилежного боку блешні щонайменше на одній з пластин з зовнішньої сторони знаходиться щонайменше одне жало гачка, який закріплений на внутрішній увігнутій стороні протилежної пластини, при цьому вусики пружини спираються на увігнуту поверхню пластин. Гачки в залежності від кріплення та довжини цівки можуть мати різну відстань від жала до корпусу блешні, та завдяки такому розміщенню гачків як показано на фігурах, блешня набуває хороших прохідних характеристик у місцях з підвищеною трав'янистістю та закоряженністю. Крім того, пластини мають різні розміри та можуть бути різними за кольором. Крім того, пластини можуть бути виготовлені з металу. Крім того, пластини можуть бути виготовлені з пластмаси. Крім того, гачки можуть бути закріплені жорстко. Крім того, гачки можуть бути встановлені з можливістю їх заміни. Крім того, гачки можуть бути закріплені за допомогою лапок-тримачів, які встановлені у отвори щонайменше однієї з пластин. Крім того, пластини блешні з'єднані між собою штифтом, який проходить всередині пружини з подовжніми вусиками. Крім того, штифт може бути заштифтованим з двох чи тільки з однієї сторони, маючи на іншій стороні шплінтове з'єднання або мати шплінтове з'єднання відразу з двох сторін. Крім того, торець блешні зі сторони пружини з подовжніми вусиками оснащено завідним кільцем. Крім того, блешня може бути оснащена вертлюжком. Крім того, блешня може бути оснащена дротово-обертальним пристосуванням. Рішення пояснюється кресленнями, де на фіг. 1-3 - наведено загальний вигляд блешні, на фіг. 4-5 - блешня у робочому стані, на фіг. 6-7 - вигляд збоку, на фіг. 8 - вигляд зверху. Блешня включає опуклі пластини 1 та 2, гачок 3, штифт 4, пружинку з подовжніми вусиками 5, лапки-тримачі 6, отвір для встановлення лапок тримачів 7, отвір для завідного кільця 8, завідне кільце 9, вертлюжок 10, дротово-обертальне пристосування 11, отвір для шплінтового з'єднання 12, шплінт 13. У зібраному вигляді і в неробочому стані, блешня являє собою конструкцію у вигляді двох опуклих пластин 1 та 2, що сполучені з одного боку між собою штифтом 4, який проходить всередині пружини з подовжніми вусиками 5 таким чином, що при стисканні пластин утворюється защип типу прищіпки, вусики 5 при цьому спираються на внутрішню увігнуту поверхню пластин. З протилежного боку на пластинах встановлені гачки 3. Гачки можуть бути одинарними, подвійними, можуть бути комбінації з одинарного і подвійного гачків, а також будь 1 UA 114745 U 5 10 15 які комбінації, враховуючи те, скільки гачків встановлено на пластинах. Гачки можуть бути як змінними, так і незмінними, тобто жорстко закріпленими до пластини. При жорсткому варіанті гачки можуть бути закріплені на пластині за допомогою заклепок, зварювання, паяння, залежно від матеріалу пластин. Кріплення гачків до пластин також може бути здійснене за допомогою лапок-тримачів 6, які встановлюються на пластині в отвори 7 з опуклої сторони, а з увігнутої фіксують гачки. У неробочому стані гачки згруповані, завдяки чому блешня набуває властивості незачіпляйки. Крім того, самі пластини можуть бути виконані з різних матеріалів (метал, пластмаса), мати різні забарвлення та великий модельний ряд, а також мати довільні поєднання згаданих параметрів. Блешня «незачіпляйка», що заявляється, може бути як коливальною, так і такою, що обертається. За умови оснащення блешні вертлюжком або дротово-обертальним пристосуванням, вона набуває обертальних властивостей. За відсутності таких механізмів, блешня використовується тільки як коливальна. У момент клювання, риба захоплює блешню, натискуючи на її пластини 1 та 2, за рахунок наявності пружини з подовжніми вусиками 5 пластини різко змикаються, утворюючи защип типу прищіпки, а гачки 3 (жало) вмить підіймаються з зовнішньої сторони пластини і застряють в пащі риби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Блешня, що містить корпус, виконаний у вигляді двох опуклих пластин, забезпечений щонайменше одним гачком, яка відрізняється тим, що пластини з одного боку з'єднані штифтом, який проходить всередині пружини з подовжніми вусиками, при цьому під час стискання пластин утворюється защип типу прищіпки, подовжні вусики пружини спираються на увігнуті поверхні пластин, а з протилежного боку блешні щонайменше на одній з пластин з зовнішньої сторони знаходиться щонайменше одне жало гачка, який закріплений на внутрішній увігнутій стороні протилежної пластини. 2. Блешня за п. 1, яка відрізняється тим, що пластини мають різні розміри та різні кольори. 3. Блешня за п. 1, яка відрізняється тим, що пластини виконані з металу. 4. Блешня за п. 1, яка відрізняється тим, що пластини виконані з пластмаси. 5. Блешня за п. 1, яка відрізняється тим, що гачки закріплені жорстко. 6. Блешня за п. 1, яка відрізняється тим, що гачки встановлені з можливістю їх заміни. 7. Блешня за будь-яким із пп. 1, 6, яка відрізняється тим, що гачки закріплені за допомогою "лапок-тримачів", які встановлені в отвори щонайменше однієї з пластин. 8. Блешня за п. 1, яка відрізняється тим, що пластини блешні з'єднані між собою штифтом, який проходить всередині пружини з подовжніми вусиками. 9. Блешня за п. 1, яка відрізняється тим, що штифт заштифтований з двох сторін. 10. Блешня за п. 1, яка відрізняється тим, що штифт має шплінтове з'єднання. 11. Блешня за п. 1, яка відрізняється тим, що торець блешні зі сторони пружини з подовжніми вусиками оснащено завідним кільцем. 12. Блешня за п. 1, яка відрізняється тим, що блешня оснащена вертлюжком. 13. Блешня за п. 1, яка відрізняється тим, що блешня оснащена дротово-обертальним пристосуванням. 2 UA 114745 U 3 UA 114745 U 4 UA 114745 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
