Ручний пристрій для плавання у воді

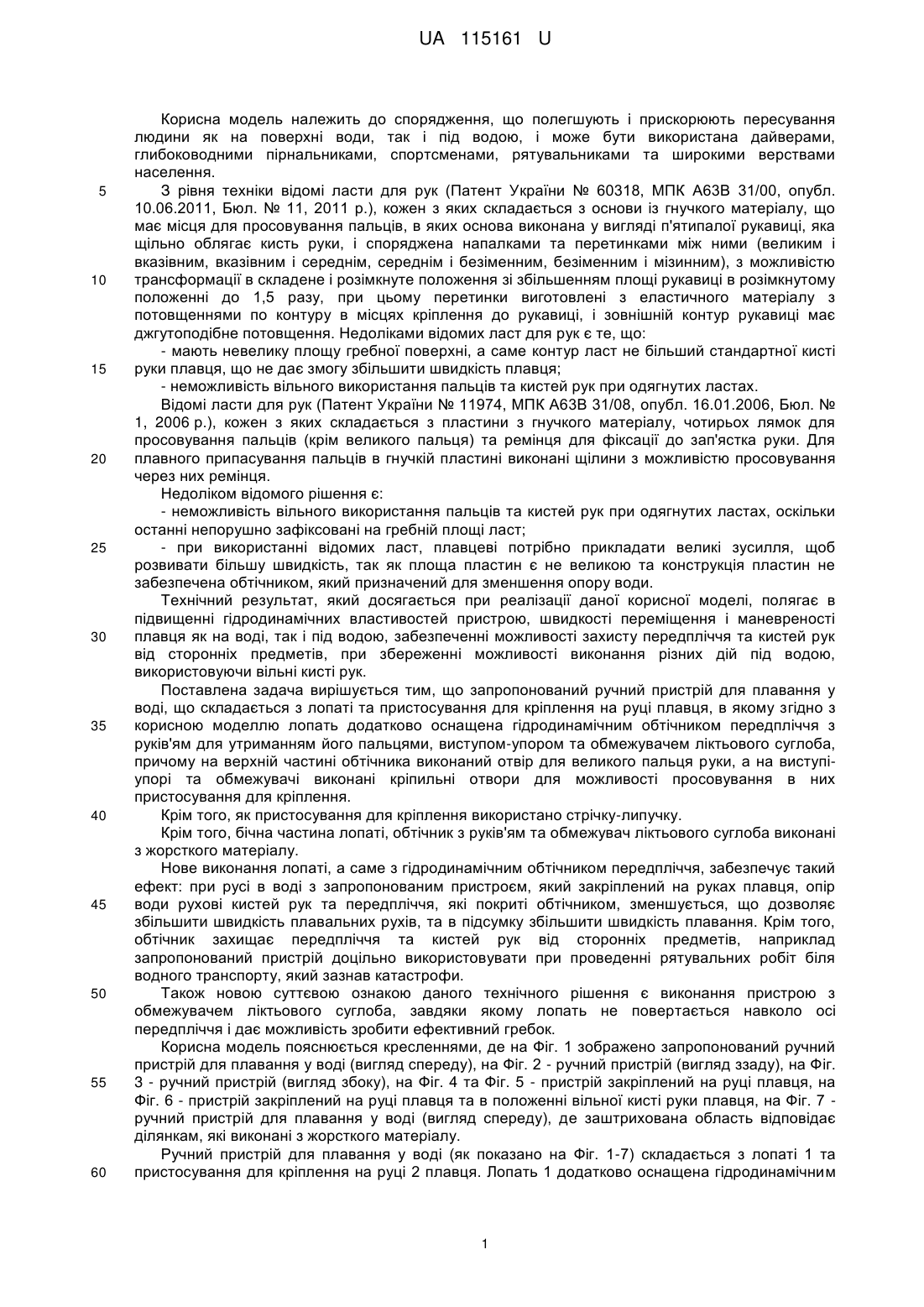

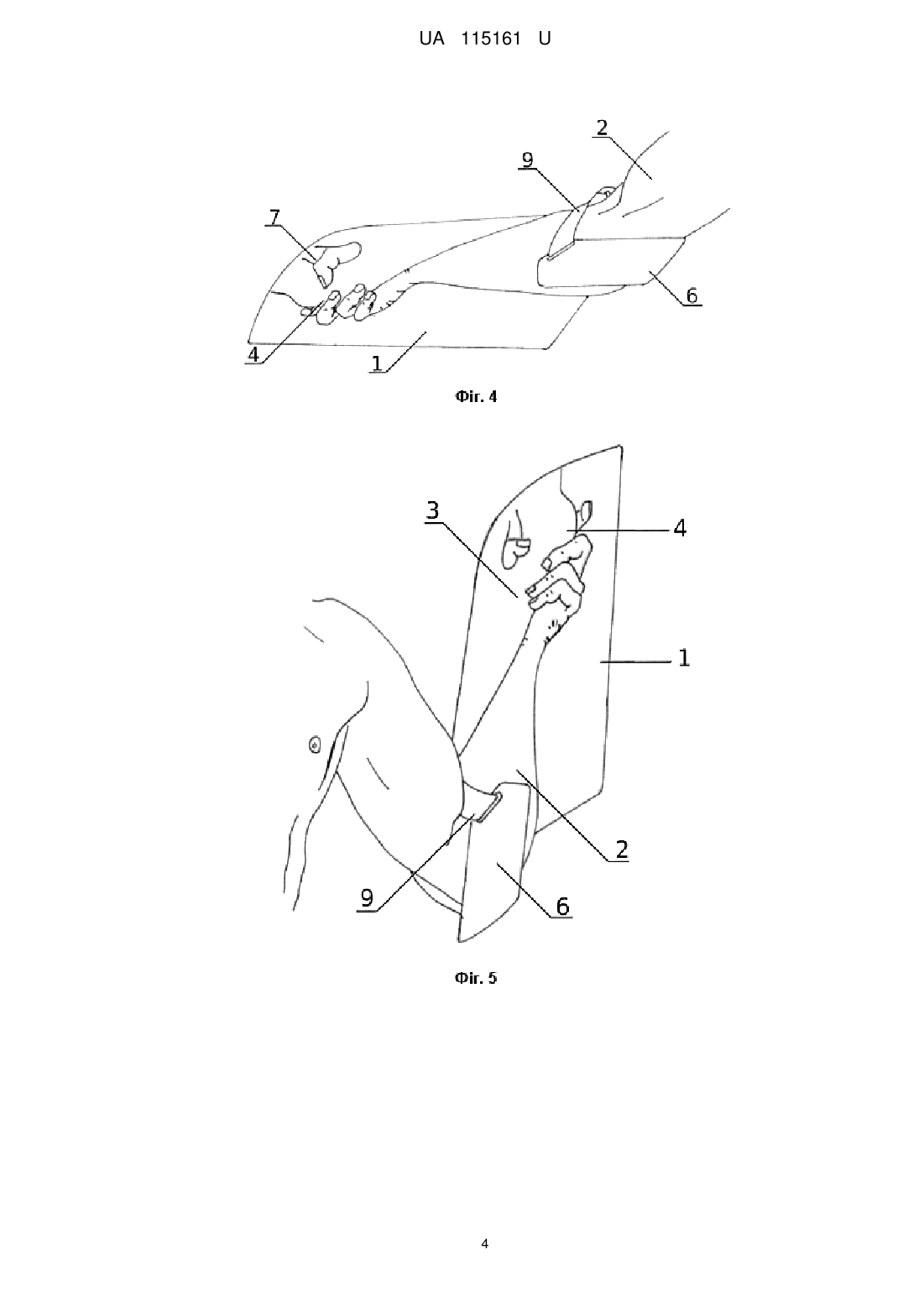

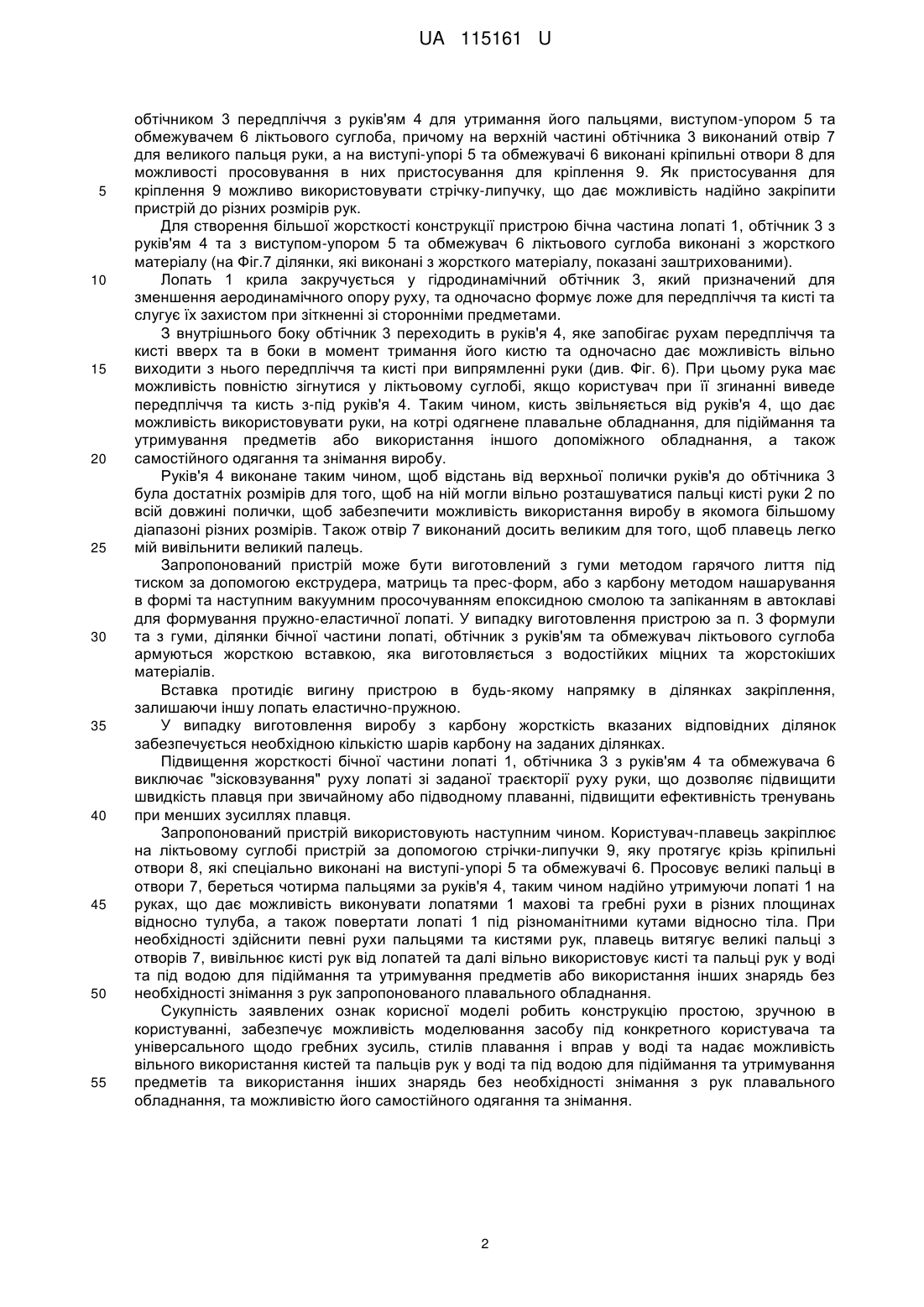

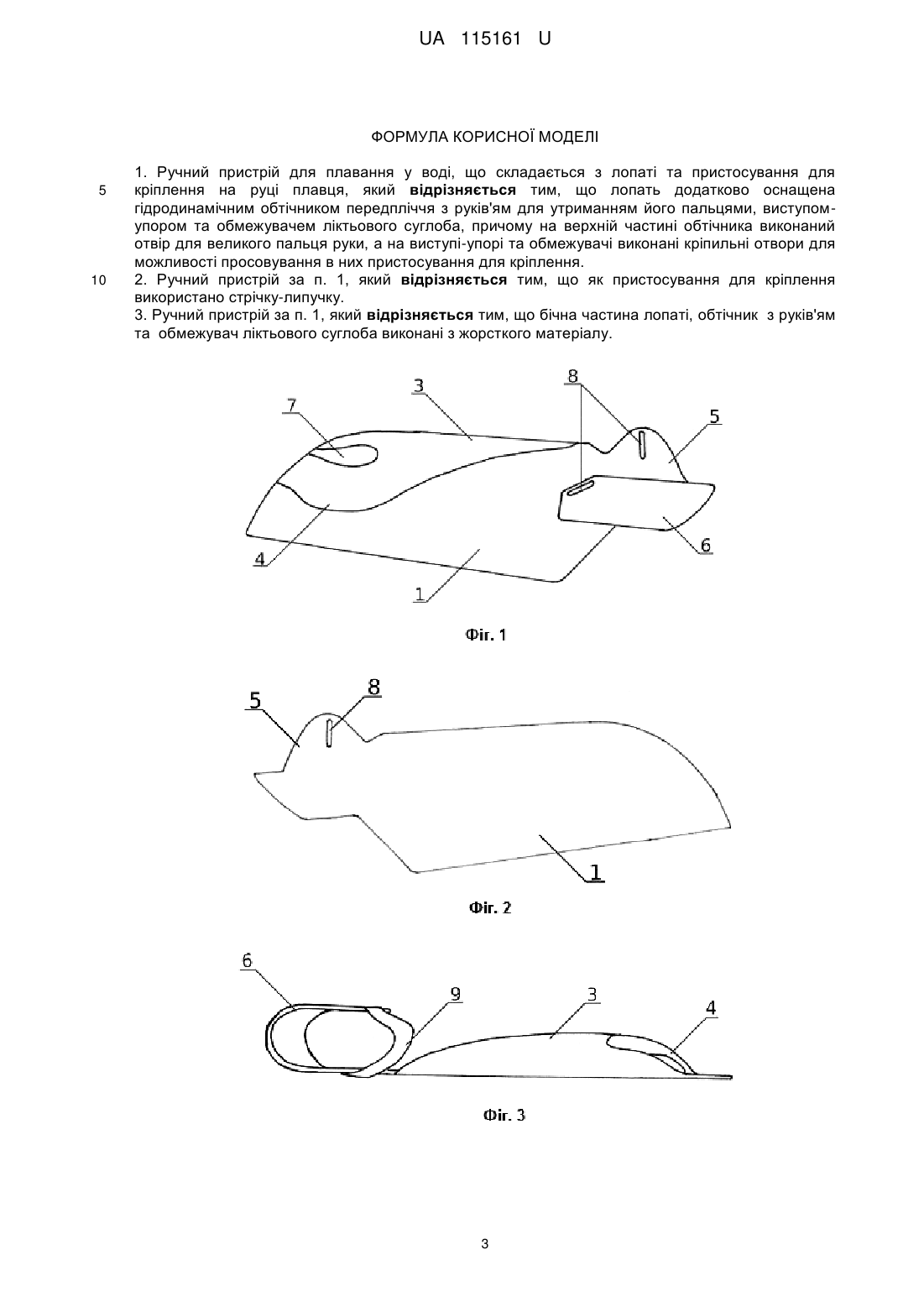

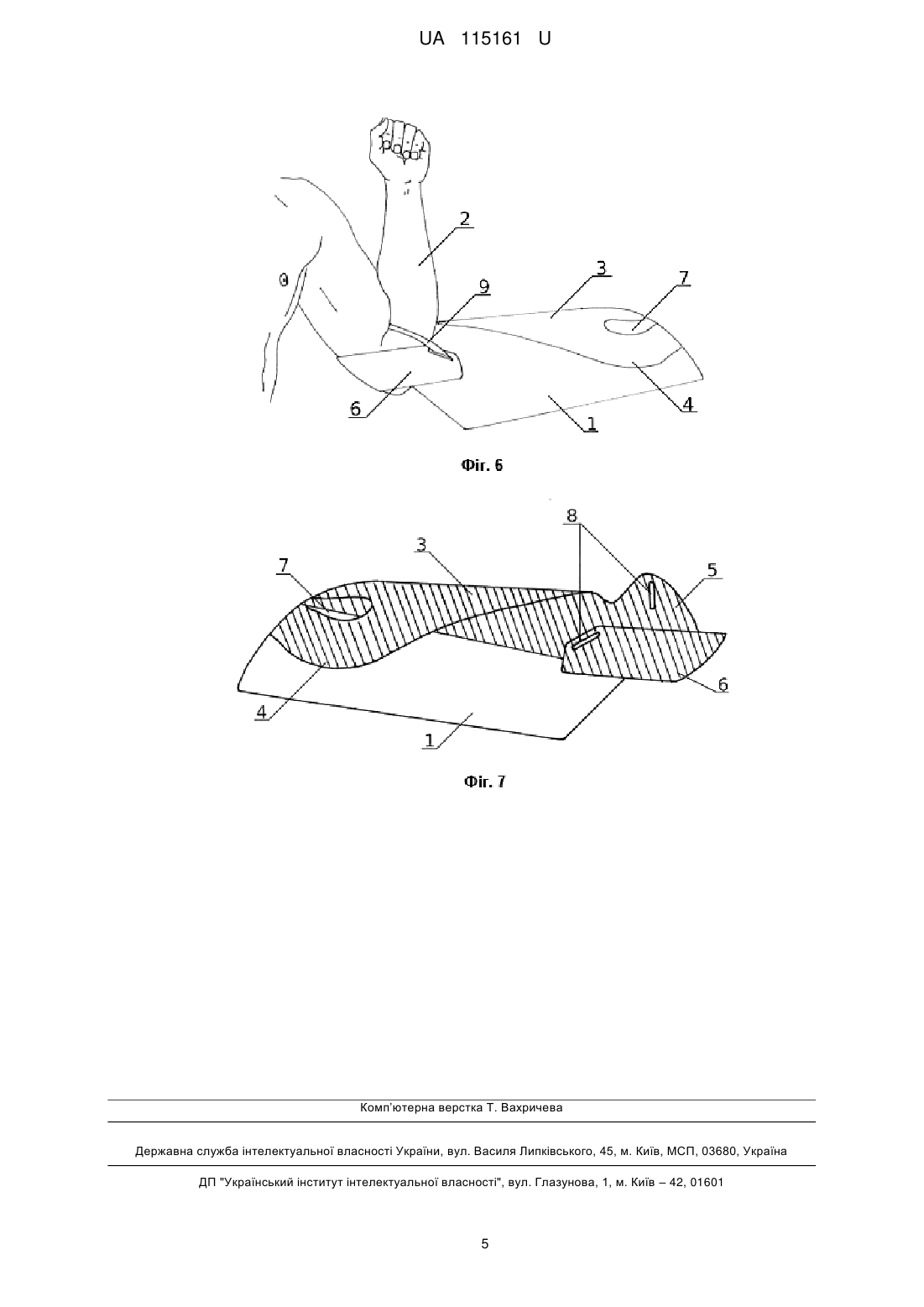

Реферат: Ручний пристрій складається з лопаті та пристосування для кріплення на руці плавця, в якому лопать додатково оснащена гідродинамічним обтічником передпліччя з руків'ям для утриманням його пальцями, виступом-упором та обмежувачем ліктьового суглоба, причому на верхній частині обтічника виконаний отвір для великого пальця руки, а на виступі-упорі та обмежувачі виконані кріпильні отвори для можливості просовування в них пристосування для кріплення. UA 115161 U (54) РУЧНИЙ ПРИСТРІЙ ДЛЯ ПЛАВАННЯ У ВОДІ UA 115161 U UA 115161 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спорядження, що полегшують і прискорюють пересування людини як на поверхні води, так і під водою, і може бути використана дайверами, глибоководними пірнальниками, спортсменами, рятувальниками та широкими верствами населення. З рівня техніки відомі ласти для рук (Патент України № 60318, МПК A63B 31/00, опубл. 10.06.2011, Бюл. № 11, 2011 р.), кожен з яких складається з основи із гнучкого матеріалу, що має місця для просовування пальців, в яких основа виконана у вигляді п'ятипалої рукавиці, яка щільно облягає кисть руки, і споряджена напалками та перетинками між ними (великим і вказівним, вказівним і середнім, середнім і безіменним, безіменним і мізинним), з можливістю трансформації в складене і розімкнуте положення зі збільшенням площі рукавиці в розімкнутому положенні до 1,5 разу, при цьому перетинки виготовлені з еластичного матеріалу з потовщеннями по контуру в місцях кріплення до рукавиці, і зовнішній контур рукавиці має джгутоподібне потовщення. Недоліками відомих ласт для рук є те, що: - мають невелику площу гребної поверхні, а саме контур ласт не більший стандартної кисті руки плавця, що не дає змогу збільшити швидкість плавця; - неможливість вільного використання пальців та кистей рук при одягнутих ластах. Відомі ласти для рук (Патент України № 11974, МПК A63B 31/08, опубл. 16.01.2006, Бюл. № 1, 2006 р.), кожен з яких складається з пластини з гнучкого матеріалу, чотирьох лямок для просовування пальців (крім великого пальця) та ремінця для фіксації до зап'ястка руки. Для плавного припасування пальців в гнучкій пластині виконані щілини з можливістю просовування через них ремінця. Недоліком відомого рішення є: - неможливість вільного використання пальців та кистей рук при одягнутих ластах, оскільки останні непорушно зафіксовані на гребній площі ласт; - при використанні відомих ласт, плавцеві потрібно прикладати великі зусилля, щоб розвивати більшу швидкість, так як площа пластин є не великою та конструкція пластин не забезпечена обтічником, який призначений для зменшення опору води. Технічний результат, який досягається при реалізації даної корисної моделі, полягає в підвищенні гідродинамічних властивостей пристрою, швидкості переміщення і маневреності плавця як на воді, так і під водою, забезпеченні можливості захисту передпліччя та кистей рук від сторонніх предметів, при збереженні можливості виконання різних дій під водою, використовуючи вільні кисті рук. Поставлена задача вирішується тим, що запропонований ручний пристрій для плавання у воді, що складається з лопаті та пристосування для кріплення на руці плавця, в якому згідно з корисною моделлю лопать додатково оснащена гідродинамічним обтічником передпліччя з руків'ям для утриманням його пальцями, виступом-упором та обмежувачем ліктьового суглоба, причому на верхній частині обтічника виконаний отвір для великого пальця руки, а на виступіупорі та обмежувачі виконані кріпильні отвори для можливості просовування в них пристосування для кріплення. Крім того, як пристосування для кріплення використано стрічку-липучку. Крім того, бічна частина лопаті, обтічник з руків'ям та обмежувач ліктьового суглоба виконані з жорсткого матеріалу. Нове виконання лопаті, а саме з гідродинамічним обтічником передпліччя, забезпечує такий ефект: при русі в воді з запропонованим пристроєм, який закріплений на руках плавця, опір води рухові кистей рук та передпліччя, які покриті обтічником, зменшується, що дозволяє збільшити швидкість плавальних рухів, та в підсумку збільшити швидкість плавання. Крім того, обтічник захищає передпліччя та кистей рук від сторонніх предметів, наприклад запропонований пристрій доцільно використовувати при проведенні рятувальних робіт біля водного транспорту, який зазнав катастрофи. Також новою суттєвою ознакою даного технічного рішення є виконання пристрою з обмежувачем ліктьового суглоба, завдяки якому лопать не повертається навколо осі передпліччя і дає можливість зробити ефективний гребок. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено запропонований ручний пристрій для плавання у воді (вигляд спереду), на Фіг. 2 - ручний пристрій (вигляд ззаду), на Фіг. 3 - ручний пристрій (вигляд збоку), на Фіг. 4 та Фіг. 5 - пристрій закріплений на руці плавця, на Фіг. 6 - пристрій закріплений на руці плавця та в положенні вільної кисті руки плавця, на Фіг. 7 ручний пристрій для плавання у воді (вигляд спереду), де заштрихована область відповідає ділянкам, які виконані з жорсткого матеріалу. Ручний пристрій для плавання у воді (як показано на Фіг. 1-7) складається з лопаті 1 та пристосування для кріплення на руці 2 плавця. Лопать 1 додатково оснащена гідродинамічним 1 UA 115161 U 5 10 15 20 25 30 35 40 45 50 55 обтічником 3 передпліччя з руків'ям 4 для утримання його пальцями, виступом-упором 5 та обмежувачем 6 ліктьового суглоба, причому на верхній частині обтічника 3 виконаний отвір 7 для великого пальця руки, а на виступі-упорі 5 та обмежувачі 6 виконані кріпильні отвори 8 для можливості просовування в них пристосування для кріплення 9. Як пристосування для кріплення 9 можливо використовувати стрічку-липучку, що дає можливість надійно закріпити пристрій до різних розмірів рук. Для створення більшої жорсткості конструкції пристрою бічна частина лопаті 1, обтічник 3 з руків'ям 4 та з виступом-упором 5 та обмежувач 6 ліктьового суглоба виконані з жорсткого матеріалу (на Фіг.7 ділянки, які виконані з жорсткого матеріалу, показані заштрихованими). Лопать 1 крила закручується у гідродинамічний обтічник 3, який призначений для зменшення аеродинамічного опору руху, та одночасно формує ложе для передпліччя та кисті та слугує їх захистом при зіткненні зі сторонніми предметами. З внутрішнього боку обтічник 3 переходить в руків'я 4, яке запобігає рухам передпліччя та кисті вверх та в боки в момент тримання його кистю та одночасно дає можливість вільно виходити з нього передпліччя та кисті при випрямленні руки (див. Фіг. 6). При цьому рука має можливість повністю зігнутися у ліктьовому суглобі, якщо користувач при її згинанні виведе передпліччя та кисть з-під руків'я 4. Таким чином, кисть звільняється від руків'я 4, що дає можливість використовувати руки, на котрі одягнене плавальне обладнання, для підіймання та утримування предметів або використання іншого допоміжного обладнання, а також самостійного одягання та знімання виробу. Руків'я 4 виконане таким чином, щоб відстань від верхньої полички руків'я до обтічника 3 була достатніх розмірів для того, щоб на ній могли вільно розташуватися пальці кисті руки 2 по всій довжині полички, щоб забезпечити можливість використання виробу в якомога більшому діапазоні різних розмірів. Також отвір 7 виконаний досить великим для того, щоб плавець легко мій вивільнити великий палець. Запропонований пристрій може бути виготовлений з гуми методом гарячого лиття під тиском за допомогою екструдера, матриць та прес-форм, або з карбону методом нашарування в формі та наступним вакуумним просочуванням епоксидною смолою та запіканням в автоклаві для формування пружно-еластичної лопаті. У випадку виготовлення пристрою за п. 3 формули та з гуми, ділянки бічної частини лопаті, обтічник з руків'ям та обмежувач ліктьового суглоба армуються жорсткою вставкою, яка виготовляється з водостійких міцних та жорстокіших матеріалів. Вставка протидіє вигину пристрою в будь-якому напрямку в ділянках закріплення, залишаючи іншу лопать еластично-пружною. У випадку виготовлення виробу з карбону жорсткість вказаних відповідних ділянок забезпечується необхідною кількістю шарів карбону на заданих ділянках. Підвищення жорсткості бічної частини лопаті 1, обтічника 3 з руків'ям 4 та обмежувача 6 виключає "зісковзування" руху лопаті зі заданої траєкторії руху руки, що дозволяє підвищити швидкість плавця при звичайному або підводному плаванні, підвищити ефективність тренувань при менших зусиллях плавця. Запропонований пристрій використовують наступним чином. Користувач-плавець закріплює на ліктьовому суглобі пристрій за допомогою стрічки-липучки 9, яку протягує крізь кріпильні отвори 8, які спеціально виконані на виступі-упорі 5 та обмежувачі 6. Просовує великі пальці в отвори 7, береться чотирма пальцями за руків'я 4, таким чином надійно утримуючи лопаті 1 на руках, що дає можливість виконувати лопатями 1 махові та гребні рухи в різних площинах відносно тулуба, а також повертати лопаті 1 під різноманітними кутами відносно тіла. При необхідності здійснити певні рухи пальцями та кистями рук, плавець витягує великі пальці з отворів 7, вивільнює кисті рук від лопатей та далі вільно використовує кисті та пальці рук у воді та під водою для підіймання та утримування предметів або використання інших знарядь без необхідності знімання з рук запропонованого плавального обладнання. Сукупність заявлених ознак корисної моделі робить конструкцію простою, зручною в користуванні, забезпечує можливість моделювання засобу під конкретного користувача та універсального щодо гребних зусиль, стилів плавання і вправ у воді та надає можливість вільного використання кистей та пальців рук у воді та під водою для підіймання та утримування предметів та використання інших знарядь без необхідності знімання з рук плавального обладнання, та можливістю його самостійного одягання та знімання. 2 UA 115161 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ручний пристрій для плавання у воді, що складається з лопаті та пристосування для кріплення на руці плавця, який відрізняється тим, що лопать додатково оснащена гідродинамічним обтічником передпліччя з руків'ям для утриманням його пальцями, виступомупором та обмежувачем ліктьового суглоба, причому на верхній частині обтічника виконаний отвір для великого пальця руки, а на виступі-упорі та обмежувачі виконані кріпильні отвори для можливості просовування в них пристосування для кріплення. 2. Ручний пристрій за п. 1, який відрізняється тим, що як пристосування для кріплення використано стрічку-липучку. 3. Ручний пристрій за п. 1, який відрізняється тим, що бічна частина лопаті, обтічник з руків'ям та обмежувач ліктьового суглоба виконані з жорсткого матеріалу. 3 UA 115161 U 4 UA 115161 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
