Спосіб вертикальної фіксації об’єктів дослідження під час проведення комп’ютерної томографії щелепно-лицевої та черепно-мозкової ділянок

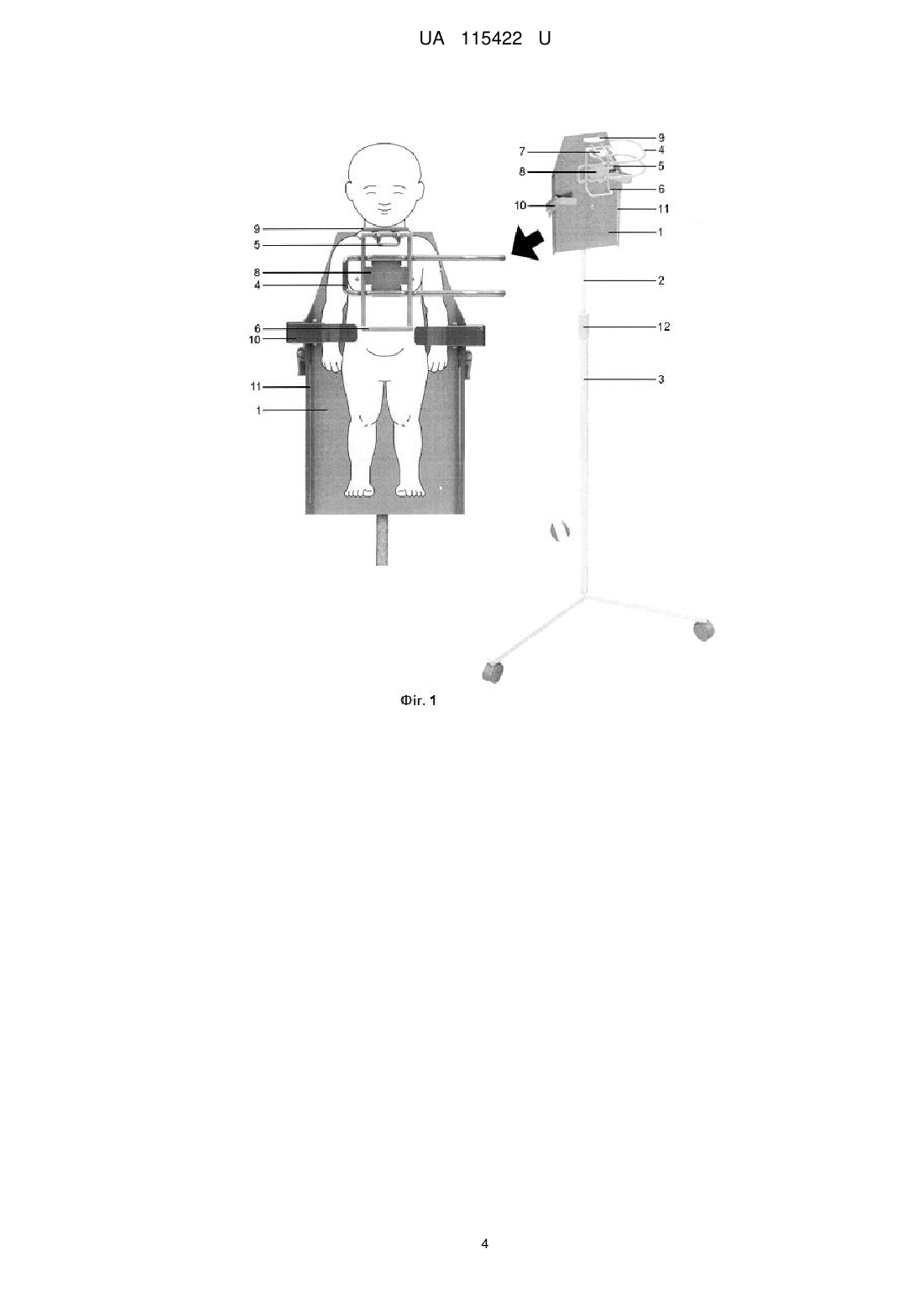

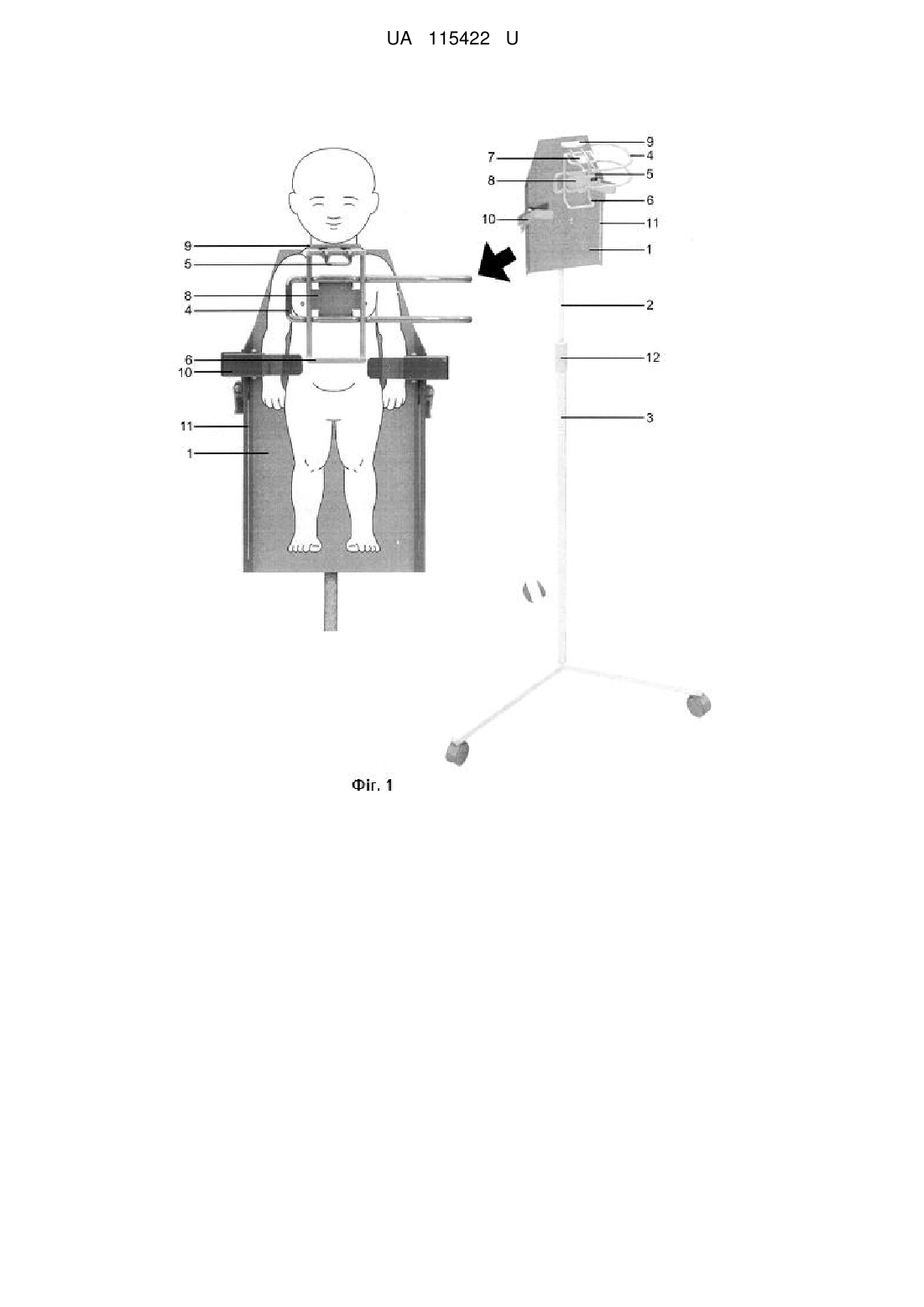

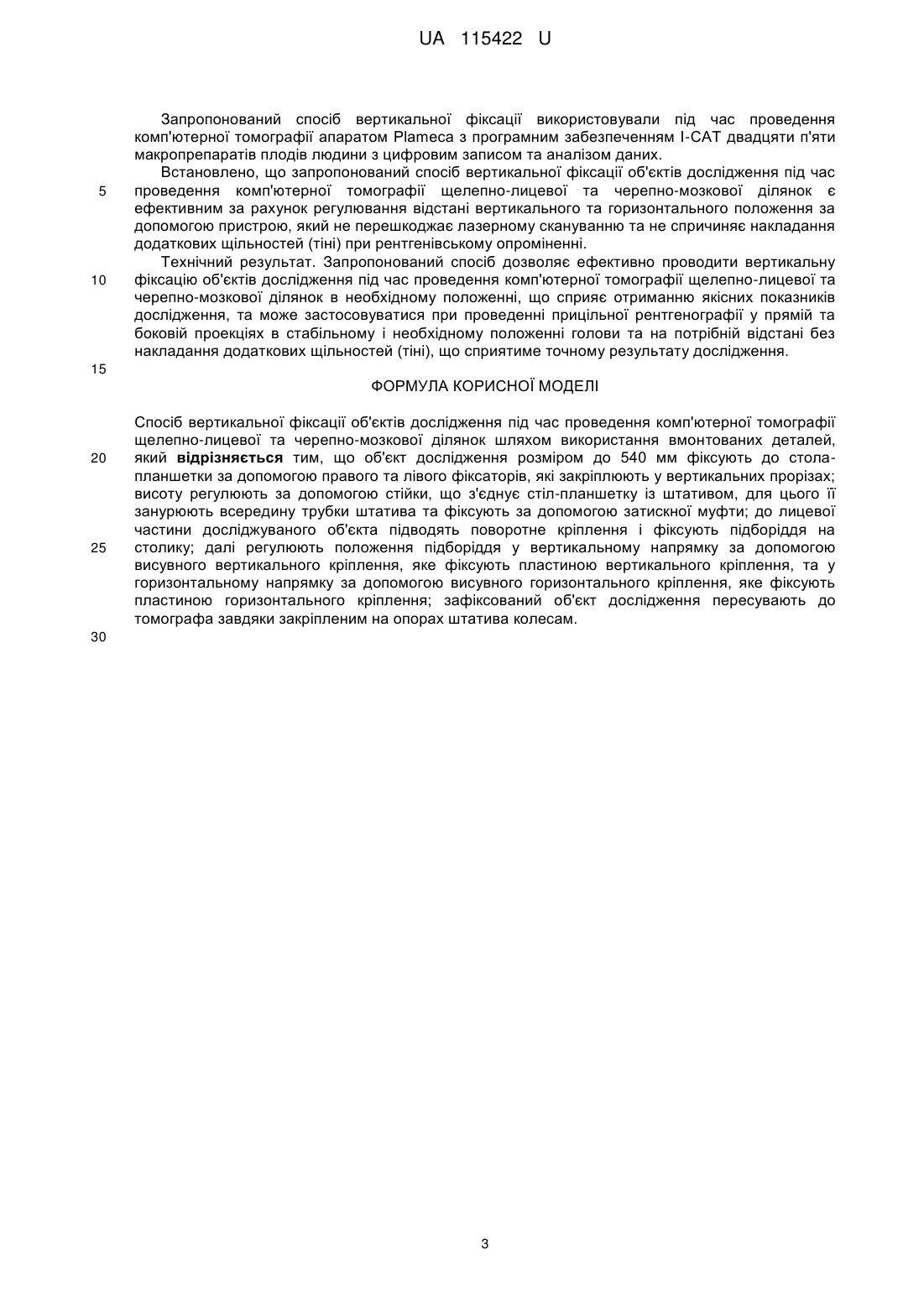

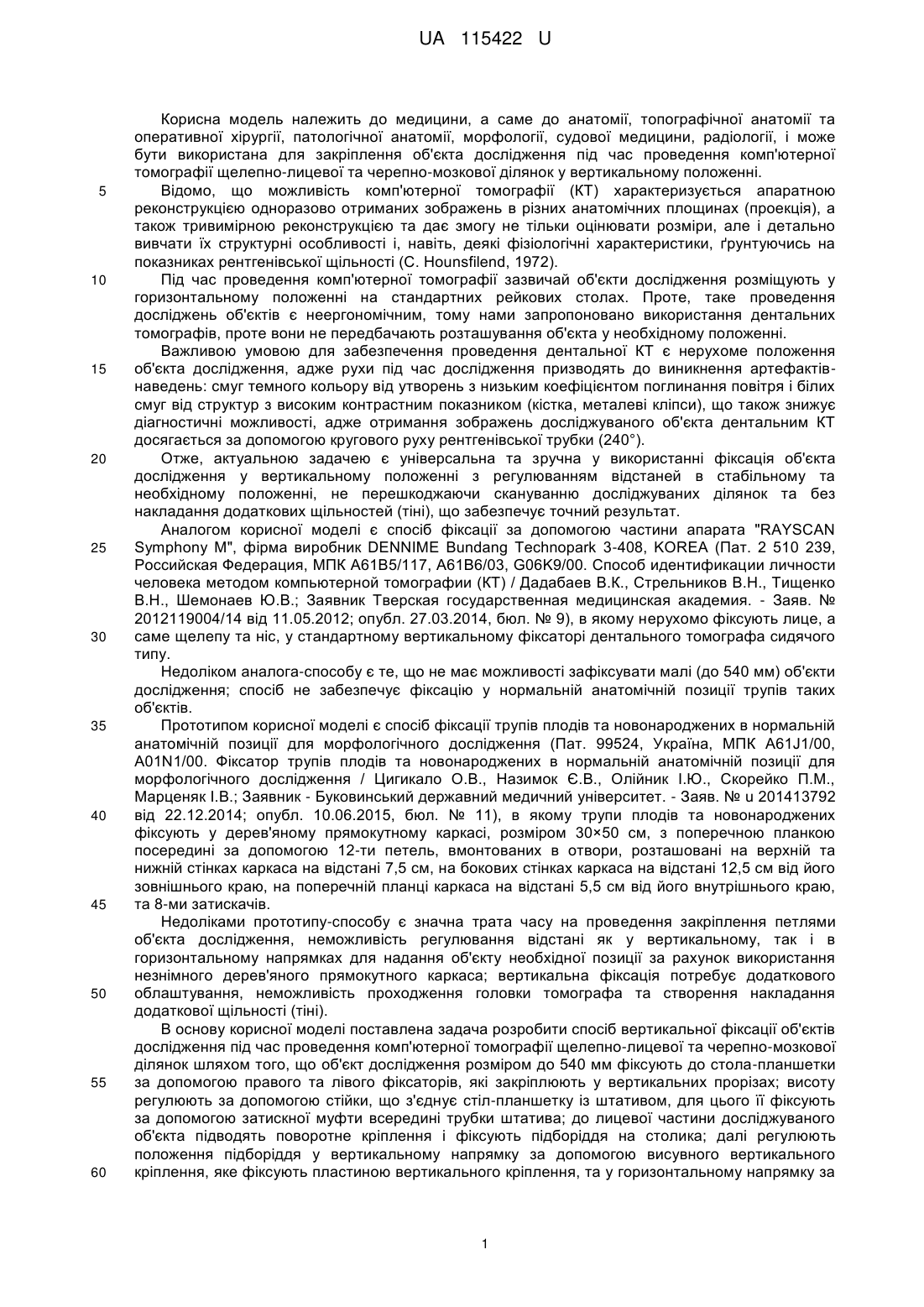

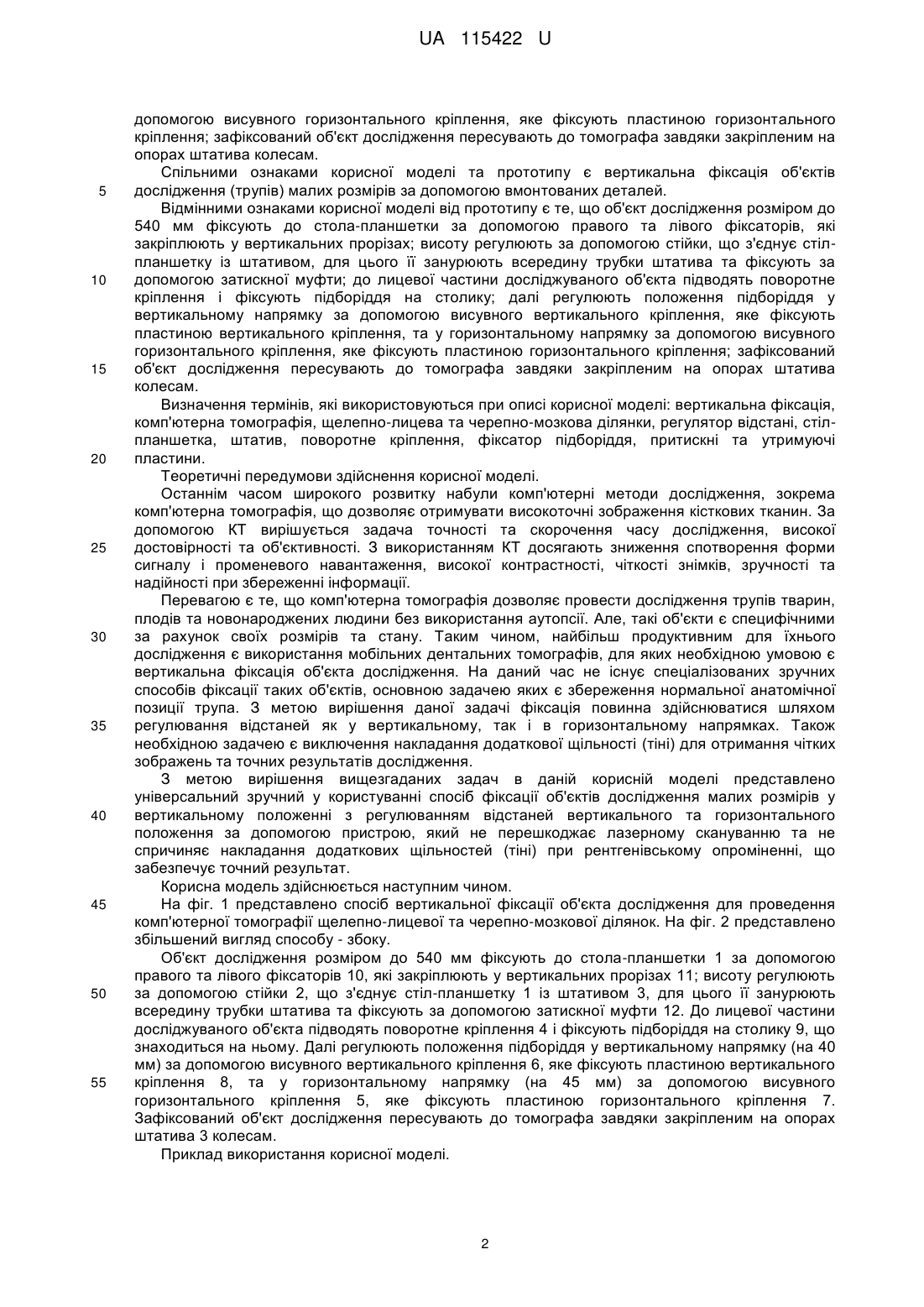

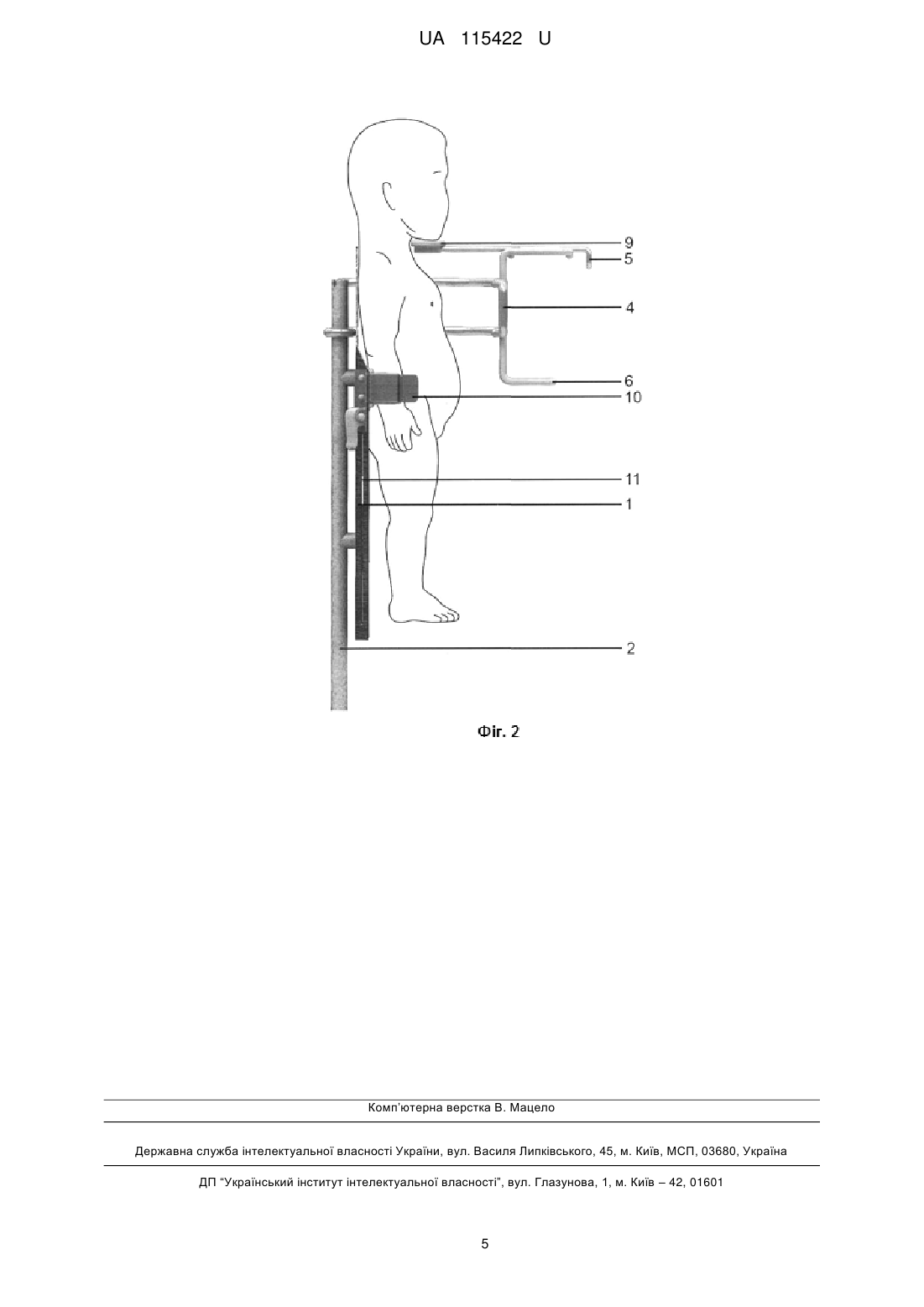

Реферат: Спосіб вертикальної фіксації об'єктів дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок шляхом використання вмонтованих деталей. При цьому об'єкт дослідження розміром до 540 мм фіксують до стола-планшетки за допомогою правого та лівого фіксаторів, які закріплюють у вертикальних прорізах. Висоту регулюють за допомогою стійки, що з'єднує стіл-планшетку із штативом, для цього її занурюють всередину трубки штатива та фіксують за допомогою затискної муфти. До лицевої частини досліджуваного об'єкта підводять поворотне кріплення і фіксують підборіддя на столику. Далі регулюють положення підборіддя у вертикальному напрямку за допомогою висувного вертикального кріплення, яке фіксують пластиною вертикального кріплення, та у горизонтальному напрямку за допомогою висувного горизонтального кріплення, яке фіксують пластиною горизонтального кріплення. Зафіксований об'єкт дослідження пересувають до томографа завдяки закріпленим на опорах штатива колесам. UA 115422 U (12) UA 115422 U UA 115422 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, морфології, судової медицини, радіології, і може бути використана для закріплення об'єкта дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок у вертикальному положенні. Відомо, що можливість комп'ютерної томографії (КТ) характеризується апаратною реконструкцією одноразово отриманих зображень в різних анатомічних площинах (проекція), а також тривимірною реконструкцією та дає змогу не тільки оцінювати розміри, але і детально вивчати їх структурні особливості і, навіть, деякі фізіологічні характеристики, ґрунтуючись на показниках рентгенівської щільності (С. Hounsfilend, 1972). Під час проведення комп'ютерної томографії зазвичай об'єкти дослідження розміщують у горизонтальному положенні на стандартних рейкових столах. Проте, таке проведення досліджень об'єктів є неергономічним, тому нами запропоновано використання дентальних томографів, проте вони не передбачають розташування об'єкта у необхідному положенні. Важливою умовою для забезпечення проведення дентальної КТ є нерухоме положення об'єкта дослідження, адже рухи під час дослідження призводять до виникнення артефактівнаведень: смуг темного кольору від утворень з низьким коефіцієнтом поглинання повітря і білих смуг від структур з високим контрастним показником (кістка, металеві кліпси), що також знижує діагностичні можливості, адже отримання зображень досліджуваного об'єкта дентальним КТ досягається за допомогою кругового руху рентгенівської трубки (240°). Отже, актуальною задачею є універсальна та зручна у використанні фіксація об'єкта дослідження у вертикальному положенні з регулюванням відстаней в стабільному та необхідному положенні, не перешкоджаючи скануванню досліджуваних ділянок та без накладання додаткових щільностей (тіні), що забезпечує точний результат. Аналогом корисної моделі є спосіб фіксації за допомогою частини апарата "RAYSCAN Symphony М", фірма виробник DENNIME Bundang Technopark 3-408, KOREA (Пат. 2 510 239, Российская Федерация, МПК А61В5/117, А61В6/03, G06K9/00. Способ идентификации личности человека методом компьютерной томографии (КТ) / Дадабаев В.К., Стрельников В.Н., Тищенко В.Н., Шемонаев Ю.В.; Заявник Тверская государственная медицинская академия. - Заяв. № 2012119004/14 від 11.05.2012; опубл. 27.03.2014, бюл. № 9), в якому нерухомо фіксують лице, а саме щелепу та ніс, у стандартному вертикальному фіксаторі дентального томографа сидячого типу. Недоліком аналога-способу є те, що не має можливості зафіксувати малі (до 540 мм) об'єкти дослідження; спосіб не забезпечує фіксацію у нормальній анатомічній позиції трупів таких об'єктів. Прототипом корисної моделі є спосіб фіксації трупів плодів та новонароджених в нормальній анатомічній позиції для морфологічного дослідження (Пат. 99524, Україна, МПК A61J1/00, A01N1/00. Фіксатор трупів плодів та новонароджених в нормальній анатомічній позиції для морфологічного дослідження / Цигикало О.В., Назимок Є.В., Олійник І.Ю., Скорейко П.М., Марценяк І.В.; Заявник - Буковинський державний медичний університет. - Заяв. № u 201413792 від 22.12.2014; опубл. 10.06.2015, бюл. № 11), в якому трупи плодів та новонароджених фіксують у дерев'яному прямокутному каркасі, розміром 30×50 см, з поперечною планкою посередині за допомогою 12-ти петель, вмонтованих в отвори, розташовані на верхній та нижній стінках каркаса на відстані 7,5 см, на бокових стінках каркаса на відстані 12,5 см від його зовнішнього краю, на поперечній планці каркаса на відстані 5,5 см від його внутрішнього краю, та 8-ми затискачів. Недоліками прототипу-способу є значна трата часу на проведення закріплення петлями об'єкта дослідження, неможливість регулювання відстані як у вертикальному, так і в горизонтальному напрямках для надання об'єкту необхідної позиції за рахунок використання незнімного дерев'яного прямокутного каркаса; вертикальна фіксація потребує додаткового облаштування, неможливість проходження головки томографа та створення накладання додаткової щільності (тіні). В основу корисної моделі поставлена задача розробити спосіб вертикальної фіксації об'єктів дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок шляхом того, що об'єкт дослідження розміром до 540 мм фіксують до стола-планшетки за допомогою правого та лівого фіксаторів, які закріплюють у вертикальних прорізах; висоту регулюють за допомогою стійки, що з'єднує стіл-планшетку із штативом, для цього її фіксують за допомогою затискної муфти всередині трубки штатива; до лицевої частини досліджуваного об'єкта підводять поворотне кріплення і фіксують підборіддя на столика; далі регулюють положення підборіддя у вертикальному напрямку за допомогою висувного вертикального кріплення, яке фіксують пластиною вертикального кріплення, та у горизонтальному напрямку за 1 UA 115422 U 5 10 15 20 25 30 35 40 45 50 55 допомогою висувного горизонтального кріплення, яке фіксують пластиною горизонтального кріплення; зафіксований об'єкт дослідження пересувають до томографа завдяки закріпленим на опорах штатива колесам. Спільними ознаками корисної моделі та прототипу є вертикальна фіксація об'єктів дослідження (трупів) малих розмірів за допомогою вмонтованих деталей. Відмінними ознаками корисної моделі від прототипу є те, що об'єкт дослідження розміром до 540 мм фіксують до стола-планшетки за допомогою правого та лівого фіксаторів, які закріплюють у вертикальних прорізах; висоту регулюють за допомогою стійки, що з'єднує стілпланшетку із штативом, для цього її занурюють всередину трубки штатива та фіксують за допомогою затискної муфти; до лицевої частини досліджуваного об'єкта підводять поворотне кріплення і фіксують підборіддя на столику; далі регулюють положення підборіддя у вертикальному напрямку за допомогою висувного вертикального кріплення, яке фіксують пластиною вертикального кріплення, та у горизонтальному напрямку за допомогою висувного горизонтального кріплення, яке фіксують пластиною горизонтального кріплення; зафіксований об'єкт дослідження пересувають до томографа завдяки закріпленим на опорах штатива колесам. Визначення термінів, які використовуються при описі корисної моделі: вертикальна фіксація, комп'ютерна томографія, щелепно-лицева та черепно-мозкова ділянки, регулятор відстані, стілпланшетка, штатив, поворотне кріплення, фіксатор підборіддя, притискні та утримуючі пластини. Теоретичні передумови здійснення корисної моделі. Останнім часом широкого розвитку набули комп'ютерні методи дослідження, зокрема комп'ютерна томографія, що дозволяє отримувати високоточні зображення кісткових тканин. За допомогою КТ вирішується задача точності та скорочення часу дослідження, високої достовірності та об'єктивності. З використанням КТ досягають зниження спотворення форми сигналу і променевого навантаження, високої контрастності, чіткості знімків, зручності та надійності при збереженні інформації. Перевагою є те, що комп'ютерна томографія дозволяє провести дослідження трупів тварин, плодів та новонароджених людини без використання аутопсії. Але, такі об'єкти є специфічними за рахунок своїх розмірів та стану. Таким чином, найбільш продуктивним для їхнього дослідження є використання мобільних дентальних томографів, для яких необхідною умовою є вертикальна фіксація об'єкта дослідження. На даний час не існує спеціалізованих зручних способів фіксації таких об'єктів, основною задачею яких є збереження нормальної анатомічної позиції трупа. З метою вирішення даної задачі фіксація повинна здійснюватися шляхом регулювання відстаней як у вертикальному, так і в горизонтальному напрямках. Також необхідною задачею є виключення накладання додаткової щільності (тіні) для отримання чітких зображень та точних результатів дослідження. З метою вирішення вищезгаданих задач в даній корисній моделі представлено універсальний зручний у користуванні спосіб фіксації об'єктів дослідження малих розмірів у вертикальному положенні з регулюванням відстаней вертикального та горизонтального положення за допомогою пристрою, який не перешкоджає лазерному скануванню та не спричиняє накладання додаткових щільностей (тіні) при рентгенівському опроміненні, що забезпечує точний результат. Корисна модель здійснюється наступним чином. На фіг. 1 представлено спосіб вертикальної фіксації об'єкта дослідження для проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок. На фіг. 2 представлено збільшений вигляд способу - збоку. Об'єкт дослідження розміром до 540 мм фіксують до стола-планшетки 1 за допомогою правого та лівого фіксаторів 10, які закріплюють у вертикальних прорізах 11; висоту регулюють за допомогою стійки 2, що з'єднує стіл-планшетку 1 із штативом 3, для цього її занурюють всередину трубки штатива та фіксують за допомогою затискної муфти 12. До лицевої частини досліджуваного об'єкта підводять поворотне кріплення 4 і фіксують підборіддя на столику 9, що знаходиться на ньому. Далі регулюють положення підборіддя у вертикальному напрямку (на 40 мм) за допомогою висувного вертикального кріплення 6, яке фіксують пластиною вертикального кріплення 8, та у горизонтальному напрямку (на 45 мм) за допомогою висувного горизонтального кріплення 5, яке фіксують пластиною горизонтального кріплення 7. Зафіксований об'єкт дослідження пересувають до томографа завдяки закріпленим на опорах штатива 3 колесам. Приклад використання корисної моделі. 2 UA 115422 U 5 10 Запропонований спосіб вертикальної фіксації використовували під час проведення комп'ютерної томографії апаратом Plameca з програмним забезпеченням І-САТ двадцяти п'яти макропрепаратів плодів людини з цифровим записом та аналізом даних. Встановлено, що запропонований спосіб вертикальної фіксації об'єктів дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок є ефективним за рахунок регулювання відстані вертикального та горизонтального положення за допомогою пристрою, який не перешкоджає лазерному скануванню та не спричиняє накладання додаткових щільностей (тіні) при рентгенівському опроміненні. Технічний результат. Запропонований спосіб дозволяє ефективно проводити вертикальну фіксацію об'єктів дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок в необхідному положенні, що сприяє отриманню якісних показників дослідження, та може застосовуватися при проведенні прицільної рентгенографії у прямій та боковій проекціях в стабільному і необхідному положенні голови та на потрібній відстані без накладання додаткових щільностей (тіні), що сприятиме точному результату дослідження. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб вертикальної фіксації об'єктів дослідження під час проведення комп'ютерної томографії щелепно-лицевої та черепно-мозкової ділянок шляхом використання вмонтованих деталей, який відрізняється тим, що об'єкт дослідження розміром до 540 мм фіксують до столапланшетки за допомогою правого та лівого фіксаторів, які закріплюють у вертикальних прорізах; висоту регулюють за допомогою стійки, що з'єднує стіл-планшетку із штативом, для цього її занурюють всередину трубки штатива та фіксують за допомогою затискної муфти; до лицевої частини досліджуваного об'єкта підводять поворотне кріплення і фіксують підборіддя на столику; далі регулюють положення підборіддя у вертикальному напрямку за допомогою висувного вертикального кріплення, яке фіксують пластиною вертикального кріплення, та у горизонтальному напрямку за допомогою висувного горизонтального кріплення, яке фіксують пластиною горизонтального кріплення; зафіксований об'єкт дослідження пересувають до томографа завдяки закріпленим на опорах штатива колесам. 30 3 UA 115422 U 4 UA 115422 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
