Розбірний пристрій для фіксації дрібних тварин

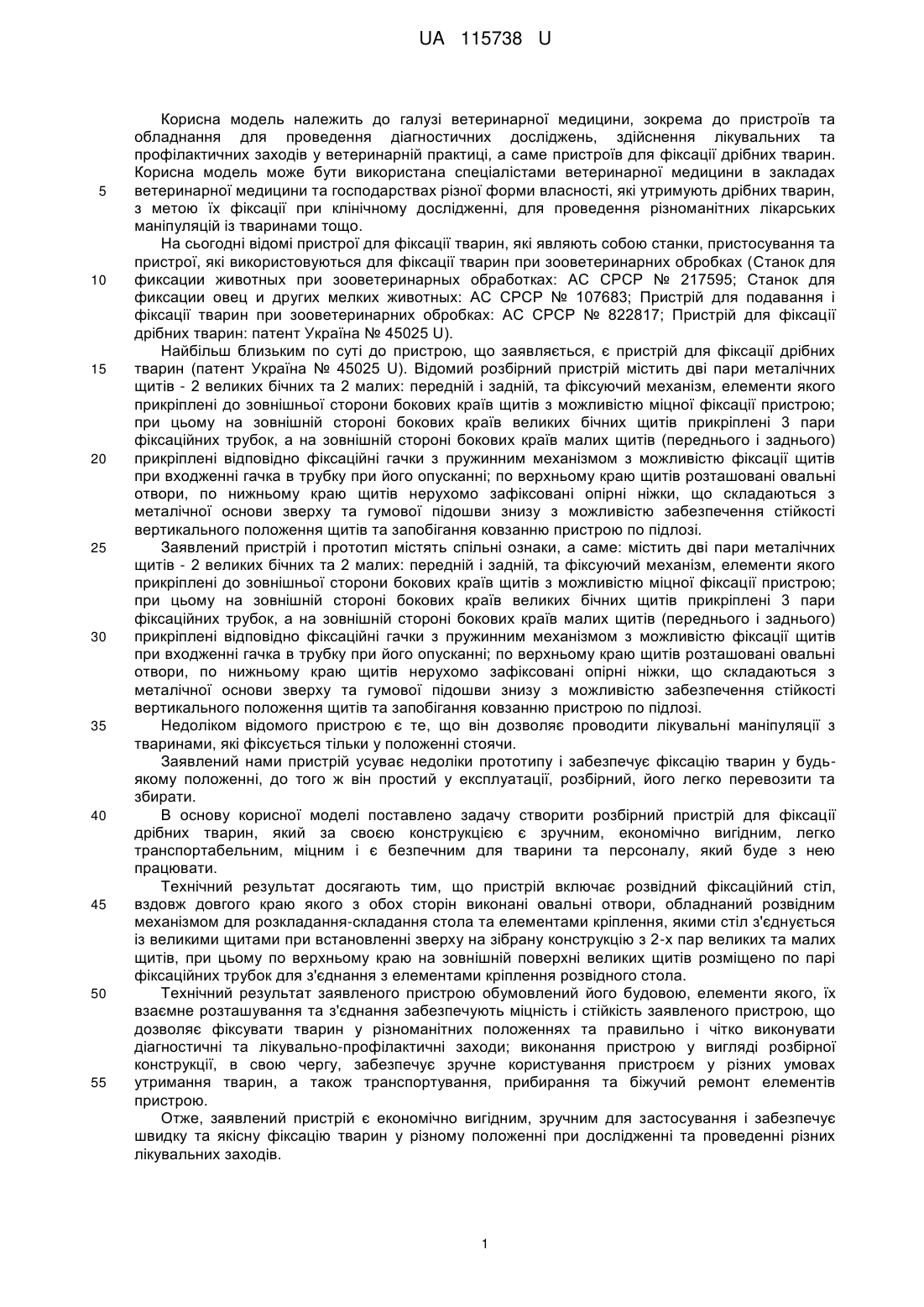

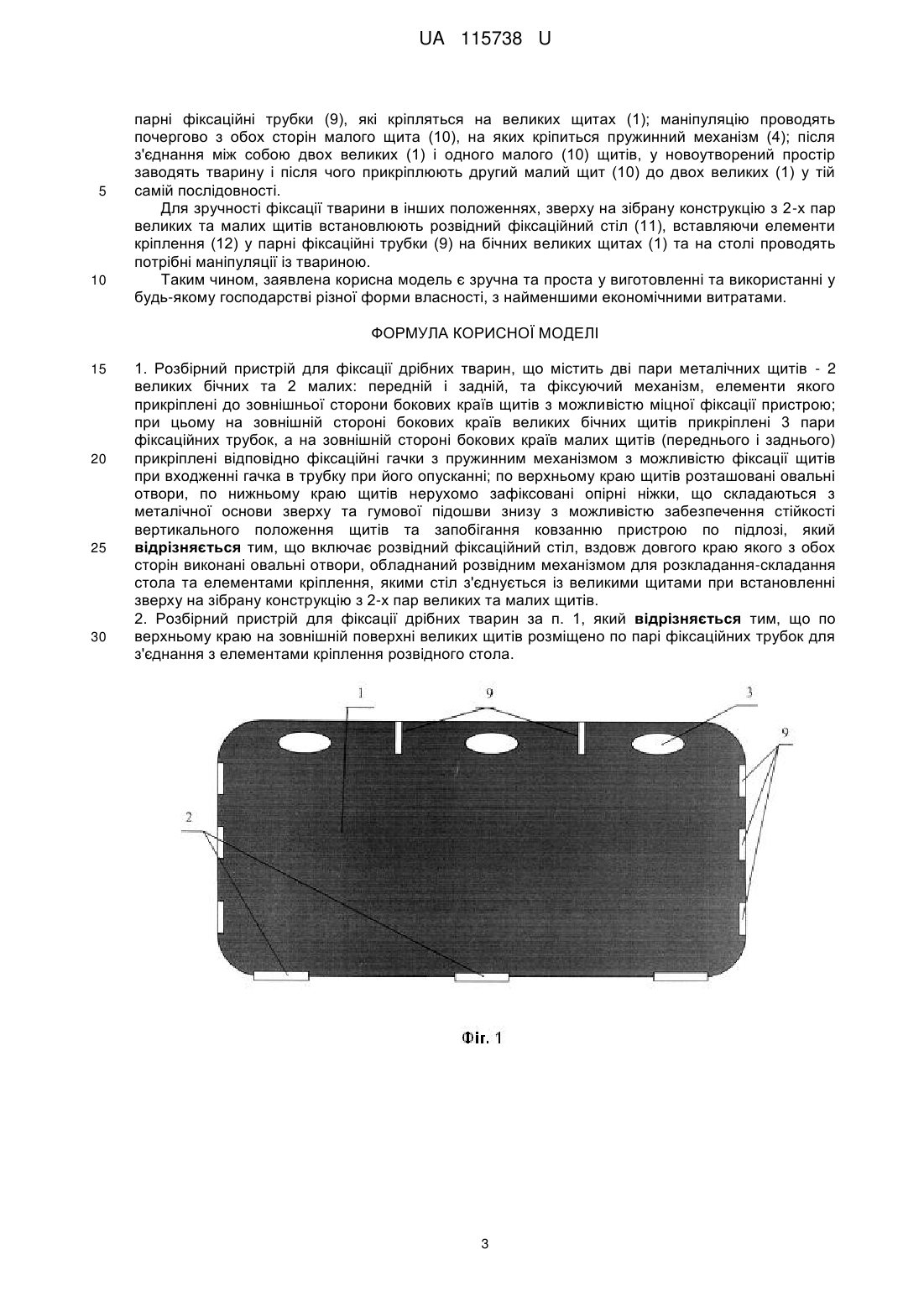

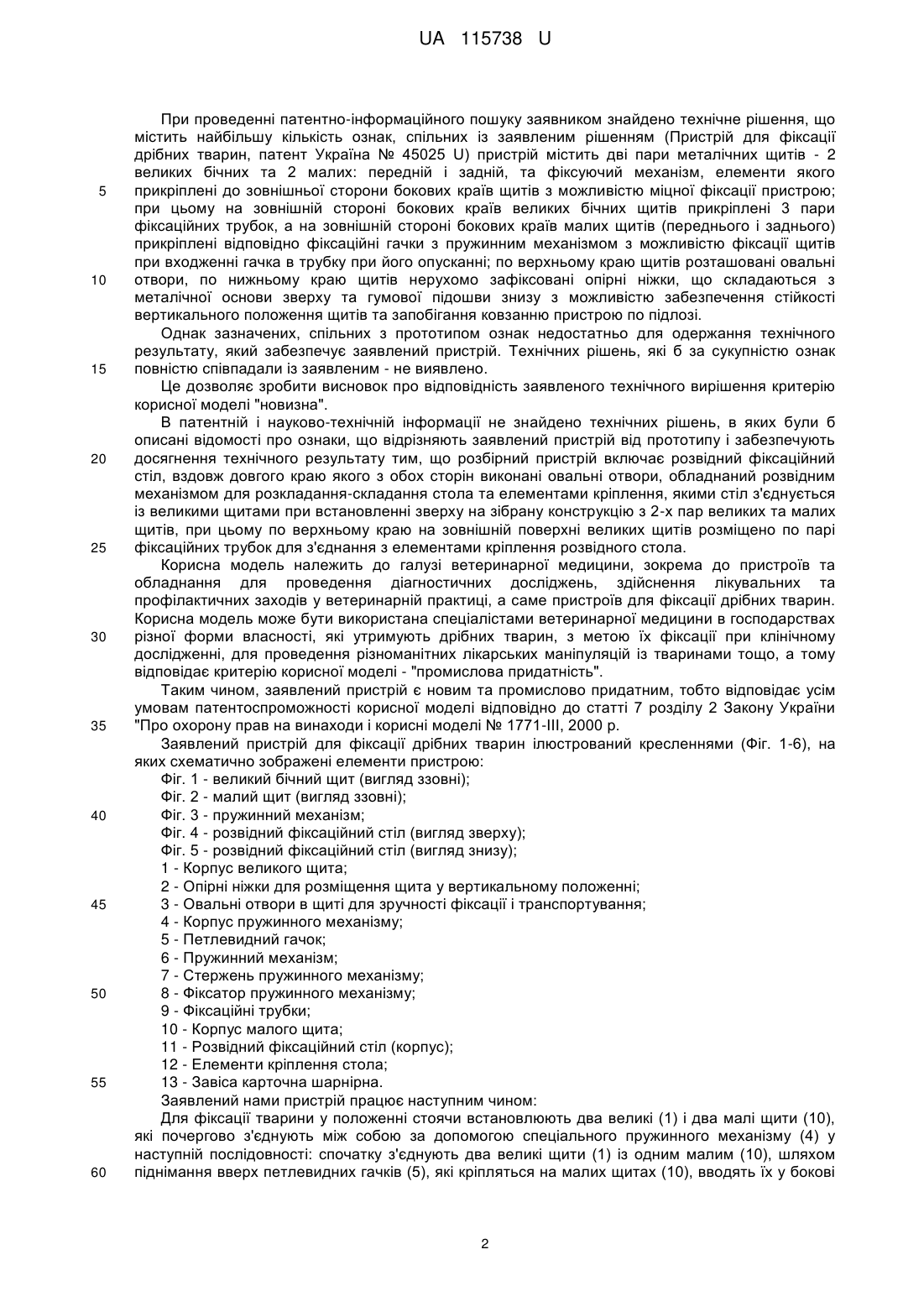

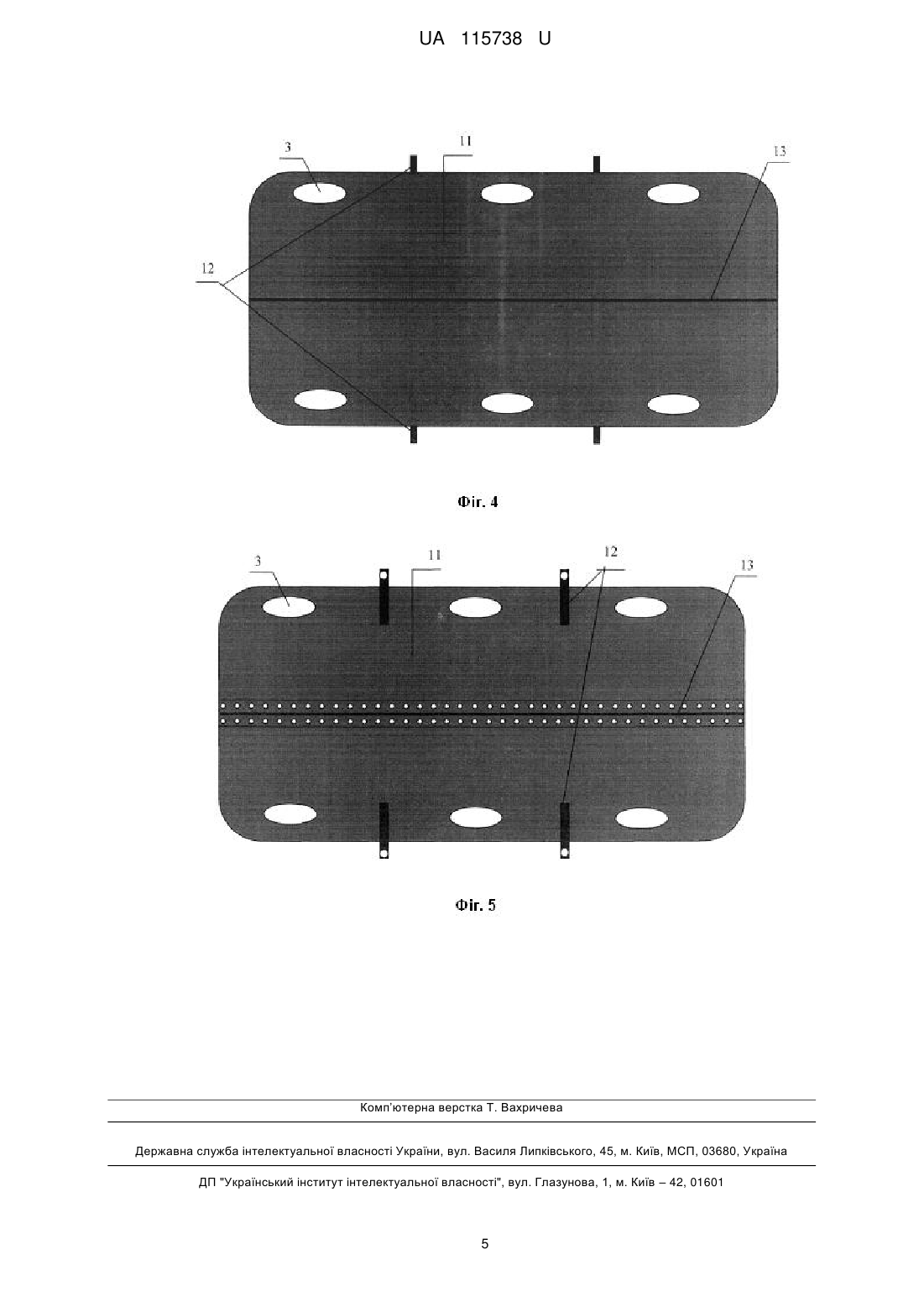

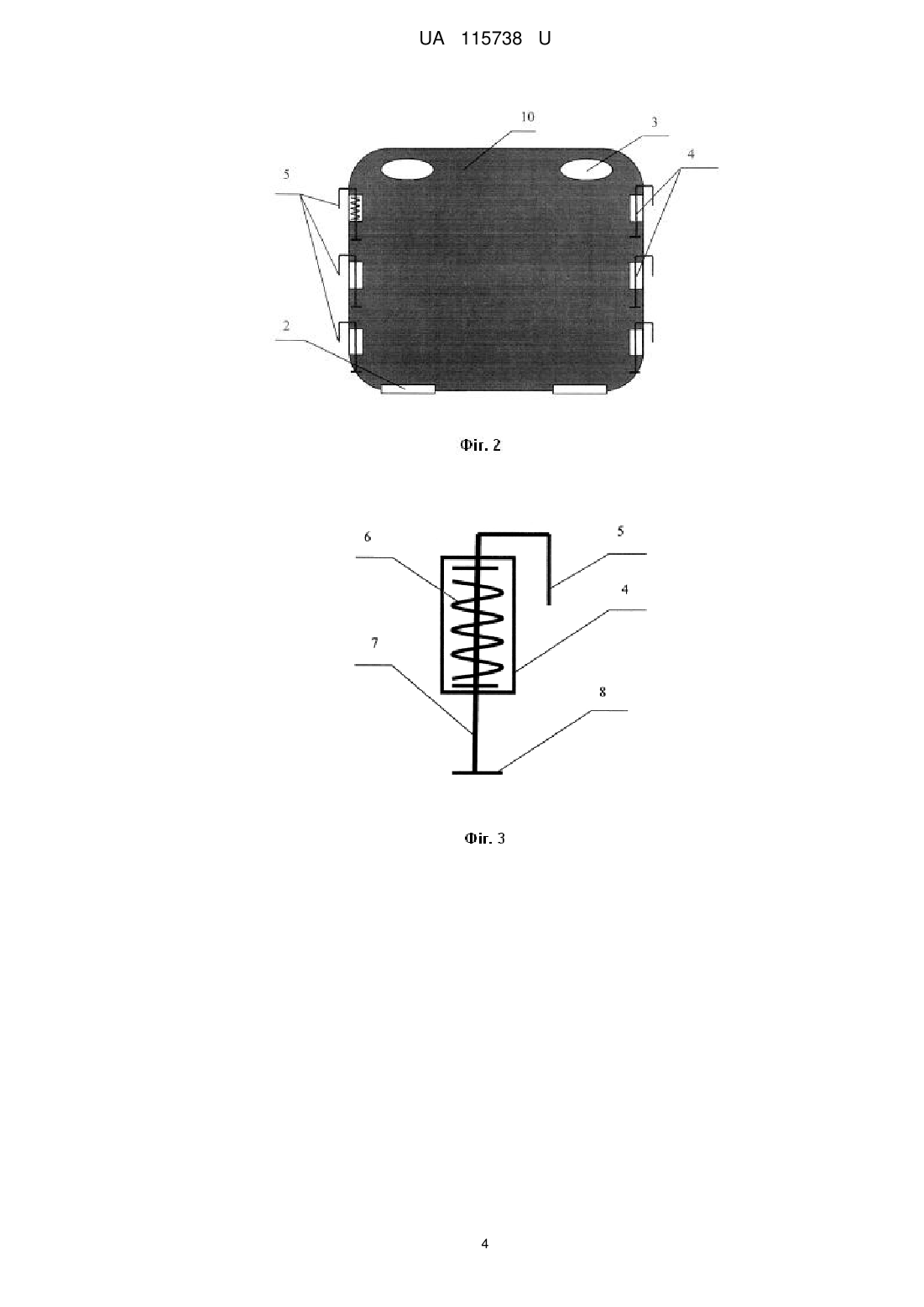

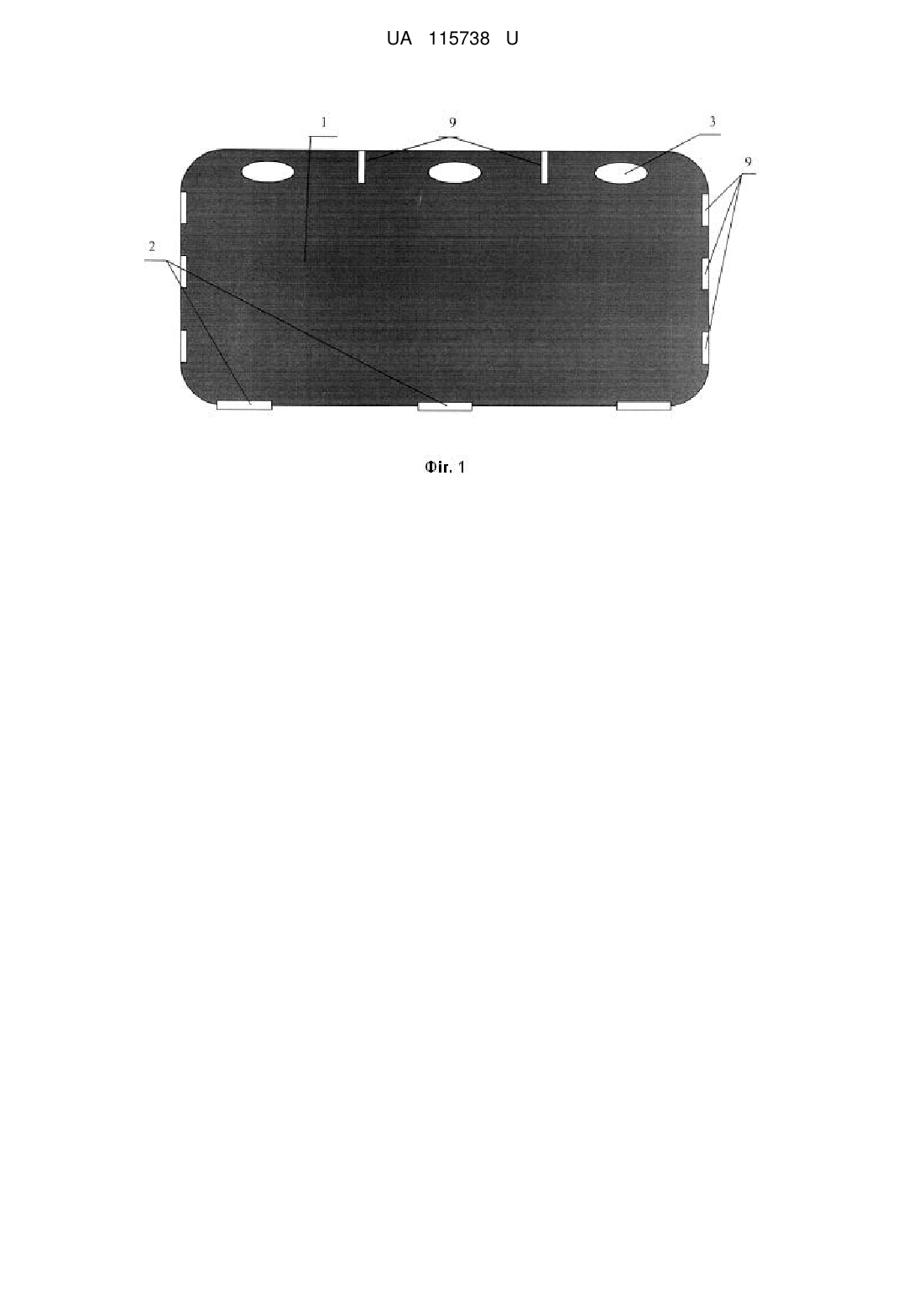

Реферат: Розбірний пристрій для фіксації дрібних тварин містить дві пари металічних щитів - 2 великих бічних та 2 малих: передній і задній, та фіксуючий механізм, елементи якого прикріплені до зовнішньої сторони бокових країв щитів з можливістю міцної фіксації пристрою; при цьому на зовнішній стороні бокових країв великих бічних щитів прикріплені 3 пари фіксаційних трубок, а на зовнішній стороні бокових країв малих щитів прикріплені відповідно фіксаційні гачки з пружинним механізмом; по верхньому краю щитів розташовані овальні отвори, по нижньому краю щитів нерухомо зафіксовані опірні ніжки, що складаються з металічної основи зверху та гумової підошви знизу. При цьому пристрій містить розвідний фіксаційний стіл, вздовж довгого краю якого з обох сторін виконані овальні отвори, обладнаний розвідним механізмом для розкладання-складання стола та елементами кріплення, якими стіл з'єднується із великими щитами при встановленні зверху на зібрану конструкцію з 2-х пар великих та малих щитів. UA 115738 U (54) РОЗБІРНИЙ ПРИСТРІЙ ДЛЯ ФІКСАЦІЇ ДРІБНИХ ТВАРИН UA 115738 U UA 115738 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі ветеринарної медицини, зокрема до пристроїв та обладнання для проведення діагностичних досліджень, здійснення лікувальних та профілактичних заходів у ветеринарній практиці, а саме пристроїв для фіксації дрібних тварин. Корисна модель може бути використана спеціалістами ветеринарної медицини в закладах ветеринарної медицини та господарствах різної форми власності, які утримують дрібних тварин, з метою їх фіксації при клінічному дослідженні, для проведення різноманітних лікарських маніпуляцій із тваринами тощо. На сьогодні відомі пристрої для фіксації тварин, які являють собою станки, пристосування та пристрої, які використовуються для фіксації тварин при зооветеринарних обробках (Станок для фиксации животных при зооветеринарных обработках: АС СРСР № 217595; Станок для фиксации овец и других мелких животных: АС СРСР № 107683; Пристрій для подавання і фіксації тварин при зооветеринарних обробках: АС СРСР № 822817; Пристрій для фіксації дрібних тварин: патент Україна № 45025 U). Найбільш близьким по суті до пристрою, що заявляється, є пристрій для фіксації дрібних тварин (патент Україна № 45025 U). Відомий розбірний пристрій містить дві пари металічних щитів - 2 великих бічних та 2 малих: передній і задній, та фіксуючий механізм, елементи якого прикріплені до зовнішньої сторони бокових країв щитів з можливістю міцної фіксації пристрою; при цьому на зовнішній стороні бокових країв великих бічних щитів прикріплені 3 пари фіксаційних трубок, а на зовнішній стороні бокових країв малих щитів (переднього і заднього) прикріплені відповідно фіксаційні гачки з пружинним механізмом з можливістю фіксації щитів при входженні гачка в трубку при його опусканні; по верхньому краю щитів розташовані овальні отвори, по нижньому краю щитів нерухомо зафіксовані опірні ніжки, що складаються з металічної основи зверху та гумової підошви знизу з можливістю забезпечення стійкості вертикального положення щитів та запобігання ковзанню пристрою по підлозі. Заявлений пристрій і прототип містять спільні ознаки, а саме: містить дві пари металічних щитів - 2 великих бічних та 2 малих: передній і задній, та фіксуючий механізм, елементи якого прикріплені до зовнішньої сторони бокових країв щитів з можливістю міцної фіксації пристрою; при цьому на зовнішній стороні бокових країв великих бічних щитів прикріплені 3 пари фіксаційних трубок, а на зовнішній стороні бокових країв малих щитів (переднього і заднього) прикріплені відповідно фіксаційні гачки з пружинним механізмом з можливістю фіксації щитів при входженні гачка в трубку при його опусканні; по верхньому краю щитів розташовані овальні отвори, по нижньому краю щитів нерухомо зафіксовані опірні ніжки, що складаються з металічної основи зверху та гумової підошви знизу з можливістю забезпечення стійкості вертикального положення щитів та запобігання ковзанню пристрою по підлозі. Недоліком відомого пристрою є те, що він дозволяє проводити лікувальні маніпуляції з тваринами, які фіксується тільки у положенні стоячи. Заявлений нами пристрій усуває недоліки прототипу і забезпечує фіксацію тварин у будьякому положенні, до того ж він простий у експлуатації, розбірний, його легко перевозити та збирати. В основу корисної моделі поставлено задачу створити розбірний пристрій для фіксації дрібних тварин, який за своєю конструкцією є зручним, економічновигідним, легко транспортабельним, міцним і є безпечним для тварини та персоналу, який буде з нею працювати. Технічний результат досягають тим, що пристрій включає розвідний фіксаційний стіл, вздовж довгого краю якого з обох сторін виконані овальні отвори, обладнаний розвідним механізмом для розкладання-складання стола та елементами кріплення, якими стіл з'єднується із великими щитами при встановленні зверху на зібрану конструкцію з 2-х пар великих та малих щитів, при цьому по верхньому краю на зовнішній поверхні великих щитів розміщено по парі фіксаційних трубок для з'єднання з елементами кріплення розвідного стола. Технічний результат заявленого пристрою обумовлений його будовою, елементи якого, їх взаємне розташування та з'єднання забезпечують міцність і стійкість заявленого пристрою, що дозволяє фіксувати тварин у різноманітних положеннях та правильно і чітко виконувати діагностичні та лікувально-профілактичні заходи; виконання пристрою у вигляді розбірної конструкції, в свою чергу, забезпечує зручне користування пристроєм у різних умовах утримання тварин, а також транспортування, прибирання та біжучий ремонт елементів пристрою. Отже, заявлений пристрій є економічно вигідним, зручним для застосування і забезпечує швидку та якісну фіксацію тварин у різному положенні при дослідженні та проведенні різних лікувальних заходів. 1 UA 115738 U 5 10 15 20 25 30 35 40 45 50 55 60 При проведенні патентно-інформаційного пошуку заявником знайдено технічне рішення, що містить найбільшу кількість ознак, спільних із заявленим рішенням (Пристрій для фіксації дрібних тварин, патент Україна № 45025 U) пристрій містить дві пари металічних щитів - 2 великих бічних та 2 малих: передній і задній, та фіксуючий механізм, елементи якого прикріплені до зовнішньої сторони бокових країв щитів з можливістю міцної фіксації пристрою; при цьому на зовнішній стороні бокових країв великих бічних щитів прикріплені 3 пари фіксаційних трубок, а на зовнішній стороні бокових країв малих щитів (переднього і заднього) прикріплені відповідно фіксаційні гачки з пружинним механізмом з можливістю фіксації щитів при входженні гачка в трубку при його опусканні; по верхньому краю щитів розташовані овальні отвори, по нижньому краю щитів нерухомо зафіксовані опірні ніжки, що складаються з металічної основи зверху та гумової підошви знизу з можливістю забезпечення стійкості вертикального положення щитів та запобігання ковзанню пристрою по підлозі. Однак зазначених, спільних з прототипом ознак недостатньо для одержання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак повністю співпадали із заявленим - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного вирішення критерію корисної моделі "новизна". В патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату тим, що розбірний пристрій включає розвідний фіксаційний стіл, вздовж довгого краю якого з обох сторін виконані овальні отвори, обладнаний розвідним механізмом для розкладання-складання стола та елементами кріплення, якими стіл з'єднується із великими щитами при встановленні зверху на зібрану конструкцію з 2-х пар великих та малих щитів, при цьому по верхньому краю на зовнішній поверхні великих щитів розміщено по парі фіксаційних трубок для з'єднання з елементами кріплення розвідного стола. Корисна модель належить до галузі ветеринарної медицини, зокрема до пристроїв та обладнання для проведення діагностичних досліджень, здійснення лікувальних та профілактичних заходів у ветеринарній практиці, а саме пристроїв для фіксації дрібних тварин. Корисна модель може бути використана спеціалістами ветеринарної медицини в господарствах різної форми власності, які утримують дрібних тварин, з метою їх фіксації при клінічному дослідженні, для проведення різноманітних лікарських маніпуляцій із тваринами тощо, а тому відповідає критерію корисної моделі - "промислова придатність". Таким чином, заявлений пристрій є новим та промислово придатним, тобто відповідає усім умовам патентоспроможності корисної моделі відповідно до статті 7 розділу 2 Закону України "Про охорону прав на винаходи і корисні моделі № 1771-III, 2000 р. Заявлений пристрій для фіксації дрібних тварин ілюстрований кресленнями (Фіг. 1-6), на яких схематично зображені елементи пристрою: Фіг. 1 -великий бічний щит (вигляд ззовні); Фіг. 2 - малий щит (вигляд ззовні); Фіг. 3 - пружинний механізм; Фіг. 4 - розвідний фіксаційний стіл (вигляд зверху); Фіг. 5 - розвідний фіксаційний стіл (вигляд знизу); 1 - Корпус великого щита; 2 - Опірні ніжки для розміщення щита у вертикальному положенні; 3 - Овальні отвори в щиті для зручності фіксації і транспортування; 4 - Корпус пружинного механізму; 5 - Петлевидний гачок; 6 - Пружинний механізм; 7 - Стержень пружинного механізму; 8 - Фіксатор пружинного механізму; 9 - Фіксаційні трубки; 10 - Корпус малого щита; 11 - Розвідний фіксаційний стіл (корпус); 12 - Елементи кріплення стола; 13 - Завіса карточна шарнірна. Заявлений нами пристрій працює наступним чином: Для фіксації тварини у положенні стоячи встановлюють два великі (1) і два малі щити (10), які почергово з'єднують між собою за допомогою спеціального пружинного механізму (4) у наступній послідовності: спочатку з'єднують два великі щити (1) із одним малим (10), шляхом піднімання вверх петлевидних гачків (5), які кріпляться на малих щитах (10), вводять їх у бокові 2 UA 115738 U 5 10 парні фіксаційні трубки (9), які кріпляться на великих щитах (1); маніпуляцію проводять почергово з обох сторін малого щита (10), на яких кріпиться пружинний механізм (4); після з'єднання між собою двох великих (1) і одного малого (10) щитів, у новоутворений простір заводять тварину і після чого прикріплюють другий малий щит (10) до двох великих (1) у тій самій послідовності. Для зручності фіксації тварини в інших положеннях, зверху на зібрану конструкцію з 2-х пар великих та малих щитів встановлюють розвідний фіксаційний стіл (11), вставляючи елементи кріплення (12) у парні фіксаційні трубки (9) на бічних великих щитах (1) та на столі проводять потрібні маніпуляції із твариною. Таким чином, заявлена корисна модель є зручна та проста у виготовленні та використанні у будь-якому господарстві різної форми власності, з найменшими економічними витратами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Розбірний пристрій для фіксації дрібних тварин, що містить дві пари металічних щитів - 2 великих бічних та 2 малих: передній і задній, та фіксуючий механізм, елементи якого прикріплені до зовнішньої сторони бокових країв щитів з можливістю міцної фіксації пристрою; при цьому на зовнішній стороні бокових країв великих бічних щитів прикріплені 3 пари фіксаційних трубок, а на зовнішній стороні бокових країв малих щитів (переднього і заднього) прикріплені відповідно фіксаційні гачки з пружинним механізмом з можливістю фіксації щитів при входженні гачка в трубку при його опусканні; по верхньому краю щитів розташовані овальні отвори, по нижньому краю щитів нерухомо зафіксовані опірні ніжки, що складаються з металічної основи зверху та гумової підошви знизу з можливістю забезпечення стійкості вертикального положення щитів та запобігання ковзанню пристрою по підлозі, який відрізняється тим, що включає розвідний фіксаційний стіл, вздовж довгого краю якого з обох сторін виконані овальні отвори, обладнаний розвідним механізмом для розкладання-складання стола та елементами кріплення, якими стіл з'єднується із великими щитами при встановленні зверху на зібрану конструкцію з 2-х пар великих та малих щитів. 2. Розбірний пристрій для фіксації дрібних тварин за п. 1, який відрізняється тим, що по верхньому краю на зовнішній поверхні великих щитів розміщено по парі фіксаційних трубок для з'єднання з елементами кріплення розвідного стола. 3 UA 115738 U 4 UA 115738 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
