Пакер

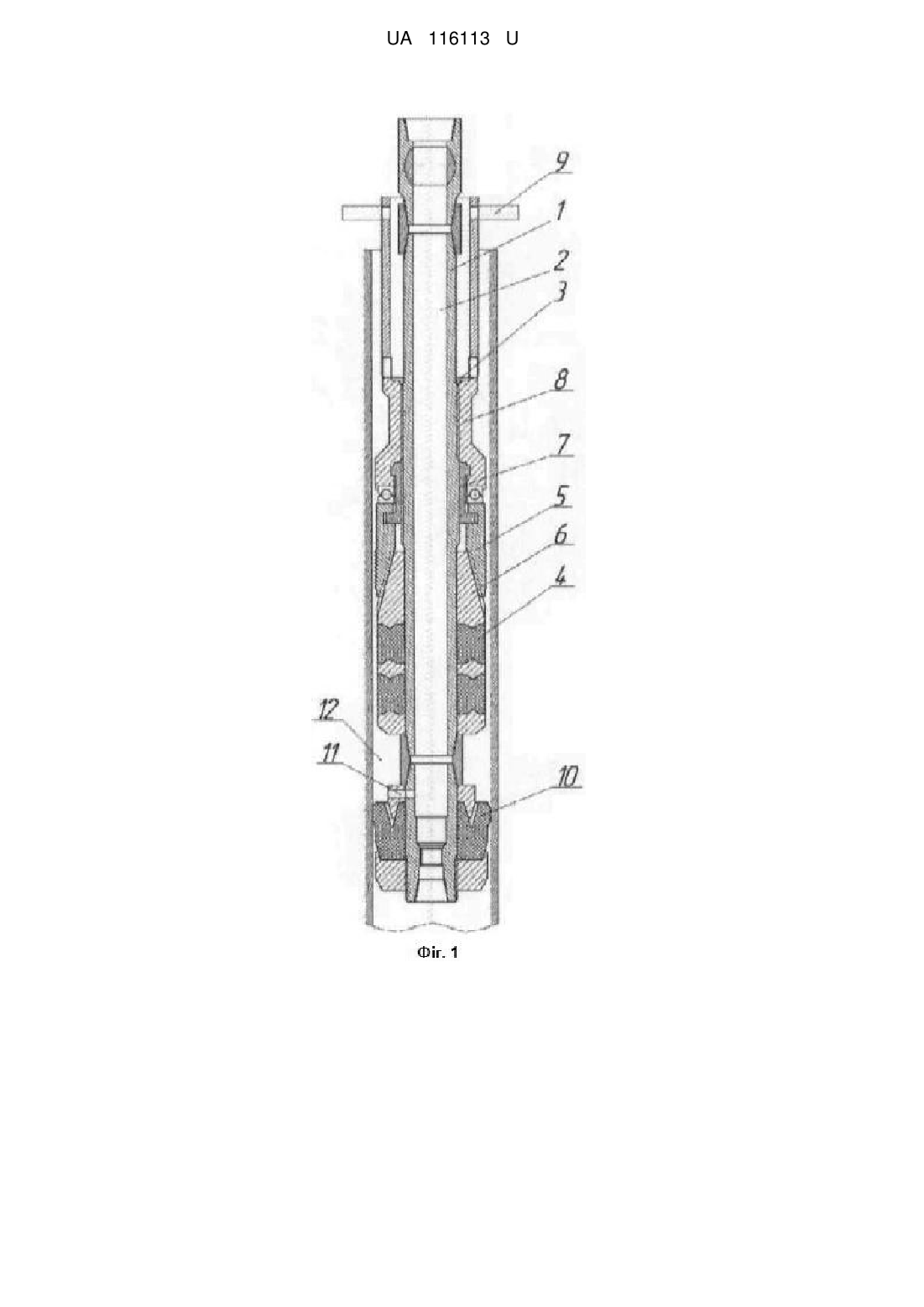

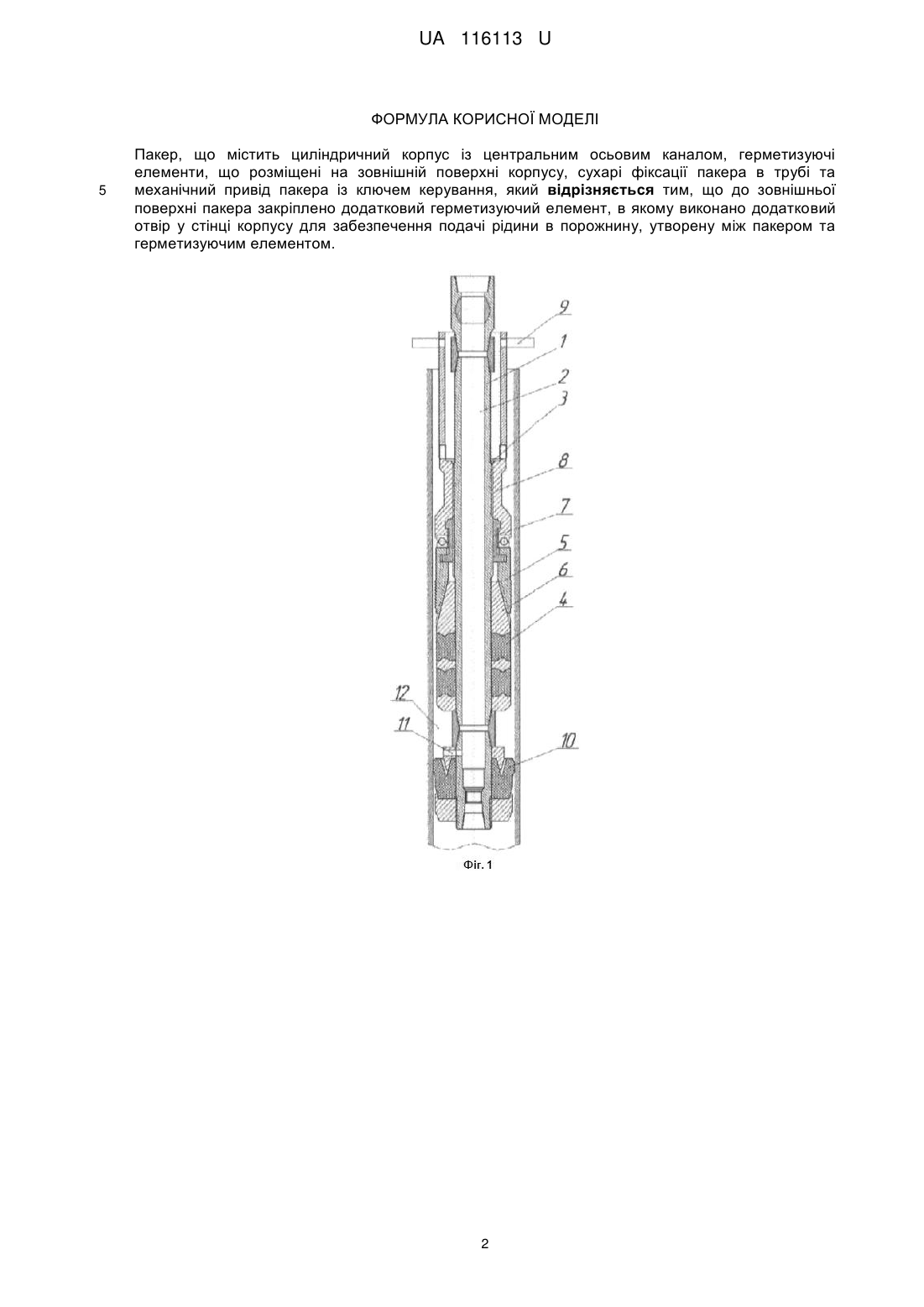

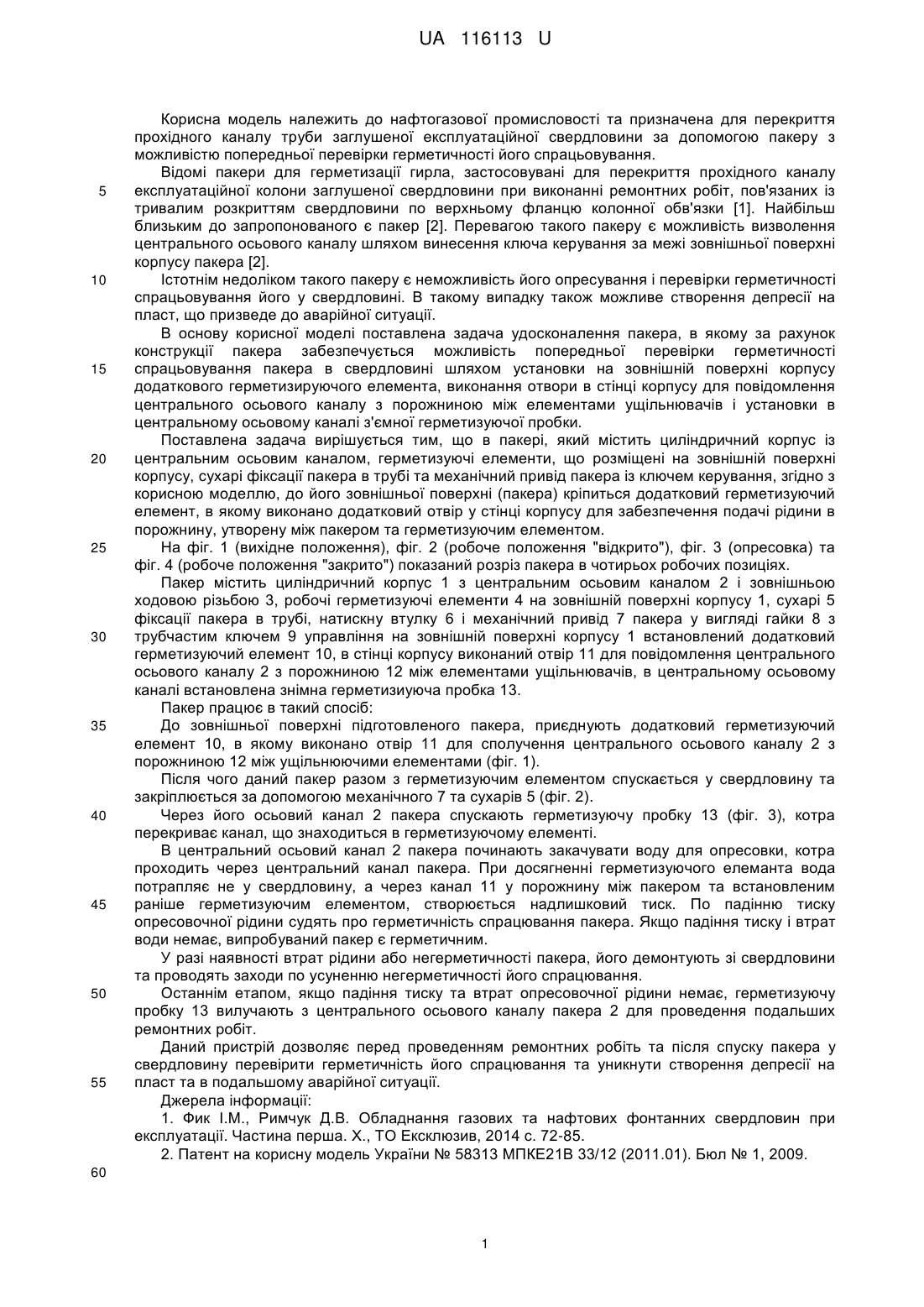

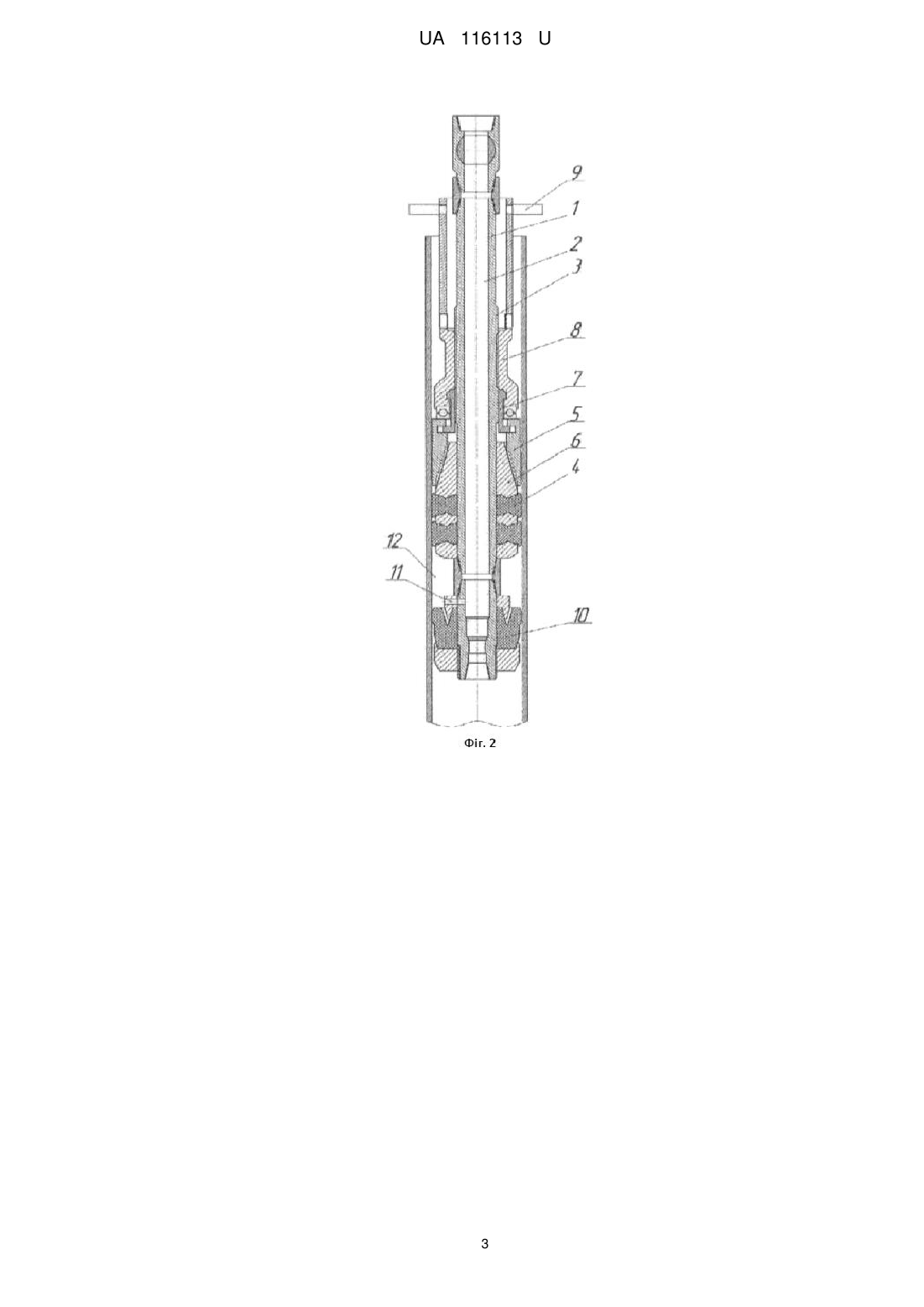

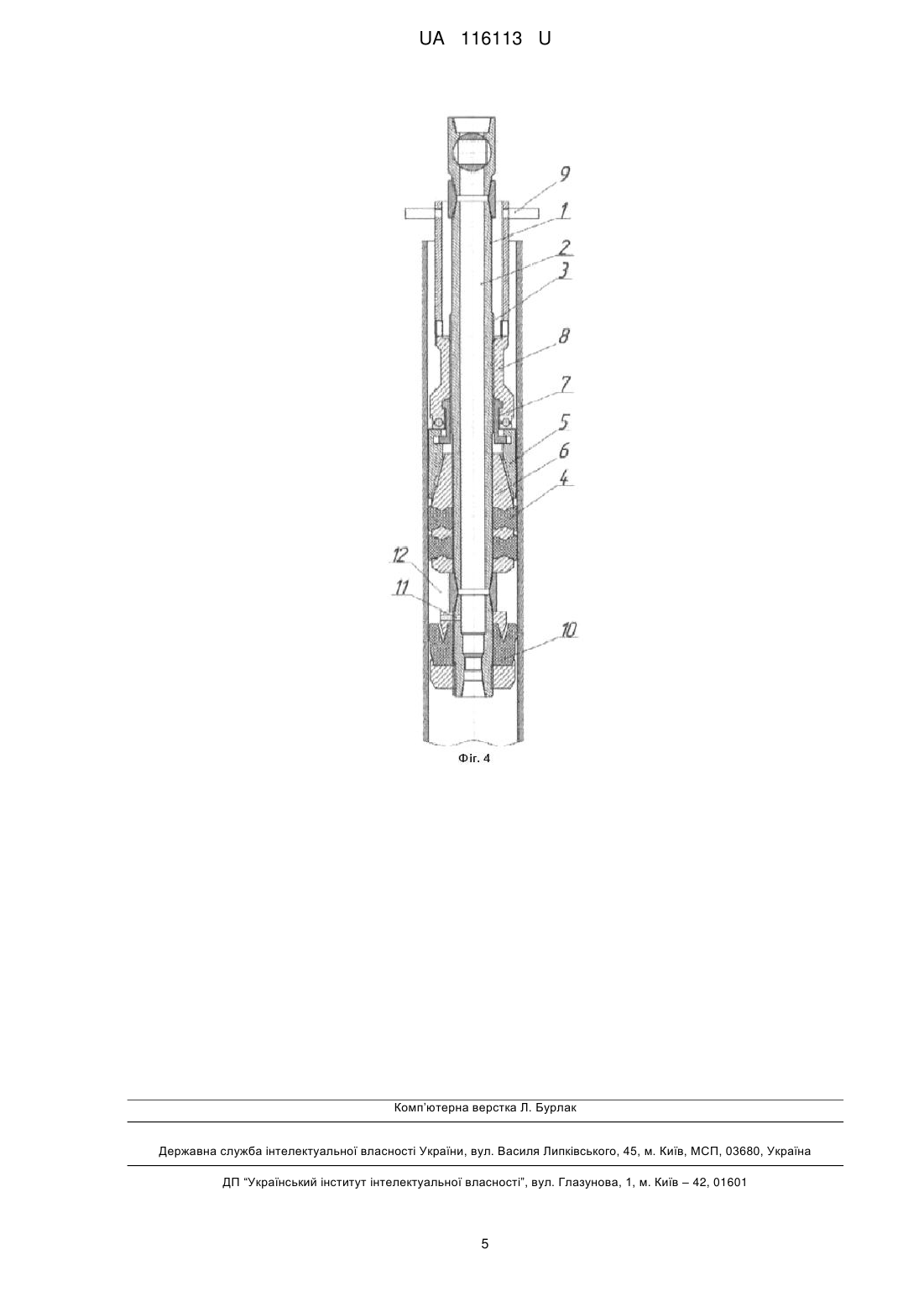

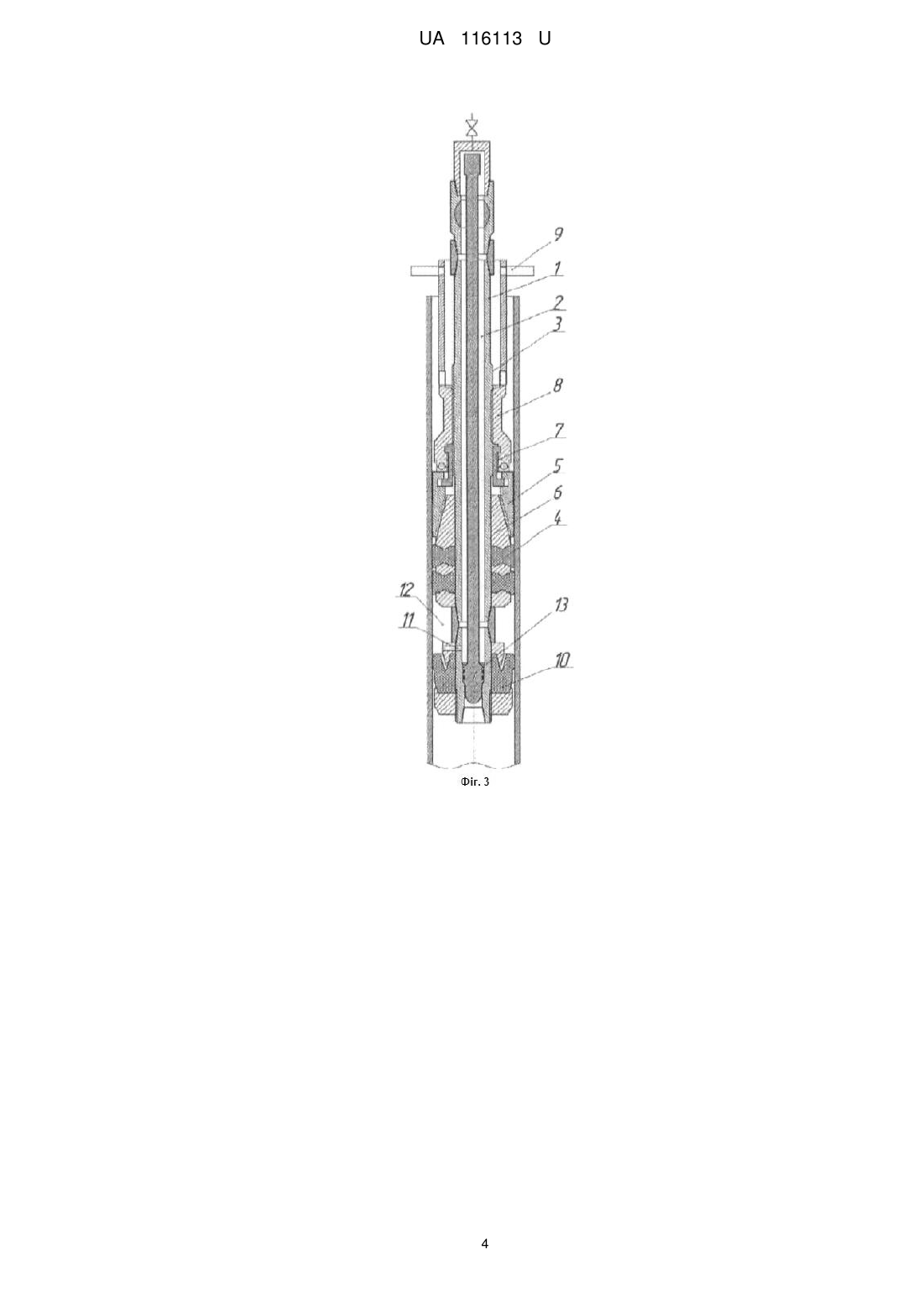

Реферат: Пакер містить циліндричний корпус із центральним осьовим каналом, герметизуючі елементи, що розміщені на зовнішній поверхні корпусу, сухарі фіксації пакера в трубі та механічний привід пакера із ключем керування. До зовнішньої поверхні пакера закріплено додатковий герметизуючий елемент, в якому виконано додатковий отвір у стінці корпусу для забезпечення подачі рідини в порожнину, утворену між пакером та герметизуючим елементом. UA 116113 U (54) ПАКЕР UA 116113 U UA 116113 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазової промисловості та призначена для перекриття прохідного каналу труби заглушеної експлуатаційної свердловини за допомогою пакеру з можливістю попередньої перевірки герметичності його спрацьовування. Відомі пакери для герметизації гирла, застосовувані для перекриття прохідного каналу експлуатаційної колони заглушеної свердловини при виконанні ремонтних робіт, пов'язаних із тривалим розкриттям свердловини по верхньому фланцю колонної обв'язки [1]. Найбільш близьким до запропонованого є пакер [2]. Перевагою такого пакеру є можливість визволення центрального осьового каналу шляхом винесення ключа керування за межі зовнішньої поверхні корпусу пакера [2]. Істотнім недоліком такого пакеру є неможливість його опресування і перевірки герметичності спрацьовування його у свердловині. В такому випадку також можливе створення депресії на пласт, що призведе до аварійної ситуації. В основу корисної моделі поставлена задача удосконалення пакера, в якому за рахунок конструкції пакера забезпечується можливість попередньої перевірки герметичності спрацьовування пакера в свердловині шляхом установки на зовнішній поверхні корпусу додаткового герметизируючого елемента, виконання отвори в стінці корпусу для повідомлення центрального осьового каналу з порожниною між елементами ущільнювачів і установки в центральному осьовому каналі з'ємної герметизуючої пробки. Поставлена задача вирішується тим, що в пакері, який містить циліндричний корпус із центральним осьовим каналом, герметизуючі елементи, що розміщені на зовнішній поверхні корпусу, сухарі фіксації пакера в трубі та механічний привід пакера із ключем керування, згідно з корисною моделлю, до його зовнішньої поверхні (пакера) кріпиться додатковий герметизуючий елемент, в якому виконано додатковий отвір у стінці корпусу для забезпечення подачі рідини в порожнину, утворену між пакером та герметизуючим елементом. На фіг. 1 (вихідне положення), фіг. 2 (робоче положення "відкрито"), фіг. 3 (опресовка) та фіг. 4 (робоче положення "закрито") показаний розріз пакера в чотирьох робочих позиціях. Пакер містить циліндричний корпус 1 з центральним осьовим каналом 2 і зовнішньою ходовою різьбою 3, робочі герметизуючі елементи 4 на зовнішній поверхні корпусу 1, сухарі 5 фіксації пакера в трубі, натискну втулку 6 і механічний привід 7 пакера у вигляді гайки 8 з трубчастим ключем 9 управління на зовнішній поверхні корпусу 1 встановлений додатковий герметизуючий елемент 10, в стінці корпусу виконаний отвір 11 для повідомлення центрального осьового каналу 2 з порожниною 12 між елементами ущільнювачів, в центральному осьовому каналі встановлена знімна герметизиуюча пробка 13. Пакер працює в такий спосіб: До зовнішньої поверхні підготовленого пакера, приєднують додатковий герметизуючий елемент 10, в якому виконано отвір 11 для сполучення центрального осьового каналу 2 з порожниною 12 між ущільнюючими елементами (фіг. 1). Після чого даний пакер разом з герметизуючим елементом спускається у свердловину та закріплюється за допомогою механічного 7 та сухарів 5 (фіг. 2). Через його осьовий канал 2 пакера спускають герметизуючу пробку 13 (фіг. 3), котра перекриває канал, що знаходиться в герметизуючому елементі. В центральний осьовий канал 2 пакера починають закачувати воду для опресовки, котра проходить через центральний канал пакера. При досягненні герметизуючого елеманта вода потрапляє не у свердловину, а через канал 11 у порожнину між пакером та встановленим раніше герметизуючим елементом, створюється надлишковий тиск. По падінню тиску опресовочної рідини судять про герметичність спрацювання пакера. Якщо падіння тиску і втрат води немає, випробуваний пакер є герметичним. У разі наявності втрат рідини або негерметичності пакера, його демонтують зі свердловини та проводять заходи по усуненню негерметичності його спрацювання. Останнім етапом, якщо падіння тиску та втрат опресовочної рідини немає, герметизуючу пробку 13 вилучають з центрального осьового каналу пакера 2 для проведення подальших ремонтних робіт. Даний пристрій дозволяє перед проведенням ремонтних робіть та після спуску пакера у свердловину перевірити герметичність його спрацювання та уникнути створення депресії на пласт та в подальшому аварійної ситуації. Джерела інформації: 1. Фик І.М., Римчук Д.В. Обладнання газових та нафтових фонтанних свердловин при експлуатації. Частина перша. X., ТО Ексклюзив, 2014 с. 72-85. 2. Патент на корисну модель України № 58313 МПКЕ21В 33/12 (2011.01). Бюл № 1, 2009. 60 1 UA 116113 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пакер, що містить циліндричний корпус із центральним осьовим каналом, герметизуючі елементи, що розміщені на зовнішній поверхні корпусу, сухарі фіксації пакера в трубі та механічний привід пакера із ключем керування, який відрізняється тим, що до зовнішньої поверхні пакера закріплено додатковий герметизуючий елемент, в якому виконано додатковий отвір у стінці корпусу для забезпечення подачі рідини в порожнину, утворену між пакером та герметизуючим елементом. 2 UA 116113 U 3 UA 116113 U 4 UA 116113 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
