Ставня багатофункціональна енергоефективна

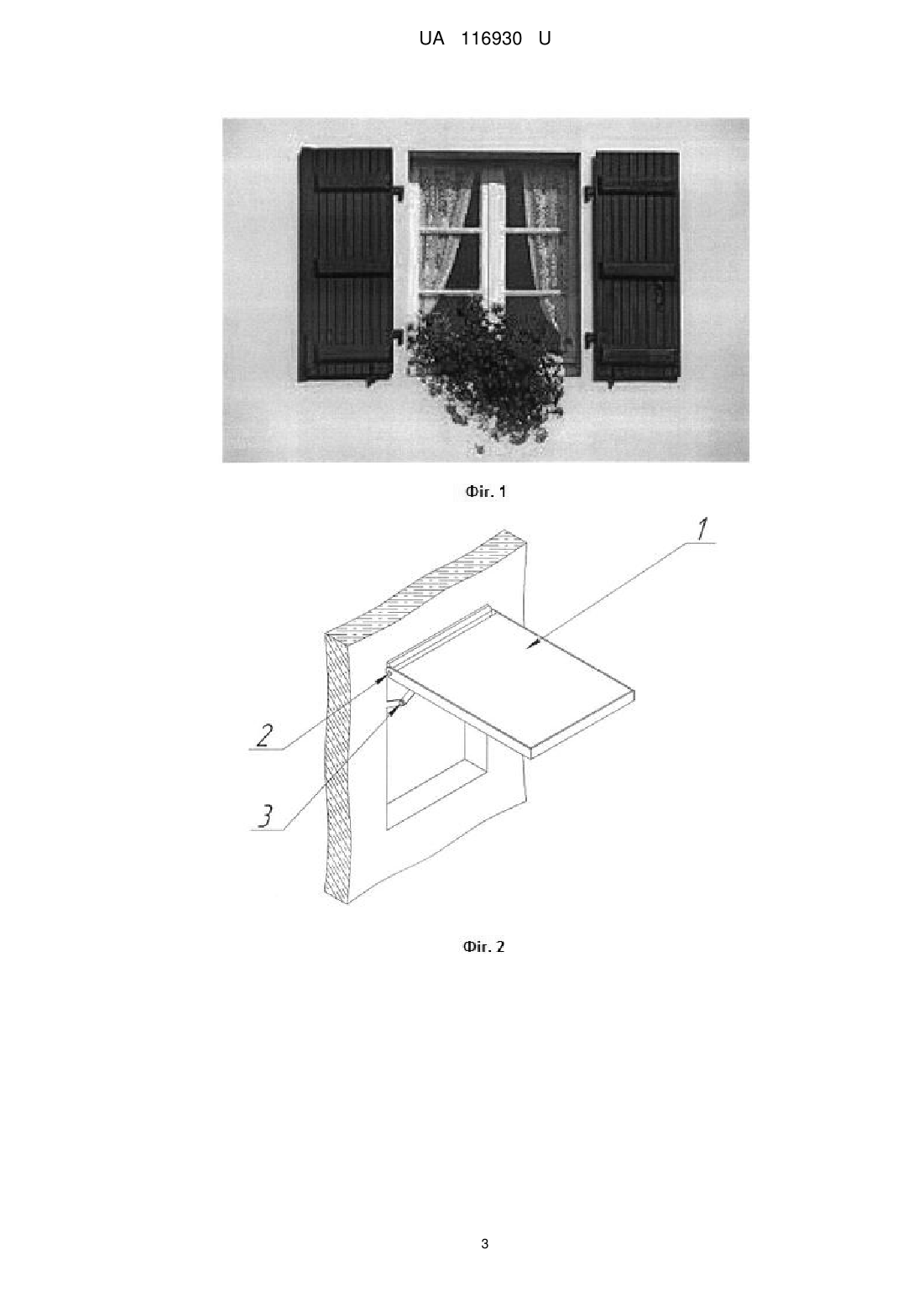

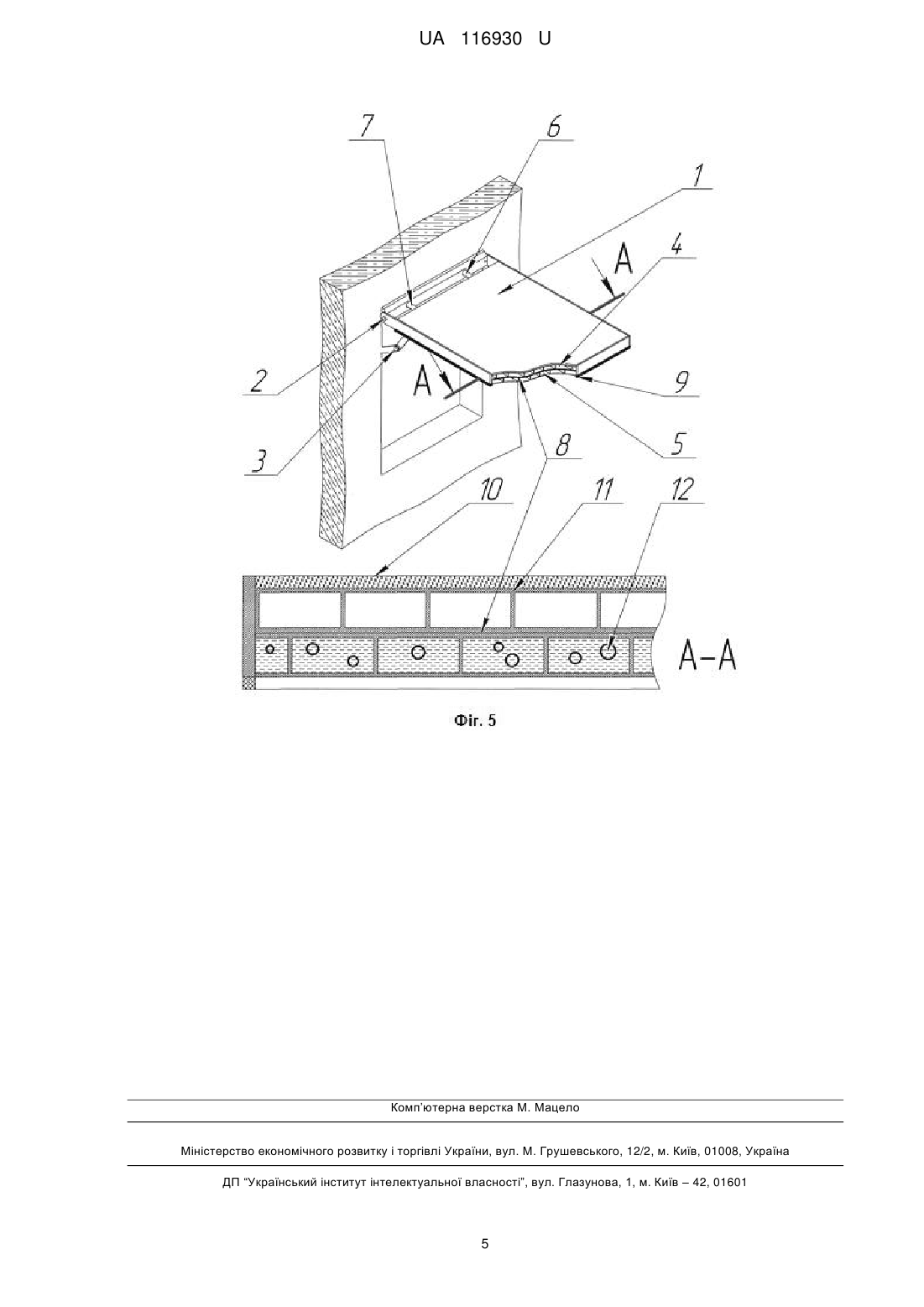

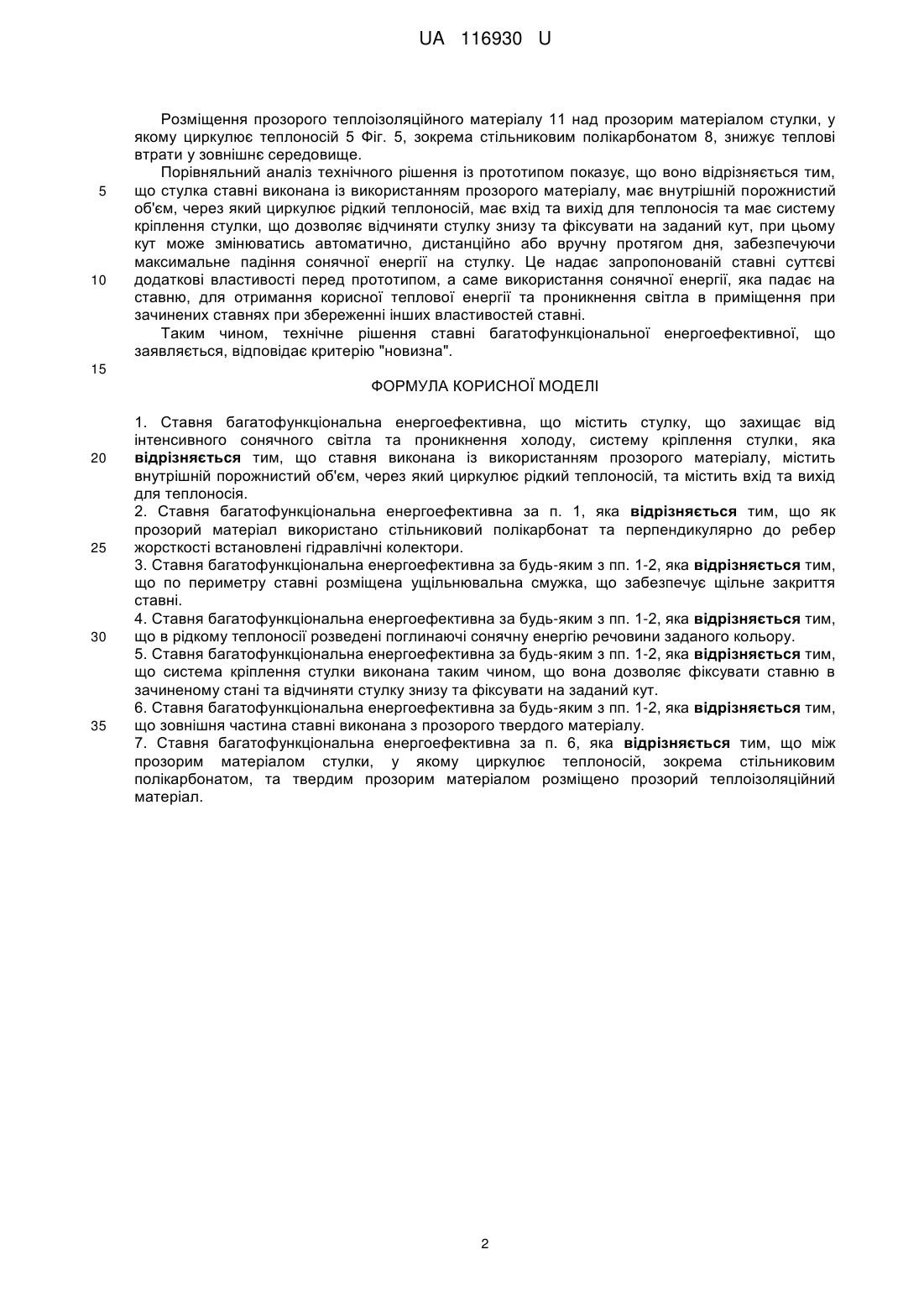

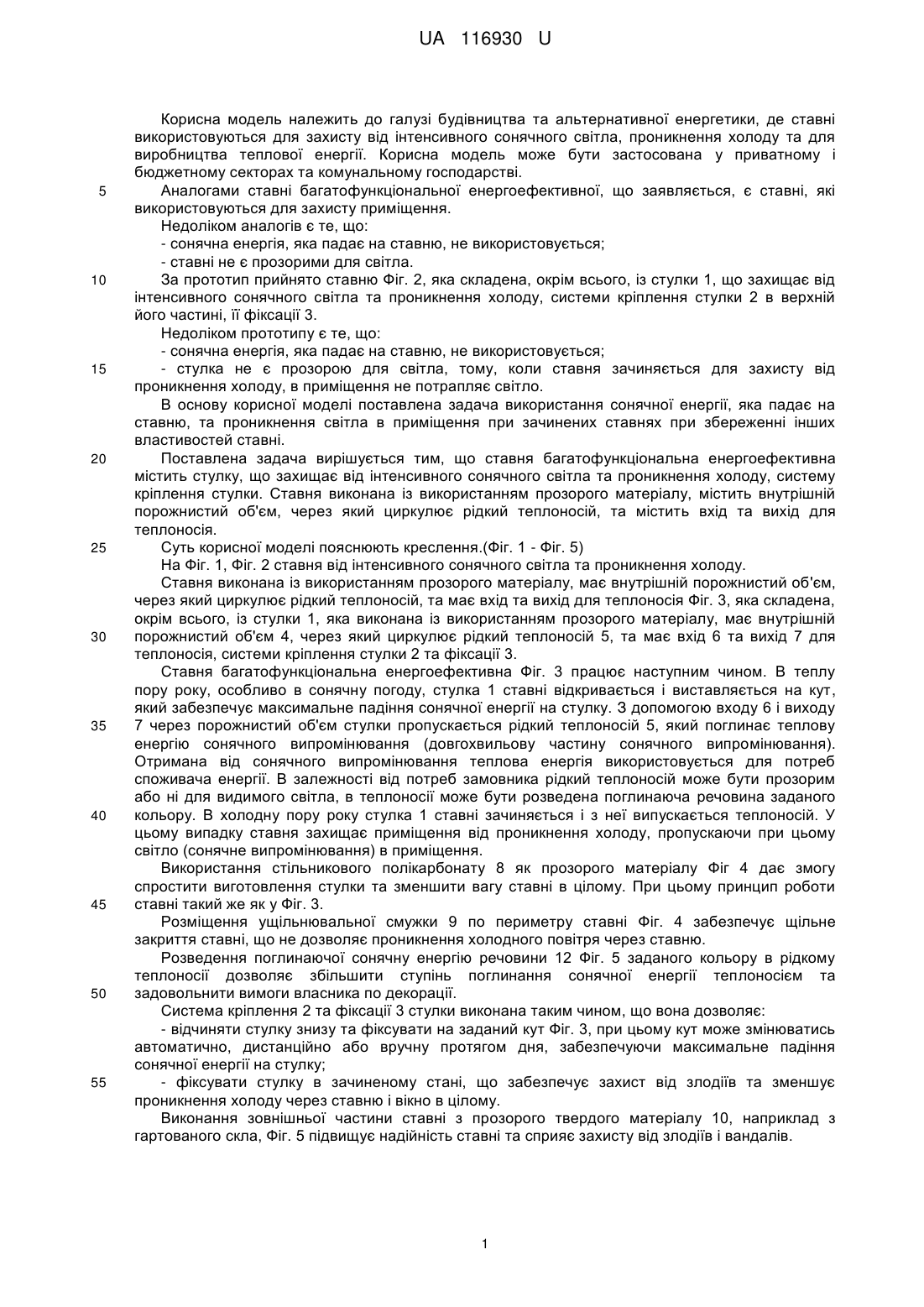

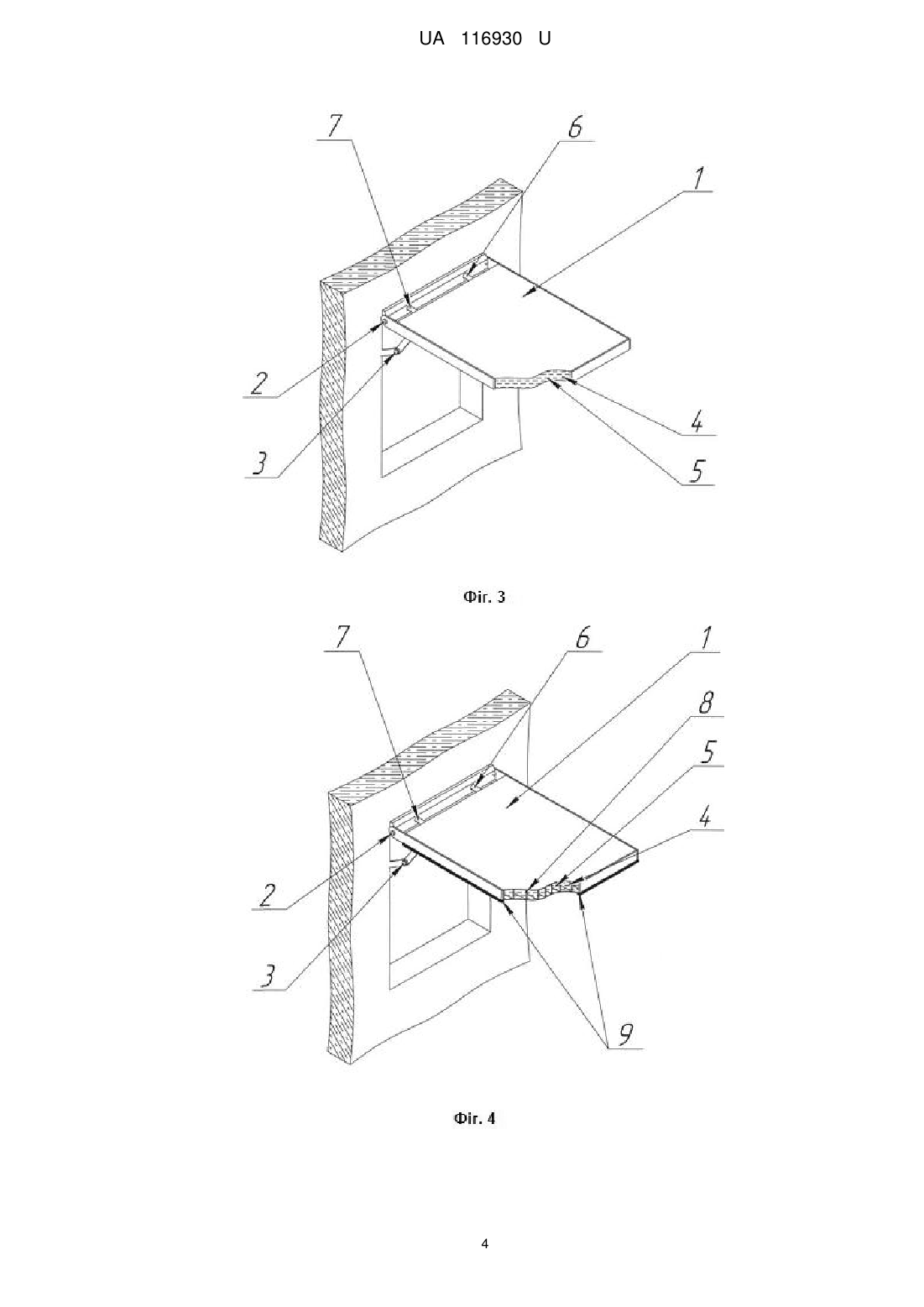

Реферат: Ставня багатофункціональна енергоефективна містить стулку, що захищає від інтенсивного сонячного світла та проникнення холоду, систему кріплення стулки. Ставня виконана із використанням прозорого матеріалу, містить внутрішній порожнистий об'єм, через який циркулює рідкий теплоносій, та містить вхід та вихід для теплоносія. UA 116930 U (12) UA 116930 U UA 116930 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та альтернативної енергетики, де ставні використовуються для захисту від інтенсивного сонячного світла, проникнення холоду та для виробництва теплової енергії. Корисна модель може бути застосована у приватному і бюджетному секторах та комунальному господарстві. Аналогами ставні багатофункціональної енергоефективної, що заявляється, є ставні, які використовуються для захисту приміщення. Недоліком аналогів є те, що: - сонячна енергія, яка падає на ставню, не використовується; - ставні не є прозорими для світла. За прототип прийнято ставню Фіг. 2, яка складена, окрім всього, із стулки 1, що захищає від інтенсивного сонячного світла та проникнення холоду, системи кріплення стулки 2 в верхній його частині, її фіксації 3. Недоліком прототипу є те, що: - сонячна енергія, яка падає на ставню, не використовується; - стулка не є прозорою для світла, тому, коли ставня зачиняється для захисту від проникнення холоду, в приміщення не потрапляє світло. В основу корисної моделі поставлена задача використання сонячної енергії, яка падає на ставню, та проникнення світла в приміщення при зачинених ставнях при збереженні інших властивостей ставні. Поставлена задача вирішується тим, що ставня багатофункціональна енергоефективна містить стулку, що захищає від інтенсивного сонячного світла та проникнення холоду, систему кріплення стулки. Ставня виконана із використанням прозорого матеріалу, містить внутрішній порожнистий об'єм, через який циркулює рідкий теплоносій, та містить вхід та вихід для теплоносія. Суть корисної моделі пояснюють креслення.(Фіг. 1 - Фіг. 5) На Фіг. 1, Фіг. 2 ставня від інтенсивного сонячного світла та проникнення холоду. Ставня виконана із використанням прозорого матеріалу, має внутрішній порожнистий об'єм, через який циркулює рідкий теплоносій, та має вхід та вихід для теплоносія Фіг. 3, яка складена, окрім всього, із стулки 1, яка виконана із використанням прозорого матеріалу, має внутрішній порожнистий об'єм 4, через який циркулює рідкий теплоносій 5, та має вхід 6 та вихід 7 для теплоносія, системи кріплення стулки 2 та фіксації 3. Ставня багатофункціональна енергоефективна Фіг. 3 працює наступним чином. В теплу пору року, особливо в сонячну погоду, стулка 1 ставні відкривається і виставляється на кут, який забезпечує максимальне падіння сонячної енергії на стулку. З допомогою входу 6 і виходу 7 через порожнистий об'єм стулки пропускається рідкий теплоносій 5, який поглинає теплову енергію сонячного випромінювання (довгохвильову частину сонячного випромінювання). Отримана від сонячного випромінювання теплова енергія використовується для потреб споживача енергії. В залежності від потреб замовника рідкий теплоносій може бути прозорим або ні для видимого світла, в теплоносії може бути розведена поглинаюча речовина заданого кольору. В холодну пору року стулка 1 ставні зачиняється і з неї випускається теплоносій. У цьому випадку ставня захищає приміщення від проникнення холоду, пропускаючи при цьому світло (сонячне випромінювання) в приміщення. Використання стільникового полікарбонату 8 як прозорого матеріалу Фіг 4 дає змогу спростити виготовлення стулки та зменшити вагу ставні в цілому. При цьому принцип роботи ставні такий же як у Фіг. 3. Розміщення ущільнювальної смужки 9 по периметру ставні Фіг. 4 забезпечує щільне закриття ставні, що не дозволяє проникнення холодного повітря через ставню. Розведення поглинаючої сонячну енергію речовини 12 Фіг. 5 заданого кольору в рідкому теплоносії дозволяє збільшити ступінь поглинання сонячної енергії теплоносієм та задовольнити вимоги власника по декорації. Система кріплення 2 та фіксації 3 стулки виконана таким чином, що вона дозволяє: - відчиняти стулку знизу та фіксувати на заданий кут Фіг. 3, при цьому кут може змінюватись автоматично, дистанційно або вручну протягом дня, забезпечуючи максимальне падіння сонячної енергії на стулку; - фіксувати стулку в зачиненому стані, що забезпечує захист від злодіїв та зменшує проникнення холоду через ставню і вікно в цілому. Виконання зовнішньої частини ставні з прозорого твердого матеріалу 10, наприклад з гартованого скла, Фіг. 5 підвищує надійність ставні та сприяє захисту від злодіїв і вандалів. 1 UA 116930 U 5 10 Розміщення прозорого теплоізоляційного матеріалу 11 над прозорим матеріалом стулки, у якому циркулює теплоносій 5 Фіг. 5, зокрема стільниковим полікарбонатом 8, знижує теплові втрати у зовнішнє середовище. Порівняльний аналіз технічного рішення із прототипом показує, що воно відрізняється тим, що стулка ставні виконана із використанням прозорого матеріалу, має внутрішній порожнистий об'єм, через який циркулює рідкий теплоносій, має вхід та вихід для теплоносія та має систему кріплення стулки, що дозволяє відчиняти стулку знизу та фіксувати на заданий кут, при цьому кут може змінюватись автоматично, дистанційно або вручну протягом дня, забезпечуючи максимальне падіння сонячної енергії на стулку. Це надає запропонованій ставні суттєві додаткові властивості перед прототипом, а саме використання сонячної енергії, яка падає на ставню, для отримання корисної теплової енергії та проникнення світла в приміщення при зачинених ставнях при збереженні інших властивостей ставні. Таким чином, технічне рішення ставні багатофункціональної енергоефективної, що заявляється, відповідає критерію "новизна". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Ставня багатофункціональна енергоефективна, що містить стулку, що захищає від інтенсивного сонячного світла та проникнення холоду, систему кріплення стулки, яка відрізняється тим, що ставня виконана із використанням прозорого матеріалу, містить внутрішній порожнистий об'єм, через який циркулює рідкий теплоносій, та містить вхід та вихід для теплоносія. 2. Ставня багатофункціональна енергоефективна за п. 1, яка відрізняється тим, що як прозорий матеріал використано стільниковий полікарбонат та перпендикулярно до ребер жорсткості встановлені гідравлічні колектори. 3. Ставня багатофункціональна енергоефективна за будь-яким з пп. 1-2, яка відрізняється тим, що по периметру ставні розміщена ущільнювальна смужка, що забезпечує щільне закриття ставні. 4. Ставня багатофункціональна енергоефективна за будь-яким з пп. 1-2, яка відрізняється тим, що в рідкому теплоносії розведені поглинаючі сонячну енергію речовини заданого кольору. 5. Ставня багатофункціональна енергоефективна за будь-яким з пп. 1-2, яка відрізняється тим, що система кріплення стулки виконана таким чином, що вона дозволяє фіксувати ставню в зачиненому стані та відчиняти стулку знизу та фіксувати на заданий кут. 6. Ставня багатофункціональна енергоефективна за будь-яким з пп. 1-2, яка відрізняється тим, що зовнішня частина ставні виконана з прозорого твердого матеріалу. 7. Ставня багатофункціональна енергоефективна за п. 6, яка відрізняється тим, що між прозорим матеріалом стулки, у якому циркулює теплоносій, зокрема стільниковим полікарбонатом, та твердим прозорим матеріалом розміщено прозорий теплоізоляційний матеріал. 2 UA 116930 U 3 UA 116930 U 4 UA 116930 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
