Спосіб зведення берегозахисної споруди

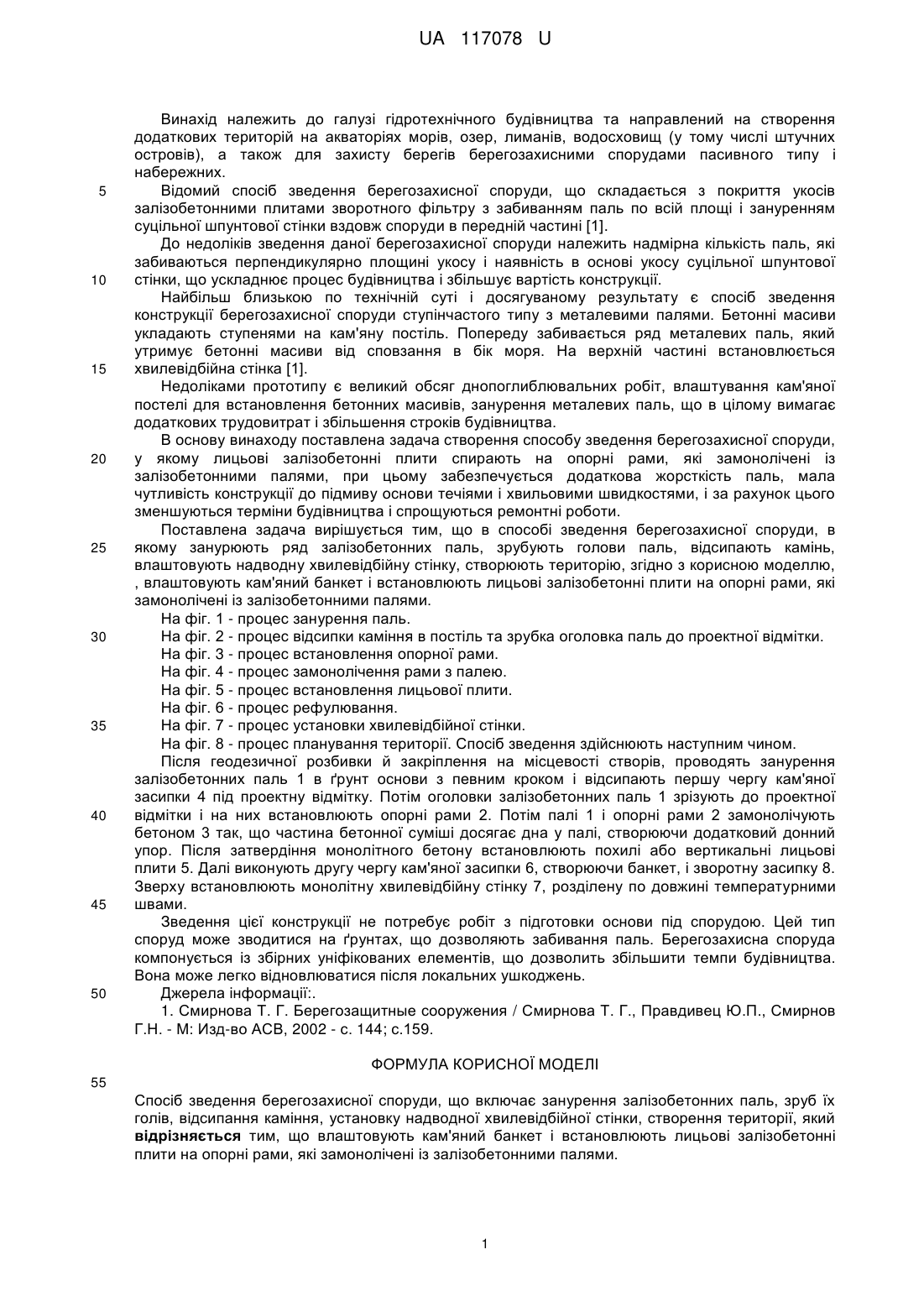

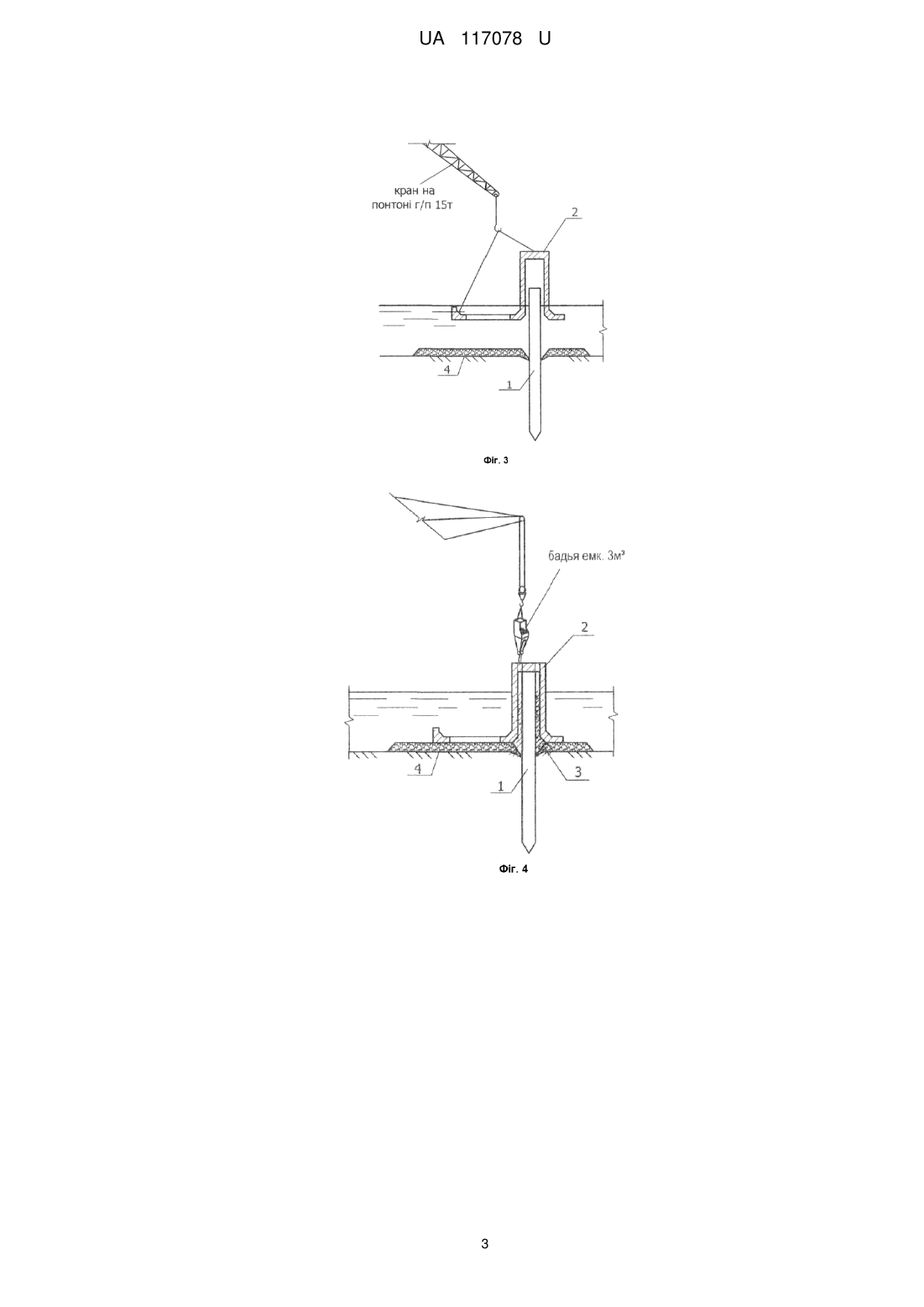

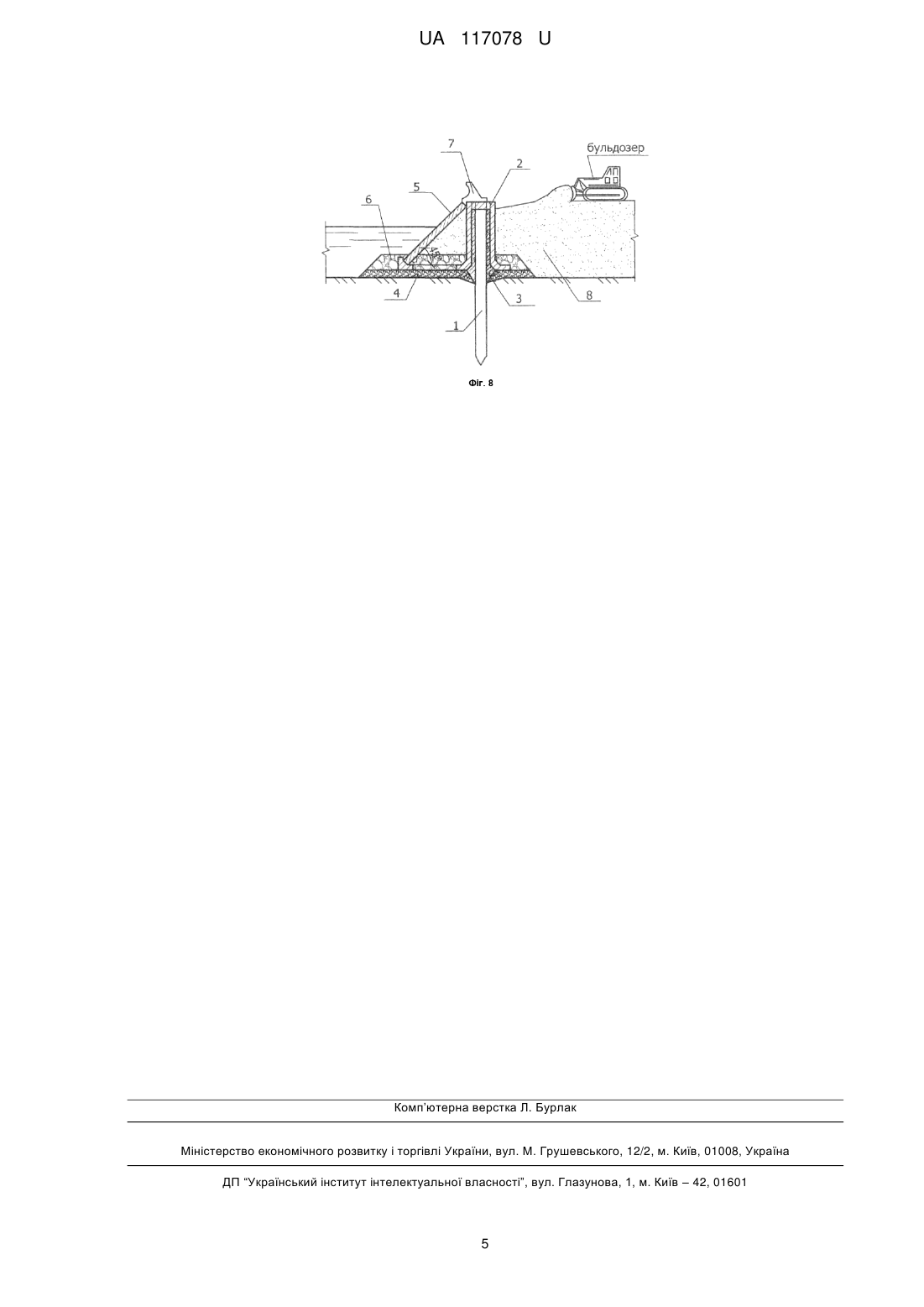

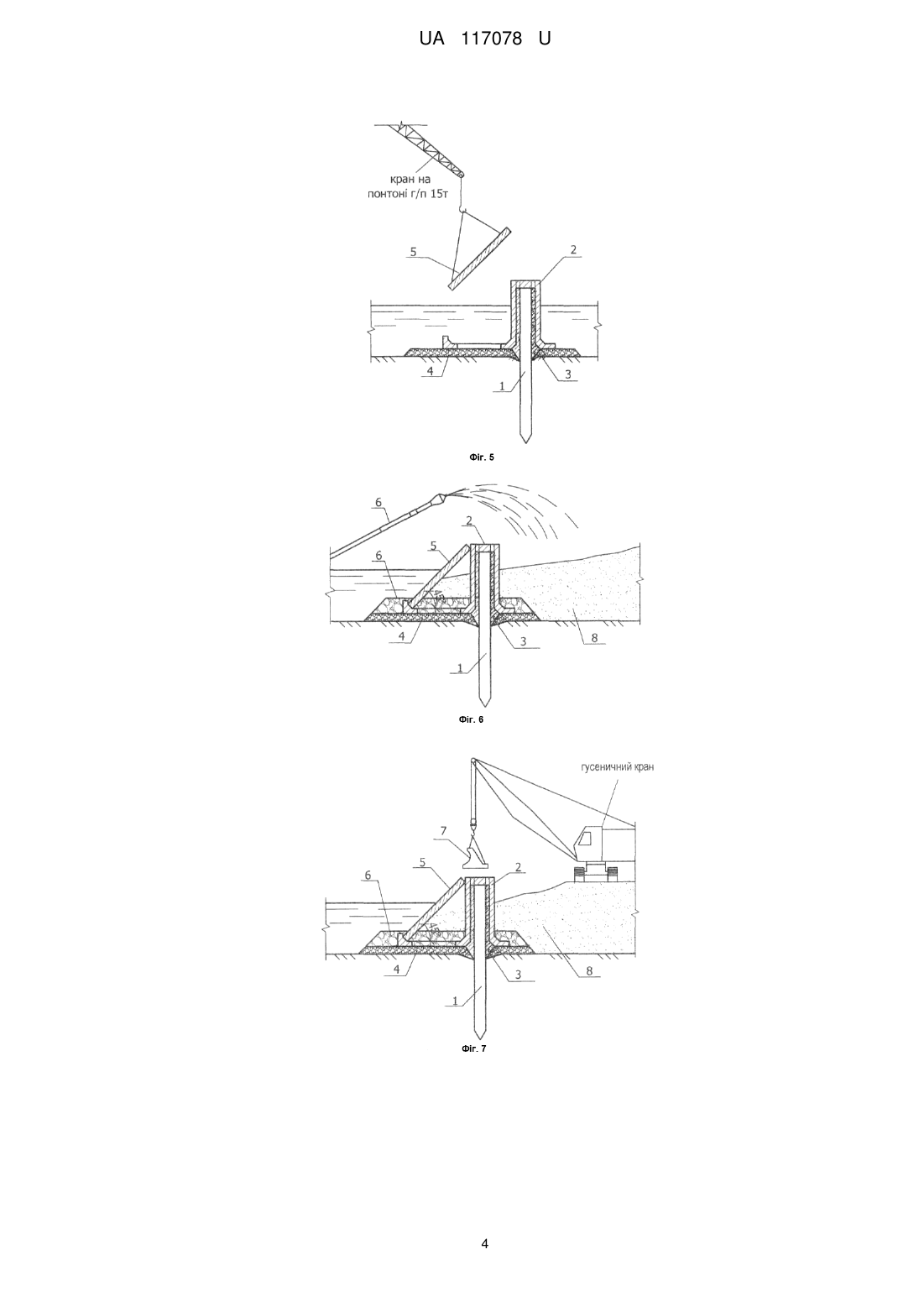

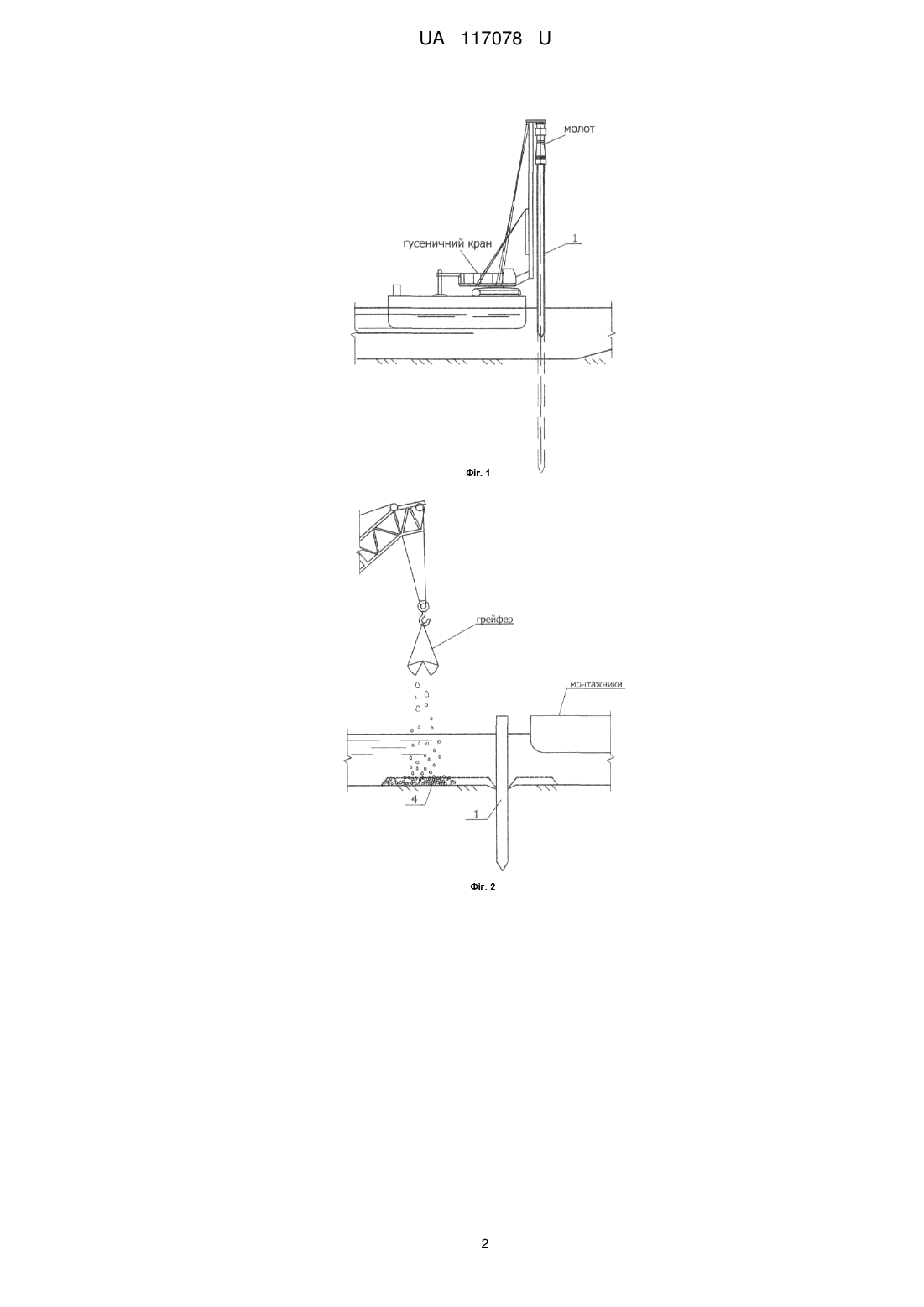

Реферат: Спосіб зведення берегозахисної споруди включає занурення залізобетонних паль, зруб їх голів, відсипання каміння, установку надводної хвилевідбійної стінки, створення території. При цьому влаштовують кам'яний банкет і встановлюють лицьові залізобетонні плити на опорні рами, які замонолічені із залізобетонними палями. UA 117078 U (12) UA 117078 U UA 117078 U 5 10 15 20 25 30 35 40 45 50 Винахід належить до галузі гідротехнічного будівництва та направлений на створення додаткових територій на акваторіях морів, озер, лиманів, водосховищ (у тому числі штучних островів), а також для захисту берегів берегозахисними спорудами пасивного типу і набережних. Відомий спосіб зведення берегозахисної споруди, що складається з покриття укосів залізобетонними плитами зворотного фільтру з забиванням паль по всій площі і зануренням суцільної шпунтової стінки вздовж споруди в передній частині [1]. До недоліків зведення даної берегозахисної споруди належить надмірна кількість паль, які забиваються перпендикулярно площині укосу і наявність в основі укосу суцільної шпунтової стінки, що ускладнює процес будівництва і збільшує вартість конструкції. Найбільш близькою по технічній суті і досягуваному результату є спосіб зведення конструкції берегозахисної споруди ступінчастого типу з металевими палями. Бетонні масиви укладають ступенями на кам'яну постіль. Попереду забивається ряд металевих паль, який утримує бетонні масиви від сповзання в бік моря. На верхній частині встановлюється хвилевідбійна стінка [1]. Недоліками прототипу є великий обсяг днопоглиблювальних робіт, влаштування кам'яної постелі для встановлення бетонних масивів, занурення металевих паль, що в цілому вимагає додаткових трудовитрат і збільшення строків будівництва. В основу винаходу поставлена задача створення способу зведення берегозахисної споруди, у якому лицьові залізобетонні плити спирають на опорні рами, які замонолічені із залізобетонними палями, при цьому забезпечується додаткова жорсткість паль, мала чутливість конструкції до підмиву основи течіями і хвильовими швидкостями, і за рахунок цього зменшуються терміни будівництва і спрощуються ремонтні роботи. Поставлена задача вирішується тим, що в способі зведення берегозахисної споруди, в якому занурюють ряд залізобетонних паль, зрубують голови паль, відсипають камінь, влаштовують надводну хвилевідбійну стінку, створюють територію, згідно з корисною моделлю, , влаштовують кам'яний банкет і встановлюють лицьові залізобетонні плити на опорні рами, які замонолічені із залізобетонними палями. На фіг. 1 - процес занурення паль. На фіг. 2 - процес відсипки каміння в постіль та зрубка оголовка паль до проектної відмітки. На фіг. 3 - процес встановлення опорної рами. На фіг. 4 - процес замонолічення рами з палею. На фіг. 5 - процес встановлення лицьової плити. На фіг. 6 - процес рефулювання. На фіг. 7 - процес установки хвилевідбійної стінки. На фіг. 8 - процес планування території. Спосіб зведення здійснюють наступним чином. Після геодезичної розбивки й закріплення на місцевості створів, проводять занурення залізобетонних паль 1 в ґрунт основи з певним кроком і відсипають першу чергу кам'яної засипки 4 під проектну відмітку. Потім оголовки залізобетонних паль 1 зрізують до проектної відмітки і на них встановлюють опорні рами 2. Потім палі 1 і опорні рами 2 замонолічують бетоном 3 так, що частина бетонної суміші досягає дна у палі, створюючи додатковий донний упор. Після затвердіння монолітного бетону встановлюють похилі або вертикальні лицьові плити 5. Далі виконують другу чергу кам'яної засипки 6, створюючи банкет, і зворотну засипку 8. Зверху встановлюють монолітну хвилевідбійну стінку 7, розділену по довжині температурними швами. Зведення цієї конструкції не потребує робіт з підготовки основи під спорудою. Цей тип споруд може зводитися на ґрунтах, що дозволяють забивання паль. Берегозахисна споруда компонується із збірних уніфікованих елементів, що дозволить збільшити темпи будівництва. Вона може легко відновлюватися після локальних ушкоджень. Джерела інформації:. 1. Смирнова Т. Г. Берегозащитные сооружения / Смирнова Т. Г., Правдивец Ю.П., Смирнов Г.Н. - М: Изд-во АСВ, 2002 - с. 144; с.159. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб зведення берегозахисної споруди, що включає занурення залізобетонних паль, зруб їх голів, відсипання каміння, установку надводної хвилевідбійної стінки, створення території, який відрізняється тим, що влаштовують кам'яний банкет і встановлюють лицьові залізобетонні плити на опорні рами, які замонолічені із залізобетонними палями. 1 UA 117078 U 2 UA 117078 U 3 UA 117078 U 4 UA 117078 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
