Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи

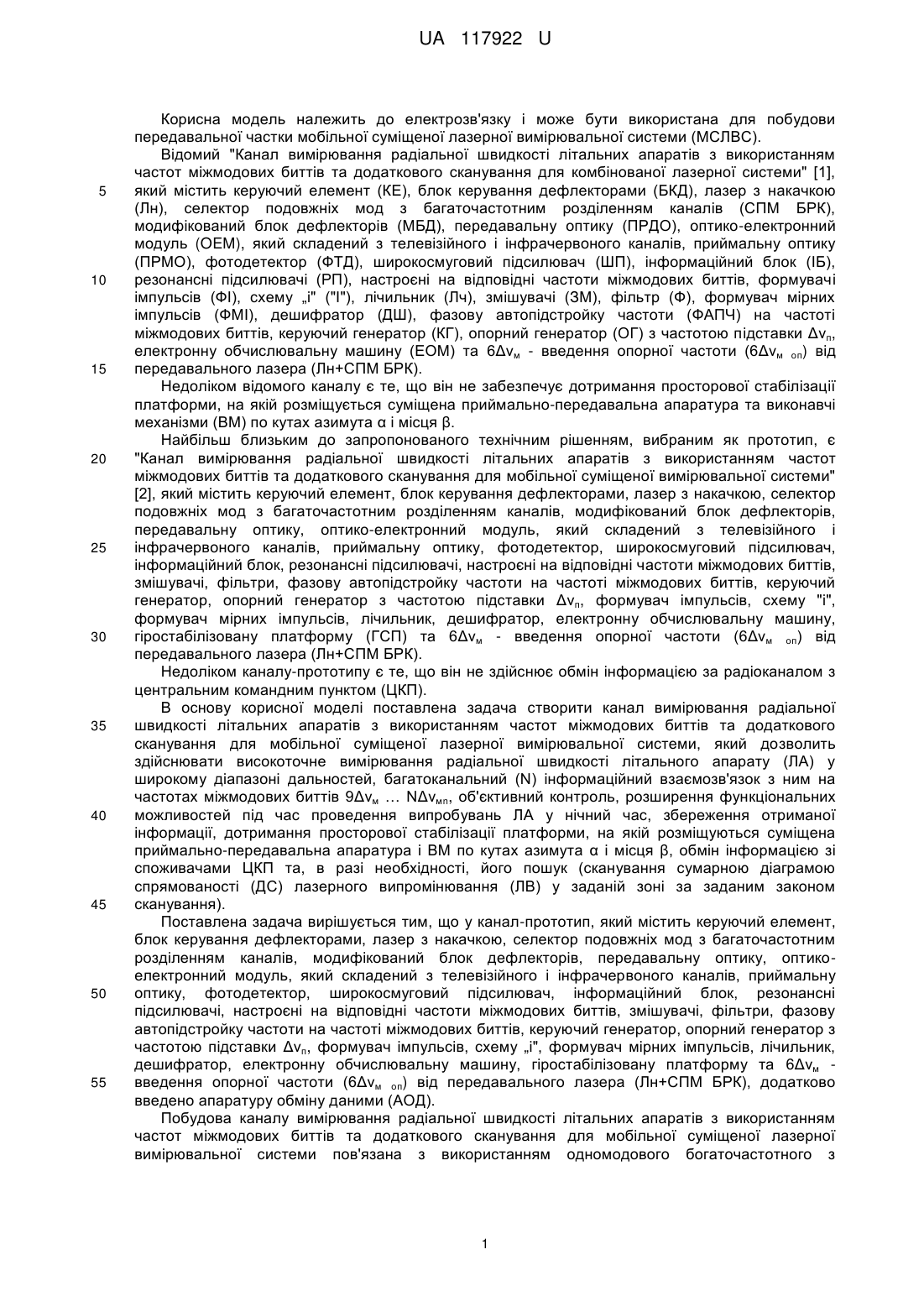

Реферат: Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотоде-тектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему «і», формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК). Додатково введено апаратуру обміну даними. UA 117922 U (12) UA 117922 U UA 117922 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної лазерної вимірювальної системи (МСЛВС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), схему „і" ("І"), лічильник (Лч), змішувачі (ЗМ), фільтр (Ф), формувач мірних імпульсів (ФМІ), дешифратор (ДШ), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δνп, електронну обчислювальну машину (ЕОМ) та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК). Недоліком відомого каналу є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розміщується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу (ГСП) та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК). Недоліком каналу-прототипу є те, що він не здійснює обмін інформацією за радіоканалом з центральним командним пунктом (ЦКП). В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості літального апарату (ЛА) у широкому діапазоні дальностей, багатоканальний (Ν) інформаційний взаємозв'язок з ним на частотах міжмодових биттів 9Δνм … ΝΔνмn, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження отриманої інформації, дотримання просторової стабілізації платформи, на якій розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β, обмін інформацією зі споживачами ЦКП та, в разі необхідності, його пошук (сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання (ЛВ) у заданій зоні за заданим законом сканування). Поставлена задача вирішується тим, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з багаточастотним розділенням каналів, модифікований блок дефлекторів, передавальну оптику, оптикоелектронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему „і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6Δνм введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК), додатково введено апаратуру обміну даними (АОД). Побудова каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи пов'язана з використанням одномодового богаточастотного з 1 UA 117922 U 5 10 15 20 25 30 35 40 45 50 55 60 синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) вимірювання [3], OEM та АОД. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні радіальної швидкості ЛА, багатоканальному інформаційному взаємозв'язку з ним на частотах міжмодових биттів, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якій розміщуються суміщена приймальнопередавальна апаратура і виконавчі механізми, обміну інформацією зі споживачами та, в разі необхідності, пошуку ЛА. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу, де: І структурна схема реалізації стежачого принципу вимірювання; II - структурна схема вимірювання радіальної швидкості ЛА. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС ЛВ у невеликому куті і окремо 4-мя ДС ЛВ в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод з багаточастотним розділенням каналів 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, змішувачі (ЗМ 1-13 і ЗМ 2-14), фільтри (Ф 1-15 і Φ 216), фазову автопідстройку частоти на частоті міжмодових биттів 17, керуючий генератор 18, опорний генератор 19 з частотою підставки Δνп, формувач імпульсів 20, схему „і" 21, формувач мірних імпульсів 22, лічильник 23, дешифратор 24, електронну обчислювальну машину 25, гіростабілізовану платформу 26, апаратуру обміну даними 27 та 6Δνм - введення опорної частоти (6Δνм оп) від передавального лазера (Лн+СПМ БРК). Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної системи полягає у наступному. Зі спектра випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою СПМ БРК виділяються необхідні пари частот для створення: - багатоканального (Ν) інформаційного зв'язку, за умови використання сигналів комбінацій подовжніх мод (на різницевій частоті міжмодових биттів Δν101=ν10-ν1=9Δνм, … ΝΔνмп); - РСН на основі формування сумарної ДС ЛВ, завдяки 4-х парціальних ДС ЛВ, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Груповий лазерний сигнал, який складений з частот міжмодових биттів ΝΔνмn, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (створення взаємозв'язку). Водночас імпульсний лазерний сигнал (вимірювальний) частот міжмодових биттів Δνм, 2Δνм, 3Δνм і 6Δνм надходить на МБД, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС ЛВ попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, ν9,ν7=2Δνм, ν6,ν3=3Δνм та ν8,ν2=6Δνм фокусується в скануєми точки простору, оскільки здійснюється зустрічне сканування двома парами ДС ЛВ у кожній з двох ортогональних площин α і β (X і У). При цьому інформаційний лазерний сигнал частот 9Δνм … ΝΔνмn проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційний та відбиті, в процесі сканування чотирьох ДС ЛВ, лазерні імпульсні сигнали і огинаючи сигнали ДС ЛВ за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. 2 UA 117922 U 5 10 15 20 25 30 35 40 45 50 55 Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, яка приймається від ЛА; - по РП, які настроєні на відповідні частоти міжмодових биттів Δνм від, 2Δνм від, 3Δνм від, 6Δνм від. При цьому імпульсні сигнали радіочастоти, що надходять з РП 4 (РП 6Δνм) формують сигнал радіальної швидкості ЛА, а РП 1 (РП Δνм), РП 2 (РП 2Δνм) і РП З (РП 3Δνм) - формують сигнали для інших вимірювальних каналів МСЛВС. Принцип вимірювання радіальної швидкості ЛА для МСЛВС полягає у наступному. На перший змішувач (ЗМ1) від РП 4 (РП 6Δνм) подається сигнал з частотою 6Δνм від, який змішується через зворотній зв'язок з сумішшю частот 6Δνм від +νм п, від КГ та фільтрується. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою νп від ОГ. Отриманий сигнал з частотою Δνг з виходу А керуючого генератора подається на вхід другого змішувача (ЗМ2), де змішується з опорною частотою 6Δνм. Сигнал різницевої частоти 6Δνм від-(Δνм-νм п), отриманий з виходу Ф2, через ФІ, надходить на схему "І". На лічильник проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена дешифратором кількість рахункових імпульсів пропорційна частоті νм допл, перетворюється у ЕОМ у цифроаналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА на цифровому табло. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Кількість інформаційних каналів (N) залежить від кількості комбінацій парних мод (несучих частот νn), які мають необхідні вихідні характеристики для використання. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС ЛВ у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС ЛВ задається БКД (фіг. 1, 2). Видача інформації, яка отримана під час проведення випробувань ЛА, споживачам (на ЦКП) та отримання додаткової інформації від керівництва здійснюється за допомогою апаратури обміну даними за радіоканалом. Формування сумарної ДС ЛВ, створення РСН та інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 99173, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для комбінованої лазерної системи / О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201412014; заяв. 06.11.2014; опубл. 25.05.2015; Бюл. № 10. - 5 с. 2. Патент на корисну модель № 108502, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної вимірювальної системи / О.В. Коломійцев, І.І. Сачук, О.Ф. Галицький та ін. - № u201512110; заяв. 07.12.2015; опубл. 25.07.2016; Бюл. № 14. - 7 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату / О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Канал вимірювання радіальної швидкості літальних апаратів з використанням частот міжмодових биттів та додаткового сканування для мобільної суміщеної лазерної вимірювальної 3 UA 117922 U 5 10 системи, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), селектор подовжніх мод з багаточастотним розділенням каналів (СПМ БРК), модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки п, формувач імпульсів, схему “і”, формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину, гіростабілізовану платформу та 6м - введення опорної частоти (6м оп) від передавального лазера (Лн+СПМ БРК), який відрізняється тим, що додатково введено апаратуру обміну даними. 4 UA 117922 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
