Культиватор серії ак

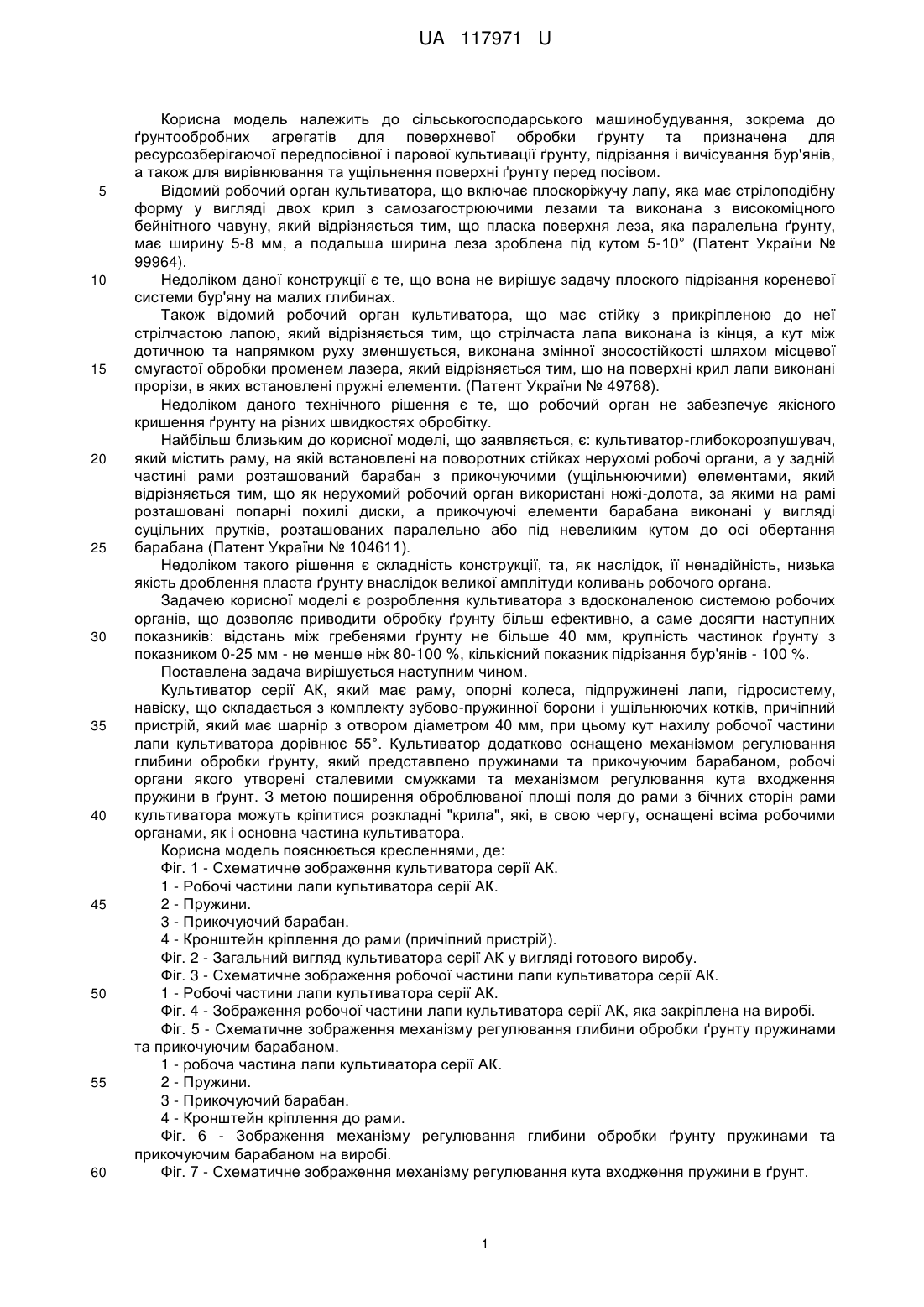

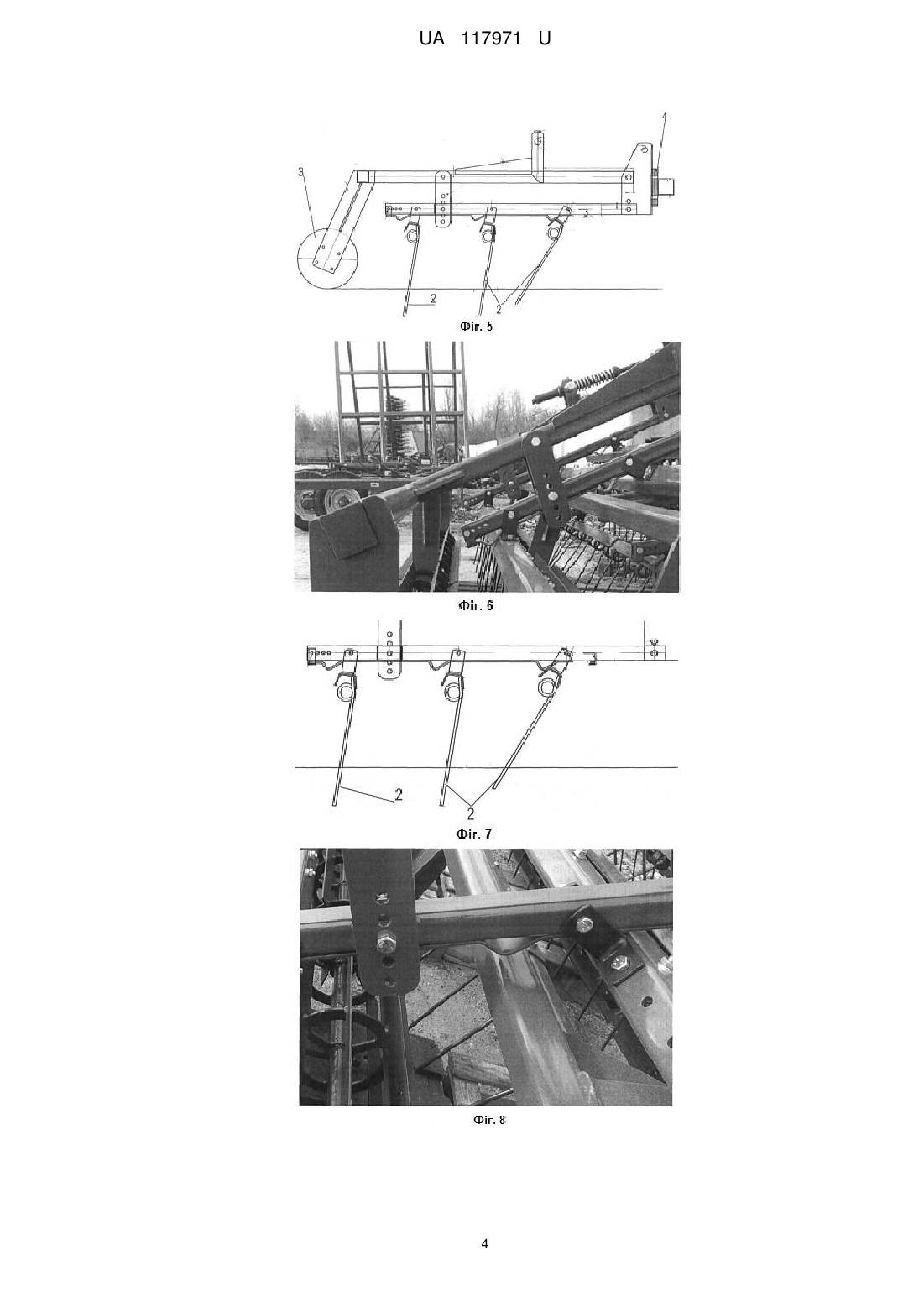

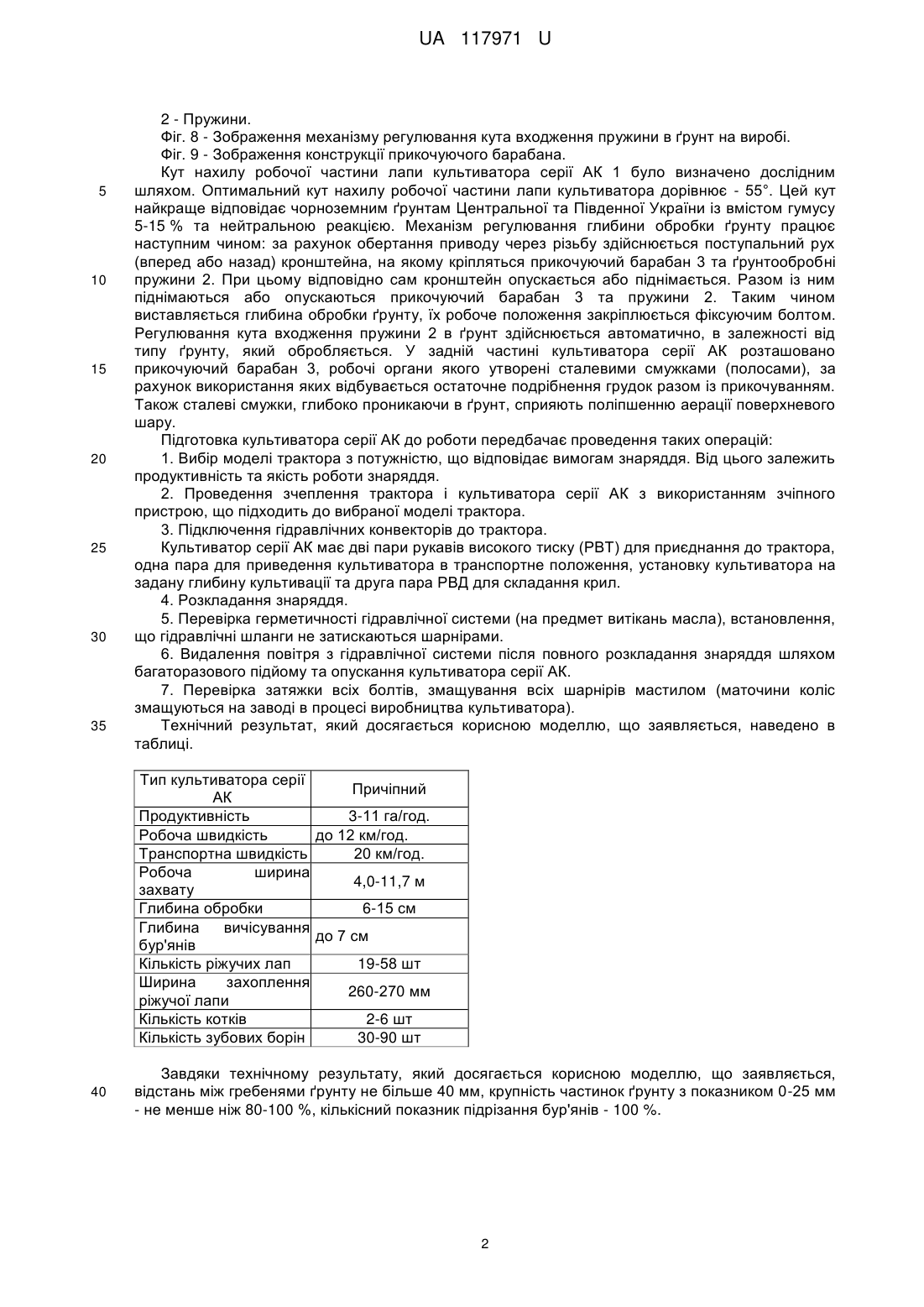

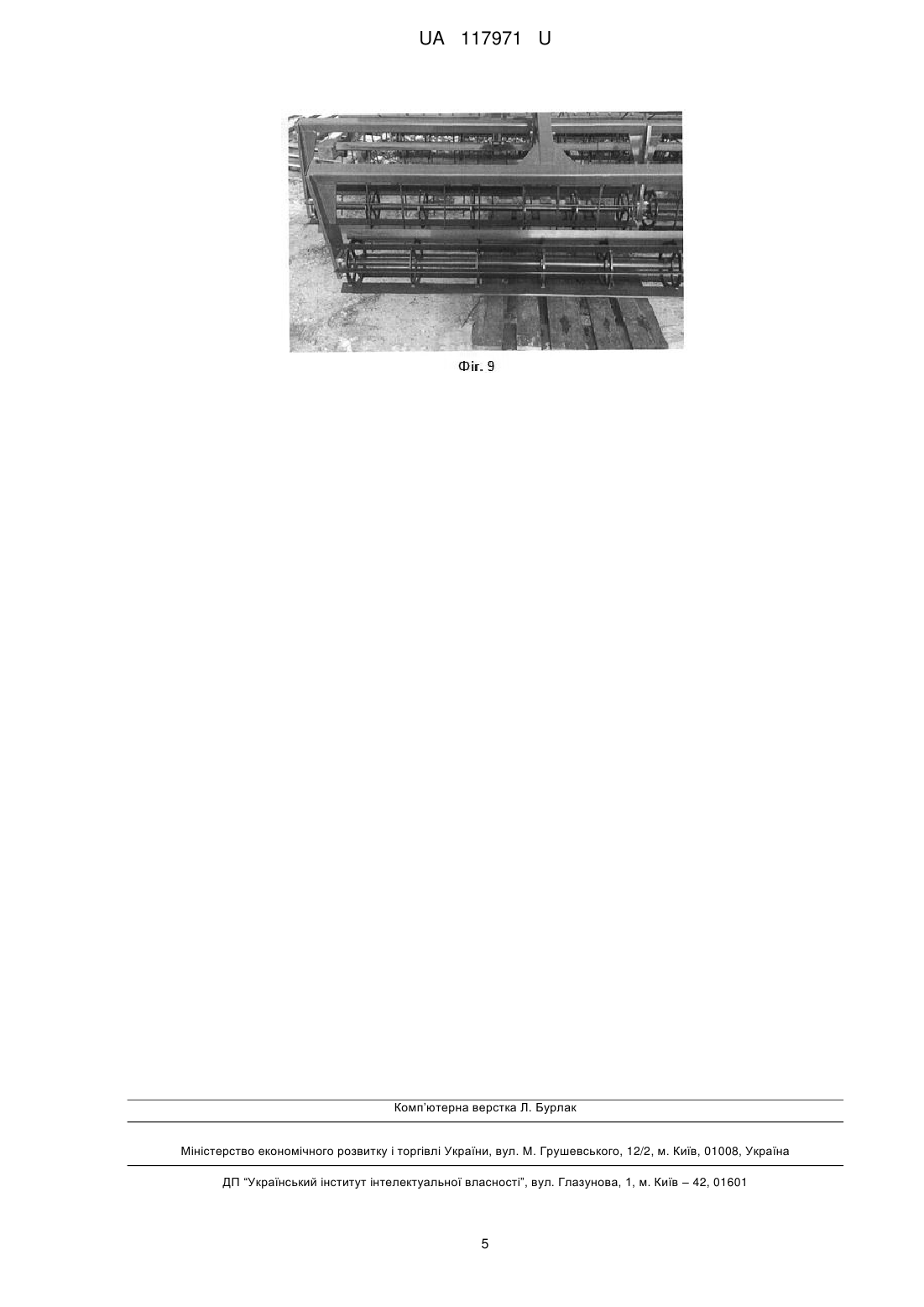

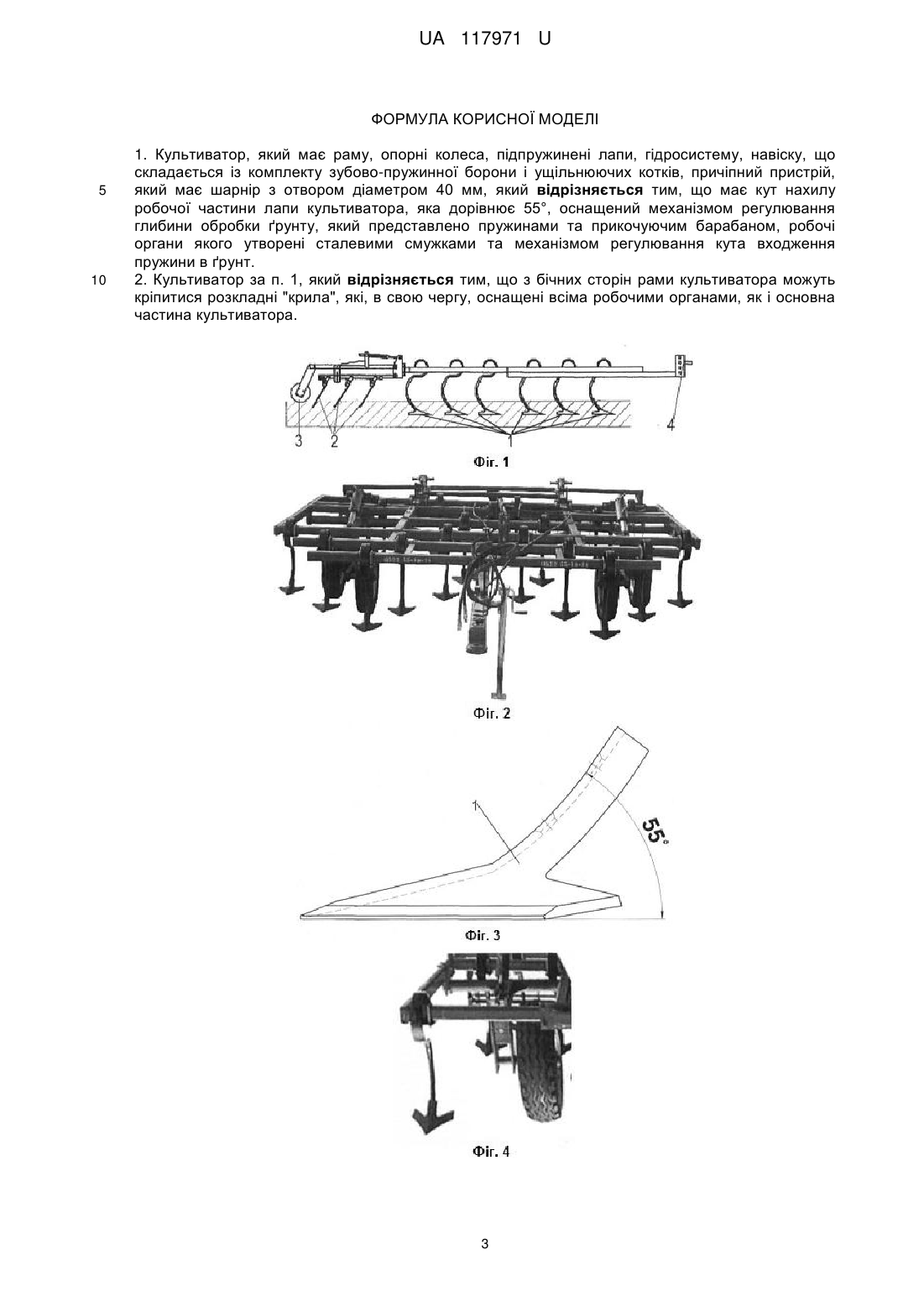

Реферат: Культиватор має раму, опорні колеса, підпружинені лапи, гідросистему, навіску, що складається із комплекту зубово-пружинної борони і ущільнюючих котків, причіпний пристрій, який має шарнір з отвором діаметром 40 мм. Кут нахилу робочої частини лапи культиватора дорівнює 55°. Додатково культиватор має механізм регулювання глибини обробки ґрунту, який представлено пружинами та прикочуючим барабаном, робочі органи якого утворені сталевими смужками та механізмом регулювання кута входження пружини в ґрунт. UA 117971 U (54) КУЛЬТИВАТОР СЕРІЇ АК UA 117971 U UA 117971 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів для поверхневої обробки ґрунту та призначена для ресурсозберігаючої передпосівної і парової культивації ґрунту, підрізання і вичісування бур'янів, а також для вирівнювання та ущільнення поверхні ґрунту перед посівом. Відомий робочий орган культиватора, що включає плоскоріжучу лапу, яка має стрілоподібну форму у вигляді двох крил з самозагострюючими лезами та виконана з високоміцного бейнітного чавуну, який відрізняється тим, що пласка поверхня леза, яка паралельна ґрунту, має ширину 5-8 мм, а подальша ширина леза зроблена під кутом 5-10° (Патент України № 99964). Недоліком даної конструкції є те, що вона не вирішує задачу плоского підрізання кореневої системи бур'яну на малих глибинах. Також відомий робочий орган культиватора, що має стійку з прикріпленою до неї стрілчастою лапою, який відрізняється тим, що стрілчаста лапа виконана із кінця, а кут між дотичною та напрямком руху зменшується, виконана змінної зносостійкості шляхом місцевої смугастої обробки променем лазера, який відрізняється тим, що на поверхні крил лапи виконані прорізи, в яких встановлені пружні елементи. (Патент України № 49768). Недоліком даного технічного рішення є те, що робочий орган не забезпечує якісного кришення ґрунту на різних швидкостях обробітку. Найбільш близьким до корисної моделі, що заявляється, є: культиватор-глибокорозпушувач, який містить раму, на якій встановлені на поворотних стійках нерухомі робочі органи, а у задній частині рами розташований барабан з прикочуючими (ущільнюючими) елементами, який відрізняється тим, що як нерухомий робочий орган використані ножі-долота, за якими на рамі розташовані попарні похилі диски, а прикочуючі елементи барабана виконані у вигляді суцільних прутків, розташованих паралельно або під невеликим кутом до осі обертання барабана (Патент України № 104611). Недоліком такого рішення є складність конструкції, та, як наслідок, її ненадійність, низька якість дроблення пласта ґрунту внаслідок великої амплітуди коливань робочого органа. Задачею корисної моделі є розроблення культиватора з вдосконаленою системою робочих органів, що дозволяє приводити обробку ґрунту більш ефективно, а саме досягти наступних показників: відстань між гребенями ґрунту не більше 40 мм, крупність частинок ґрунту з показником 0-25 мм - не менше ніж 80-100 %, кількісний показник підрізання бур'янів - 100 %. Поставлена задача вирішується наступним чином. Культиватор серії АК, який має раму, опорні колеса, підпружинені лапи, гідросистему, навіску, що складається з комплекту зубово-пружинної борони і ущільнюючих котків, причіпний пристрій, який має шарнір з отвором діаметром 40 мм, при цьому кут нахилу робочої частини лапи культиватора дорівнює 55°. Культиватор додатково оснащено механізмом регулювання глибини обробки ґрунту, який представлено пружинами та прикочуючим барабаном, робочі органи якого утворені сталевими смужками та механізмом регулювання кута входження пружини в ґрунт. З метою поширення оброблюваної площі поля до рами з бічних сторін рами культиватора можуть кріпитися розкладні "крила", які, в свою чергу, оснащені всіма робочими органами, як і основна частина культиватора. Корисна модель пояснюється кресленнями, де: Фіг. 1 - Схематичне зображення культиватора серії АК. 1 - Робочі частини лапи культиватора серії АК. 2 - Пружини. 3 - Прикочуючий барабан. 4 - Кронштейн кріплення до рами (причіпний пристрій). Фіг. 2 - Загальний вигляд культиватора серії АК у вигляді готового виробу. Фіг. 3 - Схематичне зображення робочої частини лапи культиватора серії АК. 1 - Робочі частини лапи культиватора серії АК. Фіг. 4 - Зображення робочої частини лапи культиватора серії АК, яка закріплена на виробі. Фіг. 5 - Схематичне зображення механізму регулювання глибини обробки ґрунту пружинами та прикочуючим барабаном. 1 - робоча частина лапи культиватора серії АК. 2 - Пружини. 3 - Прикочуючий барабан. 4 - Кронштейн кріплення до рами. Фіг. 6 - Зображення механізму регулювання глибини обробки ґрунту пружинами та прикочуючим барабаном на виробі. Фіг. 7 - Схематичне зображення механізму регулювання кута входження пружини в ґрунт. 1 UA 117971 U 5 10 15 20 25 30 35 2 - Пружини. Фіг. 8 - Зображення механізму регулювання кута входження пружини в ґрунт на виробі. Фіг. 9 - Зображення конструкції прикочуючого барабана. Кут нахилу робочої частини лапи культиватора серії АК 1 було визначено дослідним шляхом. Оптимальний кут нахилу робочої частини лапи культиватора дорівнює - 55°. Цей кут найкраще відповідає чорноземним ґрунтам Центральної та Південної України із вмістом гумусу 5-15 % та нейтральною реакцією. Механізм регулювання глибини обробки ґрунту працює наступним чином: за рахунок обертання приводу через різьбу здійснюється поступальний рух (вперед або назад) кронштейна, на якому кріпляться прикочуючий барабан 3 та ґрунтообробні пружини 2. При цьому відповідно сам кронштейн опускається або піднімається. Разом із ним піднімаються або опускаються прикочуючий барабан 3 та пружини 2. Таким чином виставляється глибина обробки ґрунту, їх робоче положення закріплюється фіксуючим болтом. Регулювання кута входження пружини 2 в ґрунт здійснюється автоматично, в залежності від типу ґрунту, який обробляється. У задній частині культиватора серії АК розташовано прикочуючий барабан 3, робочі органи якого утворені сталевими смужками (полосами), за рахунок використання яких відбувається остаточне подрібнення грудок разом із прикочуванням. Також сталеві смужки, глибоко проникаючи в ґрунт, сприяють поліпшенню аерації поверхневого шару. Підготовка культиватора серії АК до роботи передбачає проведення таких операцій: 1. Вибір моделі трактора з потужністю, що відповідає вимогам знаряддя. Від цього залежить продуктивність та якість роботи знаряддя. 2. Проведення зчеплення трактора і культиватора серії АК з використанням зчіпного пристрою, що підходить до вибраної моделі трактора. 3. Підключення гідравлічних конвекторів до трактора. Культиватор серії АК має дві пари рукавів високого тиску (РВТ) для приєднання до трактора, одна пара для приведення культиватора в транспортне положення, установку культиватора на задану глибину культивації та друга пара РВД для складання крил. 4. Розкладання знаряддя. 5. Перевірка герметичності гідравлічної системи (на предмет витікань масла), встановлення, що гідравлічні шланги не затискаються шарнірами. 6. Видалення повітря з гідравлічної системи після повного розкладання знаряддя шляхом багаторазового підйому та опускання культиватора серії АК. 7. Перевірка затяжки всіх болтів, змащування всіх шарнірів мастилом (маточини коліс змащуються на заводі в процесі виробництва культиватора). Технічний результат, який досягається корисною моделлю, що заявляється, наведено в таблиці. Тип культиватора серії Причіпний АК Продуктивність 3-11 га/год. Робоча швидкість до 12 км/год. Транспортна швидкість 20 км/год. Робоча ширина 4,0-11,7 м захвату Глибина обробки 6-15 см Глибина вичісування до 7 см бур'янів Кількість ріжучих лап 19-58 шт Ширина захоплення 260-270 мм ріжучої лапи Кількість котків 2-6 шт Кількість зубових борін 30-90 шт 40 Завдяки технічному результату, який досягається корисною моделлю, що заявляється, відстань між гребенями ґрунту не більше 40 мм, крупність частинок ґрунту з показником 0-25 мм - не менше ніж 80-100 %, кількісний показник підрізання бур'янів - 100 %. 2 UA 117971 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Культиватор, який має раму, опорні колеса, підпружинені лапи, гідросистему, навіску, що складається із комплекту зубово-пружинної борони і ущільнюючих котків, причіпний пристрій, який має шарнір з отвором діаметром 40 мм, який відрізняється тим, що має кут нахилу робочої частини лапи культиватора, яка дорівнює 55°, оснащений механізмом регулювання глибини обробки ґрунту, який представлено пружинами та прикочуючим барабаном, робочі органи якого утворені сталевими смужками та механізмом регулювання кута входження пружини в ґрунт. 2. Культиватор за п. 1, який відрізняється тим, що з бічних сторін рами культиватора можуть кріпитися розкладні "крила", які, в свою чергу, оснащені всіма робочими органами, як і основна частина культиватора. 3 UA 117971 U 4 UA 117971 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
