Блок подачі очисного комбайна

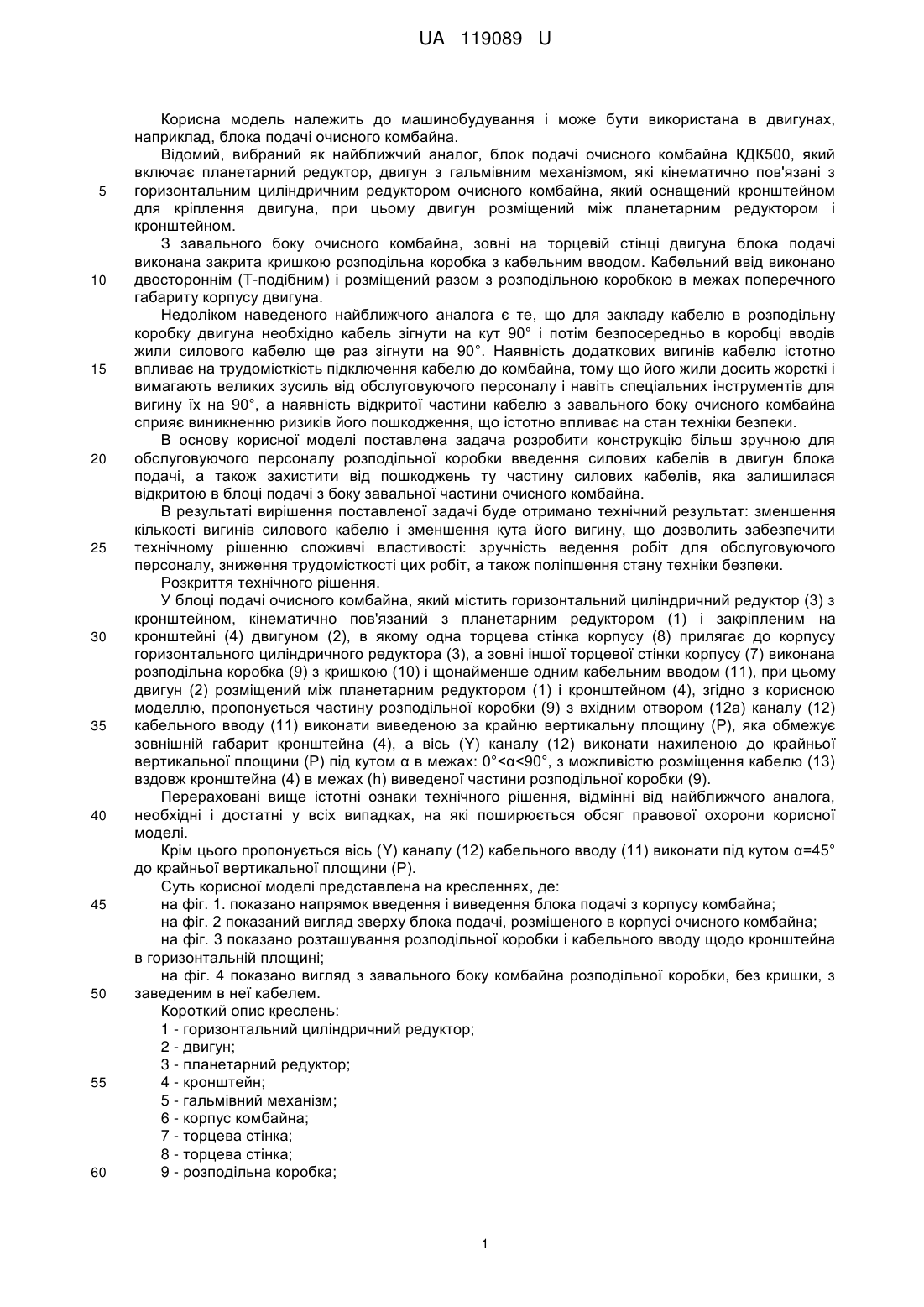

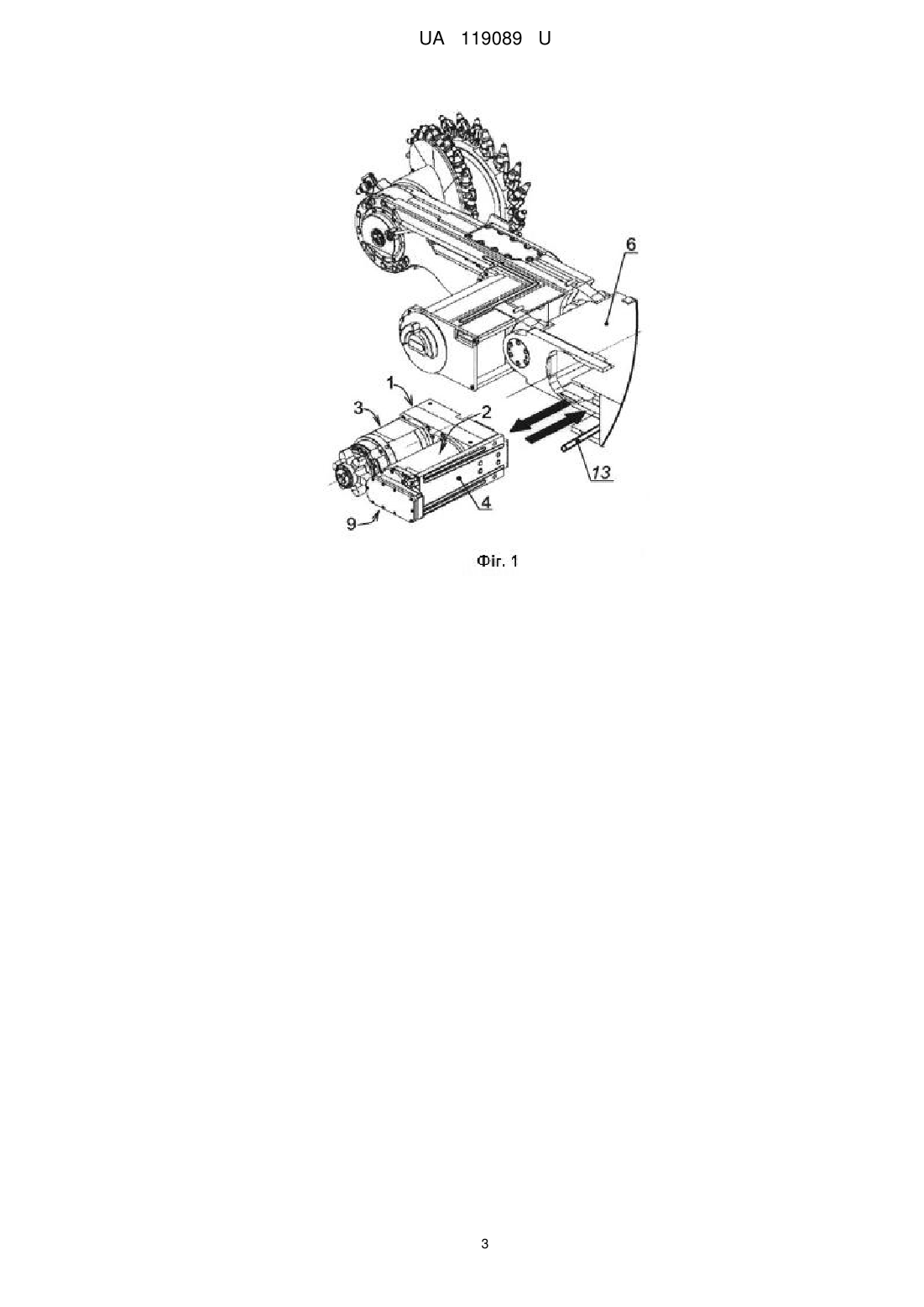

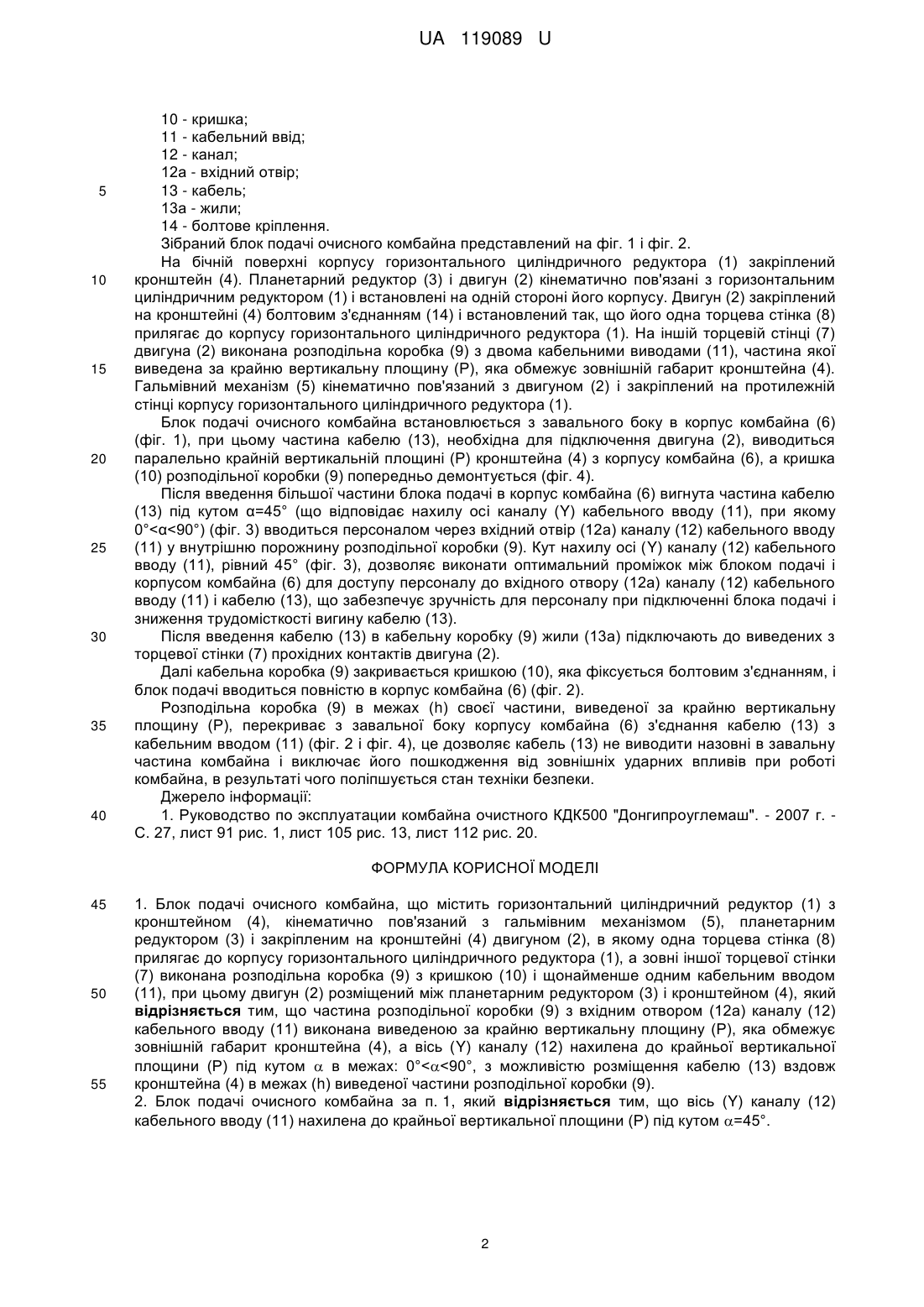

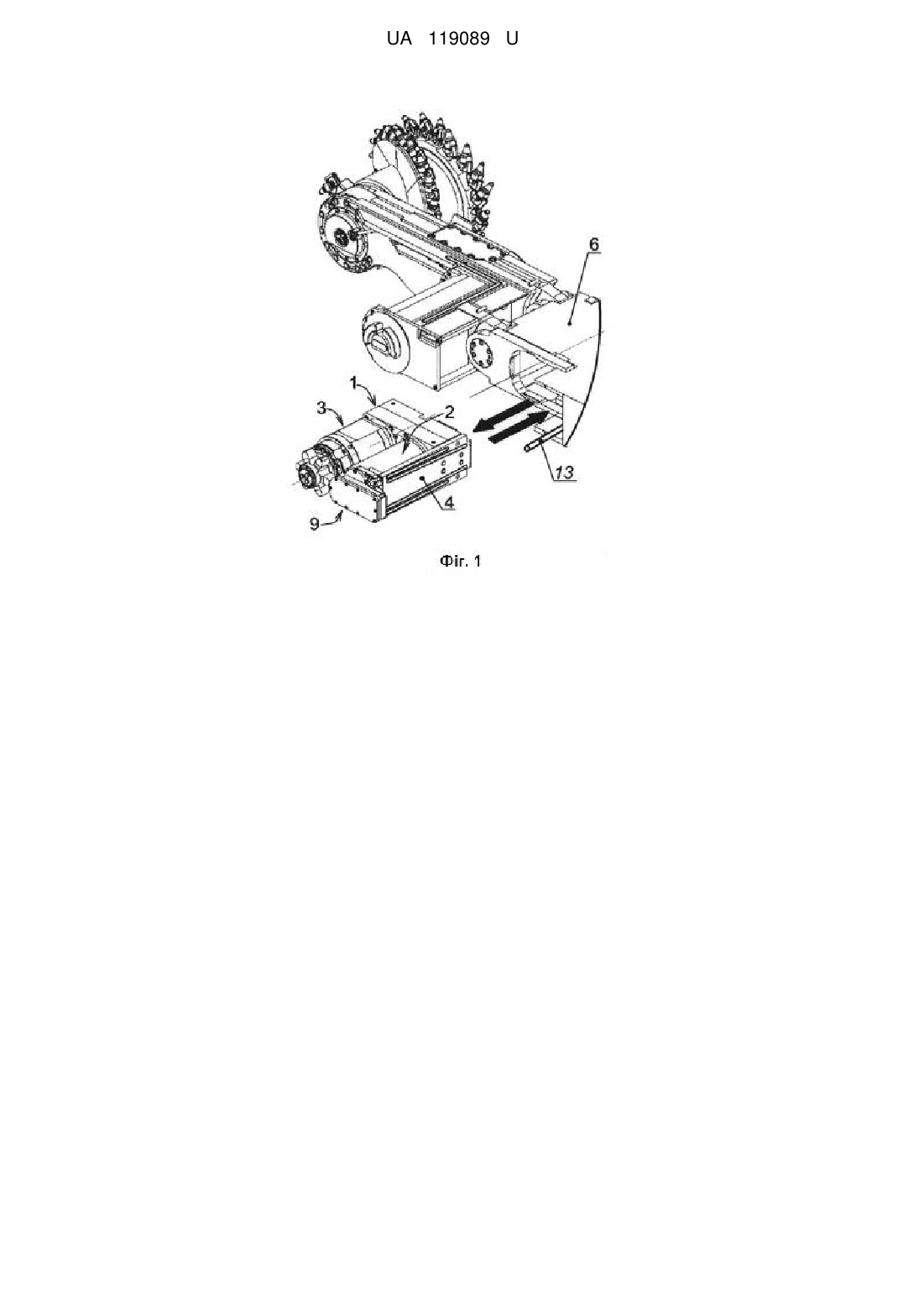

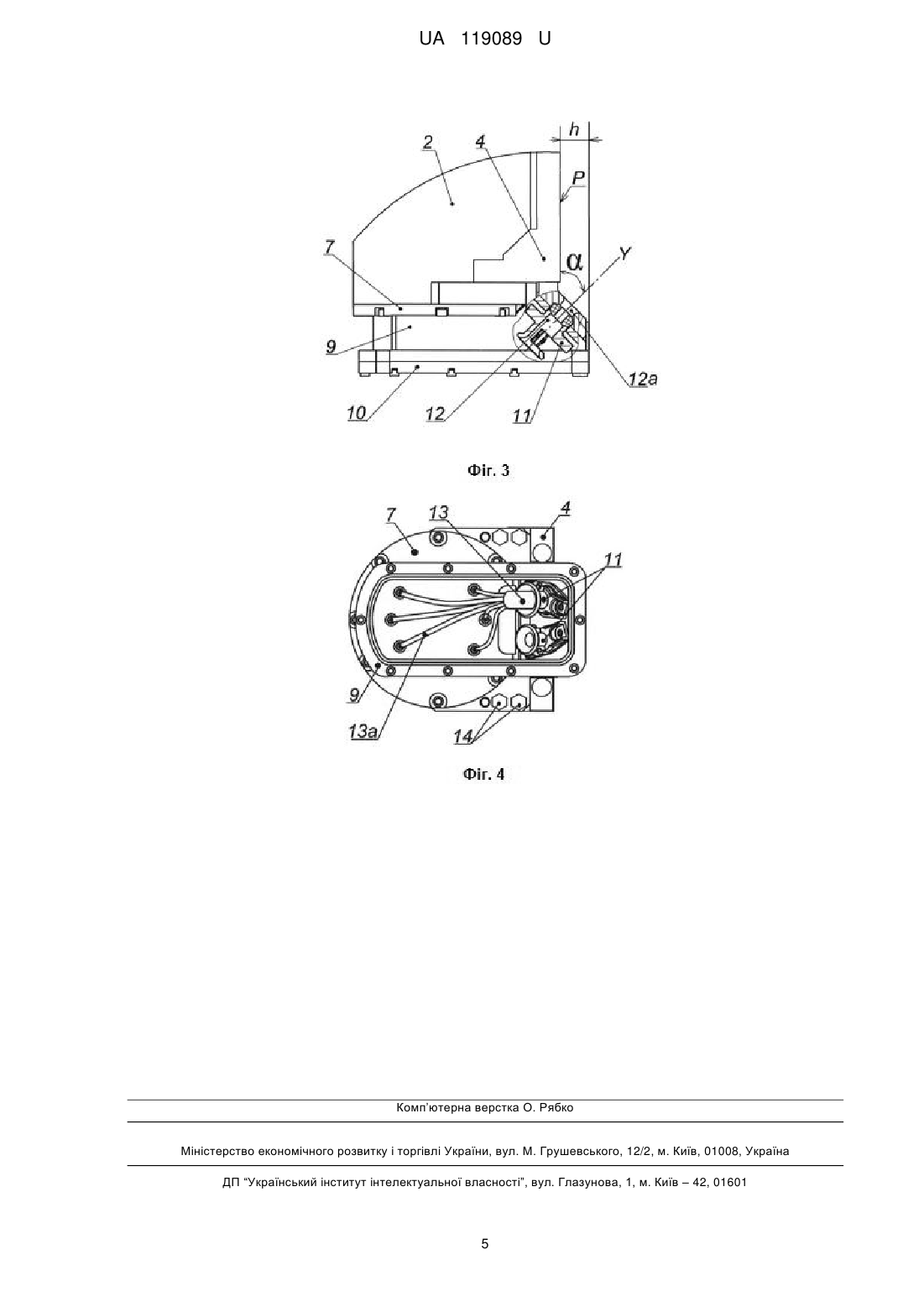

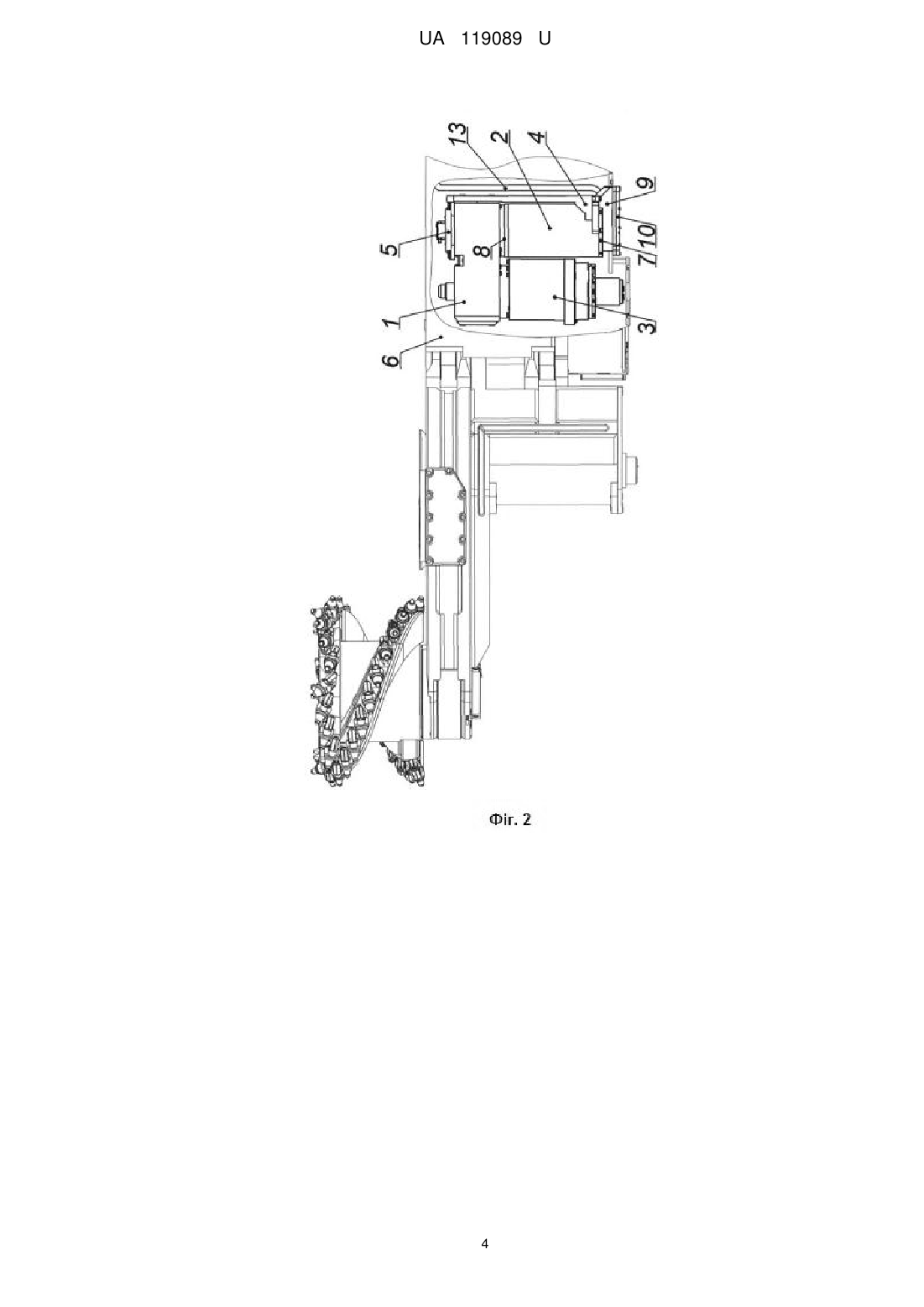

Реферат: UA 119089 U UA 119089 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана в двигунах, наприклад, блока подачі очисного комбайна. Відомий, вибраний як найближчий аналог, блок подачі очисного комбайна КДК500, який включає планетарний редуктор, двигун з гальмівним механізмом, які кінематично пов'язані з горизонтальним циліндричним редуктором очисного комбайна, який оснащений кронштейном для кріплення двигуна, при цьому двигун розміщений між планетарним редуктором і кронштейном. З завального боку очисного комбайна, зовні на торцевій стінці двигуна блока подачі виконана закрита кришкою розподільна коробка з кабельним вводом. Кабельний ввід виконано двостороннім (Т-подібним) і розміщений разом з розподільною коробкою в межах поперечного габариту корпусу двигуна. Недоліком наведеного найближчого аналога є те, що для закладу кабелю в розподільну коробку двигуна необхідно кабель зігнути на кут 90° і потім безпосередньо в коробці вводів жили силового кабелю ще раз зігнути на 90°. Наявність додаткових вигинів кабелю істотно впливає на трудомісткість підключення кабелю до комбайна, тому що його жили досить жорсткі і вимагають великих зусиль від обслуговуючого персоналу і навіть спеціальних інструментів для вигину їх на 90°, а наявність відкритої частини кабелю з завального боку очисного комбайна сприяє виникненню ризиків його пошкодження, що істотно впливає на стан техніки безпеки. В основу корисної моделі поставлена задача розробити конструкцію більш зручною для обслуговуючого персоналу розподільної коробки введення силових кабелів в двигун блока подачі, а також захистити від пошкоджень ту частину силових кабелів, яка залишилася відкритою в блоці подачі з боку завальної частини очисного комбайна. В результаті вирішення поставленої задачі буде отримано технічний результат: зменшення кількості вигинів силового кабелю і зменшення кута його вигину, що дозволить забезпечити технічному рішенню споживчі властивості: зручність ведення робіт для обслуговуючого персоналу, зниження трудомісткості цих робіт, а також поліпшення стану техніки безпеки. Розкриття технічного рішення. У блоці подачі очисного комбайна, який містить горизонтальний циліндричний редуктор (3) з кронштейном, кінематично пов'язаний з планетарним редуктором (1) і закріпленим на кронштейні (4) двигуном (2), в якому одна торцева стінка корпусу (8) прилягає до корпусу горизонтального циліндричного редуктора (3), а зовні іншої торцевої стінки корпусу (7) виконана розподільна коробка (9) з кришкою (10) і щонайменше одним кабельним вводом (11), при цьому двигун (2) розміщений між планетарним редуктором (1) і кронштейном (4), згідно з корисною моделлю, пропонується частину розподільної коробки (9) з вхідним отвором (12а) каналу (12) кабельного вводу (11) виконати виведеною за крайню вертикальну площину (Р), яка обмежує зовнішній габарит кронштейна (4), а вісь (Y) каналу (12) виконати нахиленою до крайньої вертикальної площини (Р) під кутом α в межах: 0°
