Привідний блок очисного комбайна

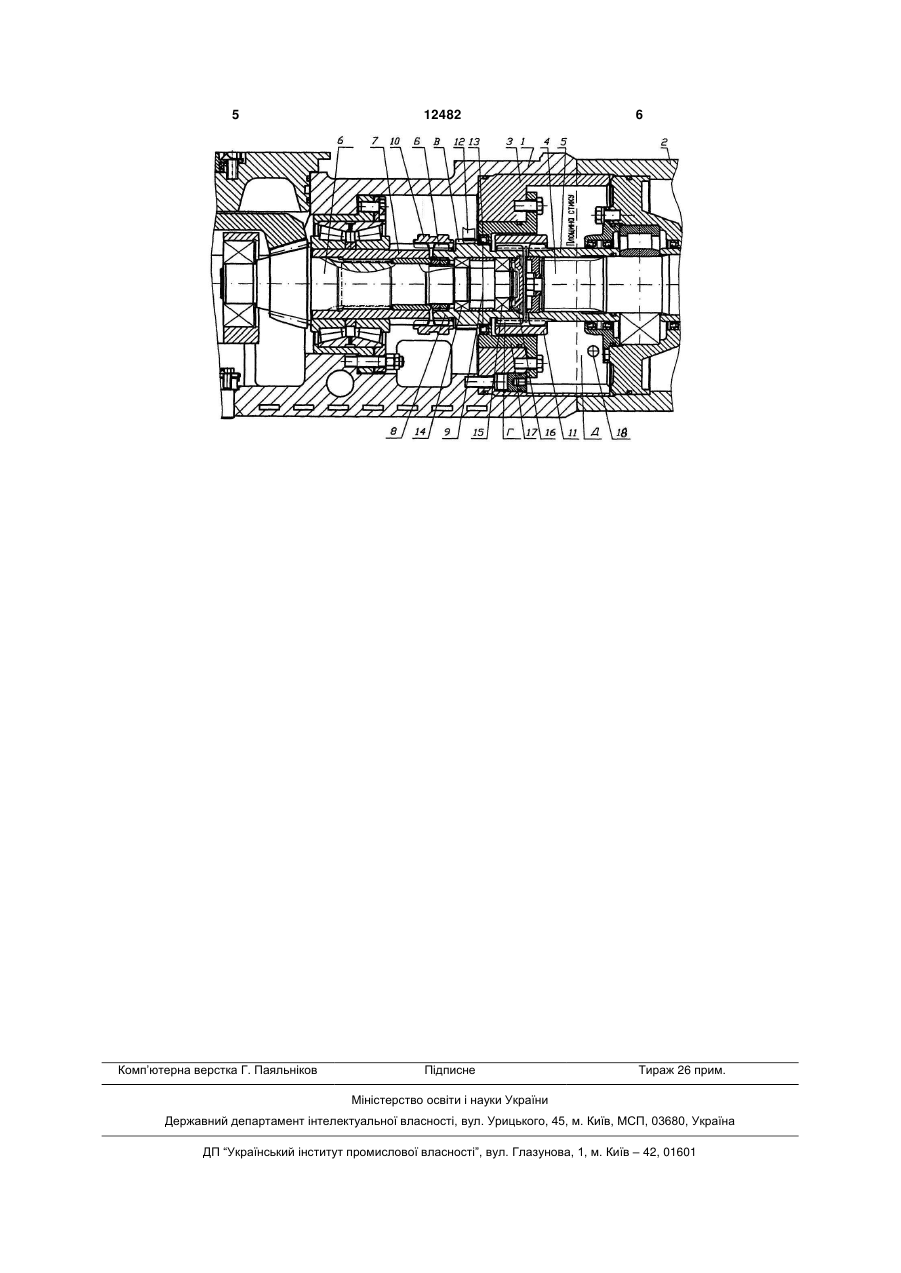

Привідний блок очисного комбайна, що містить редуктор, електродвигун та проставку між ними, на валу електродвигуна встановлена нерухомо зубчаста півмуфта, на вхідному валу редуктора також нерухомо встановлені зубчаста півмуфта і рухомо в осьовому напрямку - зубчаста з'єднувальна муфта, крім того, редуктор містить насос із привідною шестірнею, встановленою з 3 12482 4 кінця вала електродвигуна поза зоною інтенсивноНа фігурі 1 зображено привідний блок очисного розбризкування мастила редуктора і поліпшити го комбайна в розрізі. герметизацію вхідного вала редуктора, за умови Привідний блок очисного комбайна включає постійного обертання привідної шестірні насоса редуктор 1, електродвигун 2 та проставку 3 між при працюючому електродвигуні. ними, вал 4 електродвигуна 2 з нерухомо встановПоставлена задача вирішується в такий споленою на ньому півмуфтою 5, вхідний вал 6 редуксіб. тора 1 з нерухомо встановленою на ньому півмуфУ приводному блоці очисного комбайна, що тою 7 і рухомою відносно вала 6 блок-шестірнею 8 включає редуктор, електродвигун та проставку між із трьома зубчастими вінцями Б, В та Г і з циліндними, на валі електродвигуна встановлена неруричною проточкою 9, з'єднувальну муфту 10, рухомо зубчаста півмуфта, на вхідному валі редукхому в осьовому напрямку, нерухому з'єднувальну тора також нерухомо встановлені зубчаста півмумуфту 11. Крім того, редуктор містить в собі насос фта і рухомо в осьовому напрямку - зубчаста із приводною шестірнею 12 та ущільнювальний з'єднувальна муфта, крім того, редуктор містить в пристрій 13. собі насос із приводною шестірнею, установленою Проміжна блок-шестірня 8 із трьома зубчастиз можливістю обертання при обертанні вала елекми вінцями Б, В та Г установлена на вільному кінці тродвигуна, а між електродвигуном та редуктором вхідного вала 6 редуктора 1 з боку електродвигуна є дренажна камера з отворами, відповідно до ко2 на підшипниках котіння 14 та 15. Середній зубрисної моделі, на кінці вхідного вала редуктора з частий вінець В знаходиться в постійному зачепбоку електродвигуна встановлена з можливістю ленні з приводною шестірнею 12 насоса. Зубчасобертання відносно вхідного вала блок-шестірня з тий вінець Б (крайній з боку редуктора) блоктрьома зубчастими вінцями, найближчий з яких до шестірні 8 може бути з'єднаний з півмуфтою 7 вхівала електродвигуна постійно з'єднаний із зубчасдного вала 6 за допомогою зубчастої з'єднувальтою півмуфтою вала електродвигуна за допомоної муфти 10, рухомої в осьовому напрямку. Зубгою нерухомої зубчастої з'єднувальної муфти, сечастий вінець Г блок-шестірні 8 також знаходиться редній вінець блок-шестірні знаходиться в в постійному зачепленні з півмуфтою 5 на валі 4 постійному зачепленні з приводною шестірнею електродвигуна 2 за допомогою нерухомої з'єднунасоса, крайній вінець блок-шестірні з боку редуквальної муфти 11. тора з'єднаний з можливістю роз'єднання з неруНа циліндричну проточку 9, виконану біля сехомою півмуфтою вхідного вала за допомогою реднього зубчастого вінця В з боку електродвигуна рухомої зубчастої з'єднувальної муфти, при цьому, 2 встановлено ущільнення 13 манжетного типу. на середньому вінці блок-шестірні виконана проТорець блок-шестірні 8 з боку електродвигуна геточка, на якій встановлено ущільнення, а на торці рметично закритий кришкою 16 з ущільненням. блок-шестірні, з боку вала електродвигуна, встаУщільнення 13 установлено зовнішнім діаметновлена кришка з ущільненням. ром у кришці 17 проставки 3 між редуктором 1 та Установка на вхідному валі редуктора тривінелектродвигуном 2. цевої блок-шестірні з ущільненням на середньому Кінець вала електродвигуна з нерухомою піввінці дозволяє відокремити місце з'єднання вала муфтою 5 та сполучними деталями розміщений електродвигуна з вхідним валом редуктора від поза порожниною редуктора 1, у дренажній камері зони інтенсивного розбризкування мастила редукД між редуктором 1 та електродвигуном 2. тора, розмістивши кінець вала електродвигуна в Корисна модель працює в такий спосіб. дренажній камері з отворами для видаляння проПри обертанні вала 4 електродвигуна 2 крутникаючого в неї незначної кількості мастила редуний момент постійно передається через зубчасту ктора. півмуфту 5, зубчасту з'єднувальну муфту 11 на Крім того, установка на торці блок-шестірні зубчастий вінець Г блок-шестірні 8. При цьому кришки з ущільненням дозволяє перепинити досблок-шестірня 8 вільно обертається відносно вхідтуп мастилу з редуктора до вала електродвигуна ного вала 6 на підшипниках 14 та 15, ізнаходиться через порожнини і зазори в сполучених із вхідним в постійному зачепленні своїм зубчастим вінцем В валом деталях, поліпшивши тим самим його герз приводною шестірнею 12 насоса гідросистеми метизацію. очисного комбайна. При цьому забезпечено безперервне обертанВід зубчастого вінця Б блок-шестірні 8, за доня приводної шестірні насоса при обертанні вала помогою рухомої в осьовому напрямку зубчастої електродвигуна, оскільки вал електродвигуна посз'єднувальної муфти 10 та півмуфти 7, крутний тійно з'єднаний із тривінцевою блок-шестірнею, момент може передаватися вхідному валу 6. середній вінець якої знаходиться в постійному Таким чином, кінець вала електродвигуна 2 зачепленні з приводною шестірнею насоса. винесений із зони інтенсивного розбризкування Таким чином, відмітні ознаки в сукупності з вімастила редуктора 1 і відділений від нього ущільдомими ознаками дозволяють усунути відзначені ненням 13, а торець вхідного вала редуктора гернедоліки аналога при підвищенні надійності гермеметично закритий кришкою з ущільненням. Незнатизації електродвигуна і роботи комбайна в цілочна кількість проникаючої з редуктора в дренажну му. камеру Д мастила видаляється назовні через наСуть корисної моделі пояснюється кресленняскрізні отвори 18. ми. 5 Комп’ютерна верстка Г. Паяльніков 12482 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
