Блок подачі очисного комбайна

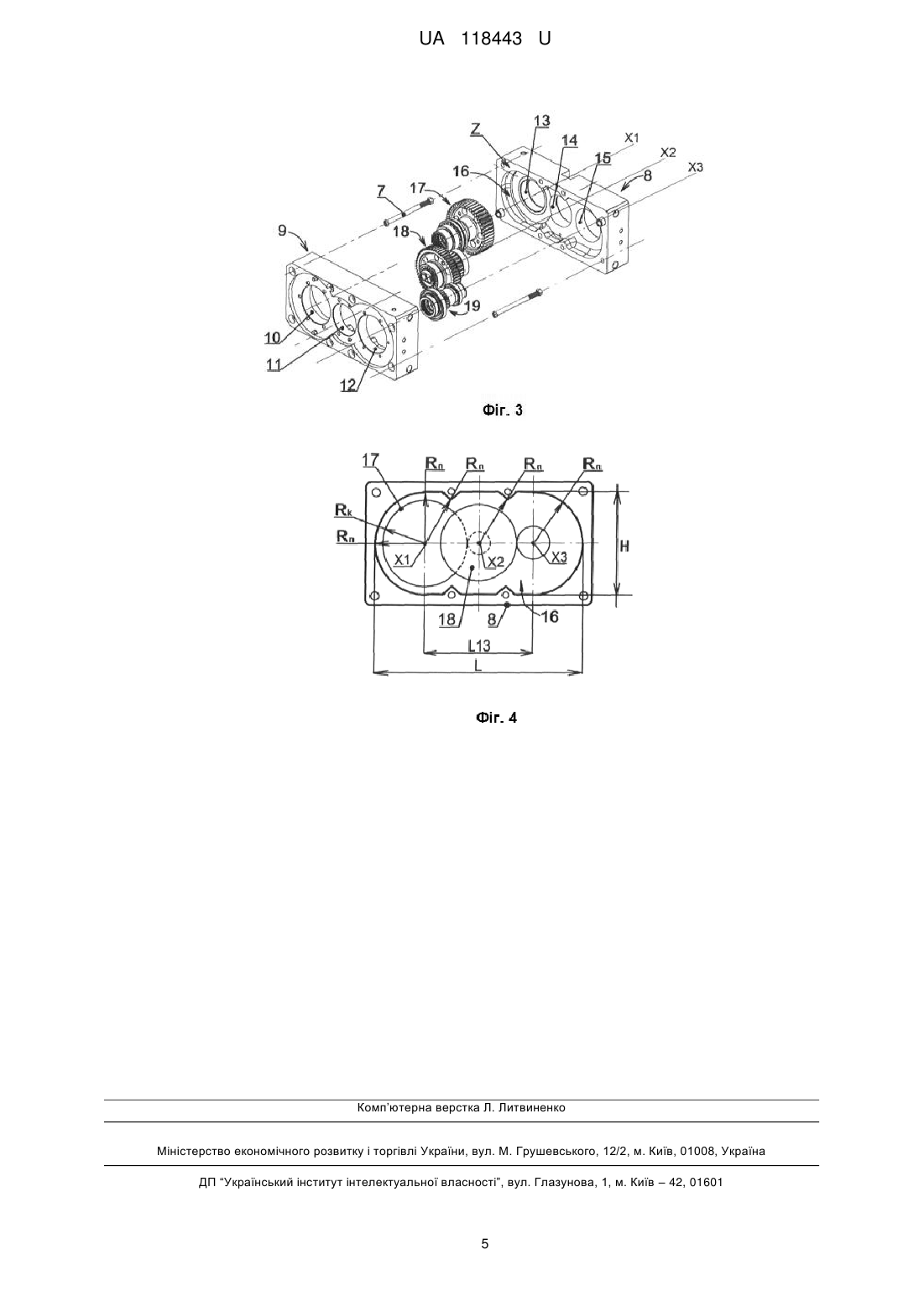

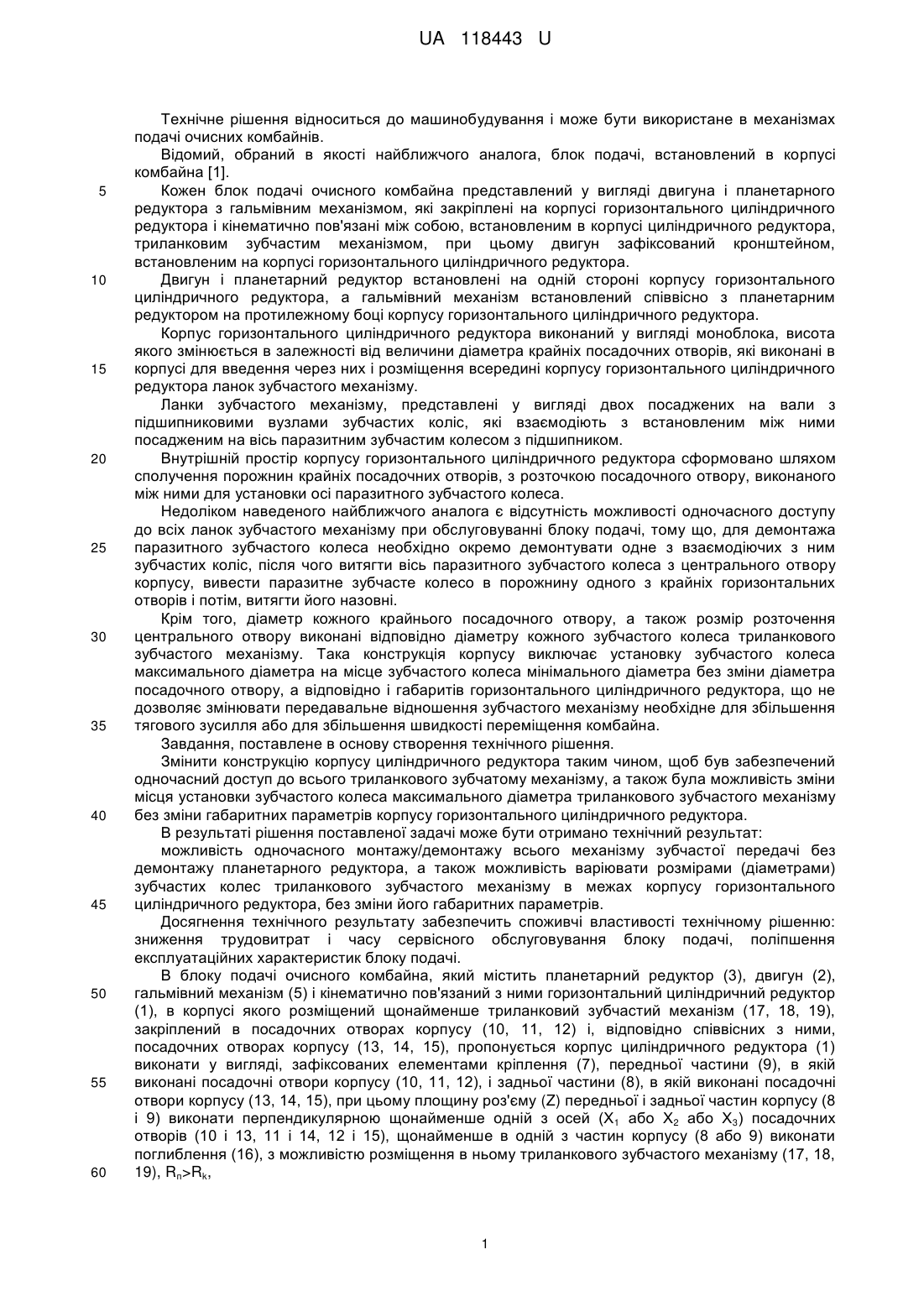

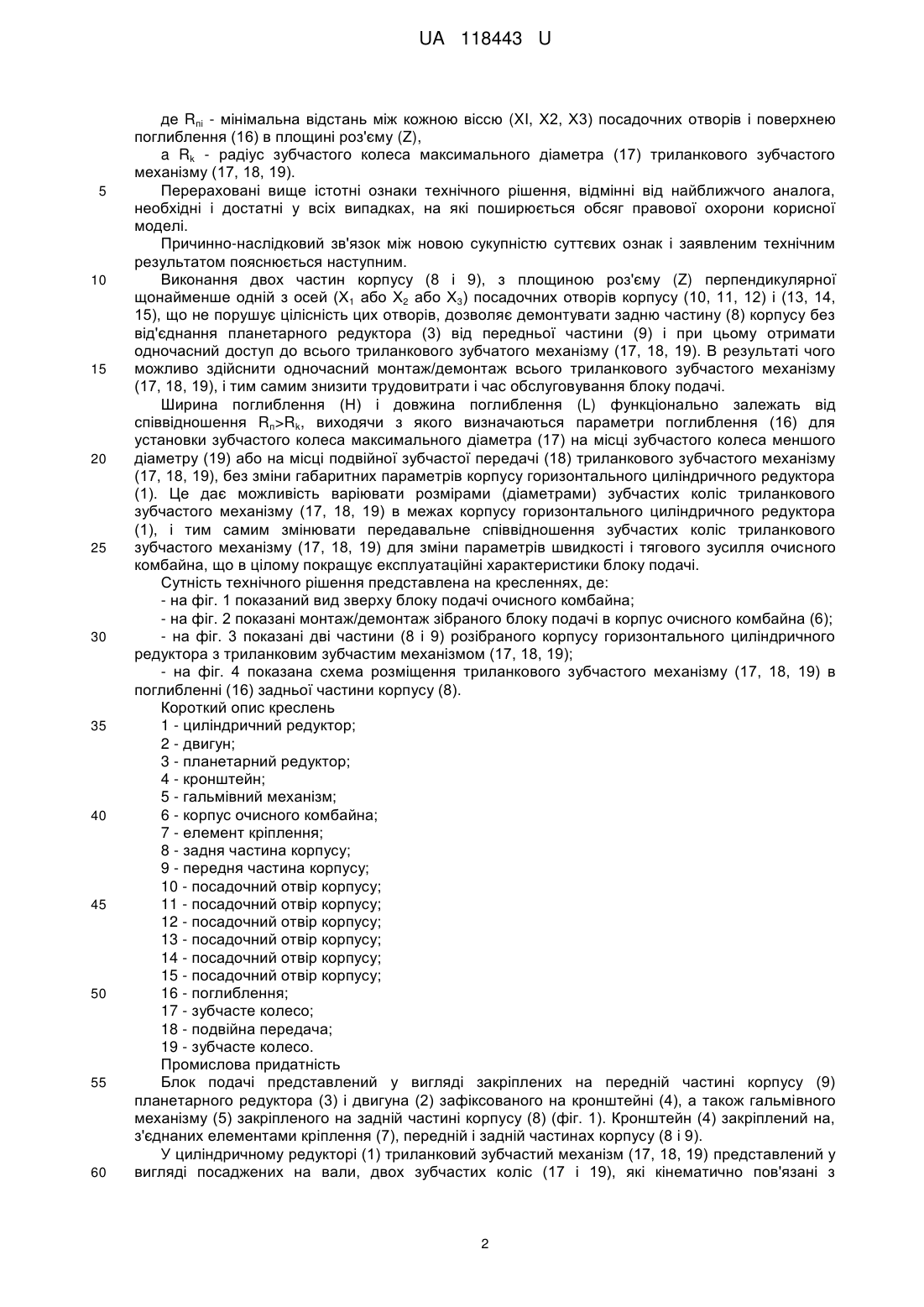

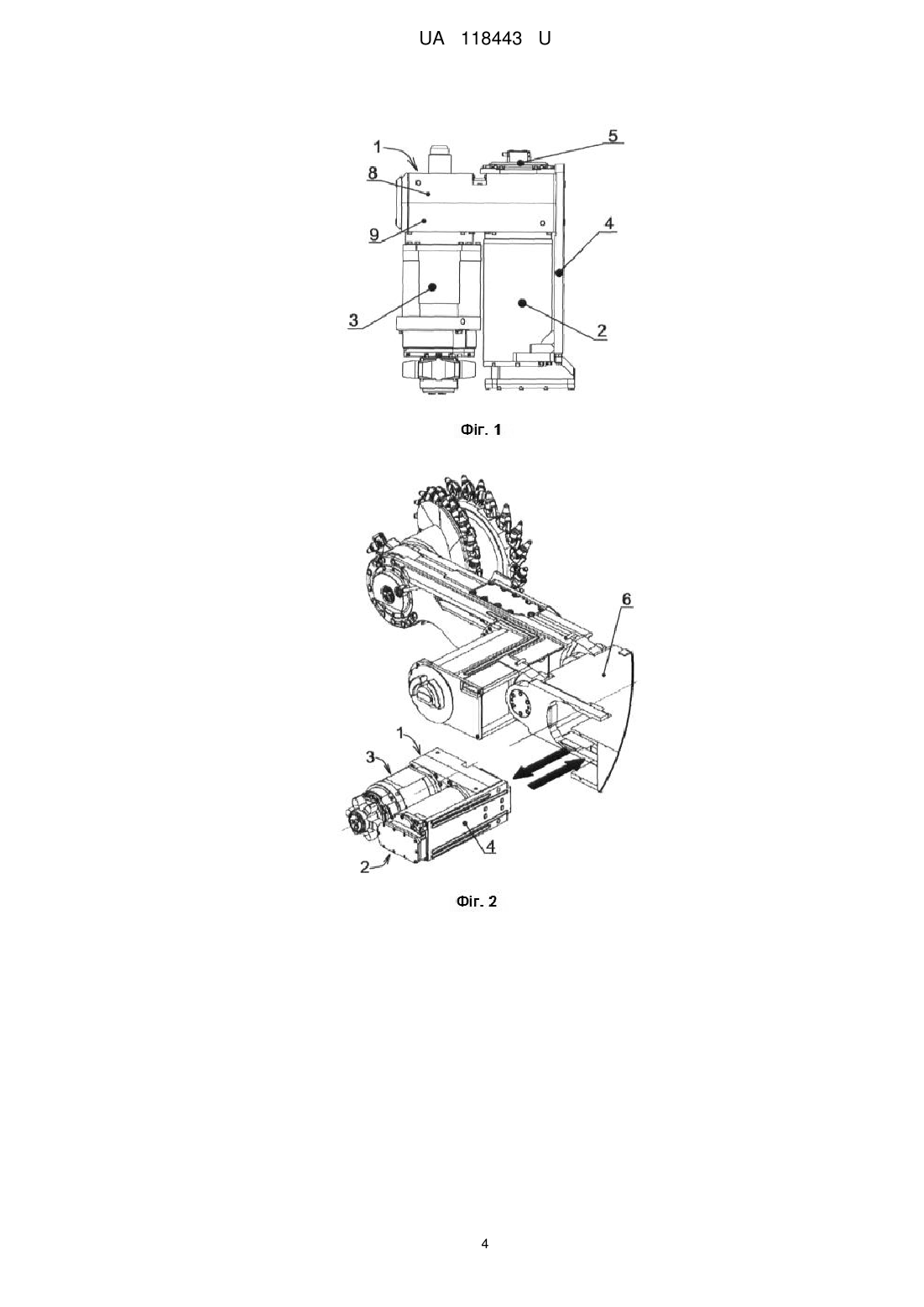

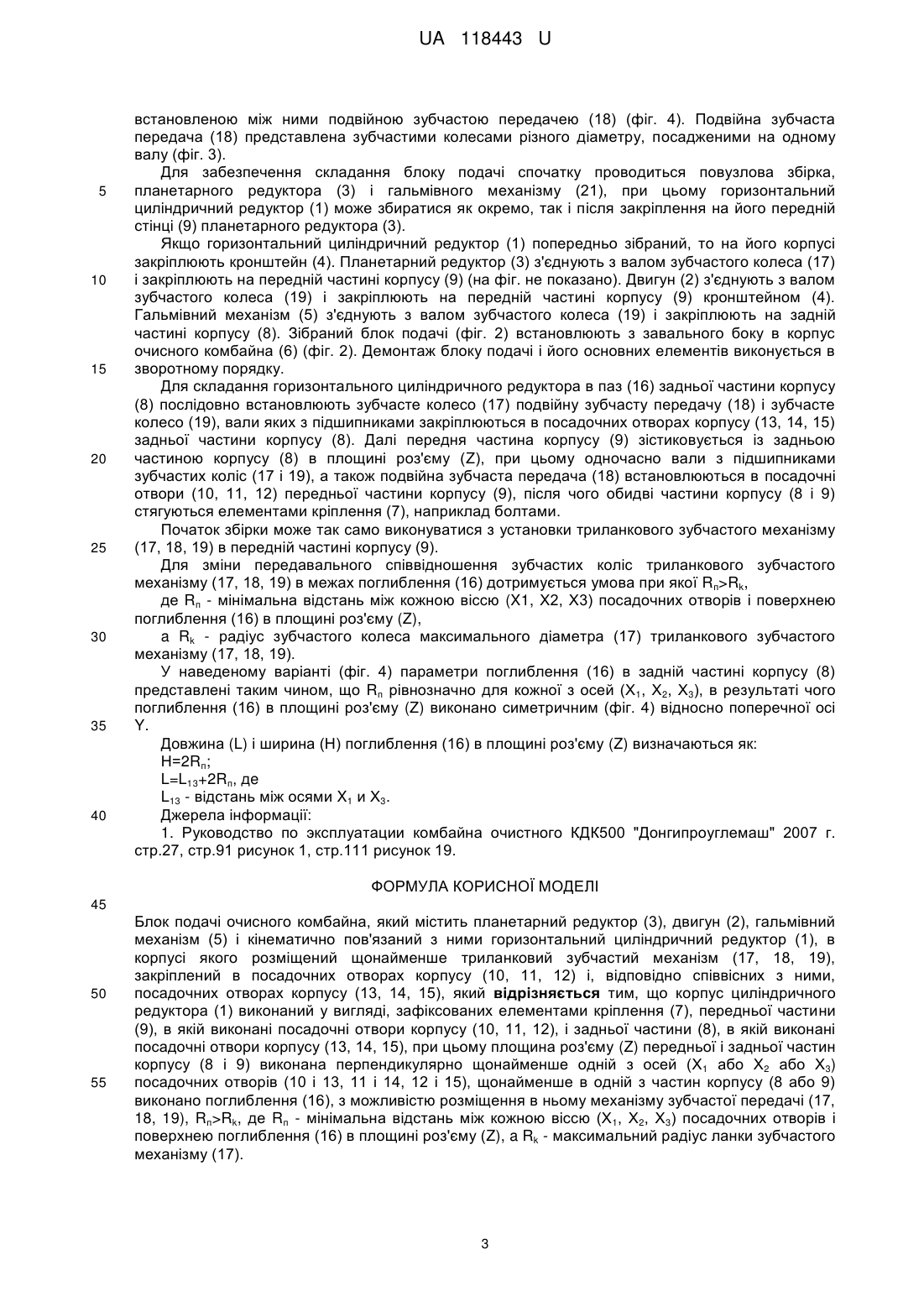

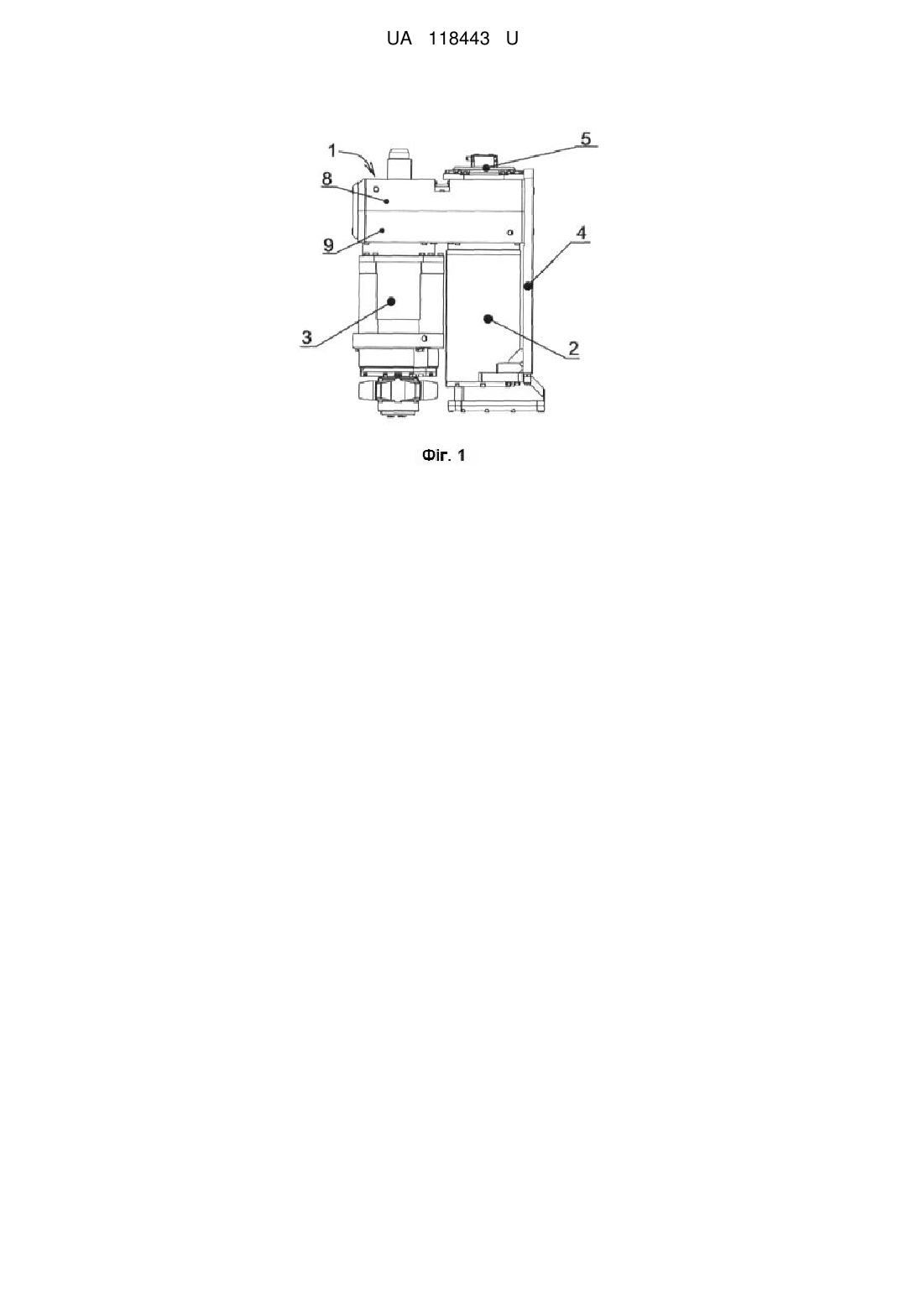

Реферат: Блок подачі очисного комбайна, який містить планетарний редуктор (3), двигун (2), гальмівний механізм (5) і кінематично пов'язаний з ними горизонтальний циліндричний редуктор (1), в корпусі якого розміщений щонайменше триланковий зубчастий механізм (17, 18, 19), закріплений в посадочних отворах корпусу (10, 11, 12) і, відповідно співвісних з ними, посадочних отворах корпусу (13, 14, 15), який відрізняється тим, що корпус циліндричного редуктора (1) виконаний у вигляді зафіксованих елементами кріплення (7) передньої частини (9), в якій виконані посадочні отвори корпусу (10, 11, 12), і задньої частини (8), в якій виконані посадочні отвори корпусу (13, 14, 15), при цьому площина роз'єму (Z) передньої і задньої частин корпусу (8 і 9) виконана перпендикулярно щонайменше до одній з осей (Х 1 або Х2 або Х3) посадочних отворів (10 і 13, 11 і 14, 12 і 15), щонайменше в одній з частин корпусу (8 або 9) виконано поглиблення (16), з можливістю розміщення в ньому триланкового зубчастого механізму (17, 18, 19), Rп>Rk, де Rп - мінімальна відстань між кожною віссю (Х 1, Х2, Х3) посадочних отворів і поверхнею поглиблення (16) в площині роз'єму (Z), a Rk - радіус зубчастого колеса максимального діаметра (17) триланкового зубчастого механізму (17, 18, 19). UA 118443 U (54) БЛОК ПОДАЧІ ОЧИСНОГО КОМБАЙНА UA 118443 U UA 118443 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення відноситься до машинобудування і може бути використане в механізмах подачі очисних комбайнів. Відомий, обраний в якості найближчого аналога, блок подачі, встановлений в корпусі комбайна [1]. Кожен блок подачі очисного комбайна представлений у вигляді двигуна і планетарного редуктора з гальмівним механізмом, які закріплені на корпусі горизонтального циліндричного редуктора і кінематично пов'язані між собою, встановленим в корпусі циліндричного редуктора, триланковим зубчастим механізмом, при цьому двигун зафіксований кронштейном, встановленим на корпусі горизонтального циліндричного редуктора. Двигун і планетарний редуктор встановлені на одній стороні корпусу горизонтального циліндричного редуктора, а гальмівний механізм встановлений співвісно з планетарним редуктором на протилежному боці корпусу горизонтального циліндричного редуктора. Корпус горизонтального циліндричного редуктора виконаний у вигляді моноблока, висота якого змінюється в залежності від величини діаметра крайніх посадочних отворів, які виконані в корпусі для введення через них і розміщення всередині корпусу горизонтального циліндричного редуктора ланок зубчастого механізму. Ланки зубчастого механізму, представлені у вигляді двох посаджених на вали з підшипниковими вузлами зубчастих коліс, які взаємодіють з встановленим між ними посадженим на вісь паразитним зубчастим колесом з підшипником. Внутрішній простір корпусу горизонтального циліндричного редуктора сформовано шляхом сполучення порожнин крайніх посадочних отворів, з розточкою посадочного отвору, виконаного між ними для установки осі паразитного зубчастого колеса. Недоліком наведеного найближчого аналога є відсутність можливості одночасного доступу до всіх ланок зубчастого механізму при обслуговуванні блоку подачі, тому що, для демонтажа паразитного зубчастого колеса необхідно окремо демонтувати одне з взаємодіючих з ним зубчастих коліс, після чого витягти вісь паразитного зубчастого колеса з центрального отвору корпусу, вивести паразитне зубчасте колесо в порожнину одного з крайніх горизонтальних отворів і потім, витягти його назовні. Крім того, діаметр кожного крайнього посадочного отвору, а також розмір розточення центрального отвору виконані відповідно діаметру кожного зубчастого колеса триланкового зубчастого механізму. Така конструкція корпусу виключає установку зубчастого колеса максимального діаметра на місце зубчастого колеса мінімального діаметра без зміни діаметра посадочного отвору, а відповідно і габаритів горизонтального циліндричного редуктора, що не дозволяє змінювати передавальне відношення зубчастого механізму необхідне для збільшення тягового зусилля або для збільшення швидкості переміщення комбайна. Завдання, поставлене в основу створення технічного рішення. Змінити конструкцію корпусу циліндричного редуктора таким чином, щоб був забезпечений одночасний доступ до всього триланкового зубчатому механізму, а також була можливість зміни місця установки зубчастого колеса максимального діаметра триланкового зубчастого механізму без зміни габаритних параметрів корпусу горизонтального циліндричного редуктора. В результаті рішення поставленої задачі може бути отримано технічний результат: можливість одночасного монтажу/демонтажу всього механізму зубчастої передачі без демонтажу планетарного редуктора, а також можливість варіювати розмірами (діаметрами) зубчастих колес триланкового зубчастого механізму в межах корпусу горизонтального циліндричного редуктора, без зміни його габаритних параметрів. Досягнення технічного результату забезпечить споживчі властивості технічному рішенню: зниження трудовитрат і часу сервісного обслуговування блоку подачі, поліпшення експлуатаційних характеристик блоку подачі. В блоку подачі очисного комбайна, який містить планетарний редуктор (3), двигун (2), гальмівний механізм (5) і кінематично пов'язаний з ними горизонтальний циліндричний редуктор (1), в корпусі якого розміщений щонайменше триланковий зубчастий механізм (17, 18, 19), закріплений в посадочних отворах корпусу (10, 11, 12) і, відповідно співвісних з ними, посадочних отворах корпусу (13, 14, 15), пропонується корпус циліндричного редуктора (1) виконати у вигляді, зафіксованих елементами кріплення (7), передньої частини (9), в якій виконані посадочні отвори корпусу (10, 11, 12), і задньої частини (8), в якій виконані посадочні отвори корпусу (13, 14, 15), при цьому площину роз'єму (Z) передньої і задньої частин корпусу (8 і 9) виконати перпендикулярною щонайменше одній з осей (Х1 або Х2 або Х3) посадочних отворів (10 і 13, 11 і 14, 12 і 15), щонайменше в одній з частин корпусу (8 або 9) виконати поглиблення (16), з можливістю розміщення в ньому триланкового зубчастого механізму (17, 18, 19), Rп>Rk, 1 UA 118443 U 5 10 15 20 25 30 35 40 45 50 55 60 де Rпi - мінімальна відстань між кожною віссю (XI, Х2, Х3) посадочних отворів і поверхнею поглиблення (16) в площині роз'єму (Z), a Rk - радіус зубчастого колеса максимального діаметра (17) триланкового зубчастого механізму (17, 18, 19). Перераховані вище істотні ознаки технічного рішення, відмінні від найближчого аналога, необхідні і достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Причинно-наслідковий зв'язок між новою сукупністю суттєвих ознак і заявленим технічним результатом пояснюється наступним. Виконання двох частин корпусу (8 і 9), з площиною роз'єму (Z) перпендикулярної щонайменше одній з осей (Х1 або Х2 або Х3) посадочних отворів корпусу (10, 11, 12) і (13, 14, 15), що не порушує цілісність цих отворів, дозволяє демонтувати задню частину (8) корпусу без від'єднання планетарного редуктора (3) від передньої частини (9) і при цьому отримати одночасний доступ до всього триланкового зубчатого механізму (17, 18, 19). В результаті чого можливо здійснити одночасний монтаж/демонтаж всього триланкового зубчастого механізму (17, 18, 19), і тим самим знизити трудовитрати і час обслуговування блоку подачі. Ширина поглиблення (Н) і довжина поглиблення (L) функціонально залежать від співвідношення Rп>Rk, виходячи з якого визначаються параметри поглиблення (16) для установки зубчастого колеса максимального діаметра (17) на місці зубчастого колеса меншого діаметру (19) або на місці подвійної зубчастої передачі (18) триланкового зубчастого механізму (17, 18, 19), без зміни габаритних параметрів корпусу горизонтального циліндричного редуктора (1). Це дає можливість варіювати розмірами (діаметрами) зубчастих коліс триланкового зубчастого механізму (17, 18, 19) в межах корпусу горизонтального циліндричного редуктора (1), і тим самим змінювати передавальне співвідношення зубчастих коліс триланкового зубчастого механізму (17, 18, 19) для зміни параметрів швидкості і тягового зусилля очисного комбайна, що в цілому покращує експлуатаційні характеристики блоку подачі. Сутність технічного рішення представлена на кресленнях, де: - на фіг. 1 показаний вид зверху блоку подачі очисного комбайна; - на фіг. 2 показані монтаж/демонтаж зібраного блоку подачі в корпус очисного комбайна (6); - на фіг. 3 показані дві частини (8 і 9) розібраного корпусу горизонтального циліндричного редуктора з триланковим зубчастим механізмом (17, 18, 19); - на фіг. 4 показана схема розміщення триланкового зубчастого механізму (17, 18, 19) в поглибленні (16) задньої частини корпусу (8). Короткий опис креслень 1 - циліндричний редуктор; 2 - двигун; 3 - планетарний редуктор; 4 - кронштейн; 5 - гальмівний механізм; 6 - корпус очисного комбайна; 7 - елемент кріплення; 8 - задня частина корпусу; 9 - передня частина корпусу; 10 - посадочний отвір корпусу; 11 - посадочний отвір корпусу; 12 - посадочний отвір корпусу; 13 - посадочний отвір корпусу; 14 - посадочний отвір корпусу; 15 - посадочний отвір корпусу; 16 - поглиблення; 17 - зубчасте колесо; 18 - подвійна передача; 19 - зубчасте колесо. Промислова придатність Блок подачі представлений у вигляді закріплених на передній частині корпусу (9) планетарного редуктора (3) і двигуна (2) зафіксованого на кронштейні (4), а також гальмівного механізму (5) закріпленого на задній частині корпусу (8) (фіг. 1). Кронштейн (4) закріплений на, з'єднаних елементами кріплення (7), передній і задній частинах корпусу (8 і 9). У циліндричному редукторі (1) триланковий зубчастий механізм (17, 18, 19) представлений у вигляді посаджених на вали, двох зубчастих коліс (17 і 19), які кінематично пов'язані з 2 UA 118443 U 5 10 15 20 25 30 35 40 встановленою між ними подвійною зубчастою передачею (18) (фіг. 4). Подвійна зубчаста передача (18) представлена зубчастими колесами різного діаметру, посадженими на одному валу (фіг. 3). Для забезпечення складання блоку подачі спочатку проводиться повузлова збірка, планетарного редуктора (3) і гальмівного механізму (21), при цьому горизонтальний циліндричний редуктор (1) може збиратися як окремо, так і після закріплення на його передній стінці (9) планетарного редуктора (3). Якщо горизонтальний циліндричний редуктор (1) попередньо зібраний, то на його корпусі закріплюють кронштейн (4). Планетарний редуктор (3) з'єднують з валом зубчастого колеса (17) і закріплюють на передній частині корпусу (9) (на фіг. не показано). Двигун (2) з'єднують з валом зубчастого колеса (19) і закріплюють на передній частині корпусу (9) кронштейном (4). Гальмівний механізм (5) з'єднують з валом зубчастого колеса (19) і закріплюють на задній частині корпусу (8). Зібраний блок подачі (фіг. 2) встановлюють з завального боку в корпус очисного комбайна (6) (фіг. 2). Демонтаж блоку подачі і його основних елементів виконується в зворотному порядку. Для складання горизонтального циліндричного редуктора в паз (16) задньої частини корпусу (8) послідовно встановлюють зубчасте колесо (17) подвійну зубчасту передачу (18) і зубчасте колесо (19), вали яких з підшипниками закріплюються в посадочних отворах корпусу (13, 14, 15) задньої частини корпусу (8). Далі передня частина корпусу (9) зістиковується із задньою частиною корпусу (8) в площині роз'єму (Z), при цьому одночасно вали з підшипниками зубчастих коліс (17 і 19), а також подвійна зубчаста передача (18) встановлюються в посадочні отвори (10, 11, 12) передньої частини корпусу (9), після чого обидві частини корпусу (8 і 9) стягуються елементами кріплення (7), наприклад болтами. Початок збірки може так само виконуватися з установки триланкового зубчастого механізму (17, 18, 19) в передній частині корпусу (9). Для зміни передавального співвідношення зубчастих коліс триланкового зубчастого механізму (17, 18, 19) в межах поглиблення (16) дотримується умова при якої Rп>Rk, де Rп - мінімальна відстань між кожною віссю (X1, Х2, Х3) посадочних отворів і поверхнею поглиблення (16) в площині роз'єму (Z), a Rk - радіус зубчастого колеса максимального діаметра (17) триланкового зубчастого механізму (17, 18, 19). У наведеному варіанті (фіг. 4) параметри поглиблення (16) в задній частині корпусу (8) представлені таким чином, що Rп рівнозначно для кожної з осей (Х1, Х2, Х3), в результаті чого поглиблення (16) в площині роз'єму (Z) виконано симетричним (фіг. 4) відносно поперечної осі Y. Довжина (L) і ширина (Н) поглиблення (16) в площині роз'єму (Z) визначаються як: Н=2Rп; L=L13+2Rп, дe L13 - відстань між осями X1 и Х3. Джерела інформації: 1. Руководство по эксплуатации комбайна очистного КДК500 "Донгипроуглемаш" 2007 г. стр.27, стр.91 рисунок 1, стр.111 рисунок 19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Блок подачі очисного комбайна, який містить планетарний редуктор (3), двигун (2), гальмівний механізм (5) і кінематично пов'язаний з ними горизонтальний циліндричний редуктор (1), в корпусі якого розміщений щонайменше триланковий зубчастий механізм (17, 18, 19), закріплений в посадочних отворах корпусу (10, 11, 12) і, відповідно співвісних з ними, посадочних отворах корпусу (13, 14, 15), який відрізняється тим, що корпус циліндричного редуктора (1) виконаний у вигляді, зафіксованих елементами кріплення (7), передньої частини (9), в якій виконані посадочні отвори корпусу (10, 11, 12), і задньої частини (8), в якій виконані посадочні отвори корпусу (13, 14, 15), при цьому площина роз'єму (Z) передньої і задньої частин корпусу (8 і 9) виконана перпендикулярно щонайменше одній з осей (Х1 або Х2 або Х3) посадочних отворів (10 і 13, 11 і 14, 12 і 15), щонайменше в одній з частин корпусу (8 або 9) виконано поглиблення (16), з можливістю розміщення в ньому механізму зубчастої передачі (17, 18, 19), Rп>Rk, де Rп - мінімальна відстань між кожною віссю (Х1, Х2, Х3) посадочних отворів і поверхнею поглиблення (16) в площині роз'єму (Z), a Rk - максимальний радіус ланки зубчастого механізму (17). 3 UA 118443 U 4 UA 118443 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
