Ортопедичний оздоровчий комплекс віталія боднара

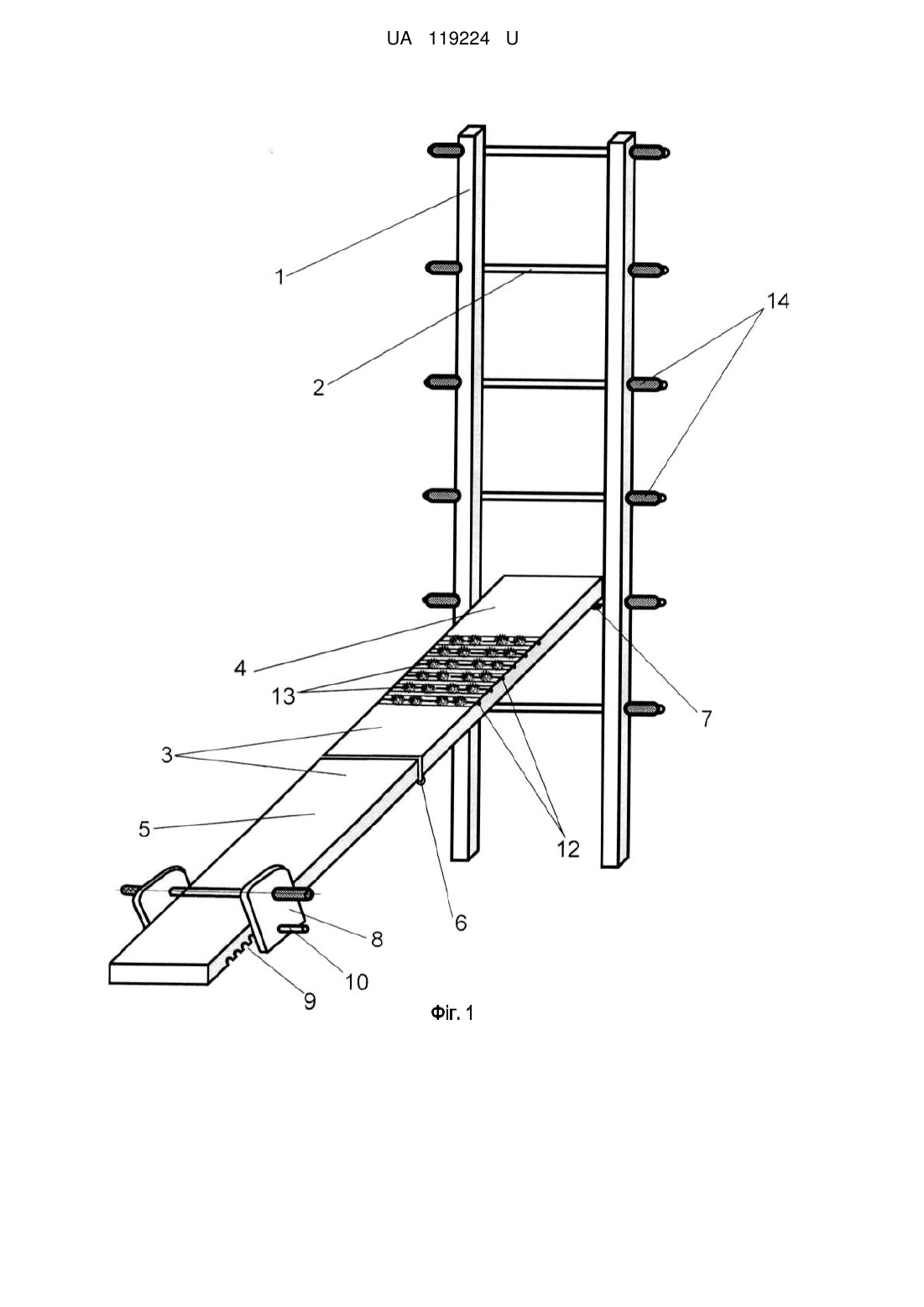

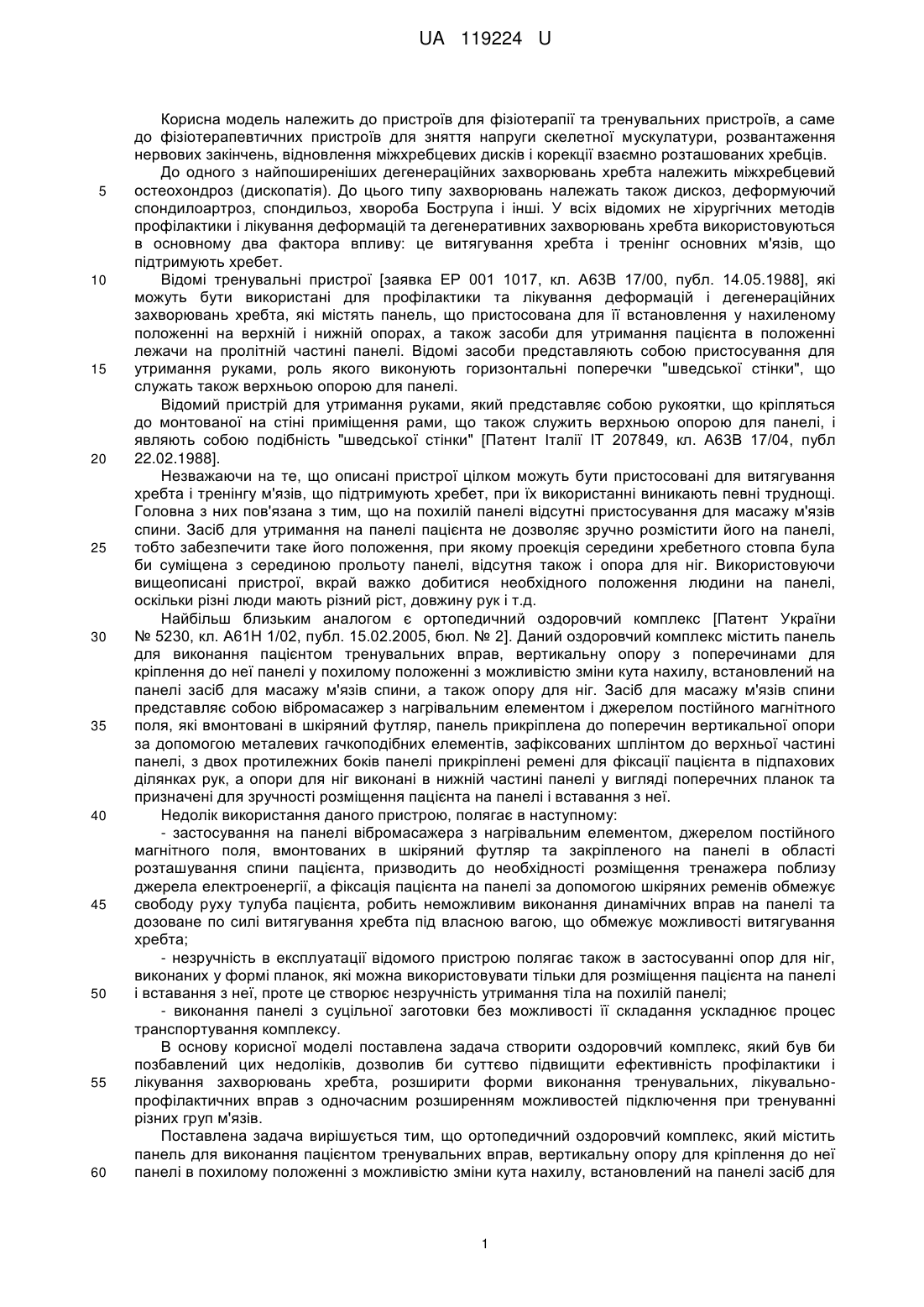

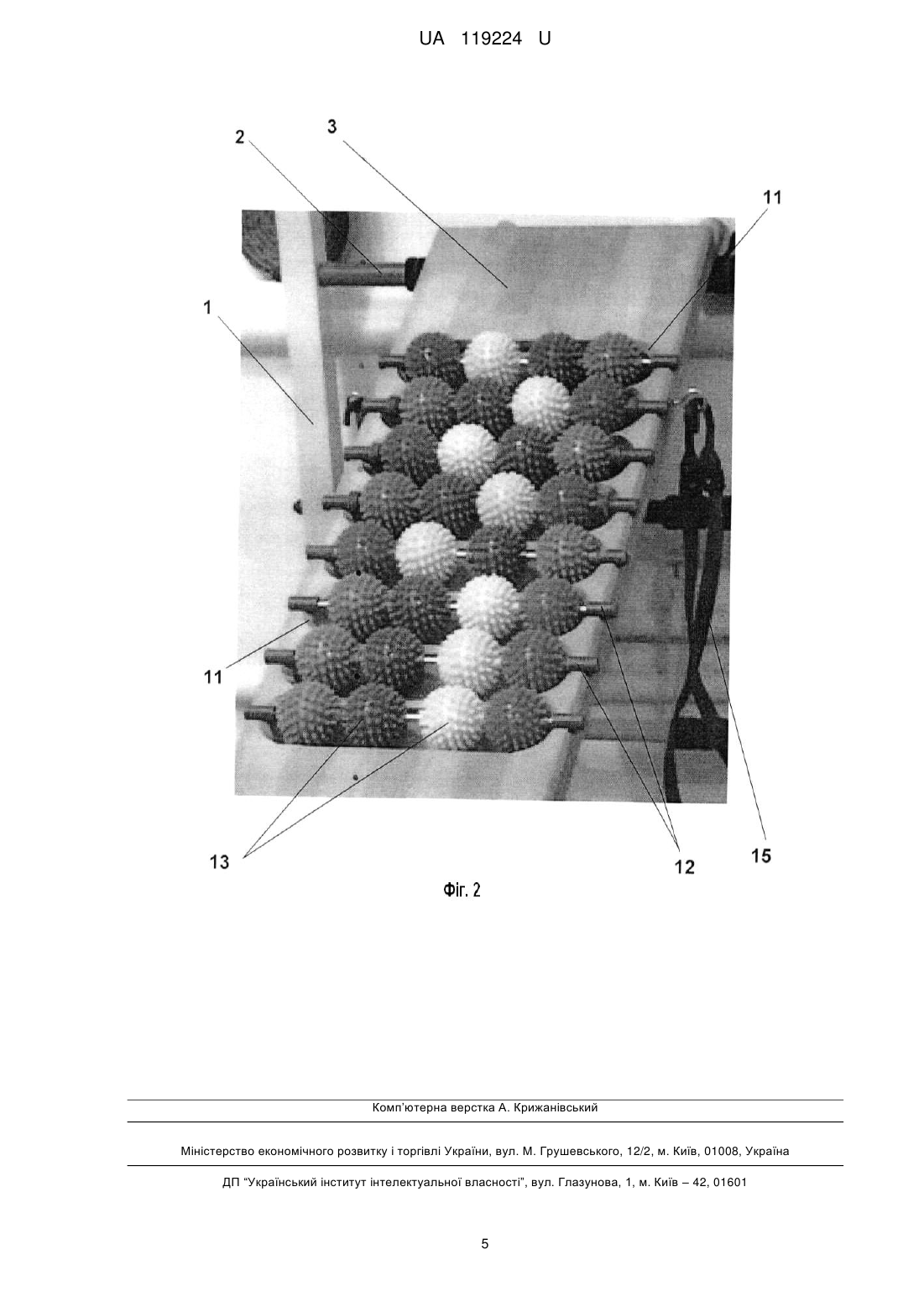

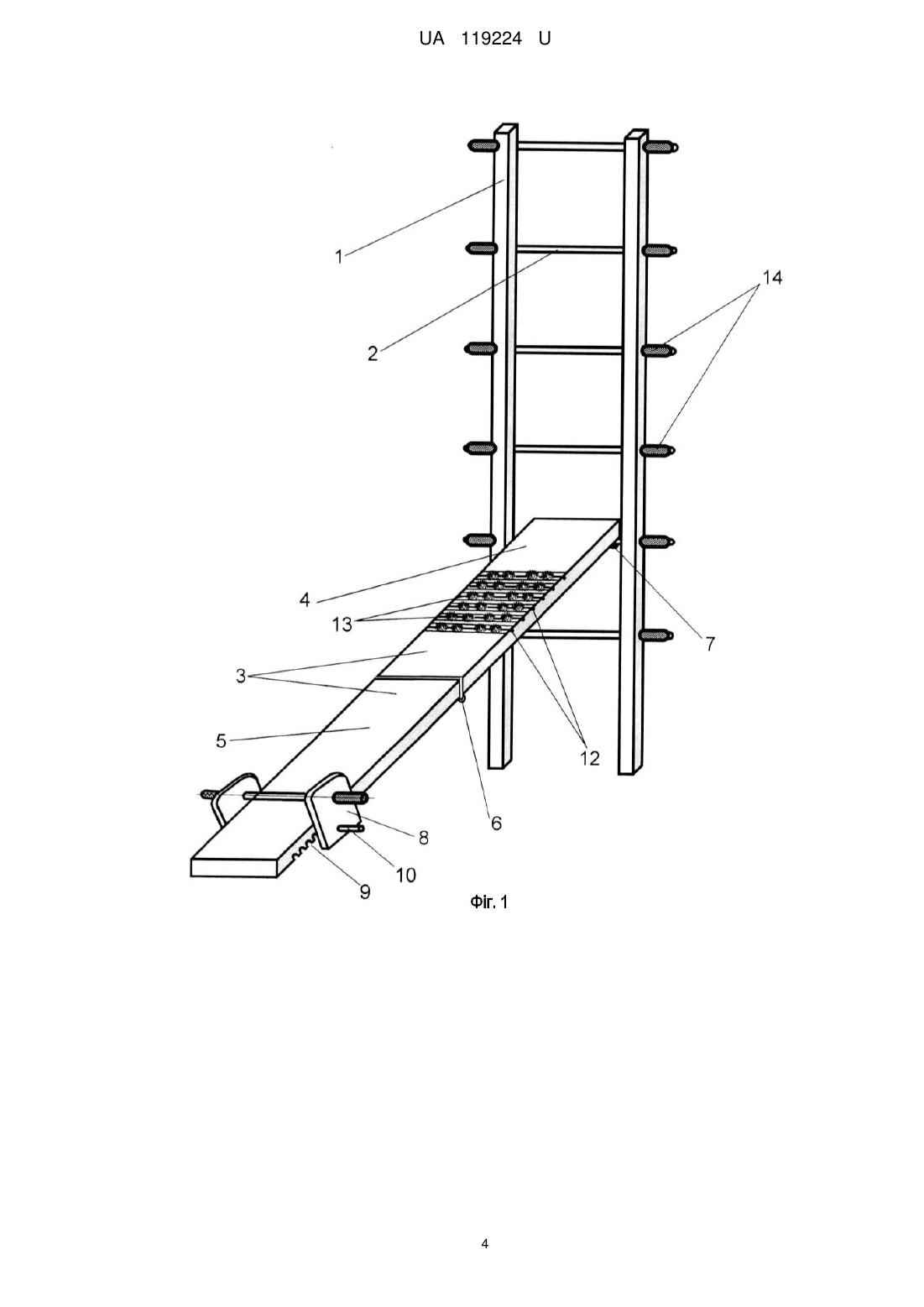

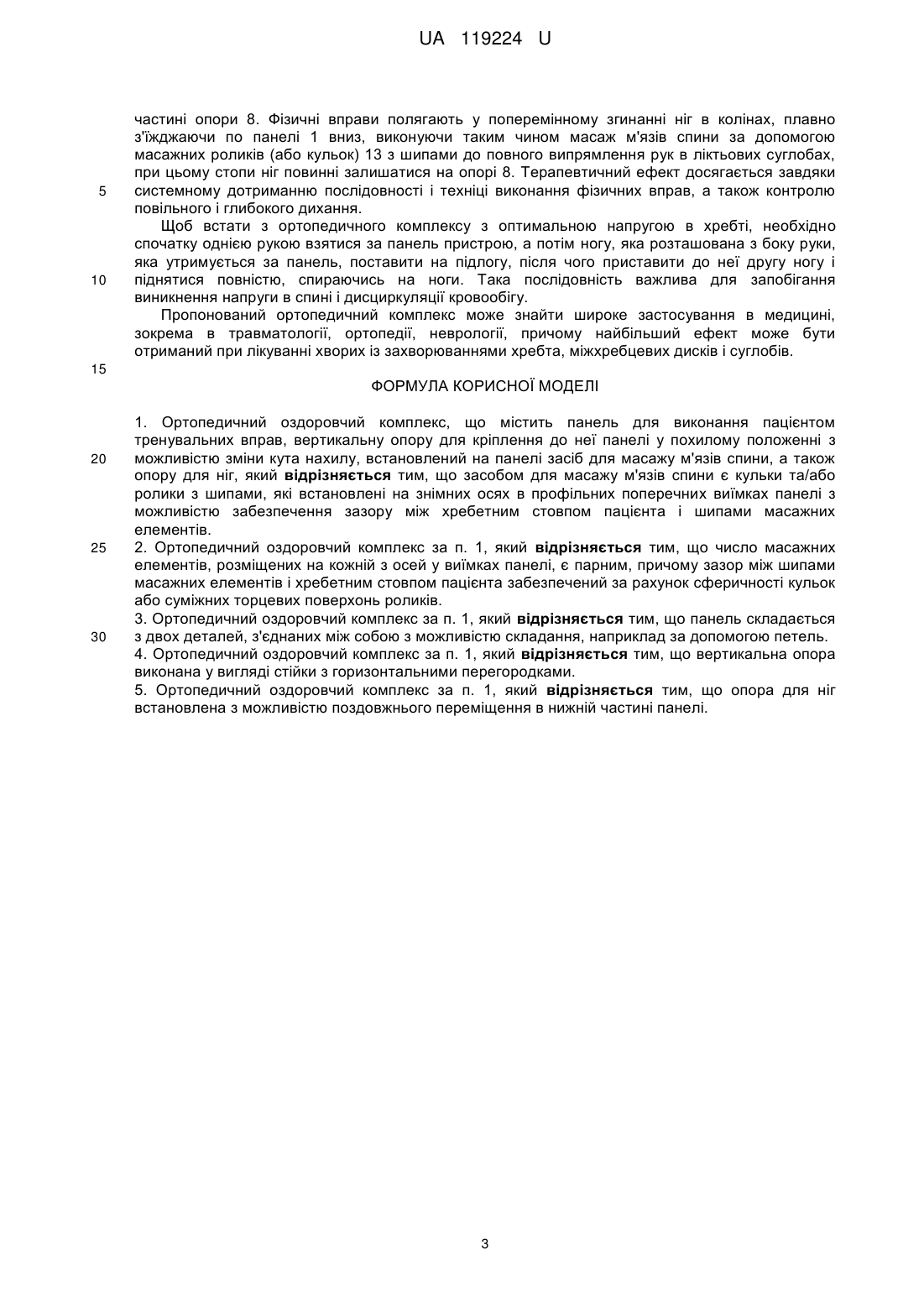

Реферат: Ортопедичний оздоровчий комплекс містить панель для виконання пацієнтом тренувальних вправ, вертикальну опору для кріплення до неї панелі у похилому положенні з можливістю зміни кута нахилу, встановлений на панелі засіб для масажу м'язів спини, а також опору для ніг. Засобом для масажу м'язів спини є кульки та/або ролики з шипами, які встановлені на знімних осях в профільних поперечних виїмках панелі з можливістю забезпечення зазору між хребетним стовпом пацієнта і шипами масажних елементів. UA 119224 U (12) UA 119224 U UA 119224 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для фізіотерапії та тренувальних пристроїв, а саме до фізіотерапевтичних пристроїв для зняття напруги скелетної мускулатури, розвантаження нервових закінчень, відновлення міжхребцевих дисків і корекції взаємно розташованих хребців. До одного з найпоширеніших дегенераційних захворювань хребта належить міжхребцевий остеохондроз (дископатія). До цього типу захворювань належать також дискоз, деформуючий спондилоартроз, спондильоз, хвороба Бострупа і інші. У всіх відомих не хірургічних методів профілактики і лікування деформацій та дегенеративних захворювань хребта використовуються в основному два фактора впливу: це витягування хребта і тренінг основних м'язів, що підтримують хребет. Відомі тренувальні пристрої [заявка ЕР 001 1017, кл. А63В 17/00, публ. 14.05.1988], які можуть бути використані для профілактики та лікування деформацій і дегенераційних захворювань хребта, які містять панель, що пристосована для її встановлення у нахиленому положенні на верхній і нижній опорах, а також засоби для утримання пацієнта в положенні лежачи на пролітній частині панелі. Відомі засоби представляють собою пристосування для утримання руками, роль якого виконують горизонтальні поперечки "шведської стінки", що служать також верхньою опорою для панелі. Відомий пристрій для утримання руками, який представляє собою рукоятки, що кріпляться до монтованої на стіні приміщення рами, що також служить верхньою опорою для панелі, і являють собою подібність "шведської стінки" [Патент Італії IT 207849, кл. А63В 17/04, публ 22.02.1988]. Незважаючи на те, що описані пристрої цілком можуть бути пристосовані для витягування хребта і тренінгу м'язів, що підтримують хребет, при їх використанні виникають певні труднощі. Головна з них пов'язана з тим, що на похилій панелі відсутні пристосування для масажу м'язів спини. Засіб для утримання на панелі пацієнта не дозволяє зручно розмістити його на панелі, тобто забезпечити таке його положення, при якому проекція середини хребетного стовпа була би суміщена з серединою прольоту панелі, відсутня також і опора для ніг. Використовуючи вищеописані пристрої, вкрай важко добитися необхідного положення людини на панелі, оскільки різні люди мають різний ріст, довжину рук і т.д. Найбільш близьким аналогом є ортопедичний оздоровчий комплекс [Патент України № 5230, кл. А61Н 1/02, публ. 15.02.2005, бюл. № 2]. Даний оздоровчий комплекс містить панель для виконання пацієнтом тренувальних вправ, вертикальну опору з поперечинами для кріплення до неї панелі у похилому положенні з можливістю зміни кута нахилу, встановлений на панелі засіб для масажу м'язів спини, а також опору для ніг. Засіб для масажу м'язів спини представляє собою вібромасажер з нагрівальним елементом і джерелом постійного магнітного поля, які вмонтовані в шкіряний футляр, панель прикріплена до поперечин вертикальної опори за допомогою металевих гачкоподібних елементів, зафіксованих шплінтом до верхньої частині панелі, з двох протилежних боків панелі прикріплені ремені для фіксації пацієнта в підпахових ділянках рук, а опори для ніг виконані в нижній частині панелі у вигляді поперечних планок та призначені для зручності розміщення пацієнта на панелі і вставання з неї. Недолік використання даного пристрою, полягає в наступному: - застосування на панелі вібромасажера з нагрівальним елементом, джерелом постійного магнітного поля, вмонтованих в шкіряний футляр та закріпленого на панелі в області розташування спини пацієнта, призводить до необхідності розміщення тренажера поблизу джерела електроенергії, а фіксація пацієнта на панелі за допомогою шкіряних ременів обмежує свободу руху тулуба пацієнта, робить неможливим виконання динамічних вправ на панелі та дозоване по силі витягування хребта під власною вагою, що обмежує можливості витягування хребта; - незручність в експлуатації відомого пристрою полягає також в застосуванні опор для ніг, виконаних у формі планок, які можна використовувати тільки для розміщення пацієнта на панелі і вставання з неї, проте це створює незручність утримання тіла на похилій панелі; - виконання панелі з суцільної заготовки без можливості її складання ускладнює процес транспортування комплексу. В основу корисної моделі поставлена задача створити оздоровчий комплекс, який був би позбавлений цих недоліків, дозволив би суттєво підвищити ефективність профілактики і лікування захворювань хребта, розширити форми виконання тренувальних, лікувальнопрофілактичних вправ з одночасним розширенням можливостей підключення при тренуванні різних груп м'язів. Поставлена задача вирішується тим, що ортопедичний оздоровчий комплекс, який містить панель для виконання пацієнтом тренувальних вправ, вертикальну опору для кріплення до неї панелі в похилому положенні з можливістю зміни кута нахилу, встановлений на панелі засіб для 1 UA 119224 U 5 10 15 20 25 30 35 40 45 50 55 60 масажу м'язів спини, а також опору для ніг, згідно з даним технічним рішенням, засобом для масажу м'язів спини є кульки та/або ролики з шипами, які встановлені на знімних осях в профільних поперечних виїмках панелі з можливістю забезпечення зазору між хребетним стовпом пацієнта і шипами масажних елементів. У найбільш прийнятному варіанті виконання комплексу число масажних елементів, розміщених на кожній з осей у виїмках панелі, є парним, причому зазор між шипами масажних елементів і хребетним стовпом пацієнта забезпечений за рахунок сферичності кульок або суміжних торцевих поверхонь роликів; панель складається з двох деталей, з'єднаних між собою з можливістю складання, наприклад за допомогою петель, вертикальна опора виконана у вигляді стійки з горизонтальними поперечинами, а опора для ніг встановлена з можливістю поздовжнього переміщення в нижній частині панелі. Оснащення панелі виїмками з встановленими в них з можливістю обертання масажними елементами, виконаними у вигляді роликів і/або кульок з шипами, забезпечує за рахунок їх часткового поглиблення в панель ефективний і в той же час м'який масажуючий вплив на м'язи спини пацієнта, що досягається розташуванням осей обертання масажних елементів на рівні або навіть нижче рівня поверхні панелі, при цьому мінімізація негативного впливу на хребетний стовп пацієнта досягається за рахунок забезпечення зазору між хребетним стовпом пацієнта і шипами масажних елементів. Технічний результат досягається також тим, що осі, які встановлені в профільних поперечних виїмках панелі є знімними, що дає можливість заміни масажних елементів на інші, з більшим чи меншим діаметром, змінюючи таким чином, ступінь фізичного впливу шипів на м'язи спини пацієнта. Технічний результат досягається також і тим, що число масажних елементів, розміщених на кожній з осей в виїмках панелі, є парним, а зазор між шипами масажних елементів і хребетним стовпом пацієнта забезпечується за рахунок сферичності кульок або торцевих поверхонь роликів. Встановлення опори для ніг з можливістю переміщення по довжині панелі дає можливість підлаштовувати положення ніг пацієнта для комфортного виконання вправ в залежності від його росту, а виготовлення панелі у вигляді двох окремих деталей, з'єднаних між собою з можливістю складання, наприклад, за допомогою петель, забезпечує додаткову зручність в разі транспортування комплексу. Суть корисної моделі пояснюється кресленнями на фіг. 1 та фіг. 2. Ортопедичний оздоровчий комплекс складається з вертикальної опори 1 з горизонтальними поперечинами 2, панелі 3, виконаної у вигляді двох окремих частин - верхньої деталі 4 і нижньої деталі 5, з'єднаних між собою за допомогою петель 6, що забезпечує умови для її складання при розбиранні комплексу для подальшого транспортування, причому кінець верхньої деталі 4 панелі 3 оснащений елементами кріплення (наприклад у вигляді вушок 7) до горизонтальної поперечини 2. У нижній деталі 5 панелі 3 встановлена опора 8 для ніг, яка закріплена на ній з можливістю поздовжнього переміщення в нижній частині панелі. Це може бути забезпечено, наприклад, за рахунок виконання зі зворотного боку нижньої деталі 5 панелі 3 профільних виїмок 9 для розташування в них на необхідній відстані від нижнього кінця панелі фіксуючої втулки 10. Верхня деталь 4 панелі 3 оснащена профільними поперечними виїмками 11, в яких розташовані встановлені на знімних осях 12 з можливістю обертання пластикові масажні ролики або кульки 13 з шипами (див. фіг. 2), причому число масажних елементів на кожній з осей 12 має бути парним,а зазор між шипами масажних елементів і хребетним стовпом пацієнта забезпечується за рахунок сферичності кульок або торцевих поверхонь роликів. В іншому випадку такий технологічний зазор може бути забезпечений за рахунок обмежувальних виступів на осях (не показано), що не дозволяють зміщення масажних елементів до центрів осей 12. Поперечини 2 вертикальної опори 1 оснащені також рукоятками 14 з пористої гуми для можливості утримання пацієнта під час виконання ним фізичних оздоровчих вправ. Комплекс може бути забезпечено "Петлею Гліссона", сполученою з поперечиною 2 еластичною тягою (не показано) та еспандерами 15 для виконання фізичних вправ. Пристрій готують до роботи таким чином: Спочатку встановлюють вертикальну опору 1 і кріплять її за допомогою шурупів до стіни. Складені сукупно деталі 4 і 5 панелі 3 розкладають, верхню деталь 4 панелі встановлюють на відповідній горизонтальній поперечині 2 на висоту в залежності від необхідного кута нахилу панелі 3 до укріпленої на стіні вертикальної опори 1. Лікар підбирає під конкретного пацієнта масажні елементи необхідного діаметра і встановлює їх на знімних осях 12 в профільних поперечних виїмках 11 панелі 3. Потім встановлюють опору 8 для ніг, вибираючи в залежності від росту пацієнта необхідну відстань від кінця нижньої деталі 5 панелі 3 і фіксують у відповідних профільних виїмках 9 за допомогою втулки 10. Пацієнт укладається на панель 3, утримуючи себе на похилій площині панелі 1 руками за допомогою рукояток 14. Початкове положення: руками необхідно взятися за рукоятки 14, розташувати стопи ніг у внутрішній 2 UA 119224 U 5 10 частині опори 8. Фізичні вправи полягають у поперемінному згинанні ніг в колінах, плавно з'їжджаючи по панелі 1 вниз, виконуючи таким чином масаж м'язів спини за допомогою масажних роликів (або кульок) 13 з шипами до повного випрямлення рук в ліктьових суглобах, при цьому стопи ніг повинні залишатися на опорі 8. Терапевтичний ефект досягається завдяки системному дотриманню послідовності і техніці виконання фізичних вправ, а також контролю повільного і глибокого дихання. Щоб встати з ортопедичного комплексу з оптимальною напругою в хребті, необхідно спочатку однією рукою взятися за панель пристрою, а потім ногу, яка розташована з боку руки, яка утримується за панель, поставити на підлогу, після чого приставити до неї другу ногу і піднятися повністю, спираючись на ноги. Така послідовність важлива для запобігання виникнення напруги в спині і дисциркуляції кровообігу. Пропонований ортопедичний комплекс може знайти широке застосування в медицині, зокрема в травматології, ортопедії, неврології, причому найбільший ефект може бути отриманий при лікуванні хворих із захворюваннями хребта, міжхребцевих дисків і суглобів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Ортопедичний оздоровчий комплекс, що містить панель для виконання пацієнтом тренувальних вправ, вертикальну опору для кріплення до неї панелі у похилому положенні з можливістю зміни кута нахилу, встановлений на панелі засіб для масажу м'язів спини, а також опору для ніг, який відрізняється тим, що засобом для масажу м'язів спини є кульки та/або ролики з шипами, які встановлені на знімних осях в профільних поперечних виїмках панелі з можливістю забезпечення зазору між хребетним стовпом пацієнта і шипами масажних елементів. 2. Ортопедичний оздоровчий комплекс за п. 1, який відрізняється тим, що число масажних елементів, розміщених на кожній з осей у виїмках панелі, є парним, причому зазор між шипами масажних елементів і хребетним стовпом пацієнта забезпечений за рахунок сферичності кульок або суміжних торцевих поверхонь роликів. 3. Ортопедичний оздоровчий комплекс за п. 1, який відрізняється тим, що панель складається з двох деталей, з'єднаних між собою з можливістю складання, наприклад за допомогою петель. 4. Ортопедичний оздоровчий комплекс за п. 1, який відрізняється тим, що вертикальна опора виконана у вигляді стійки з горизонтальними перегородками. 5. Ортопедичний оздоровчий комплекс за п. 1, який відрізняється тим, що опора для ніг встановлена з можливістю поздовжнього переміщення в нижній частині панелі. 3 UA 119224 U 4 UA 119224 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
