Турнік можаровського

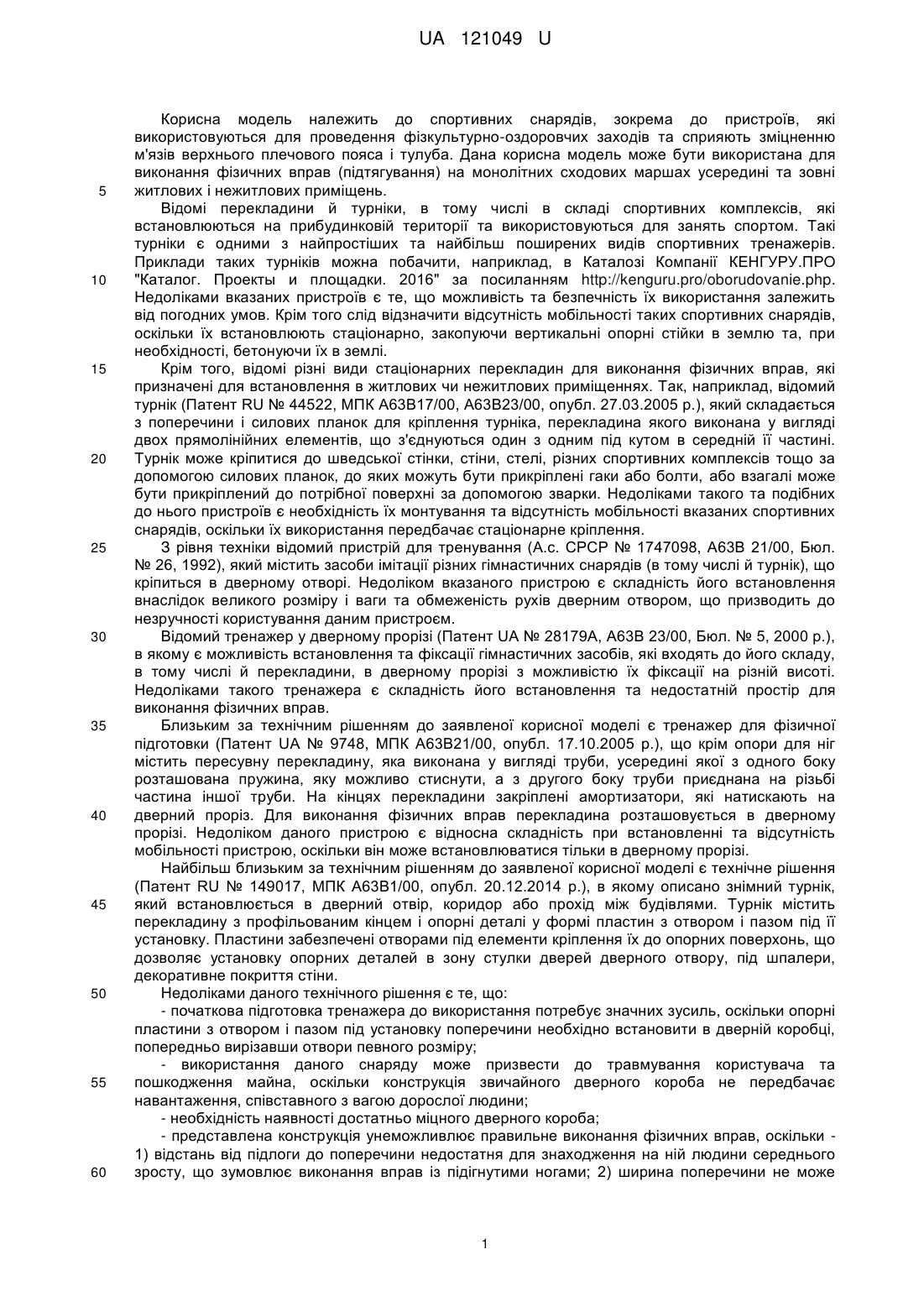

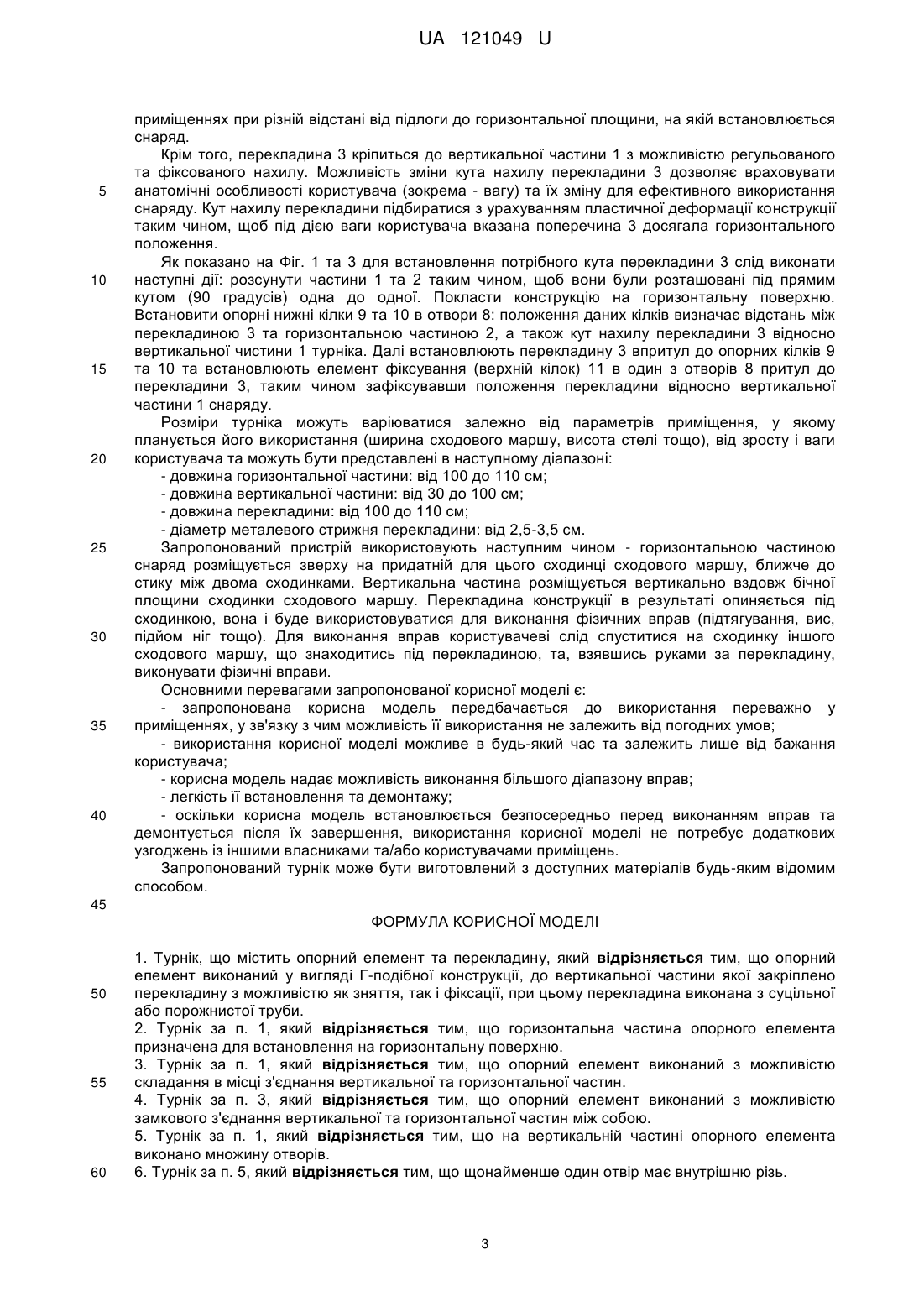

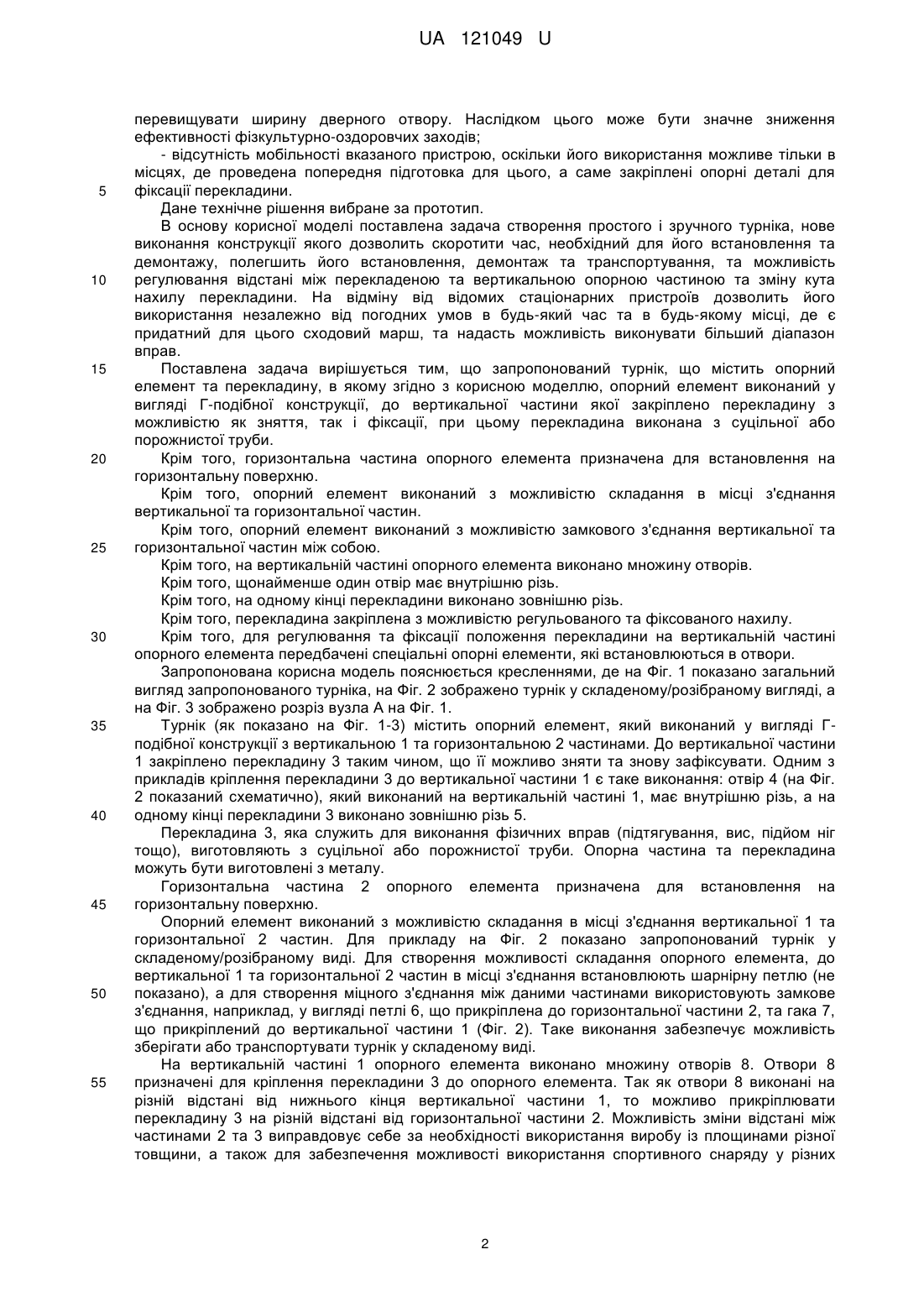

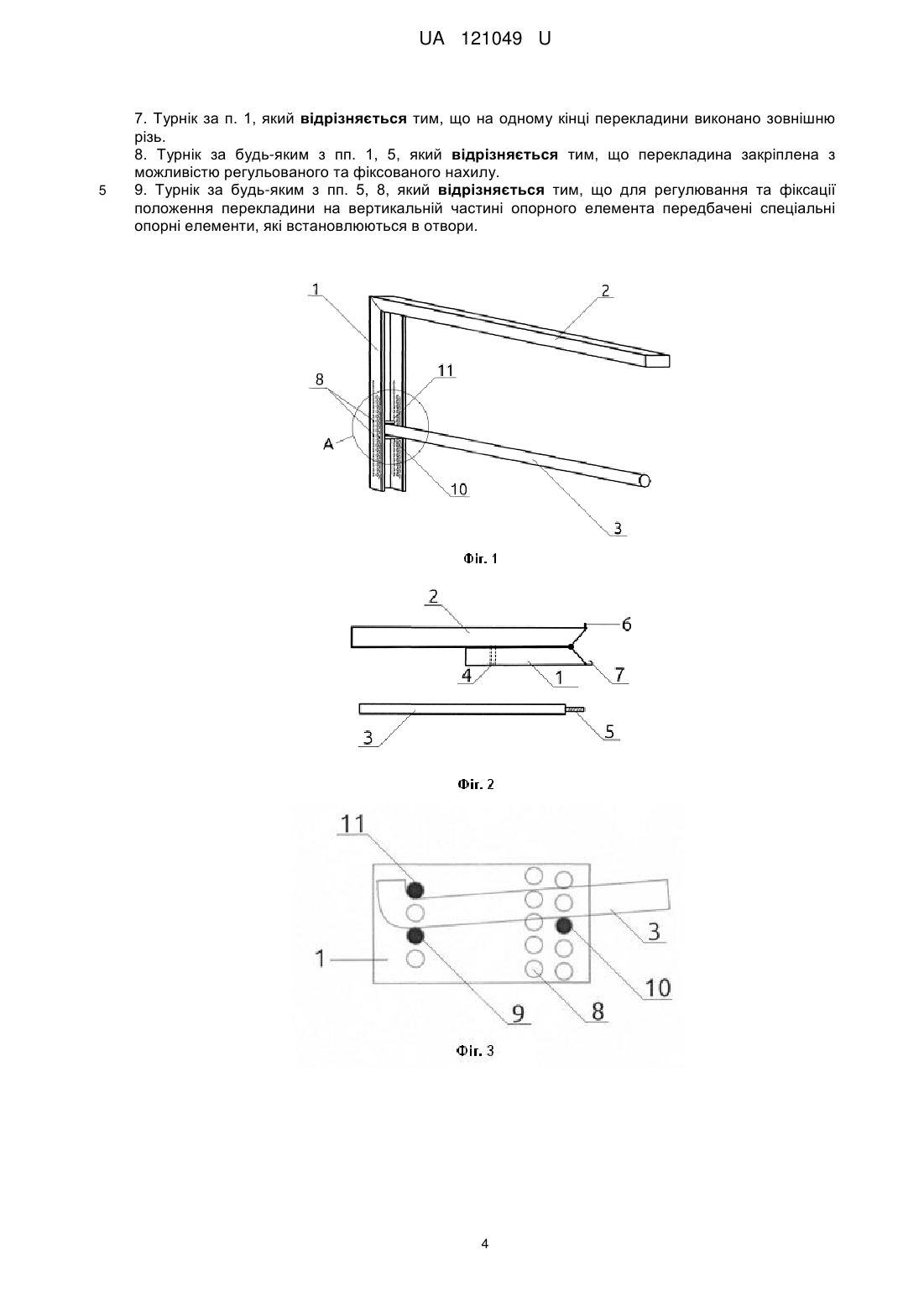

Реферат: Турнік містить опорний елемент та перекладину, в якому опорний елемент виконаний у вигляді Г-подібної конструкції, до вертикальної частини якої закріплено перекладину з можливістю як зняття, так і фіксації, при цьому перекладина виконана з суцільної або порожнистої труби. UA 121049 U (54) ТУРНІК МОЖАРОВСЬКОГО UA 121049 U UA 121049 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивних снарядів, зокрема до пристроїв, які використовуються для проведення фізкультурно-оздоровчих заходів та сприяють зміцненню м'язів верхнього плечового пояса і тулуба. Дана корисна модель може бути використана для виконання фізичних вправ (підтягування) на монолітних сходових маршах усередині та зовні житлових і нежитлових приміщень. Відомі перекладини й турніки, в тому числі в складі спортивних комплексів, які встановлюються на прибудинковій території та використовуються для занять спортом. Такі турніки є одними з найпростіших та найбільш поширених видів спортивних тренажерів. Приклади таких турніків можна побачити, наприклад, в Каталозі Компанії КЕНГУРУ.ПРО "Каталог. Проекты и площадки. 2016" за посиланням http://kenguru.pro/oborudovanie.php. Недоліками вказаних пристроїв є те, що можливість та безпечність їх використання залежить від погодних умов. Крім того слід відзначити відсутність мобільності таких спортивних снарядів, оскільки їх встановлюють стаціонарно, закопуючи вертикальні опорні стійки в землю та, при необхідності, бетонуючи їх в землі. Крім того, відомі різні види стаціонарних перекладин для виконання фізичних вправ, які призначені для встановлення в житлових чи нежитлових приміщеннях. Так, наприклад, відомий турнік (Патент RU № 44522, МПК А63В17/00, А63В23/00, опубл. 27.03.2005 р.), який складається з поперечини і силових планок для кріплення турніка, перекладина якого виконана у вигляді двох прямолінійних елементів, що з'єднуються один з одним під кутом в середній її частині. Турнік може кріпитися до шведської стінки, стіни, стелі, різних спортивних комплексів тощо за допомогою силових планок, до яких можуть бути прикріплені гаки або болти, або взагалі може бути прикріплений до потрібної поверхні за допомогою зварки. Недоліками такого та подібних до нього пристроїв є необхідність їх монтування та відсутність мобільності вказаних спортивних снарядів, оскільки їх використання передбачає стаціонарне кріплення. З рівня техніки відомий пристрій для тренування (А.с. СРСР № 1747098, А63В 21/00, Бюл. № 26, 1992), який містить засоби імітації різних гімнастичних снарядів (в тому числі й турнік), що кріпиться в дверному отворі. Недоліком вказаного пристрою є складність його встановлення внаслідок великого розміру і ваги та обмеженість рухів дверним отвором, що призводить до незручності користування даним пристроєм. Відомий тренажер у дверному прорізі (Патент UA № 28179А, А63В 23/00, Бюл. № 5, 2000 р.), в якому є можливість встановлення та фіксації гімнастичних засобів, які входять до його складу, в тому числі й перекладини, в дверному прорізі з можливістю їх фіксації на різній висоті. Недоліками такого тренажера є складність його встановлення та недостатній простір для виконання фізичних вправ. Близьким за технічним рішенням до заявленої корисної моделі є тренажер для фізичної підготовки (Патент UA № 9748, МПК А63В21/00, опубл. 17.10.2005 р.), що крім опори для ніг містить пересувну перекладину, яка виконана у вигляді труби, усередині якої з одного боку розташована пружина, яку можливо стиснути, а з другого боку труби приєднана на різьбі частина іншої труби. На кінцях перекладини закріплені амортизатори, які натискають на дверний проріз. Для виконання фізичних вправ перекладина розташовується в дверному прорізі. Недоліком даного пристрою є відносна складність при встановленні та відсутність мобільності пристрою, оскільки він може встановлюватися тільки в дверному прорізі. Найбільш близьким за технічним рішенням до заявленої корисної моделі є технічне рішення (Патент RU № 149017, МПК А63В1/00, опубл. 20.12.2014 р.), в якому описано знімний турнік, який встановлюється в дверний отвір, коридор або прохід між будівлями. Турнік містить перекладину з профільованим кінцем і опорні деталі у формі пластин з отвором і пазом під її установку. Пластини забезпечені отворами під елементи кріплення їх до опорних поверхонь, що дозволяє установку опорних деталей в зону стулки дверей дверного отвору, під шпалери, декоративне покриття стіни. Недоліками даного технічного рішення є те, що: - початкова підготовка тренажера до використання потребує значних зусиль, оскільки опорні пластини з отвором і пазом під установку поперечини необхідно встановити в дверній коробці, попередньо вирізавши отвори певного розміру; - використання даного снаряду може призвести до травмування користувача та пошкодження майна, оскільки конструкція звичайного дверного короба не передбачає навантаження, співставного з вагою дорослої людини; - необхідність наявності достатньо міцного дверного короба; - представлена конструкція унеможливлює правильне виконання фізичних вправ, оскільки 1) відстань від підлоги до поперечини недостатня для знаходження на ній людини середнього зросту, що зумовлює виконання вправ із підігнутими ногами; 2) ширина поперечини не може 1 UA 121049 U 5 10 15 20 25 30 35 40 45 50 55 перевищувати ширину дверного отвору. Наслідком цього може бути значне зниження ефективності фізкультурно-оздоровчих заходів; - відсутність мобільності вказаного пристрою, оскільки його використання можливе тільки в місцях, де проведена попередня підготовка для цього, а саме закріплені опорні деталі для фіксації перекладини. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлена задача створення простого і зручного турніка, нове виконання конструкції якого дозволить скоротити час, необхідний для його встановлення та демонтажу, полегшить його встановлення, демонтаж та транспортування, та можливість регулювання відстані між перекладеною та вертикальною опорною частиною та зміну кута нахилу перекладини. На відміну від відомих стаціонарних пристроїв дозволить його використання незалежно від погодних умов в будь-який час та в будь-якому місці, де є придатний для цього сходовий марш, та надасть можливість виконувати більший діапазон вправ. Поставлена задача вирішується тим, що запропонований турнік, що містить опорний елемент та перекладину, в якому згідно з корисною моделлю, опорний елемент виконаний у вигляді Г-подібної конструкції, до вертикальної частини якої закріплено перекладину з можливістю як зняття, так і фіксації, при цьому перекладина виконана з суцільної або порожнистої труби. Крім того, горизонтальна частина опорного елемента призначена для встановлення на горизонтальну поверхню. Крім того, опорний елемент виконаний з можливістю складання в місці з'єднання вертикальної та горизонтальної частин. Крім того, опорний елемент виконаний з можливістю замкового з'єднання вертикальної та горизонтальної частин між собою. Крім того, на вертикальній частині опорного елемента виконано множину отворів. Крім того, щонайменше один отвір має внутрішню різь. Крім того, на одному кінці перекладини виконано зовнішню різь. Крім того, перекладина закріплена з можливістю регульованого та фіксованого нахилу. Крім того, для регулювання та фіксації положення перекладини на вертикальній частині опорного елемента передбачені спеціальні опорні елементи, які встановлюються в отвори. Запропонована корисна модель пояснюється кресленнями, де на Фіг. 1 показано загальний вигляд запропонованого турніка, на Фіг. 2 зображено турнік у складеному/розібраному вигляді, а на Фіг. 3 зображено розріз вузла А на Фіг. 1. Турнік (як показано на Фіг. 1-3) містить опорний елемент, який виконаний у вигляді Гподібної конструкції з вертикальною 1 та горизонтальною 2 частинами. До вертикальної частини 1 закріплено перекладину 3 таким чином, що її можливо зняти та знову зафіксувати. Одним з прикладів кріплення перекладини 3 до вертикальної частини 1 є таке виконання: отвір 4 (на Фіг. 2 показаний схематично), який виконаний на вертикальній частині 1, має внутрішню різь, а на одному кінці перекладини 3 виконано зовнішню різь 5. Перекладина 3, яка служить для виконання фізичних вправ (підтягування, вис, підйом ніг тощо), виготовляють з суцільної або порожнистої труби. Опорна частина та перекладина можуть бути виготовлені з металу. Горизонтальна частина 2 опорного елемента призначена для встановлення на горизонтальну поверхню. Опорний елемент виконаний з можливістю складання в місці з'єднання вертикальної 1 та горизонтальної 2 частин. Для прикладу на Фіг. 2 показано запропонований турнік у складеному/розібраному виді. Для створення можливості складання опорного елемента, до вертикальної 1 та горизонтальної 2 частин в місці з'єднання встановлюють шарнірну петлю (не показано), а для створення міцного з'єднання між даними частинами використовують замкове з'єднання, наприклад, у вигляді петлі 6, що прикріплена до горизонтальної частини 2, та гака 7, що прикріплений до вертикальної частини 1 (Фіг. 2). Таке виконання забезпечує можливість зберігати або транспортувати турнік у складеному виді. На вертикальній частині 1 опорного елемента виконано множину отворів 8. Отвори 8 призначені для кріплення перекладини 3 до опорного елемента. Так як отвори 8 виконані на різній відстані від нижнього кінця вертикальної частини 1, то можливо прикріплювати перекладину 3 на різній відстані від горизонтальної частини 2. Можливість зміни відстані між частинами 2 та 3 виправдовує себе за необхідності використання виробу із площинами різної товщини, а також для забезпечення можливості використання спортивного снаряду у різних 2 UA 121049 U 5 10 15 20 25 30 35 40 приміщеннях при різній відстані від підлоги до горизонтальної площини, на якій встановлюється снаряд. Крім того, перекладина 3 кріпиться до вертикальної частини 1 з можливістю регульованого та фіксованого нахилу. Можливість зміни кута нахилу перекладини 3 дозволяє враховувати анатомічні особливості користувача (зокрема - вагу) та їх зміну для ефективного використання снаряду. Кут нахилу перекладини підбиратися з урахуванням пластичної деформації конструкції таким чином, щоб під дією ваги користувача вказана поперечина 3 досягала горизонтального положення. Як показано на Фіг. 1 та 3 для встановлення потрібного кута перекладини 3 слід виконати наступні дії: розсунути частини 1 та 2 таким чином, щоб вони були розташовані під прямим кутом (90 градусів) одна до одної. Покласти конструкцію на горизонтальну поверхню. Встановити опорні нижні кілки 9 та 10 в отвори 8: положення даних кілків визначає відстань між перекладиною 3 та горизонтальною частиною 2, а також кут нахилу перекладини 3 відносно вертикальної чистини 1 турніка. Далі встановлюють перекладину 3 впритул до опорних кілків 9 та 10 та встановлюють елемент фіксування (верхній кілок) 11 в один з отворів 8 притул до перекладини 3, таким чином зафіксувавши положення перекладини відносно вертикальної частини 1 снаряду. Розміри турніка можуть варіюватися залежно від параметрів приміщення, у якому планується його використання (ширина сходового маршу, висота стелі тощо), від зросту і ваги користувача та можуть бути представлені в наступному діапазоні: - довжина горизонтальної частини: від 100 до 110 см; - довжина вертикальної частини: від 30 до 100 см; - довжина перекладини: від 100 до 110 см; - діаметр металевого стрижня перекладини: від 2,5-3,5 см. Запропонований пристрій використовують наступним чином - горизонтальною частиною снаряд розміщується зверху на придатній для цього сходинці сходового маршу, ближче до стику між двома сходинками. Вертикальна частина розміщується вертикально вздовж бічної площини сходинки сходового маршу. Перекладина конструкції в результаті опиняється під сходинкою, вона і буде використовуватися для виконання фізичних вправ (підтягування, вис, підйом ніг тощо). Для виконання вправ користувачеві слід спуститися на сходинку іншого сходового маршу, що знаходитись під перекладиною, та, взявшись руками за перекладину, виконувати фізичні вправи. Основними перевагами запропонованої корисної моделі є: - запропонована корисна модель передбачається до використання переважно у приміщеннях, у зв'язку з чим можливість її використання не залежить від погодних умов; - використання корисної моделі можливе в будь-який час та залежить лише від бажання користувача; - корисна модель надає можливість виконання більшого діапазону вправ; - легкість її встановлення та демонтажу; - оскільки корисна модель встановлюється безпосередньо перед виконанням вправ та демонтується після їх завершення, використання корисної моделі не потребує додаткових узгоджень із іншими власниками та/або користувачами приміщень. Запропонований турнік може бути виготовлений з доступних матеріалів будь-яким відомим способом. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Турнік, що містить опорний елемент та перекладину, який відрізняється тим, що опорний елемент виконаний у вигляді Г-подібної конструкції, до вертикальної частини якої закріплено перекладину з можливістю як зняття, так і фіксації, при цьому перекладина виконана з суцільної або порожнистої труби. 2. Турнік за п. 1, який відрізняється тим, що горизонтальна частина опорного елемента призначена для встановлення на горизонтальну поверхню. 3. Турнік за п. 1, який відрізняється тим, що опорний елемент виконаний з можливістю складання в місці з'єднання вертикальної та горизонтальної частин. 4. Турнік за п. 3, який відрізняється тим, що опорний елемент виконаний з можливістю замкового з'єднання вертикальної та горизонтальної частин між собою. 5. Турнік за п. 1, який відрізняється тим, що на вертикальній частині опорного елемента виконано множину отворів. 6. Турнік за п. 5, який відрізняється тим, що щонайменше один отвір має внутрішню різь. 3 UA 121049 U 5 7. Турнік за п. 1, який відрізняється тим, що на одному кінці перекладини виконано зовнішню різь. 8. Турнік за будь-яким з пп. 1, 5, який відрізняється тим, що перекладина закріплена з можливістю регульованого та фіксованого нахилу. 9. Турнік за будь-яким з пп. 5, 8, який відрізняється тим, що для регулювання та фіксації положення перекладини на вертикальній частині опорного елемента передбачені спеціальні опорні елементи, які встановлюються в отвори. 4 UA 121049 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
