Статичний змішувач

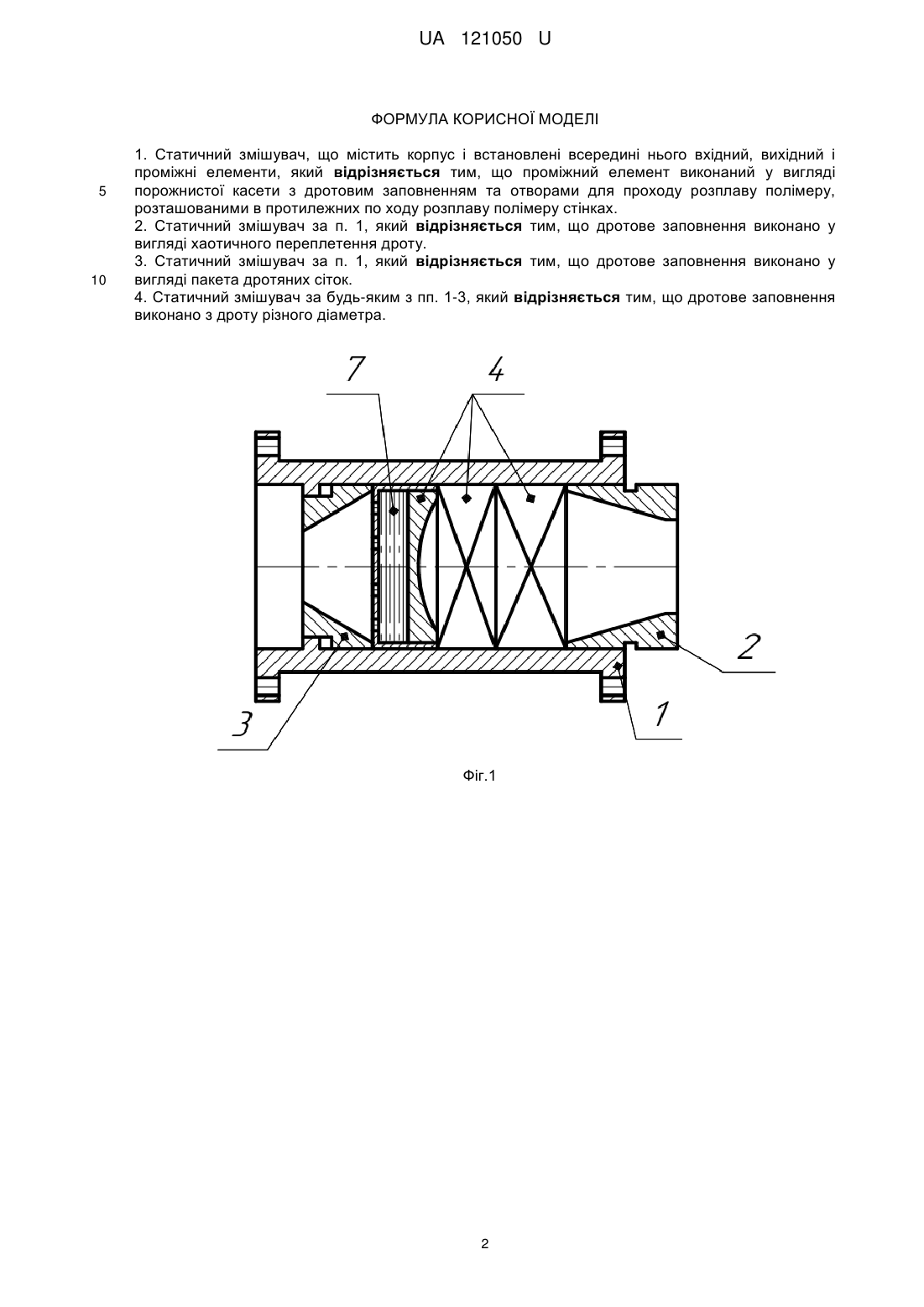

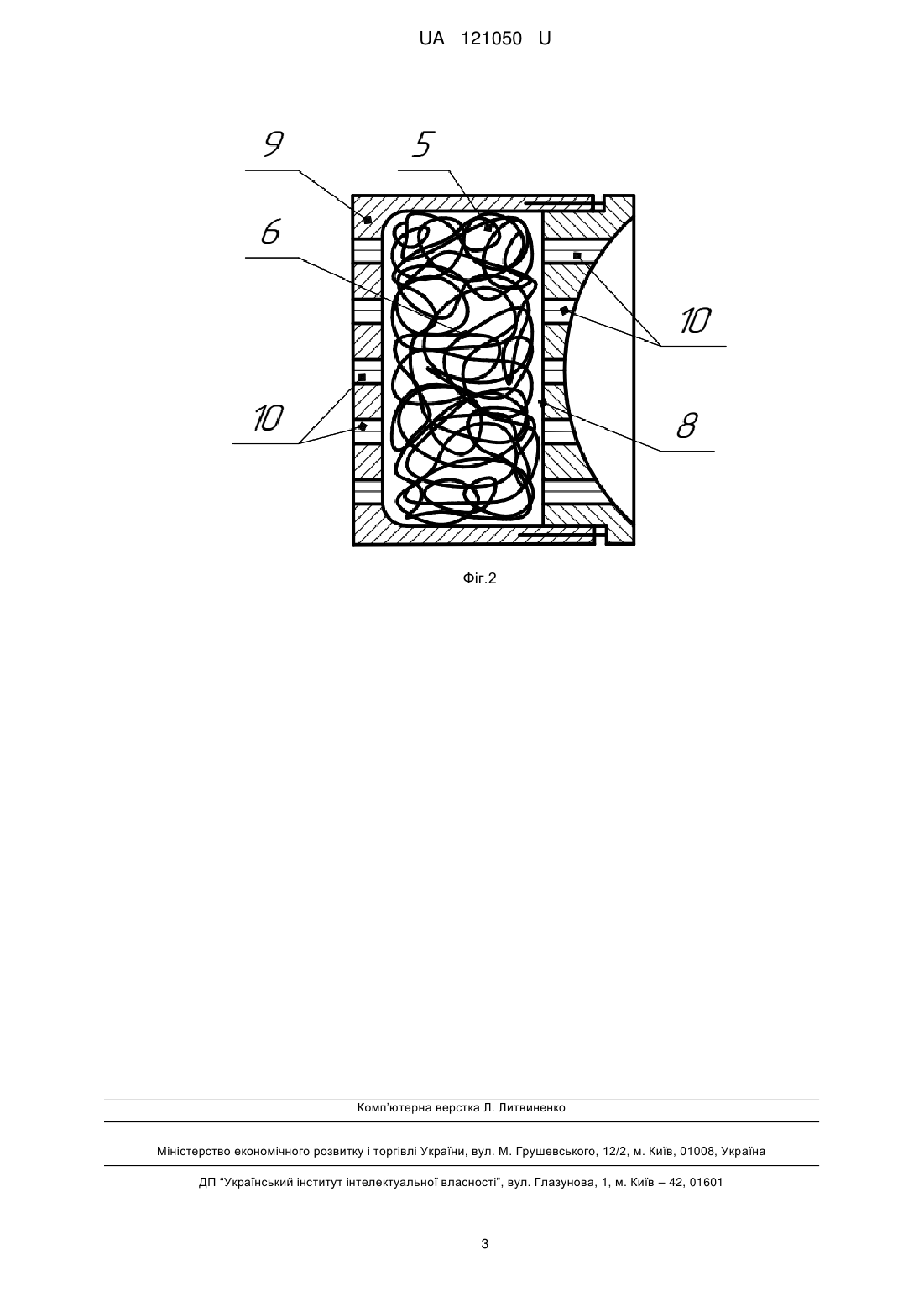

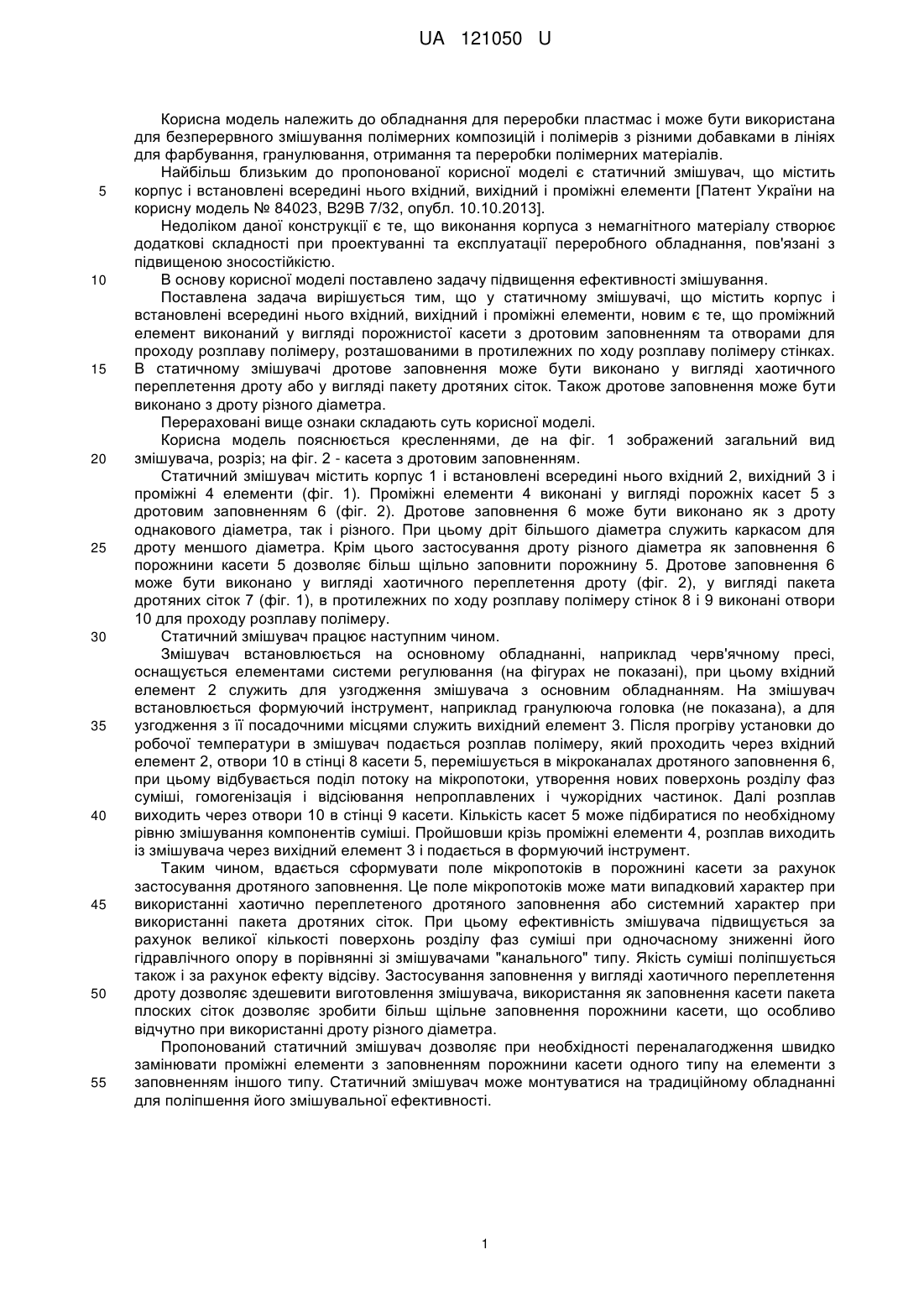

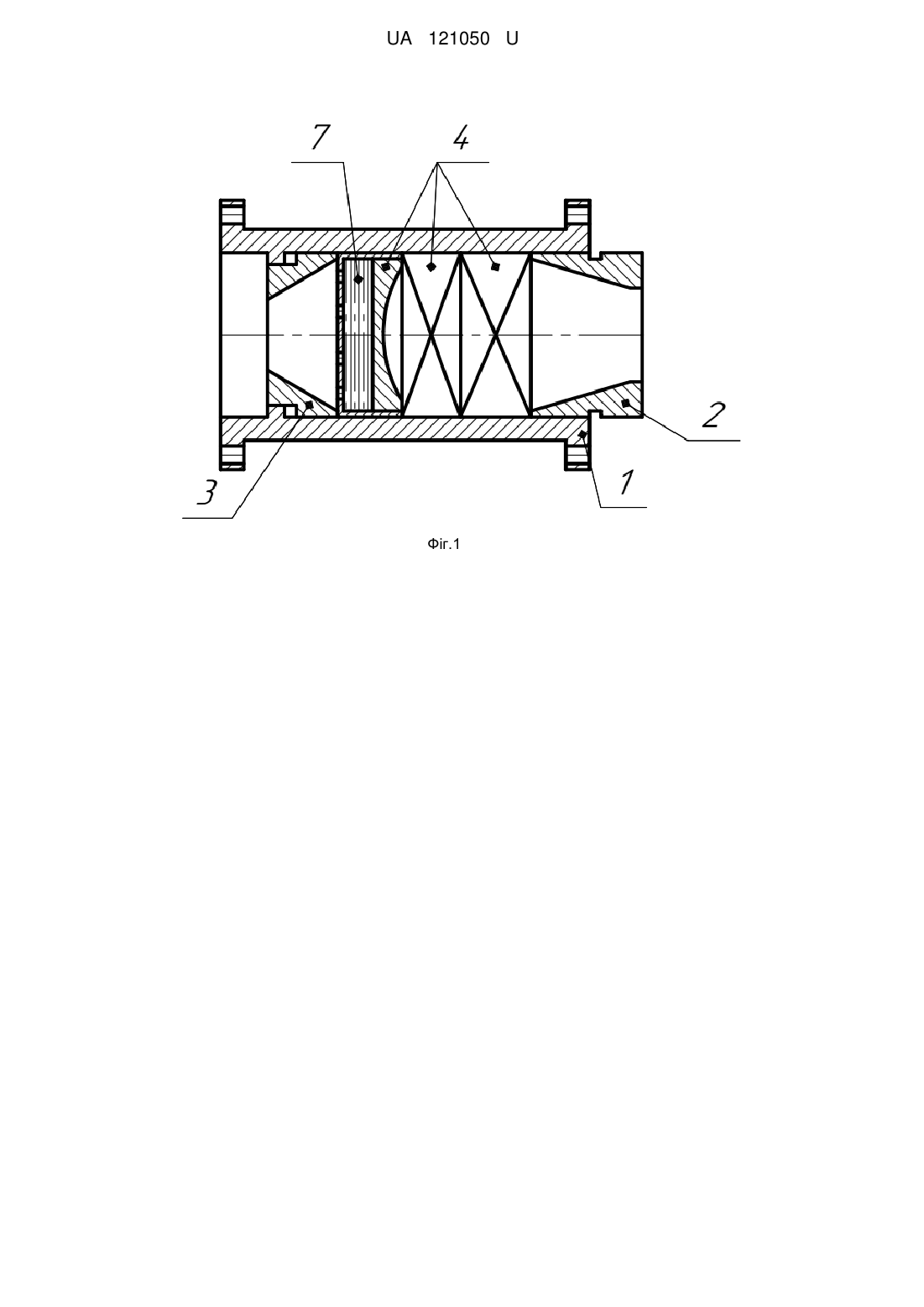

Реферат: Статичний змішувач містить корпус і проміжні елементи. Проміжний елемент статичного змішувача виконаний у вигляді порожнистої касети з дротовим заповненням і отворами для проходу розплаву полімеру, розташованими в протилежних по ходу розплаву полімеру стінках. Дротове заповнення може бути виконано у вигляді хаотичного переплетення дроту або у вигляді пакета дротяних сіток. Дротове заповнення може бути виконано з дроту різного діаметра. UA 121050 U (54) СТАТИЧНИЙ ЗМІШУВАЧ UA 121050 U Фіг.1 UA 121050 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для переробки пластмас і може бути використана для безперервного змішування полімерних композицій і полімерів з різними добавками в лініях для фарбування, гранулювання, отримання та переробки полімерних матеріалів. Найбільш близьким до пропонованої корисної моделі є статичний змішувач, що містить корпус і встановлені всередині нього вхідний, вихідний і проміжні елементи [Патент України на корисну модель № 84023, B29B 7/32, опубл. 10.10.2013]. Недоліком даної конструкції є те, що виконання корпуса з немагнітного матеріалу створює додаткові складності при проектуванні та експлуатації переробного обладнання, пов'язані з підвищеною зносостійкістю. В основу корисної моделі поставлено задачу підвищення ефективності змішування. Поставлена задача вирішується тим, що у статичному змішувачі, що містить корпус і встановлені всередині нього вхідний, вихідний і проміжні елементи, новим є те, що проміжний елемент виконаний у вигляді порожнистої касети з дротовим заповненням та отворами для проходу розплаву полімеру, розташованими в протилежних по ходу розплаву полімеру стінках. В статичному змішувачі дротове заповнення може бути виконано у вигляді хаотичного переплетення дроту або у вигляді пакету дротяних сіток. Також дротове заповнення може бути виконано з дроту різного діаметра. Перераховані вище ознаки складають суть корисної моделі. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений загальний вид змішувача, розріз; на фіг. 2 - касета з дротовим заповненням. Статичний змішувач містить корпус 1 і встановлені всередині нього вхідний 2, вихідний 3 і проміжні 4 елементи (фіг. 1). Проміжні елементи 4 виконані у вигляді порожніх касет 5 з дротовим заповненням 6 (фіг. 2). Дротове заповнення 6 може бути виконано як з дроту однакового діаметра, так і різного. При цьому дріт більшого діаметра служить каркасом для дроту меншого діаметра. Крім цього застосування дроту різного діаметра як заповнення 6 порожнини касети 5 дозволяє більш щільно заповнити порожнину 5. Дротове заповнення 6 може бути виконано у вигляді хаотичного переплетення дроту (фіг. 2), у вигляді пакета дротяних сіток 7 (фіг. 1), в протилежних по ходу розплаву полімеру стінок 8 і 9 виконані отвори 10 для проходу розплаву полімеру. Статичний змішувач працює наступним чином. Змішувач встановлюється на основному обладнанні, наприклад черв'ячному пресі, оснащується елементами системи регулювання (на фігурах не показані), при цьому вхідний елемент 2 служить для узгодження змішувача з основним обладнанням. На змішувач встановлюється формуючий інструмент, наприклад гранулююча головка (не показана), а для узгодження з її посадочними місцями служить вихідний елемент 3. Після прогріву установки до робочої температури в змішувач подається розплав полімеру, який проходить через вхідний елемент 2, отвори 10 в стінці 8 касети 5, перемішується в мікроканалах дротяного заповнення 6, при цьому відбувається поділ потоку на мікропотоки, утворення нових поверхонь розділу фаз суміші, гомогенізація і відсіювання непроплавлених і чужорідних частинок. Далі розплав виходить через отвори 10 в стінці 9 касети. Кількість касет 5 може підбиратися по необхідному рівню змішування компонентів суміші. Пройшовши крізь проміжні елементи 4, розплав виходить із змішувача через вихідний елемент 3 і подається в формуючий інструмент. Таким чином, вдається сформувати поле мікропотоків в порожнині касети за рахунок застосування дротяного заповнення. Це поле мікропотоків може мати випадковий характер при використанні хаотично переплетеного дротяного заповнення або системний характер при використанні пакета дротяних сіток. При цьому ефективність змішувача підвищується за рахунок великої кількості поверхонь розділу фаз суміші при одночасному зниженні його гідравлічного опору в порівнянні зі змішувачами "канального" типу. Якість суміші поліпшується також і за рахунок ефекту відсіву. Застосування заповнення у вигляді хаотичного переплетення дроту дозволяє здешевити виготовлення змішувача, використання як заповнення касети пакета плоских сіток дозволяє зробити більш щільне заповнення порожнини касети, що особливо відчутно при використанні дроту різного діаметра. Пропонований статичний змішувач дозволяє при необхідності переналагодження швидко замінювати проміжні елементи з заповненням порожнини касети одного типу на елементи з заповненням іншого типу. Статичний змішувач може монтуватися на традиційному обладнанні для поліпшення його змішувальної ефективності. 1 UA 121050 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Статичний змішувач, що містить корпус і встановлені всередині нього вхідний, вихідний і проміжні елементи, який відрізняється тим, що проміжний елемент виконаний у вигляді порожнистої касети з дротовим заповненням та отворами для проходу розплаву полімеру, розташованими в протилежних по ходу розплаву полімеру стінках. 2. Статичний змішувач за п. 1, який відрізняється тим, що дротове заповнення виконано у вигляді хаотичного переплетення дроту. 3. Статичний змішувач за п. 1, який відрізняється тим, що дротове заповнення виконано у вигляді пакета дротяних сіток. 4. Статичний змішувач за будь-яким з пп. 1-3, який відрізняється тим, що дротове заповнення виконано з дроту різного діаметра. Фіг.1 2 UA 121050 U Фіг.2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
