Мобільний тельфер-ходунок

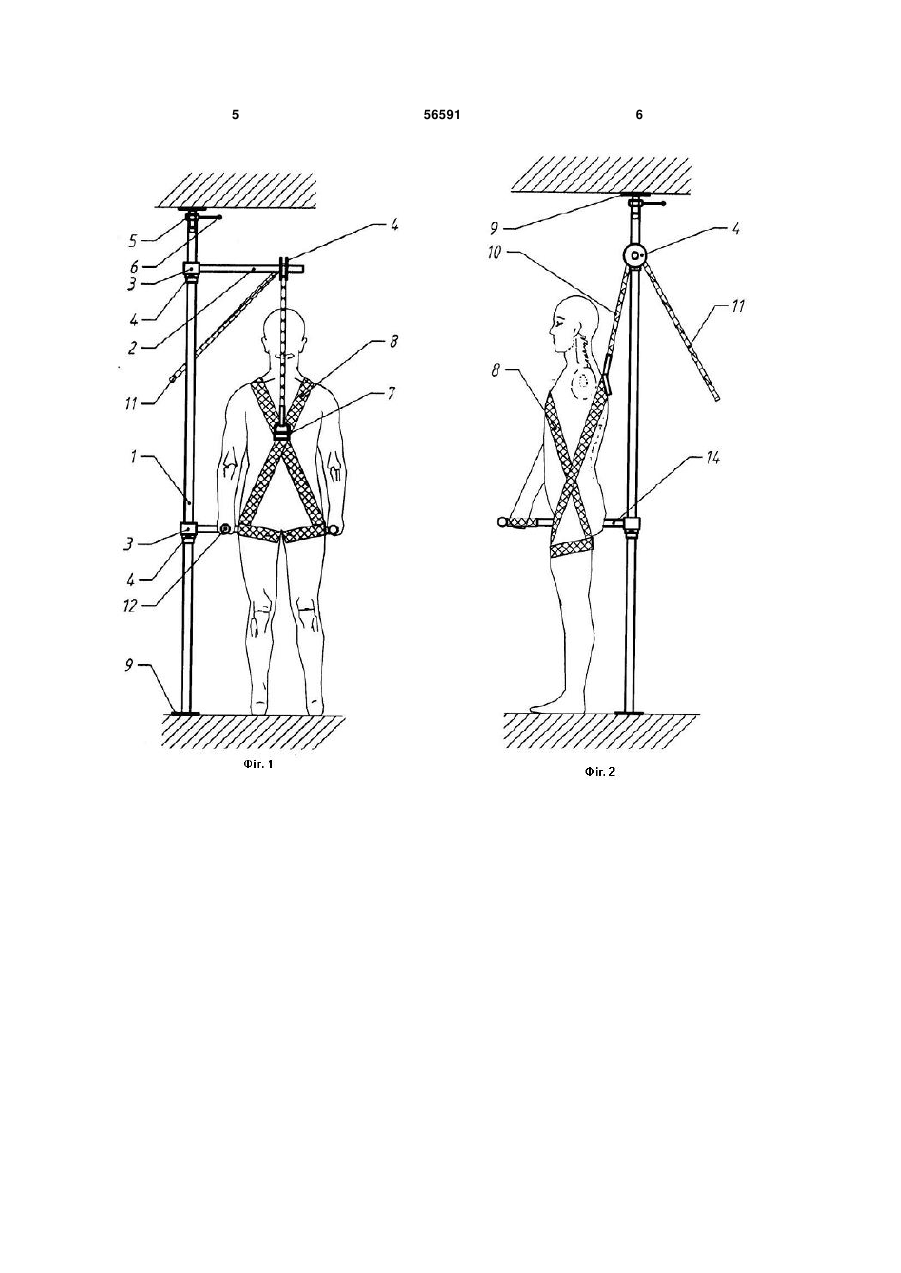

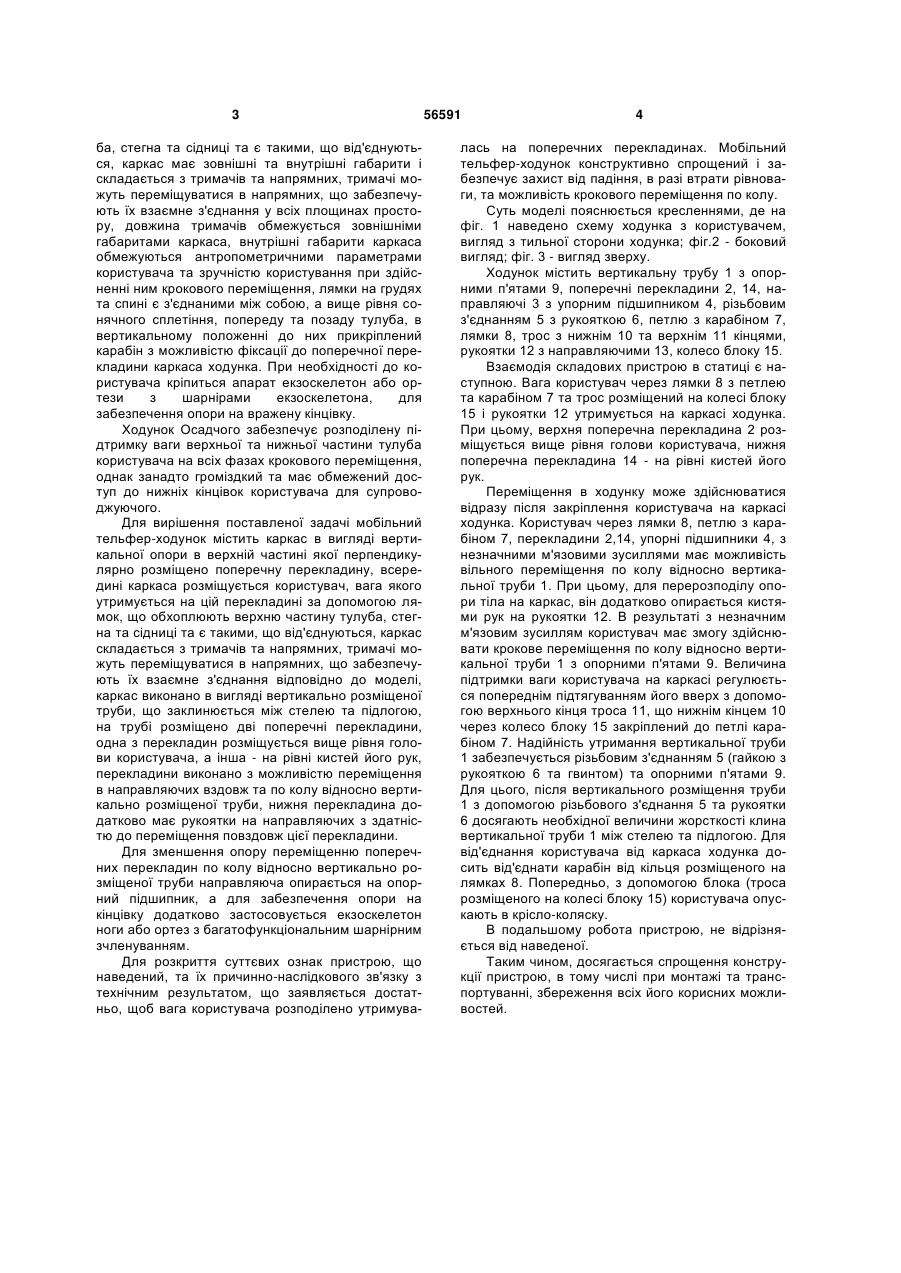

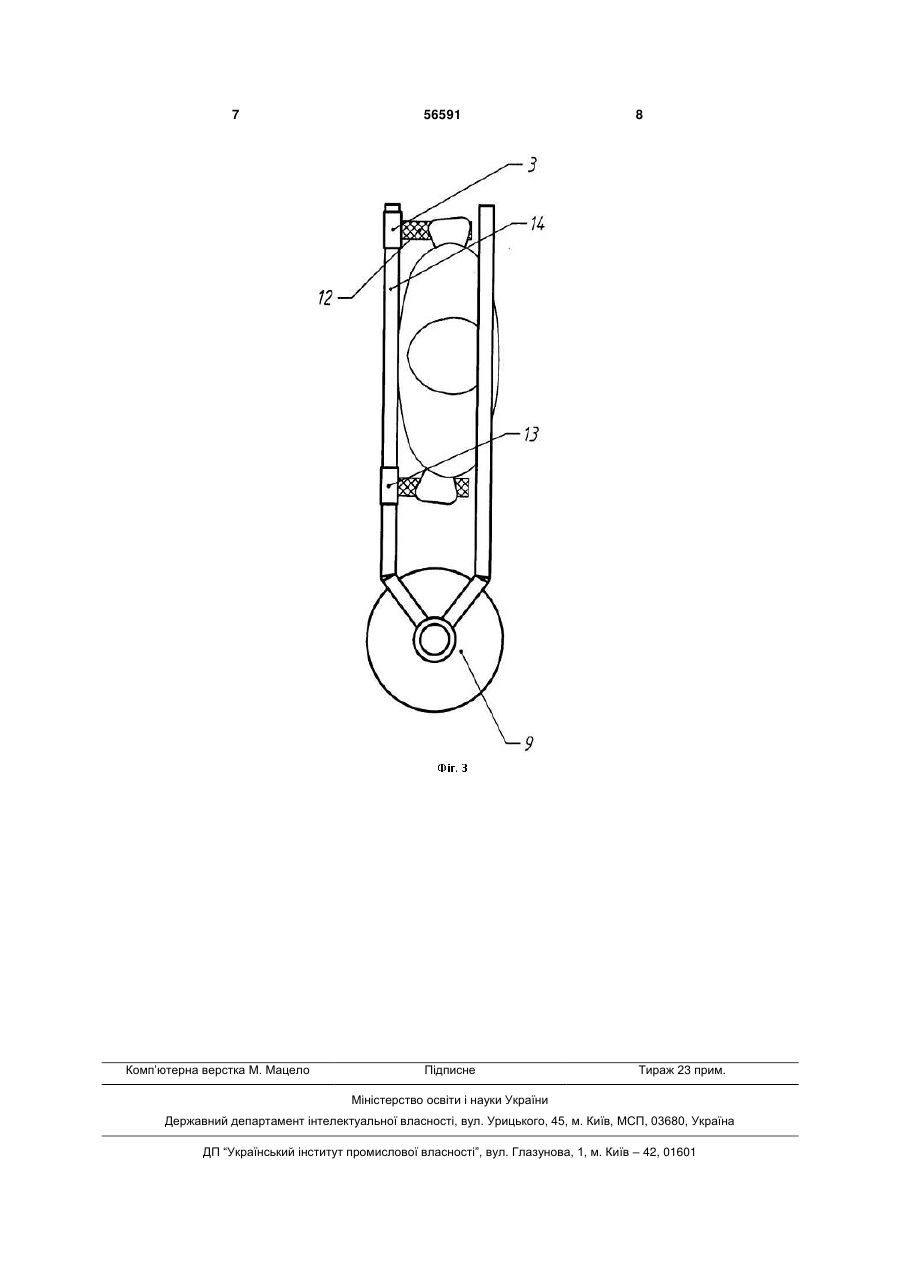

1. Мобільний тельфер-ходунок, що містить каркас у вигляді вертикальної опори, в верхній частині якої перпендикулярно розміщено поперечну перекладину, на каркасі розміщується користувач, вага якого утримується на цій перекладині каркаса за допомогою лямок, що обхоплюють верхню частину тулуба, стегна та сідниці та є такими, що від'єднуються, каркас виконаний з тримачів та напрямних, тримачі виконані такими, що можуть U 1 3 ба, стегна та сідниці та є такими, що від'єднуються, каркас має зовнішні та внутрішні габарити і складається з тримачів та напрямних, тримачі можуть переміщуватися в напрямних, що забезпечують їх взаємне з'єднання у всіх площинах простору, довжина тримачів обмежується зовнішніми габаритами каркаса, внутрішні габарити каркаса обмежуються антропометричними параметрами користувача та зручністю користування при здійсненні ним крокового переміщення, лямки на грудях та спині є з'єднаними між собою, а вище рівня сонячного сплетіння, попереду та позаду тулуба, в вертикальному положенні до них прикріплений карабін з можливістю фіксації до поперечної перекладини каркаса ходунка. При необхідності до користувача кріпиться апарат екзоскелетон або ортези з шарнірами екзоскелетона, для забезпечення опори на вражену кінцівку. Ходунок Осадчого забезпечує розподілену підтримку ваги верхньої та нижньої частини тулуба користувача на всіх фазах крокового переміщення, однак занадто громіздкий та має обмежений доступ до нижніх кінцівок користувача для супроводжуючого. Для вирішення поставленої задачі мобільний тельфер-ходунок містить каркас в вигляді вертикальної опори в верхній частині якої перпендикулярно розміщено поперечну перекладину, всередині каркаса розміщується користувач, вага якого утримується на цій перекладині за допомогою лямок, що обхоплюють верхню частину тулуба, стегна та сідниці та є такими, що від'єднуються, каркас складається з тримачів та напрямних, тримачі можуть переміщуватися в напрямних, що забезпечують їх взаємне з'єднання відповідно до моделі, каркас виконано в вигляді вертикально розміщеної труби, що заклинюється між стелею та підлогою, на трубі розміщено дві поперечні перекладини, одна з перекладин розміщується вище рівня голови користувача, а інша - на рівні кистей його рук, перекладини виконано з можливістю переміщення в направляючих вздовж та по колу відносно вертикально розміщеної труби, нижня перекладина додатково має рукоятки на направляючих з здатністю до переміщення повздовж цієї перекладини. Для зменшення опору переміщенню поперечних перекладин по колу відносно вертикально розміщеної труби направляюча опирається на опорний підшипник, а для забезпечення опори на кінцівку додатково застосовується екзоскелетон ноги або ортез з багатофункціональним шарнірним зчленуванням. Для розкриття суттєвих ознак пристрою, що наведений, та їх причинно-наслідкового зв'язку з технічним результатом, що заявляється достатньо, щоб вага користувача розподілено утримува 56591 4 лась на поперечних перекладинах. Мобільний тельфер-ходунок конструктивно спрощений і забезпечує захист від падіння, в разі втрати рівноваги, та можливість крокового переміщення по колу. Суть моделі пояснюється кресленнями, де на фіг. 1 наведено схему ходунка з користувачем, вигляд з тильної сторони ходунка; фіг.2 - боковий вигляд; фіг. 3 - вигляд зверху. Ходунок містить вертикальну трубу 1 з опорними п'ятами 9, поперечні перекладини 2, 14, направляючі 3 з упорним підшипником 4, різьбовим з'єднанням 5 з рукояткою 6, петлю з карабіном 7, лямки 8, трос з нижнім 10 та верхнім 11 кінцями, рукоятки 12 з направляючими 13, колесо блоку 15. Взаємодія складових пристрою в статиці є наступною. Вага користувач через лямки 8 з петлею та карабіном 7 та трос розміщений на колесі блоку 15 і рукоятки 12 утримується на каркасі ходунка. При цьому, верхня поперечна перекладина 2 розміщується вище рівня голови користувача, нижня поперечна перекладина 14 - на рівні кистей його рук. Переміщення в ходунку може здійснюватися відразу після закріплення користувача на каркасі ходунка. Користувач через лямки 8, петлю з карабіном 7, перекладини 2,14, упорні підшипники 4, з незначними м'язовими зусиллями має можливість вільного переміщення по колу відносно вертикальної труби 1. При цьому, для перерозподілу опори тіла на каркас, він додатково опирається кистями рук на рукоятки 12. В результаті з незначним м'язовим зусиллям користувач має змогу здійснювати крокове переміщення по колу відносно вертикальної труби 1 з опорними п'ятами 9. Величина підтримки ваги користувача на каркасі регулюється попереднім підтягуванням його вверх з допомогою верхнього кінця троса 11, що нижнім кінцем 10 через колесо блоку 15 закріплений до петлі карабіном 7. Надійність утримання вертикальної труби 1 забезпечується різьбовим з'єднанням 5 (гайкою з рукояткою 6 та гвинтом) та опорними п'ятами 9. Для цього, після вертикального розміщення труби 1 з допомогою різьбового з'єднання 5 та рукоятки 6 досягають необхідної величини жорсткості клина вертикальної труби 1 між стелею та підлогою. Для від'єднання користувача від каркаса ходунка досить від'єднати карабін від кільця розміщеного на лямках 8. Попередньо, з допомогою блока (троса розміщеного на колесі блоку 15) користувача опускають в крісло-коляску. В подальшому робота пристрою, не відрізняється від наведеної. Таким чином, досягається спрощення конструкції пристрою, в тому числі при монтажі та транспортуванні, збереження всіх його корисних можливостей. 5 56591 6 7 Комп’ютерна верстка М. Мацело 56591 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
