Сигналізатор клювання

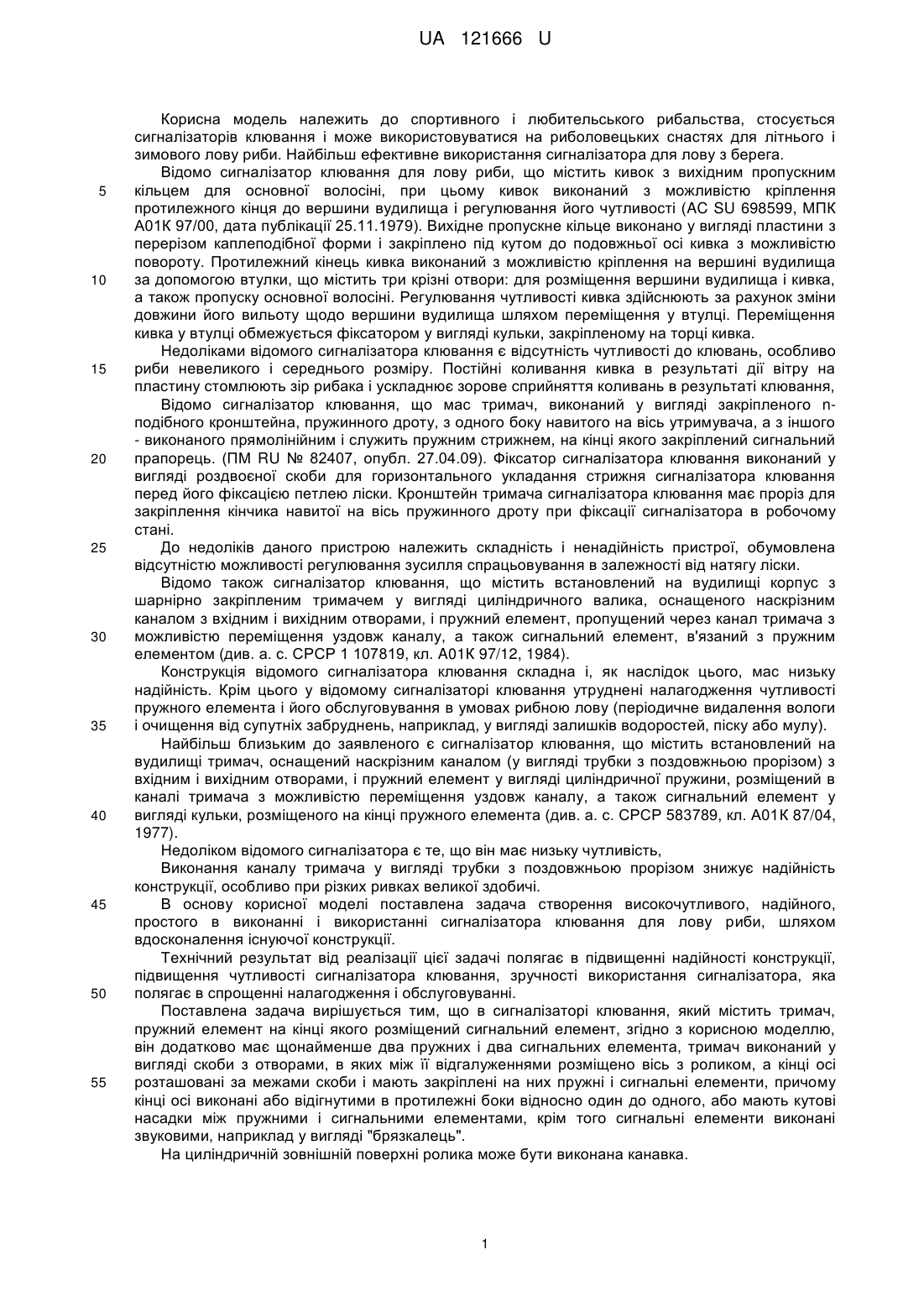

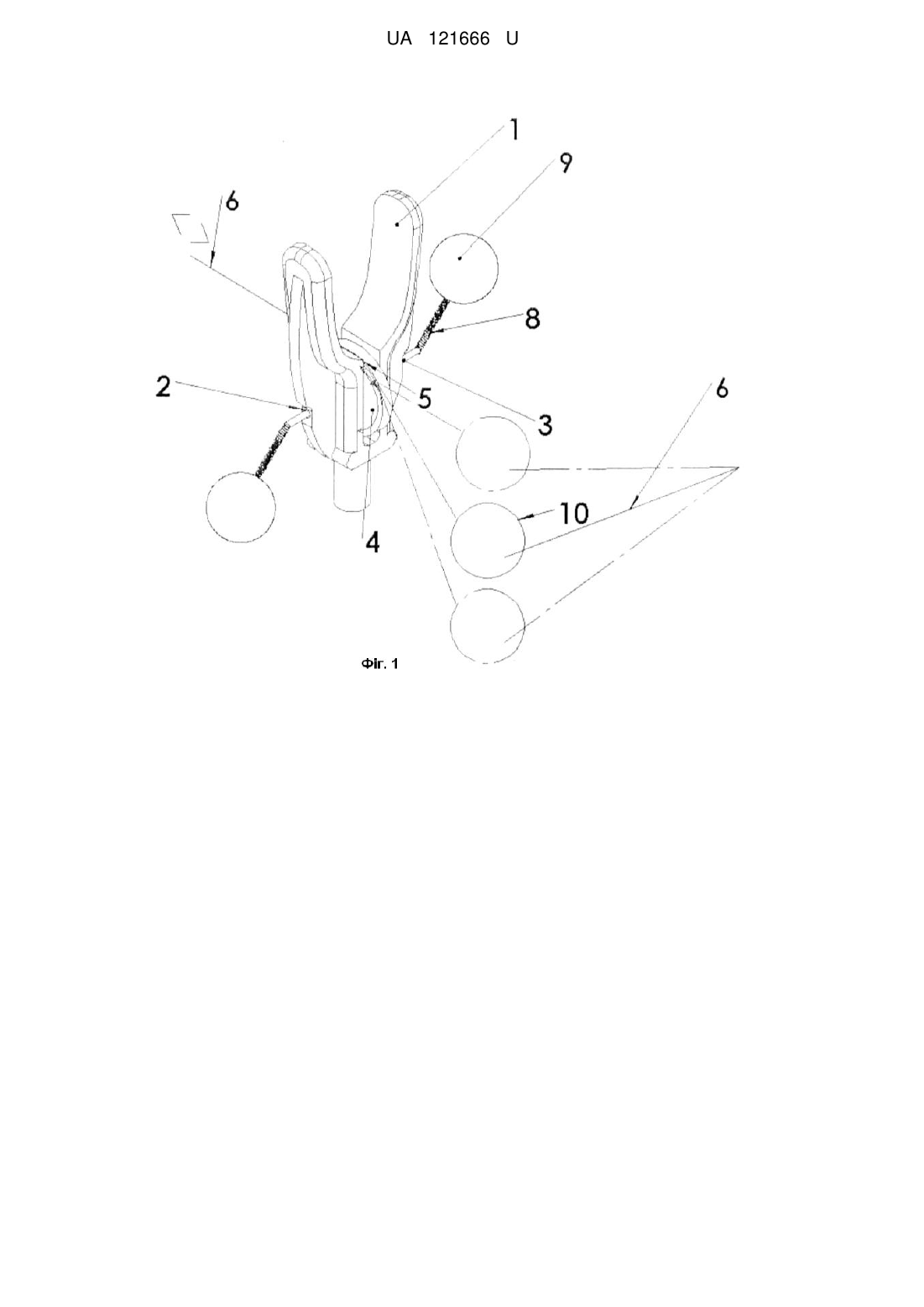

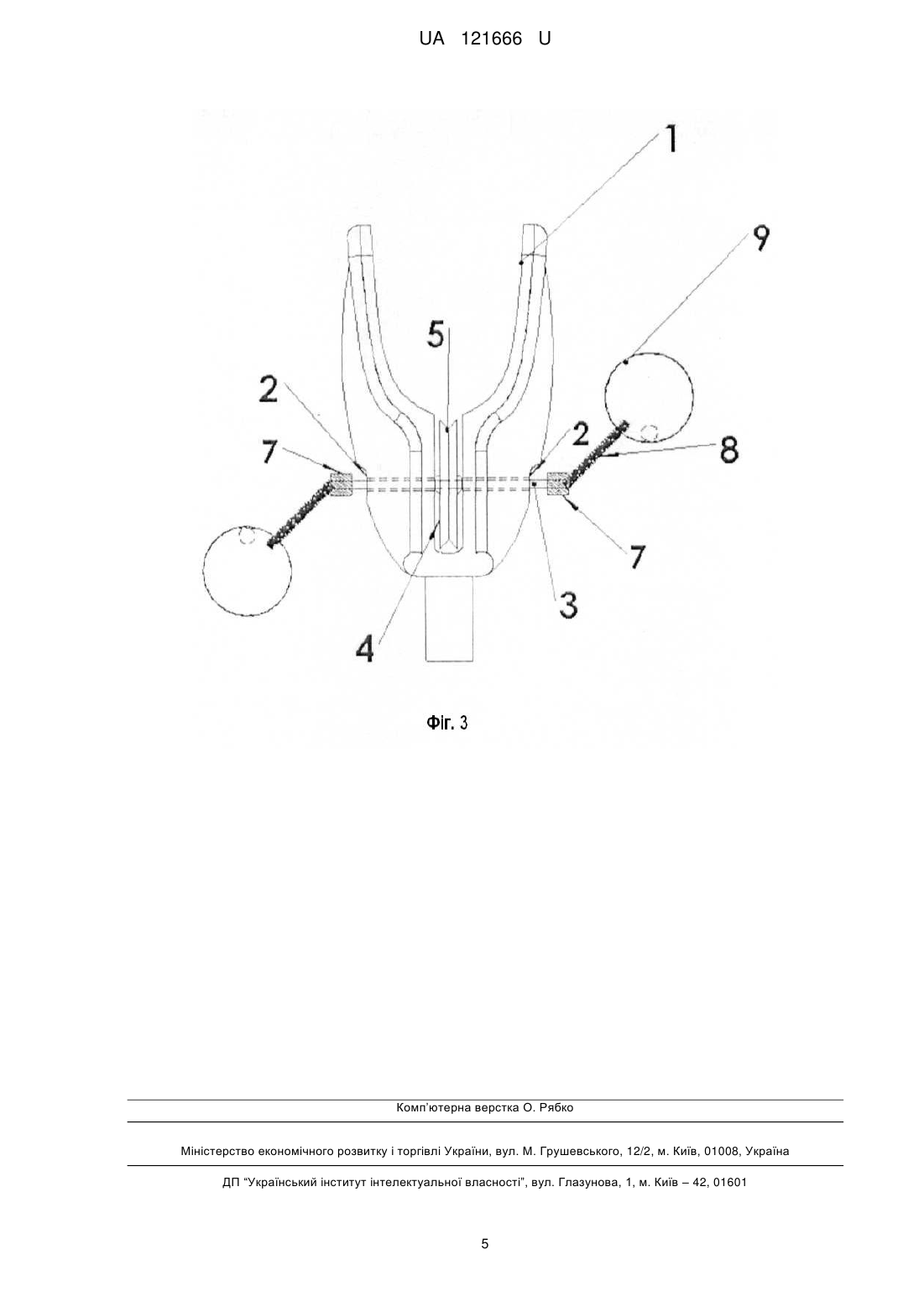

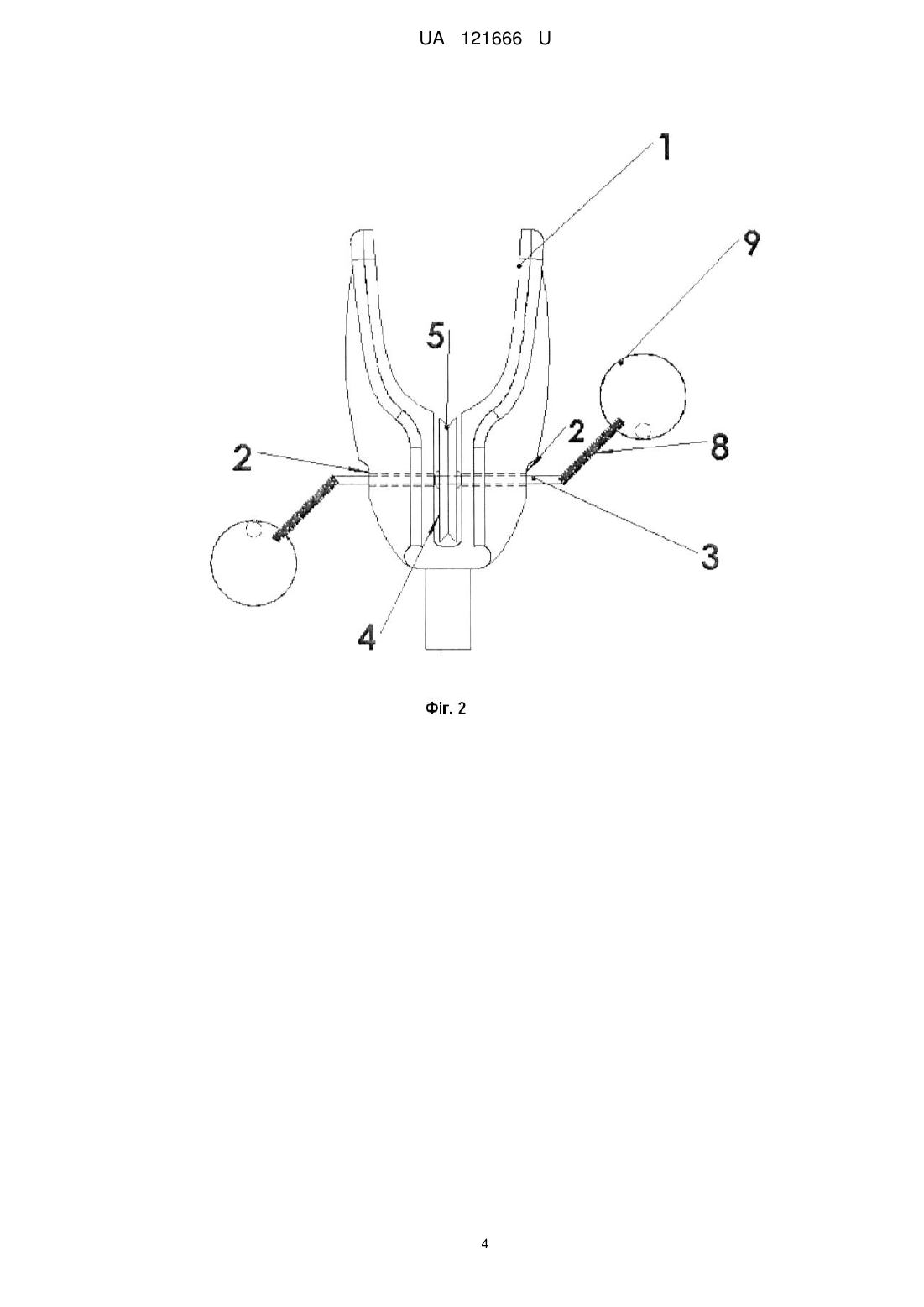

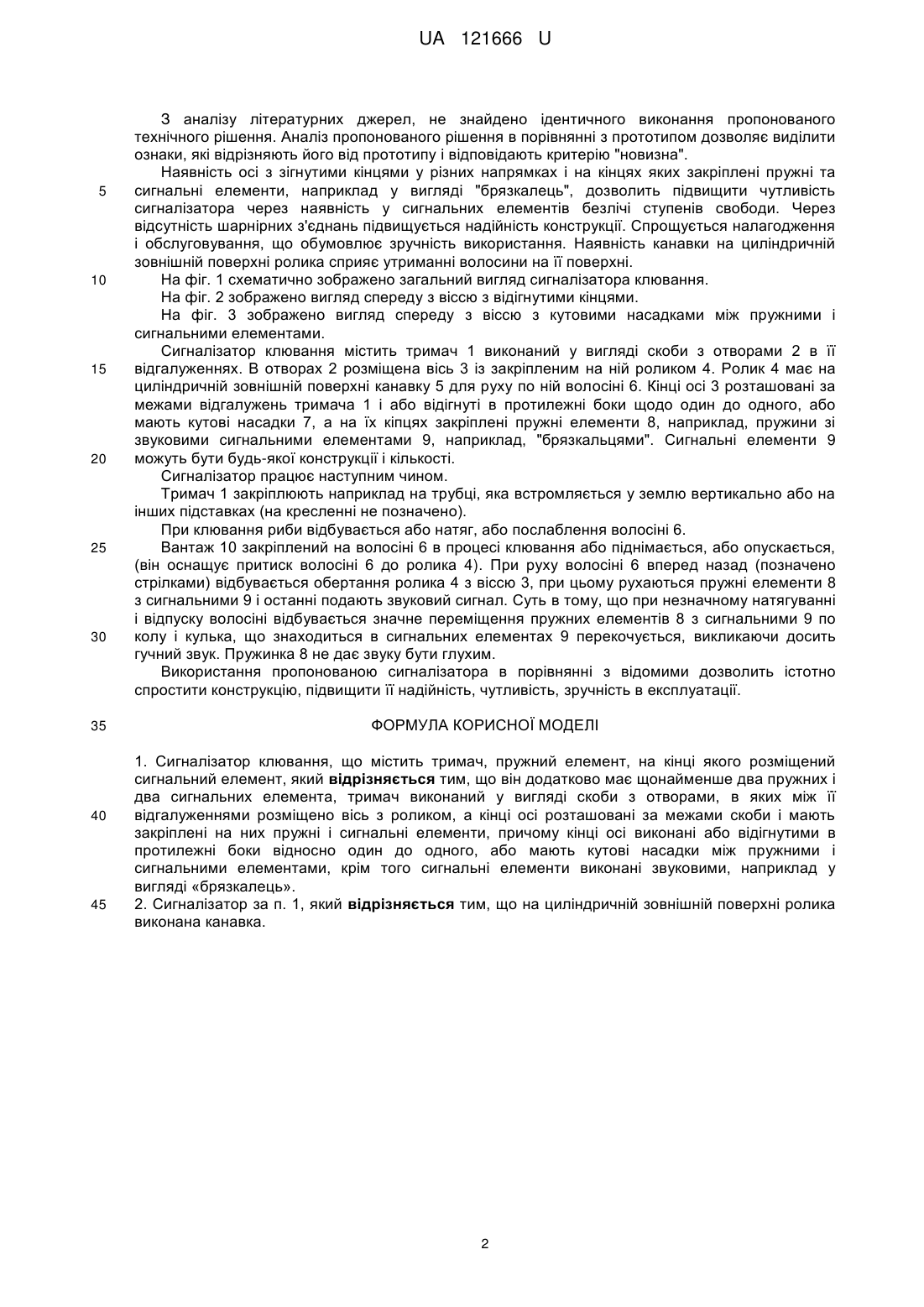

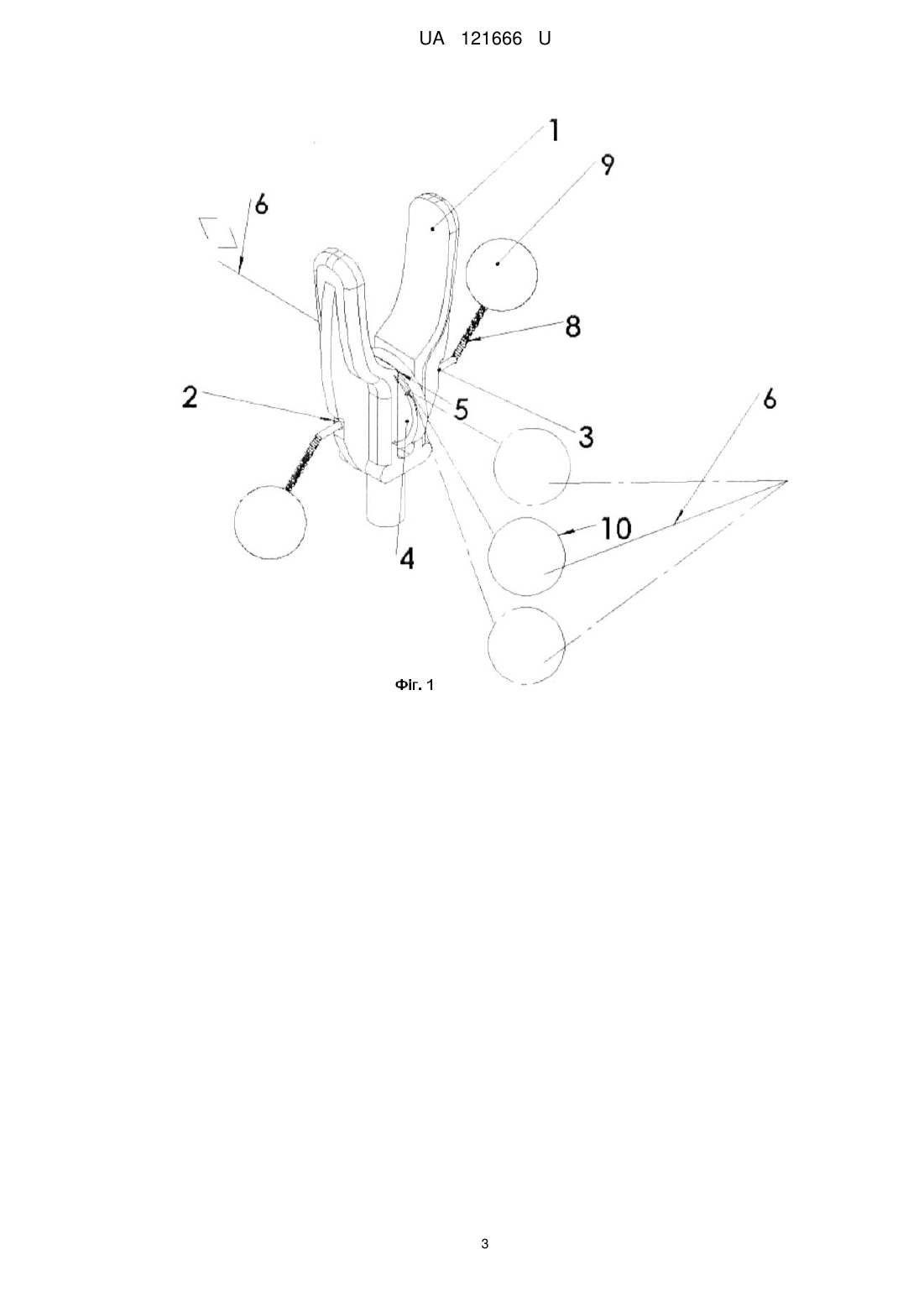

Реферат: UA 121666 U UA 121666 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спортивного і любительського рибальства, стосується сигналізаторів клювання і може використовуватися на риболовецьких снастях для літнього і зимового лову риби. Найбільш ефективне використання сигналізатора для лову з берега. Відомо сигналізатор клювання для лову риби, що містить кивок з вихідним пропускним кільцем для основної волосіні, при цьому кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання його чутливості (AC SU 698599, МПК А01К 97/00, дата публікації 25.11.1979). Вихідне пропускне кільце виконано у вигляді пластини з перерізом каплеподібної форми і закріплено під кутом до подовжньої осі кивка з можливістю повороту. Протилежний кінець кивка виконаний з можливістю кріплення на вершині вудилища за допомогою втулки, що містить три крізні отвори: для розміщення вершини вудилища і кивка, а також пропуску основної волосіні. Регулювання чутливості кивка здійснюють за рахунок зміни довжини його вильоту щодо вершини вудилища шляхом переміщення у втулці. Переміщення кивка у втулці обмежується фіксатором у вигляді кульки, закріпленому на торці кивка. Недоліками відомого сигналізатора клювання є відсутність чутливості до клювань, особливо риби невеликого і середнього розміру. Постійні коливання кивка в результаті дії вітру на пластину стомлюють зір рибака і ускладнює зорове сприйняття коливань в результаті клювання, Відомо сигналізатор клювання, що мас тримач, виконаний у вигляді закріпленого nподібного кронштейна, пружинного дроту, з одного боку навитого на вісь утримувача, а з іншого - виконаного прямолінійним і служить пружним стрижнем, на кінці якого закріплений сигнальний прапорець. (ПМ RU № 82407, опубл. 27.04.09). Фіксатор сигналізатора клювання виконаний у вигляді роздвоєної скоби для горизонтального укладання стрижня сигналізатора клювання перед його фіксацією петлею ліски. Кронштейн тримача сигналізатора клювання має проріз для закріплення кінчика навитої на вісь пружинного дроту при фіксації сигналізатора в робочому стані. До недоліків даного пристрою належить складність і ненадійність пристрої, обумовлена відсутністю можливості регулювання зусилля спрацьовування в залежності від натягу ліски. Відомо також сигналізатор клювання, що містить встановлений на вудилищі корпус з шарнірно закріпленим тримачем у вигляді циліндричного валика, оснащеного наскрізним каналом з вхідним і вихідним отворами, і пружний елемент, пропущений через канал тримача з можливістю переміщення уздовж каналу, а також сигнальний елемент, в'язаний з пружним елементом (див. а. с. СРСР 1 107819, кл. A01К 97/12, 1984). Конструкція відомого сигналізатора клювання складна і, як наслідок цього, мас низьку надійність. Крім цього у відомому сигналізаторі клювання утруднені налагодження чутливості пружного елемента і його обслуговування в умовах рибною лову (періодичне видалення вологи і очищення від супутніх забруднень, наприклад, у вигляді залишків водоростей, піску або мулу). Найбільш близьким до заявленого є сигналізатор клювання, що містить встановлений на вудилищі тримач, оснащений наскрізним каналом (у вигляді трубки з поздовжньою прорізом) з вхідним і вихідним отворами, і пружний елемент у вигляді циліндричної пружини, розміщений в каналі тримача з можливістю переміщення уздовж каналу, а також сигнальний елемент у вигляді кульки, розміщеного на кінці пружного елемента (див. а. с. СРСР 583789, кл. А01К 87/04, 1977). Недоліком відомого сигналізатора є те, що він має низьку чутливість, Виконання каналу тримача у вигляді трубки з поздовжньою прорізом знижує надійність конструкції, особливо при різких ривках великої здобичі. В основу корисної моделі поставлена задача створення високочутливого, надійного, простого в виконанні і використанні сигналізатора клювання для лову риби, шляхом вдосконалення існуючої конструкції. Технічний результат від реалізації цієї задачі полягає в підвищенні надійності конструкції, підвищення чутливості сигналізатора клювання, зручності використання сигналізатора, яка полягає в спрощенні налагодження і обслуговуванні. Поставлена задача вирішується тим, що в сигналізаторі клювання, який містить тримач, пружний елемент на кінці якого розміщений сигнальний елемент, згідно з корисною моделлю, він додатково має щонайменше два пружних і два сигнальних елемента, тримач виконаний у вигляді скоби з отворами, в яких між її відгалуженнями розміщено вісь з роликом, а кінці осі розташовані за межами скоби і мають закріплені на них пружні і сигнальні елементи, причому кінці осі виконані або відігнутими в протилежні боки відносно один до одного, або мають кутові насадки між пружними і сигнальними елементами, крім того сигнальні елементи виконані звуковими, наприклад у вигляді "брязкалець". На циліндричній зовнішній поверхні ролика може бути виконана канавка. 1 UA 121666 U 5 10 15 20 25 30 35 40 45 З аналізу літературних джерел, не знайдено ідентичного виконання пропонованого технічного рішення. Аналіз пропонованого рішення в порівнянні з прототипом дозволяє виділити ознаки, які відрізняють його від прототипу і відповідають критерію "новизна". Наявність осі з зігнутими кінцями у різних напрямках і на кінцях яких закріплені пружні та сигнальні елементи, наприклад у вигляді "брязкалець", дозволить підвищити чутливість сигналізатора через наявність у сигнальних елементів безлічі ступенів свободи. Через відсутність шарнірних з'єднань підвищується надійність конструкції. Спрощується налагодження і обслуговування, що обумовлює зручність використання. Наявність канавки на циліндричній зовнішній поверхні ролика сприяє утриманні волосини на її поверхні. На фіг. 1 схематично зображено загальний вигляд сигналізатора клювання. На фіг. 2 зображено вигляд спереду з віссю з відігнутими кінцями. На фіг. 3 зображено вигляд спереду з віссю з кутовими насадками між пружними і сигнальними елементами. Сигналізатор клювання містить тримач 1 виконаний у вигляді скоби з отворами 2 в її відгалуженнях. В отворах 2 розміщена вісь 3 із закріпленим на ній роликом 4. Ролик 4 має на циліндричній зовнішній поверхні канавку 5 для руху по ній волосіні 6. Кінці осі 3 розташовані за межами відгалужень тримача 1 і або відігнуті в протилежні боки щодо один до одного, або мають кутові насадки 7, а на їх кіпцях закріплені пружні елементи 8, наприклад, пружини зі звуковими сигнальними елементами 9, наприклад, "брязкальцями". Сигнальні елементи 9 можуть бути будь-якої конструкції і кількості. Сигналізатор працює наступним чином. Тримач 1 закріплюють наприклад на трубці, яка встромляється у землю вертикально або на інших підставках (на кресленні не позначено). При клювання риби відбувається або натяг, або послаблення волосіні 6. Вантаж 10 закріплений на волосіні 6 в процесі клювання або піднімається, або опускається, (він оснащує притиск волосіні 6 до ролика 4). При руху волосіні 6 вперед назад (позначено стрілками) відбувається обертання ролика 4 з віссю 3, при цьому рухаються пружні елементи 8 з сигнальними 9 і останні подають звуковий сигнал. Суть в тому, що при незначному натягуванні і відпуску волосіні відбувається значне переміщення пружних елементів 8 з сигнальними 9 по колу і кулька, що знаходиться в сигнальних елементах 9 перекочується, викликаючи досить гучний звук. Пружинка 8 не дає звуку бути глухим. Використання пропонованою сигналізатора в порівнянні з відомими дозволить істотно спростити конструкцію, підвищити її надійність, чутливість, зручність в експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сигналізатор клювання, що містить тримач, пружний елемент, на кінці якого розміщений сигнальний елемент, який відрізняється тим, що він додатково має щонайменше два пружних і два сигнальних елемента, тримач виконаний у вигляді скоби з отворами, в яких між її відгалуженнями розміщено вісь з роликом, а кінці осі розташовані за межами скоби і мають закріплені на них пружні і сигнальні елементи, причому кінці осі виконані або відігнутими в протилежні боки відносно один до одного, або мають кутові насадки між пружними і сигнальними елементами, крім того сигнальні елементи виконані звуковими, наприклад у вигляді «брязкалець». 2. Сигналізатор за п. 1, який відрізняється тим, що на циліндричній зовнішній поверхні ролика виконана канавка. 2 UA 121666 U 3 UA 121666 U 4 UA 121666 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
