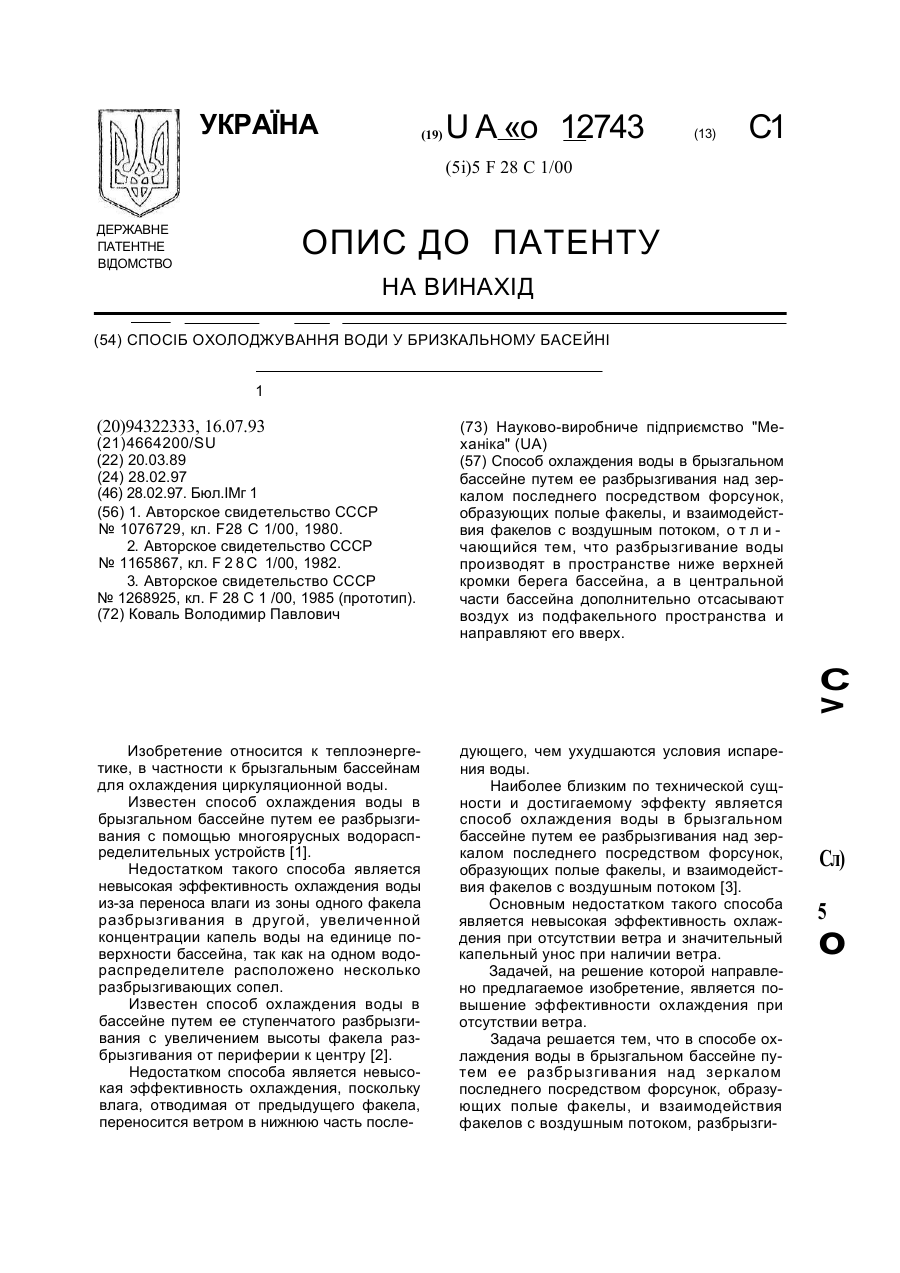

Спосіб охолоджування води у бризкальному басейні

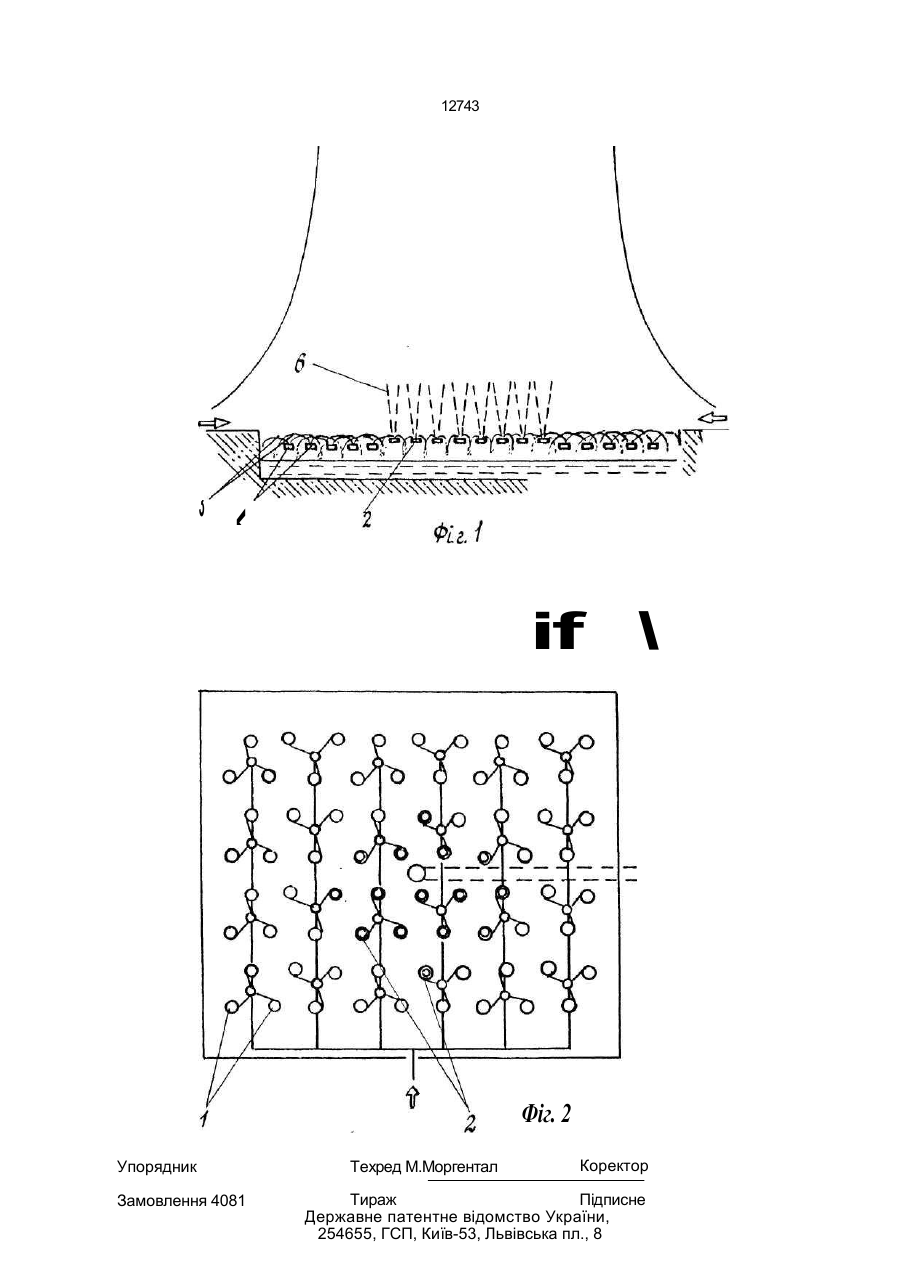

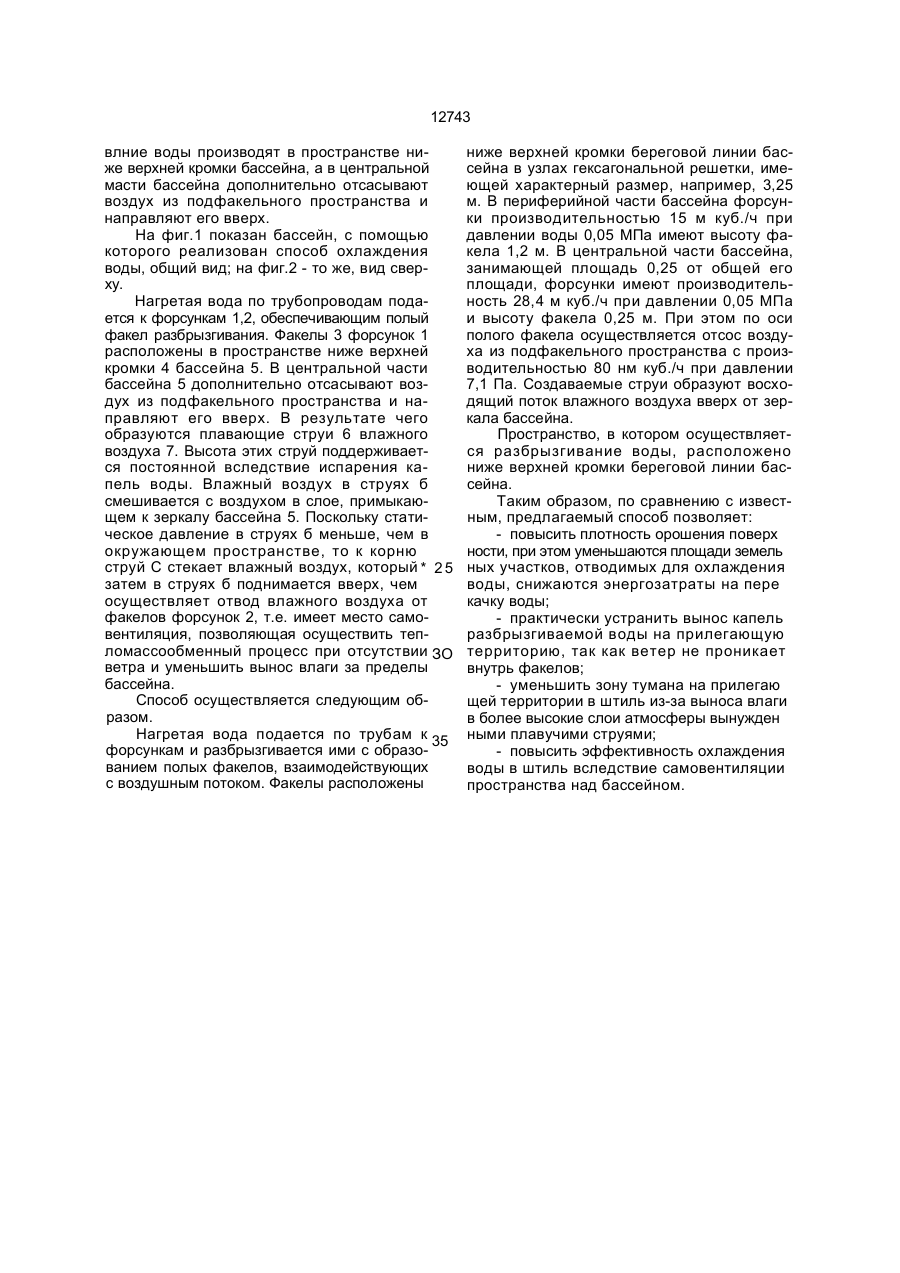

Способ охлаждения воды в брызгальном бассейне путем ее разбрызгивания над зеркалом последнего посредством форсунок, образующих полые факелы, и взаимодействия факелов с воздушным потоком, о т л и чающийся тем, что разбрызгивание воды производят в пространстве ниже верхней кромки берега бассейна, а в центральной части бассейна дополнительно отсасывают воздух из подфакельного пространства и направляют его вверх. С > Изобретение относится к теплоэнергетике, в частности к брызгальным бассейнам для охлаждения циркуляционной воды. Известен способ охлаждения воды в брызгальном бассейне путем ее разбрызгивания с помощью многоярусных водораспределительных устройств [1]. Недостатком такого способа является невысокая эффективность охлаждения воды из-за переноса влаги из зоны одного факела разбрызгивания в другой, увеличенной концентрации капель воды на единице поверхности бассейна, так как на одном водораспределителе расположено несколько разбрызгивающих сопел. Известен способ охлаждения воды в бассейне путем ее ступенчатого разбрызгивания с увеличением высоты факела разбрызгивания от периферии к центру [2]. Недостатком способа является невысокая эффективность охлаждения, поскольку влага, отводимая от предыдущего факела, переносится ветром в нижнюю часть после дующего, чем ухудшаются условия испарения воды. Наиболее близким по технической сущности и достигаемому эффекту является способ охлаждения воды в брызгальном бассейне путем ее разбрызгивания над зеркалом последнего посредством форсунок, образующих полые факелы, и взаимодействия факелов с воздушным потоком [3]. Основным недостатком такого способа является невысокая эффективность охлаждения при отсутствии ветра и значительный капельный унос при наличии ветра. Задачей, на решение которой направлено предлагаемое изобретение, является повышение эффективности охлаждения при отсутствии ветра. Задача решается тем, что в способе охлаждения воды в брызгальном бассейне путем ее разбрызгивания над зеркалом последнего посредством форсунок, образующих полые факелы, и взаимодействия факелов с воздушным потоком, разбрызги Сл) 5 о 12743 влние воды производят в пространстве ниже верхней кромки бассейна, а в центральной масти бассейна дополнительно отсасывают воздух из подфакельного пространства и направляют его вверх. На фиг.1 показан бассейн, с помощью которого реализован способ охлаждения воды, общий вид; на фиг.2 - то же, вид сверху. Нагретая вода по трубопроводам подается к форсункам 1,2, обеспечивающим полый факел разбрызгивания. Факелы 3 форсунок 1 расположены в пространстве ниже верхней кромки 4 бассейна 5. В центральной части бассейна 5 дополнительно отсасывают воздух из подфакельного пространства и направляют его вверх. В результате чего образуются плавающие струи 6 влажного воздуха 7. Высота этих струй поддерживается постоянной вследствие испарения капель воды. Влажный воздух в струях б смешивается с воздухом в слое, примыкающем к зеркалу бассейна 5. Поскольку статическое давление в струях б меньше, чем в окружающем пространстве, то к корню струй С стекает влажный воздух, который * 2 5 затем в струях б поднимается вверх, чем осуществляет отвод влажного воздуха от факелов форсунок 2, т.е. имеет место самовентиляция, позволяющая осуществить тепломассообменный процесс при отсутствии ЗО ветра и уменьшить вынос влаги за пределы бассейна. Способ осуществляется следующим образом. Нагретая вода подается по трубам к 35 форсункам и разбрызгивается ими с образованием полых факелов, взаимодействующих с воздушным потоком. Факелы расположены ниже верхней кромки береговой линии бассейна в узлах гексагональной решетки, имеющей характерный размер, например, 3,25 м. В периферийной части бассейна форсунки производительностью 15 м куб./ч при давлении воды 0,05 МПа имеют высоту факела 1,2 м. В центральной части бассейна, занимающей площадь 0,25 от общей его площади, форсунки имеют производительность 28,4 м куб./ч при давлении 0,05 МПа и высоту факела 0,25 м. При этом по оси полого факела осуществляется отсос воздуха из подфакельного пространства с производительностью 80 нм куб./ч при давлении 7,1 Па. Создаваемые струи образуют восходящий поток влажного воздуха вверх от зеркала бассейна. Пространство, в котором осуществляется разбрызгивание воды, расположено ниже верхней кромки береговой линии бассейна. Таким образом, по сравнению с известным, предлагаемый способ позволяет: - повысить плотность орошения поверх ности, при этом уменьшаются площади земель ных участков, отводимых для охлаждения воды, снижаются энергозатраты на пере качку воды; - практически устранить вынос капель разбрызгиваемой воды на прилегающую территорию, так как ветер не проникает внутрь факелов; - уменьшить зону тумана на прилегаю щей территории в штиль из-за выноса влаги в более высокие слои атмосферы вынужден ными плавучими струями; - повысить эффективность охлаждения воды в штиль вследствие самовентиляции пространства над бассейном. 12743 3 < if \ Фіг. 2 Упорядник Замовлення 4081 Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Техред М.Моргентал Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
