Манометр показувальний

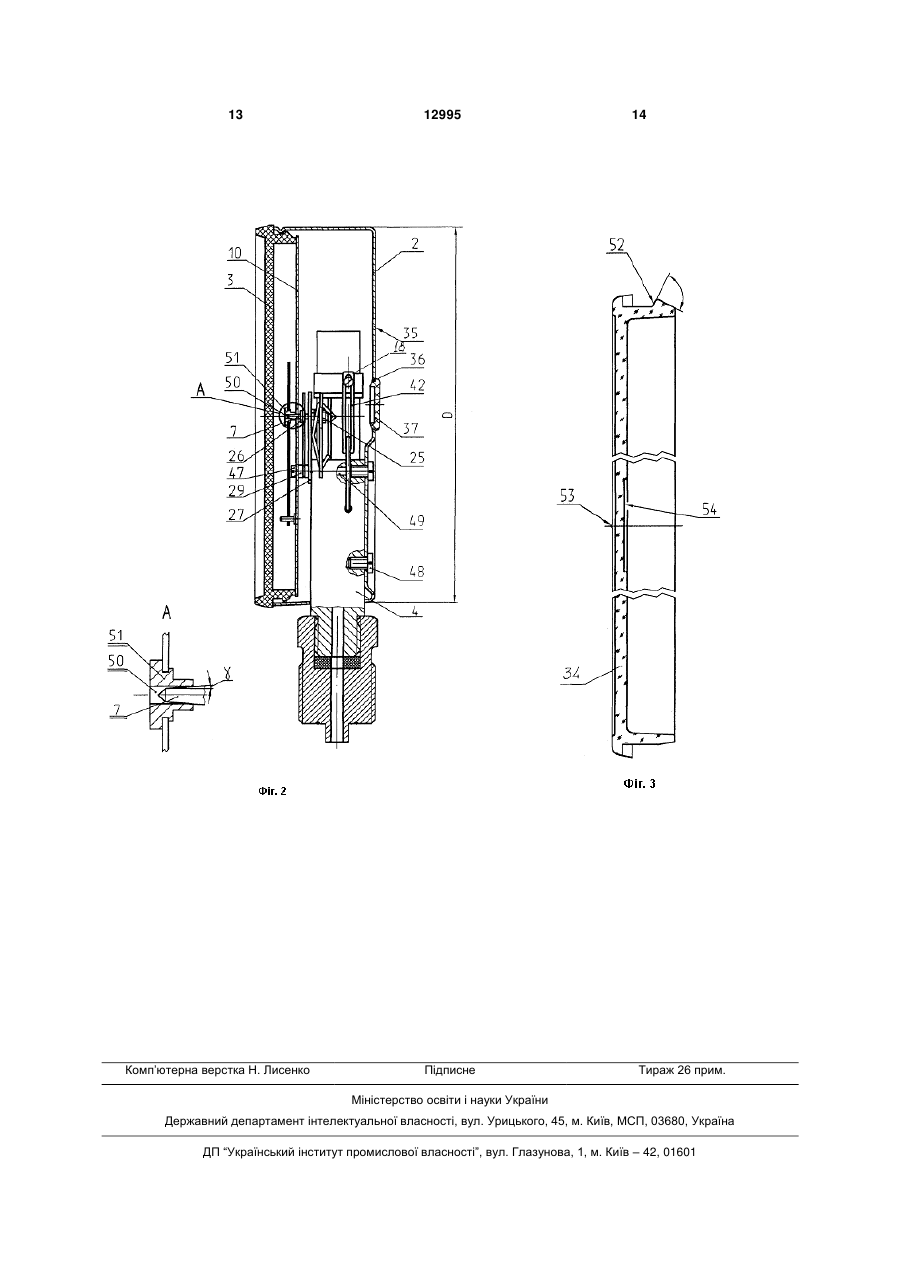

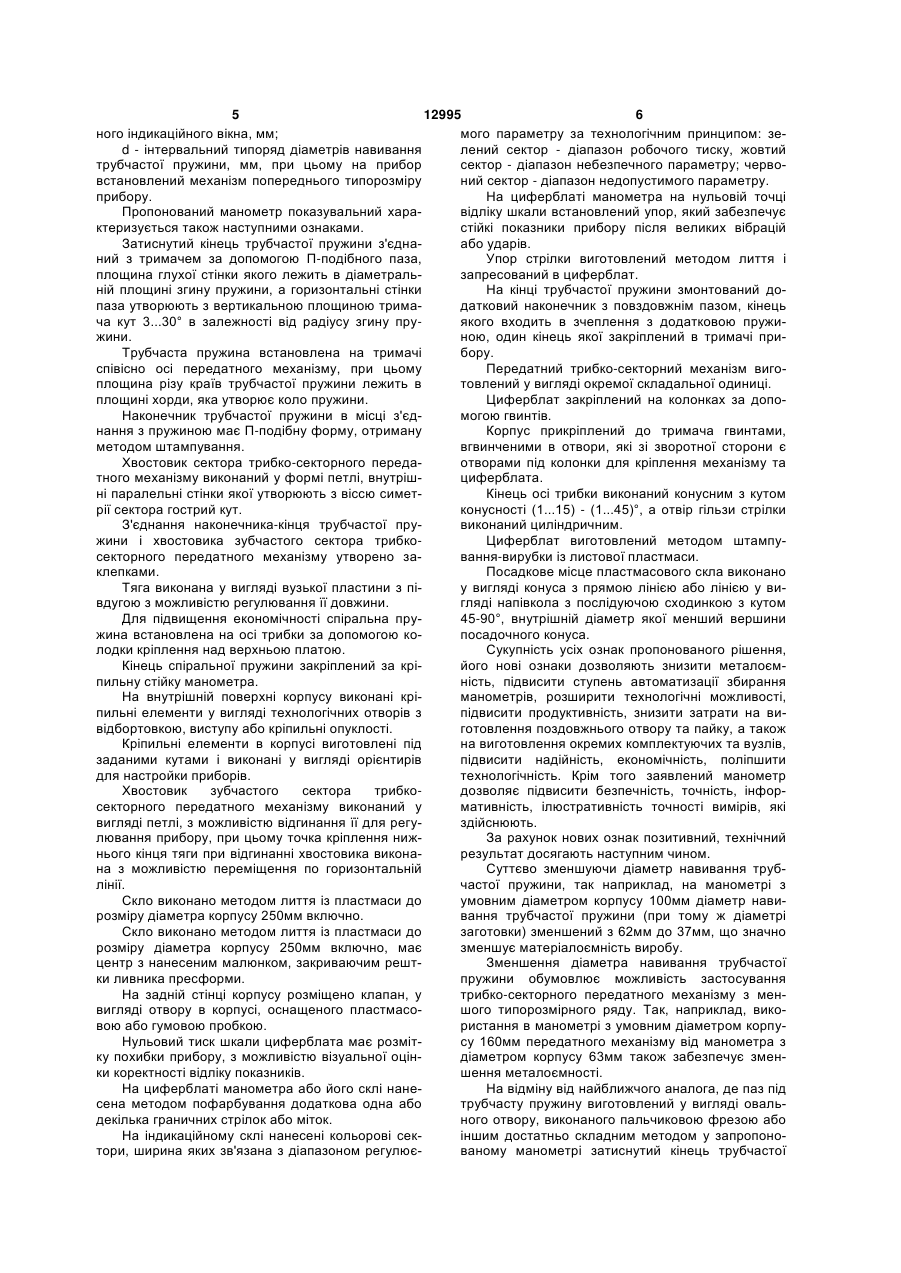

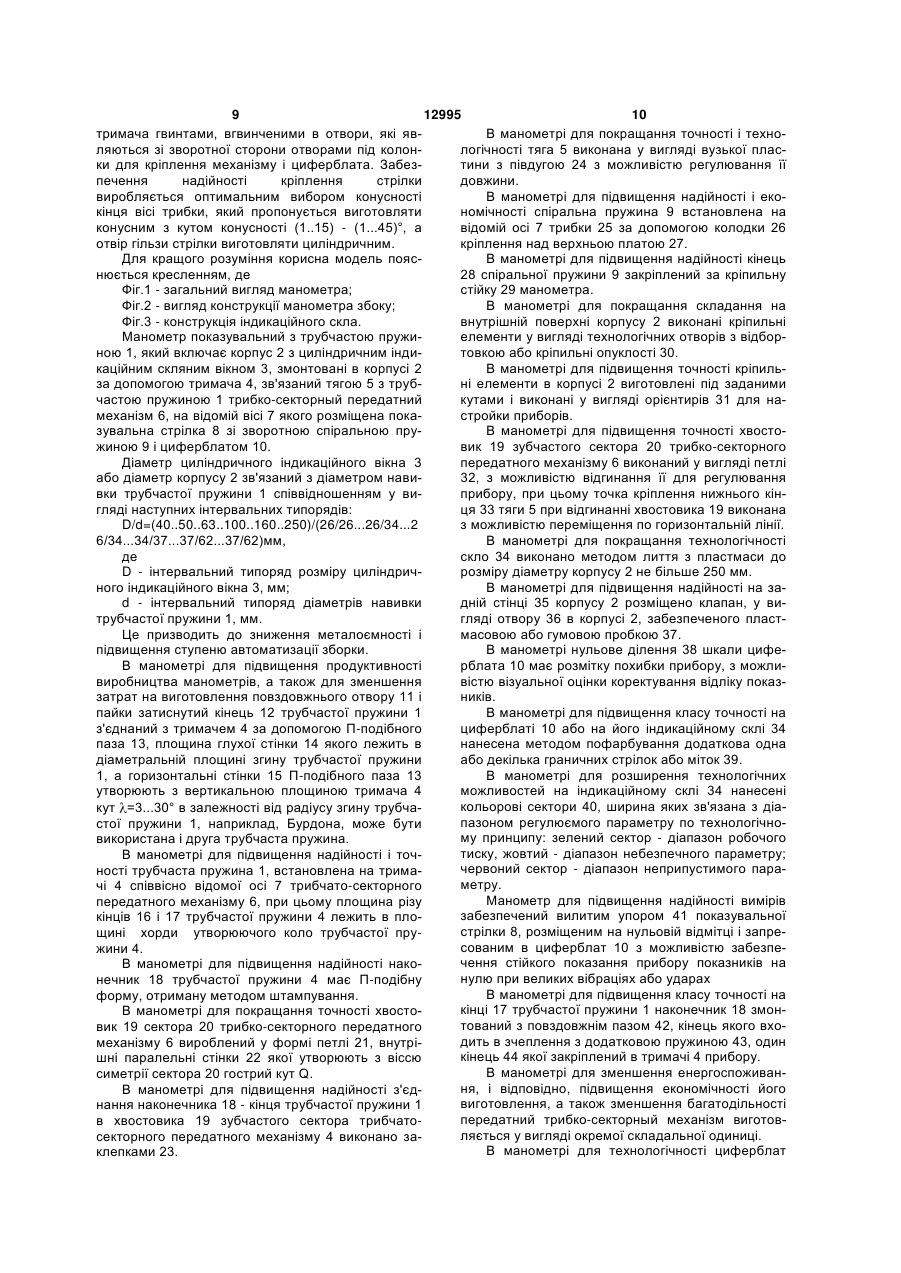

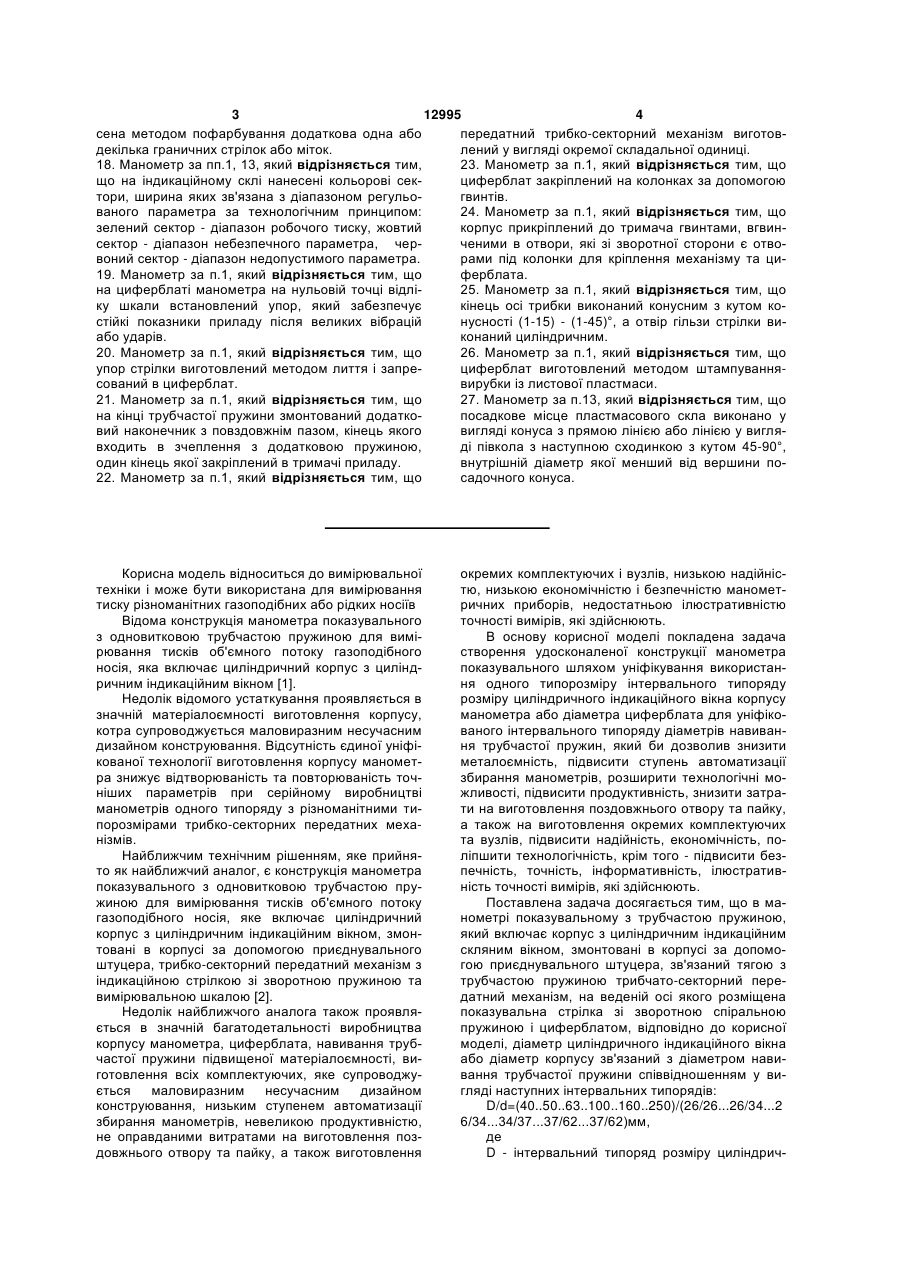

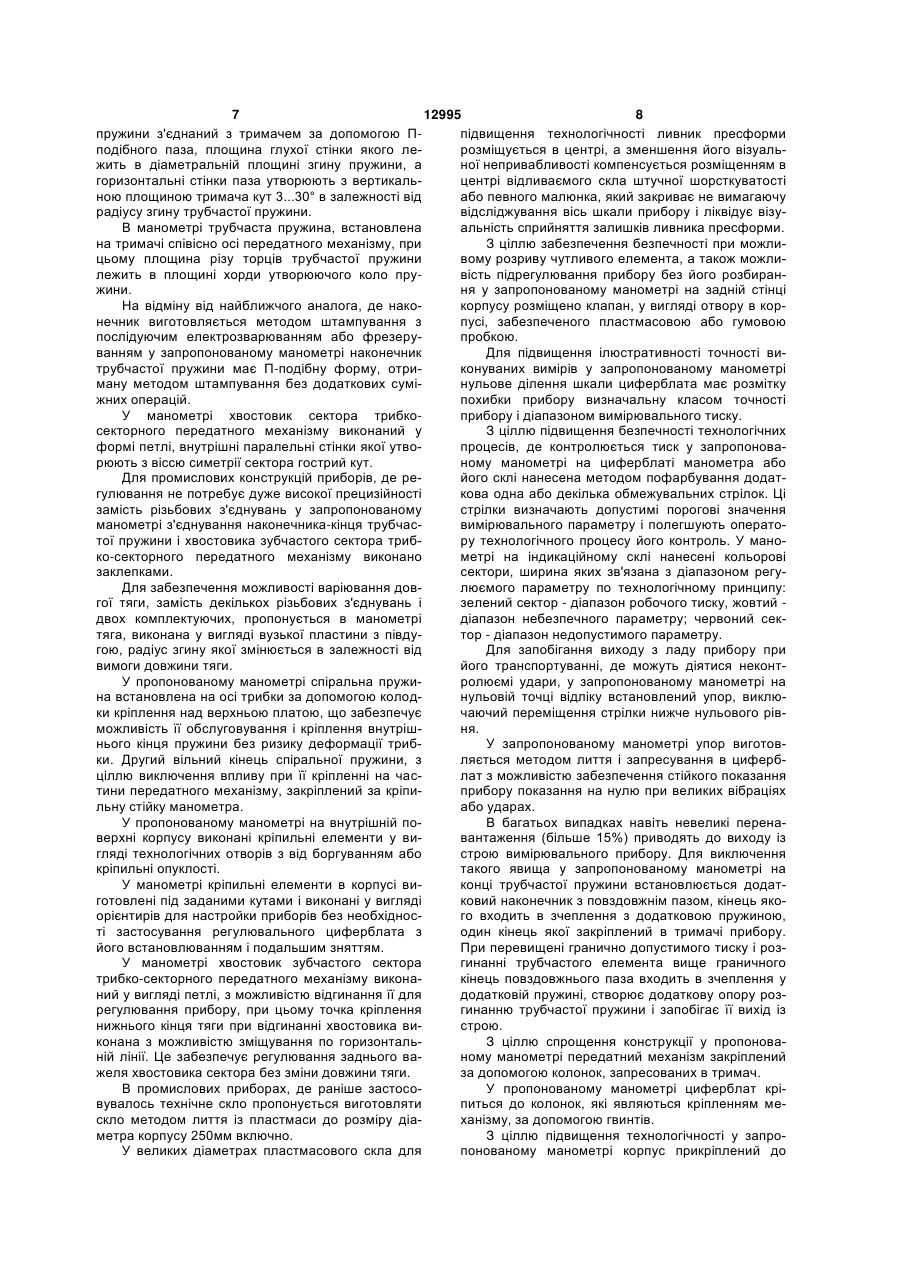

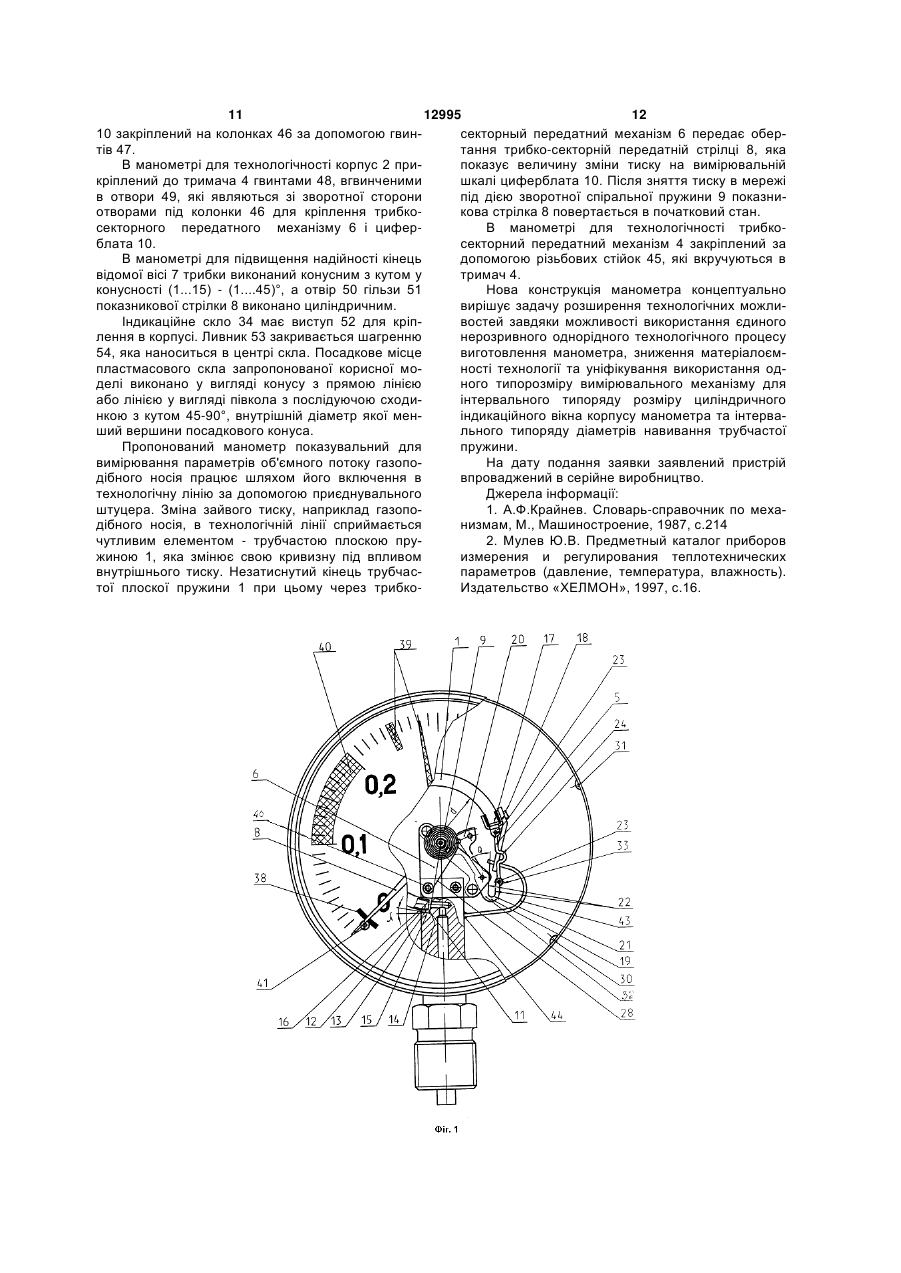

1. Манометр показувальний з трубчастою пружиною, що містить корпус з циліндричним індикаційним скляним вікном, змонтований в корпусі за допомогою приєднувального штуцера, зв'язаний тягою з трубчастою пружиною трибко-секторний передатний механізм, на веденій осі якого розміщена показникова стрілка зі зворотною спіральною пружиною і циферблатом, який відрізняється тим, що діаметр циліндричного індикаційного вікна або умовний діаметр корпуса зв'язаний з діаметром навивання трубчастої пружини співвідношенням у вигляді наступних інтервальних типорядів: D/d=(40..50..63..100..160..250)/(26/26...26/34...26/34 ...34/37...37/62...37/62)мм, де D - інтервальний типоряд розміру циліндричного індикаційного вікна; d - інтервальний типоряд діаметрів навивання трубчастої пружини, при цьому на прилад встановлений механізм попереднього типорозміру приладу. 2. Манометр за п.1, який відрізняється тим, що затиснутий кінець трубчастої пружини з'єднаний з тримачем за допомогою П-подібного паза, площина глухої стінки якого лежить в діаметральній площині згину пружини, а горизонтальні стінки паза утворюють з вертикальною площиною тримача кут 3-30° в залежності від радіусу згину пружини. 3. Манометр за п.2, який відрізняється тим, що трубчаста пружина встановлена на тримачі співісно осі передатного механізму, при цьому площина зрізу країв трубчастої пружини лежить в площині хорди, яка утворює коло пружини. 4. Манометр за пп.2, 3, який відрізняється тим, що наконечник трубчастої пружини в місці з'єднання з пружиною має П-подібну форму, отриману методом штампування. 5. Манометр за п.1, який відрізняється тим, що хвостовик сектора трибко-секторного передатного механізму виконаний у формі петлі, внутрішні паралельні стінки якої утворюють з віссю симетрії сектора гострий кут. 2 (19) 1 3 12995 4 сена методом пофарбування додаткова одна або передатний трибко-секторний механізм виготовдекілька граничних стрілок або міток. лений у вигляді окремої складальної одиниці. 18. Манометр за пп.1, 13, який відрізняється тим, 23. Манометр за п.1, який відрізняється тим, що що на індикаційному склі нанесені кольорові секциферблат закріплений на колонках за допомогою тори, ширина яких зв'язана з діапазоном регульогвинтів. 24. Манометр за п.1, який відрізняється тим, що ваного параметра за технологічним принципом: зелений сектор - діапазон робочого тиску, жовтий корпус прикріплений до тримача гвинтами, вгвинсектор - діапазон небезпечного параметра, черченими в отвори, які зі зворотної сторони є отвовоний сектор - діапазон недопустимого параметра. рами під колонки для кріплення механізму та ци19. Манометр за п.1, який відрізняється тим, що ферблата. 25. Манометр за п.1, який відрізняється тим, що на циферблаті манометра на нульовій точці відліку шкали встановлений упор, який забезпечує кінець осі трибки виконаний конусним з кутом костійкі показники приладу після великих вібрацій нусності (1-15) - (1-45)°, а отвір гільзи стрілки виабо ударів. конаний циліндричним. 20. Манометр за п.1, який відрізняється тим, що 26. Манометр за п.1, який відрізняється тим, що упор стрілки виготовлений методом лиття і запрециферблат виготовлений методом штампуваннясований в циферблат. вирубки із листової пластмаси. 21. Манометр за п.1, який відрізняється тим, що 27. Манометр за п.13, який відрізняється тим, що на кінці трубчастої пружини змонтований додаткопосадкове місце пластмасового скла виконано у вий наконечник з повздовжнім пазом, кінець якого вигляді конуса з прямою лінією або лінією у виглявходить в зчеплення з додатковою пружиною, ді півкола з наступною сходинкою з кутом 45-90°, один кінець якої закріплений в тримачі приладу. внутрішній діаметр якої менший від вершини по22. Манометр за п.1, який відрізняється тим, що садочного конуса. Корисна модель відноситься до вимірювальної техніки і може бути використана для вимірювання тиску різноманітних газоподібних або рідких носіїв Відома конструкція манометра показувального з одновитковою трубчастою пружиною для вимірювання тисків об'ємного потоку газоподібного носія, яка включає циліндричний корпус з циліндричним індикаційним вікном [1]. Недолік відомого устаткування проявляється в значній матеріалоємності виготовлення корпусу, котра супроводжується маловиразним несучасним дизайном конструювання. Відсутність єдиної уніфікованої технології виготовлення корпусу манометра знижує відтворюваність та повторюваність точніших параметрів при серійному виробництві манометрів одного типоряду з різноманітними типорозмірами трибко-секторних передатних механізмів. Найближчим технічним рішенням, яке прийнято як найближчий аналог, є конструкція манометра показувального з одновитковою трубчастою пружиною для вимірювання тисків об'ємного потоку газоподібного носія, яке включає циліндричний корпус з циліндричним індикаційним вікном, змонтовані в корпусі за допомогою приєднувального штуцера, трибко-секторний передатний механізм з індикаційною стрілкою зі зворотною пружиною та вимірювальною шкалою [2]. Недолік найближчого аналога також проявляється в значній багатодетальності виробництва корпусу манометра, циферблата, навивання трубчастої пружини підвищеної матеріалоємності, виготовлення всіх комплектуючих, яке супроводжується маловиразним несучасним дизайном конструювання, низьким ступенем автоматизації збирання манометрів, невеликою продуктивністю, не оправданими витратами на виготовлення поздовжнього отвору та пайку, а також виготовлення окремих комплектуючих і вузлів, низькою надійністю, низькою економічністю і безпечністю манометричних приборів, недостатньою ілюстративністю точності вимірів, які здійснюють. В основу корисної моделі покладена задача створення удосконаленої конструкції манометра показувального шляхом уніфікування використання одного типорозміру інтервального типоряду розміру циліндричного індикаційного вікна корпусу манометра або діаметра циферблата для уніфікованого інтервального типоряду діаметрів навивання трубчастої пружин, який би дозволив знизити металоємність, підвисити ступень автоматизації збирання манометрів, розширити технологічні можливості, підвисити продуктивність, знизити затрати на виготовлення поздовжнього отвору та пайку, а також на виготовлення окремих комплектуючих та вузлів, підвисити надійність, економічність, поліпшити технологічність, крім того - підвисити безпечність, точність, інформативність, ілюстративність точності вимірів, які здійснюють. Поставлена задача досягається тим, що в манометрі показувальному з трубчастою пружиною, який включає корпус з циліндричним індикаційним скляним вікном, змонтовані в корпусі за допомогою приєднувального штуцера, зв'язаний тягою з трубчастою пружиною трибчато-секторний передатний механізм, на веденій осі якого розміщена показувальна стрілка зі зворотною спіральною пружиною і циферблатом, відповідно до корисної моделі, діаметр циліндричного індикаційного вікна або діаметр корпусу зв'язаний з діаметром навивання трубчастої пружини співвідношенням у вигляді наступних інтервальних типорядів: D/d=(40..50..63..100..160..250)/(26/26...26/34...2 6/34...34/37...37/62...37/62)мм, де D - інтервальний типоряд розміру циліндрич 5 12995 6 ного індикаційного вікна, мм; мого параметру за технологічним принципом: зеd - інтервальний типоряд діаметрів навивання лений сектор - діапазон робочого тиску, жовтий трубчастої пружини, мм, при цьому на прибор сектор - діапазон небезпечного параметру; червовстановлений механізм попереднього типорозміру ний сектор - діапазон недопустимого параметру. прибору. На циферблаті манометра на нульовій точці Пропонований манометр показувальний харавідліку шкали встановлений упор, який забезпечує ктеризується також наступними ознаками. стійкі показники прибору після великих вібрацій Затиснутий кінець трубчастої пружини з'єднаабо ударів. ний з тримачем за допомогою П-подібного паза, Упор стрілки виготовлений методом лиття і площина глухої стінки якого лежить в діаметральзапресований в циферблат. ній площині згину пружини, а горизонтальні стінки На кінці трубчастої пружини змонтований допаза утворюють з вертикальною площиною тримадатковий наконечник з повздовжнім пазом, кінець ча кут 3...30° в залежності від радіусу згину пруякого входить в зчеплення з додатковою пружижини. ною, один кінець якої закріплений в тримачі приТрубчаста пружина встановлена на тримачі бору. співісно осі передатного механізму, при цьому Передатний трибко-секторний механізм вигоплощина різу країв трубчастої пружини лежить в товлений у вигляді окремої складальної одиниці. площині хорди, яка утворює коло пружини. Циферблат закріплений на колонках за допоНаконечник трубчастої пружини в місці з'єдмогою гвинтів. нання з пружиною має П-подібну форму, отриману Корпус прикріплений до тримача гвинтами, методом штампування. вгвинченими в отвори, які зі зворотної сторони є Хвостовик сектора трибко-секторного передаотворами під колонки для кріплення механізму та тного механізму виконаний у формі петлі, внутрішциферблата. ні паралельні стінки якої утворюють з віссю симетКінець осі трибки виконаний конусним з кутом рії сектора гострий кут. конусності (1...15) - (1...45)°, а отвір гільзи стрілки З'єднання наконечника-кінця трубчастої прувиконаний циліндричним. жини і хвостовика зубчастого сектора трибкоЦиферблат виготовлений методом штампусекторного передатного механізму утворено завання-вирубки із листової пластмаси. клепками. Посадкове місце пластмасового скла виконано Тяга виконана у вигляді вузької пластини з піу вигляді конуса з прямою лінією або лінією у вивдугою з можливістю регулювання її довжини. гляді напівкола з послідуючою сходинкою з кутом Для підвищення економічності спіральна пру45-90°, внутрішній діаметр якої менший вершини жина встановлена на осі трибки за допомогою копосадочного конуса. лодки кріплення над верхньою платою. Сукупність усіх ознак пропонованого рішення, Кінець спіральної пружини закріплений за крійого нові ознаки дозволяють знизити металоємпильну стійку манометра. ність, підвисити ступень автоматизації збирання На внутрішній поверхні корпусу виконані кріманометрів, розширити технологічні можливості, пильні елементи у вигляді технологічних отворів з підвисити продуктивність, знизити затрати на вивідбортовкою, виступу або кріпильні опуклості. готовлення поздовжнього отвору та пайку, а також Кріпильні елементи в корпусі виготовлені під на виготовлення окремих комплектуючих та вузлів, заданими кутами і виконані у вигляді орієнтирів підвисити надійність, економічність, поліпшити для настройки приборів. технологічність. Крім того заявлений манометр Хвостовик зубчастого сектора трибкодозволяє підвисити безпечність, точність, інфорсекторного передатного механізму виконаний у мативність, ілюстративність точності вимірів, які вигляді петлі, з можливістю відгинання її для регуздійснюють. лювання прибору, при цьому точка кріплення нижЗа рахунок нових ознак позитивний, технічний нього кінця тяги при відгинанні хвостовика виконарезультат досягають наступним чином. на з можливістю переміщення по горизонтальній Суттєво зменшуючи діаметр навивання трублінії. частої пружини, так наприклад, на манометрі з Скло виконано методом лиття із пластмаси до умовним діаметром корпусу 100мм діаметр навирозміру діаметра корпусу 250мм включно. вання трубчастої пружини (при тому ж діаметрі Скло виконано методом лиття із пластмаси до заготовки) зменшений з 62мм до 37мм, що значно розміру діаметра корпусу 250мм включно, має зменшує матеріалоємність виробу. центр з нанесеним малюнком, закриваючим рештЗменшення діаметра навивання трубчастої ки ливника пресформи. пружини обумовлює можливість застосування На задній стінці корпусу розміщено клапан, у трибко-секторного передатного механізму з менвигляді отвору в корпусі, оснащеного пластмасошого типорозмірного ряду. Так, наприклад, виковою або гумовою пробкою. ристання в манометрі з умовним діаметром корпуНульовий тиск шкали циферблата має розмітсу 160мм передатного механізму від манометра з ку похибки прибору, з можливістю візуальної оціндіаметром корпусу 63мм також забезпечує зменки коректності відліку показників. шення металоємності. На циферблаті манометра або його склі нанеНа відміну від найближчого аналога, де паз під сена методом пофарбування додаткова одна або трубчасту пружину виготовлений у вигляді овальдекілька граничних стрілок або міток. ного отвору, виконаного пальчиковою фрезою або На індикаційному склі нанесені кольорові секіншим достатньо складним методом у запропонотори, ширина яких зв'язана з діапазоном регулюєваному манометрі затиснутий кінець трубчастої 7 12995 8 пружини з'єднаний з тримачем за допомогою Ппідвищення технологічності ливник пресформи подібного паза, площина глухої стінки якого лерозміщується в центрі, а зменшення його візуальжить в діаметральній площині згину пружини, а ної непривабливості компенсується розміщенням в горизонтальні стінки паза утворюють з вертикальцентрі відливаємого скла штучної шорсткуватості ною площиною тримача кут 3...30° в залежності від або певного малюнка, який закриває не вимагаючу радіусу згину трубчастої пружини. відсліджування вісь шкали прибору і ліквідує візуВ манометрі трубчаста пружина, встановлена альність сприйняття залишків ливника пресформи. на тримачі співісно осі передатного механізму, при З ціллю забезпечення безпечності при можлицьому площина різу торців трубчастої пружини вому розриву чутливого елемента, а також можлилежить в площині хорди утворюючого коло прувість підрегулювання прибору без його розбиранжини. ня у запропонованому манометрі на задній стінці На відміну від найближчого аналога, де накокорпусу розміщено клапан, у вигляді отвору в корнечник виготовляється методом штампування з пусі, забезпеченого пластмасовою або гумовою послідуючим електрозварюванням або фрезерупробкою. ванням у запропонованому манометрі наконечник Для підвищення ілюстративності точності витрубчастої пружини має П-подібну форму, отриконуваних вимірів у запропонованому манометрі ману методом штампування без додаткових сумінульове ділення шкали циферблата має розмітку жних операцій. похибки прибору визначальну класом точності У манометрі хвостовик сектора трибкоприбору і діапазоном вимірювального тиску. секторного передатного механізму виконаний у З ціллю підвищення безпечності технологічних формі петлі, внутрішні паралельні стінки якої утвопроцесів, де контролюється тиск у запропоноварюють з віссю симетрії сектора гострий кут. ному манометрі на циферблаті манометра або Для промислових конструкцій приборів, де рейого склі нанесена методом пофарбування додатгулювання не потребує дуже високої прецизійності кова одна або декілька обмежувальних стрілок. Ці замість різьбових з'єднувань у запропонованому стрілки визначають допустимі порогові значення манометрі з'єднування наконечника-кінця трубчасвимірювального параметру і полегшують оператотої пружини і хвостовика зубчастого сектора трибру технологічного процесу його контроль. У маноко-секторного передатного механізму виконано метрі на індикаційному склі нанесені кольорові заклепками. сектори, ширина яких зв'язана з діапазоном регуДля забезпечення можливості варіювання довлюємого параметру по технологічному принципу: гої тяги, замість декількох різьбових з'єднувань і зелений сектор - діапазон робочого тиску, жовтий двох комплектуючих, пропонується в манометрі діапазон небезпечного параметру; червоний сектяга, виконана у вигляді вузької пластини з півдутор - діапазон недопустимого параметру. гою, радіус згину якої змінюється в залежності від Для запобігання виходу з ладу прибору при вимоги довжини тяги. його транспортуванні, де можуть діятися неконтУ пропонованому манометрі спіральна пружиролюємі удари, у запропонованому манометрі на на встановлена на осі трибки за допомогою колоднульовій точці відліку встановлений упор, виклюки кріплення над верхньою платою, що забезпечує чаючий переміщення стрілки нижче нульового рівможливість її обслуговування і кріплення внутрішня. нього кінця пружини без ризику деформації трибУ запропонованому манометрі упор виготовки. Другий вільний кінець спіральної пружини, з ляється методом лиття і запресування в цифербціллю виключення впливу при її кріпленні на часлат з можливістю забезпечення стійкого показання тини передатного механізму, закріплений за кріпиприбору показання на нулю при великих вібраціях льну стійку манометра. або ударах. У пропонованому манометрі на внутрішній поВ багатьох випадках навіть невеликі перенаверхні корпусу виконані кріпильні елементи у вивантаження (більше 15%) приводять до виходу із гляді технологічних отворів з від боргуванням або строю вимірювального прибору. Для виключення кріпильні опуклості. такого явища у запропонованому манометрі на У манометрі кріпильні елементи в корпусі виконці трубчастої пружини встановлюється додатготовлені під заданими кутами і виконані у вигляді ковий наконечник з повздовжнім пазом, кінець якоорієнтирів для настройки приборів без необхідносго входить в зчеплення з додатковою пружиною, ті застосування регулювального циферблата з один кінець якої закріплений в тримачі прибору. його встановлюванням і подальшим зняттям. При перевищені гранично допустимого тиску і розУ манометрі хвостовик зубчастого сектора гинанні трубчастого елемента вище граничного трибко-секторного передатного механізму виконакінець повздовжнього паза входить в зчеплення у ний у вигляді петлі, з можливістю відгинання її для додатковій пружині, створює додаткову опору розрегулювання прибору, при цьому точка кріплення гинанню трубчастої пружини і запобігає її вихід із нижнього кінця тяги при відгинанні хвостовика вистрою. конана з можливістю зміщування по горизонтальЗ ціллю спрощення конструкції у пропонованій лінії. Це забезпечує регулювання заднього ваному манометрі передатний механізм закріплений желя хвостовика сектора без зміни довжини тяги. за допомогою колонок, запресованих в тримач. В промислових приборах, де раніше застосоУ пропонованому манометрі циферблат крівувалось технічне скло пропонується виготовляти питься до колонок, які являються кріпленням мескло методом лиття із пластмаси до розміру діаханізму, за допомогою гвинтів. метра корпусу 250мм включно. З ціллю підвищення технологічності у запроУ великих діаметрах пластмасового скла для понованому манометрі корпус прикріплений до 9 12995 10 тримача гвинтами, вгвинченими в отвори, які явВ манометрі для покращання точності і техноляються зі зворотної сторони отворами під колонлогічності тяга 5 виконана у вигляді вузької пласки для кріплення механізму і циферблата. Забезтини з півдугою 24 з можливістю регулювання її печення надійності кріплення стрілки довжини. виробляється оптимальним вибором конусності В манометрі для підвищення надійності і екокінця вісі трибки, який пропонується виготовляти номічності спіральна пружина 9 встановлена на конусним з кутом конусності (1..15) - (1...45)°, а відомій осі 7 трибки 25 за допомогою колодки 26 отвір гільзи стрілки виготовляти циліндричним. кріплення над верхньою платою 27. Для кращого розуміння корисна модель поясВ манометрі для підвищення надійності кінець нюється кресленням, де 28 спіральної пружини 9 закріплений за кріпильну Фіг.1 - загальний вигляд манометра; стійку 29 манометра. Фіг.2 - вигляд конструкції манометра збоку; В манометрі для покращання складання на Фіг.3 - конструкція індикаційного скла. внутрішній поверхні корпусу 2 виконані кріпильні Манометр показувальний з трубчастою пружиелементи у вигляді технологічних отворів з відборною 1, який включає корпус 2 з циліндричним індитовкою або кріпильні опуклості 30. каційним скляним вікном 3, змонтовані в корпусі 2 В манометрі для підвищення точності кріпильза допомогою тримача 4, зв'язаний тягою 5 з трубні елементи в корпусі 2 виготовлені під заданими частою пружиною 1 трибко-секторный передатний кутами і виконані у вигляді орієнтирів 31 для намеханізм 6, на відомій вісі 7 якого розміщена покастройки приборів. зувальна стрілка 8 зі зворотною спіральною пруВ манометрі для підвищення точності хвостожиною 9 і циферблатом 10. вик 19 зубчастого сектора 20 трибко-секторного Діаметр циліндричного індикаційного вікна 3 передатного механізму 6 виконаний у вигляді петлі або діаметр корпусу 2 зв'язаний з діаметром нави32, з можливістю відгинання її для регулювання вки трубчастої пружини 1 співвідношенням у виприбору, при цьому точка кріплення нижнього кінгляді наступних інтервальних типорядів: ця 33 тяги 5 при відгинанні хвостовика 19 виконана D/d=(40..50..63..100..160..250)/(26/26...26/34...2 з можливістю переміщення по горизонтальній лінії. 6/34...34/37...37/62...37/62)мм, В манометрі для покращання технологічності де скло 34 виконано методом лиття з пластмаси до D - інтервальний типоряд розміру циліндричрозміру діаметру корпусу 2 не більше 250 мм. ного індикаційного вікна 3, мм; В манометрі для підвищення надійності на заd - інтервальний типоряд діаметрів навивки дній стінці 35 корпусу 2 розміщено клапан, у витрубчастої пружини 1, мм. гляді отвору 36 в корпусі 2, забезпеченого пластЦе призводить до зниження металоємності і масовою або гумовою пробкою 37. підвищення ступеню автоматизації зборки. В манометрі нульове ділення 38 шкали цифеВ манометрі для підвищення продуктивності рблата 10 має розмітку похибки прибору, з можливиробництва манометрів, а також для зменшення вістю візуальної оцінки коректування відліку показзатрат на виготовлення повздовжнього отвору 11 і ників. пайки затиснутий кінець 12 трубчастої пружини 1 В манометрі для підвищення класу точності на з'єднаний з тримачем 4 за допомогою П-подібного циферблаті 10 або на його індикаційному склі 34 паза 13, площина глухої стінки 14 якого лежить в нанесена методом пофарбування додаткова одна діаметральній площині згину трубчастої пружини або декілька граничних стрілок або міток 39. 1, а горизонтальні стінки 15 П-подібного паза 13 В манометрі для розширення технологічних утворюють з вертикальною площиною тримача 4 можливостей на індикаційному склі 34 нанесені кольорові сектори 40, ширина яких зв'язана з діакут =3...30° в залежності від радіусу згину трубчапазоном регулюємого параметру по технологічностої пружини 1, наприклад, Бурдона, може бути му принципу: зелений сектор - діапазон робочого використана і друга трубчаста пружина. тиску, жовтий - діапазон небезпечного параметру; В манометрі для підвищення надійності і точчервоний сектор - діапазон неприпустимого параності трубчаста пружина 1, встановлена на тримаметру. чі 4 співвісно відомої осі 7 трибчато-секторного Манометр для підвищення надійності вимірів передатного механізму 6, при цьому площина різу забезпечений вилитим упором 41 показувальної кінців 16 і 17 трубчастої пружини 4 лежить в плострілки 8, розміщеним на нульовій відмітці і запрещині хорди утворюючого коло трубчастої прусованим в циферблат 10 з можливістю забезпежини 4. чення стійкого показання прибору показників на В манометрі для підвищення надійності наконулю при великих вібраціях або ударах нечник 18 трубчастої пружини 4 має П-подібну В манометрі для підвищення класу точності на форму, отриману методом штампування. кінці 17 трубчастої пружини 1 наконечник 18 змонВ манометрі для покращання точності хвостотований з повздовжнім пазом 42, кінець якого вховик 19 сектора 20 трибко-секторного передатного дить в зчеплення з додатковою пружиною 43, один механізму 6 вироблений у формі петлі 21, внутрікінець 44 якої закріплений в тримачі 4 прибору. шні паралельні стінки 22 якої утворюють з віссю В манометрі для зменшення енергоспоживансиметрії сектора 20 гострий кут Q. ня, і відповідно, підвищення економічності його В манометрі для підвищення надійності з'єдвиготовлення, а також зменшення багатодільності нання наконечника 18 - кінця трубчастої пружини 1 передатний трибко-секторный механізм виготовв хвостовика 19 зубчастого сектора трибчатоляється у вигляді окремої складальної одиниці. секторного передатного механізму 4 виконано заВ манометрі для технологічності циферблат клепками 23. 11 12995 12 10 закріплений на колонках 46 за допомогою гвинсекторный передатний механізм 6 передає обертів 47. тання трибко-секторній передатній стрілці 8, яка В манометрі для технологічності корпус 2 припоказує величину зміни тиску на вимірювальній кріплений до тримача 4 гвинтами 48, вгвинченими шкалі циферблата 10. Після зняття тиску в мережі в отвори 49, які являються зі зворотної сторони під дією зворотної спіральної пружини 9 показниотворами під колонки 46 для кріплення трибкокова стрілка 8 повертається в початковий стан. секторного передатного механізму 6 і циферВ манометрі для технологічності трибкоблата 10. секторний передатний механізм 4 закріплений за В манометрі для підвищення надійності кінець допомогою різьбових стійок 45, які вкручуються в відомої вісі 7 трибки виконаний конусним з кутом у тримач 4. конусності (1...15) - (1....45)°, а отвір 50 гільзи 51 Нова конструкція манометра концептуально показникової стрілки 8 виконано циліндричним. вирішує задачу розширення технологічних можлиІндикаційне скло 34 має виступ 52 для кріпвостей завдяки можливості використання єдиного лення в корпусі. Ливник 53 закривається шагренню нерозривного однорідного технологічного процесу 54, яка наноситься в центрі скла. Посадкове місце виготовлення манометра, зниження матеріалоємпластмасового скла запропонованої корисної моності технології та уніфікування використання одделі виконано у вигляді конусу з прямою лінією ного типорозміру вимірювального механізму для або лінією у вигляді півкола з послідуючою сходиінтервального типоряду розміру циліндричного нкою з кутом 45-90°, внутрішній діаметр якої меніндикаційного вікна корпусу манометра та інтерваший вершини посадкового конуса. льного типоряду діаметрів навивання трубчастої Пропонований манометр показувальний для пружини. вимірювання параметрів об'ємного потоку газопоНа дату подання заявки заявлений пристрій дібного носія працює шляхом його включення в впроваджений в серійне виробництво. технологічну лінію за допомогою приєднувального Джерела інформації: штуцера. Зміна зайвого тиску, наприклад газопо1. А.Ф.Крайнев. Словарь-справочник по мехадібного носія, в технологічній лінії сприймається низмам, М., Машиностроение, 1987, с.214 чутливим елементом - трубчастою плоскою пру2. Мулев Ю.В. Предметный каталог приборов жиною 1, яка змінює свою кривизну під впливом измерения и регулирования теплотехнических внутрішнього тиску. Незатиснутий кінець трубчаспараметров (давление, температура, влажность). тої плоскої пружини 1 при цьому через трибкоИздательство «ХЕЛМОН», 1997, с.16. 13 Комп’ютерна верстка Н. Лисенко 12995 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
