Манометр показувальний

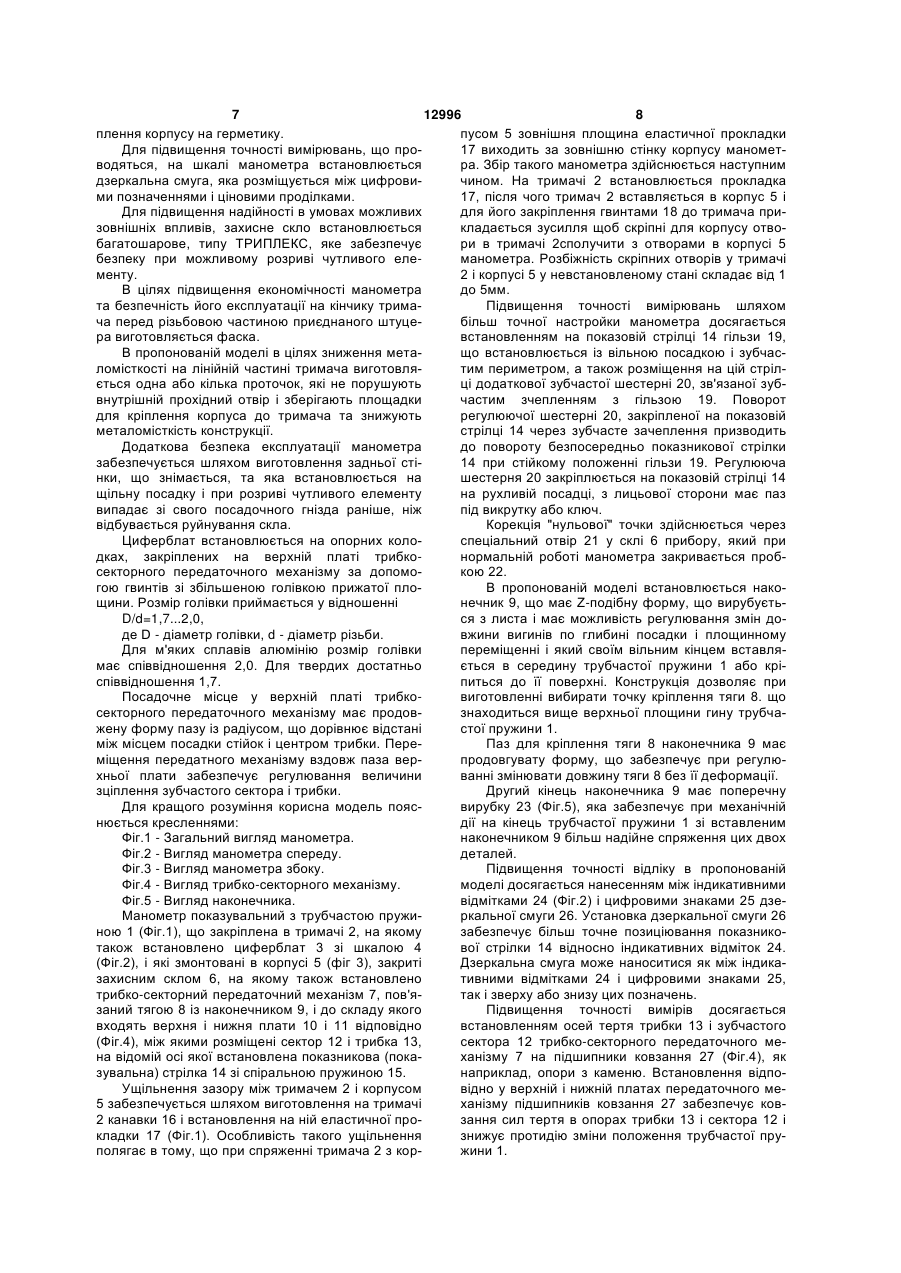

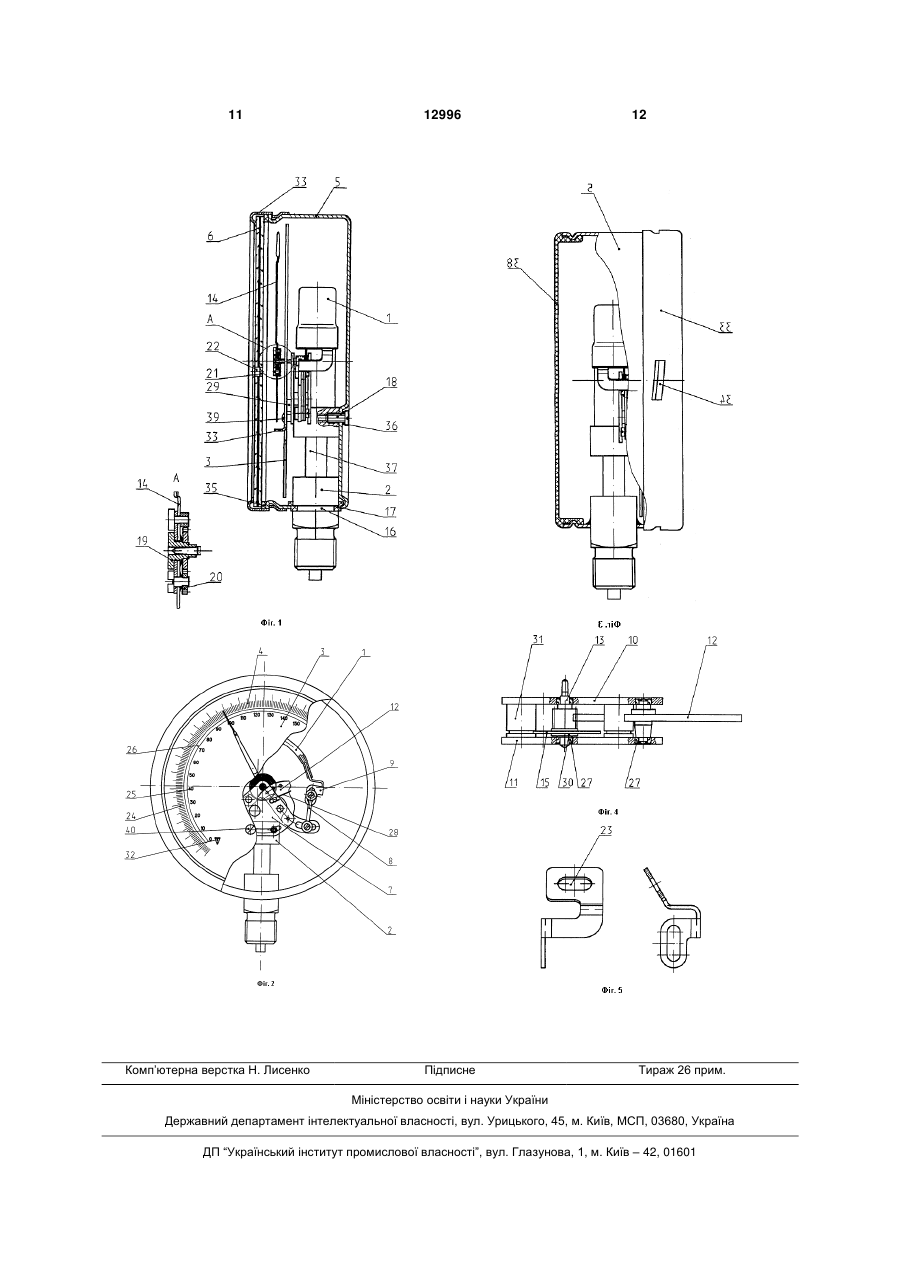

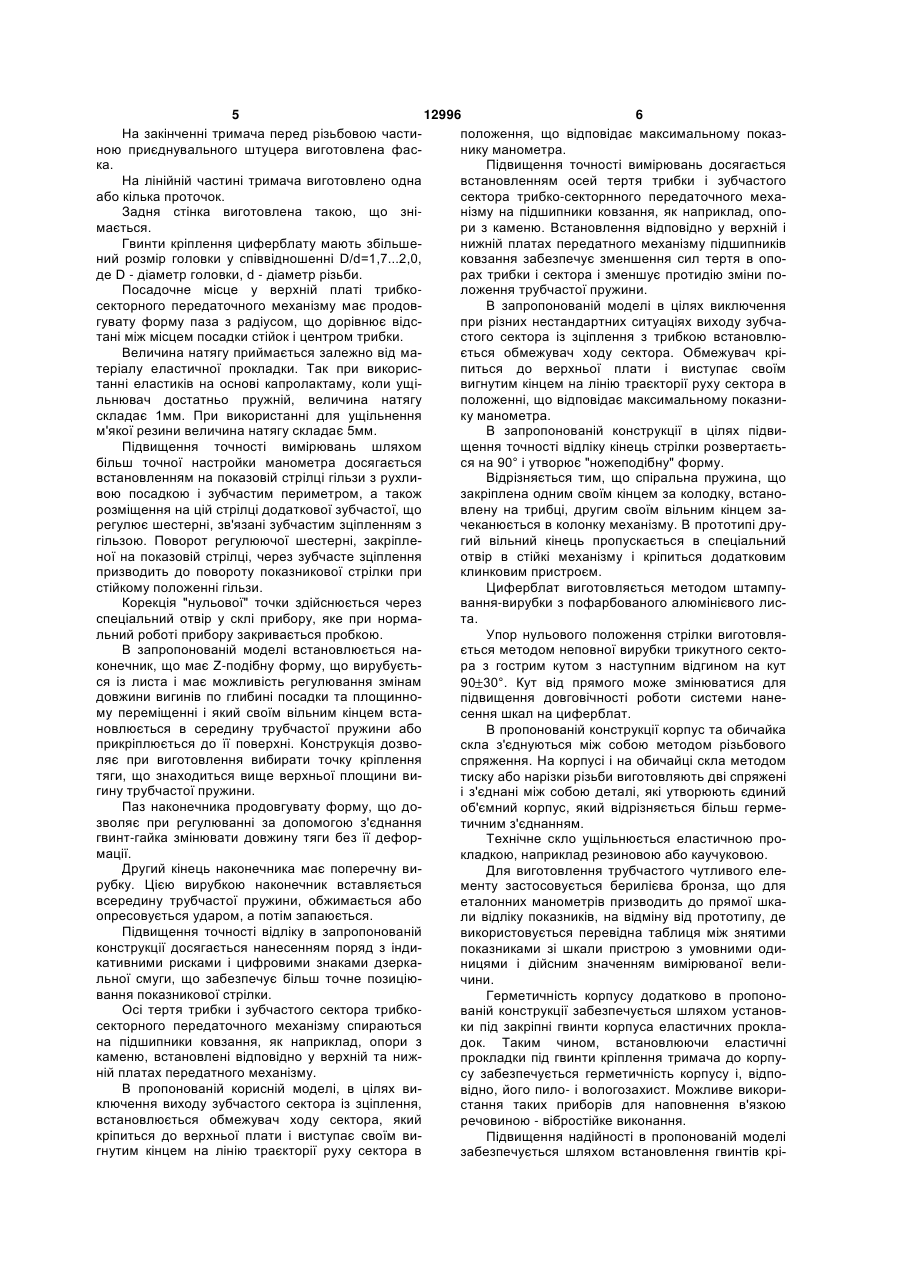

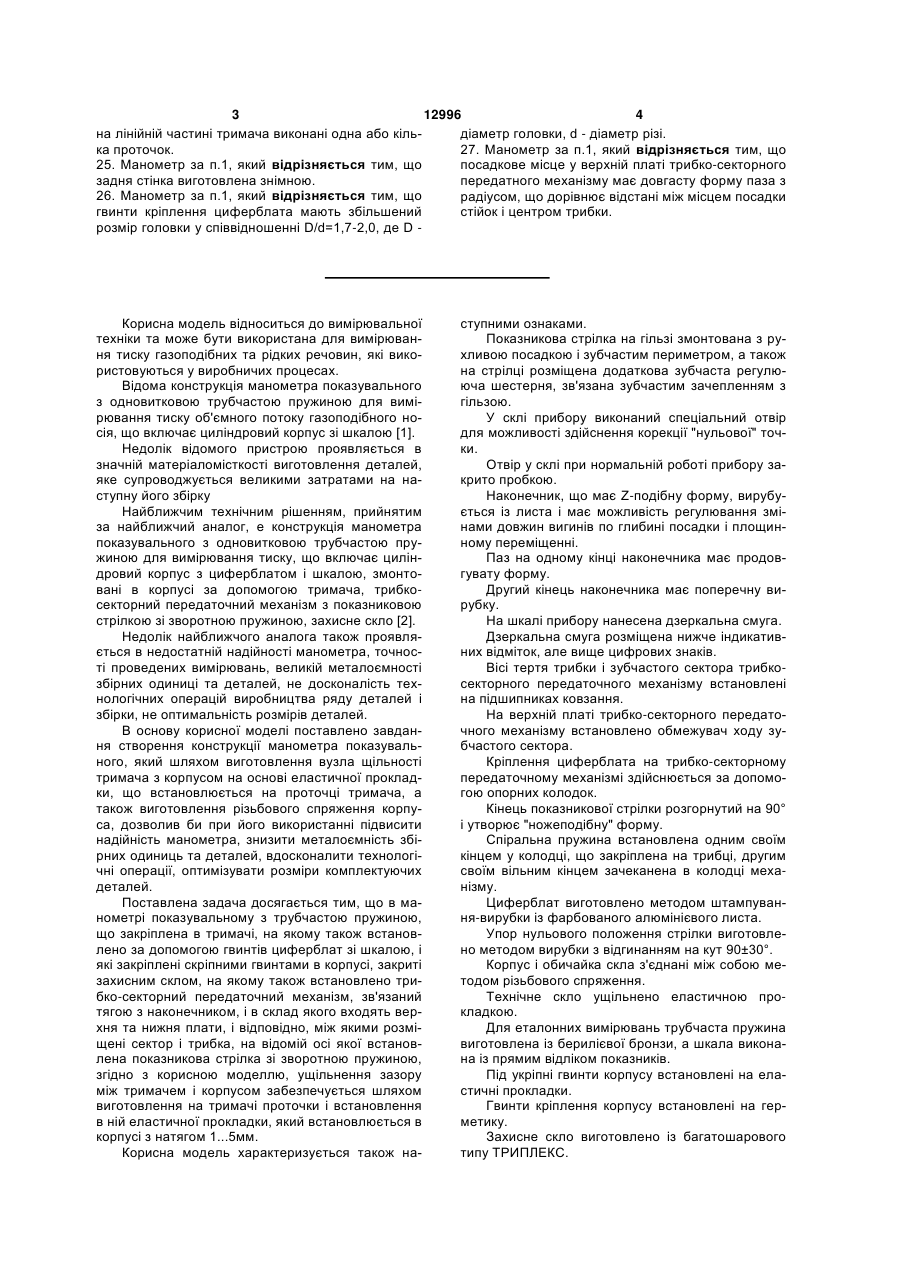

1. Манометр показувальний з трубчастою пружиною, що закріплена в тримачі, на якому також встановлено за допомогою гвинтів циферблат зі шкалою, і які закріплені закріпними гвинтами в корпусі, закриті захисним склом, на якому також встановлено трибко-секторний передатний механізм, зв'язаний тягою з наконечником, і до складу якого входять верхня і нижня плати, і відповідно, між якими розміщені сектор і трибка, на веденій осі якої встановлена показникова стрілка зі зворотною пружиною, який відрізняється тим, що ущільнення зазору між тримачем і корпусом забезпечується шляхом виготовлення на тримачі проточки і встановлення в неї еластичної прокладки, яка змонтована в корпусі з натягом 1-5 мм. 2. Манометр за п.1, який відрізняється тим, що показникова стрілка на гільзі змонтована з рухомою посадкою і зубчастим периметром, а також на стрілці розміщена додаткова зубчаста регулююча шестірня, зв'язана зубчастим зачепленням з гільзою. 3. Манометр за п.1, який відрізняється тим, що у склі приладу виконаний спеціальний отвір для можливості здійснення корекції "нульової" точки. 4. Манометр за п.3, який відрізняється тим, що отвір у склі при нормальній роботі приладу закрито пробкою. 5. Манометр за п.1, який відрізняється тим, що наконечник, що має Z-подібну форму, вирубується із листа і має можливість регулювання змінами довжин вигинів по глибині посадки і площинному переміщенні. 6. Манометр за п.5, який відрізняється тим, що паз на одному кінці наконечника має довгасту форму. 7. Манометр за п.5, який відрізняється тим, що другий кінець наконечника має поперечну вирубку. 8. Манометр за п.1, який відрізняється тим, що на шкалі приладу нанесена дзеркальна смуга. 9. Манометр за п.8, який відрізняється тим, що дзеркальна смуга розміщена нижче індикативних відміток, але вище цифрових знаків. 2 (19) 1 3 12996 4 на лінійній частині тримача виконані одна або кільдіаметр головки, d - діаметр різі. 27. Манометр за п.1, який відрізняється тим, що ка проточок. 25. Манометр за п.1, який відрізняється тим, що посадкове місце у верхній платі трибко-секторного задня стінка виготовлена знімною. передатного механізму має довгасту форму паза з 26. Манометр за п.1, який відрізняється тим, що радіусом, що дорівнює відстані між місцем посадки гвинти кріплення циферблата мають збільшений стійок і центром трибки. розмір головки у співвідношенні D/d=1,7-2,0, де D Корисна модель відноситься до вимірювальної техніки та може бути використана для вимірювання тиску газоподібних та рідких речовин, які використовуються у виробничих процесах. Відома конструкція манометра показувального з одновитковою трубчастою пружиною для вимірювання тиску об'ємного потоку газоподібного носія, що включає циліндровий корпус зі шкалою [1]. Недолік відомого пристрою проявляється в значній матеріаломісткості виготовлення деталей, яке супроводжується великими затратами на наступну його збірку Найближчим технічним рішенням, прийнятим за найближчий аналог, е конструкція манометра показувального з одновитковою трубчастою пружиною для вимірювання тиску, що включає циліндровий корпус з циферблатом і шкалою, змонтовані в корпусі за допомогою тримача, трибкосекторний передаточний механізм з показниковою стрілкою зі зворотною пружиною, захисне скло [2]. Недолік найближчого аналога також проявляється в недостатній надійності манометра, точності проведених вимірювань, великій металоємності збірних одиниці та деталей, не досконалість технологічних операцій виробництва ряду деталей і збірки, не оптимальність розмірів деталей. В основу корисної моделі поставлено завдання створення конструкції манометра показувального, який шляхом виготовлення вузла щільності тримача з корпусом на основі еластичної прокладки, що встановлюється на проточці тримача, а також виготовлення різьбового спряження корпуса, дозволив би при його використанні підвисити надійність манометра, знизити металоємність збірних одиниць та деталей, вдосконалити технологічні операції, оптимізувати розміри комплектуючих деталей. Поставлена задача досягається тим, що в манометрі показувальному з трубчастою пружиною, що закріплена в тримачі, на якому також встановлено за допомогою гвинтів циферблат зі шкалою, і які закріплені скріпними гвинтами в корпусі, закриті захисним склом, на якому також встановлено трибко-секторний передаточний механізм, зв'язаний тягою з наконечником, і в склад якого входять верхня та нижня плати, і відповідно, між якими розміщені сектор і трибка, на відомій осі якої встановлена показникова стрілка зі зворотною пружиною, згідно з корисною моделлю, ущільнення зазору між тримачем і корпусом забезпечується шляхом виготовлення на тримачі проточки і встановлення в ній еластичної прокладки, який встановлюється в корпусі з натягом 1...5мм. Корисна модель характеризується також на ступними ознаками. Показникова стрілка на гільзі змонтована з рухливою посадкою і зубчастим периметром, а також на стрілці розміщена додаткова зубчаста регулююча шестерня, зв'язана зубчастим зачепленням з гільзою. У склі прибору виконаний спеціальний отвір для можливості здійснення корекції "нульової" точки. Отвір у склі при нормальній роботі прибору закрито пробкою. Наконечник, що має Z-подібну форму, вирубується із листа і має можливість регулювання змінами довжин вигинів по глибині посадки і площинному переміщенні. Паз на одному кінці наконечника має продовгувату форму. Другий кінець наконечника має поперечну вирубку. На шкалі прибору нанесена дзеркальна смуга. Дзеркальна смуга розміщена нижче індикативних відміток, але вище цифрових знаків. Вісі тертя трибки і зубчастого сектора трибкосекторного передаточного механізму встановлені на підшипниках ковзання. На верхній платі трибко-секторного передаточного механізму встановлено обмежувач ходу зубчастого сектора. Кріплення циферблата на трибко-секторному передаточному механізмі здійснюється за допомогою опорних колодок. Кінець показникової стрілки розгорнутий на 90° і утворює "ножеподібну" форму. Спіральна пружина встановлена одним своїм кінцем у колодці, що закріплена на трибці, другим своїм вільним кінцем зачеканена в колодці механізму. Циферблат виготовлено методом штампування-вирубки із фарбованого алюмінієвого листа. Упор нульового положення стрілки виготовлено методом вирубки з відгинанням на кут 90±30°. Корпус і обичайка скла з'єднані між собою методом різьбового спряження. Технічне скло ущільнено еластичною прокладкою. Для еталонних вимірювань трубчаста пружина виготовлена із берилієвої бронзи, а шкала виконана із прямим відліком показників. Під укріпні гвинти корпусу встановлені на еластичні прокладки. Гвинти кріплення корпусу встановлені на герметику. Захисне скло виготовлено із багатошарового типу ТРИПЛЕКС. 5 12996 6 На закінченні тримача перед різьбовою частиположення, що відповідає максимальному показною приєднувального штуцера виготовлена фаснику манометра. ка. Підвищення точності вимірювань досягається На лінійній частині тримача виготовлено одна встановленням осей тертя трибки і зубчастого або кілька проточок. сектора трибко-секторнного передаточного мехаЗадня стінка виготовлена такою, що знінізму на підшипники ковзання, як наприклад, опомається. ри з каменю. Встановлення відповідно у верхній і Гвинти кріплення циферблату мають збільшенижній платах передатного механізму підшипників ний розмір головки у співвідношенні D/d=1,7...2,0, ковзання забезпечує зменшення сил тертя в оподе D - діаметр головки, d - діаметр різьби. рах трибки і сектора і зменшує протидію зміни поПосадочне місце у верхній платі трибколоження трубчастої пружини. секторного передаточного механізму має продовВ запропонованій моделі в цілях виключення гувату форму паза з радіусом, що дорівнює відспри різних нестандартних ситуаціях виходу зубчатані між місцем посадки стійок і центром трибки. стого сектора із зціплення з трибкою встановлюВеличина натягу приймається залежно від мається обмежувач ходу сектора. Обмежувач крітеріалу еластичної прокладки. Так при викориспиться до верхньої плати і виступає своїм танні еластиків на основі капролактаму, коли ущівигнутим кінцем на лінію траєкторії руху сектора в льнювач достатньо пружній, величина натягу положенні, що відповідає максимальному показнискладає 1мм. При використанні для ущільнення ку манометра. м'якої резини величина натягу складає 5мм. В запропонованій конструкції в цілях підвиПідвищення точності вимірювань шляхом щення точності відліку кінець стрілки розвертаєтьбільш точної настройки манометра досягається ся на 90° і утворює "ножеподібну" форму. встановленням на показовій стрілці гільзи з рухлиВідрізняється тим, що спіральна пружина, що вою посадкою і зубчастим периметром, а також закріплена одним своїм кінцем за колодку, встанорозміщення на цій стрілці додаткової зубчастої, що влену на трибці, другим своїм вільним кінцем зарегулює шестерні, зв'язані зубчастим зціпленням з чеканюється в колонку механізму. В прототипі другільзою. Поворот регулюючої шестерні, закріплегий вільний кінець пропускається в спеціальний ної на показовій стрілці, через зубчасте зціплення отвір в стійкі механізму і кріпиться додатковим призводить до повороту показникової стрілки при клинковим пристроєм. стійкому положенні гільзи. Циферблат виготовляється методом штампуКорекція "нульової" точки здійснюється через вання-вирубки з пофарбованого алюмінієвого лисспеціальний отвір у склі прибору, яке при нормата. льний роботі прибору закривається пробкою. Упор нульового положення стрілки виготовляВ запропонованій моделі встановлюється нається методом неповної вирубки трикутного сектоконечник, що має Z-подібну форму, що вирубуєтьра з гострим кутом з наступним відгином на кут ся із листа і має можливість регулювання змінам 90 30°. Кут від прямого може змінюватися для довжини вигинів по глибині посадки та площиннопідвищення довговічності роботи системи нанему переміщенні і який своїм вільним кінцем встасення шкал на циферблат. новлюється в середину трубчастої пружини або В пропонованій конструкції корпус та обичайка прикріплюється до її поверхні. Конструкція дозвоскла з'єднуються між собою методом різьбового ляє при виготовлення вибирати точку кріплення спряження. На корпусі і на обичайці скла методом тяги, що знаходиться вище верхньої площини витиску або нарізки різьби виготовляють дві спряжені гину трубчастої пружини. і з'єднані між собою деталі, які утворюють єдиний Паз наконечника продовгувату форму, що дооб'ємний корпус, який відрізняється більш гермезволяє при регулюванні за допомогою з'єднання тичним з'єднанням. гвинт-гайка змінювати довжину тяги без її дефорТехнічне скло ущільнюється еластичною промації. кладкою, наприклад резиновою або каучуковою. Другий кінець наконечника має поперечну виДля виготовлення трубчастого чутливого елерубку. Цією вирубкою наконечник вставляється менту застосовується берилієва бронза, що для всередину трубчастої пружини, обжимається або еталонних манометрів призводить до прямої шкаопресовується ударом, а потім запаюється. ли відліку показників, на відміну від прототипу, де Підвищення точності відліку в запропонованій використовується перевідна таблиця між знятими конструкції досягається нанесенням поряд з індипоказниками зі шкали пристрою з умовними одикативними рисками і цифровими знаками дзерканицями і дійсним значенням вимірюваної велильної смуги, що забезпечує більш точне позиціючини. вання показникової стрілки. Герметичність корпусу додатково в пропоноОсі тертя трибки і зубчастого сектора трибкованій конструкції забезпечується шляхом установсекторного передаточного механізму спираються ки під закріпні гвинти корпуса еластичних проклана підшипники ковзання, як наприклад, опори з док. Таким чином, встановлюючи еластичні каменю, встановлені відповідно у верхній та нижпрокладки під гвинти кріплення тримача до корпуній платах передатного механізму. су забезпечується герметичність корпусу і, відпоВ пропонованій корисній моделі, в цілях вивідно, його пило- і вологозахист. Можливе викориключення виходу зубчастого сектора із зціплення, стання таких приборів для наповнення в'язкою встановлюється обмежувач ходу сектора, який речовиною - вібростійке виконання. кріпиться до верхньої плати і виступає своїм виПідвищення надійності в пропонованій моделі гнутим кінцем на лінію траєкторії руху сектора в забезпечується шляхом встановлення гвинтів крі 7 12996 8 плення корпусу на герметику. пусом 5 зовнішня площина еластичної прокладки Для підвищення точності вимірювань, що про17 виходить за зовнішню стінку корпусу манометводяться, на шкалі манометра встановлюється ра. Збір такого манометра здійснюється наступним дзеркальна смуга, яка розміщується між цифровичином. На тримачі 2 встановлюється прокладка ми позначеннями і ціновими проділками. 17, після чого тримач 2 вставляється в корпус 5 і Для підвищення надійності в умовах можливих для його закріплення гвинтами 18 до тримача призовнішніх впливів, захисне скло встановлюється кладається зусилля щоб скріпні для корпусу отвобагатошарове, типу ТРИПЛЕКС, яке забезпечує ри в тримачі 2сполучити з отворами в корпусі 5 безпеку при можливому розриві чутливого елеманометра. Розбіжність скріпних отворів у тримачі менту. 2 і корпусі 5 у невстановленому стані складає від 1 В цілях підвищення економічності манометра до 5мм. та безпечність його експлуатації на кінчику тримаПідвищення точності вимірювань шляхом ча перед різьбовою частиною приєднаного штуцебільш точної настройки манометра досягається ра виготовляється фаска. встановленням на показовій стрілці 14 гільзи 19, В пропонованій моделі в цілях зниження метащо встановлюється із вільною посадкою і зубчасломісткості на лінійній частині тримача виготовлятим периметром, а також розміщення на цій стрілється одна або кілька проточок, які не порушують ці додаткової зубчастої шестерні 20, зв'язаної зубвнутрішній прохідний отвір і зберігають площадки частим зчепленням з гільзою 19. Поворот для кріплення корпуса до тримача та знижують регулюючої шестерні 20, закріпленої на показовій металомісткість конструкції. стрілці 14 через зубчасте зачеплення призводить Додаткова безпека експлуатації манометра до повороту безпосередньо показникової стрілки забезпечується шляхом виготовлення задньої сті14 при стійкому положенні гільзи 19. Регулююча нки, що знімається, та яка встановлюється на шестерня 20 закріплюється на показовій стрілці 14 щільну посадку і при розриві чутливого елементу на рухливій посадці, з лицьової сторони має паз випадає зі свого посадочного гнізда раніше, ніж під викрутку або ключ. відбувається руйнування скла. Корекція "нульової" точки здійснюється через Циферблат встановлюється на опорних колоспеціальний отвір 21 у склі 6 прибору, який при дках, закріплених на верхній платі трибконормальній роботі манометра закривається пробсекторного передаточного механізму за допомокою 22. гою гвинтів зі збільшеною голівкою прижатої плоВ пропонованій моделі встановлюється накощини. Розмір голівки приймається у відношенні нечник 9, що має Z-подібну форму, що вирубуєтьD/d=1,7...2,0, ся з листа і має можливість регулювання змін доде D - діаметр голівки, d - діаметр різьби. вжини вигинів по глибині посадки і площинному Для м'яких сплавів алюмінію розмір голівки переміщенні і який своїм вільним кінцем вставлямає співвідношення 2,0. Для твердих достатньо ється в середину трубчастої пружини 1 або кріспіввідношення 1,7. питься до її поверхні. Конструкція дозволяє при Посадочне місце у верхній платі трибковиготовленні вибирати точку кріплення тяги 8. що секторного передаточного механізму має продовзнаходиться вище верхньої площини гину трубчажену форму пазу із радіусом, що дорівнює відстані стої пружини 1. між місцем посадки стійок і центром трибки. ПереПаз для кріплення тяги 8 наконечника 9 має міщення передатного механізму вздовж паза верпродовгувату форму, що забезпечує при регулюхньої плати забезпечує регулювання величини ванні змінювати довжину тяги 8 без її деформації. зціплення зубчастого сектора і трибки. Другий кінець наконечника 9 має поперечну Для кращого розуміння корисна модель поясвирубку 23 (Фіг.5), яка забезпечує при механічній нюється кресленнями: дії на кінець трубчастої пружини 1 зі вставленим Фіг.1 - Загальний вигляд манометра. наконечником 9 більш надійне спряження цих двох Фіг.2 - Вигляд манометра спереду. деталей. Фіг.3 - Вигляд манометра збоку. Підвищення точності відліку в пропонованій Фіг.4 - Вигляд трибко-секторного механізму. моделі досягається нанесенням між індикативними Фіг.5 - Вигляд наконечника. відмітками 24 (Фіг.2) і цифровими знаками 25 дзеМанометр показувальний з трубчастою пружиркальної смуги 26. Установка дзеркальної смуги 26 ною 1 (Фіг.1), що закріплена в тримачі 2, на якому забезпечує більш точне позиціювання показникотакож встановлено циферблат 3 зі шкалою 4 вої стрілки 14 відносно індикативних відміток 24. (Фіг.2), і які змонтовані в корпусі 5 (фіг 3), закриті Дзеркальна смуга може наноситися як між індиказахисним склом 6, на якому також встановлено тивними відмітками 24 і цифровими знаками 25, трибко-секторний передаточний механізм 7, пов'ятак і зверху або знизу цих позначень. заний тягою 8 із наконечником 9, і до складу якого Підвищення точності вимірів досягається входять верхня і нижня плати 10 і 11 відповідно встановленням осей тертя трибки 13 і зубчастого (Фіг.4), між якими розміщені сектор 12 і трибка 13, сектора 12 трибко-секторного передаточного мена відомій осі якої встановлена показникова (покаханізму 7 на підшипники ковзання 27 (Фіг.4), як зувальна) стрілка 14 зі спіральною пружиною 15. наприклад, опори з каменю. Встановлення відпоУщільнення зазору між тримачем 2 і корпусом відно у верхній і нижній платах передаточного ме5 забезпечується шляхом виготовлення на тримачі ханізму підшипників ковзання 27 забезпечує ков2 канавки 16 і встановлення на ній еластичної прозання сил тертя в опорах трибки 13 і сектора 12 і кладки 17 (Фіг.1). Особливість такого ущільнення знижує протидію зміни положення трубчастої пруполягає в тому, що при спряженні тримача 2 з коржини 1. 9 12996 10 В пропонованій моделі в цілях виключення при зовнішніх впливів захисне скло 6 виготовляється із різних нестандартних ситуаціях виходу зубчастого багатошарового типу ТРИПЛЕКС. Таким чином сектора 12 із зціплення з трибкою 13 встановлюзабезпечується безпечність при можливому розється обмежувач 28 ходу сектора 12 (Фіг.2). Обриві чутливого елементу. межувач 28 кріпиться до верхньої плати 10 і виВ цілях зниження металомісткості на закінченступає своїм вигнутим кінцем на лінію траєкторії ні тримача 2 перед приєднувальної різьбою вигоруху сектора в положенні, що відповідає максиматовляється фаска з вузлом 1-45°. льному показнику манометра. В пропонованій моделі в цілях зниження метаКріплення циферблата 3 на трибко-секторном ломісткості на лінійній частині тримача 2 виготовпередаточному механізмі 7 здійснюється за дополяється одна або кілька проточок 37, які не порумогою опорних колодок 29. Ці колодки 29 встановшують внутрішній прохідний отвір і зберігають люються на верхній платі 10 передаточного мехаплощадки для кріплення корпусу 5 до тримача 2 і нізму 7. знижують металомісткість конструкції. В пропонованій конструкції в цілях підвищення Додаткова безпечність експлуатації манометточності відліку, кінець показникової стрілки 14 ра забезпечується шляхом виготовлення задньої розвертається на 90° і утворює „ножеподібну" фостінки, що знімається 38 (Фіг.3) корпусу 5. Задня рму (Фіг.1), тобто більш тонке закінчення, яке застінка, що знімається 38, встановлюється на щільбезпечує здійснювати відлік, показаний з найвину посадку і при розриві чутливого елементу випащою точністю. дає із свого посадочного гнізда раніше, ніж трапСпіральна пружина 15 трибко-секторного пеляється руйнування захисного скла 6. редаточного механізму 7 зачеканюється одним Кріплення циферблата 3 на трибкосвоїм кінцем за колодку 30, встановлену на трибки секторному передаточному механізмі 7 на опорних 13, другим своїм вільним кінцем зачеканюється в колодках 29 здійснюється за допомогою гвинтів 39, колонку 31 механізму 7. В прототипі другий вільякі мають збільшену прижату площину голівки. ний кінець пропускається в спеціальний отвір в Посадочне місце у верхній платі 10 має простійкі механізму і кріпиться додатковим клинковим довгувату форму пазу з радіусом, що дорівнює пристроєм. відстані між місцем посадки стійок 40 і центром Циферблат 3 виготовляється методом штамтрибки 13. Переміщення передаточного механізму пування-вирубки із покрашеного алюмінієвого лис7 вздовж пазу верхньої плати 10 забезпечує регута. лювання величини зачеплення зубчастого сектора Упор 33 нульового положення показникової 12 і трибки 13. стрілки 14 виготовляється методом вирубки з відМанометр показувальний для вимірювання тигинанням на кут 90±30°. ску газоподібних і рідних носіїв працює шляхом В пропонованій моделі корпус 5 і обичайка 33 його включення в технологічну лінію шляхом приєзахисного скла 6 з'єднуються між собою за методнувального штуцера. Зміна надмірного тиску, дом різьбового спряження. На корпусі 5 і на обинаприклад газоподібного носія, в технологічній чайці 33 захисного скла 6 методом тиску або нарілінії сприймається чутливим елементом - трубчасзки виготовляються поглиблення 34, що тою плоскою пружиною 1, яка змінює свою кривизспрягаються і утворюють різьбове з'єднання. В ну під дією внутрішнього тиску. Не защемлений результаті утворюється єдиний об'ємний корпус, кінець трубчастої плоскої пружини 1 при цьому який відрізняється більш герметичним з'єднанням. через трибко-секторний передаточний механізм 7 Захисне скло 6 ущільнюється еластичною пропередає обертання показникової стрілки 14, що кладкою 35, наприклад гумовою або каучуковою. показує величину зміни тиску на матеріальній Для виготовлення трубчастої пружини 1 застошкалі 4 циферблата 3. Після зняття тиску в мережі совується берилієва бронза, що для еталонних під дією зворотної пружини 15 показникова стрілка манометрів призводить до прямої шкали відліку 14 повертається у початковий стан. показників, на відміну від прототипу, де використоНова конструкція манометра концептуально вується таблиця перекладу між знятими показнивирішує задачу розширення технологічних можликами зі шкали прибору з умовними одиницями і востей шляхом використання єдиного нерозривнодійсним значенням величини, що вимірюється. го однорідного технологічного процесу виготовГерметичність корпусу 5 додатково, в прополення манометра, зниження матеріаломісткості нованій конструкції, забезпечується шляхом встатехнології і підвищення надійності за рахунок ущіновлення під закріпні гвинти 18 корпусу 5 еластичльнення тримача і корпусу, безпосередньо корпусу них прокладок 36. Таким образом, встановлюючи і обичайки скла. еластичні прокладки 36 під закріпні гвинти 18 кріпНа дату подачі більшість пунктів введено в селення тримача 2 до корпусу 5 забезпечується геррійне виробництво. метичність корпусу 5 і, відповідно, його пило - і Джерела інформації: волого захищеність. 1. А.Ф.Крайнев. Словарь-справочник по мехаВ пропонованій моделі підвищення надійності низмам. М., Машиностроение, 1987, с.214. забезпечується шляхом встановлення гвинтів 18 2. Преображенский В.П.Теплотехнические изкріплення корпусу 5 на герметик. мерения и приборы. М.. Энергия, 1978, с.704 Для підвищення надійності в умовах можливих прототип. 11 Комп’ютерна верстка Н. Лисенко 12996 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
