Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів

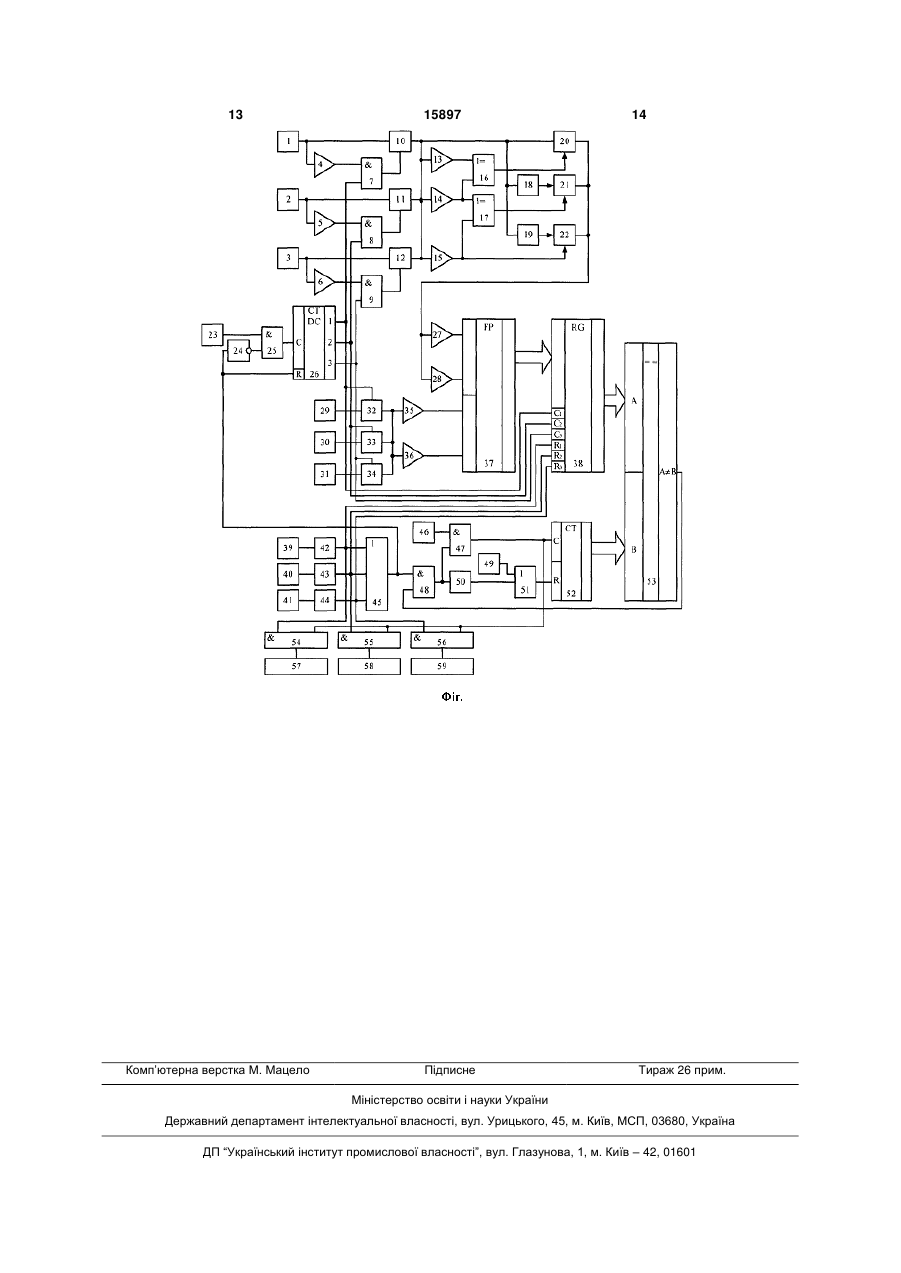

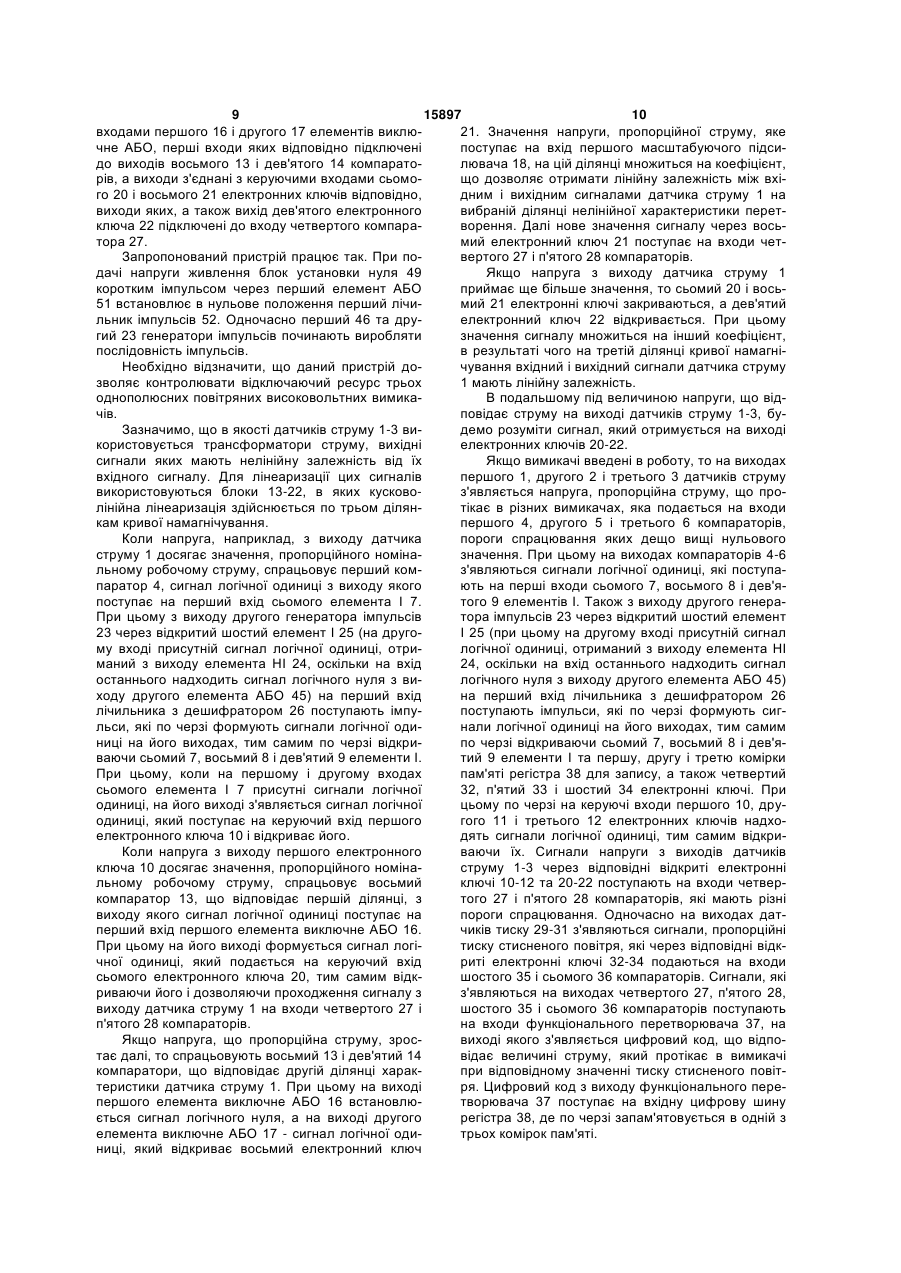

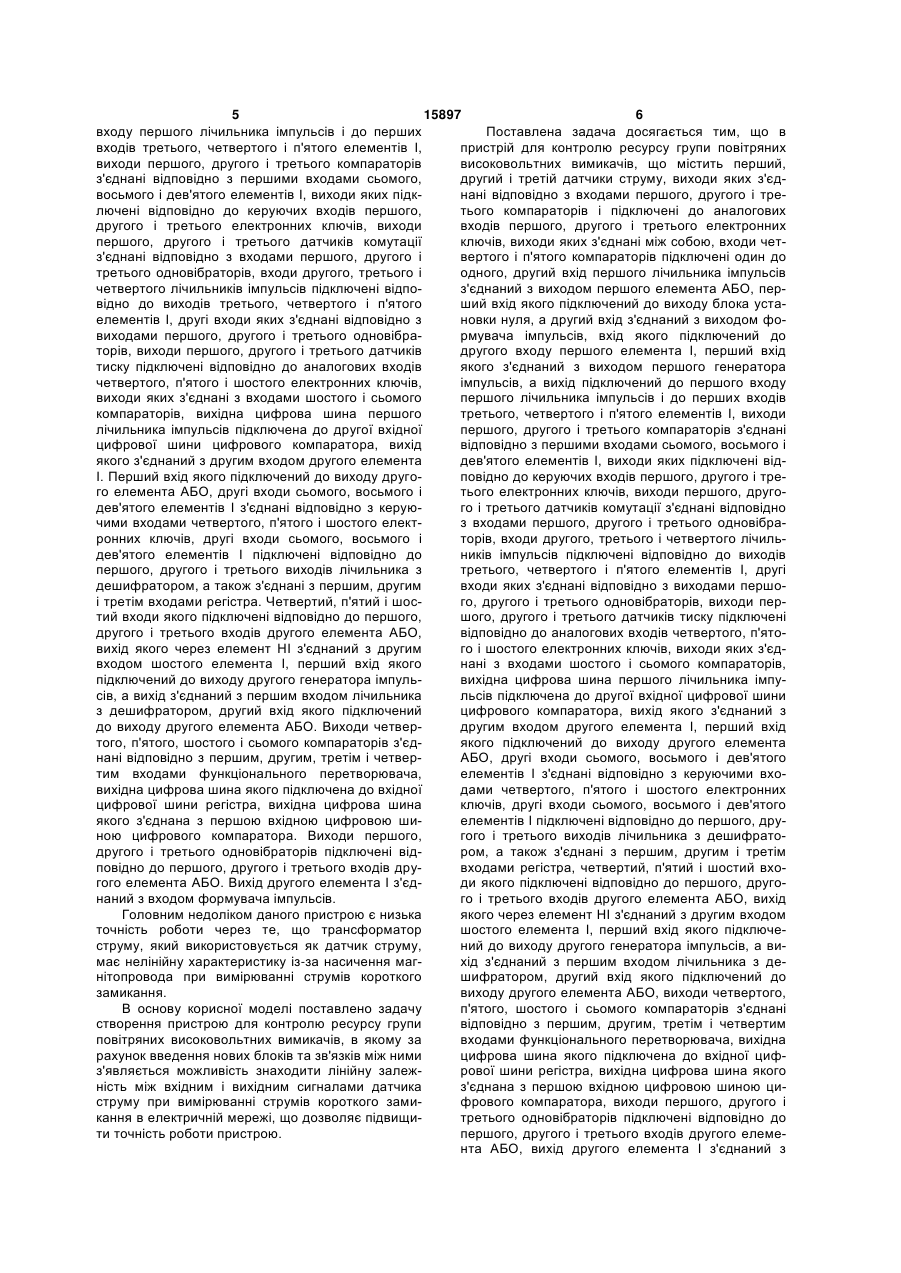

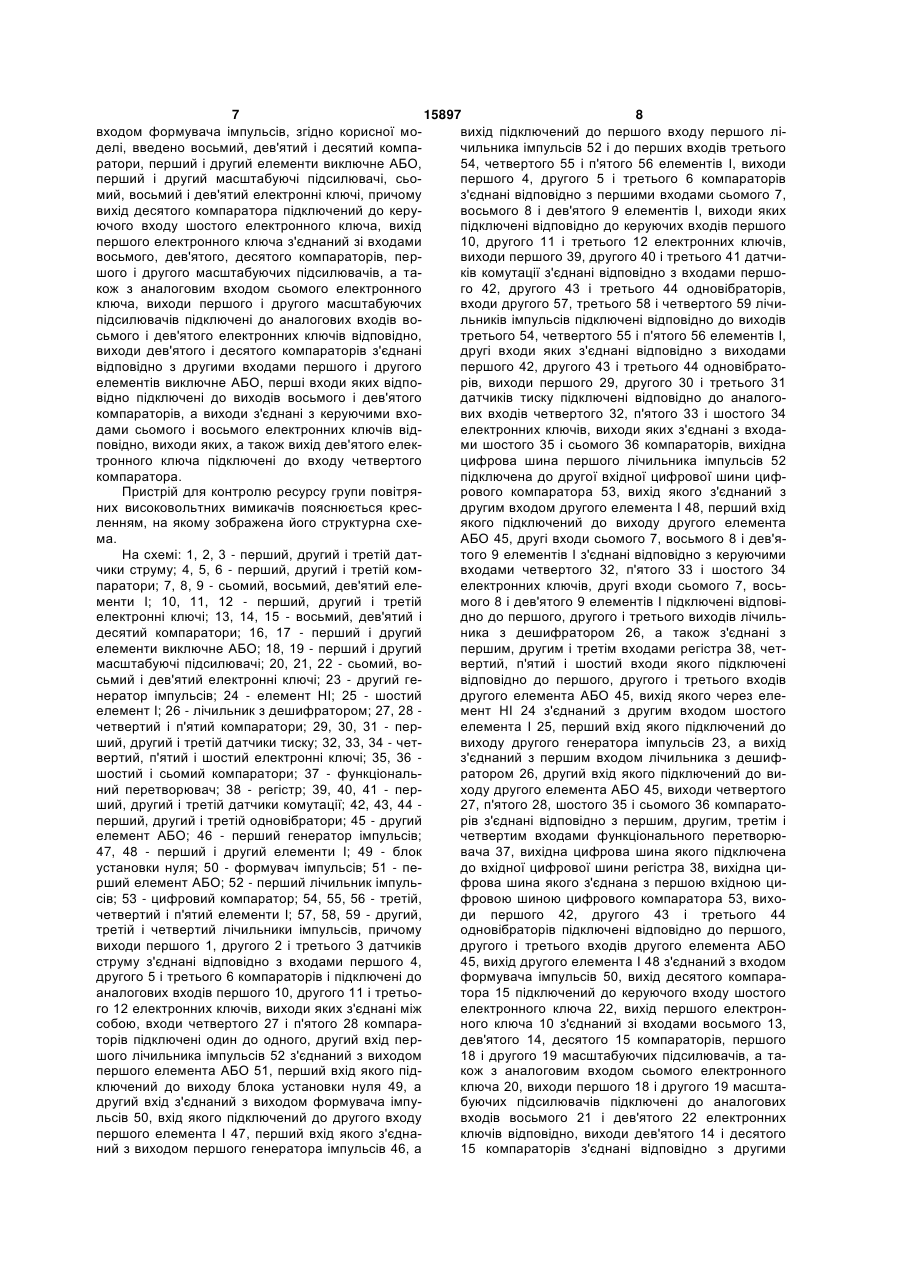

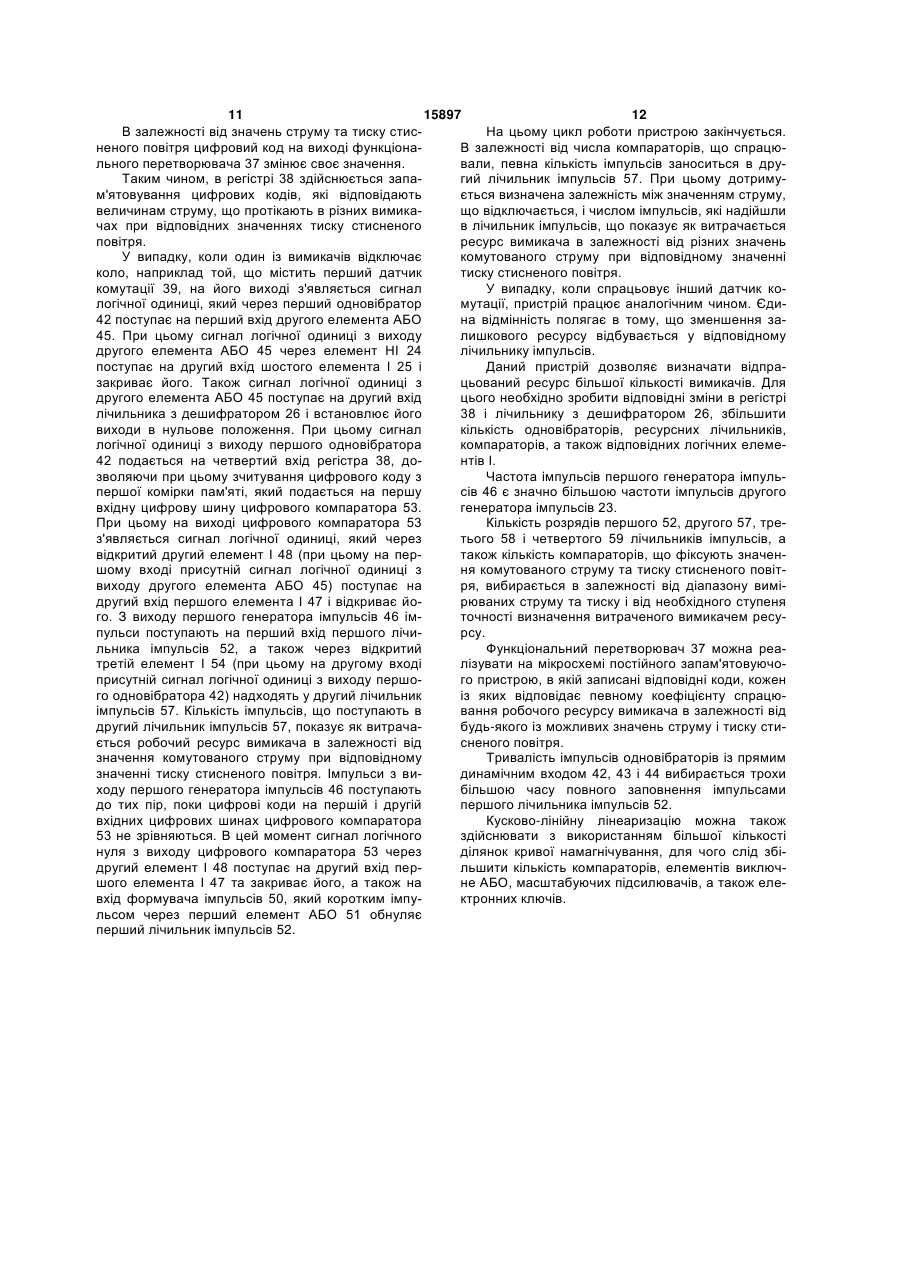

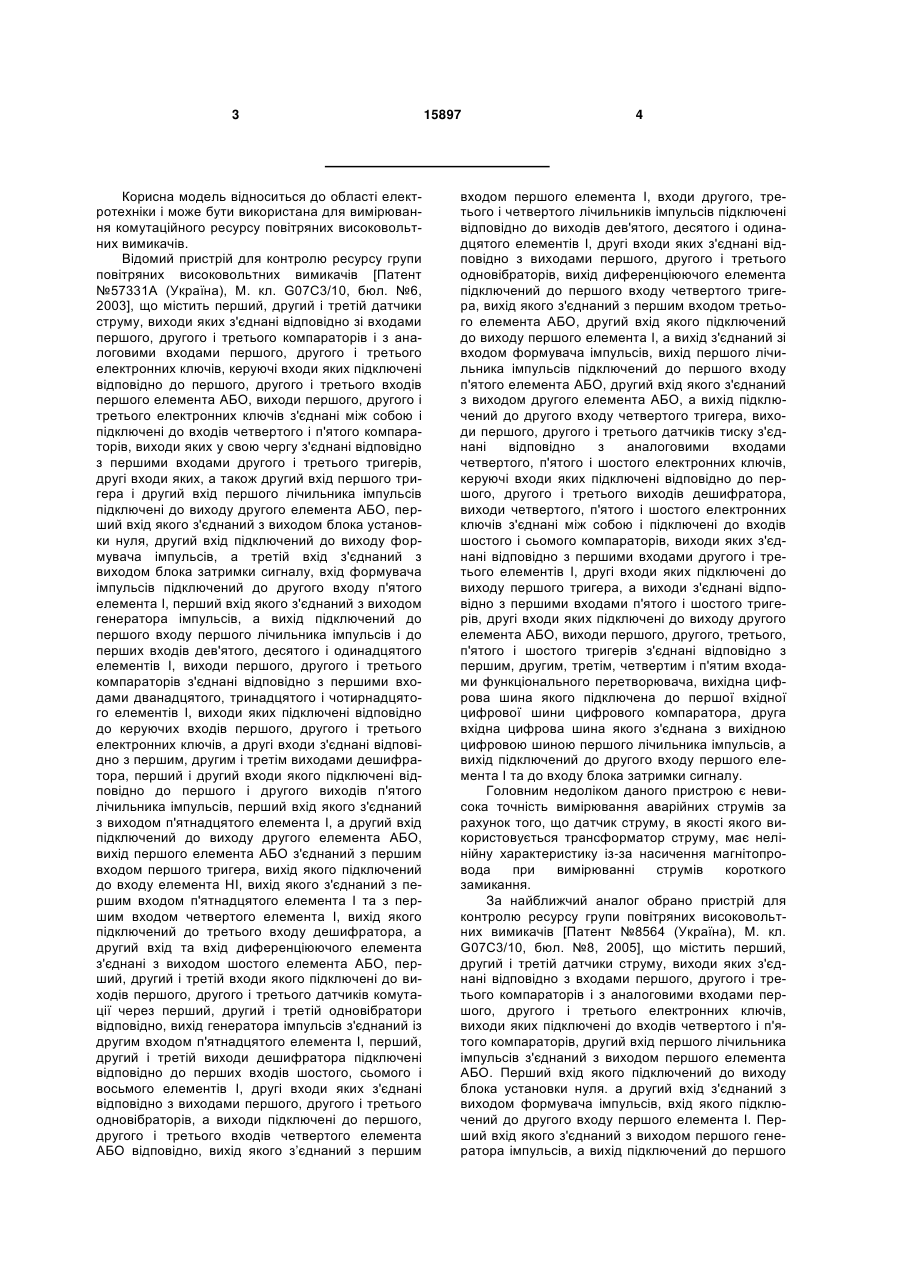

Пристрій для контролю ресурсу групи повітряних високовольтних вимикачів, що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно з входами першого, другого і третього компараторів і підключені до аналогових входів першого, другого і третього електронних ключів, виходи яких з'єднані між собою, входи четвертого і п'ятого компараторів підключені один до одного, другий вхід першого лічильника імпульсів з'єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з'єднаний з виходом формувача імпульсів, вхід якого підключений до другого входу першого елемента І, перший вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів третього, четвертого і п'ятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами сьомого, восьмого і дев'ятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, виходи першого, другого і третього датчиків комутації з'єднані відповідно з входами першого, другого і третього одновібраторів, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів третього, четвертого і п'ятого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, виходи першого, другого і третього датчиків тиску підключені відповідно до аналогових входів четвертого, п'ятого і шостого електронних ключів, виходи яких з'єднані з входами шостого і сьомого компараторів, вихідна цифрова шина першого лічильника імпульсів підключена до другої вхідної цифрової шини цифрового компаратора, вихід якого з'єднаний з другим входом другого елемента І, перший вхід якого підключений до виходу другого елемента АБО, другі входи сьомого, восьмого і дев'ятого 2 (19) 1 3 Корисна модель відноситься до області електротехніки і може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу групи повітряних високовольтних вимикачів [Патент №57331А (Україна), М. кл. G07С3/10, бюл. №6, 2003], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно зі входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього входів першого елемента АБО, виходи першого, другого і третього електронних ключів з'єднані між собою і підключені до входів четвертого і п'ятого компараторів, виходи яких у свою чергу з'єднані відповідно з першими входами другого і третього тригерів, другі входи яких, а також другий вхід першого тригера і другий вхід першого лічильника імпульсів підключені до виходу другого елемента АБО, перший вхід якого з'єднаний з виходом блока установки нуля, другий вхід підключений до виходу формувача імпульсів, а третій вхід з'єднаний з виходом блока затримки сигналу, вхід формувача імпульсів підключений до другого входу п'ятого елемента І, перший вхід якого з'єднаний з виходом генератора імпульсів, а вихід підключений до першого входу першого лічильника імпульсів і до перших входів дев'ятого, десятого і одинадцятого елементів І, виходи першого, другого і третього компараторів з'єднані відповідно з першими входами дванадцятого, тринадцятого і чотирнадцятого елементів І, виходи яких підключені відповідно до керуючих входів першого, другого і третього електронних ключів, а другі входи з'єднані відповідно з першим, другим і третім виходами дешифратора, перший і другий входи якого підключені відповідно до першого і другого виходів п'ятого лічильника імпульсів, перший вхід якого з'єднаний з виходом п'ятнадцятого елемента І, а другий вхід підключений до виходу другого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом першого тригера, вихід якого підключений до входу елемента НІ, вихід якого з'єднаний з першим входом п'ятнадцятого елемента І та з першим входом четвертого елемента І, вихід якого підключений до третього входу дешифратора, а другий вхід та вхід диференціюючого елемента з'єднані з виходом шостого елемента АБО, перший, другий і третій входи якого підключені до виходів першого, другого і третього датчиків комутації через перший, другий і третій одновібратори відповідно, вихід генератора імпульсів з'єднаний із другим входом п'ятнадцятого елемента І, перший, другий і третій виходи дешифратора підключені відповідно до перших входів шостого, сьомого і восьмого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, а виходи підключені до першого, другого і третього входів четвертого елемента АБО відповідно, вихід якого з’єднаний з першим 15897 4 входом першого елемента І, входи другого, третього і четвертого лічильників імпульсів підключені відповідно до виходів дев'ятого, десятого і одинадцятого елементів І, другі входи яких з'єднані відповідно з виходами першого, другого і третього одновібраторів, вихід диференціюючого елемента підключений до першого входу четвертого тригера, вихід якого з'єднаний з першим входом третього елемента АБО, другий вхід якого підключений до виходу першого елемента І, а вихід з'єднаний зі входом формувача імпульсів, вихід першого лічильника імпульсів підключений до першого входу п'ятого елемента АБО, другий вхід якого з'єднаний з виходом другого елемента АБО, а вихід підключений до другого входу четвертого тригера, виходи першого, другого і третього датчиків тиску з'єднані відповідно з аналоговими входами четвертого, п'ятого і шостого електронних ключів, керуючі входи яких підключені відповідно до першого, другого і третього виходів дешифратора, виходи четвертого, п'ятого і шостого електронних ключів з'єднані між собою і підключені до входів шостого і сьомого компараторів, виходи яких з'єднані відповідно з першими входами другого і третього елементів І, другі входи яких підключені до виходу першого тригера, а виходи з'єднані відповідно з першими входами п'ятого і шостого тригерів, другі входи яких підключені до виходу другого елемента АБО, виходи першого, другого, третього, п'ятого і шостого тригерів з'єднані відповідно з першим, другим, третім, четвертим і п'ятим входами функціонального перетворювача, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною першого лічильника імпульсів, а вихід підключений до другого входу першого елемента І та до входу блока затримки сигналу. Головним недоліком даного пристрою є невисока точність вимірювання аварійних струмів за рахунок того, що датчик струму, в якості якого використовується трансформатор струму, має нелінійну характеристику із-за насичення магнітопровода при вимірюванні струмів короткого замикання. За найближчий аналог обрано пристрій для контролю ресурсу групи повітряних високовольтних вимикачів [Патент №8564 (Україна), М. кл. G07С3/10, бюл. №8, 2005], що містить перший, другий і третій датчики струму, виходи яких з'єднані відповідно з входами першого, другого і третього компараторів і з аналоговими входами першого, другого і третього електронних ключів, виходи яких підключені до входів четвертого і п'ятого компараторів, другий вхід першого лічильника імпульсів з'єднаний з виходом першого елемента АБО. Перший вхід якого підключений до виходу блока установки нуля. а другий вхід з'єднаний з виходом формувача імпульсів, вхід якого підключений до другого входу першого елемента І. Перший вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до першого 5 15897 6 входу першого лічильника імпульсів і до перших Поставлена задача досягається тим, що в входів третього, четвертого і п'ятого елементів І, пристрій для контролю ресурсу групи повітряних виходи першого, другого і третього компараторів високовольтних вимикачів, що містить перший, з'єднані відповідно з першими входами сьомого, другий і третій датчики струму, виходи яких з'єдвосьмого і дев'ятого елементів І, виходи яких підкнані відповідно з входами першого, другого і трелючені відповідно до керуючих входів першого, тього компараторів і підключені до аналогових другого і третього електронних ключів, виходи входів першого, другого і третього електронних першого, другого і третього датчиків комутації ключів, виходи яких з'єднані між собою, входи четз'єднані відповідно з входами першого, другого і вертого і п'ятого компараторів підключені один до третього одновібраторів, входи другого, третього і одного, другий вхід першого лічильника імпульсів четвертого лічильників імпульсів підключені відпоз'єднаний з виходом першого елемента АБО, первідно до виходів третього, четвертого і п'ятого ший вхід якого підключений до виходу блока устаелементів І, другі входи яких з'єднані відповідно з новки нуля, а другий вхід з'єднаний з виходом фовиходами першого, другого і третього одновібрармувача імпульсів, вхід якого підключений до торів, виходи першого, другого і третього датчиків другого входу першого елемента І, перший вхід тиску підключені відповідно до аналогових входів якого з'єднаний з виходом першого генератора четвертого, п'ятого і шостого електронних ключів, імпульсів, а вихід підключений до першого входу виходи яких з'єднані з входами шостого і сьомого першого лічильника імпульсів і до перших входів компараторів, вихідна цифрова шина першого третього, четвертого і п'ятого елементів І, виходи лічильника імпульсів підключена до другої вхідної першого, другого і третього компараторів з'єднані цифрової шини цифрового компаратора, вихід відповідно з першими входами сьомого, восьмого і якого з'єднаний з другим входом другого елемента дев'ятого елементів І, виходи яких підключені відІ. Перший вхід якого підключений до виходу другоповідно до керуючих входів першого, другого і трего елемента АБО, другі входи сьомого, восьмого і тього електронних ключів, виходи першого, другодев'ятого елементів І з'єднані відповідно з керуюго і третього датчиків комутації з'єднані відповідно чими входами четвертого, п'ятого і шостого електз входами першого, другого і третього одновібраронних ключів, другі входи сьомого, восьмого і торів, входи другого, третього і четвертого лічильдев'ятого елементів І підключені відповідно до ників імпульсів підключені відповідно до виходів першого, другого і третього виходів лічильника з третього, четвертого і п'ятого елементів І, другі дешифратором, а також з'єднані з першим, другим входи яких з'єднані відповідно з виходами першоі третім входами регістра. Четвертий, п'ятий і шосго, другого і третього одновібраторів, виходи пертий входи якого підключені відповідно до першого, шого, другого і третього датчиків тиску підключені другого і третього входів другого елемента АБО, відповідно до аналогових входів четвертого, п'ятовихід якого через елемент НІ з'єднаний з другим го і шостого електронних ключів, виходи яких з'єдвходом шостого елемента І, перший вхід якого нані з входами шостого і сьомого компараторів, підключений до виходу другого генератора імпульвихідна цифрова шина першого лічильника імпусів, а вихід з'єднаний з першим входом лічильника льсів підключена до другої вхідної цифрової шини з дешифратором, другий вхід якого підключений цифрового компаратора, вихід якого з'єднаний з до виходу другого елемента АБО. Виходи четвердругим входом другого елемента І, перший вхід того, п'ятого, шостого і сьомого компараторів з'єдякого підключений до виходу другого елемента нані відповідно з першим, другим, третім і четверАБО, другі входи сьомого, восьмого і дев'ятого тим входами функціонального перетворювача, елементів І з'єднані відповідно з керуючими вховихідна цифрова шина якого підключена до вхідної дами четвертого, п'ятого і шостого електронних цифрової шини регістра, вихідна цифрова шина ключів, другі входи сьомого, восьмого і дев'ятого якого з'єднана з першою вхідною цифровою шиелементів І підключені відповідно до першого, друною цифрового компаратора. Виходи першого, гого і третього виходів лічильника з дешифратодругого і третього одновібраторів підключені відром, а також з'єднані з першим, другим і третім повідно до першого, другого і третього входів друвходами регістра, четвертий, п'ятий і шостий вхогого елемента АБО. Вихід другого елемента І з'єдди якого підключені відповідно до першого, другонаний з входом формувача імпульсів. го і третього входів другого елемента АБО, вихід Головним недоліком даного пристрою є низька якого через елемент НІ з'єднаний з другим входом точність роботи через те, що трансформатор шостого елемента І, перший вхід якого підключеструму, який використовується як датчик струму, ний до виходу другого генератора імпульсів, а вимає нелінійну характеристику із-за насичення магхід з'єднаний з першим входом лічильника з денітопровода при вимірюванні струмів короткого шифратором, другий вхід якого підключений до замикання. виходу другого елемента АБО, виходи четвертого, В основу корисної моделі поставлено задачу п'ятого, шостого і сьомого компараторів з'єднані створення пристрою для контролю ресурсу групи відповідно з першим, другим, третім і четвертим повітряних високовольтних вимикачів, в якому за входами функціонального перетворювача, вихідна рахунок введення нових блоків та зв'язків між ними цифрова шина якого підключена до вхідної цифз'являється можливість знаходити лінійну залежрової шини регістра, вихідна цифрова шина якого ність між вхідним і вихідним сигналами датчика з'єднана з першою вхідною цифровою шиною циструму при вимірюванні струмів короткого замифрового компаратора, виходи першого, другого і кання в електричній мережі, що дозволяє підвищитретього одновібраторів підключені відповідно до ти точність роботи пристрою. першого, другого і третього входів другого елемента АБО, вихід другого елемента І з'єднаний з 7 15897 8 входом формувача імпульсів, згідно корисної мовихід підключений до першого входу першого ліделі, введено восьмий, дев'ятий і десятий компачильника імпульсів 52 і до перших входів третього ратори, перший і другий елементи виключне АБО, 54, четвертого 55 і п'ятого 56 елементів І, виходи перший і другий масштабуючі підсилювачі, сьопершого 4, другого 5 і третього 6 компараторів мий, восьмий і дев'ятий електронні ключі, причому з'єднані відповідно з першими входами сьомого 7, вихід десятого компаратора підключений до керувосьмого 8 і дев'ятого 9 елементів І, виходи яких ючого входу шостого електронного ключа, вихід підключені відповідно до керуючих входів першого першого електронного ключа з'єднаний зі входами 10, другого 11 і третього 12 електронних ключів, восьмого, дев'ятого, десятого компараторів, первиходи першого 39, другого 40 і третього 41 датчишого і другого масштабуючих підсилювачів, а таків комутації з'єднані відповідно з входами першокож з аналоговим входом сьомого електронного го 42, другого 43 і третього 44 одновібраторів, ключа, виходи першого і другого масштабуючих входи другого 57, третього 58 і четвертого 59 лічипідсилювачів підключені до аналогових входів вольників імпульсів підключені відповідно до виходів сьмого і дев'ятого електронних ключів відповідно, третього 54, четвертого 55 і п'ятого 56 елементів І, виходи дев'ятого і десятого компараторів з'єднані другі входи яких з'єднані відповідно з виходами відповідно з другими входами першого і другого першого 42, другого 43 і третього 44 одновібратоелементів виключне АБО, перші входи яких відпорів, виходи першого 29, другого 30 і третього 31 відно підключені до виходів восьмого і дев'ятого датчиків тиску підключені відповідно до аналогокомпараторів, а виходи з'єднані з керуючими вхових входів четвертого 32, п'ятого 33 і шостого 34 дами сьомого і восьмого електронних ключів віделектронних ключів, виходи яких з'єднані з входаповідно, виходи яких, а також вихід дев'ятого елекми шостого 35 і сьомого 36 компараторів, вихідна тронного ключа підключені до входу четвертого цифрова шина першого лічильника імпульсів 52 компаратора. підключена до другої вхідної цифрової шини цифПристрій для контролю ресурсу групи повітрярового компаратора 53, вихід якого з'єднаний з них високовольтних вимикачів пояснюється кресдругим входом другого елемента І 48, перший вхід ленням, на якому зображена його структурна схеякого підключений до виходу другого елемента ма. АБО 45, другі входи сьомого 7, восьмого 8 і дев'яНа схемі: 1, 2, 3 - перший, другий і третій даттого 9 елементів І з'єднані відповідно з керуючими чики струму; 4, 5, 6 - перший, другий і третій комвходами четвертого 32, п'ятого 33 і шостого 34 паратори; 7, 8, 9 - сьомий, восьмий, дев'ятий елеелектронних ключів, другі входи сьомого 7, восьменти І; 10, 11, 12 - перший, другий і третій мого 8 і дев'ятого 9 елементів І підключені відповіелектронні ключі; 13, 14, 15 - восьмий, дев'ятий і дно до першого, другого і третього виходів лічильдесятий компаратори; 16, 17 - перший і другий ника з дешифратором 26, а також з'єднані з елементи виключне АБО; 18, 19 - перший і другий першим, другим і третім входами регістра 38, четмасштабуючі підсилювачі; 20, 21, 22 - сьомий, вовертий, п'ятий і шостий входи якого підключені сьмий і дев'ятий електронні ключі; 23 - другий гевідповідно до першого, другого і третього входів нератор імпульсів; 24 - елемент НІ; 25 - шостий другого елемента АБО 45, вихід якого через елеелемент І; 26 - лічильник з дешифратором; 27, 28 мент НІ 24 з'єднаний з другим входом шостого четвертий і п'ятий компаратори; 29, 30, 31 - перелемента І 25, перший вхід якого підключений до ший, другий і третій датчики тиску; 32, 33, 34 - четвиходу другого генератора імпульсів 23, а вихід вертий, п'ятий і шостий електронні ключі; 35, 36 з'єднаний з першим входом лічильника з дешифшостий і сьомий компаратори; 37 - функціональратором 26, другий вхід якого підключений до виний перетворювач; 38 - регістр; 39, 40, 41 - перходу другого елемента АБО 45, виходи четвертого ший, другий і третій датчики комутації; 42, 43, 44 27, п'ятого 28, шостого 35 і сьомого 36 компаратоперший, другий і третій одновібратори; 45 - другий рів з'єднані відповідно з першим, другим, третім і елемент АБО; 46 - перший генератор імпульсів; четвертим входами функціонального перетворю47, 48 - перший і другий елементи І; 49 - блок вача 37, вихідна цифрова шина якого підключена установки нуля; 50 - формувач імпульсів; 51 - педо вхідної цифрової шини регістра 38, вихідна цирший елемент АБО; 52 - перший лічильник імпульфрова шина якого з'єднана з першою вхідною цисів; 53 - цифровий компаратор; 54, 55, 56 - третій, фровою шиною цифрового компаратора 53, вихочетвертий і п'ятий елементи І; 57, 58, 59 - другий, ди першого 42, другого 43 і третього 44 третій і четвертий лічильники імпульсів, причому одновібраторів підключені відповідно до першого, виходи першого 1, другого 2 і третього 3 датчиків другого і третього входів другого елемента АБО струму з'єднані відповідно з входами першого 4, 45, вихід другого елемента І 48 з'єднаний з входом другого 5 і третього 6 компараторів і підключені до формувача імпульсів 50, вихід десятого компарааналогових входів першого 10, другого 11 і третьотора 15 підключений до керуючого входу шостого го 12 електронних ключів, виходи яких з'єднані між електронного ключа 22, вихід першого електронсобою, входи четвертого 27 і п'ятого 28 компараного ключа 10 з'єднаний зі входами восьмого 13, торів підключені один до одного, другий вхід пердев'ятого 14, десятого 15 компараторів, першого шого лічильника імпульсів 52 з'єднаний з виходом 18 і другого 19 масштабуючих підсилювачів, а тапершого елемента АБО 51, перший вхід якого підкож з аналоговим входом сьомого електронного ключений до виходу блока установки нуля 49, а ключа 20, виходи першого 18 і другого 19 масштадругий вхід з'єднаний з виходом формувача імпубуючих підсилювачів підключені до аналогових льсів 50, вхід якого підключений до другого входу входів восьмого 21 і дев'ятого 22 електронних першого елемента І 47, перший вхід якого з'єднаключів відповідно, виходи дев'ятого 14 і десятого ний з виходом першого генератора імпульсів 46, а 15 компараторів з'єднані відповідно з другими 9 15897 10 входами першого 16 і другого 17 елементів виклю21. Значення напруги, пропорційної струму, яке чне АБО, перші входи яких відповідно підключені поступає на вхід першого масштабуючого підсидо виходів восьмого 13 і дев'ятого 14 компаратолювача 18, на цій ділянці множиться на коефіцієнт, рів, а виходи з'єднані з керуючими входами сьомощо дозволяє отримати лінійну залежність між вхіго 20 і восьмого 21 електронних ключів відповідно, дним і вихідним сигналами датчика струму 1 на виходи яких, а також вихід дев'ятого електронного вибраній ділянці нелінійної характеристики перетключа 22 підключені до входу четвертого компараворення. Далі нове значення сигналу через восьтора 27. мий електронний ключ 21 поступає на входи четЗапропонований пристрій працює так. При повертого 27 і п'ятого 28 компараторів. дачі напруги живлення блок установки нуля 49 Якщо напруга з виходу датчика струму 1 коротким імпульсом через перший елемент АБО приймає ще більше значення, то сьомий 20 і вось51 встановлює в нульове положення перший лічимий 21 електронні ключі закриваються, а дев'ятий льник імпульсів 52. Одночасно перший 46 та друелектронний ключ 22 відкривається. При цьому гий 23 генератори імпульсів починають виробляти значення сигналу множиться на інший коефіцієнт, послідовність імпульсів. в результаті чого на третій ділянці кривої намагніНеобхідно відзначити, що даний пристрій дочування вхідний і вихідний сигнали датчика струму зволяє контролювати відключаючий ресурс трьох 1 мають лінійну залежність. однополюсних повітряних високовольтних вимикаВ подальшому під величиною напруги, що відчів. повідає струму на виході датчиків струму 1-3, буЗазначимо, що в якості датчиків струму 1-3 видемо розуміти сигнал, який отримується на виході користовується трансформатори струму, вихідні електронних ключів 20-22. сигнали яких мають нелінійну залежність від їх Якщо вимикачі введені в роботу, то на виходах вхідного сигналу. Для лінеаризації цих сигналів першого 1, другого 2 і третього 3 датчиків струму використовуються блоки 13-22, в яких кусковоз'являється напруга, пропорційна струму, що пролінійна лінеаризація здійснюється по трьом ділянтікає в різних вимикачах, яка подається на входи кам кривої намагнічування. першого 4, другого 5 і третього 6 компараторів, Коли напруга, наприклад, з виходу датчика пороги спрацювання яких дещо вищі нульового струму 1 досягає значення, пропорційного номіназначення. При цьому на виходах компараторів 4-6 льному робочому струму, спрацьовує перший комз'являються сигнали логічної одиниці, які поступапаратор 4, сигнал логічної одиниці з виходу якого ють на перші входи сьомого 7, восьмого 8 і дев'япоступає на перший вхід сьомого елемента І 7. того 9 елементів І. Також з виходу другого генераПри цьому з виходу другого генератора імпульсів тора імпульсів 23 через відкритий шостий елемент 23 через відкритий шостий елемент І 25 (на другоІ 25 (при цьому на другому вході присутній сигнал му вході присутній сигнал логічної одиниці, отрилогічної одиниці, отриманий з виходу елемента НІ маний з виходу елемента НІ 24, оскільки на вхід 24, оскільки на вхід останнього надходить сигнал останнього надходить сигнал логічного нуля з вилогічного нуля з виходу другого елемента АБО 45) ходу другого елемента АБО 45) на перший вхід на перший вхід лічильника з дешифратором 26 лічильника з дешифратором 26 поступають імпупоступають імпульси, які по черзі формують сигльси, які по черзі формують сигнали логічної одинали логічної одиниці на його виходах, тим самим ниці на його виходах, тим самим по черзі відкрипо черзі відкриваючи сьомий 7, восьмий 8 і дев'яваючи сьомий 7, восьмий 8 і дев'ятий 9 елементи І. тий 9 елементи І та першу, другу і третю комірки При цьому, коли на першому і другому входах пам'яті регістра 38 для запису, а також четвертий сьомого елемента І 7 присутні сигнали логічної 32, п'ятий 33 і шостий 34 електронні ключі. При одиниці, на його виході з'являється сигнал логічної цьому по черзі на керуючі входи першого 10, друодиниці, який поступає на керуючий вхід першого гого 11 і третього 12 електронних ключів надхоелектронного ключа 10 і відкриває його. дять сигнали логічної одиниці, тим самим відкриКоли напруга з виходу першого електронного ваючи їх. Сигнали напруги з виходів датчиків ключа 10 досягає значення, пропорційного номінаструму 1-3 через відповідні відкриті електронні льному робочому струму, спрацьовує восьмий ключі 10-12 та 20-22 поступають на входи четверкомпаратор 13, що відповідає першій ділянці, з того 27 і п'ятого 28 компараторів, які мають різні виходу якого сигнал логічної одиниці поступає на пороги спрацювання. Одночасно на виходах датперший вхід першого елемента виключне АБО 16. чиків тиску 29-31 з'являються сигнали, пропорційні При цьому на його виході формується сигнал логітиску стисненого повітря, які через відповідні відкчної одиниці, який подається на керуючий вхід риті електронні ключі 32-34 подаються на входи сьомого електронного ключа 20, тим самим відкшостого 35 і сьомого 36 компараторів. Сигнали, які риваючи його і дозволяючи проходження сигналу з з'являються на виходах четвертого 27, п'ятого 28, виходу датчика струму 1 на входи четвертого 27 і шостого 35 і сьомого 36 компараторів поступають п'ятого 28 компараторів. на входи функціонального перетворювача 37, на Якщо напруга, що пропорційна струму, зросвиході якого з'являється цифровий код, що відпотає далі, то спрацьовують восьмий 13 і дев'ятий 14 відає величині струму, який протікає в вимикачі компаратори, що відповідає другій ділянці харакпри відповідному значенні тиску стисненого повіттеристики датчика струму 1. При цьому на виході ря. Цифровий код з виходу функціонального перепершого елемента виключне АБО 16 встановлютворювача 37 поступає на вхідну цифрову шину ється сигнал логічного нуля, а на виході другого регістра 38, де по черзі запам'ятовується в одній з елемента виключне АБО 17 - сигнал логічної одитрьох комірок пам'яті. ниці, який відкриває восьмий електронний ключ 11 15897 12 В залежності від значень струму та тиску стисНа цьому цикл роботи пристрою закінчується. неного повітря цифровий код на виході функціонаВ залежності від числа компараторів, що спрацюльного перетворювача 37 змінює своє значення. вали, певна кількість імпульсів заноситься в друТаким чином, в регістрі 38 здійснюється запагий лічильник імпульсів 57. При цьому дотримум'ятовування цифрових кодів, які відповідають ється визначена залежність між значенням струму, величинам струму, що протікають в різних вимикащо відключається, і числом імпульсів, які надійшли чах при відповідних значеннях тиску стисненого в лічильник імпульсів, що показує як витрачається повітря. ресурс вимикача в залежності від різних значень У випадку, коли один із вимикачів відключає комутованого струму при відповідному значенні коло, наприклад той, що містить перший датчик тиску стисненого повітря. комутації 39, на його виході з'являється сигнал У випадку, коли спрацьовує інший датчик кологічної одиниці, який через перший одновібратор мутації, пристрій працює аналогічним чином. Єди42 поступає на перший вхід другого елемента АБО на відмінність полягає в тому, що зменшення за45. При цьому сигнал логічної одиниці з виходу лишкового ресурсу відбувається у відповідному другого елемента АБО 45 через елемент НІ 24 лічильнику імпульсів. поступає на другий вхід шостого елемента І 25 і Даний пристрій дозволяє визначати відпразакриває його. Також сигнал логічної одиниці з цьований ресурс більшої кількості вимикачів. Для другого елемента АБО 45 поступає на другий вхід цього необхідно зробити відповідні зміни в регістрі лічильника з дешифратором 26 і встановлює його 38 і лічильнику з дешифратором 26, збільшити виходи в нульове положення. При цьому сигнал кількість одновібраторів, ресурсних лічильників, логічної одиниці з виходу першого одновібратора компараторів, а також відповідних логічних елеме42 подається на четвертий вхід регістра 38, донтів І. зволяючи при цьому зчитування цифрового коду з Частота імпульсів першого генератора імпульпершої комірки пам'яті, який подається на першу сів 46 є значно більшою частоти імпульсів другого вхідну цифрову шину цифрового компаратора 53. генератора імпульсів 23. При цьому на виході цифрового компаратора 53 Кількість розрядів першого 52, другого 57, трез'являється сигнал логічної одиниці, який через тього 58 і четвертого 59 лічильників імпульсів, а відкритий другий елемент І 48 (при цьому на пертакож кількість компараторів, що фіксують значеншому вході присутній сигнал логічної одиниці з ня комутованого струму та тиску стисненого повітвиходу другого елемента АБО 45) поступає на ря, вибирається в залежності від діапазону вимідругий вхід першого елемента І 47 і відкриває йорюваних струму та тиску і від необхідного ступеня го. З виходу першого генератора імпульсів 46 імточності визначення витраченого вимикачем ресупульси поступають на перший вхід першого лічирсу. льника імпульсів 52, а також через відкритий Функціональний перетворювач 37 можна реатретій елемент І 54 (при цьому на другому вході лізувати на мікросхемі постійного запам'ятовуючоприсутній сигнал логічної одиниці з виходу першого пристрою, в якій записані відповідні коди, кожен го одновібратора 42) надходять у другий лічильник із яких відповідає певному коефіцієнту спрацюімпульсів 57. Кількість імпульсів, що поступають в вання робочого ресурсу вимикача в залежності від другий лічильник імпульсів 57, показує як витрачабудь-якого із можливих значень струму і тиску стиється робочий ресурс вимикача в залежності від сненого повітря. значення комутованого струму при відповідному Тривалість імпульсів одновібраторів із прямим значенні тиску стисненого повітря. Імпульси з видинамічним входом 42, 43 і 44 вибирається трохи ходу першого генератора імпульсів 46 поступають більшою часу повного заповнення імпульсами до тих пір, поки цифрові коди на першій і другій першого лічильника імпульсів 52. вхідних цифрових шинах цифрового компаратора Кусково-лінійну лінеаризацію можна також 53 не зрівняються. В цей момент сигнал логічного здійснювати з використанням більшої кількості нуля з виходу цифрового компаратора 53 через ділянок кривої намагнічування, для чого слід збідругий елемент І 48 поступає на другий вхід перльшити кількість компараторів, елементів виключшого елемента І 47 та закриває його, а також на не АБО, масштабуючих підсилювачів, а також елевхід формувача імпульсів 50, який коротким імпуктронних ключів. льсом через перший елемент АБО 51 обнуляє перший лічильник імпульсів 52. 13 Комп’ютерна верстка М. Мацело 15897 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
