Світловий індикатор

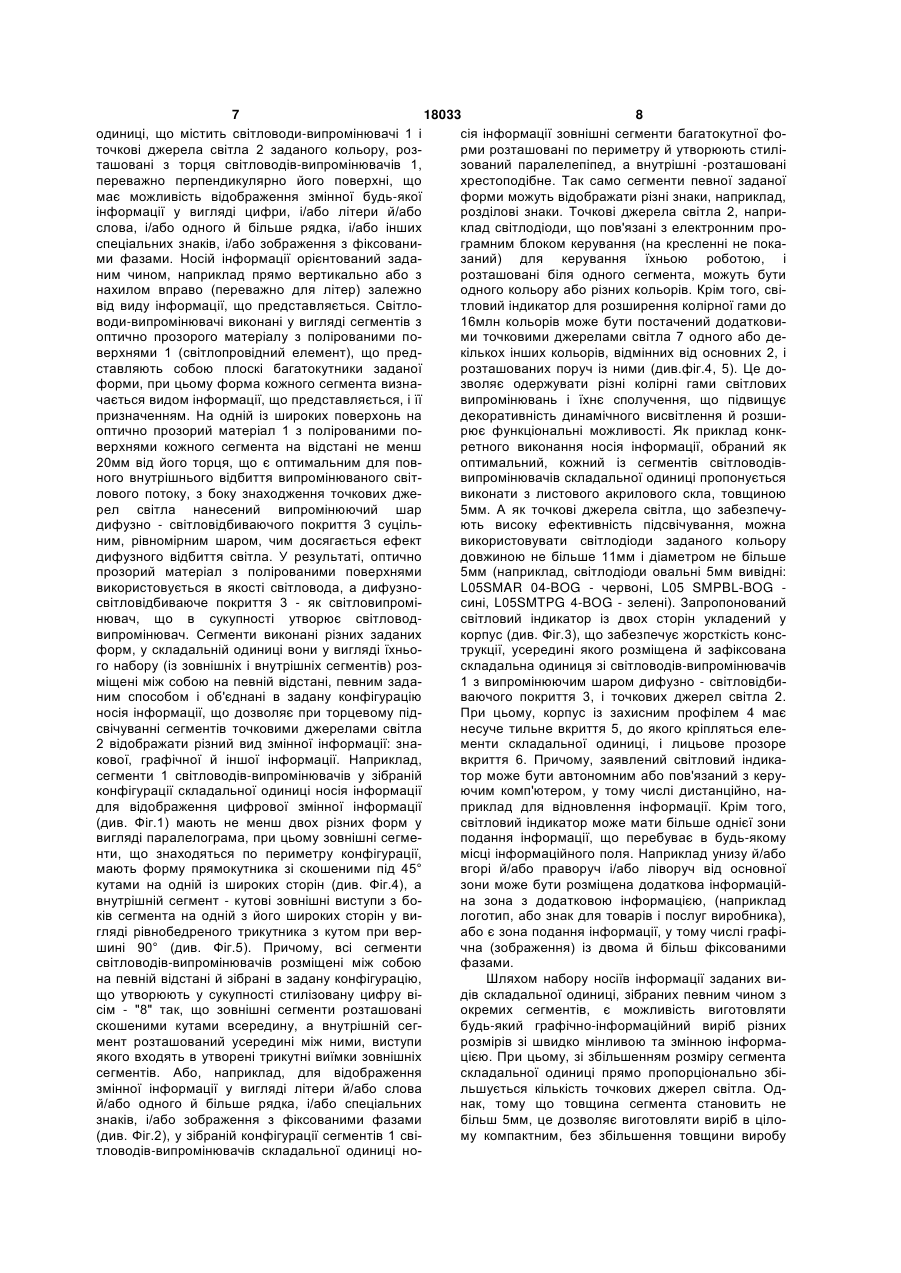

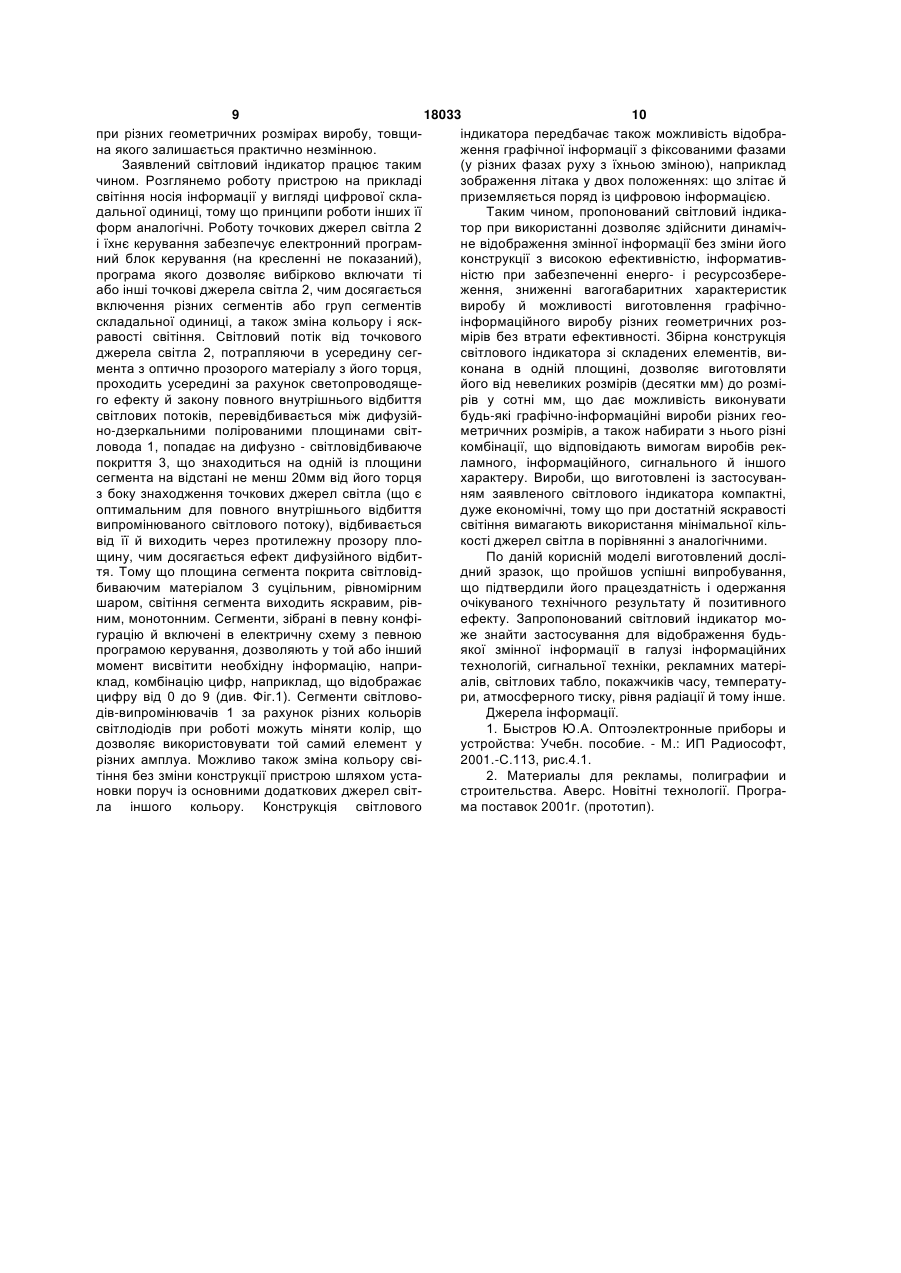

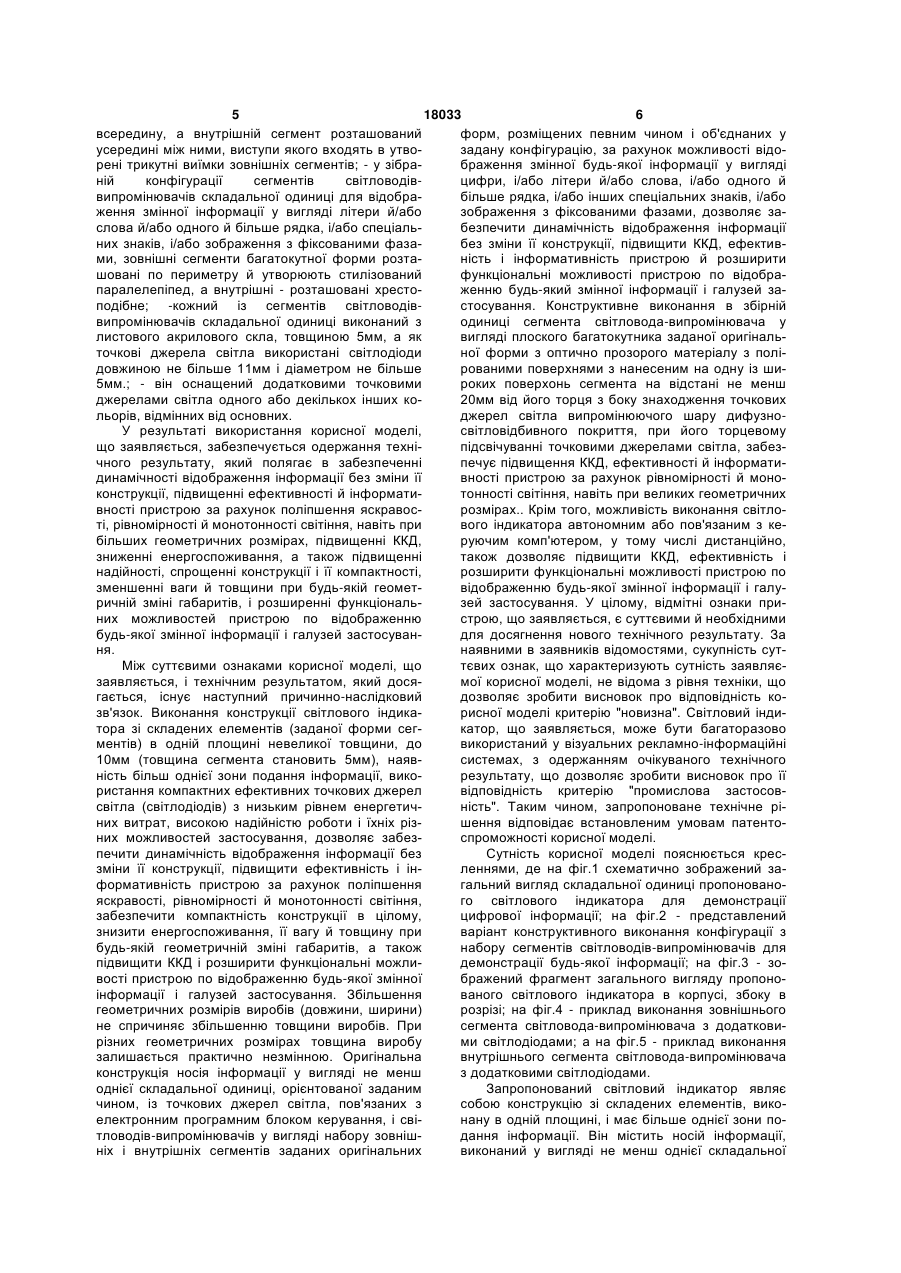

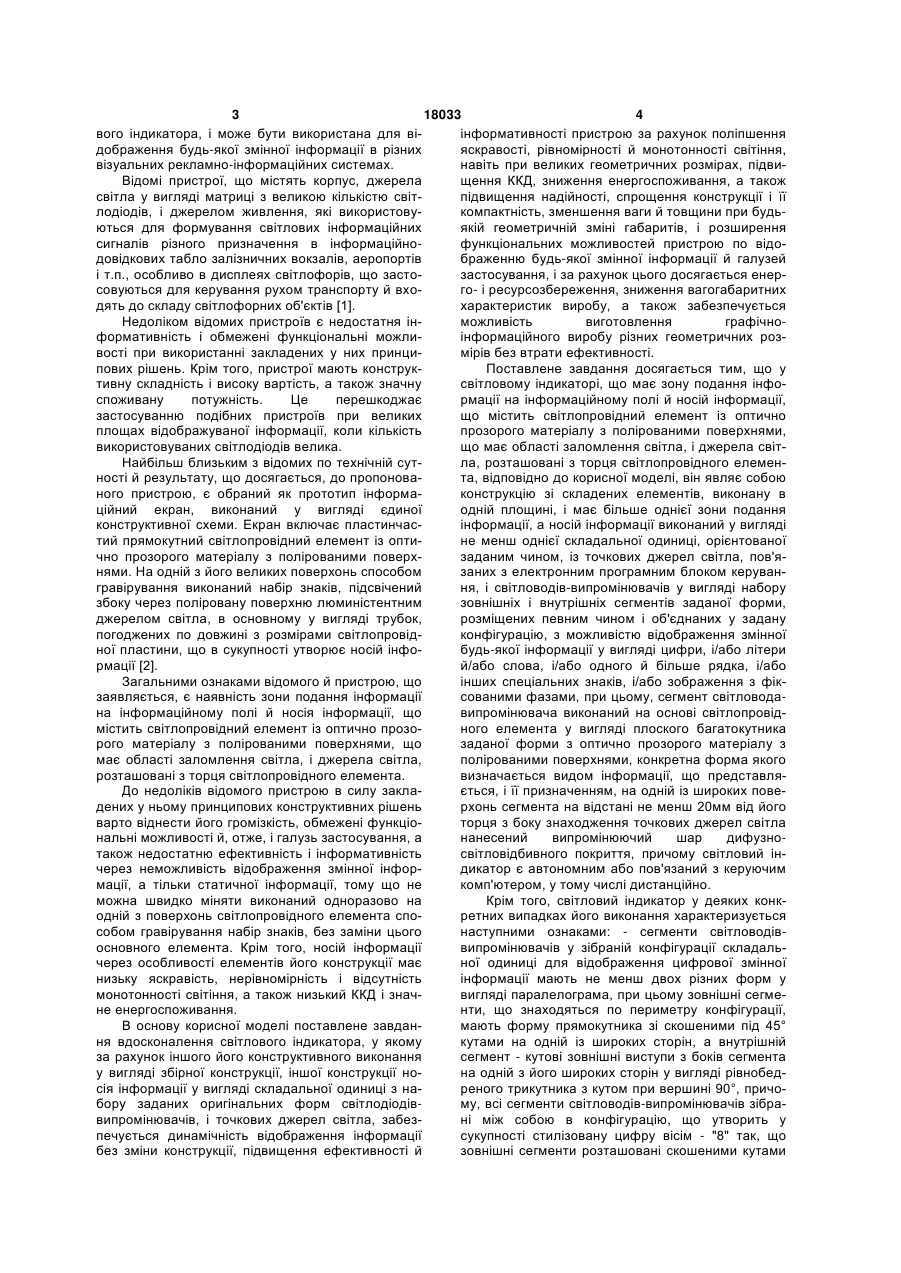

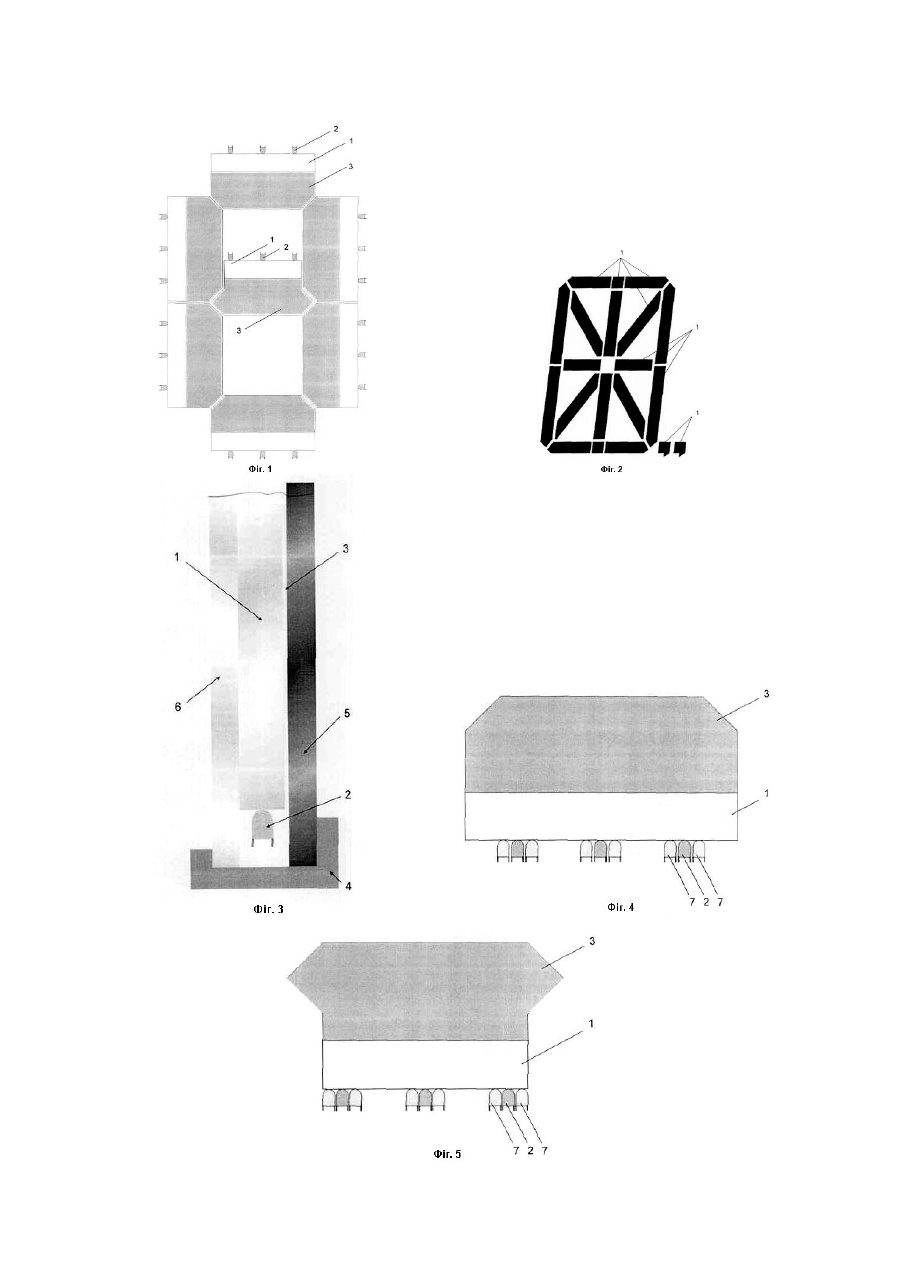

1. Світловий індикатор, який має зону подання інформації на інформаційному полі й носій інформації, що містить світлопровідний елемент із оптично прозорого матеріалу з полірованими поверхнями, що має області заломлення світла, і джерела світла, розташовані з торця світлопровідного елемента, який відрізняється тим, що він являє собою конструкцію зі складених елементів, виконану в одній площині, і має більше однієї зони подання інформації, а носій інформації виконаний у вигляді не менш однієї складальної одиниці, орієнтованої заданим чином, із точкових джерел світла, пов'язаних з електронним програмним блоком керування, і світловодів-випромінювачів у вигляді набору зовнішніх і внутрішніх сегментів заданих форм, розміщених певним чином і об'єднаних у задану конфігурацію, з можливістю відображення змінної будь-якої інформації у вигляді цифри і/або літери, й/або слова, і/або одного й більше рядка, і/або інших спеціальних знаків, і/або зображення з фіксованими фазами, при цьому сегмент світловодо-випромінювача виконаний на основі світлопровідного елемента у вигляді плоского багатокутника заданої форми з оптично прозорого матеріалу з полірованими поверхнями, конкретна форма якого визначається видом інформації, що представляється, і її призначенням, на одній із широких поверхонь сегмента на відстані не менш 20 мм від його торця з боку знаходження точкових джерел світла нанесений випромінюючий шар дифузно-світловідбивного покриття, причому світловий індикатор є автономним або пов'язаний з керуючим комп'ютером, у тому числі дистанційно. 2 (19) 1 3 18033 4 вого індикатора, і може бути використана для віінформативності пристрою за рахунок поліпшення дображення будь-якої змінної інформації в різних яскравості, рівномірності й монотонності світіння, візуальних рекламно-інформаційних системах. навіть при великих геометричних розмірах, підвиВідомі пристрої, що містять корпус, джерела щення ККД, зниження енергоспоживання, а також світла у вигляді матриці з великою кількістю світпідвищення надійності, спрощення конструкції і її лодіодів, і джерелом живлення, які використовукомпактність, зменшення ваги й товщини при будьються для формування світлових інформаційних якій геометричній зміні габаритів, і розширення сигналів різного призначення в інформаційнофункціональних можливостей пристрою по відодовідкових табло залізничних вокзалів, аеропортів браженню будь-якої змінної інформації й галузей і т.п., особливо в дисплеях світлофорів, що застозастосування, і за рахунок цього досягається енерсовуються для керування рухом транспорту й вхого- і ресурсозбереження, зниження вагогабаритних дять до складу світлофорних об'єктів [1]. характеристик виробу, а також забезпечується Недоліком відомих пристроїв є недостатня інможливість виготовлення графічноформативність і обмежені функціональні можлиінформаційного виробу різних геометричних розвості при використанні закладених у них принцимірів без втрати ефективності. пових рішень. Крім того, пристрої мають конструкПоставлене завдання досягається тим, що у тивну складність і високу вартість, а також значну світловому індикаторі, що має зону подання інфоспоживану потужність. Це перешкоджає рмації на інформаційному полі й носій інформації, застосуванню подібних пристроїв при великих що містить світлопровідний елемент із оптично площах відображуваної інформації, коли кількість прозорого матеріалу з полірованими поверхнями, використовуваних світлодіодів велика. що має області заломлення світла, і джерела світНайбільш близьким з відомих по технічній сутла, розташовані з торця світлопровідного елеменності й результату, що досягається, до пропоновата, відповідно до корисної моделі, він являє собою ного пристрою, є обраний як прототип інформаконструкцію зі складених елементів, виконану в ційний екран, виконаний у вигляді єдиної одній площині, і має більше однієї зони подання конструктивної схеми. Екран включає пластинчасінформації, а носій інформації виконаний у вигляді тий прямокутний світлопровідний елемент із оптине менш однієї складальної одиниці, орієнтованої чно прозорого матеріалу з полірованими поверхзаданим чином, із точкових джерел світла, пов'янями. На одній з його великих поверхонь способом заних з електронним програмним блоком керувангравірування виконаний набір знаків, підсвічений ня, і світловодів-випромінювачів у вигляді набору збоку через поліровану поверхню люминістентним зовнішніх і внутрішніх сегментів заданої форми, джерелом світла, в основному у вигляді трубок, розміщених певним чином і об'єднаних у задану погоджених по довжині з розмірами світлопровідконфігурацію, з можливістю відображення змінної ної пластини, що в сукупності утворює носій інфобудь-якої інформації у вигляді цифри, і/або літери рмації [2]. й/або слова, і/або одного й більше рядка, і/або Загальними ознаками відомого й пристрою, що інших спеціальних знаків, і/або зображення з фікзаявляється, є наявність зони подання інформації сованими фазами, при цьому, сегмент світловодана інформаційному полі й носія інформації, що випромінювача виконаний на основі світлопровідмістить світлопровідний елемент із оптично прозоного елемента у вигляді плоского багатокутника рого матеріалу з полірованими поверхнями, що заданої форми з оптично прозорого матеріалу з має області заломлення світла, і джерела світла, полірованими поверхнями, конкретна форма якого розташовані з торця світлопровідного елемента. визначається видом інформації, що представляДо недоліків відомого пристрою в силу заклається, і її призначенням, на одній із широких поведених у ньому принципових конструктивних рішень рхонь сегмента на відстані не менш 20мм від його варто віднести його громізкість, обмежені функціоторця з боку знаходження точкових джерел світла нальні можливості й, отже, і галузь застосування, а нанесений випромінюючий шар дифузнотакож недостатню ефективність і інформативність світловідбивного покриття, причому світловий інчерез неможливість відображення змінної інфордикатор є автономним або пов'язаний з керуючим мації, а тільки статичної інформації, тому що не комп'ютером, у тому числі дистанційно. можна швидко міняти виконаний одноразово на Крім того, світловий індикатор у деяких конкодній з поверхонь світлопровідного елемента споретних випадках його виконання характеризується собом гравірування набір знаків, без заміни цього наступними ознаками: - сегменти світловодівосновного елемента. Крім того, носій інформації випромінювачів у зібраній конфігурації складальчерез особливості елементів його конструкції має ної одиниці для відображення цифрової змінної низьку яскравість, нерівномірність і відсутність інформації мають не менш двох різних форм у монотонності світіння, а також низький ККД і значвигляді паралелограма, при цьому зовнішні сегмене енергоспоживання. нти, що знаходяться по периметру конфігурації, В основу корисної моделі поставлене завданмають форму прямокутника зі скошеними під 45° ня вдосконалення світлового індикатора, у якому кутами на одній із широких сторін, а внутрішній за рахунок іншого його конструктивного виконання сегмент - кутові зовнішні виступи з боків сегмента у вигляді збірної конструкції, іншої конструкції нона одній з його широких сторін у вигляді рівнобедсія інформації у вигляді складальної одиниці з нареного трикутника з кутом при вершині 90°, причобору заданих оригінальних форм світлодіодівму, всі сегменти світловодів-випромінювачів зібравипромінювачів, і точкових джерел світла, забезні між собою в конфігурацію, що утворить у печується динамічність відображення інформації сукупності стилізовану цифру вісім - "8" так, що без зміни конструкції, підвищення ефективності й зовнішні сегменти розташовані скошеними кутами 5 18033 6 всередину, а внутрішній сегмент розташований форм, розміщених певним чином і об'єднаних у усередині між ними, виступи якого входять в утвозадану конфігурацію, за рахунок можливості відорені трикутні виїмки зовнішніх сегментів; - у зібрабраження змінної будь-якої інформації у вигляді ній конфігурації сегментів світловодівцифри, і/або літери й/або слова, і/або одного й випромінювачів складальної одиниці для відобрабільше рядка, і/або інших спеціальних знаків, і/або ження змінної інформації у вигляді літери й/або зображення з фіксованими фазами, дозволяє заслова й/або одного й більше рядка, і/або спеціальбезпечити динамічність відображення інформації них знаків, і/або зображення з фіксованими фазабез зміни її конструкції, підвищити ККД, ефективми, зовнішні сегменти багатокутної форми розтаність і інформативність пристрою й розширити шовані по периметру й утворюють стилізований функціональні можливості пристрою по відобрапаралелепіпед, а внутрішні - розташовані хрестоженню будь-який змінної інформації і галузей заподібне; -кожний із сегментів світловодівстосування. Конструктивне виконання в збірній випромінювачів складальної одиниці виконаний з одиниці сегмента світловода-випромінювача у листового акрилового скла, товщиною 5мм, а як вигляді плоского багатокутника заданої оригінальточкові джерела світла використані світлодіоди ної форми з оптично прозорого матеріалу з полідовжиною не більше 11мм і діаметром не більше рованими поверхнями з нанесеним на одну із ши5мм.; - він оснащений додатковими точковими роких поверхонь сегмента на відстані не менш джерелами світла одного або декількох інших ко20мм від його торця з боку знаходження точкових льорів, відмінних від основних. джерел світла випромінюючого шару дифузноУ результаті використання корисної моделі, світловідбивного покриття, при його торцевому що заявляється, забезпечується одержання техніпідсвічуванні точковими джерелами світла, забезчного результату, який полягає в забезпеченні печує підвищення ККД, ефективності й інформатидинамічності відображення інформації без зміни її вності пристрою за рахунок рівномірності й моноконструкції, підвищенні ефективності й інформатитонності світіння, навіть при великих геометричних вності пристрою за рахунок поліпшення яскравосрозмірах.. Крім того, можливість виконання світлоті, рівномірності й монотонності світіння, навіть при вого індикатора автономним або пов'язаним з кебільших геометричних розмірах, підвищенні ККД, руючим комп'ютером, у тому числі дистанційно, зниженні енергоспоживання, а також підвищенні також дозволяє підвищити ККД, ефективність і надійності, спрощенні конструкції і її компактності, розширити функціональні можливості пристрою по зменшенні ваги й товщини при будь-якій геометвідображенню будь-якої змінної інформації і галуричній зміні габаритів, і розширенні функціональзей застосування. У цілому, відмітні ознаки приних можливостей пристрою по відображенню строю, що заявляється, є суттєвими й необхідними будь-якої змінної інформації і галузей застосувандля досягнення нового технічного результату. За ня. наявними в заявників відомостями, сукупність сутМіж суттєвими ознаками корисної моделі, що тєвих ознак, що характеризують сутність заявляєзаявляється, і технічним результатом, який досямої корисної моделі, не відома з рівня техніки, що гається, існує наступний причинно-наслідковий дозволяє зробити висновок про відповідність козв'язок. Виконання конструкції світлового індикарисної моделі критерію "новизна". Світловий індитора зі складених елементів (заданої форми сегкатор, що заявляється, може бути багаторазово ментів) в одній площині невеликої товщини, до використаний у візуальних рекламно-інформаційні 10мм (товщина сегмента становить 5мм), наявсистемах, з одержанням очікуваного технічного ність більш однієї зони подання інформації, викорезультату, що дозволяє зробити висновок про її ристання компактних ефективних точкових джерел відповідність критерію "промислова застосовсвітла (світлодіодів) з низьким рівнем енергетичність". Таким чином, запропоноване технічне ріних витрат, високою надійністю роботи і їхніх різшення відповідає встановленим умовам патентоних можливостей застосування, дозволяє забезспроможності корисної моделі. печити динамічність відображення інформації без Сутність корисної моделі пояснюється кресзміни її конструкції, підвищити ефективність і інленнями, де на фіг.1 схематично зображений заформативність пристрою за рахунок поліпшення гальний вигляд складальної одиниці пропонованояскравості, рівномірності й монотонності світіння, го світлового індикатора для демонстрації забезпечити компактність конструкції в цілому, цифрової інформації; на фіг.2 - представлений знизити енергоспоживання, її вагу й товщину при варіант конструктивного виконання конфігурації з будь-якій геометричній зміні габаритів, а також набору сегментів світловодів-випромінювачів для підвищити ККД і розширити функціональні можлидемонстрації будь-якої інформації; на фіг.3 - зовості пристрою по відображенню будь-якої змінної бражений фрагмент загального вигляду пропоноінформації і галузей застосування. Збільшення ваного світлового індикатора в корпусі, збоку в геометричних розмірів виробів (довжини, ширини) розрізі; на фіг.4 - приклад виконання зовнішнього не спричиняє збільшенню товщини виробів. При сегмента світловода-випромінювача з додатковирізних геометричних розмірах товщина виробу ми світлодіодами; а на фіг.5 - приклад виконання залишається практично незмінною. Оригінальна внутрішнього сегмента світловода-випромінювача конструкція носія інформації у вигляді не менш з додатковими світлодіодами. однієї складальної одиниці, орієнтованої заданим Запропонований світловий індикатор являє чином, із точкових джерел світла, пов'язаних з собою конструкцію зі складених елементів, викоелектронним програмним блоком керування, і свінану в одній площині, і має більше однієї зони потловодів-випромінювачів у вигляді набору зовнішдання інформації. Він містить носій інформації, ніх і внутрішніх сегментів заданих оригінальних виконаний у вигляді не менш однієї складальної 7 18033 8 одиниці, що містить світловоди-випромінювачі 1 і сія інформації зовнішні сегменти багатокутної фоточкові джерела світла 2 заданого кольору, розрми розташовані по периметру й утворюють стиліташовані з торця світловодів-випромінювачів 1, зований паралелепіпед, а внутрішні -розташовані переважно перпендикулярно його поверхні, що хрестоподібне. Так само сегменти певної заданої має можливість відображення змінної будь-якої форми можуть відображати різні знаки, наприклад, інформації у вигляді цифри, і/або літери й/або розділові знаки. Точкові джерела світла 2, наприслова, і/або одного й більше рядка, і/або інших клад світлодіоди, що пов'язані з електронним проспеціальних знаків, і/або зображення з фіксованиграмним блоком керування (на кресленні не поками фазами. Носій інформації орієнтований задазаний) для керування їхньою роботою, і ним чином, наприклад прямо вертикально або з розташовані біля одного сегмента, можуть бути нахилом вправо (переважно для літер) залежно одного кольору або різних кольорів. Крім того, свівід виду інформації, що представляється. Світлотловий індикатор для розширення колірної гами до води-випромінювачі виконані у вигляді сегментів з 16млн кольорів може бути постачений додатковиоптично прозорого матеріалу з полірованими поми точковими джерелами світла 7 одного або деверхнями 1 (світлопровідний елемент), що предкількох інших кольорів, відмінних від основних 2, і ставляють собою плоскі багатокутники заданої розташованих поруч із ними (див.фіг.4, 5). Це доформи, при цьому форма кожного сегмента визназволяє одержувати різні колірні гами світлових чається видом інформації, що представляється, і її випромінювань і їхнє сполучення, що підвищує призначенням. На одній із широких поверхонь на декоративність динамічного висвітлення й розшиоптично прозорий матеріал 1 з полірованими порює функціональні можливості. Як приклад конкверхнями кожного сегмента на відстані не менш ретного виконання носія інформації, обраний як 20мм від його торця, що є оптимальним для повоптимальний, кожний із сегментів світловодівного внутрішнього відбиття випромінюваного світвипромінювачів складальної одиниці пропонується лового потоку, з боку знаходження точкових джевиконати з листового акрилового скла, товщиною рел світла нанесений випромінюючий шар 5мм. А як точкові джерела світла, що забезпечудифузно - світловідбиваючого покриття 3 суцільють високу ефективність підсвічування, можна ним, рівномірним шаром, чим досягається ефект використовувати світлодіоди заданого кольору дифузного відбиття світла. У результаті, оптично довжиною не більше 11мм і діаметром не більше прозорий матеріал з полірованими поверхнями 5мм (наприклад, світлодіоди овальні 5мм вивідні: використовується в якості світловода, а дифузноL05SMAR 04-BOG - червоні, L05 SMPBL-BOG світловідбиваюче покриття 3 - як світловипромісині, L05SMTPG 4-BOG - зелені). Запропонований нювач, що в сукупності утворює світловодсвітловий індикатор із двох сторін укладений у випромінювач. Сегменти виконані різних заданих корпус (див. Фіг.3), що забезпечує жорсткість консформ, у складальній одиниці вони у вигляді їхньотрукції, усередині якого розміщена й зафіксована го набору (із зовнішніх і внутрішніх сегментів) розскладальна одиниця зі світловодів-випромінювачів міщені між собою на певній відстані, певним зада1 з випромінюючим шаром дифузно - світловідбиним способом і об'єднані в задану конфігурацію ваючого покриття 3, і точкових джерел світла 2. носія інформації, що дозволяє при торцевому підПри цьому, корпус із захисним профілем 4 має свічуванні сегментів точковими джерелами світла несуче тильне вкриття 5, до якого кріпляться еле2 відображати різний вид змінної інформації: знаменти складальної одиниці, і лицьове прозоре кової, графічної й іншої інформації. Наприклад, вкриття 6. Причому, заявлений світловий індикасегменти 1 світловодів-випромінювачів у зібраній тор може бути автономним або пов'язаний з керуконфігурації складальної одиниці носія інформації ючим комп'ютером, у тому числі дистанційно,надля відображення цифрової змінної інформації приклад для відновлення інформації. Крім того, (див. Фіг.1) мають не менш двох різних форм у світловий індикатор може мати більше однієї зони вигляді паралелограма, при цьому зовнішні сегмеподання інформації, що перебуває в будь-якому нти, що знаходяться по периметру конфігурації, місці інформаційного поля. Наприклад унизу й/або мають форму прямокутника зі скошеними під 45° вгорі й/або праворуч і/або ліворуч від основної кутами на одній із широких сторін (див. Фіг.4), а зони може бути розміщена додаткова інформаційвнутрішній сегмент - кутові зовнішні виступи з бона зона з додатковою інформацією, (наприклад ків сегмента на одній з його широких сторін у вилоготип, або знак для товарів і послуг виробника), гляді рівнобедреного трикутника з кутом при верабо є зона подання інформації, у тому числі графішині 90° (див. Фіг.5). Причому, всі сегменти чна (зображення) із двома й більш фіксованими світловодів-випромінювачів розміщені між собою фазами. на певній відстані й зібрані в задану конфігурацію, Шляхом набору носіїв інформації заданих вищо утворюють у сукупності стилізовану цифру відів складальної одиниці, зібраних певним чином з сім - "8" так, що зовнішні сегменти розташовані окремих сегментів, є можливість виготовляти скошеними кутами всередину, а внутрішній сегбудь-який графічно-інформаційний виріб різних мент розташований усередині між ними, виступи розмірів зі швидко мінливою та змінною інформаякого входять в утворені трикутні виїмки зовнішніх цією. При цьому, зі збільшенням розміру сегмента сегментів. Або, наприклад, для відображення складальної одиниці прямо пропорціонально збізмінної інформації у вигляді літери й/або слова льшується кількість точкових джерел світла. Одй/або одного й більше рядка, і/або спеціальних нак, тому що товщина сегмента становить не знаків, і/або зображення з фіксованими фазами більш 5мм, це дозволяє виготовляти виріб в ціло(див. Фіг.2), у зібраній конфігурації сегментів 1 свіму компактним, без збільшення товщини виробу тловодів-випромінювачів складальної одиниці но 9 18033 10 при різних геометричних розмірах виробу, товщиіндикатора передбачає також можливість відобрана якого залишається практично незмінною. ження графічної інформації з фіксованими фазами Заявлений світловий індикатор працює таким (у різних фазах руху з їхньою зміною), наприклад чином. Розглянемо роботу пристрою на прикладі зображення літака у двох положеннях: що злітає й світіння носія інформації у вигляді цифрової склаприземляється поряд із цифровою інформацією. дальної одиниці, тому що принципи роботи інших її Таким чином, пропонований світловий індикаформ аналогічні. Роботу точкових джерел світла 2 тор при використанні дозволяє здійснити динамічі їхнє керування забезпечує електронний програмне відображення змінної інформації без зміни його ний блок керування (на кресленні не показаний), конструкції з високою ефективністю, інформативпрограма якого дозволяє вибірково включати ті ністю при забезпеченні енерго- і ресурсозбереабо інші точкові джерела світла 2, чим досягається ження, зниженні вагогабаритних характеристик включення різних сегментів або груп сегментів виробу й можливості виготовлення графічноскладальної одиниці, а також зміна кольору і яскінформаційного виробу різних геометричних розравості світіння. Світловий потік від точкового мірів без втрати ефективності. Збірна конструкція джерела світла 2, потрапляючи в усередину сегсвітлового індикатора зі складених елементів, вимента з оптично прозорого матеріалу з його торця, конана в одній площині, дозволяє виготовляти проходить усередині за рахунок светопроводящейого від невеликих розмірів (десятки мм) до розміго ефекту й закону повного внутрішнього відбиття рів у сотні мм, що дає можливість виконувати світлових потоків, перевідбивається між дифузійбудь-які графічно-інформаційні вироби різних геоно-дзеркальними полірованими площинами світметричних розмірів, а також набирати з нього різні ловода 1, попадає на дифузно - світловідбиваюче комбінації, що відповідають вимогам виробів рекпокриття 3, що знаходиться на одній із площини ламного, інформаційного, сигнального й іншого сегмента на відстані не менш 20мм від його торця характеру. Вироби, що виготовлені із застосуванз боку знаходження точкових джерел світла (що є ням заявленого світлового індикатора компактні, оптимальним для повного внутрішнього відбиття дуже економічні, тому що при достатній яскравості випромінюваного світлового потоку), відбивається світіння вимагають використання мінімальної кільвід її й виходить через протилежну прозору плокості джерел світла в порівнянні з аналогічними. щину, чим досягається ефект дифузійного відбитПо даній корисній моделі виготовлений дослітя. Тому що площина сегмента покрита світловіддний зразок, що пройшов успішні випробування, биваючим матеріалом 3 суцільним, рівномірним що підтвердили його працездатність і одержання шаром, світіння сегмента виходить яскравим, рівочікуваного технічного результату й позитивного ним, монотонним. Сегменти, зібрані в певну конфіефекту. Запропонований світловий індикатор могурацію й включені в електричну схему з певною же знайти застосування для відображення будьпрограмою керування, дозволяють у той або інший якої змінної інформації в галузі інформаційних момент висвітити необхідну інформацію, напритехнологій, сигнальної техніки, рекламних матеріклад, комбінацію цифр, наприклад, що відображає алів, світлових табло, покажчиків часу, температуцифру від 0 до 9 (див. Фіг.1). Сегменти світловори, атмосферного тиску, рівня радіації й тому інше. дів-випромінювачів 1 за рахунок різних кольорів Джерела інформації. світлодіодів при роботі можуть міняти колір, що 1. Быстров Ю.А. Оптоэлектронные приборы и дозволяє використовувати той самий елемент у устройства: Учебн. пособие. - М.: ИП Радиософт, різних амплуа. Можливо також зміна кольору сві2001.-С.113, рис.4.1. тіння без зміни конструкції пристрою шляхом уста2. Материалы для рекламы, полиграфии и новки поруч із основними додаткових джерел світстроительства. Аверс. Новітні технології. Програла іншого кольору. Конструкція світлового ма поставок 2001г. (прототип). 13 Комп’ютерна верстка Г. Паяльніков 18033 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
