Спосіб виготовлення гнутих гофрованих профілів з додатковими гофрами на горизонтальних стінках основних гофрів

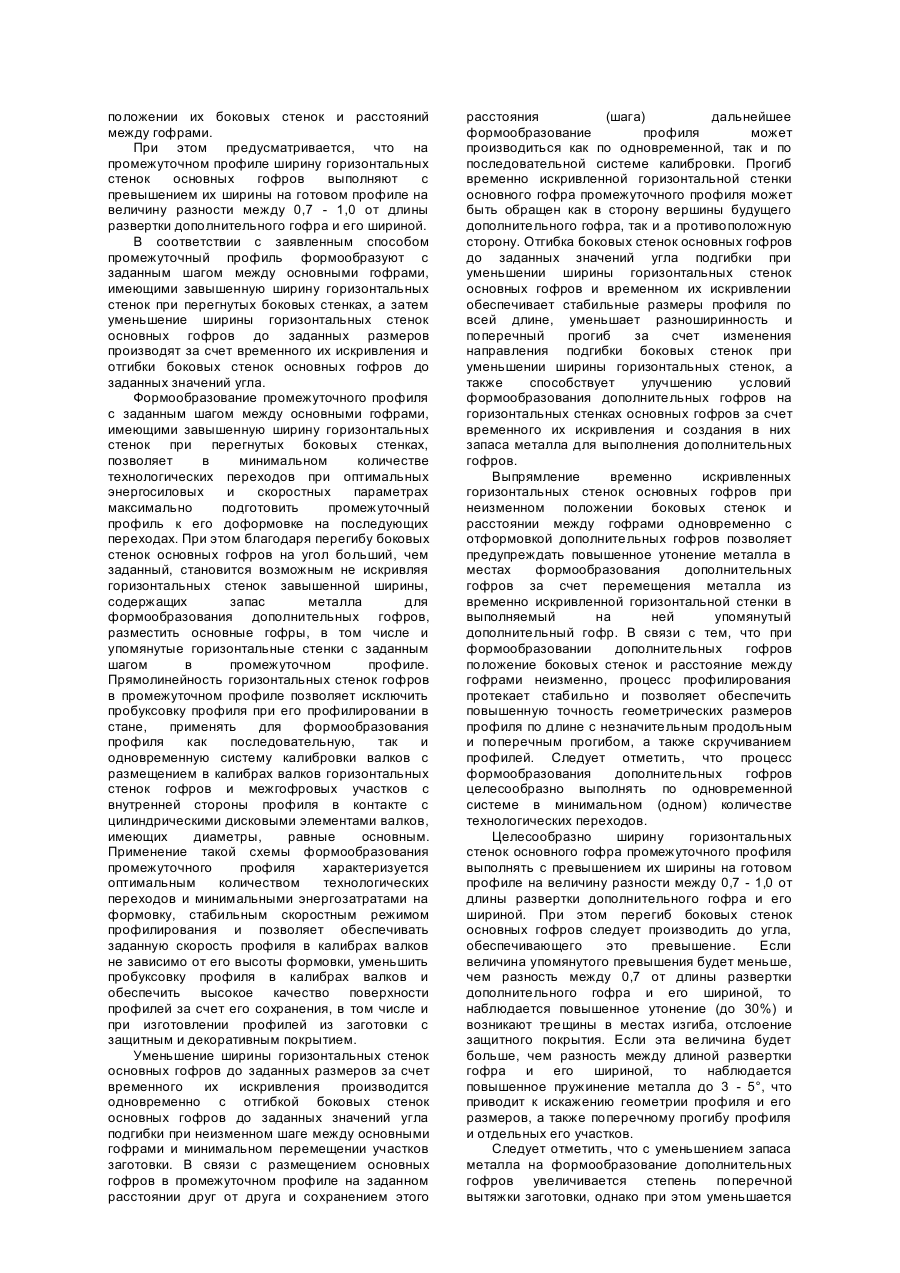

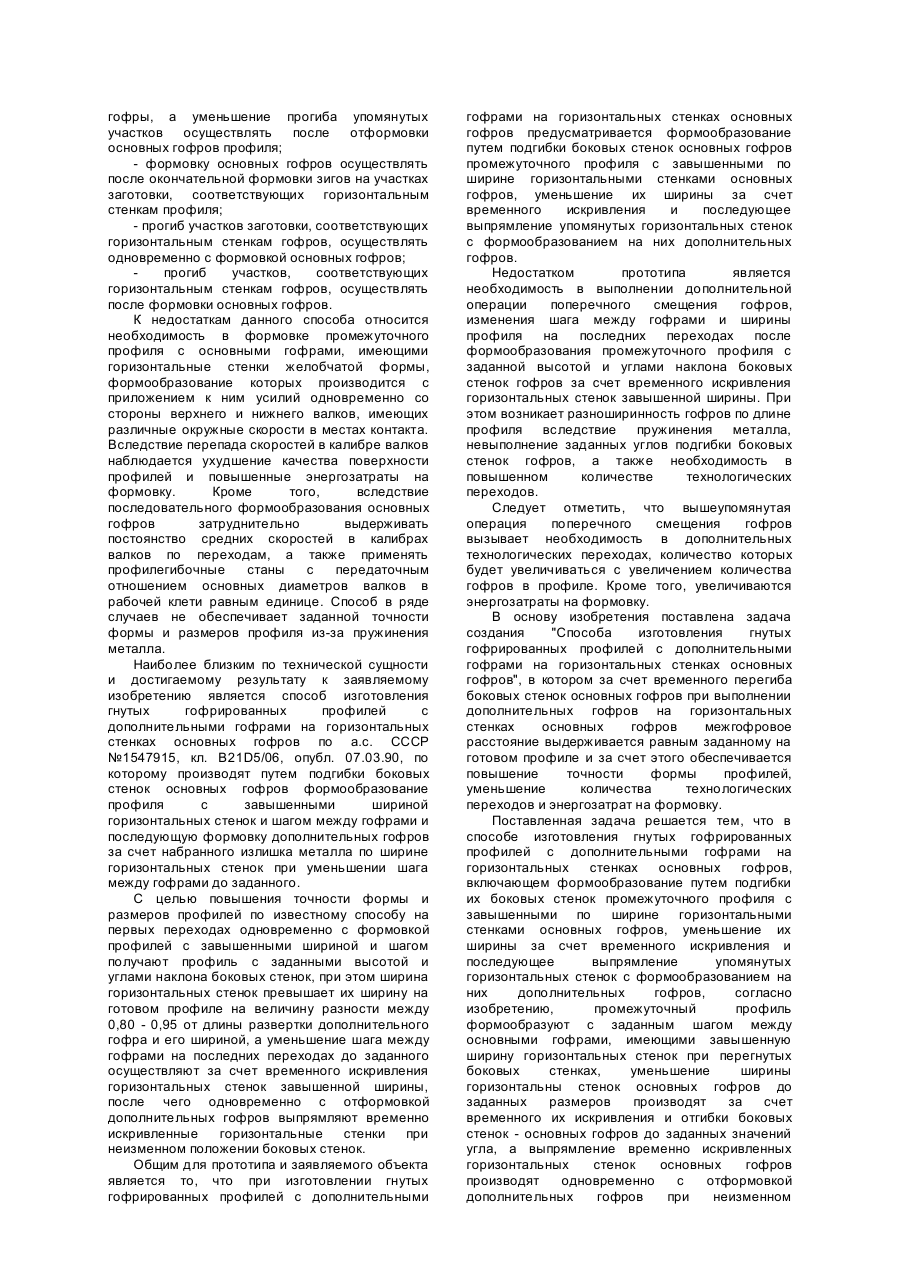

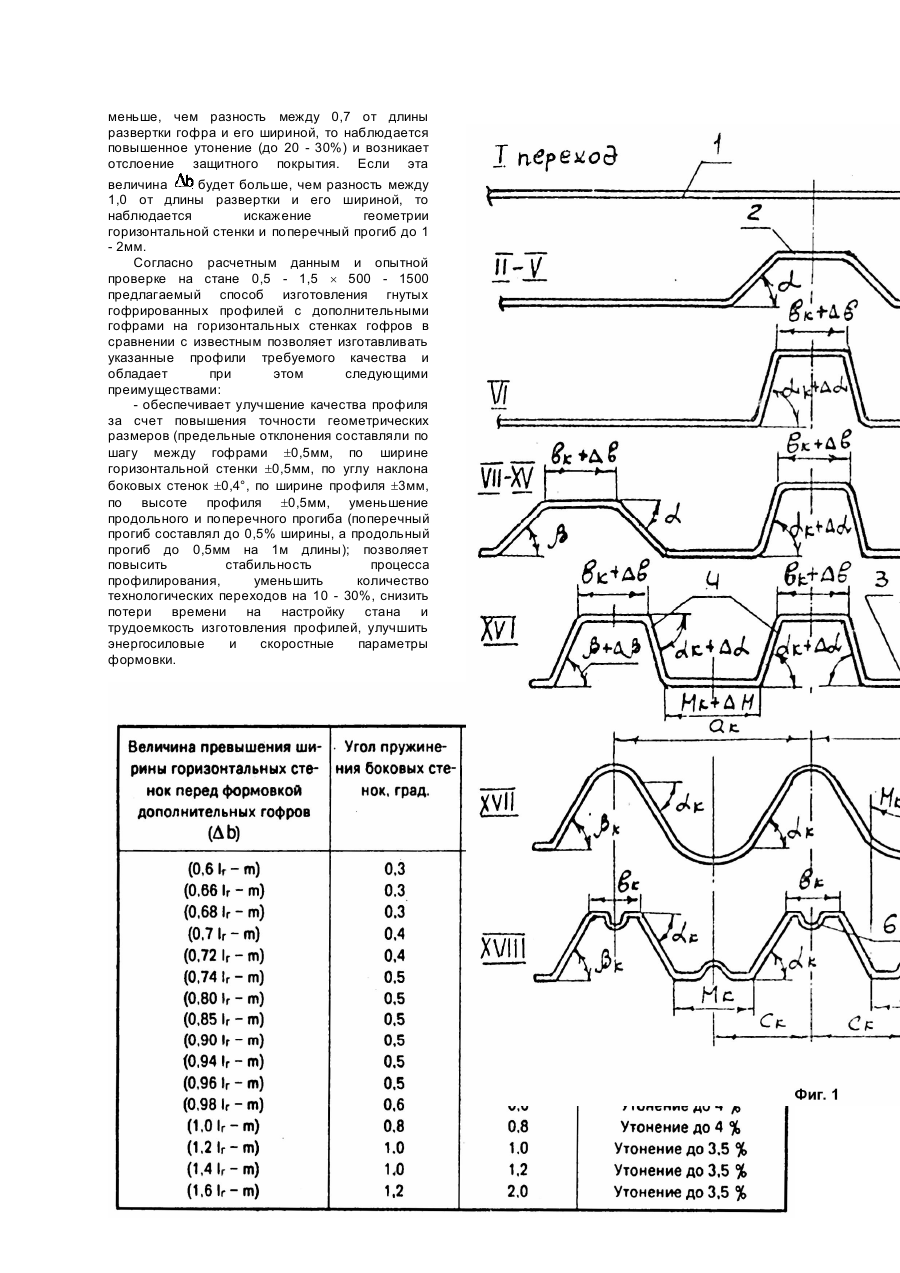

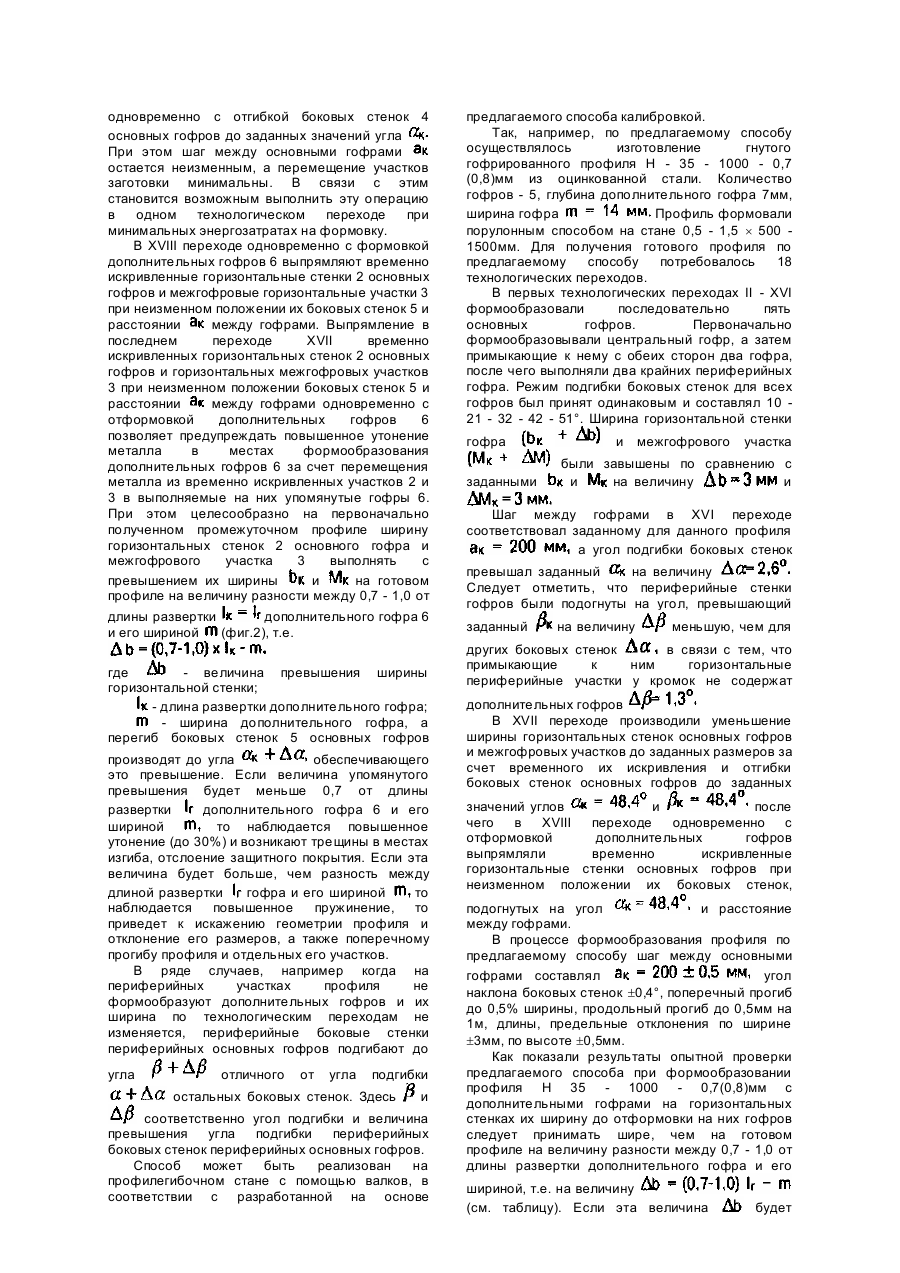

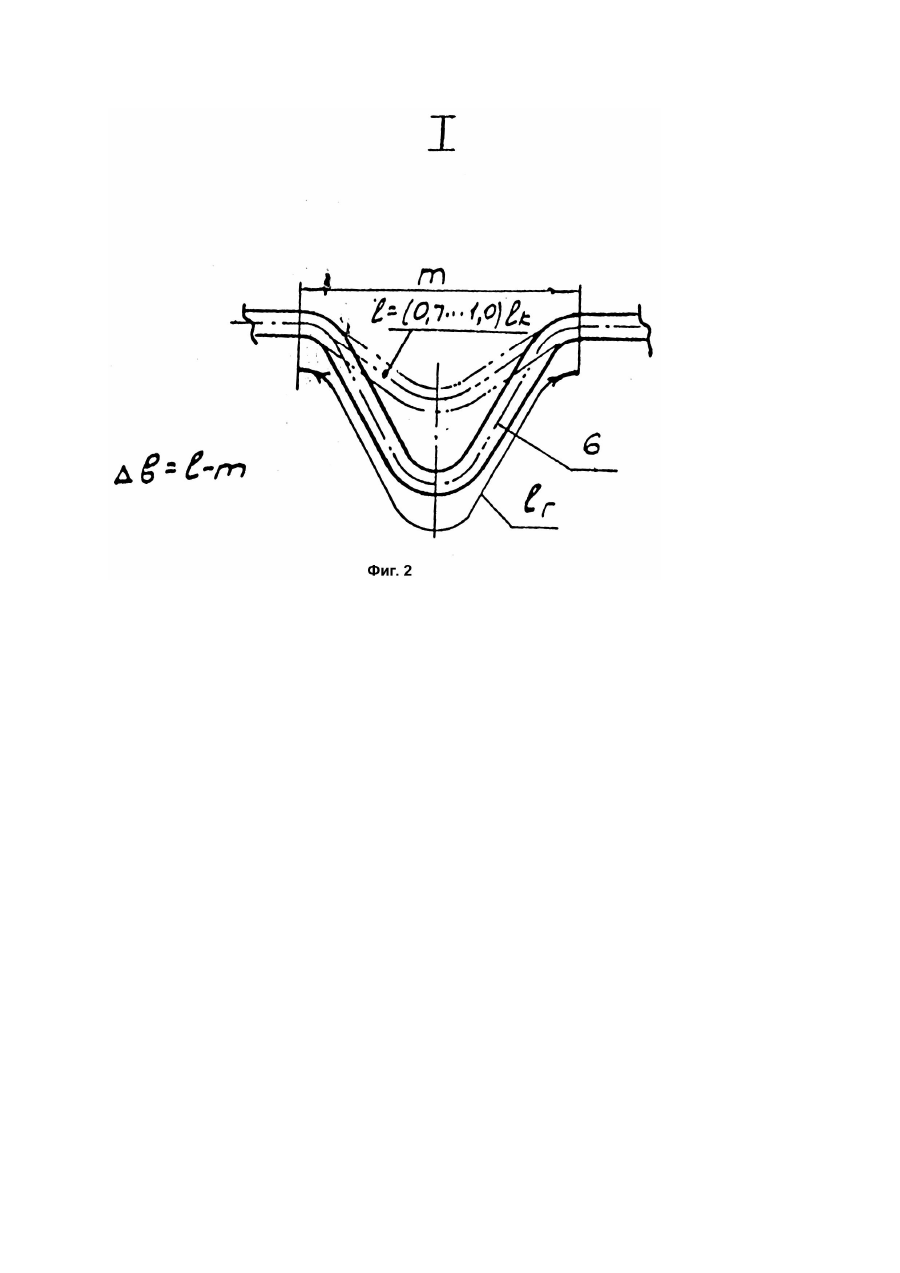

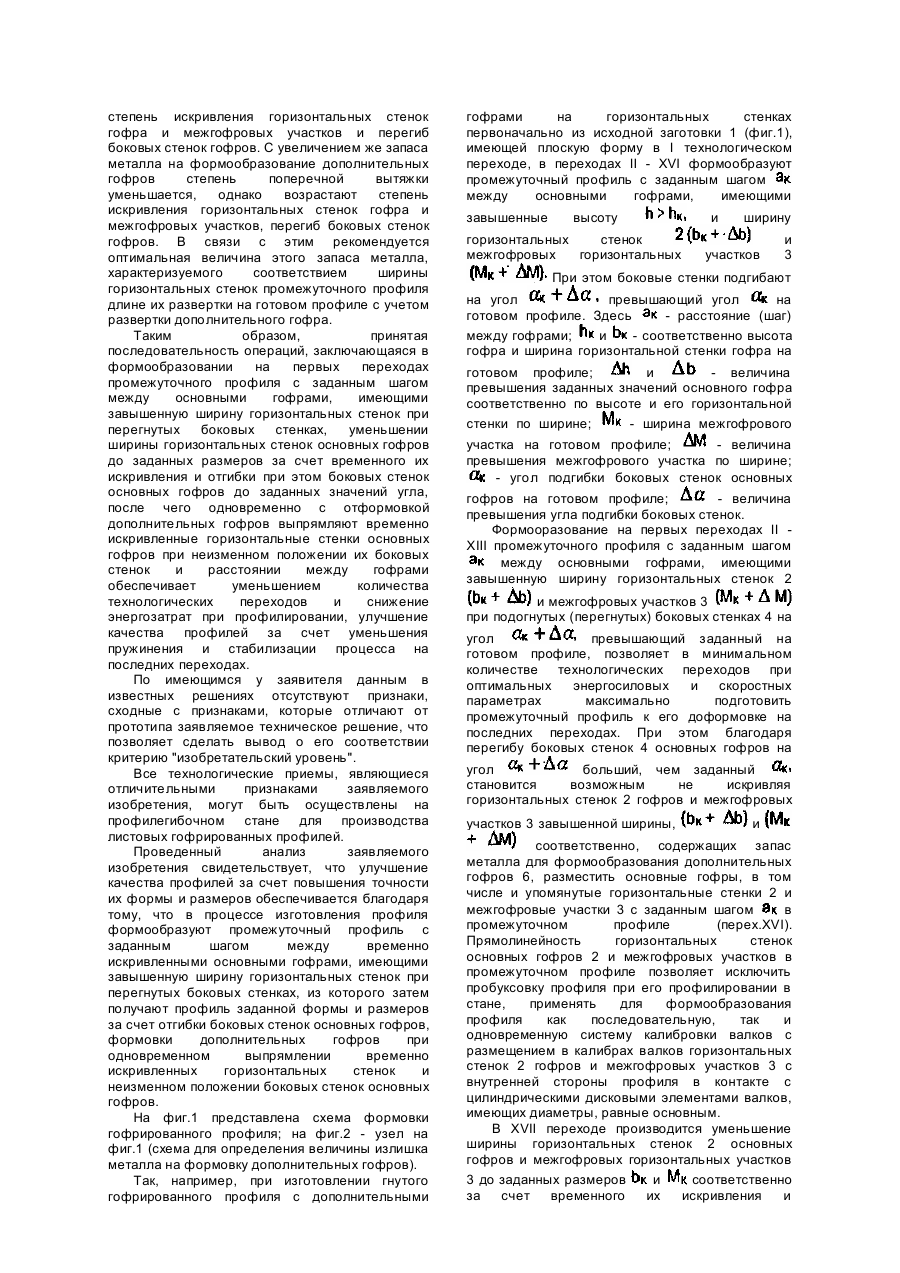

Изобретение относится к обработке металлов давлением и предназначено для использования при изготовлении гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров в валках профилегибочного стана. Известен способ изготовления гофрированных профилей по а.с. №1344457, кл. B21D5/06, опубл. 15.10.87, преимущественно с трапециевидной формой гофров, включающий последовательную подгибку элементов профиля по переходам, при котором первоначально формуют промежуточный профиль, который затем доформовывают до заданной формы и размеров. Причем промежуточный профиль формуют с гофрами уголковой формы с шириной полок, равной суммарной ширине боковой и горизонтальной стенок гофра, при этом формообразование уголковых гофров ведут до достижения расстояния между вершинами уголков мест изгиба при основании величины заданного расстояния между вершинами соответствующих углов мест изгиба на готовом профиле, а доформовку гофра до заданной формы и размеров осуществляют подгибкой во взаимно противоположных направлениях полок, уголковых профилей. К существующим недостаткам известного способа следует отнести то, что при формообразовании промежуточного профиля с гофрами уголковой формы, а также при доформовке гофров до заданной формы и размеров подгибкой во взаимно противоположных направлениях полок уголковых профилей наблюдается продольный и поперечный прогиб из-за приложения к профилю формующих сил, моменты от которых действуют в одном направлении. Кроме того, из-за продольного и поперечного прогиба и винтообразного скручивания наблюдается невыполнение заданной формы и размеров профиля, а также ухудшение качества его поверхности, повышенные энергозатраты на формовку. Существенным недостатком рассматриваемого способа является также и то, что в промежуточных переходах формообразование мест изгиба гофров производят одновременно на разных уровнях вследствие чего ухудшаются энергоскоростные параметры профилирования, возникает пробуксовка профиля в калибрах валков и ухудшается качество его поверхности. Известен способ изготовления гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров (А.с. СССР №1480920, кл. B21D5/06, опубл. 23.05.89), по которому первоначально формуют профиль с гофрами уголковой формы, а затем подгибкой полок уголковых гофров осуществляют отформовку боковых и горизонтальных стенок трапециевидных гофров. При этом с целью повышения точности геометрических размеров профиля, длину мест изгиба уголковых гофров принимают равной длине развертки дополнительных гофров, а ширину полок -равной суммарной ширине боковой и примыкающих к ней участков верхней и нижней горизонтальных стенок основных гофров, формовку гофров уголковой формы ведут до достижения расстояния между вершинами углов мест изгиба равного заданному между вершинами дополнительных гофров на готовом профиле, а на последних переходах при подгибке полок уголковых профилей осуществляют отформовку дополнительных гофров. К недостаткам данного способа относится неоправданно завышенная высота переходных форм профиля и необходимость в первоначальном увеличении высоты профиля и дальнейшем ее уменьшении на последних переходах, вследствие чего возникают значительные перепады скоростей профиля в калибре валков, а также по переходам в стане, ухудшение качества поверхности профилей вследствие пробуксовки, появление рисок и зазоров, а также необходимость в повышенном количестве технологических переходов и рабочих клетей стана, увеличенных диаметральных размерах валков и габаритах рабочих клетей и стана. Существенным недостатком данного способа является также и необходимость в подгибке вершин гофров уголковой формы в противоположном направлении подгибке этих же участков при выполнении из них дополнительных гофров. В связи с этим увеличивается утонение и ухудшается качество защитного покрытия в местах дополнительных гофров. Известен также способ производства гофрированных профилей с основными гофрами преимущественно трапециевидной формы и с зигами на горизонтальных стенках этих гофров (А.с.СССР №1335356, кл. B21D5/06, опубл. 07.09,87), по которому производят последовательную подгибку по переходам элементов основных гофров и формообразование зигов на горизонтальных стенках основных гофров, причем в процессе формовки подгибают участки, соответствующие горизонтальным стенкам гофров, в сторону вершин будущих зигов, зиги формуют на этих участках симметрично вертикальной оси участков, при этом периметры участков с зигами принимают равными периметрам этих участков на готовом профиле, а формовку мест изгиба при вершине каждого зига и мест сопряжения зигов с прилежащими участками горизонтальных стенок основных гофров осуществляют одновременно с уменьшением прогиба горизонтальных стенок до нуля. По известному способу в ряде случаев предусматривается: - ширины прогнутых горизонтальных участков в процессе формообразования выдерживать постоянными и равными ширинам горизонтальных стенок с зигами на готовом профиле; - вначале осуществлять предварительную формовку основных гофров профиля с одновременным прогибом их горизонтальных стенок в сторону вершин будущих зигов до угла между боковыми стенками и сопряженными с ними участками горизонтальных стенок, равных величине этих углов на готовом профиле, и выдерживая их постоянными, производить окончательную формовку основных гофров, а уменьшение прогиба до нуля осуществлять одновременно с окончательной формовкой основных гофров; - прогиб участков заготовки, соответствующих горизонтальным стенкам гофров, осуществлять на первых переходах, затем формовать основные гофры, а уменьшение прогиба упомянутых участков осуществлять после отформовки основных гофров профиля; - формовку основных гофров осуществлять после окончательной формовки зигов на участках заготовки, соответствующих горизонтальным стенкам профиля; - прогиб участков заготовки, соответствующих горизонтальным стенкам гофров, осуществлять одновременно с формовкой основных гофров; прогиб участков, соответствующих горизонтальным стенкам гофров, осуществлять после формовки основных гофров. К недостаткам данного способа относится необходимость в формовке промежуточного профиля с основными гофрами, имеющими горизонтальные стенки желобчатой формы, формообразование которых производится с приложением к ним усилий одновременно со стороны верхнего и нижнего валков, имеющих различные окружные скорости в местах контакта. Вследствие перепада скоростей в калибре валков наблюдается ухудшение качества поверхности профилей и повышенные энергозатраты на формовку. Кроме того, вследствие последовательного формообразования основных гофров затруднительно выдерживать постоянство средних скоростей в калибрах валков по переходам, а также применять профилегибочные станы с передаточным отношением основных диаметров валков в рабочей клети равным единице. Способ в ряде случаев не обеспечивает заданной точности формы и размеров профиля из-за пружинения металла. Наиболее близким по технической сущности и достигаемому результату к заявляемому изобретению является способ изготовления гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров по а.с. СССР №1547915, кл. B21D5/06, опубл. 07.03.90, по которому производят путем подгибки боковых стенок основных гофров формообразование профиля с завышенными шириной горизонтальных стенок и шагом между гофрами и последующую формовку дополнительных гофров за счет набранного излишка металла по ширине горизонтальных стенок при уменьшении шага между гофрами до заданного. С целью повышения точности формы и размеров профилей по известному способу на первых переходах одновременно с формовкой профилей с завышенными шириной и шагом получают профиль с заданными высотой и углами наклона боковых стенок, при этом ширина горизонтальных стенок превышает их ширину на готовом профиле на величину разности между 0,80 - 0,95 от длины развертки дополнительного гофра и его шириной, а уменьшение шага между гофрами на последних переходах до заданного осуществляют за счет временного искривления горизонтальных стенок завышенной ширины, после чего одновременно с отформовкой дополнительных гофров выпрямляют временно искривленные горизонтальные стенки при неизменном положении боковых стенок. Общим для прототипа и заявляемого объекта является то, что при изготовлении гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров предусматривается формообразование путем подгибки боковых стенок основных гофров промежуточного профиля с завышенными по ширине горизонтальными стенками основных гофров, уменьшение их ширины за счет временного искривления и последующее выпрямление упомянутых горизонтальных стенок с формообразованием на них дополнительных гофров. Недостатком прототипа является необходимость в выполнении дополнительной операции поперечного смещения гофров, изменения шага между гофрами и ширины профиля на последних переходах после формообразования промежуточного профиля с заданной высотой и углами наклона боковых стенок гофров за счет временного искривления горизонтальных стенок завышенной ширины. При этом возникает разноширинность гофров по длине профиля вследствие пружинения металла, невыполнение заданных углов подгибки боковых стенок гофров, а также необходимость в повышенном количестве технологических переходов. Следует отметить, что вышеупомянутая операция поперечного смещения гофров вызывает необходимость в дополнительных технологических переходах, количество которых будет увеличиваться с увеличением количества гофров в профиле. Кроме того, увеличиваются энергозатраты на формовку. В основу изобретения поставлена задача создания "Способа изготовления гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров", в котором за счет временного перегиба боковых стенок основных гофров при выполнении дополнительных гофров на горизонтальных стенках основных гофров межгофровое расстояние выдерживается равным заданному на готовом профиле и за счет этого обеспечивается повышение точности формы профилей, уменьшение количества технологических переходов и энергозатрат на формовку. Поставленная задача решается тем, что в способе изготовления гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках основных гофров, включающем формообразование путем подгибки их боковых стенок промежуточного профиля с завышенными по ширине горизонтальными стенками основных гофров, уменьшение их ширины за счет временного искривления и последующее выпрямление упомянутых горизонтальных стенок с формообразованием на них дополнительных гофров, согласно изобретению, промежуточный профиль формообразуют с заданным шагом между основными гофрами, имеющими завышенную ширину горизонтальных стенок при перегнутых боковых стенках, уменьшение ширины горизонтальны стенок основных гофров до заданных размеров производят за счет временного их искривления и отгибки боковых стенок - основных гофров до заданных значений угла, а выпрямление временно искривленных горизонтальных стенок основных гофров производят одновременно с отформовкой дополнительных гофров при неизменном положении их боковых стенок и расстояний между гофрами. При этом предусматривается, что на промежуточном профиле ширину горизонтальных стенок основных гофров выполняют с превышением их ширины на готовом профиле на величину разности между 0,7 - 1,0 от длины развертки дополнительного гофра и его шириной. В соответствии с заявленным способом промежуточный профиль формообразуют с заданным шагом между основными гофрами, имеющими завышенную ширину горизонтальных стенок при перегнутых боковых стенках, а затем уменьшение ширины горизонтальных стенок основных гофров до заданных размеров производят за счет временного их искривления и отгибки боковых стенок основных гофров до заданных значений угла. Формообразование промежуточного профиля с заданным шагом между основными гофрами, имеющими завышенную ширину горизонтальных стенок при перегнутых боковых стенках, позволяет в минимальном количестве технологических переходов при оптимальных энергосиловых и скоростных параметрах максимально подготовить промежуточный профиль к его доформовке на последующих переходах. При этом благодаря перегибу боковых стенок основных гофров на угол больший, чем заданный, становится возможным не искривляя горизонтальных стенок завышенной ширины, содержащих запас металла для формообразования дополнительных гофров, разместить основные гофры, в том числе и упомянутые горизонтальные стенки с заданным шагом в промежуточном профиле. Прямолинейность горизонтальных стенок гофров в промежуточном профиле позволяет исключить пробуксовку профиля при его профилировании в стане, применять для формообразования профиля как последовательную, так и одновременную систему калибровки валков с размещением в калибрах валков горизонтальных стенок гофров и межгофровых участков с внутренней стороны профиля в контакте с цилиндрическими дисковыми элементами валков, имеющих диаметры, равные основным. Применение такой схемы формообразования промежуточного профиля характеризуется оптимальным количеством технологических переходов и минимальными энергозатратами на формовку, стабильным скоростным режимом профилирования и позволяет обеспечивать заданную скорость профиля в калибрах валков не зависимо от его высоты формовки, уменьшить пробуксовку профиля в калибрах валков и обеспечить высокое качество поверхности профилей за счет его сохранения, в том числе и при изготовлении профилей из заготовки с защитным и декоративным покрытием. Уменьшение ширины горизонтальных стенок основных гофров до заданных размеров за счет временного их искривления производится одновременно с отгибкой боковых стенок основных гофров до заданных значений угла подгибки при неизменном шаге между основными гофрами и минимальном перемещении участков заготовки. В связи с размещением основных гофров в промежуточном профиле на заданном расстоянии друг от друга и сохранением этого расстояния (шага) дальнейшее формообразование профиля может производиться как по одновременной, так и по последовательной системе калибровки. Прогиб временно искривленной горизонтальной стенки основного гофра промежуточного профиля может быть обращен как в сторону вершины будущего дополнительного гофра, так и а противоположную сторону. Отгибка боковых стенок основных гофров до заданных значений угла подгибки при уменьшении ширины горизонтальных стенок основных гофров и временном их искривлении обеспечивает стабильные размеры профиля по всей длине, уменьшает разноширинность и поперечный прогиб за счет изменения направления подгибки боковых стенок при уменьшении ширины горизонтальных стенок, а также способствует улучшению условий формообразования дополнительных гофров на горизонтальных стенках основных гофров за счет временного их искривления и создания в них запаса металла для выполнения дополнительных гофров. Выпрямление временно искривленных горизонтальных стенок основных гофров при неизменном положении боковых стенок и расстоянии между гофрами одновременно с отформовкой дополнительных гофров позволяет предупреждать повышенное утонение металла в местах формообразования дополнительных гофров за счет перемещения металла из временно искривленной горизонтальной стенки в выполняемый на ней упомянутый дополнительный гофр. В связи с тем, что при формообразовании дополнительных гофров положение боковых стенок и расстояние между гофрами неизменно, процесс профилирования протекает стабильно и позволяет обеспечить повышенную точность геометрических размеров профиля по длине с незначительным продольным и поперечным прогибом, а также скручиванием профилей. Следует отметить, что процесс формообразования дополнительных гофров целесообразно выполнять по одновременной системе в минимальном (одном) количестве технологических переходов. Целесообразно ширину горизонтальных стенок основного гофра промежуточного профиля выполнять с превышением их ширины на готовом профиле на величину разности между 0,7 - 1,0 от длины развертки дополнительного гофра и его шириной. При этом перегиб боковых стенок основных гофров следует производить до угла, обеспечивающего это превышение. Если величина упомянутого превышения будет меньше, чем разность между 0,7 от длины развертки дополнительного гофра и его шириной, то наблюдается повышенное утонение (до 30%) и возникают трещины в местах изгиба, отслоение защитного покрытия. Если эта величина будет больше, чем разность между длиной развертки гофра и его шириной, то наблюдается повышенное пружинение металла до 3 - 5°, что приводит к искажению геометрии профиля и его размеров, а также поперечному прогибу профиля и отдельных его участков. Следует отметить, что с уменьшением запаса металла на формообразование дополнительных гофров увеличивается степень поперечной вытяжки заготовки, однако при этом уменьшается степень искривления горизонтальных стенок гофра и межгофровых участков и перегиб боковых стенок гофров. С увеличением же запаса металла на формообразование дополнительных гофров степень поперечной вытяжки уменьшается, однако возрастают степень искривления горизонтальных стенок гофра и межгофровых участков, перегиб боковых стенок гофров. В связи с этим рекомендуется оптимальная величина этого запаса металла, характеризуемого соответствием ширины горизонтальных стенок промежуточного профиля длине их развертки на готовом профиле с учетом развертки дополнительного гофра. Таким образом, принятая последовательность операций, заключающаяся в формообразовании на первых переходах промежуточного профиля с заданным шагом между основными гофрами, имеющими завышенную ширину горизонтальных стенок при перегнутых боковых стенках, уменьшении ширины горизонтальных стенок основных гофров до заданных размеров за счет временного их искривления и отгибки при этом боковых стенок основных гофров до заданных значений угла, после чего одновременно с отформовкой дополнительных гофров выпрямляют временно искривленные горизонтальные стенки основных гофров при неизменном положении их боковых стенок и расстоянии между гофрами обеспечивает уменьшением количества технологических переходов и снижение энергозатрат при профилировании, улучшение качества профилей за счет уменьшения пружинения и стабилизации процесса на последних переходах. По имеющимся у заявителя данным в известных решениях отсутствуют признаки, сходные с признаками, которые отличают от прототипа заявляемое техническое решение, что позволяет сделать вывод о его соответствии критерию "изобретательский уровень". Все технологические приемы, являющиеся отличительными признаками заявляемого изобретения, могут быть осуществлены на профилегибочном стане для производства листовых гофрированных профилей. Проведенный анализ заявляемого изобретения свидетельствует, что улучшение качества профилей за счет повышения точности их формы и размеров обеспечивается благодаря тому, что в процессе изготовления профиля формообразуют промежуточный профиль с заданным шагом между временно искривленными основными гофрами, имеющими завышенную ширину горизонтальных стенок при перегнутых боковых стенках, из которого затем получают профиль заданной формы и размеров за счет отгибки боковых стенок основных гофров, формовки дополнительных гофров при одновременном выпрямлении временно искривленных горизонтальных стенок и неизменном положении боковых стенок основных гофров. На фиг.1 представлена схема формовки гофрированного профиля; на фиг.2 - узел на фиг.1 (схема для определения величины излишка металла на формовку дополнительных гофров). Так, например, при изготовлении гнутого гофрированного профиля с дополнительными гофрами на горизонтальных стенках первоначально из исходной заготовки 1 (фиг.1), имеющей плоскую форму в I технологическом переходе, в переходах II - XVI формообразуют промежуточный профиль с заданным шагом между основными гофрами, имеющими завышенные высоту горизонтальных стенок межгофровых горизонтальных и ширину участков и 3 При этом боковые стенки подгибают на угол превышающий угол на готовом профиле. Здесь - расстояние (шаг) между гофрами; и - соответственно высота гофра и ширина горизонтальной стенки гофра на готовом профиле; и - величина превышения заданных значений основного гофра соответственно по высоте и его горизонтальной стенки по ширине; - ширина межгофрового участка на готовом профиле; - величина превышения межгофрового участка по ширине; - угол подгибки боковых стенок основных гофров на готовом профиле; - величина превышения угла подгибки боковых стенок. Формооразование на первых переходах II XIII промежуточного профиля с заданным шагом между основными гофрами, имеющими завышенную ширину горизонтальных стенок 2 и межгофровых участков 3 при подогнутых (перегнутых) боковых стенках 4 на угол превышающий заданный на готовом профиле, позволяет в минимальном количестве технологических переходов при оптимальных энергосиловых и скоростных параметрах максимально подготовить промежуточный профиль к его доформовке на последних переходах. При этом благодаря перегибу боковых стенок 4 основных гофров на угол больший, чем заданный становится возможным не искривляя горизонтальных стенок 2 гофров и межгофровых участков 3 завышенной ширины, и соответственно, содержащих запас металла для формообразования дополнительных гофров 6, разместить основные гофры, в том числе и упомянутые горизонтальные стенки 2 и межгофровые участки 3 с заданным шагом в промежуточном профиле (перех.XVI). Прямолинейность горизонтальных стенок основных гофров 2 и межгофровых участков в промежуточном профиле позволяет исключить пробуксовку профиля при его профилировании в стане, применять для формообразования профиля как последовательную, так и одновременную систему калибровки валков с размещением в калибрах валков горизонтальных стенок 2 гофров и межгофровых участков 3 с внутренней стороны профиля в контакте с цилиндрическими дисковыми элементами валков, имеющих диаметры, равные основным. В XVII переходе производится уменьшение ширины горизонтальных стенок 2 основных гофров и межгофровых горизонтальных участков 3 до заданных размеров и соответственно за счет временного их искривления и одновременно с отгибкой боковых стенок 4 основных гофров до заданных значений угла При этом шаг между основными гофрами остается неизменным, а перемещение участков заготовки минимальны. В связи с этим становится возможным выполнить эту операцию в одном технологическом переходе при минимальных энергозатратах на формовку. В XVIII переходе одновременно с формовкой дополнительных гофров 6 выпрямляют временно искривленные горизонтальные стенки 2 основных гофров и межгофровые горизонтальные участки 3 при неизменном положении их боковых стенок 5 и расстоянии между гофрами. Выпрямление в последнем переходе XVII временно искривленных горизонтальных стенок 2 основных гофров и горизонтальных межгофровых участков 3 при неизменном положении боковых стенок 5 и расстоянии между гофрами одновременно с отформовкой дополнительных гофров 6 позволяет предупреждать повышенное утонение металла в местах формообразования дополнительных гофров 6 за счет перемещения металла из временно искривленных участков 2 и 3 в выполняемые на них упомянутые гофры 6. При этом целесообразно на первоначально полученном промежуточном профиле ширину горизонтальных стенок 2 основного гофра и межгофрового участка 3 выполнять с превышением их ширины и на готовом профиле на величину разности между 0,7 - 1,0 от длины развертки дополнительного гофра 6 и его шириной (фиг.2), т.е. где - величина превышения ширины горизонтальной стенки; - длина развертки дополнительного гофра; - ширина дополнительного гофра, а перегиб боковых стенок 5 основных гофров производят до угла обеспечивающего это превышение. Если величина упомянутого превышения будет меньше 0,7 от длины развертки дополнительного гофра 6 и его шириной то наблюдается повышенное утонение (до 30%) и возникают трещины в местах изгиба, отслоение защитного покрытия. Если эта величина будет больше, чем разность между длиной развертки гофра и его шириной то наблюдается повышенное пружинение, то приведет к искажению геометрии профиля и отклонение его размеров, а также поперечному прогибу профиля и отдельных его участков. В ряде случаев, например когда на периферийных участках профиля не формообразуют дополнительных гофров и их ширина по технологическим переходам не изменяется, периферийные боковые стенки периферийных основных гофров подгибают до угла отличного от угла подгибки остальных боковых стенок. Здесь и соответственно угол подгибки и величина превышения угла подгибки периферийных боковых стенок периферийных основных гофров. Способ может быть реализован на профилегибочном стане с помощью валков, в соответствии с разработанной на основе предлагаемого способа калибровкой. Так, например, по предлагаемому способу осуществлялось изготовление гнутого гофрированного профиля Н - 35 - 1000 - 0,7 (0,8)мм из оцинкованной стали. Количество гофров - 5, глубина дополнительного гофра 7мм, ширина гофра Профиль формовали порулонным способом на стане 0,5 - 1,5 ´ 500 1500мм. Для получения готового профиля по предлагаемому способу потребовалось 18 технологических переходов. В первых технологических переходах II - XVI формообразовали последовательно пять основных гофров. Первоначально формообразовывали центральный гофр, а затем примыкающие к нему с обеих сторон два гофра, после чего выполняли два крайних периферийных гофра. Режим подгибки боковых стенок для всех гофров был принят одинаковым и составлял 10 21 - 32 - 42 - 51°. Ширина горизонтальной стенки гофра заданными и межгофрового участка были завышены по сравнению с и на величину и Шаг между гофрами в XVI переходе соответствовал заданному для данного профиля а угол подгибки боковых стенок превышал заданный на величину Следует отметить, что периферийные стенки гофров были подогнуты на угол, превышающий заданный на величину меньшую, чем для других боковых стенок в связи с тем, что примыкающие к ним горизонтальные периферийные участки у кромок не содержат дополнительных гофров В XVII переходе производили уменьшение ширины горизонтальных стенок основных гофров и межгофровых участков до заданных размеров за счет временного их искривления и отгибки боковых стенок основных гофров до заданных значений углов и после чего в XVIII переходе одновременно с отформовкой дополнительных гофров выпрямляли временно искривленные горизонтальные стенки основных гофров при неизменном положении их боковых стенок, подогнутых на угол и расстояние между гофрами. В процессе формообразования профиля по предлагаемому способу шаг между основными гофрами составлял угол наклона боковых стенок ±0,4°, поперечный прогиб до 0,5% ширины, продольный прогиб до 0,5мм на 1м, длины, предельные отклонения по ширине ±3мм, по высоте ±0,5мм. Как показали результаты опытной проверки предлагаемого способа при формообразовании профиля Н 35 - 1000 - 0,7(0,8)мм с дополнительными гофрами на горизонтальных стенках их ширину до отформовки на них гофров следует принимать шире, чем на готовом профиле на величину разности между 0,7 - 1,0 от длины развертки дополнительного гофра и его шириной, т.е. на величину (см. таблицу). Если эта величина будет меньше, чем разность между 0,7 от длины развертки гофра и его шириной, то наблюдается повышенное утонение (до 20 - 30%) и возникает отслоение защитного покрытия. Если эта величина будет больше, чем разность между 1,0 от длины развертки и его шириной, то наблюдается искажение геометрии горизонтальной стенки и поперечный прогиб до 1 - 2мм. Согласно расчетным данным и опытной проверке на стане 0,5 - 1,5 ´ 500 - 1500 предлагаемый способ изготовления гнутых гофрированных профилей с дополнительными гофрами на горизонтальных стенках гофров в сравнении с известным позволяет изготавливать указанные профили требуемого качества и обладает при этом следующими преимуществами: - обеспечивает улучшение качества профиля за счет повышения точности геометрических размеров (предельные отклонения составляли по шагу между гофрами ±0,5мм, по ширине горизонтальной стенки ±0,5мм, по углу наклона боковых стенок ±0,4°, по ширине профиля ±3мм, по высоте профиля ±0,5мм, уменьшение продольного и поперечного прогиба (поперечный прогиб составлял до 0,5% ширины, а продольный прогиб до 0,5мм на 1м длины); позволяет повысить стабильность процесса профилирования, уменьшить количество технологических переходов на 10 - 30%, снизить потери времени на настройку стана и трудоемкость изготовления профилей, улучшить энергосиловые и скоростные параметры формовки.
