Антиковзувач для взуття

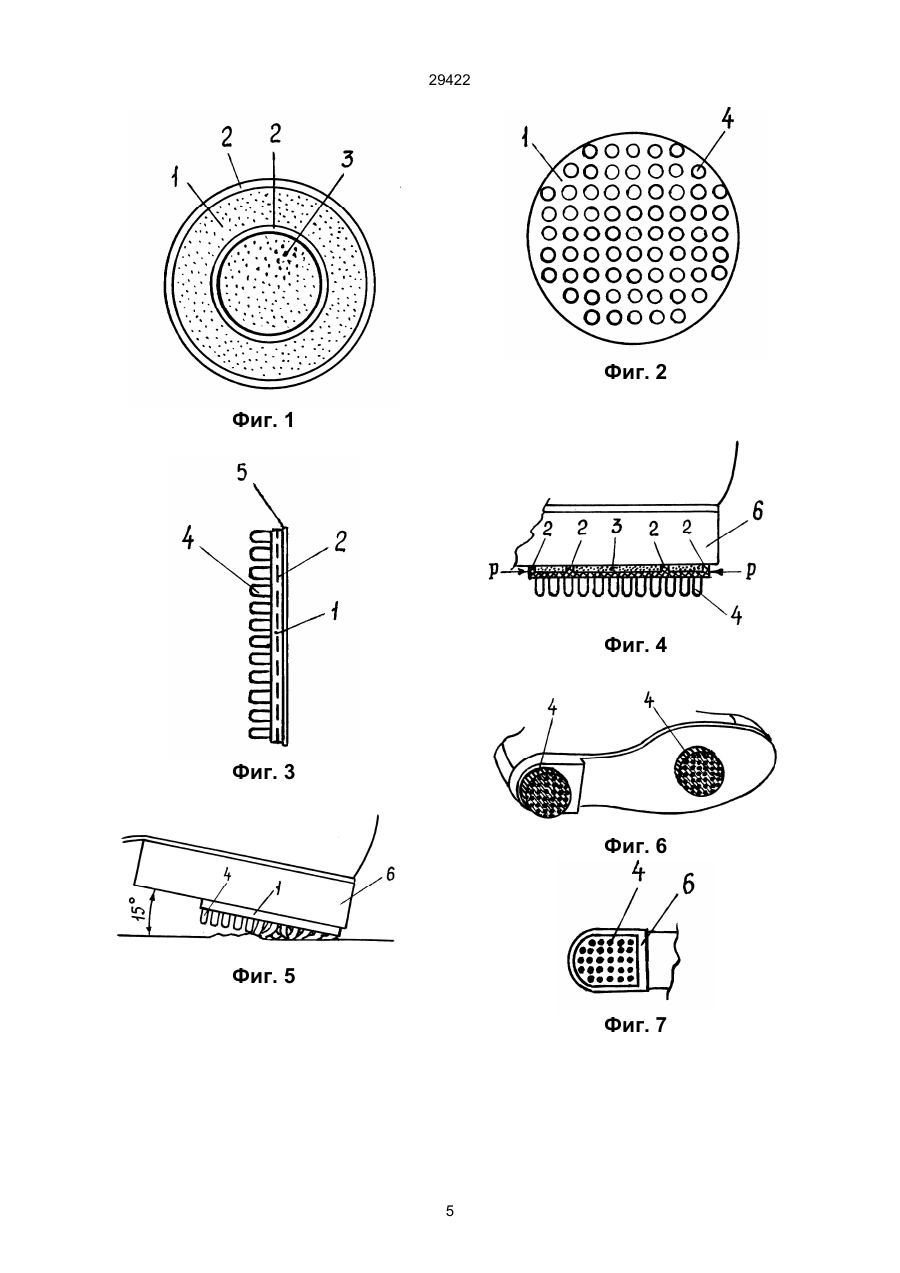

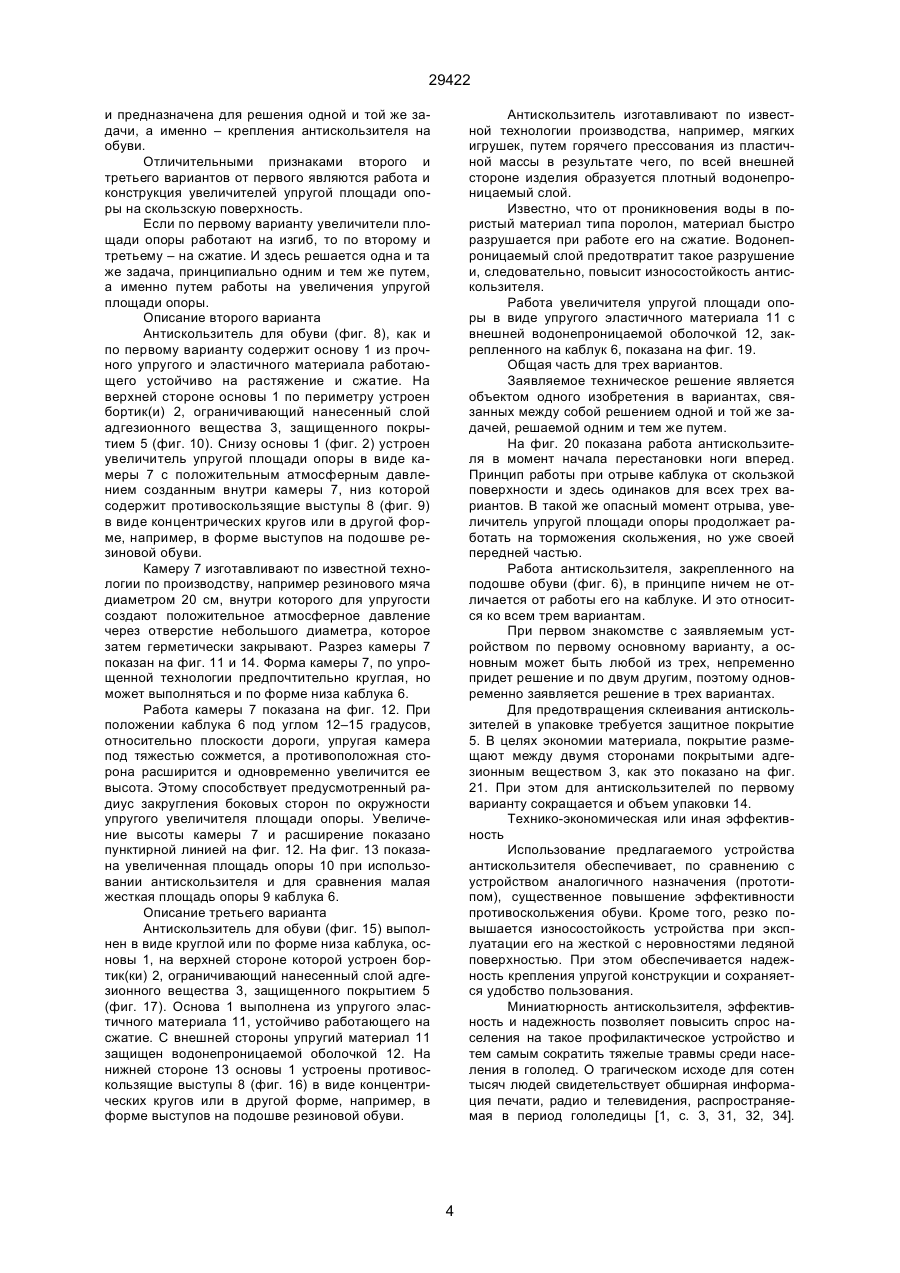

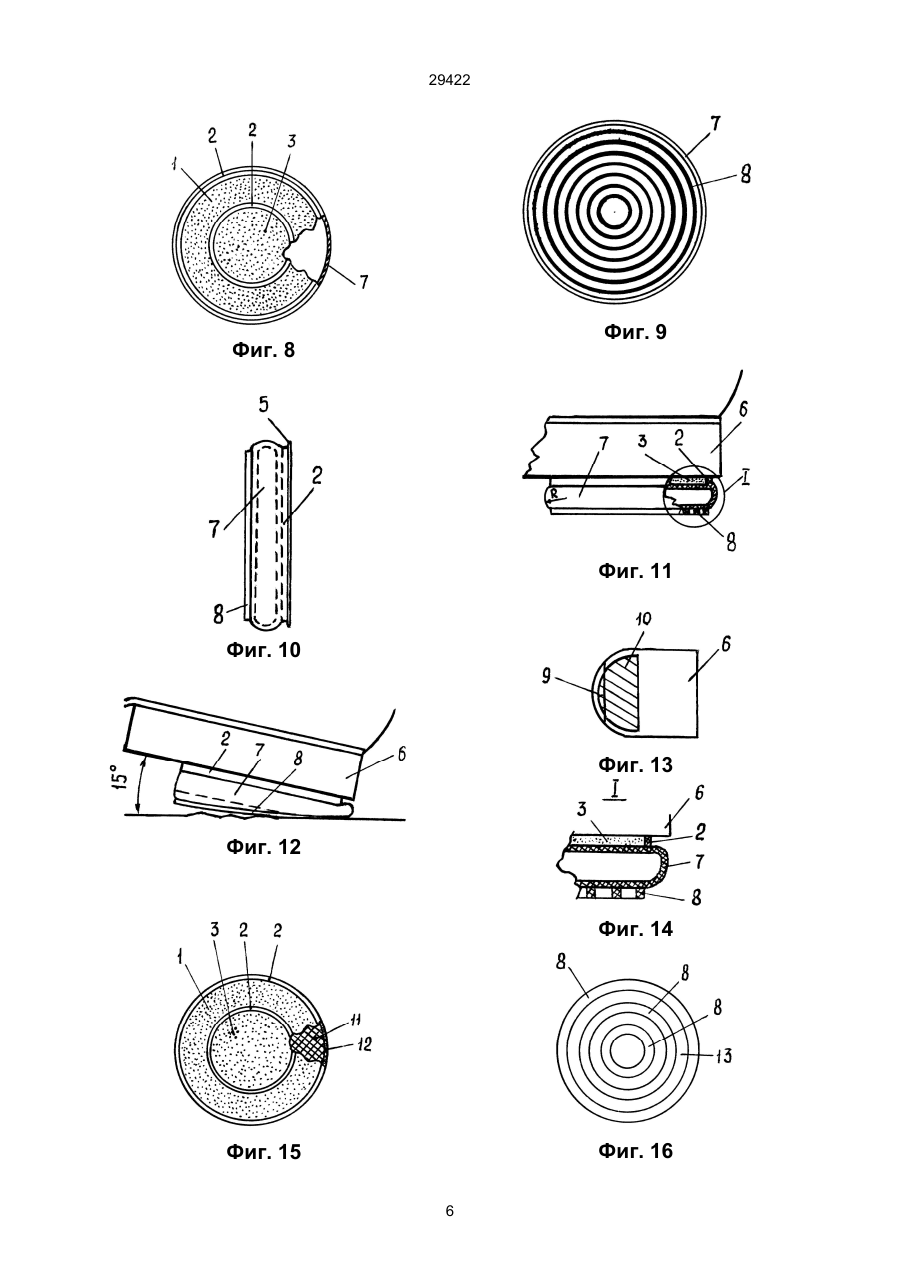

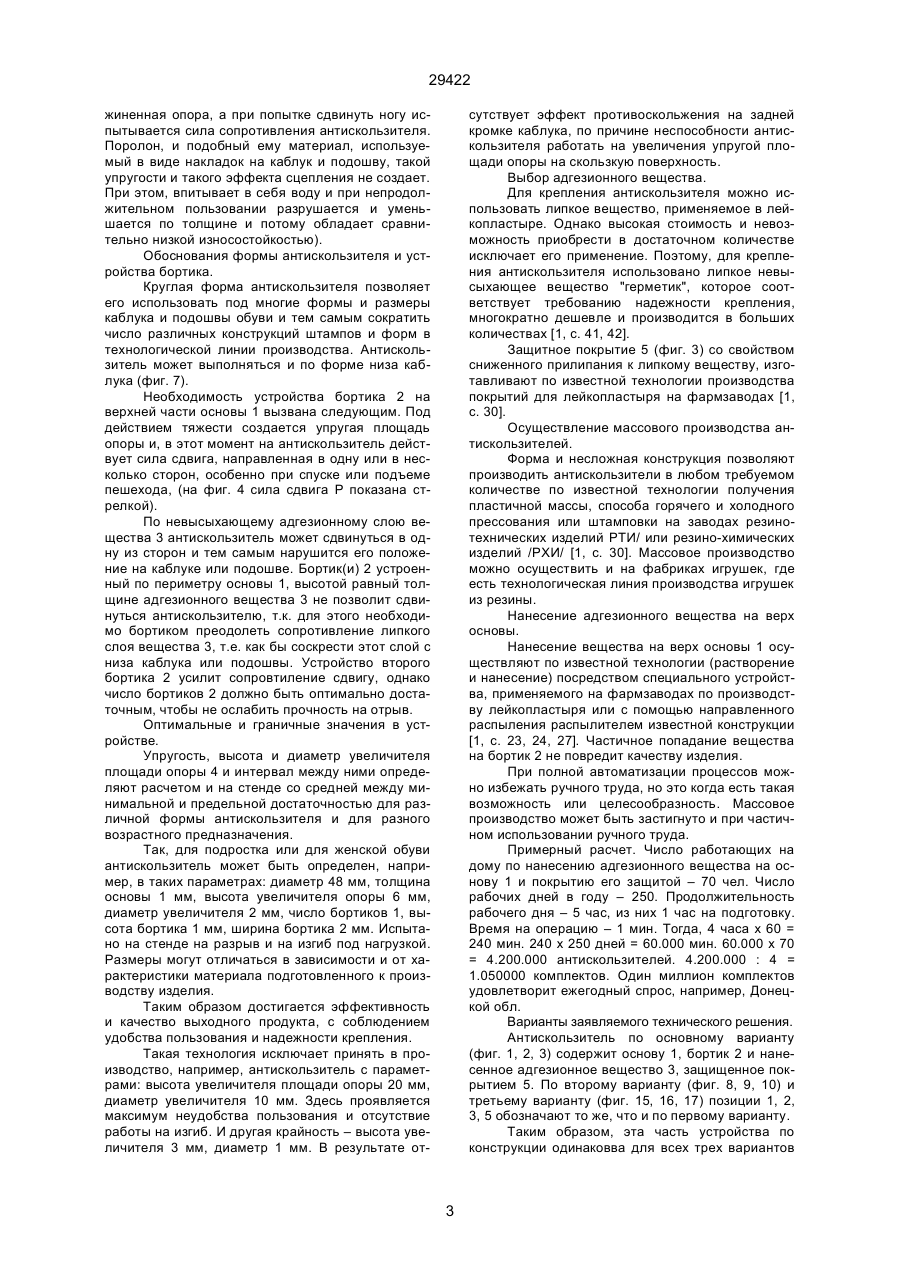

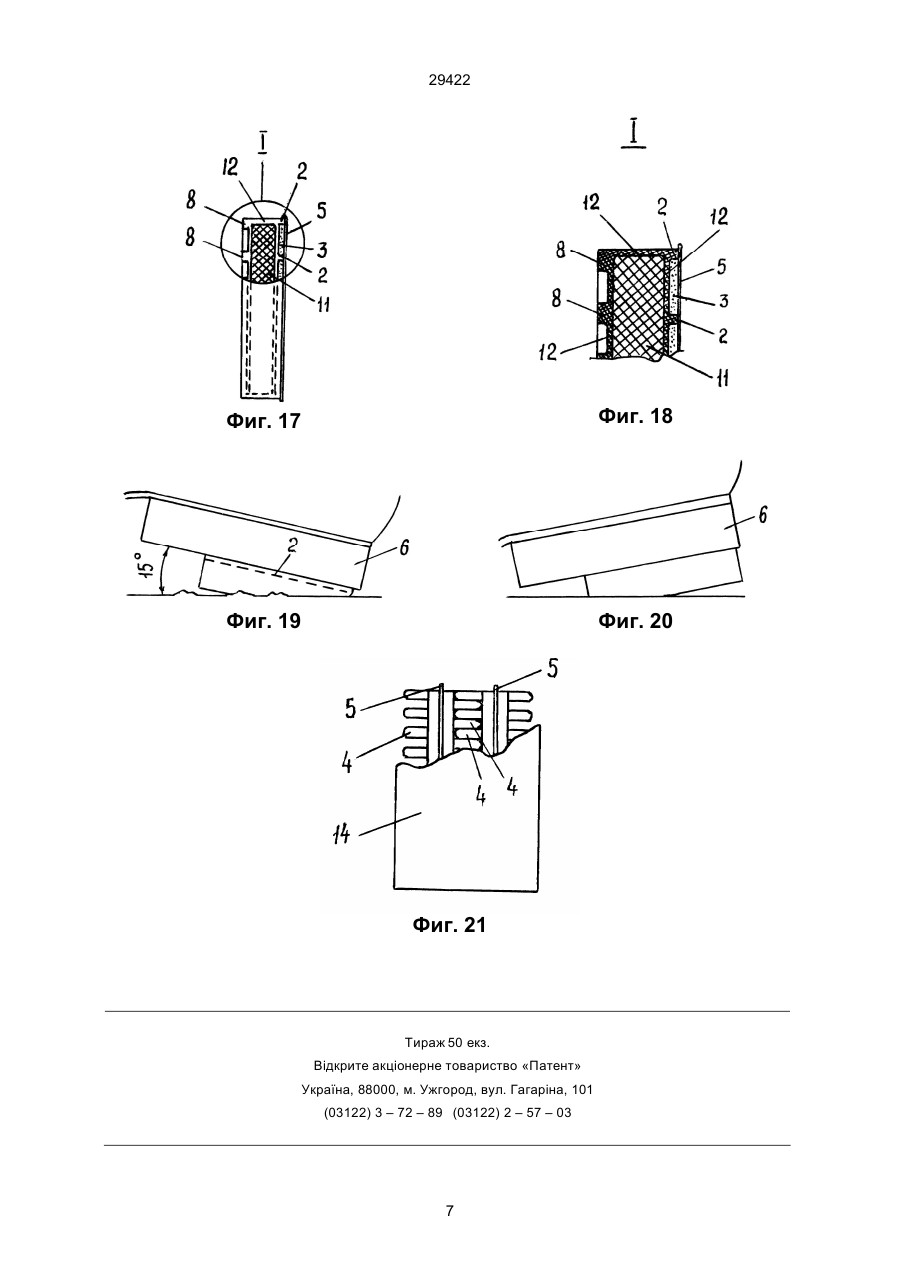

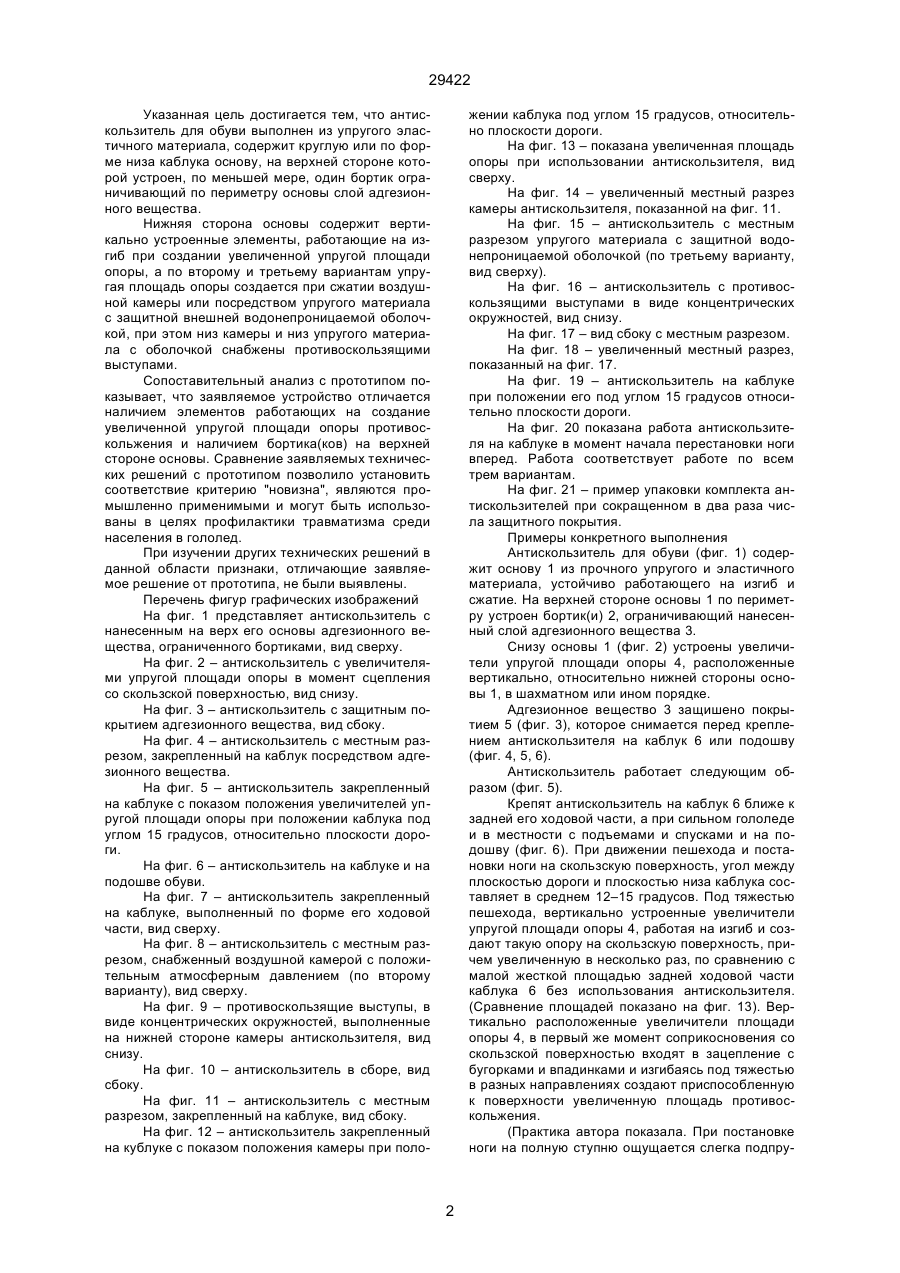

Антискользитель для обуви, содержащий основу с нанесенным с двух сторон слоем адгезионного вещества, на одном из которых закреплено защитное покрытие, а на другом – противоскользящий слой, отличающийся тем, что он выполнен из эластичного материала, например, из пластичной резиновой смеси, в виде круглой или по форме низа каблука цельной накладки, причем адгезионный слой со стороны защитного покрытия ограничен по периметру, по меньшей мере, одним бортиком, высотой, равной толщине слоя, а противоскользящий слой выполнен в виде накладки с эластичными шипами или эластичной плоской камеры, наполненной воздухом, с радиусом закругления наружу от центра по горизонтали, или в виде цельной накладки, низ которой содержит плоскую упругую подушку, выполненную, например, из ячеистого упругого материала на основе натурального или синтетического каучука, при этом наружная поверхность накладки покрыта влагонепроницаемым слоем, а низ камеры и низ подушки снабжены противоскользящими выступами. Ю (13) 29422 (11) UA ким антискользителем. Ледяная твердость этот противоскользящий слой сотрет, сгладит и пешеход может незаметить наступившую опасную потерю эффекта противоскольжения, причем полный износ наступит значительно раньше и именно на задней части ленты. Незначительная толщина ленты, закрепленной на заднюю часть каблука, при ее сжатии не может увеличить площадь опоры на скользкую поверхность, а увеличение площади опоры за счет существенного увеличения толщины ленты не позволит свернуть ее в рулон. Кроме этого, толщина ленты увеличенная за счет использования упругого материала потребует и нового подхода к креплению на обувь посредством адгезионного вещества, т.к. на такой упругий достаточной толщины элемент будет воздействовать сила сдвига в момент его работы при движении пешехода, а это отразится на надежность крепления. Целью изобретения является повышение эффективности противоскользящего устройства для обуви за счет работы устройства на создание увеличенной упругой площади опоры на задней ходовой части каблука и на подошве в опасный момент касания этой опорой скользкой поверхности, и повышение износостойкости за счет использования прочного эластичного материала устойчиво работающего на изгиб и сжатие, при сохранении надежности крепления и удобства пользования. (19) Изобретение относится к легкой промышленности и может быть использовано в целях профилактики травматизма среди населения во время гололедицы. Наиболее близким техническим решением, выбранным в качестве прототипа, является устройство для обуви, содержащее ленту из ткани с двусторонним адгезионным покрытием, с одной стороны которой закреплен противоскользящий слой, а с другой защитный слой от склеивания ленты при сматывании в рулон [1]. Толщина ленты незначительная. При использовании, с оторванной части ленты снимают защитный слой и крепят эту часть на подошву обуви и на каблук посредством адгезионного вещества. Здесь достигнуто удобство пользования устройством, которое к тому же и не портит внешний вид обуви. Однако, известная конструкция имеет следующие недостатки. Известно, что пешеход в гололедицу в большинстве случаях падает назад. Это объясняется тем, что жесткая площадь задней ходовой части каблука, которая в момент опоры на скользскую ледяную поверхность под углом 12–15 градусов весьма мала, что и является основной причиной падения пешехода. Противоскользящий слой ленты, покрытый абразивными частицами, может обеспечить только кратковременное безопасное пользование та C2 ______________________________ 29422 Указанная цель достигается тем, что антискользитель для обуви выполнен из упругого эластичного материала, содержит круглую или по форме низа каблука основу, на верхней стороне которой устроен, по меньшей мере, один бортик ограничивающий по периметру основы слой адгезионного вещества. Нижняя сторона основы содержит вертикально устроенные элементы, работающие на изгиб при создании увеличенной упругой площади опоры, а по второму и третьему вариантам упругая площадь опоры создается при сжатии воздушной камеры или посредством упругого материала с защитной внешней водонепроницаемой оболочкой, при этом низ камеры и низ упругого материала с оболочкой снабжены противоскользящими выступами. Сопоставительный анализ с прототипом показывает, что заявляемое устройство отличается наличием элементов работающих на создание увеличенной упругой площади опоры противоскольжения и наличием бортика(ков) на верхней сторонеосновы. Сравнение заявляемых технических решений с прототипом позволило установить соответствие критерию "новизна", являются промышленно применимыми и могут быть использованы в целях профилактики травматизма среди населения в гололед. При изучении других технических решений в данной области признаки, отличающие заявляемое решение от прототипа, не были выявлены. Перечень фигур графических изображений На фиг. 1 представляет антискользитель с нанесенным на верх его основы адгезионного вещества, ограниченного бортиками, вид сверху. На фиг. 2 – антискользитель с увеличителями упругой площади опоры в момент сцепления со скользской поверхностью, вид снизу. На фиг. 3 – антискользитель с защитным покрытием адгезионного вещества, вид сбоку. На фиг. 4 – антискользитель с местным разрезом, закрепленный на каблук посредством адгезионного вещества. На фиг. 5 – антискользитель закрепленный на каблуке с показом положения увеличителей упругой площади опоры при положении каблука под углом 15 градусов, относительно плоскости дороги. На фиг. 6 – антискользитель на каблуке и на подошве обуви. На фиг. 7 – антискользитель закрепленный на каблуке, выполненный по форме его ходовой части, вид сверху. На фиг. 8 – антискользитель с местным разрезом, снабженный воздушной камерой с положительным атмосферным давлением (по второму варианту), вид сверху. На фиг. 9 – противоскользящие выступы, в виде концентрических окружностей, выполненные на нижней стороне камеры антискользителя, вид снизу. На фиг. 10 – антискользитель в сборе, вид сбоку. На фиг. 11 – антискользитель с местным разрезом, закрепленный на каблуке, вид сбоку. На фиг. 12 – антискользитель закрепленный на кублуке с показом положения камеры при поло жении каблука под углом 15 градусов, относительно плоскости дороги. На фиг. 13 – показана увеличенная площадь опоры при использовании антискользителя, вид сверху. На фиг. 14 – увеличенный местный разрез камеры антискользителя, показанной на фиг. 11. На фиг. 15 – антискользитель с местным разрезом упругого материала с защитной водонепроницаемой оболочкой (по третьему варианту, вид сверху). На фиг. 16 – антискользитель с противоскользящими выступами в виде концентрических окружностей, вид снизу. На фиг. 17 – вид сбоку с местным разрезом. На фиг. 18 – увеличенный местный разрез, показанный на фиг. 17. На фиг. 19 – антискользитель на каблуке при положении его под углом 15 градусов относительно плоскости дороги. На фиг. 20 показана работа антискользителя на каблуке в момент начала перестановки ноги вперед. Работа соответствует работе по всем трем вариантам. На фиг. 21 – пример упаковки комплекта антискользителей при сокращенном в два раза числа защитного покрытия. Примеры конкретного выполнения Антискользитель для обуви (фиг. 1) содержит основу 1 из прочного упругого и эластичного материала, устойчиво работающего на изгиб и сжатие. На верхней стороне основы 1 по периметру устроен бортик(и) 2, ограничивающий нанесенный слой адгезионного вещества 3. Снизу основы 1 (фиг. 2) устроены увеличители упругой площади опоры 4, расположенные вертикально, относительно нижней стороны основы 1, в шахматном или ином порядке. Адгезионное вещество 3 защишено покрытием 5 (фиг. 3), которое снимается перед креплением антискользителя на каблук 6 или подошву (фиг. 4, 5, 6). Антискользитель работает следующим образом (фиг. 5). Крепят антискользитель на каблук 6 ближе к задней его ходовой части, а при сильном гололеде и в местности с подъемами и спусками и на подошву (фиг. 6). При движении пешехода и постановки ноги на скользскую поверхность, угол между плоскостью дороги и плоскостью низа каблука составляет в среднем 12–15 градусов. Под тяжестью пешехода, вертикально устроенные увеличители упругой площади опоры 4, работая на изгиб и создают такую опору на скользскую поверхность, причем увеличенную в несколько раз, по сравнению с малой жесткой площадью задней ходовой части каблука 6 без использования антискользителя. (Сравнение площадей показано на фиг. 13). Вертикально расположенные увеличители площади опоры 4, в первый же момент соприкосновения со скользской поверхностью входят в зацепление с бугорками и впадинками и изгибаясь под тяжестью в разных направлениях создают приспособленную к поверхности увеличенную площадь противоскольжения. (Практика автора показала. При постановке ноги на полную ступню ощущается слегка подпру 2 29422 жиненная опора, а при попытке сдвинуть ногу испытывается сила сопротивления антискользителя. Поролон, и подобный ему материал, используемый в виде накладок на каблук и подошву, такой упругости и такого эффекта сцепления не создает. При этом, впитывает в себя воду и при непродолжительном пользовании разрушается и уменьшается по толщине и потому обладает сравнительно низкой износостойкостью). Обоснования формы антискользителя и устройства бортика. Круглая форма антискользителя позволяет его использовать под многие формы и размеры каблука и подошвы обуви и тем самым сократить число различных конструкций штампов и форм в технологической линии производства. Антискользитель может выполняться и по форме низа каблука (фиг. 7). Необходимость устройства бортика 2 на верхней части основы 1 вызвана следующим. Под действием тяжести создается упругая площадь опоры и, в этот момент на антискользитель действует сила сдвига, направленная в одну или в несколько сторон, особенно при спуске или подъеме пешехода, (на фиг. 4 сила сдвига Р показана стрелкой). По невысыхающему адгезионному слою вещества 3 антискользитель может сдвинуться в одну из сторон и тем самым нарушится его положение на каблуке или подошве. Бортик(и) 2 устроенный по периметру основы 1, высотой равный толщине адгезионного вещества 3 не позволит сдвинуться антискользителю, т.к. для этого необходимо бортиком преодолеть сопротивление липкого слоя вещества 3, т.е. как бы соскрести этот слой с низа каблука или подошвы. Устройство второго бортика 2 усилит сопровтиление сдвигу, однако число бортиков 2 должно быть оптимально достаточным, чтобы не ослабить прочность на отрыв. Оптимальные и граничные значения в устройстве. Упругость, высота и диаметр увеличителя площади опоры 4 и интервал между ними определяют расчетом и на стенде со средней между минимальной и предельной достаточностью для различной формы антискользителя и для разного возрастного предназначения. Так, для подростка или для женской обуви антискользитель может быть определен, например, в таких параметрах: диаметр 48 мм, толщина основы 1 мм, высота увеличителя опоры 6 мм, диаметр увеличителя 2 мм, число бортиков 1, высота бортика 1 мм, ширина бортика 2 мм. Испытано на стенде на разрыв и на изгиб под нагрузкой. Размеры могут отличаться в зависимости и от характеристики материала подготовленного к производству изделия. Таким образом достигается эффективность и качество выходного продукта, с соблюдением удобства пользования и надежности крепления. Такая технология исключает принять в производство, например, антискользитель с параметрами: высота увеличителя площади опоры 20 мм, диаметр увеличителя 10 мм. Здесь проявляется максимум неудобства пользования и отсутствие работы на изгиб. И другая крайность – высота увеличителя 3 мм, диаметр 1 мм. В результате от сутствует эффект противоскольжения на задней кромке каблука, по причине неспособности антискользителя работать на увеличения упругой площади опоры на скользкую поверхность. Выбор адгезионного вещества. Для крепления антискользителя можно использовать липкое вещество, применяемое в лейкопластыре. Однако высокая стоимость и невозможность приобрести в достаточном количестве исключает его применение. Поэтому, для крепления антискользителя использовано липкое невысыхающее вещество "герметик", которое соответствует требованию надежности крепления, многократно дешевле и производится в больших количествах [1, c. 41, 42]. Защитное покрытие 5 (фиг. 3) со свойством сниженного прилипания к липкому веществу, изготавливают по известной технологии производства покрытий для лейкопластыря на фармзаводах [1, c. 30]. Осуществление массового производства антискользителей. Форма и несложная конструкция позволяют производить антискользители в любом требуемом количестве по известной технологии получения пластичной массы, способа горячего и холодного прессования или штамповки на заводах резинотехнических изделий РТИ/ или резино-химических изделий /РХИ/ [1, c. 30]. Массовое производство можно осуществить и на фабриках игрушек, где есть технологическая линия производства игрушек из резины. Нанесение адгезионного вещества на верх основы. Нанесение вещества на верх основы 1 осуществляют по известной технологии (растворение и нанесение) посредством специального устройства, применяемого на фармзаводах по производству лейкопластыря или с помощью направленного распыления распылителем известной конструкции [1, c. 23, 24, 27]. Частичное попадание вещества на бортик 2 не повредит качеству изделия. При полной автоматизации процессов можно избежать ручного труда, но это когда есть такая возможность или целесообразность. Массовое производство может быть застигнуто и при частичном использовании ручного труда. Примерный расчет. Число работающих на дому по нанесению адгезионного вещества на основу 1 и покрытию его защитой – 70 чел. Число рабочих дней в году – 250. Продолжительность рабочего дня – 5 час, из них 1 час на подготовку. Время на операцию – 1 мин. Тогда, 4 часа х 60 = 240 мин. 240 х 250 дней = 60.000 мин. 60.000 х 70 = 4.200.000 антискользителей. 4.200.000 : 4 = 1.050000 комплектов. Один миллион комплектов удовлетворит ежегодный спрос, например, Донецкой обл. Варианты заявляемого технического решения. Антискользитель по основному варианту (фиг. 1, 2, 3) содержит основу 1, бортик 2 и нанесенное адгезионное вещество 3, защищенное покрытием 5. По второму варианту (фиг. 8, 9, 10) и третьему варианту (фиг. 15, 16, 17) позиции 1, 2, 3, 5 обозначают то же, что и по первому варианту. Таким образом, эта часть устройства по конструкции одинаковва для всех трех вариантов 3 29422 и предназначена для решения одной и той же задачи, а именно – крепления антискользителя на обуви. Отличительными признаками второго и третьего вариантов от первого являются работа и конструкция увеличителей упругой площади опоры на скользскую поверхность. Если по первому варианту увеличители площади опоры работают на изгиб, то по второму и третьему – на сжатие. И здесь решается одна и та же задача, принципиально одним и тем же путем, а именно путем работы на увеличения упругой площади опоры. Описание второго варианта Антискользитель для обуви (фиг. 8), как и по первому варианту содержит основу 1 из прочного упругого и эластичного материала работающего устойчиво на растяжение и сжатие. На верхней стороне основы 1 по периметру устроен бортик(и) 2, ограничивающий нанесенный слой адгезионного вещества 3, защищенного покрытием 5 (фиг. 10). Снизу основы 1 (фиг. 2) устроен увеличитель упругой площади опоры в виде камеры 7 с положительным атмосферным давлением созданным внутри камеры 7, низ которой содержит противоскользящие выступы 8 (фиг. 9) в виде концентрических кругов или в другой форме, например, в форме выступов на подошве резиновой обуви. Камеру 7 изготавливают по известной технологии по производству, например резинового мяча диаметром 20 см, внутри которого для упругости создают положительное атмосферное давление через отверстие небольшого диаметра, которое затем герметически закрывают. Разрез камеры 7 показан на фиг. 11 и 14. Форма камеры 7, по упрощенной технологии предпочтительно круглая, но может выполняться и по форме низа каблука 6. Работа камеры 7 показана на фиг. 12. При положении каблука 6 под углом 12–15 градусов, относительно плоскости дороги, упругая камера под тяжестью сожмется, а противоположная сторона расширится и одновременно увеличится ее высота. Этому способствует предусмотренный радиус закругления боковых сторон по окружности упругого увеличителя площади опоры. Увеличение высоты камеры 7 и расширение показано пунктирной линией на фиг. 12. На фиг. 13 показана увеличенная площадь опоры 10 при использовании антискользителя и для сравнения малая жесткая площадь опоры 9 каблука 6. Описание третьего варианта Антискользитель для обуви (фиг. 15) выполнен в виде круглой или по форме низа каблука, основы 1, на верхней стороне которой устроен бортик(ки) 2, ограничивающий нанесенный слой адгезионного вещества 3, защищенного покрытием 5 (фиг. 17). Основа 1 выполнена из упругого эластичного материала 11, устойчиво работающего на сжатие. С внешней стороны упругий материал 11 защищен водонепроницаемой оболочкой 12. На нижней стороне 13 основы 1 устроены противоскользящие выступы 8 (фиг. 16) в виде концентрических кругов или в другой форме, например, в форме выступов на подошве резиновой обуви. Антискользитель изготавливают по известной технологии производства, например, мягких игрушек, путем горячего прессования из пластичной массы в результате чего, по всей внешней стороне изделия образуется плотный водонепроницаемый слой. Известно, что от проникновения воды в пористый материал типа поролон, материал быстро разрушается при работе его на сжатие. Водонепроницаемый слой предотвратит такое разрушение и, следовательно, повысит износостойкость антискользителя. Работа увеличителя упругой площади опоры в виде упругого эластичного материала 11 с внешней водонепроницаемой оболочкой 12, закрепленного на каблук 6, показана на фиг. 19. Общая часть для трех вариантов. Заявляемое техническое решение является объектом одного изобретения в вариантах, связанных между собой решением одной и той же задачей, решаемой одним и тем же путем. На фиг. 20 показана работа антискользителя в момент начала перестановки ноги вперед. Принцип работы при отрыве каблука от скользкой поверхности и здесь одинаков для всех трех вариантов. В такой же опасный момент отрыва, увеличитель упругой площади опоры продолжает работать на торможения скольжения, но уже своей передней частью. Работа антискользителя, закрепленного на подошве обуви (фиг. 6), в принципе ничем не отличается от работы его на каблуке. И это относится ко всем трем вариантам. При первом знакомстве с заявляемым устройством по первому основному варианту, а основным может быть любой из трех, непременно придет решение и по двум другим, поэтому одновременно заявляется решение в трех вариантах. Для предотвращения склеивания антискользителей в упаковке требуется защитное покрытие 5. В целях экономии материала, покрытие размещают между двумя сторонами покрытыми адгезионным веществом 3, как это показано на фиг. 21. При этом для антискользителей по первому варианту сокращается и объем упаковки 14. Технико-экономическая или иная эффективность Использование предлагаемого устройства антискользителя обеспечивает, по сравнению с устройством аналогичного назначения (прототипом), существенное повышение эффективности противоскольжения обуви. Кроме того, резко повышается износостойкость устройства при эксплуатации его на жесткой с неровностями ледяной поверхностью. При этом обеспечивается надежность крепления упругой конструкции и сохраняется удобство пользования. Миниатюрность антискользителя, эффективность и надежность позволяет повысить спрос населения на такое профилактическое устройство и тем самым сократить тяжелые травмы среди населения в гололед. О трагическом исходе для сотен тысяч людей свидетельствует обширная информация печати, радио и телевидения, распространяемая в период гололедицы [1, с. 3, 31, 32, 34]. 4 29422 Фиг. 2 Фиг. 1 Фиг. 4 Фиг. 3 Фиг. 6 Фиг. 5 Фиг. 7 5 29422 Фиг. 9 Фиг. 8 Фиг. 11 Фиг. 10 Фиг. 13 Фиг. 12 Фиг. 14 Фиг. 16 Фиг. 15 6 29422 Фиг. 17 Фиг. 18 Фиг. 19 Фиг. 20 Фиг. 21 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 7
