Апарат для доїння овець

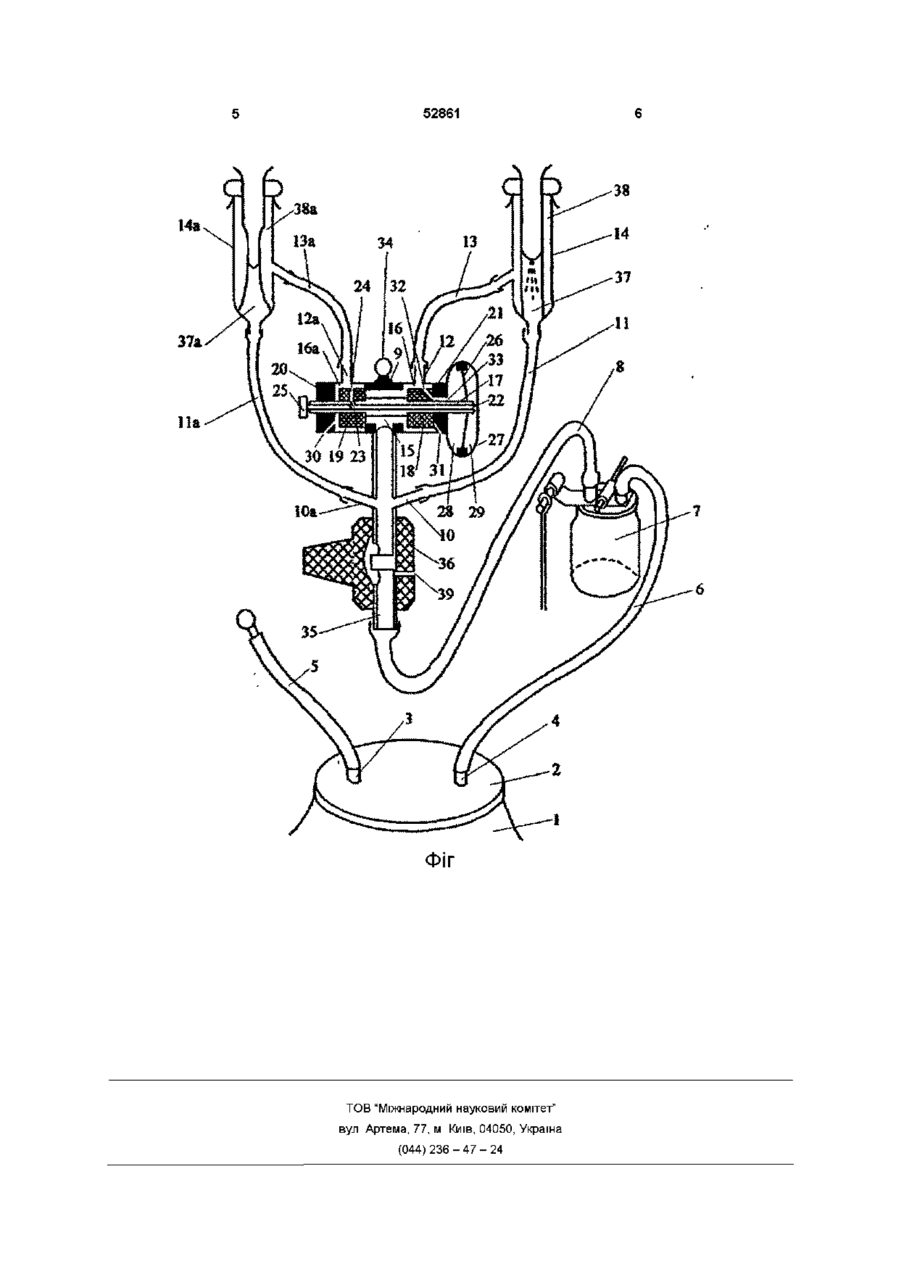

1 Апарат для доїння овець, що складається з доїльної ємності, молочних шлангів, пульсоколектора з мембранним механізмом переключення і регулювальним гвинтом, молочно-вакуумного кра на, доїльних стаканів, молочних і вакуумних трубок для сполучення цих вузлів, який відрізняється тим, що пульсо колектор має окремі камери змінного вакууму для лівого і правого доїльних стаканів, а клапани переключення тактів доїння знаходяться на одному стержні і цим забезпечується поперемінне доїння 2 Апарат за п 1, який відрізняється тим, що регулювальний гвинт знаходиться на стержні клапанів механізму переключення, а голівка гвинта використовується одночасно як пускова кнопка в екстремальних випадках 3 Апарат за п 1, який відрізняється тим, що молочно-вакуумний кран розташований на патрубку пульсоколектора і має додатковий отвір надходження повітря в патрубок пульсоколектора при відключенні краном вакууму в доїльних стаканах Винахід відноситься до сільського господарства, зокрема до доїльних установок для овець Сучасні установки для доїння овець, в тому числі установка "Асканія", яка розроблена в Україні (авт, свСРСР № 1512531,1987 р), обладнані двотактними апаратами, будова яких мало відрізняється від апаратів типу ДА-2М для доїння корів Ці апарати мають двокамерні доїльні стакани, колектор, пульсатор, МІСТКІСТЬ для збирання видоєного молока, вакуум-провід, молочні шланги і вакуумні трубки, що з'єднують усі ці вище згадані вузли Колектор і пульсатор в таких доїльних апаратах завжди сполучаються між собою шлангом змінного тиску Таким чином від колектора до доїльного відра ведуть два шланги - один до пульсатора, що розташований на кришці доїльного відра, а другий той, що транспортує молоко від колектора до доїльного відра Наявність двох шлангів призводить до того, що вони ІНОДІ сплітаються між собою, створюють зайву вагу, додатковий габарит Це є одним з недоліків цих апаратів В камерах обох доїльних стаканів однойменні такти доїння відбуваються одночасно В той час відомо, що апарати попарного доїння для корів типу "Імпульс" М-66, в порівнянні з звичайними апаратами типу ДА-2М, посилюють масажуючу дію, зменшують навантаження на вимя і дійки, поліпшують транспортування молока із колектора і підвищують швидкість доїння Зменшується наповзання стаканів на дійки і запобігається їх спадання, але в цих апаратах між колектором і пульсатором розташовані три шланга Мета винаходу - створення доїльного апарату, який не складний за конструкцією і забезпечує поперемінну дію доїльних стаканів, має менше шлангів і меншу вагу і був би пристосований для роботи з доїльною установкою "Асканія" За прототип нами взято доїльний апарат для корів "Імпульс" М-66, який забезпечує попарне доїння Прототип складається з доїльних стаканів, колектора, доїльної МІСТКОСТІ, пульсатора, розташованого на кришці доїльної МІСТКОСТІ, крана, шлангів і трубок В пульсаторі знаходиться мембрана, подвійний клапан, одинарний клапан, вакуумні камери, регулювальний гвинт Цей апарат має складний за конструкцією пульсатор Апарат, що нами пропонується, складається з доїльних стаканів, пульсоколектора, доїльного відра з кришкою Пульсоколектор в даному апараті забезпечує поперемінне доїння лівої і правої дійки ВІВЦІ (коли в одному з доїльних стаканів відбувається такт ссання то в другому - такт стиску і на (О 00 ю 52861 впаки) Доїльні апарати з пульсоколекторами ВІДОМІ, наприклад ДА-50, але пульсоколектор там не забезпечує поперемінне доїння дійок ВІДОМІ також апарати для попарного доїння ("Імпульс" М-66), але пульсатор і колектор там встановлені окремо Об'єднання пульсатора і колектора при поперемінному доїнні в один вузол дозволяє ліквідувати шланги змінного тиску, що з'єднували колектор і пульсатор Вакуум в пульсоколектор поступає через той же шланг, що транспортує молоко з пульсоколектора в доїльне відро Апарат може працювати також з молокопроводом Молокопровід одночасно виконує функції вакуумпровода Оскільки в Україні розроблена тільки одна установка для доїння овець - "Асканія" (авт свідоцтво СРСР № 1512531, 1987 р ) , даний апарат нами пристосований до роботи на цій установці Винахід пояснюється кресленнями, де на фіг показана загальна схема доїльного апарату Апарат, що пропонується, (фіг 1) складається із доїльного відра 1 з кришкою 2, кришка не має ніяких вузлів за виключенням двох патрубків 3 і 4 для приєднання шлангів 5 і 6, проміжної МІСТКОСТІ 7 (індикатор молока) для контролю КІЛЬКОСТІ І ЯКОСТІ молока, надоєного від однієї ВІВЦІ (встановлюється тільки на доїльній установці "Асканія") та профілактики маститів, молочного шлангу 8, пульсоколектора циліндричної форми 9 з патрубками 10 і 10а для приєднання молочних трубок 11 і 11а, патрубків 12 і 12а для приєднання трубок змінного вакууму 13 і 13а, доїльних стаканів 14 і 14а В пульсоколекторі 9 по центру знаходиться камера постійного вакууму 15, з права і зліва знаходяться камери змінного вакууму 16 і 16а Верхня частина пульсоколектора 9 виконує роль пульсатора, а нижня колектора В середині пульсатора заходиться стержень 17 з клапанами 18 і 19, стержень 17 пересувається в направляючих 20 і 2 1 , виготовлених з пластмаси В центрі стержня 17 знаходиться канал 22, який має боковий отвір 23, що співпадає з радіальним каналом 24 клапана 19 Отвір 23 регулюється гвинтом 25 На КІНЦІ стержня 17 закріплена мембрана 26, яка розділяє кожух управління 27 на камери управління 28 і 29 В направляючій 20 є канал ЗО, а в направляючій 21 є канал 3 1 , через які в камери змінного тиску 16 і 16а при певному положенні клапанів 18 і 19 поступає повітря атмосферного тиску В клапані 18 є похилий канал 32, що з'єднує камеру 16 через зазор 33 між направляючою 21 і стержнем 17 з камерою управління 28 3 метою ГІГІЄНИ пульсоколектор виготовляється з нержавіючої сталі Для підвішування пульсоколектора 9 є кільце 34 На вихідному патрубку 35 пульсоколектора 9 знаходиться кран 36, цей кран необхідний для відключення доїльних стаканів 14 і 14а від вакууму і спорожнення індикатора молока 7 Доїльний апарат працює таким чином При включенні вакуум-насоса повітря через молочні шланги 11 і На (фіг ) при відкритому крані 36 відсмоктується з ПІДДІЙКОВИХ камер 37 і 37а, утворюючи там постійний вакуум при будь-яких тактах, з деяким зниженням його рівня при надходженні порцій молока з дійок 3 початку роботи клапан 18 за рахунок мембрани 26 знаходиться в крайньому правому положенні, При цьому вакуум одночасно проникає в міжстінкову камеру 38 доїльного стакану 14 Дійкова гума цього стакану приймає пряму форму, утворюється такт ссання, молоко із правої дійки надходить в піддійкову камеру 37 а звідти через молочну трубку 11 в колектор, а потім через шланг 8 в проміжну МІСТКІСТЬ 7 Одночасно в другій половині пульсоколектора відбувається таке клапан 19 закрив доступ вакууму в камеру 16а і туди через канал ЗО в направляючій 20 надходить повітря В МІЖСТІНКОВІЙ камері 38а гуми доїльного стакану 14а для лівої дійки тиск вирівнюється до атмосферного Дійкова гума прогинається - відбувається такт стиску В той час, коли в правому стакані 14 відбувається такт ссання, з камери управління 28 з деяким запізненням відсмоктується повітря через канал 32 в клапані 18 і зазор 33 між направляючою 21 та стержнем 17, а в камеру управління 29 через радіальний канал 24 клапана 19 і сполучений з ним канал 22 у стержні 17 надходить повітря атмосферного тиску Через різницю тиску в камерах управління мембрана 26 вигинається і переміщує стержень 17 з клапанами вліво і відбувається переключення При цьому положенні клапанів камера постійного вакууму 15 сполучається через патрубок 12 і трубку 13 з МІЖСТІНКОВОЮ камерою 38 гуми доїльного стакану 14 для правої дійки, гума прогинається і такт ссання там змінюється на такт стиску, а в МІЖСТІНКОВІЙ камері 38а гуми доїльного стакану 14а для лівої дійки утворюється вакуум, тому що вона при відкритому клапані камери 16а сполучається через трубку 13а і патрубок 12а з камерой постійного вакууму 15 3 камери управління 29 починає відсмоктуватись повітря, а в камеру управління 28 надходить повітря з атмосфери через канал 31 і зазор між направляючій 21 і стержнем 17 Через деякий час мембрана 26 прогинається в другу сторону і переміщує стержень 17 вправо - відбувається переключення тактів За допомогою регулювального гвинта 25 тривалість тактів і їх частота змінюється в обох стаканах одночасно Якщо процес доїння не відбувається через невірне положення клапанів пульсоколектора, необхідно натиснути на голівку регулювального гвинта і пульсоколектор запрацює Коли доїння ВІВЦІ закінчиться і проміжна МІСТКІСТЬ 7 займе похиле положення (передбачено конструкцією доїльної установки "Асканія"), кран 36 переводять у положення спорожнення проміжної МІСТКОСТІ 7 поворотом його на 180°, при цьому вакуум в доїльних стаканах відключається і через отвір 39 в крані 36 надходить повітря в патрубок 35 пульсоколектора, а потім воно надходить через шланг 8 в проміжну МІСТКІСТЬ 7, що необхідно для її спорожнення Молоко з проміжної МІСТКОСТІ 7 відсмоктується в доїльне відро 1 Позитивний ефект складається в зменшенні КІЛЬКОСТІ шлангів і підвісної системи доїльного апарату,при цьому витрачається менше повітря і електроенергії При поперемінному доїнні покращується масажуюча дія доїльних стаканів, зменшується навантаження на дійки та вим'я, поліпшується транспортування молока, підвищується швидкість доїння, зменшується наповзання стаканів на дійки і запобігається їх спадання 52861 Г~ 14a ФІГ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
