Упаковка для одноразових виробів

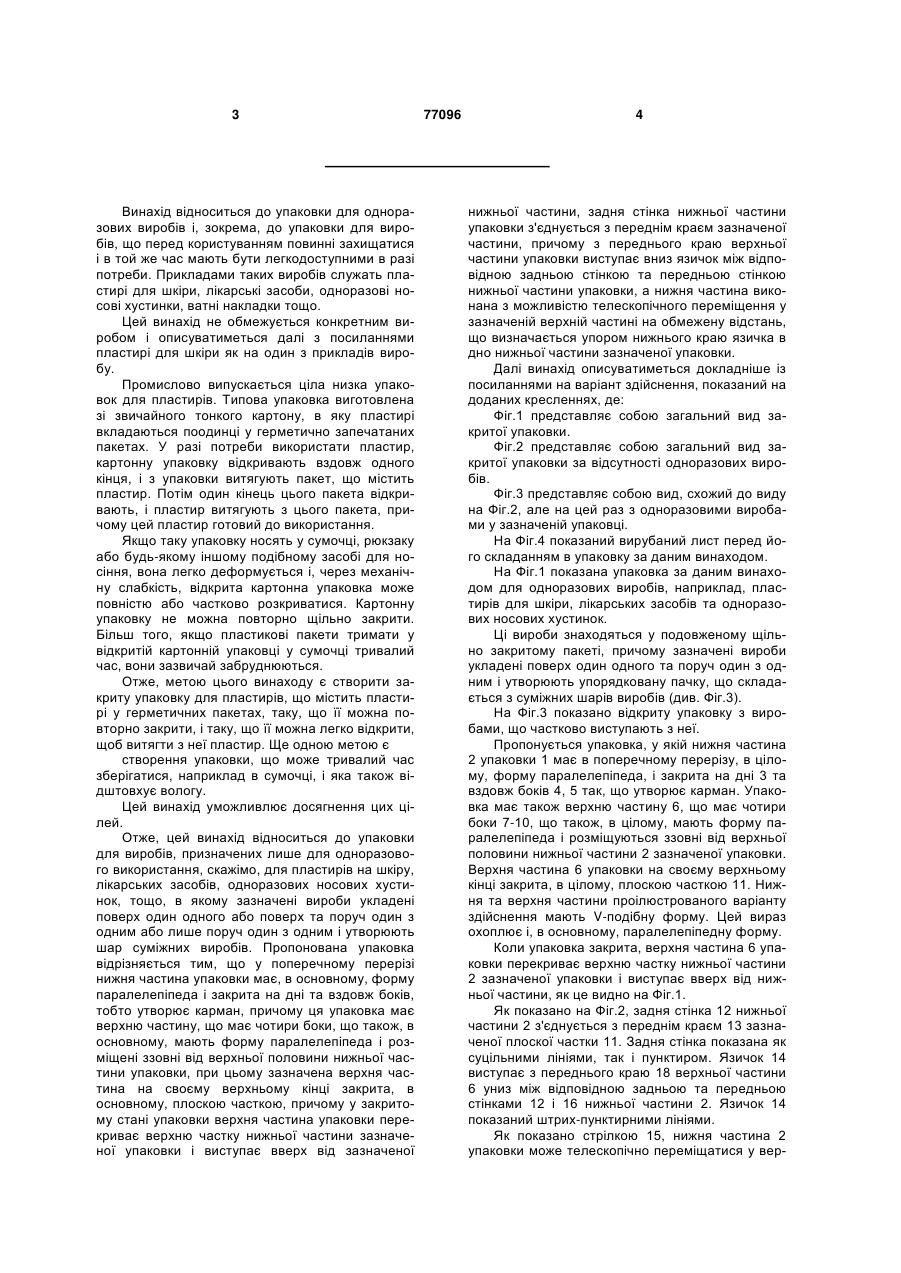

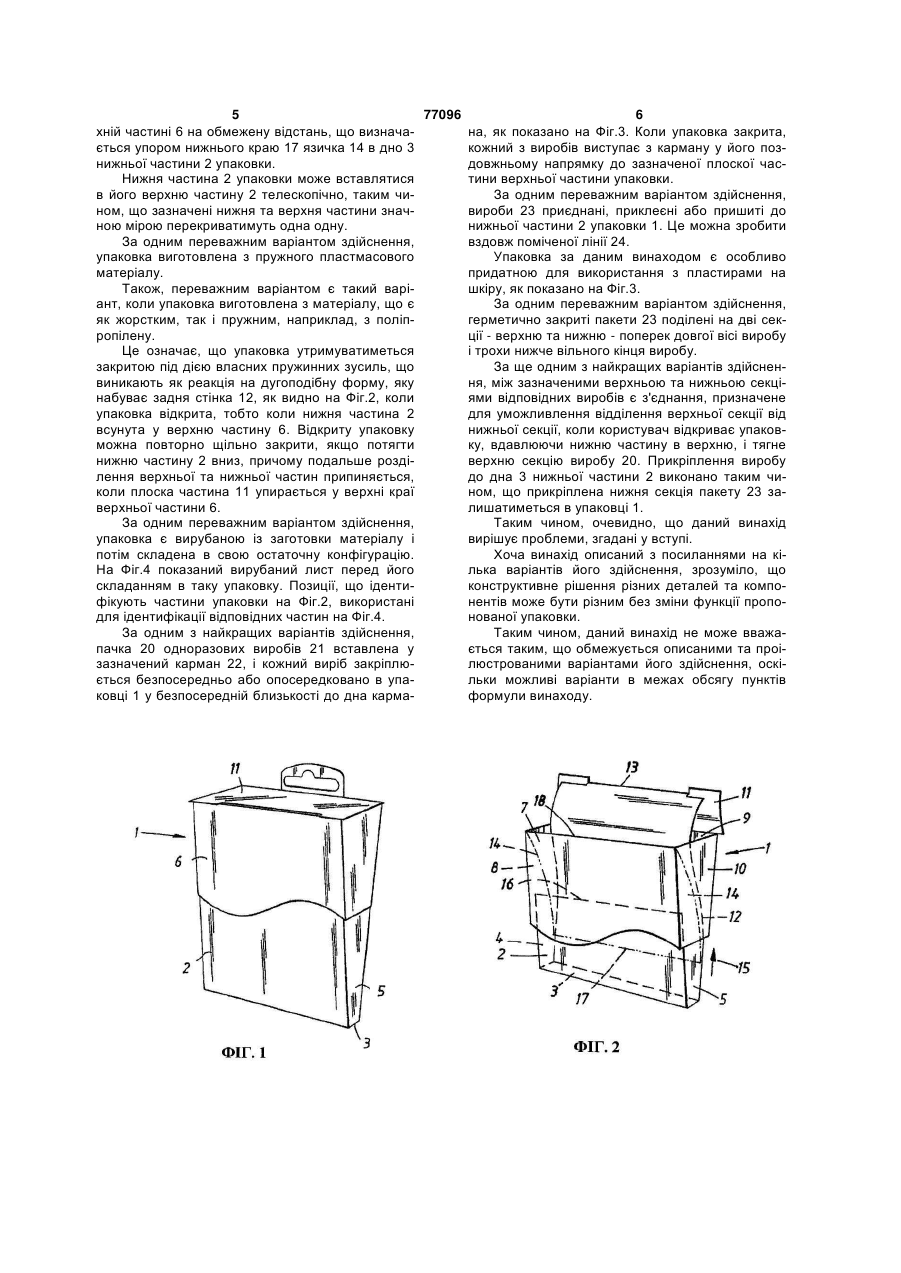

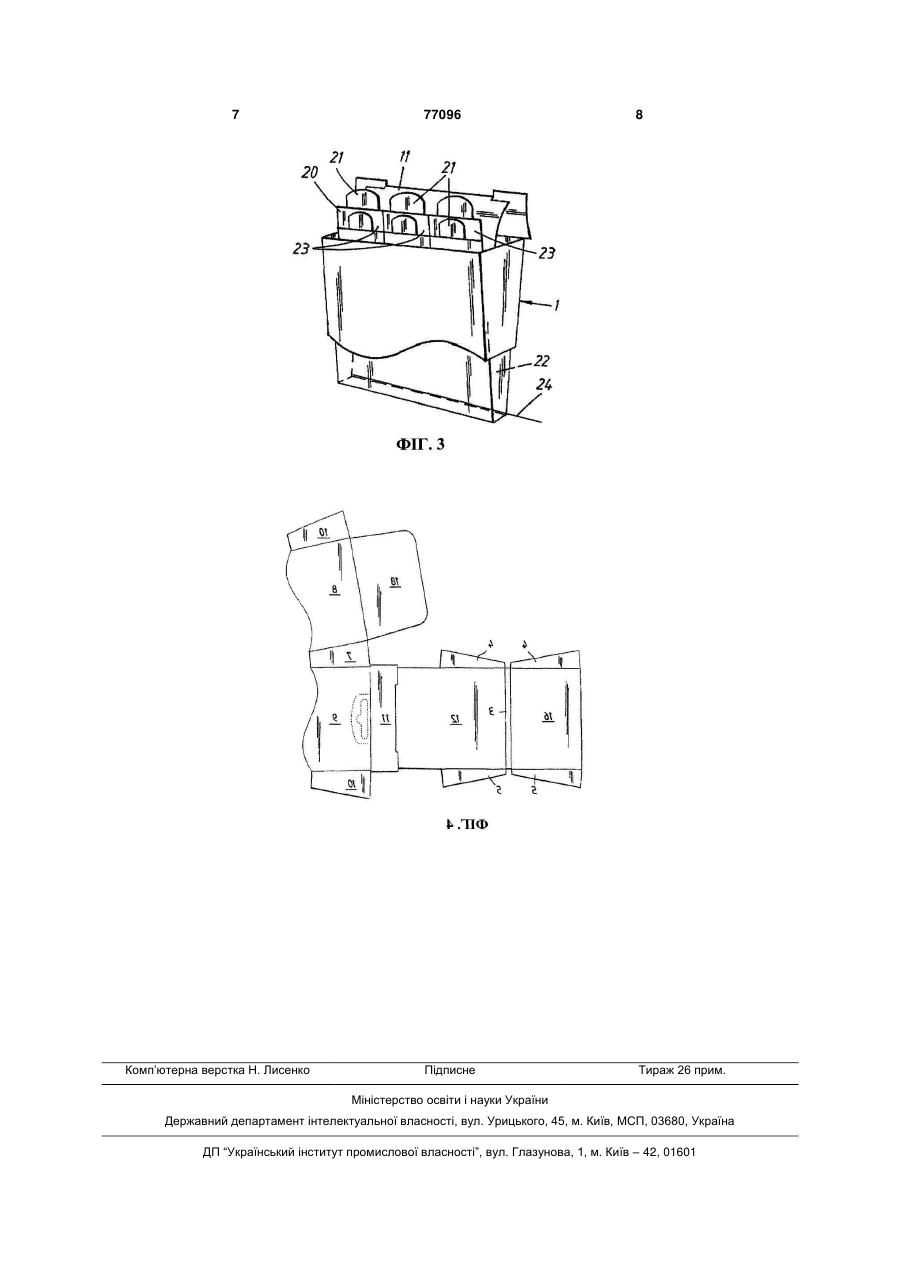

1. Упаковка для виробів, призначених для одноразового використання, наприклад, пластирів на шкіру, лікарських засобів, одноразових носових хустинок, в якій зазначені вироби розміщені поверх один одного або поверх та поруч один з одним або лише поруч один з одним і утворюють шар суміжних виробів, яка відрізняється тим, що у поперечному перерізі нижня частина (2) упаковки (1) має, в основному, форму паралелепіпеда і закрита на дні (3) та вздовж сторін (4, 5) так, що утворює карман, причому зазначена упаковка має верхню частину (6) з чотирма сторонами (7-10), які також, в основному, мають форму паралелепіпеда і розміщуються зовні верхньої половини нижньої частини (2) зазначеної упаковки, зазначена верхня частина (6) на своєму верхньому кінці закрита, в основному, плоскою частиною (11), причому у закритому стані упаковки (1) верхня частина (6) упаковки (1) перекриває верхню частку нижньої частини (2) зазначеної упаковки і виступає вгору із зазначеної нижньої частини (2), задня стінка (12) нижньої частини (2) упаковки з'єднана з переднім краєм (13) зазначеної частини (11), з переднього краю (18) верхньої частини (6) виступає вниз язичок (14) між відповідною задньою стінкою та передньою стінкою (12 та 16) нижньої частини упаковки, і при цьому нижня частина (2) виконана з можливістю телескопічно переміщуватися у зазначеній верхній частині (6) на обмежену відстань, що визначається упором нижнього краю (17) язичка (14) в дно (3) нижньої частини (2). 2 (19) 1 3 Винахід відноситься до упаковки для одноразових виробів і, зокрема, до упаковки для виробів, що перед користуванням повинні захищатися і в той же час мають бути легкодоступними в разі потреби. Прикладами таких виробів служать пластирі для шкіри, лікарські засоби, одноразові носові хустинки, ватні накладки тощо. Цей винахід не обмежується конкретним виробом і описуватиметься далі з посиланнями пластирі для шкіри як на один з прикладів виробу. Промислово випускається ціла низка упаковок для пластирів. Типова упаковка виготовлена зі звичайного тонкого картону, в яку пластирі вкладаються поодинці у герметично запечатаних пакетах. У разі потреби використати пластир, картонну упаковку відкривають вздовж одного кінця, і з упаковки витягують пакет, що містить пластир. Потім один кінець цього пакета відкривають, і пластир витягують з цього пакета, причому цей пластир готовий до використання. Якщо таку упаковку носять у сумочці, рюкзаку або будь-якому іншому подібному засобі для носіння, вона легко деформується і, через механічну слабкість, відкрита картонна упаковка може повністю або частково розкриватися. Картонну упаковку не можна повторно щільно закрити. Більш того, якщо пластикові пакети тримати у відкритій картонній упаковці у сумочці тривалий час, вони зазвичай забруднюються. Отже, метою цього винаходу є створити закриту упаковку для пластирів, що містить пластирі у герметичних пакетах, таку, що її можна повторно закрити, і таку, що її можна легко відкрити, щоб витягти з неї пластир. Ще одною метою є створення упаковки, що може тривалий час зберігатися, наприклад в сумочці, і яка також відштовхує вологу. Цей винахід уможливлює досягнення цих цілей. Отже, цей винахід відноситься до упаковки для виробів, призначених лише для одноразового використання, скажімо, для пластирів на шкіру, лікарських засобів, одноразових носових хустинок, тощо, в якому зазначені вироби укладені поверх один одного або поверх та поруч один з одним або лише поруч один з одним і утворюють шар суміжних виробів. Пропонована упаковка відрізняється тим, що у поперечному перерізі нижня частина упаковки має, в основному, форму паралелепіпеда і закрита на дні та вздовж боків, тобто утворює карман, причому ця упаковка має верхню частину, що має чотири боки, що також, в основному, мають форму паралелепіпеда і розміщені ззовні від верхньої половини нижньої частини упаковки, при цьому зазначена верхня частина на своєму верхньому кінці закрита, в основному, плоскою часткою, причому у закритому стані упаковки верхня частина упаковки перекриває верхню частку нижньої частини зазначеної упаковки і виступає вверх від зазначеної 77096 4 нижньої частини, задня стінка нижньої частини упаковки з'єднується з переднім краєм зазначеної частини, причому з переднього краю верхньої частини упаковки виступає вниз язичок між відповідною задньою стінкою та передньою стінкою нижньої частини упаковки, а нижня частина виконана з можливістю телескопічного переміщення у зазначеній верхній частині на обмежену відстань, що визначається упором нижнього краю язичка в дно нижньої частини зазначеної упаковки. Далі винахід описуватиметься докладніше із посиланнями на варіант здійснення, показаний на доданих кресленнях, де: Фіг.1 представляє собою загальний вид закритої упаковки. Фіг.2 представляє собою загальний вид закритої упаковки за відсутності одноразових виробів. Фіг.3 представляє собою вид, схожий до виду на Фіг.2, але на цей раз з одноразовими виробами у зазначеній упаковці. На Фіг.4 показаний вирубаний лист перед його складанням в упаковку за даним винаходом. На Фіг.1 показана упаковка за даним винаходом для одноразових виробів, наприклад, пластирів для шкіри, лікарських засобів та одноразових носових хустинок. Ці вироби знаходяться у подовженому щільно закритому пакеті, причому зазначені вироби укладені поверх один одного та поруч один з одним і утворюють упорядковану пачку, що складається з суміжних шарів виробів (див. Фіг.3). На Фіг.3 показано відкриту упаковку з виробами, що частково виступають з неї. Пропонується упаковка, у якій нижня частина 2 упаковки 1 має в поперечному перерізу, в цілому, форму паралелепіпеда, і закрита на дні 3 та вздовж боків 4, 5 так, що утворює карман. Упаковка має також верхню частину 6, що має чотири боки 7-10, що також, в цілому, мають форму паралелепіпеда і розміщуються ззовні від верхньої половини нижньої частини 2 зазначеної упаковки. Верхня частина 6 упаковки на своєму верхньому кінці закрита, в цілому, плоскою часткою 11. Нижня та верхня частини проілюстрованого варіанту здійснення мають V-подібну форму. Цей вираз охоплює і, в основному, паралелепіпедну форму. Коли упаковка закрита, верхня частина 6 упаковки перекриває верхню частку нижньої частини 2 зазначеної упаковки і виступає вверх від нижньої частини, як це видно на Фіг.1. Як показано на Фіг.2, задня стінка 12 нижньої частини 2 з'єднується з переднім краєм 13 зазначеної плоскої частки 11. Задня стінка показана як суцільними лініями, так і пунктиром. Язичок 14 виступає з переднього краю 18 верхньої частини 6 униз між відповідною задньою та передньою стінками 12 і 16 нижньої частини 2. Язичок 14 показаний штрих-пунктирними лініями. Як показано стрілкою 15, нижня частина 2 упаковки може телескопічно переміщатися у вер 5 77096 6 хній частині 6 на обмежену відстань, що визначана, як показано на Фіг.3. Коли упаковка закрита, ється упором нижнього краю 17 язичка 14 в дно 3 кожний з виробів виступає з карману у його познижньої частини 2 упаковки. довжньому напрямку до зазначеної плоскої часНижня частина 2 упаковки може вставлятися тини верхньої частини упаковки. в його верхню частину 2 телескопічно, таким чиЗа одним переважним варіантом здійснення, ном, що зазначені нижня та верхня частини значвироби 23 приєднані, приклеєні або пришиті до ною мірою перекриватимуть одна одну. нижньої частини 2 упаковки 1. Це можна зробити За одним переважним варіантом здійснення, вздовж поміченої лінії 24. упаковка виготовлена з пружного пластмасового Упаковка за даним винаходом є особливо матеріалу. придатною для використання з пластирами на Також, переважним варіантом є такий варішкіру, як показано на Фіг.3. ант, коли упаковка виготовлена з матеріалу, що є За одним переважним варіантом здійснення, як жорстким, так і пружним, наприклад, з поліпгерметично закриті пакети 23 поділені на дві секропілену. ції - верхню та нижню - поперек довгої вісі виробу Це означає, що упаковка утримуватиметься і трохи нижче вільного кінця виробу. закритою під дією власних пружинних зусиль, що За ще одним з найкращих варіантів здійсненвиникають як реакція на дугоподібну форму, яку ня, між зазначеними верхньою та нижньою секцінабуває задня стінка 12, як видно на Фіг.2, коли ями відповідних виробів є з'єднання, призначене упаковка відкрита, тобто коли нижня частина 2 для уможливлення відділення верхньої секції від всунута у верхню частину 6. Відкриту упаковку нижньої секції, коли користувач відкриває упаковможна повторно щільно закрити, якщо потягти ку, вдавлюючи нижню частину в верхню, і тягне нижню частину 2 вниз, причому подальше роздіверхню секцію виробу 20. Прикріплення виробу лення верхньої та нижньої частин припиняється, до дна 3 нижньої частини 2 виконано таким чиколи плоска частина 11 упирається у верхні краї ном, що прикріплена нижня секція пакету 23 заверхньої частини 6. лишатиметься в упаковці 1. За одним переважним варіантом здійснення, Таким чином, очевидно, що даний винахід упаковка є вирубаною із заготовки матеріалу і вирішує проблеми, згадані у вступі. потім складена в свою остаточну конфігурацію. Хоча винахід описаний з посиланнями на кіНа Фіг.4 показаний вирубаний лист перед його лька варіантів його здійснення, зрозуміло, що складанням в таку упаковку. Позиції, що ідентиконструктивне рішення різних деталей та компофікують частини упаковки на Фіг.2, використані нентів може бути різним без зміни функції проподля ідентифікації відповідних частин на Фіг.4. нованої упаковки. За одним з найкращих варіантів здійснення, Таким чином, даний винахід не може вважапачка 20 одноразових виробів 21 вставлена у ється таким, що обмежується описаними та проізазначений карман 22, і кожний виріб закріплюлюстрованими варіантами його здійснення, оскіється безпосередньо або опосередковано в упальки можливі варіанти в межах обсягу пунктів ковці 1 у безпосередній близькості до дна кармаформули винаходу. 7 Комп’ютерна верстка Н. Лисенко 77096 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
