Ревізійна заслінка під маскування

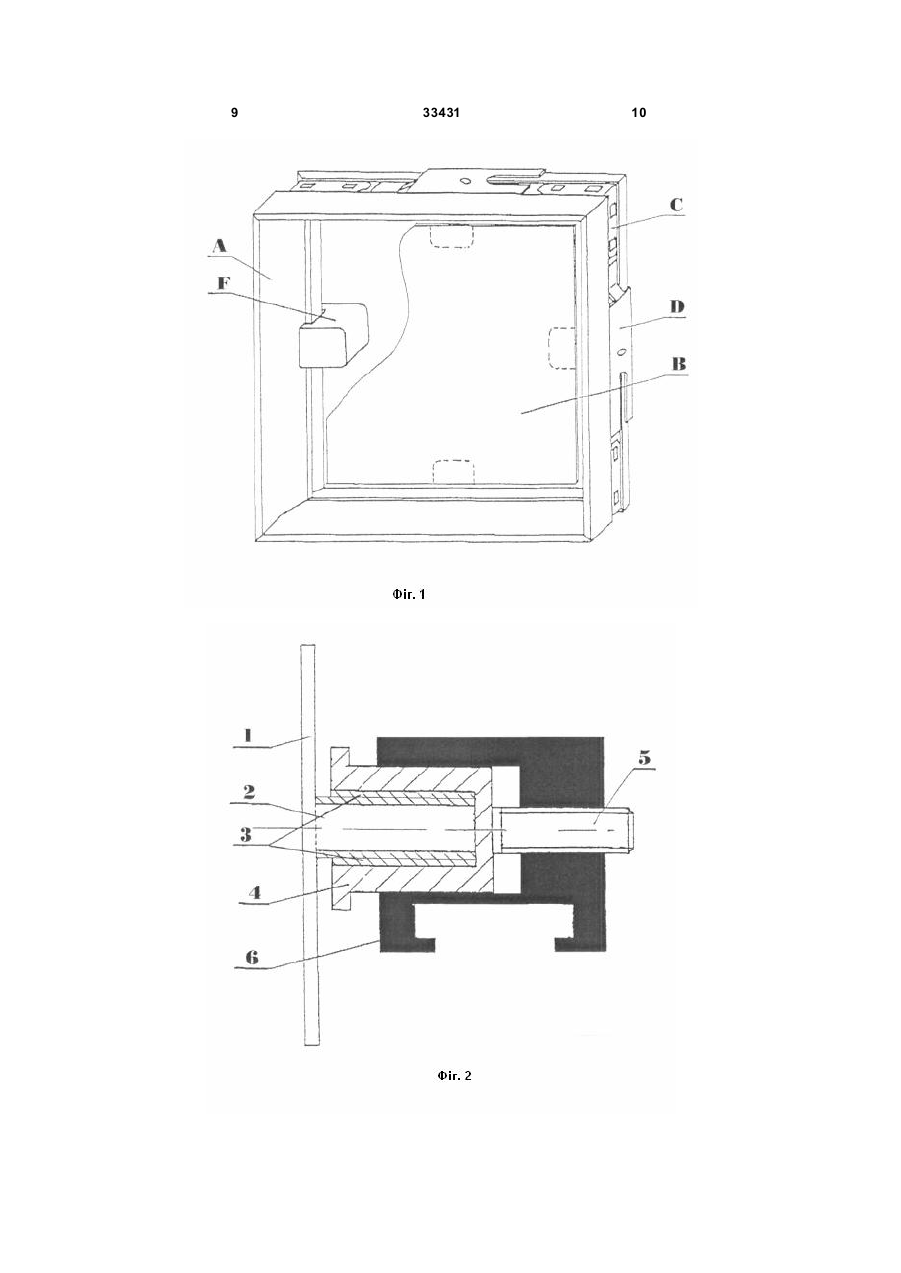

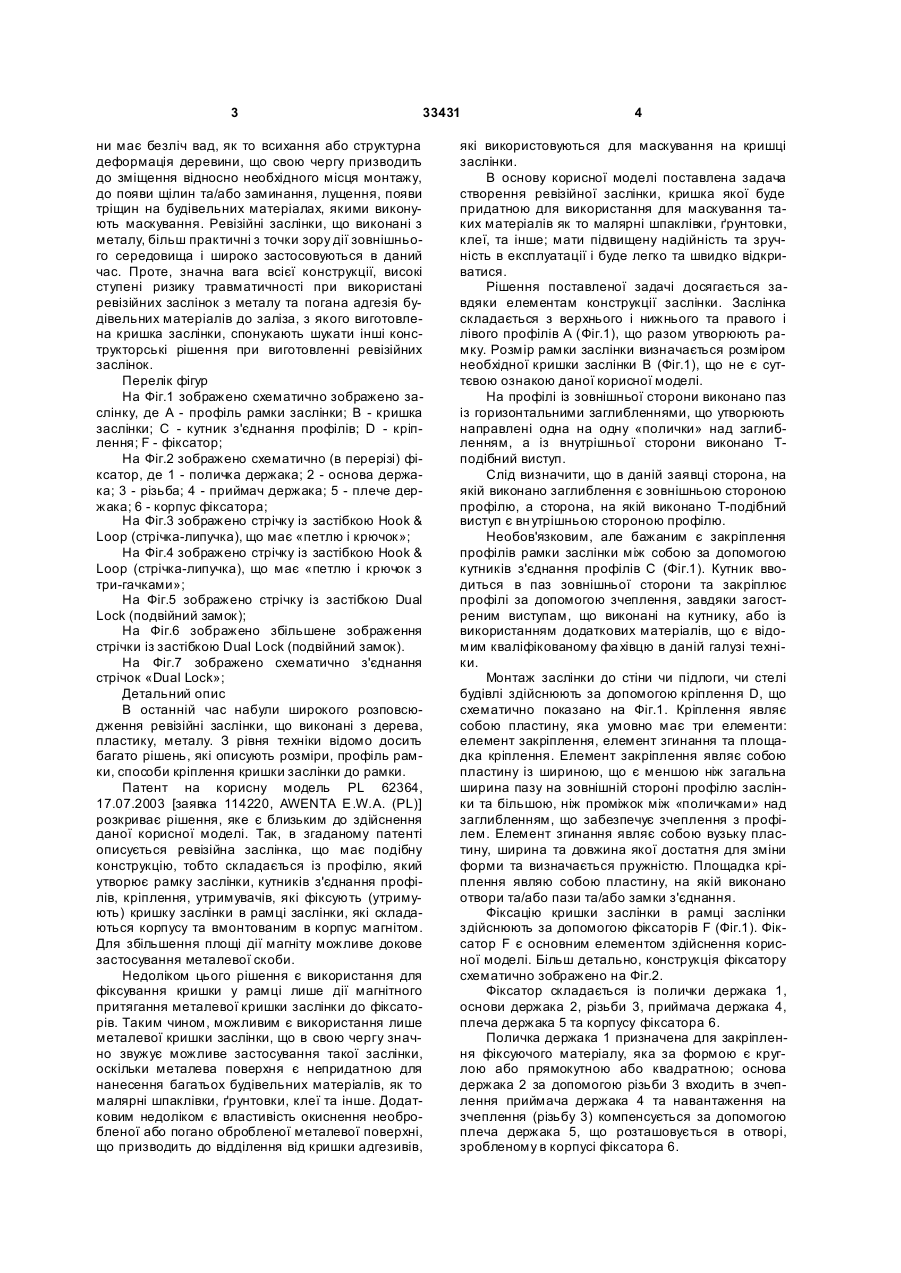

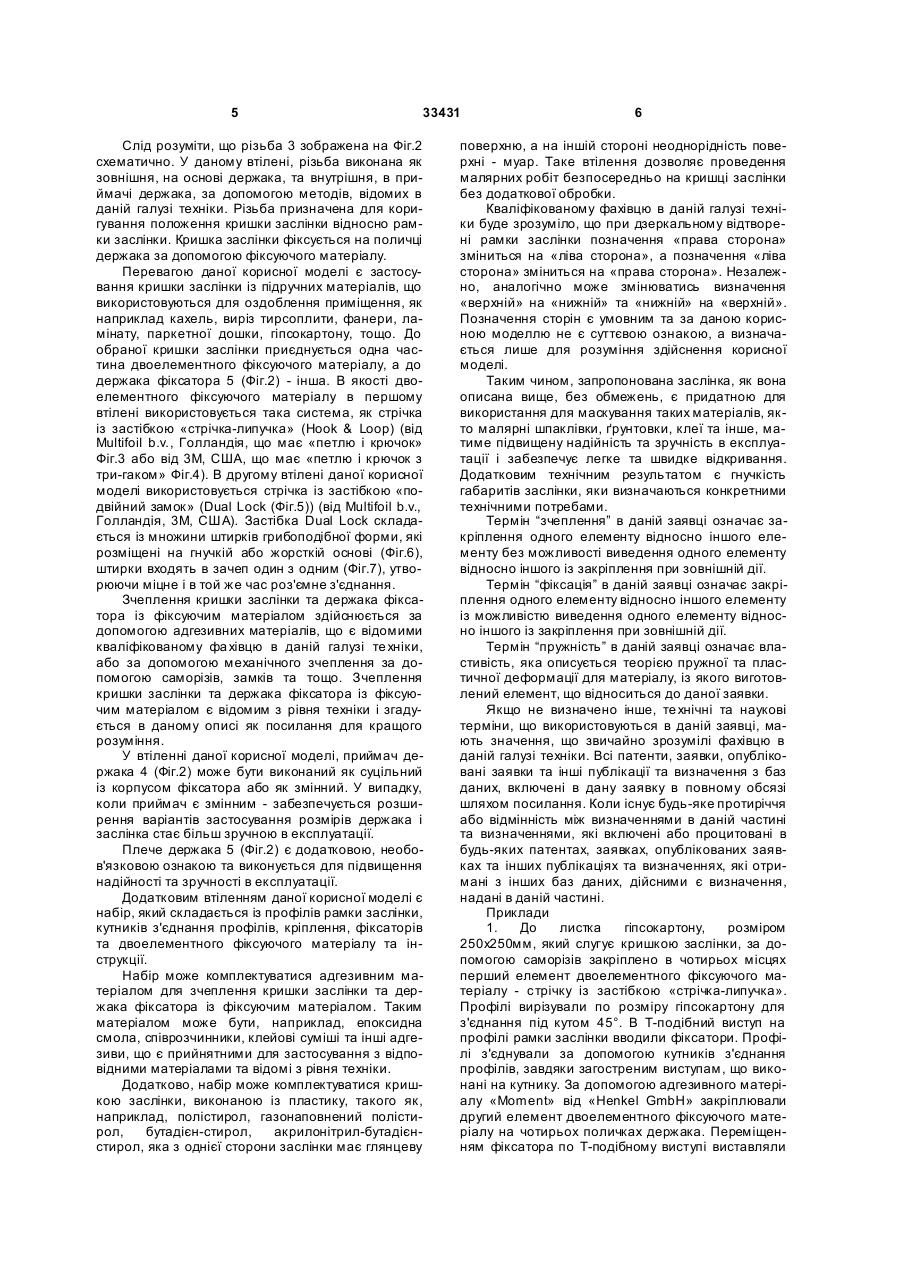

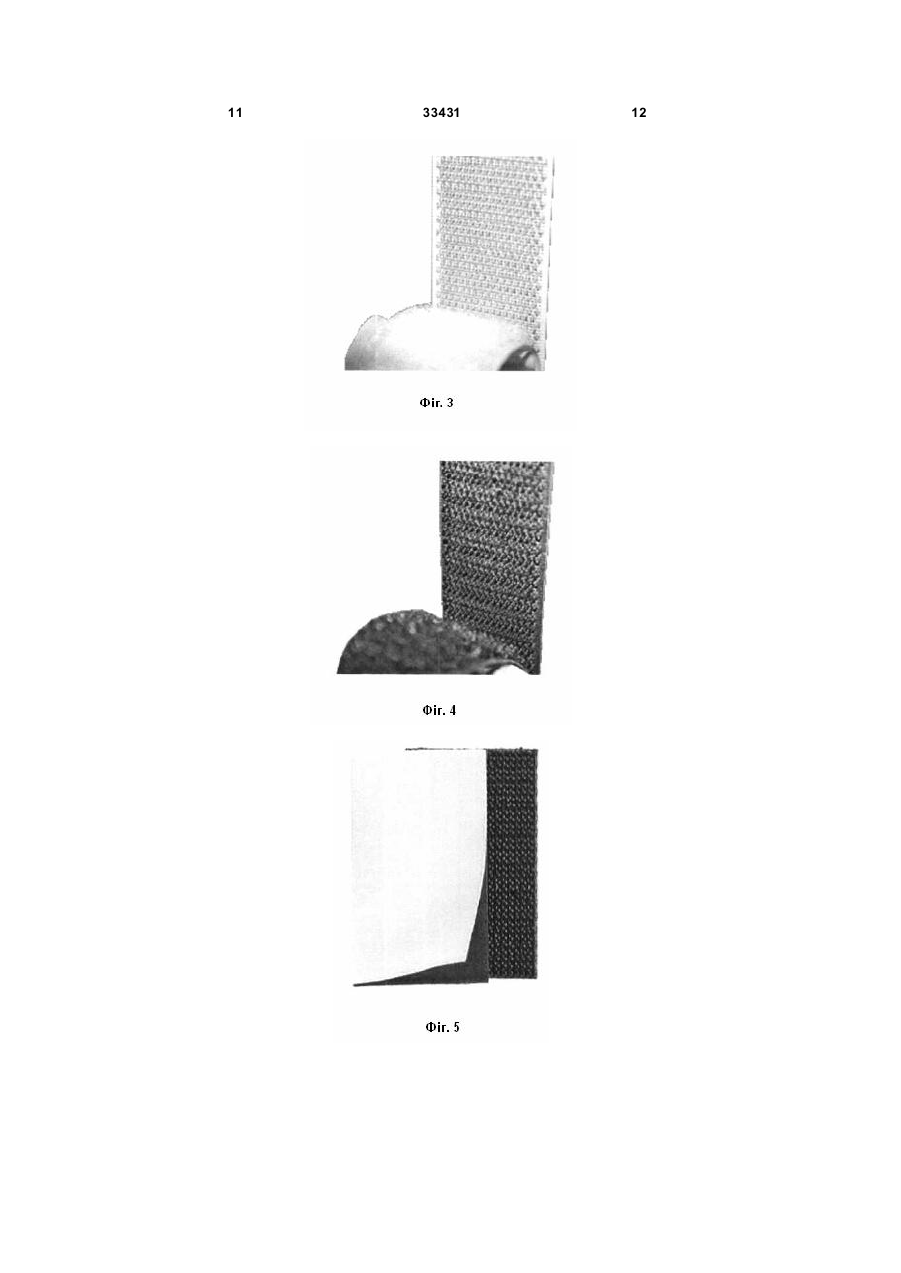

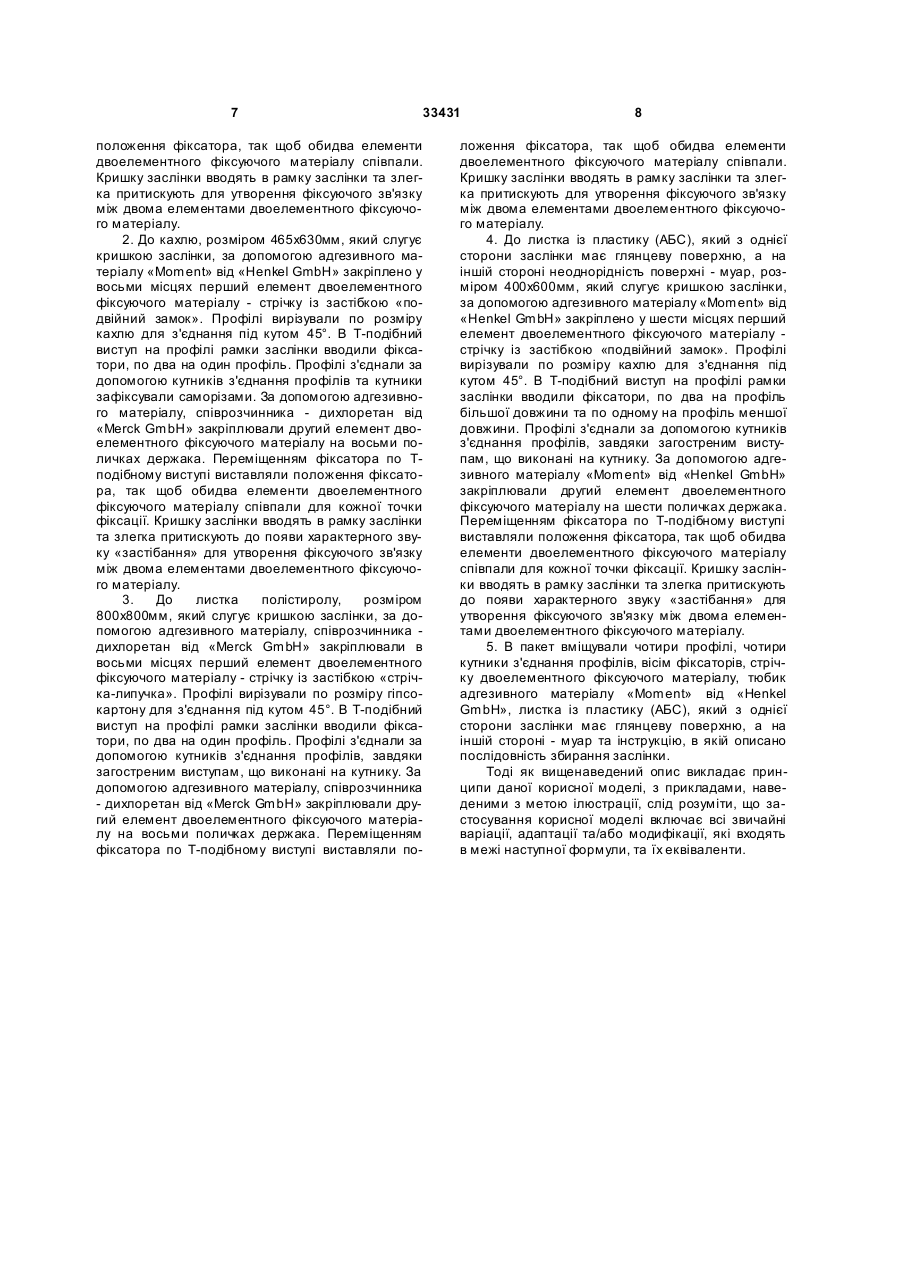

1. Ревізійна заслінка під маскування, яка складається з верхнього і нижнього та правого і лівого профілів А, що разом утворюють рамку, кришки заслінки В, кутиків з'єднання профілів С, кріплення D, фіксаторів F, яка відрізняється тим, що профілі рамки заслінки мають із зовнішньої сторони паз із горизонтальними заглибленнями, що утворюють направлені одна на одну "полички" над заглибленням, в якому розміщують кріплення D, а із внутрішньої сторони профілі рамки заслінки мають Т-подібний виступ, на якому розміщується фіксатор F, який складається з полички держака 1, яка є круглою або прямокутною, або квадратною, основи держака 2, різьби 3 для коригування положення кришки заслінки відносно рамки заслінки, приймача держака 4, який може бути виконаний як суцільний із корпусом фіксатора або як змінний, та корпусу фіксатора 6, а кришка заслінки та поличка U 2 (19) 1 3 33431 ни має безліч вад, як то всихання або структурна деформація деревини, що свою чергу призводить до зміщення відносно необхідного місця монтажу, до появи щілин та/або заминання, лущення, появи тріщин на будівельних матеріалах, якими виконують маскування. Ревізійні заслінки, що виконані з металу, більш практичні з точки зору дії зовнішнього середовища і широко застосовуються в даний час. Проте, значна вага всієї конструкції, високі ступені ризику травматичності при використані ревізійних заслінок з металу та погана адгезія будівельних матеріалів до заліза, з якого виготовлена кришка заслінки, спонукають шукати інші конструкторські рішення при виготовленні ревізійних заслінок. Перелік фігур На Фіг.1 зображено схематично зображено заслінку, де А - профіль рамки заслінки; В - кришка заслінки; С - кутник з'єднання профілів; D - кріплення; F - фіксатор; На Фіг.2 зображено схематично (в перерізі) фіксатор, де 1 - поличка держака; 2 - основа держака; 3 - різьба; 4 - приймач держака; 5 - плече держака; 6 - корпус фіксатора; На Фіг.3 зображено стрічку із застібкою Hook & Loop (стрічка-липучка), що має «петлю і крючок»; На Фіг.4 зображено стрічку із застібкою Hook & Loop (стрічка-липучка), що має «петлю і крючок з три-гачками»; На Фіг.5 зображено стрічку із застібкою Dual Lock (подвійний замок); На Фіг.6 зображено збільшене зображення стрічки із застібкою Dual Lock (подвійний замок). На Фіг.7 зображено схематично з'єднання стрічок «Dual Lock»; Детальний опис В останній час набули широкого розповсюдження ревізійні заслінки, що виконані з дерева, пластику, металу. З рівня техніки відомо досить багато рішень, які описують розміри, профіль рамки, способи кріплення кришки заслінки до рамки. Патент на корисну модель PL 62364, 17.07.2003 [заявка 114220, AWENTA E.W.A. (PL)] розкриває рішення, яке є близьким до здійснення даної корисної моделі. Так, в згаданому патенті описується ревізійна заслінка, що має подібну конструкцію, тобто складається із профілю, який утворює рамку заслінки, кутників з'єднання профілів, кріплення, утримувачів, які фіксують (утримують) кришку заслінки в рамці заслінки, які складаються корпусу та вмонтованим в корпус магнітом. Для збільшення площі дії магніту можливе докове застосування металевої скоби. Недоліком цього рішення є використання для фіксування кришки у рамці лише дії магнітного притягання металевої кришки заслінки до фіксаторів. Таким чином, можливим є використання лише металевої кришки заслінки, що в свою чергу значно звужує можливе застосування такої заслінки, оскільки металева поверхня є непридатною для нанесення багатьох будівельних матеріалів, як то малярні шпаклівки, ґрунтовки, клеї та інше. Додатковим недоліком є властивість окиснення необробленої або погано обробленої металевої поверхні, що призводить до відділення від кришки адгезивів, 4 які використовуються для маскування на кришці заслінки. В основу корисної моделі поставлена задача створення ревізійної заслінки, кришка якої буде придатною для використання для маскування таких матеріалів як то малярні шпаклівки, ґрунтовки, клеї, та інше; мати підвищену надійність та зручність в експлуатації і буде легко та швидко відкриватися. Рішення поставленої задачі досягається завдяки елементам конструкції заслінки. Заслінка складається з верхнього і нижнього та правого і лівого профілів А (Фіг.1), що разом утворюють рамку. Розмір рамки заслінки визначається розміром необхідної кришки заслінки В (Фіг.1), що не є суттєвою ознакою даної корисної моделі. На профілі із зовнішньої сторони виконано паз із горизонтальними заглибленнями, що утворюють направлені одна на одну «полички» над заглибленням, а із внутрішньої сторони виконано Тподібний виступ. Слід визначити, що в даній заявці сторона, на якій виконано заглиблення є зовнішньою стороною профілю, а сторона, на якій виконано Т-подібний виступ є вн утрішньою стороною профілю. Необов'язковим, але бажаним є закріплення профілів рамки заслінки між собою за допомогою кутників з'єднання профілів С (Фіг.1). Кутник вводиться в паз зовнішньої сторони та закріплює профілі за допомогою зчеплення, завдяки загостреним виступам, що виконані на кутнику, або із використанням додаткових матеріалів, що є відомим кваліфікованому фа хівцю в даній галузі техніки. Монтаж заслінки до стіни чи підлоги, чи стелі будівлі здійснюють за допомогою кріплення D, що схематично показано на Фіг.1. Кріплення являє собою пластину, яка умовно має три елементи: елемент закріплення, елемент згинання та площадка кріплення. Елемент закріплення являє собою пластину із шириною, що є меншою ніж загальна ширина пазу на зовнішній стороні профілю заслінки та більшою, ніж проміжок між «поличками» над заглибленням, що забезпечує зчеплення з профілем. Елемент згинання являє собою вузьку пластину, ширина та довжина якої достатня для зміни форми та визначається пружністю. Площадка кріплення являю собою пластину, на якій виконано отвори та/або пази та/або замки з'єднання. Фіксацію кришки заслінки в рамці заслінки здійснюють за допомогою фіксаторів F (Фіг.1). Фіксатор F є основним елементом здійснення корисної моделі. Більш детально, конструкція фіксатору схематично зображено на Фіг.2. Фіксатор складається із полички держака 1, основи держака 2, різьби 3, приймача держака 4, плеча держака 5 та корпусу фіксатора 6. Поличка держака 1 призначена для закріплення фіксуючого матеріалу, яка за формою є круглою або прямокутною або квадратною; основа держака 2 за допомогою різьби 3 входить в зчеплення приймача держака 4 та навантаження на зчеплення (різьбу 3) компенсується за допомогою плеча держака 5, що розташовується в отворі, зробленому в корпусі фіксатора 6. 5 33431 Слід розуміти, що різьба 3 зображена на Фіг.2 схематично. У даному втілені, різьба виконана як зовнішня, на основі держака, та внутрішня, в приймачі держака, за допомогою методів, відомих в даній галузі техніки. Різьба призначена для коригування положення кришки заслінки відносно рамки заслінки. Кришка заслінки фіксується на поличці держака за допомогою фіксуючого матеріалу. Перевагою даної корисної моделі є застосування кришки заслінки із підручних матеріалів, що використовуються для оздоблення приміщення, як наприклад кахель, виріз тирсоплити, фанери, ламінату, паркетної дошки, гіпсокартону, тощо. До обраної кришки заслінки приєднується одна частина двоелементного фіксуючого матеріалу, а до держака фіксатора 5 (Фіг.2) - інша. В якості двоелементного фіксуючого матеріалу в першому втілені використовується така система, як стрічка із застібкою «стрічка-липучка» (Hook & Loop) (від Multifoil b.v., Голландія, що має «петлю і крючок» Фіг.3 або від 3М, США, що має «петлю і крючок з три-гаком» Фіг.4). В другому втілені даної корисної моделі використовується стрічка із застібкою «подвійний замок» (Dual Lock (Фіг.5)) (від Multifoil b.v., Голландія, 3М, США). Застібка Dual Lock складається із множини штирків грибоподібної форми, які розміщені на гнучкій або жорсткій основі (Фіг.6), штирки входять в зачеп один з одним (Фіг.7), утворюючи міцне і в той же час роз'ємне з'єднання. Зчеплення кришки заслінки та держака фіксатора із фіксуючим матеріалом здійснюється за допомогою адгезивних матеріалів, що є відомими кваліфікованому фа хівцю в даній галузі те хніки, або за допомогою механічного зчеплення за допомогою саморізів, замків та тощо. Зчеплення кришки заслінки та держака фіксатора із фіксуючим матеріалом є відомим з рівня техніки і згадується в даному описі як посилання для кращого розуміння. У втіленні даної корисної моделі, приймач держака 4 (Фіг.2) може бути виконаний як суцільний із корпусом фіксатора або як змінний. У випадку, коли приймач є змінним - забезпечується розширення варіантів застосування розмірів держака і заслінка стає більш зручною в експлуатації. Плече держака 5 (Фіг.2) є додатковою, необов'язковою ознакою та виконується для підвищення надійності та зручності в експлуатації. Додатковим втіленням даної корисної моделі є набір, який складається із профілів рамки заслінки, кутників з'єднання профілів, кріплення, фіксаторів та двоелементного фіксуючого матеріалу та інструкції. Набір може комплектуватися адгезивним матеріалом для зчеплення кришки заслінки та держака фіксатора із фіксуючим матеріалом. Такимматеріалом може бути, наприклад, епоксидна смола, співрозчинники, клейові суміші та інші адгезиви, що є прийнятними для застосування з відповідними матеріалами та відомі з рівня техніки. Додатково, набір може комплектуватися кришкою заслінки, виконаною із пластику, такого як, наприклад, полістирол, газонаповнений полістирол, бутадієн-стирол, акрилонітрил-бутадієнстирол, яка з однієї сторони заслінки має глянцеву 6 поверхню, а на іншій стороні неоднорідність поверхні - муар. Таке втілення дозволяє проведення малярних робіт безпосередньо на кришці заслінки без додаткової обробки. Кваліфікованому фахівцю в даній галузі техніки буде зрозуміло, що при дзеркальному відтворені рамки заслінки позначення «права сторона» зміниться на «ліва сторона», а позначення «ліва сторона» зміниться на «права сторона». Незалежно, аналогічно може змінюватись визначення «верхній» на «нижній» та «нижній» на «верхній». Позначення сторін є умовним та за даною корисною моделлю не є суттєвою ознакою, а визначається лише для розуміння здійснення корисної моделі. Таким чином, запропонована заслінка, як вона описана вище, без обмежень, є придатною для використання для маскування таких матеріалів, якто малярні шпаклівки, ґрунтовки, клеї та інше, матиме підвищену надійність та зручність в експлуатації і забезпечує легке та швидке відкривання. Додатковим технічним результатом є гнучкість габаритів заслінки, яки визначаються конкретними технічними потребами. Термін “зчеплення” в даній заявці означає закріплення одного елементу відносно іншого елементу без можливості виведення одного елементу відносно іншого із закріплення при зовнішній дії. Термін “фіксація” в даній заявці означає закріплення одного елементу відносно іншого елементу із можливістю виведення одного елементу відносно іншого із закріплення при зовнішній дії. Термін “пружність” в даній заявці означає властивість, яка описується теорією пружної та пластичної деформації для матеріалу, із якого виготовлений елемент, що відноситься до даної заявки. Якщо не визначено інше, те хнічні та наукові терміни, що використовуються в даній заявці, мають значення, що звичайно зрозумілі фахівцю в даній галузі техніки. Всі патенти, заявки, опубліковані заявки та інші публікації та визначення з баз даних, включені в дану заявку в повному обсязі шляхом посилання. Коли існує будь-яке протиріччя або відмінність між визначеннями в даній частині та визначеннями, які включені або процитовані в будь-яких патентах, заявках, опублікованих заявках та інших публікаціях та визначеннях, які отримані з інших баз даних, дійсними є визначення, надані в даній частині. Приклади 1. До листка гіпсокартону, розміром 250х250мм, який слугує кришкою заслінки, за допомогою саморізів закріплено в чотирьох місцях перший елемент двоелементного фіксуючого матеріалу - стрічку із застібкою «стрічка-липучка». Профілі вирізували по розміру гіпсокартону для з'єднання під кутом 45°. В Т-подібний виступ на профілі рамки заслінки вводили фіксатори. Профілі з'єднували за допомогою кутників з'єднання профілів, завдяки загостреним виступам, що виконані на кутнику. За допомогою адгезивного матеріалу «Moment» від «Henkel GmbH» закріплювали другий елемент двоелементного фіксуючого матеріалу на чотирьох поличках держака. Переміщенням фіксатора по Т-подібному виступі виставляли 7 33431 положення фіксатора, так щоб обидва елементи двоелементного фіксуючого матеріалу співпали. Кришку заслінки вводять в рамку заслінки та злегка притискують для утворення фіксуючого зв'язку між двома елементами двоелементного фіксуючого матеріалу. 2. До кахлю, розміром 465х630мм, який слугує кришкою заслінки, за допомогою адгезивного матеріалу «Moment» від «Henkel GmbH» закріплено у восьми місцях перший елемент двоелементного фіксуючого матеріалу - стрічку із застібкою «подвійний замок». Профілі вирізували по розміру кахлю для з'єднання під кутом 45°. В Т-подібний виступ на профілі рамки заслінки вводили фіксатори, по два на один профіль. Профілі з'єднали за допомогою кутників з'єднання профілів та кутники зафіксували саморізами. За допомогою адгезивного матеріалу, співрозчинника - дихлоретан від «Merck GmbH» закріплювали другий елемент двоелементного фіксуючого матеріалу на восьми поличках держака. Переміщенням фіксатора по Тподібному виступі виставляли положення фіксатора, так щоб обидва елементи двоелементного фіксуючого матеріалу співпали для кожної точки фіксації. Кришку заслінки вводять в рамку заслінки та злегка притискують до появи характерного звуку «застібання» для утворення фіксуючого зв'язку між двома елементами двоелементного фіксуючого матеріалу. 3. До листка полістиролу, розміром 800х800мм, який слугує кришкою заслінки, за допомогою адгезивного матеріалу, співрозчинника дихлоретан від «Merck GmbH» закріплювали в восьми місцях перший елемент двоелементного фіксуючого матеріалу - стрічку із застібкою «стрічка-липучка». Профілі вирізували по розміру гіпсокартону для з'єднання під кутом 45°. В Т-подібний виступ на профілі рамки заслінки вводили фіксатори, по два на один профіль. Профілі з'єднали за допомогою кутників з'єднання профілів, завдяки загостреним виступам, що виконані на кутнику. За допомогою адгезивного матеріалу, співрозчинника - дихлоретан від «Merck GmbH» закріплювали другий елемент двоелементного фіксуючого матеріалу на восьми поличках держака. Переміщенням фіксатора по Т-подібному виступі виставляли по 8 ложення фіксатора, так щоб обидва елементи двоелементного фіксуючого матеріалу співпали. Кришку заслінки вводять в рамку заслінки та злегка притискують для утворення фіксуючого зв'язку між двома елементами двоелементного фіксуючого матеріалу. 4. До листка із пластику (АБС), який з однієї сторони заслінки має глянцеву поверхню, а на іншій стороні неоднорідність поверхні - муар, розміром 400х600мм, який слугує кришкою заслінки, за допомогою адгезивного матеріалу «Moment» від «Henkel GmbH» закріплено у шести місцях перший елемент двоелементного фіксуючого матеріалу стрічку із застібкою «подвійний замок». Профілі вирізували по розміру кахлю для з'єднання під кутом 45°. В Т-подібний виступ на профілі рамки заслінки вводили фіксатори, по два на профіль більшої довжини та по одному на профіль меншої довжини. Профілі з'єднали за допомогою кутників з'єднання профілів, завдяки загостреним виступам, що виконані на кутнику. За допомогою адгезивного матеріалу «Моmеnt» від «Henkel GmbH» закріплювали другий елемент двоелементного фіксуючого матеріалу на шести поличках держака. Переміщенням фіксатора по Т-подібному виступі виставляли положення фіксатора, так щоб обидва елементи двоелементного фіксуючого матеріалу співпали для кожної точки фіксації. Кришку заслінки вводять в рамку заслінки та злегка притискують до появи характерного звуку «застібання» для утворення фіксуючого зв'язку між двома елементами двоелементного фіксуючого матеріалу. 5. В пакет вміщували чотири профілі, чотири кутники з'єднання профілів, вісім фіксаторів, стрічку двоелементного фіксуючого матеріалу, тюбик адгезивного матеріалу «Moment» від «Henkel GmbH», листка із пластику (АБС), який з однієї сторони заслінки має глянцеву поверхню, а на іншій стороні - муар та інструкцію, в якій описано послідовність збирання заслінки. Тоді як вищенаведений опис викладає принципи даної корисної моделі, з прикладами, наведеними з метою ілюстрації, слід розуміти, що застосування корисної моделі включає всі звичайні варіації, адаптації та/або модифікації, які входять в межі наступної формули, та їх еквіваленти. 9 33431 10 11 33431 12 13 Комп’ютерна в ерстка А. Крулевський 33431 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
