Трансформатор струму

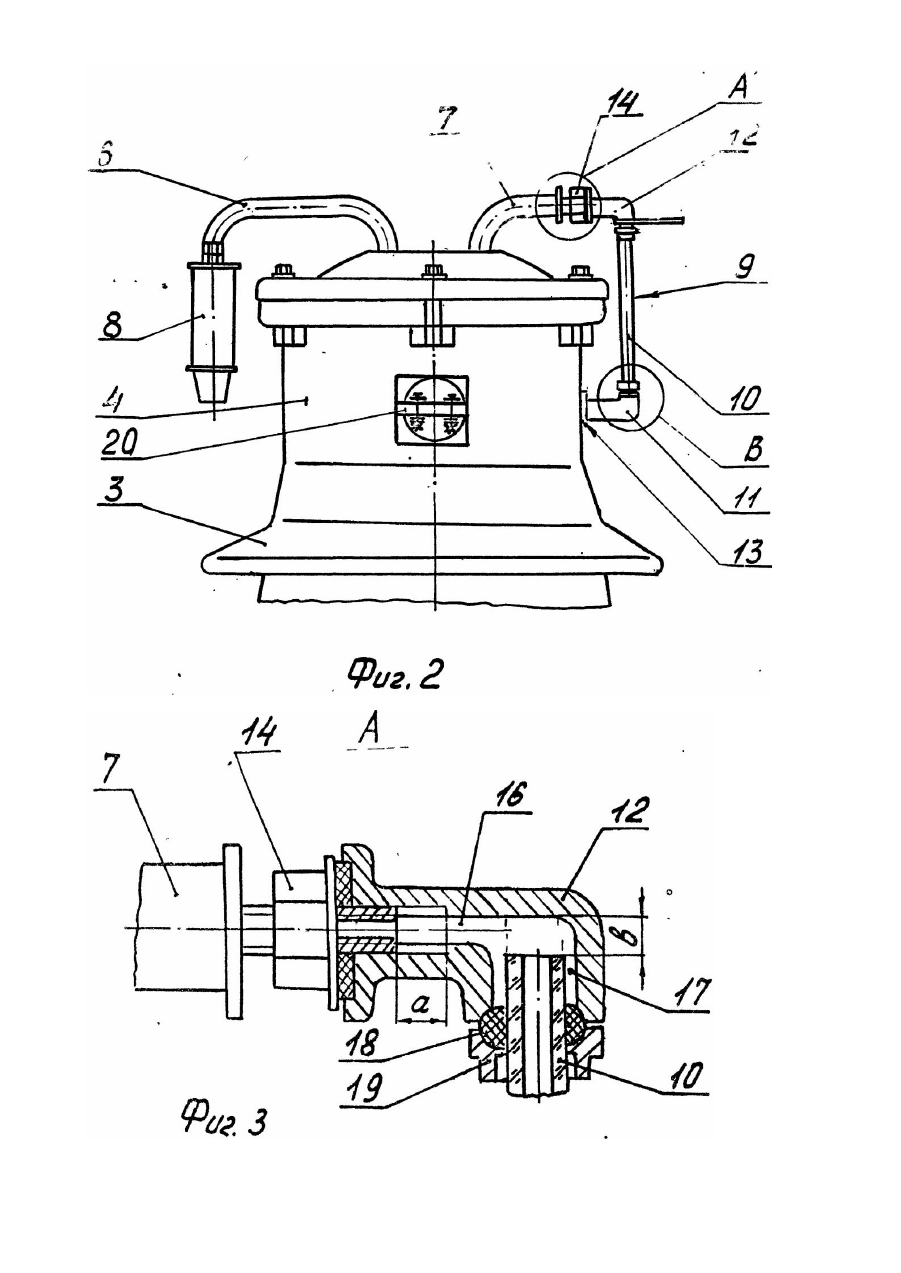

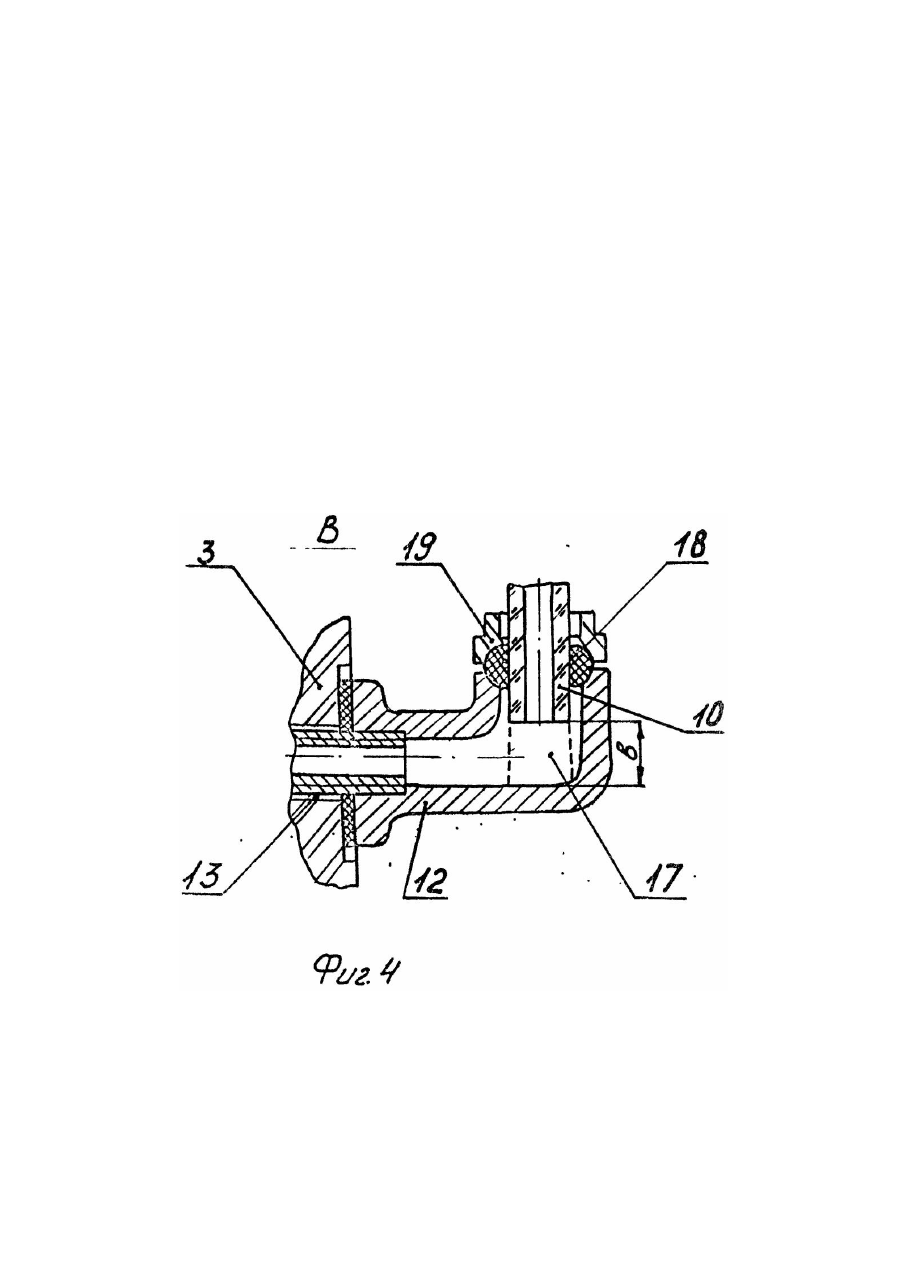

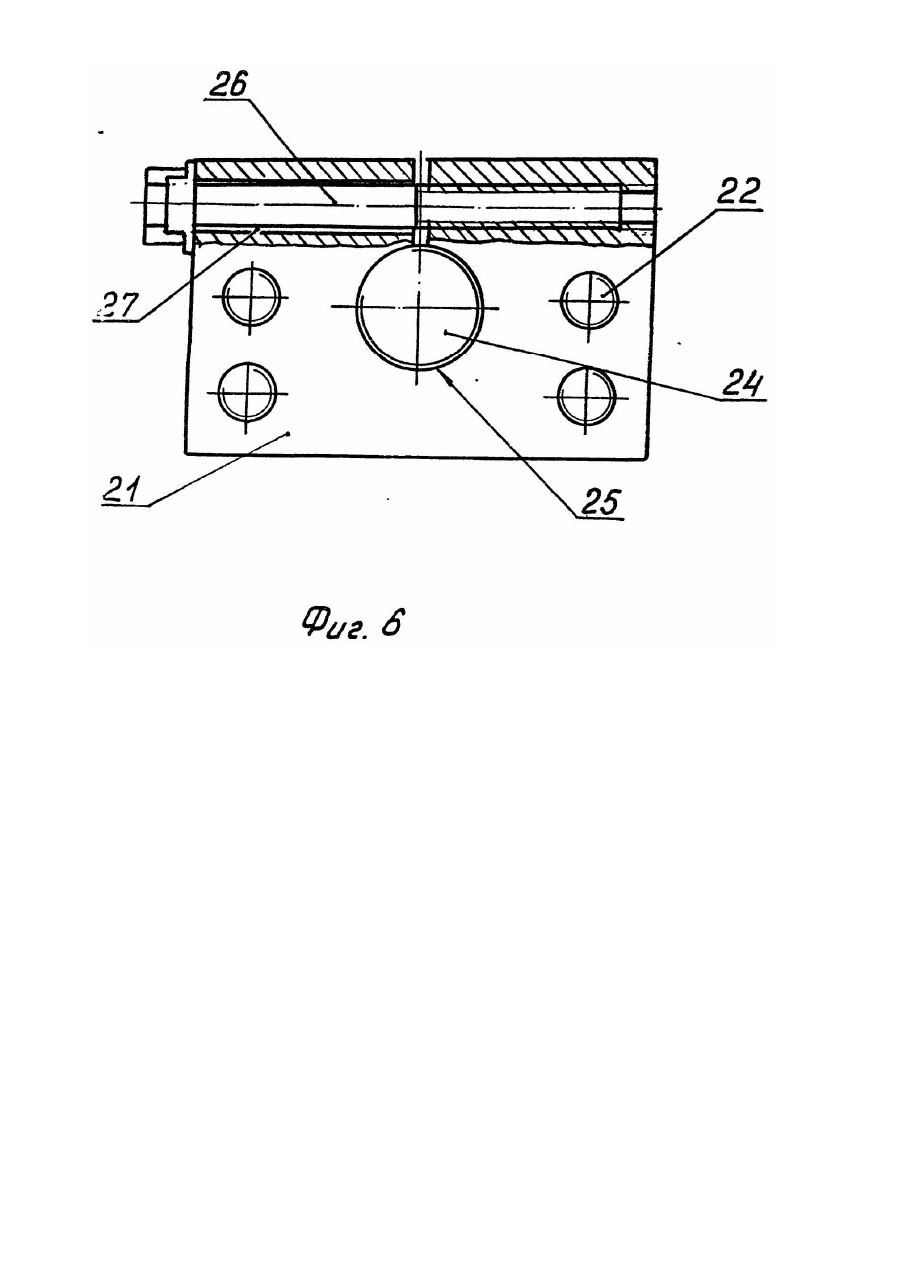

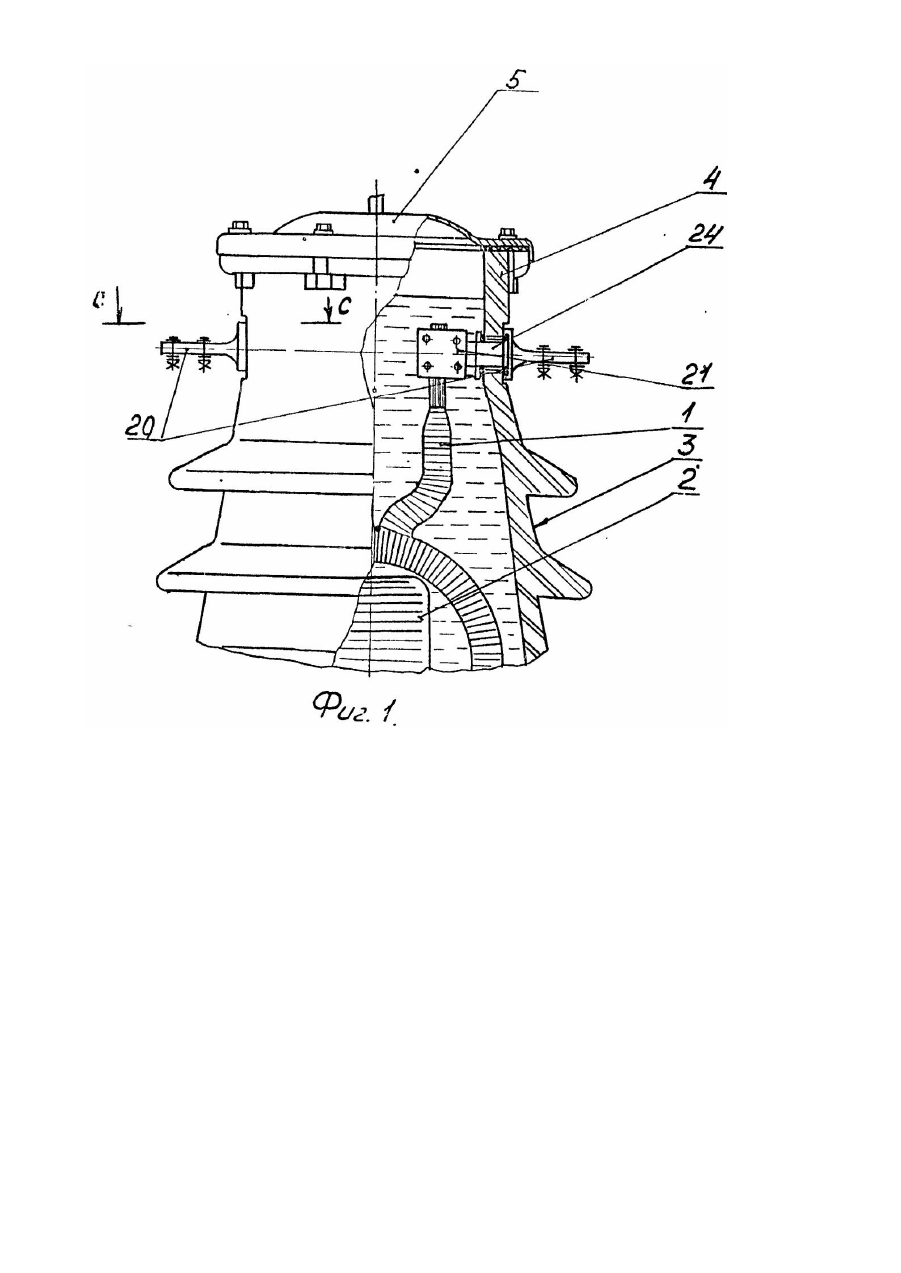

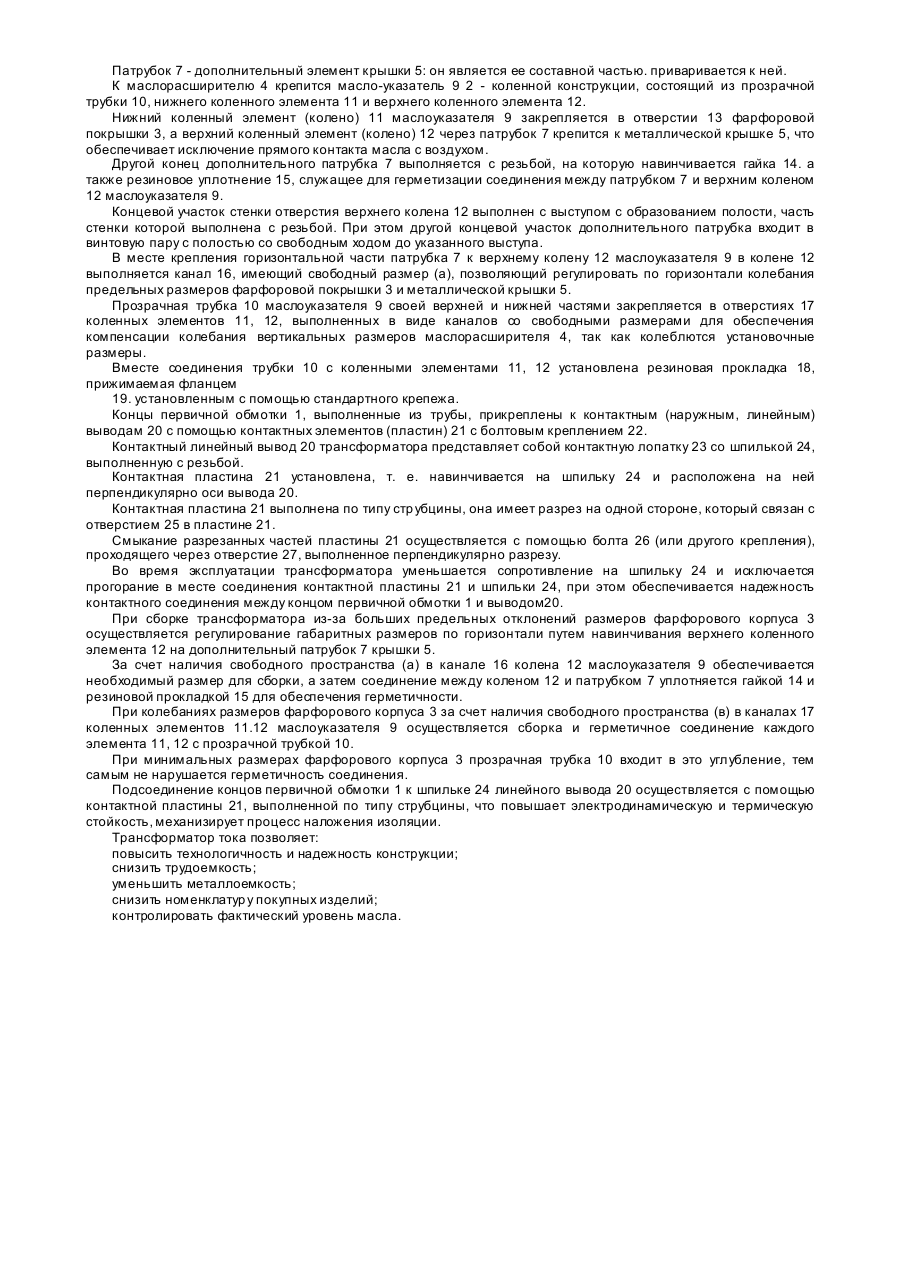

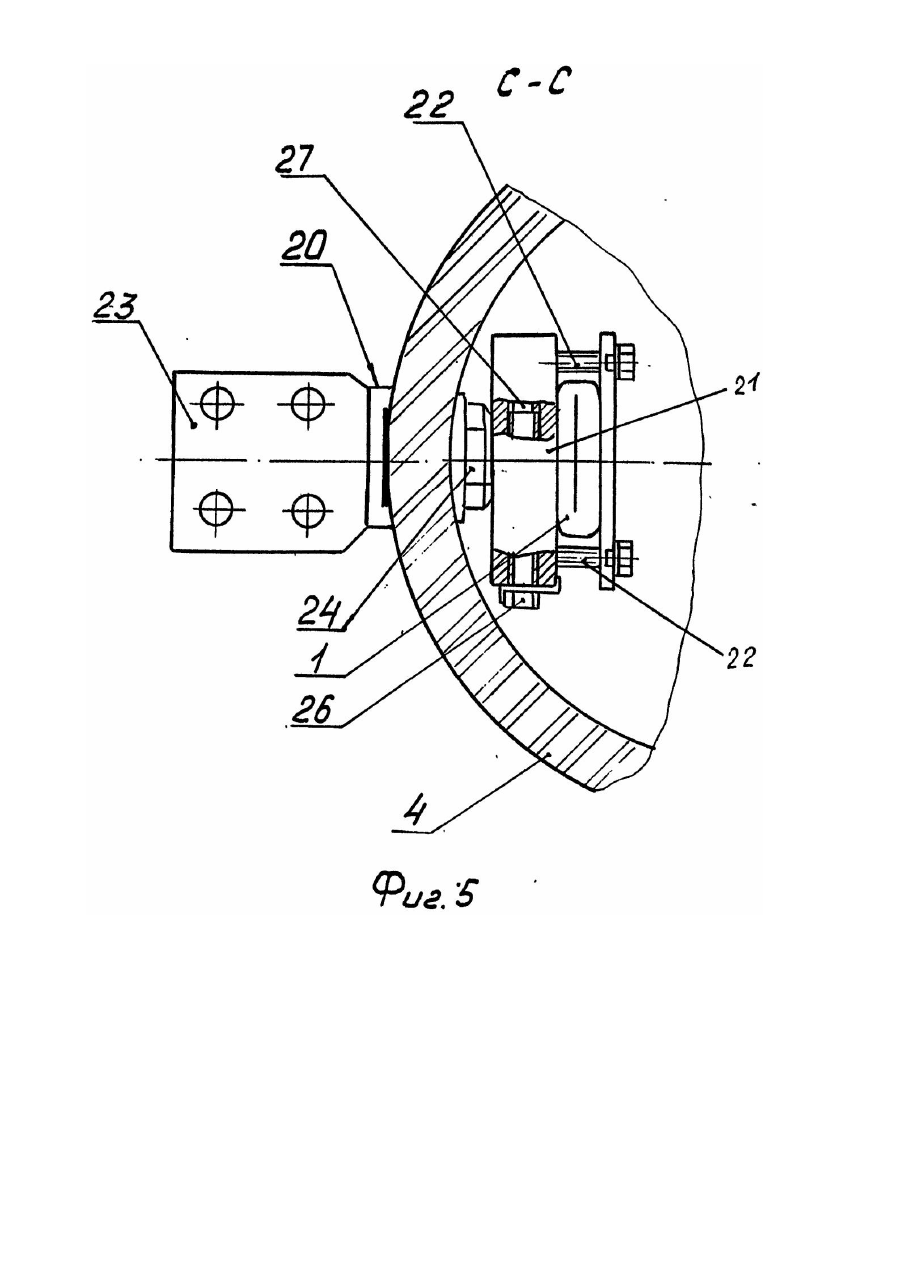

Изобретение относится к электротехнике, в частности к высоковольтным измерительным трансформаторам тока, имеющим узел, предназначенный для измерений уровня жидкого диэлектрика. В известном трансформаторе [1] имеется расширитель, который содержит указатель уровня охлаждающей жидкости, состоящий из прозрачной трубки, расположенной в кожухе; верхний конец трубки соединен с непрозрачной трубкой, которая соединена с внутренней полостью расширителя с помощью верхнего патрубка и нижнего патрубка с запорной арматурой. Внутри тр убы находится поплавок со связью. Недостатком известной конструкции является то, что ее невозможно применить в трансформаторе тока, несущей конструкцией которого является фарфоровая покрышка, имеющая большие предельные допуски, не позволяющие гарантировать сборку изделий. В серийном производстве известный трансформатор не позволяет производить компенсацию размеров в горизонтальной и вертикальной плоскостях. Известен трансформатор тока [2], содержащий первичную и вторичные обмотки, которые накрываются фарфоровой покрышкой, которая устанавливается на цоколь. На покрышке сверху установлен металлический маслорасширитель, который обеспечивает свободное расширение масла, вызванное изменениями его температуры. Возможно увеличение верхней части фарфоровой покрышки по высоте, что выполняет роль маслорасширителя. Использование части полости фарфоровой покрышки в качестве маслорасширителя, т. е. устранение металлических отливок, дает большой экономический эффект. Одно из отверстий в стенках фар форовой покрышки используется для монтажа маслоуказателя. Таким образом, маслорасширитель трансформатора выполняется с указателем уровня масла. Основной частью трубчатого маслоуказателя является прозрачная трубка (из стекла или оргстекла). Нижний конец трубки сообщается с мас-лорасширителем трансформатора на отметке ниже минимального допустимого уровня масла. Верхний конец трубки сообщается с воздухом, находящимся в маслорасширителе над уровнем масла. На трубке имеются пометки с допустимых отклонениях уровня масла. Сверху фар форовая покрышка закрывается съемной металлической крышкой, на которой установлен воздухоосушитель (влагоосуши тель). Он закрепляется на крышке маслорасширителя с помощью патрубка. Крепление крышки осуществляется посредством болтов, с помощью которых она прижимается к торцу фарфоровой покрышки, сжимая резиновую прокладку. В стенках фарфоровой покрышки под углом 90° к маслоуказателю укреплены контактные выводы первичной обмотки. Недостатками известного трансформатора тока являются: невыполнение условий герметизации; при использовании металлического маслорасширителя возникает течь масла по причине скрытых дефектов литья; металлический маслорасширитель с маслоуказателем является металлоемким и технологически трудоемким узлом; в покупных изделиях, таких как в фарфоровые покрышки типа ИП-419, имеется только одно отверстие в вертикальной плоскости, а 2-коленный маслоуказатель требует выполнения второго отверстия, что снижает технологичность конструкции; 2 - коленный маслоуказатель, устанавливаемый в маслорасширителе, не гарантирует определению фактического уровня масла (при температуре выше предельно допустимой уровень масла в трансформаторе повышается, в результате чего маслоуказатель перестает работать). В основу изобретения поставлена задача упрощения конструкции, повышения технологических возможностей и надежности, улучшения условий герметизации и увеличения электродинамической стойкости. Поставленная задача решается тем, что трансформатор тока, содержащий фарфоровый корпус, в котором помещены первичная и вторичная обмотки, металлическую крышку, установленную сверху корпуса и двухколенный маслоуказатель, состоящий из прозрачной трубки, помещенной в отверстиях верхнего и нижнего коленных элементов, нижний коленный элемент соединен с корпусом, концы первичной обмотки соединены с помощью контактных элементов с проходящими через корпус наружными линейными выводами, согласно изобретению, снабжен дополнительным патрубком, один из концов которого установлен на крышке, а другой его концевой участок выполнен с резьбой, концевой участок стенки отверстия верхнего колена выполнен с выступом с образованием полости, часть стенки которой выполнена с резьбой, при этом другой концевой участок дополнительного патрубка входит в винтовую пару с полостью со свободным ходом до указанного выступа, а со стороны торцов прозрачной трубки в коленных элементах выполнены свободные вертикальные каналы. Трансформатор снабжен гайкой с резиновым уплотнением, размещенной на горизонтальной части дополнительного патрубка. Трансформатор снабжен резиновыми прокладками, установленными в канале верхнего и нижнего коленных элементов и прилегающими к трубке для герметичного соединения. Трансформатор снабжен фланцами, каждый из которых прижимает резиновую прокладку. Контактные элементы установлены перпендикулярно к шпильке вывода. Контактный элемент выполнен в виде стр убцины, части которой выполнены с возможностью смыкания друг с другом с помощью болтового крепления. Сущность изобретения поясняется чертежами, где: фиг. 1, фиг. 2 - трансформатор тока, фиг. 3 - выносной элемент А по фиг. 2; фиг. 4 - выносной элемент В по фиг. 2; фиг. 5 - сечение С-С по фиг. 1; фиг. 6 - контактный элемент и установка его на шпильке вывода. Трансформатор тока содержит первичную 1 и вторичные 2 обмотки, заключенные в фарфоровую покрышку (корпус) 3; вер хняя часть фарфоровой покрышки 3 увеличена по высоте и выполняет роль маслорасширителя 4. Сверху фарфоровой покрышки 3 установлена съемная штампованная крышка 5 с патрубками 6. 7, которые установлены симметрично относительно центральной оси трансформатора. Патрубок 6 приваривается к крышке 5 и служит для подсоединения к нему воздухо-осуши теля 8. Патрубок 7 - дополнительный элемент крышки 5: он является ее составной частью. приваривается к ней. К маслорасширителю 4 крепится масло-указатель 9 2 - коленной конструкции, состоящий из прозрачной трубки 10, нижнего коленного элемента 11 и верхнего коленного элемента 12. Нижний коленный элемент (колено) 11 маслоуказателя 9 закрепляется в отверстии 13 фарфоровой покрышки 3, а верхний коленный элемент (колено) 12 через патрубок 7 крепится к металлической крышке 5, что обеспечивает исключение прямого контакта масла с воздухом. Другой конец дополнительного патрубка 7 выполняется с резьбой, на которую навинчивается гайка 14. а также резиновое уплотнение 15, служащее для герметизации соединения между патрубком 7 и верхним коленом 12 маслоуказателя 9. Концевой участок стенки отверстия верхнего колена 12 выполнен с выступом с образованием полости, часть стенки которой выполнена с резьбой. При этом другой концевой участок дополнительного патрубка входит в винтовую пару с полостью со свободным ходом до указанного выступа. В месте крепления горизонтальной части патрубка 7 к верхнему колену 12 маслоуказателя 9 в колене 12 выполняется канал 16, имеющий свободный размер (а), позволяющий регулировать по горизонтали колебания предельных размеров фарфоровой покрышки 3 и металлической крышки 5. Прозрачная трубка 10 маслоуказателя 9 своей верхней и нижней частями закрепляется в отверстиях 17 коленных элементов 11, 12, выполненных в виде каналов со свободными размерами для обеспечения компенсации колебания вертикальных размеров маслорасширителя 4, так как колеблются установочные размеры. Вместе соединения трубки 10 с коленными элементами 11, 12 установлена резиновая прокладка 18, прижимаемая фланцем 19. установленным с помощью стандартного крепежа. Концы первичной обмотки 1, выполненные из трубы, прикреплены к контактным (наружным, линейным) выводам 20 с помощью контактных элементов (пластин) 21 с болтовым креплением 22. Контактный линейный вывод 20 трансформатора представляет собой контактную лопатку 23 со шпилькой 24, выполненную с резьбой. Контактная пластина 21 установлена, т. е. навинчивается на шпильку 24 и расположена на ней перпендикулярно оси вывода 20. Контактная пластина 21 выполнена по типу стр убцины, она имеет разрез на одной стороне, который связан с отверстием 25 в пластине 21. Смыкание разрезанных частей пластины 21 осуществляется с помощью болта 26 (или другого крепления), проходящего через отверстие 27, выполненное перпендикулярно разрезу. Во время эксплуатации трансформатора уменьшается сопротивление на шпильку 24 и исключается прогорание в месте соединения контактной пластины 21 и шпильки 24, при этом обеспечивается надежность контактного соединения между концом первичной обмотки 1 и выводом20. При сборке трансформатора из-за больших предельных отклонений размеров фарфорового корпуса 3 осуществляется регулирование габаритных размеров по горизонтали путем навинчивания верхнего коленного элемента 12 на дополнительный патрубок 7 крышки 5. За счет наличия свободного пространства (а) в канале 16 колена 12 маслоуказателя 9 обеспечивается необходимый размер для сборки, а затем соединение между коленом 12 и патрубком 7 уплотняется гайкой 14 и резиновой прокладкой 15 для обеспечения герметичности. При колебаниях размеров фарфорового корпуса 3 за счет наличия свободного пространства (в) в каналах 17 коленных элементов 11.12 маслоуказателя 9 осуществляется сборка и герметичное соединение каждого элемента 11, 12 с прозрачной трубкой 10. При минимальных размерах фарфорового корпуса 3 прозрачная трубка 10 входит в это углубление, тем самым не нарушается герметичность соединения. Подсоединение концов первичной обмотки 1 к шпильке 24 линейного вывода 20 осуществляется с помощью контактной пластины 21, выполненной по типу струбцины, что повышает электродинамическую и термическую стойкость, механизирует процесс наложения изоляции. Трансформатор тока позволяет: повысить технологичность и надежность конструкции; снизить трудоемкость; уменьшить металлоемкость; снизить номенклатур у покупных изделий; контролировать фактический уровень масла.
