Спосіб ремонту прогонової будівлі та прогонова будівля

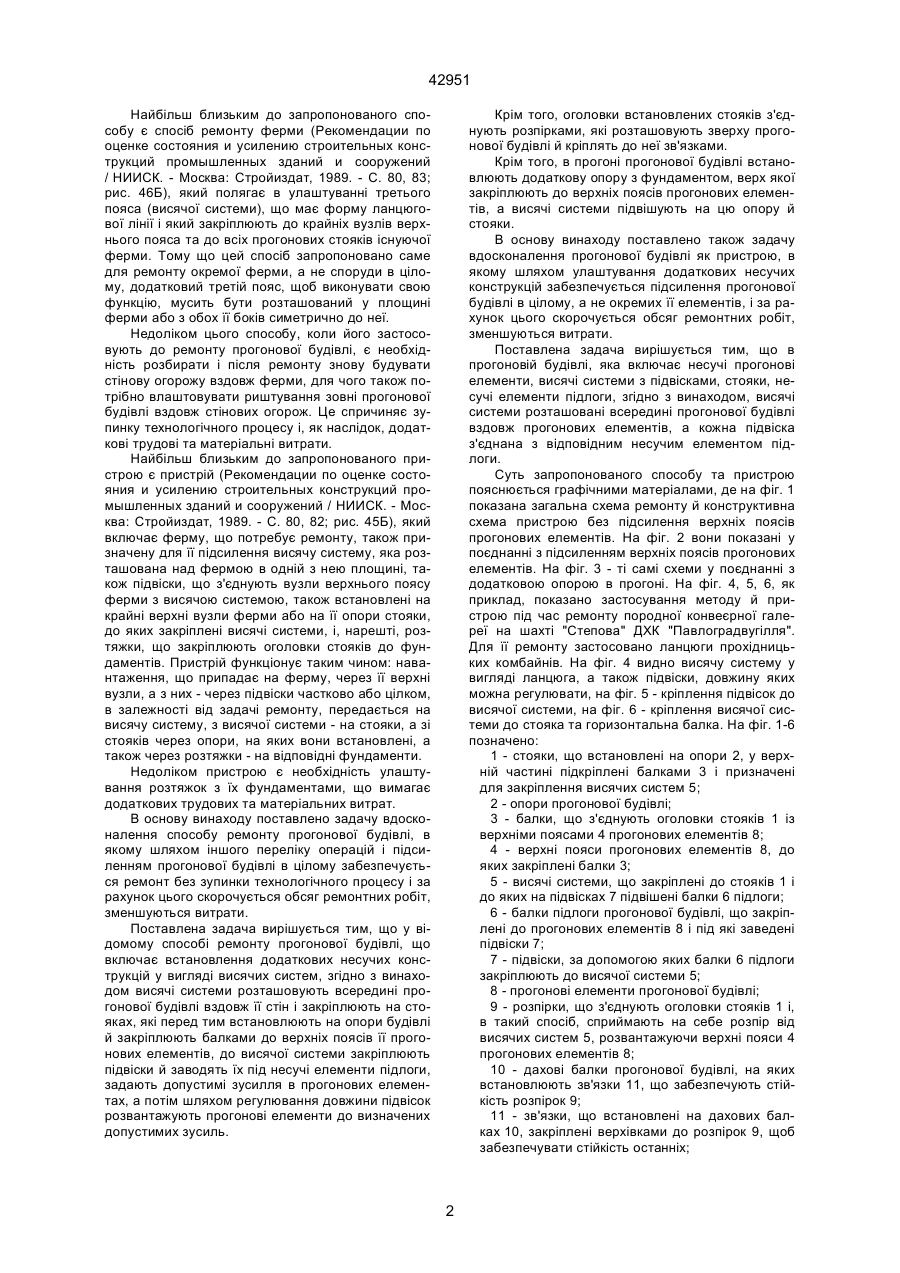

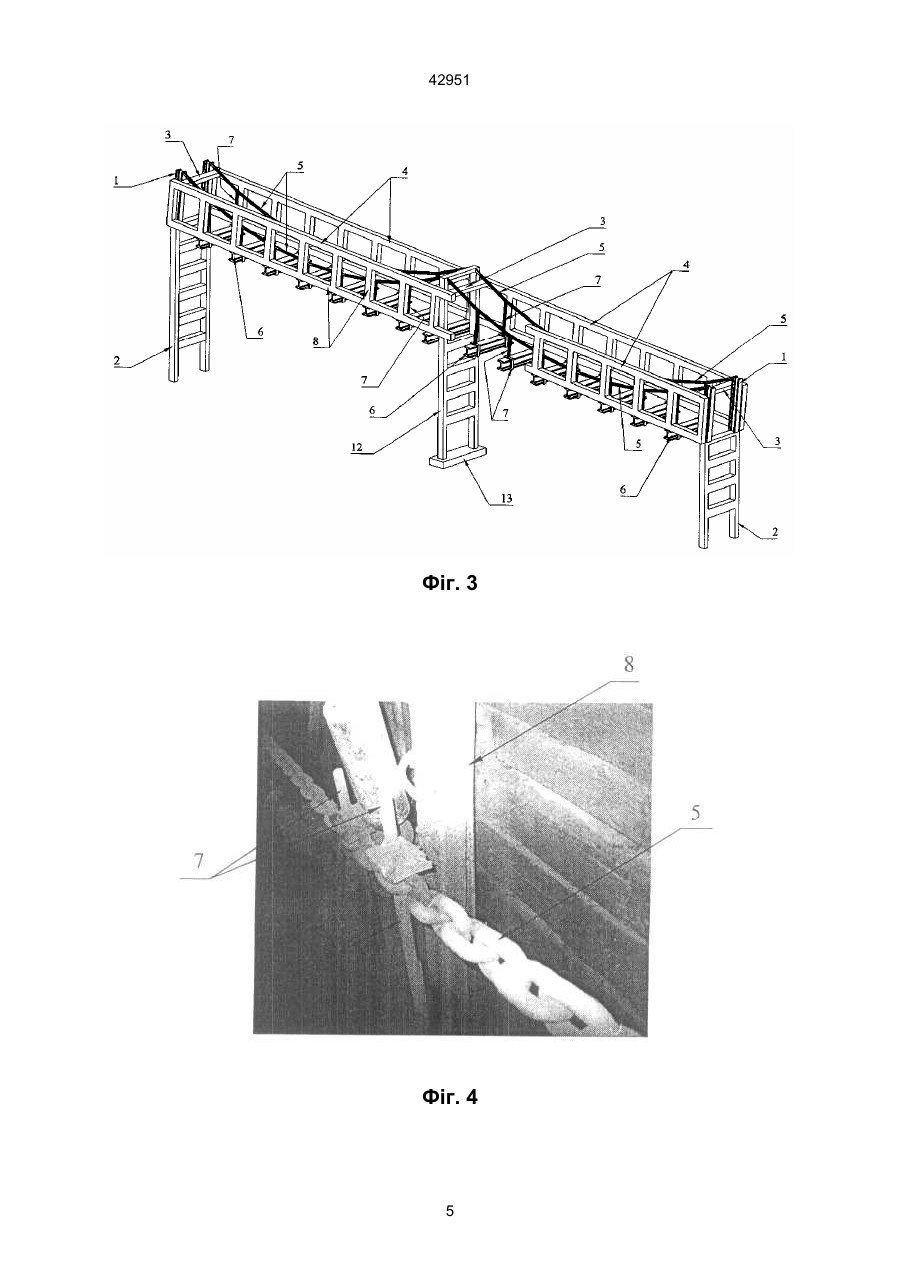

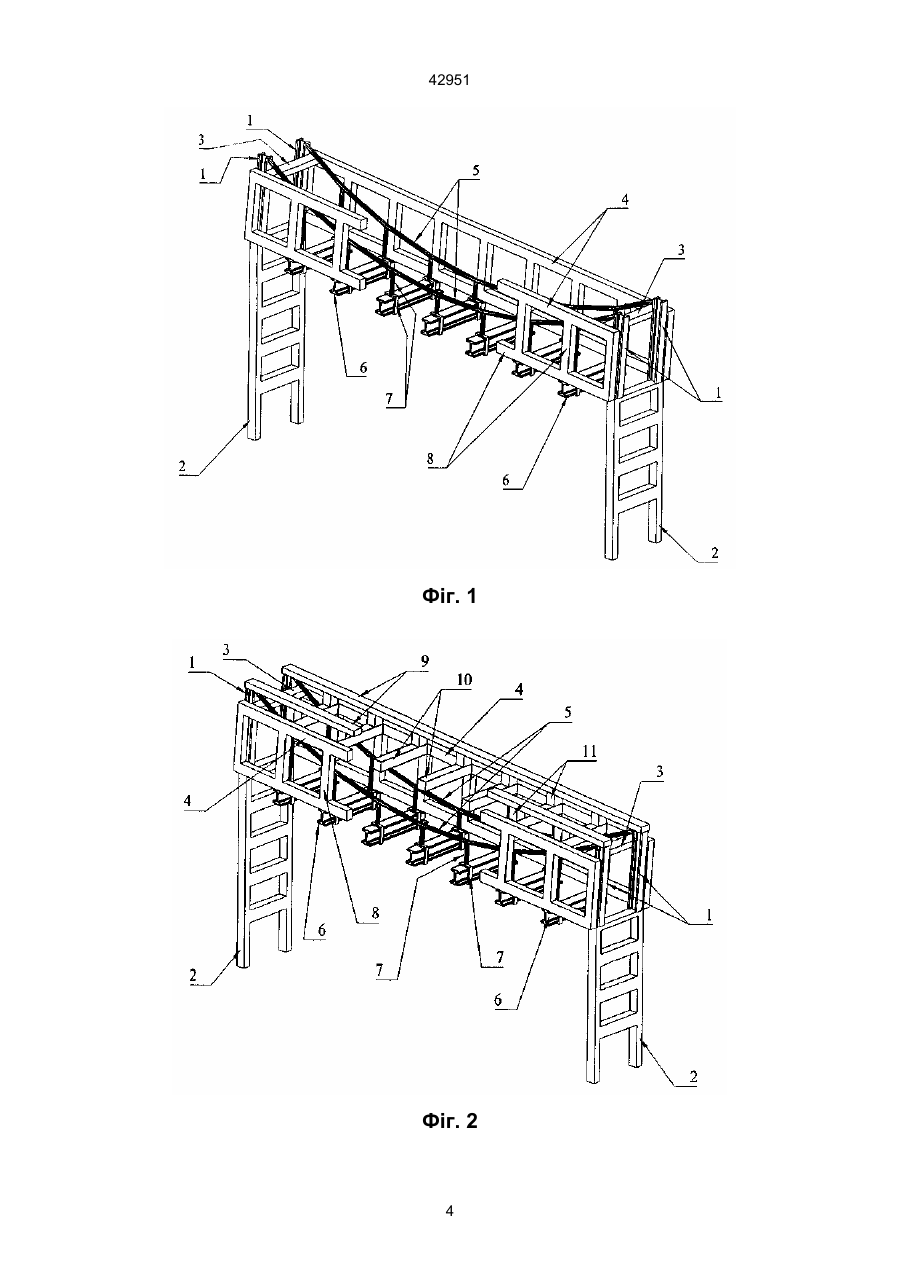

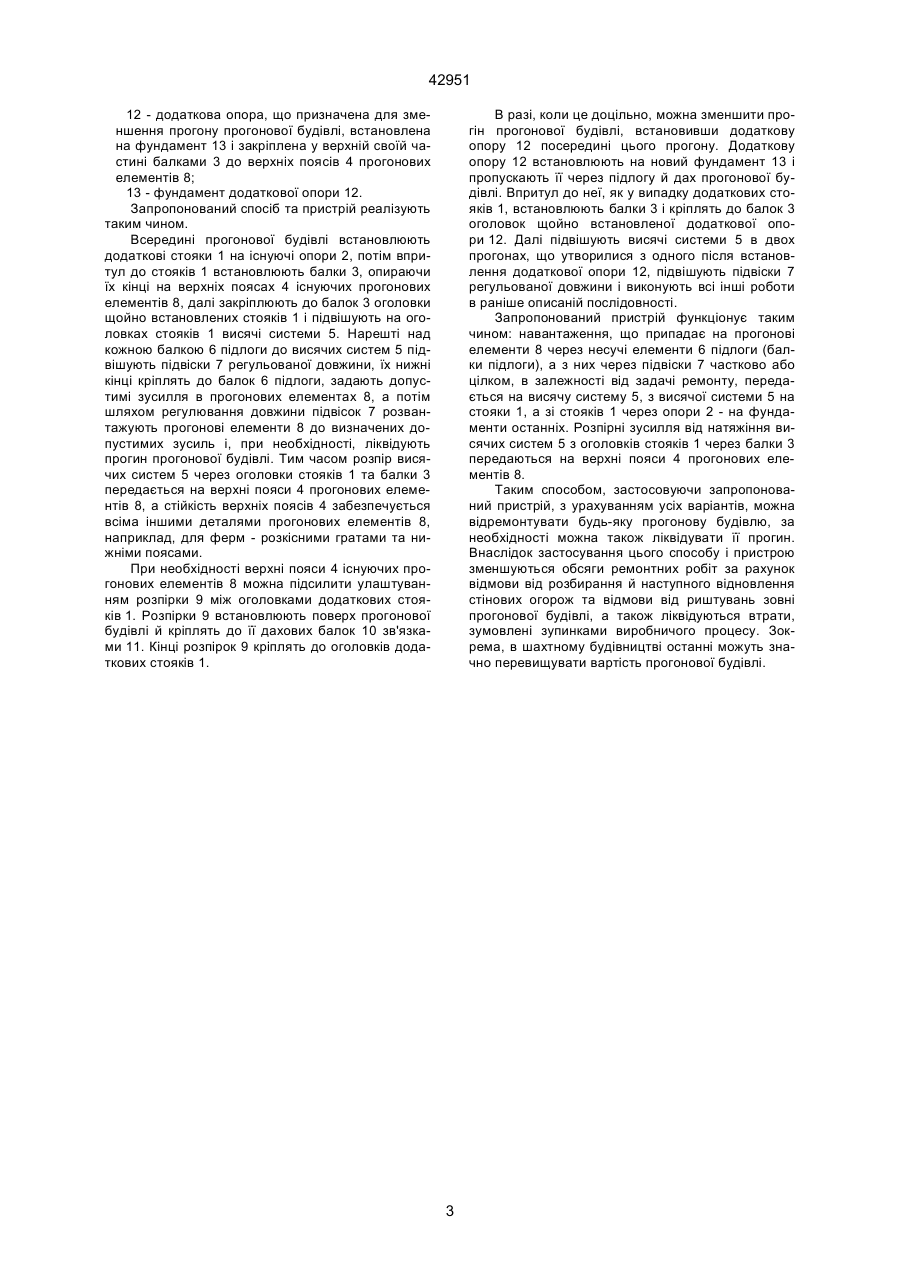

1. Спосіб ремонту прогонової будівлі, що включає встановлення додаткових несучих конструкцій у вигляді висячих систем, який відрізняється тим, що висячі системи розташовують всередині прогонової будівлі вздовж її стін і закріплюють на стояках, які перед тим встановлюють на опори будівлі й закріплюють балками до верхніх поясів її прогонових елементів, до висячої системи закріплюють підвіски й заводять їх під несучі елементи підлоги, задають допустимі зусилля в про 42951 Найбільш близьким до запропонованого способу є спосіб ремонту ферми (Рекомендации по оценке состояния и усилению строительных конструкций промышленных зданий и сооружений / НИИСК. - Москва: Стройиздат, 1989. - С. 80, 83; рис. 46Б), який полягає в улаштуванні третього пояса (висячої системи), що має форму ланцюгової лінії і який закріплюють до крайніх вузлів верхнього пояса та до всіх прогонових стояків існуючої ферми. Тому що цей спосіб запропоновано саме для ремонту окремої ферми, а не споруди в цілому, додатковий третій пояс, щоб виконувати свою функцію, мусить бути розташований у площині ферми або з обох її боків симетрично до неї. Недоліком цього способу, коли його застосовують до ремонту прогонової будівлі, є необхідність розбирати і після ремонту знову будувати стінову огорожу вздовж ферми, для чого також потрібно влаштовувати риштування зовні прогонової будівлі вздовж стінових огорож. Це спричиняє зупинку технологічного процесу і, як наслідок, додаткові трудові та матеріальні витрати. Найбільш близьким до запропонованого пристрою є пристрій (Рекомендации по оценке состояния и усилению строительных конструкций промышленных зданий и сооружений / НИИСК. - Москва: Стройиздат, 1989. - С. 80, 82; рис. 45Б), який включає ферму, що потребує ремонту, також призначену для її підсилення висячу систему, яка розташована над фермою в одній з нею площині, також підвіски, що з'єднують вузли верхнього поясу ферми з висячою системою, також встановлені на крайні верхні вузли ферми або на її опори стояки, до яких закріплені висячі системи, і, нарешті, розтяжки, що закріплюють оголовки стояків до фундаментів. Пристрій функціонує таким чином: навантаження, що припадає на ферму, через її верхні вузли, а з них - через підвіски частково або цілком, в залежності від задачі ремонту, передається на висячу систему, з висячої системи - на стояки, а зі стояків через опори, на яких вони встановлені, а також через розтяжки - на відповідні фундаменти. Недоліком пристрою є необхідність улаштування розтяжок з їх фундаментами, що вимагає додаткових трудових та матеріальних витрат. В основу винаходу поставлено задачу вдосконалення способу ремонту прогонової будівлі, в якому шляхом іншого переліку операцій і підсиленням прогонової будівлі в цілому забезпечується ремонт без зупинки технологічного процесу і за рахунок цього скорочується обсяг ремонтних робіт, зменшуються витрати. Поставлена задача вирішується тим, що у відомому способі ремонту прогонової будівлі, що включає встановлення додаткових несучих конструкцій у вигляді висячих систем, згідно з винаходом висячі системи розташовують всередині прогонової будівлі вздовж її стін і закріплюють на стояках, які перед тим встановлюють на опори будівлі й закріплюють балками до верхніх поясів її прогонових елементів, до висячої системи закріплюють підвіски й заводять їх під несучі елементи підлоги, задають допустимі зусилля в прогонових елементах, а потім шляхом регулювання довжини підвісок розвантажують прогонові елементи до визначених допустимих зусиль. Крім того, оголовки встановлених стояків з'єднують розпірками, які розташовують зверху прогонової будівлі й кріплять до неї зв'язками. Крім того, в прогоні прогонової будівлі встановлюють додаткову опору з фундаментом, верх якої закріплюють до верхніх поясів прогонових елементів, а висячі системи підвішують на цю опору й стояки. В основу винаходу поставлено також задачу вдосконалення прогонової будівлі як пристрою, в якому шляхом улаштування додаткових несучих конструкцій забезпечується підсилення прогонової будівлі в цілому, а не окремих її елементів, і за рахунок цього скорочується обсяг ремонтних робіт, зменшуються витрати. Поставлена задача вирішується тим, що в прогоновій будівлі, яка включає несучі прогонові елементи, висячі системи з підвісками, стояки, несучі елементи підлоги, згідно з винаходом, висячі системи розташовані всередині прогонової будівлі вздовж прогонових елементів, а кожна підвіска з'єднана з відповідним несучим елементом підлоги. Суть запропонованого способу та пристрою пояснюється графічними матеріалами, де на фіг. 1 показана загальна схема ремонту й конструктивна схема пристрою без підсилення верхніх поясів прогонових елементів. На фіг. 2 вони показані у поєднанні з підсиленням верхніх поясів прогонових елементів. На фіг. 3 - ті самі схеми у поєднанні з додатковою опорою в прогоні. На фіг. 4, 5, 6, як приклад, показано застосування методу й пристрою під час ремонту породної конвеєрної галереї на шахті "Степова" ДХК "Павлоградвугілля". Для її ремонту застосовано ланцюги прохідницьких комбайнів. На фіг. 4 видно висячу систему у вигляді ланцюга, а також підвіски, довжину яких можна регулювати, на фіг. 5 - кріплення підвісок до висячої системи, на фіг. 6 - кріплення висячої системи до стояка та горизонтальна балка. На фіг. 1-6 позначено: 1 - стояки, що встановлені на опори 2, у верхній частині підкріплені балками 3 і призначені для закріплення висячих систем 5; 2 - опори прогонової будівлі; 3 - балки, що з'єднують оголовки стояків 1 із верхніми поясами 4 прогонових елементів 8; 4 - верхні пояси прогонових елементів 8, до яких закріплені балки 3; 5 - висячі системи, що закріплені до стояків 1 і до яких на підвісках 7 підвішені балки 6 підлоги; 6 - балки підлоги прогонової будівлі, що закріплені до прогонових елементів 8 і під які заведені підвіски 7; 7 - підвіски, за допомогою яких балки 6 підлоги закріплюють до висячої системи 5; 8 - прогонові елементи прогонової будівлі; 9 - розпірки, що з'єднують оголовки стояків 1 і, в такий спосіб, сприймають на себе розпір від висячих систем 5, розвантажуючи верхні пояси 4 прогонових елементів 8; 10 - дахові балки прогонової будівлі, на яких встановлюють зв'язки 11, що забезпечують стійкість розпірок 9; 11 - зв'язки, що встановлені на дахових балках 10, закріплені верхівками до розпірок 9, щоб забезпечувати стійкість останніх; 2 42951 12 - додаткова опора, що призначена для зменшення прогону прогонової будівлі, встановлена на фундамент 13 і закріплена у верхній своїй частині балками 3 до верхніх поясів 4 прогонових елементів 8; 13 - фундамент додаткової опори 12. Запропонований спосіб та пристрій реалізують таким чином. Всередині прогонової будівлі встановлюють додаткові стояки 1 на існуючі опори 2, потім впритул до стояків 1 встановлюють балки 3, опираючи їх кінці на верхніх поясах 4 існуючих прогонових елементів 8, далі закріплюють до балок 3 оголовки щойно встановлених стояків 1 і підвішують на оголовках стояків 1 висячі системи 5. Нарешті над кожною балкою 6 підлоги до висячих систем 5 підвішують підвіски 7 регульованої довжини, їх нижні кінці кріплять до балок 6 підлоги, задають допустимі зусилля в прогонових елементах 8, а потім шляхом регулювання довжини підвісок 7 розвантажують прогонові елементи 8 до визначених допустимих зусиль і, при необхідності, ліквідують прогин прогонової будівлі. Тим часом розпір висячих систем 5 через оголовки стояків 1 та балки 3 передається на верхні пояси 4 прогонових елементів 8, а стійкість верхніх поясів 4 забезпечується всіма іншими деталями прогонових елементів 8, наприклад, для ферм - розкісними гратами та нижніми поясами. При необхідності верхні пояси 4 існуючих прогонових елементів 8 можна підсилити улаштуванням розпірки 9 між оголовками додаткових стояків 1. Розпірки 9 встановлюють поверх прогонової будівлі й кріплять до її дахових балок 10 зв'язками 11. Кінці розпірок 9 кріплять до оголовків додаткових стояків 1. В разі, коли це доцільно, можна зменшити прогін прогонової будівлі, встановивши додаткову опору 12 посередині цього прогону. Додаткову опору 12 встановлюють на новий фундамент 13 і пропускають її через підлогу й дах прогонової будівлі. Впритул до неї, як у випадку додаткових стояків 1, встановлюють балки 3 і кріплять до балок 3 оголовок щойно встановленої додаткової опори 12. Далі підвішують висячі системи 5 в двох прогонах, що утворилися з одного після встановлення додаткової опори 12, підвішують підвіски 7 регульованої довжини і виконують всі інші роботи в раніше описаній послідовності. Запропонований пристрій функціонує таким чином: навантаження, що припадає на прогонові елементи 8 через несучі елементи 6 підлоги (балки підлоги), а з них через підвіски 7 частково або цілком, в залежності від задачі ремонту, передається на висячу систему 5, з висячої системи 5 на стояки 1, а зі стояків 1 через опори 2 - на фундаменти останніх. Розпірні зусилля від натяжіння висячих систем 5 з оголовків стояків 1 через балки 3 передаються на верхні пояси 4 прогонових елементів 8. Таким способом, застосовуючи запропонований пристрій, з урахуванням усіх варіантів, можна відремонтувати будь-яку прогонову будівлю, за необхідності можна також ліквідувати її прогин. Внаслідок застосування цього способу і пристрою зменшуються обсяги ремонтних робіт за рахунок відмови від розбирання й наступного відновлення стінових огорож та відмови від риштувань зовні прогонової будівлі, а також ліквідуються втрати, зумовлені зупинками виробничого процесу. Зокрема, в шахтному будівництві останні можуть значно перевищувати вартість прогонової будівлі. 3 42951 Фіг. 1 Фіг. 2 4 42951 Фіг. 3 Фіг. 4 5 42951 Фіг. 5 Фіг. 6 6 42951 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 7
