Пристрій для холодної ломки труб

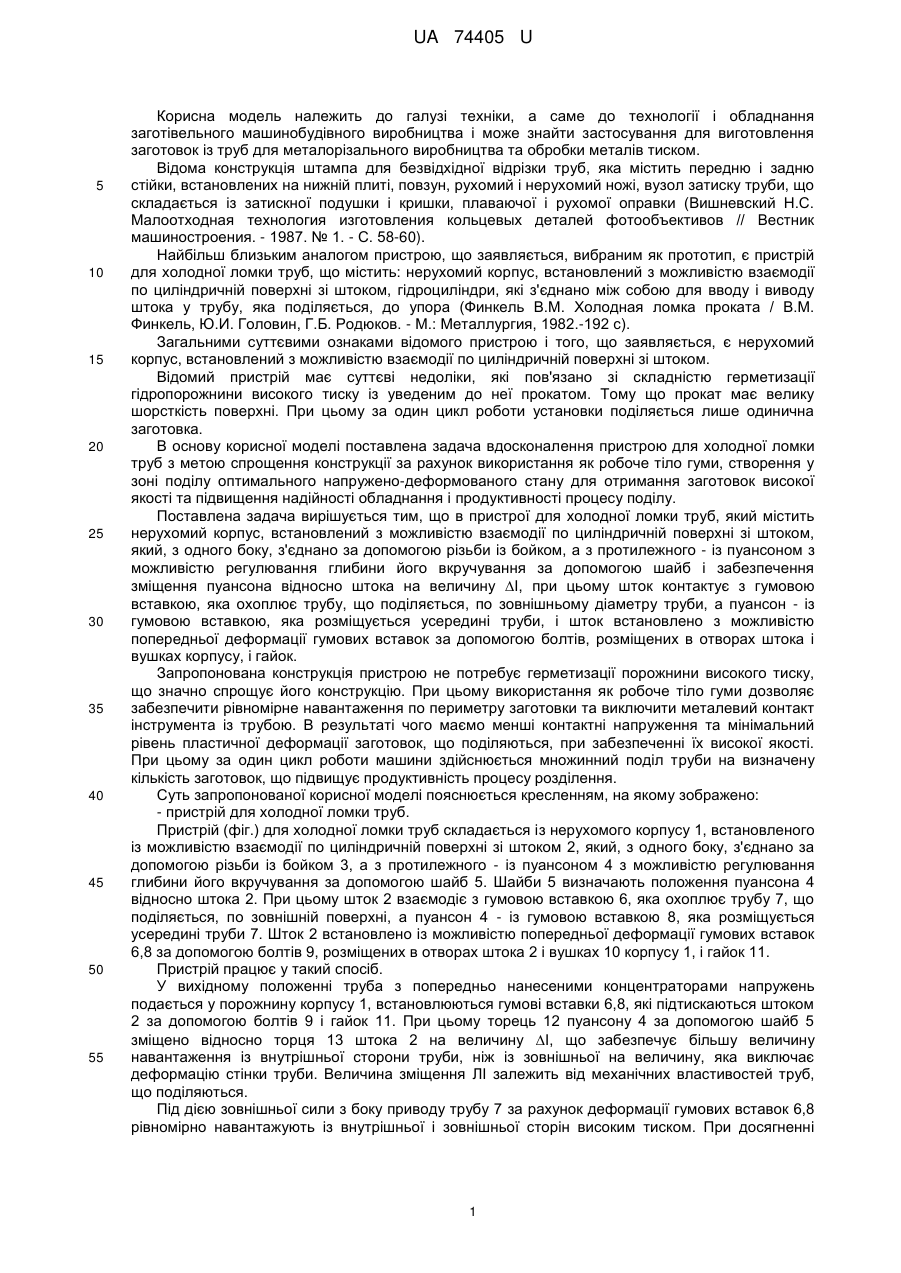

Реферат: UA 74405 U UA 74405 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до технології і обладнання заготівельного машинобудівного виробництва і може знайти застосування для виготовлення заготовок із труб для металорізального виробництва та обробки металів тиском. Відома конструкція штампа для безвідхідної відрізки труб, яка містить передню і задню стійки, встановлених на нижній плиті, повзун, рухомий і нерухомий ножі, вузол затиску труби, що складається із затискної подушки і кришки, плаваючої і рухомої оправки (Вишневский Н.С. Малоотходная технология изготовления кольцевых деталей фотообъективов // Вестник машиностроения. - 1987. № 1. - С. 58-60). Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для холодної ломки труб, що містить: нерухомий корпус, встановлений з можливістю взаємодії по циліндричній поверхні зі штоком, гідроциліндри, які з'єднано між собою для вводу і виводу штока у трубу, яка поділяється, до упора (Финкель В.М. Холодная ломка проката / В.М. Финкель, Ю.И. Головин, Г.Б. Родюков. - М.: Металлургия, 1982.-192 с). Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є нерухомий корпус, встановлений з можливістю взаємодії по циліндричній поверхні зі штоком. Відомий пристрій має суттєві недоліки, які пов'язано зі складністю герметизації гідропорожнини високого тиску із уведеним до неї прокатом. Тому що прокат має велику шорсткість поверхні. При цьому за один цикл роботи установки поділяється лише одинична заготовка. В основу корисної моделі поставлена задача вдосконалення пристрою для холодної ломки труб з метою спрощення конструкції за рахунок використання як робоче тіло гуми, створення у зоні поділу оптимального напружено-деформованого стану для отримання заготовок високої якості та підвищення надійності обладнання і продуктивності процесу поділу. Поставлена задача вирішується тим, що в пристрої для холодної ломки труб, який містить нерухомий корпус, встановлений з можливістю взаємодії по циліндричній поверхні зі штоком, який, з одного боку, з'єднано за допомогою різьби із бойком, а з протилежного - із пуансоном з можливістю регулювання глибини його вкручування за допомогою шайб і забезпечення зміщення пуансона відносно штока на величину І, при цьому шток контактує з гумовою вставкою, яка охоплює трубу, що поділяється, по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, яка розміщується усередині труби, і шток встановлено з можливістю попередньої деформації гумових вставок за допомогою болтів, розміщених в отворах штока і вушках корпусу, і гайок. Запропонована конструкція пристрою не потребує герметизації порожнини високого тиску, що значно спрощує його конструкцію. При цьому використання як робоче тіло гуми дозволяє забезпечити рівномірне навантаження по периметру заготовки та виключити металевий контакт інструмента із трубою. В результаті чого маємо менші контактні напруження та мінімальний рівень пластичної деформації заготовок, що поділяються, при забезпеченні їх високої якості. При цьому за один цикл роботи машини здійснюється множинний поділ труби на визначену кількість заготовок, що підвищує продуктивність процесу розділення. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено: - пристрій для холодної ломки труб. Пристрій (фіг.) для холодної ломки труб складається із нерухомого корпусу 1, встановленого із можливістю взаємодії по циліндричній поверхні зі штоком 2, який, з одного боку, з'єднано за допомогою різьби із бойком 3, а з протилежного - із пуансоном 4 з можливістю регулювання глибини його вкручування за допомогою шайб 5. Шайби 5 визначають положення пуансона 4 відносно штока 2. При цьому шток 2 взаємодіє з гумовою вставкою 6, яка охоплює трубу 7, що поділяється, по зовнішній поверхні, а пуансон 4 - із гумовою вставкою 8, яка розміщується усередині труби 7. Шток 2 встановлено із можливістю попередньої деформації гумових вставок 6,8 за допомогою болтів 9, розміщених в отворах штока 2 і вушках 10 корпусу 1, і гайок 11. Пристрій працює у такий спосіб. У вихідному положенні труба з попередньо нанесеними концентраторами напружень подається у порожнину корпусу 1, встановлюються гумові вставки 6,8, які підтискаються штоком 2 за допомогою болтів 9 і гайок 11. При цьому торець 12 пуансону 4 за допомогою шайб 5 зміщено відносно торця 13 штока 2 на величину І, що забезпечує більшу величину навантаження із внутрішньої сторони труби, ніж із зовнішньої на величину, яка виключає деформацію стінки труби. Величина зміщення ЛІ залежить від механічних властивостей труб, що поділяються. Під дією зовнішньої сили з боку приводу трубу 7 за рахунок деформації гумових вставок 6,8 рівномірно навантажують із внутрішньої і зовнішньої сторін високим тиском. При досягненні 1 UA 74405 U 5 осьовими навантаженнями граничного значення у вершині концентратора напружень наводиться тріщина, яка й відламує заготовку. Цикл роботи пристрою відновляється. При застосуванні пристрою: спрощується конструкція, підвищується надійність роботи пристрою, продуктивність процесу поділу при забезпеченні високої якості поділюваних трубчастих заготовок, підвищується культура виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для холодної ломки труб, що містить нерухомий корпус, встановлений з можливістю взаємодії по циліндричній поверхні зі штоком, який відрізняється тим, що шток, з одного боку, з'єднано за допомогою різьби із бойком, а з протилежного - із пуансоном з можливістю регулювання глибини його вкручування за допомогою шайб і забезпечення зміщення пуансона відносно штока на величину l, при цьому шток контактує з гумовою вставкою, яка охоплює трубу, що поділяється, по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, яка розміщується усередині труби, і шток встановлено з можливістю попередньої деформації гумових вставок за допомогою болтів, розміщених в отворах штока і вушках корпусу, і гайок. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
