Спосіб демонтажу механізованого кріплення та проведення підготовчої виробки

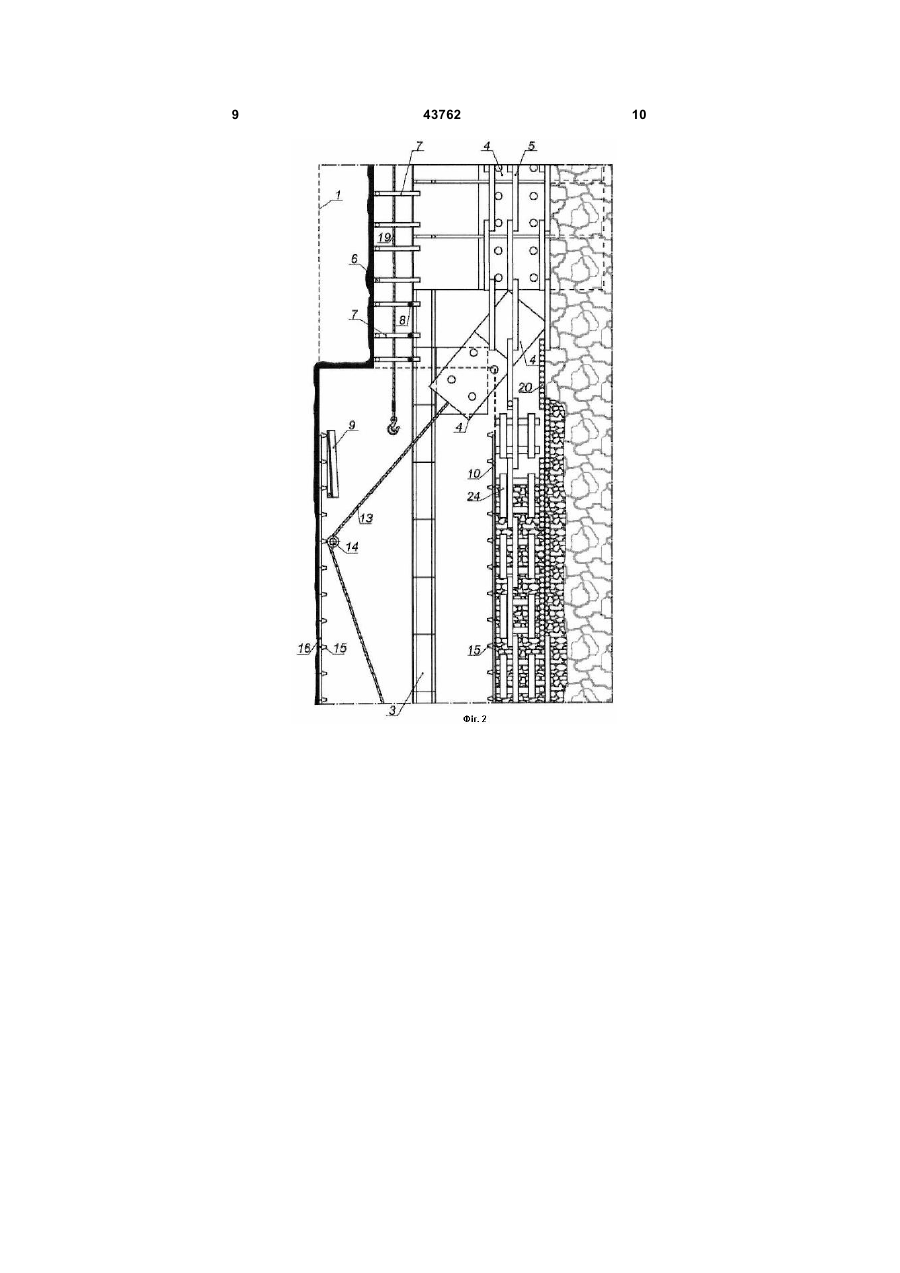

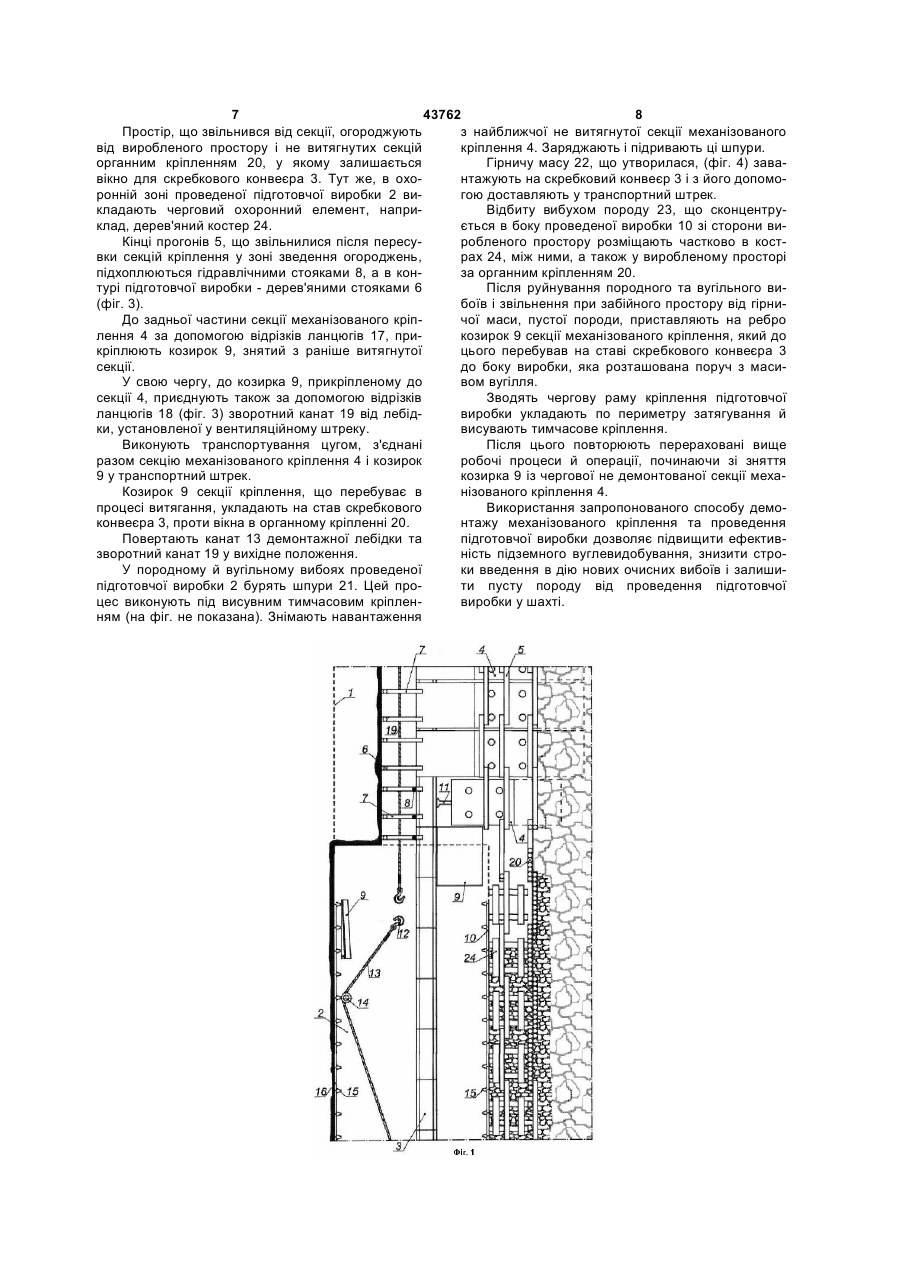

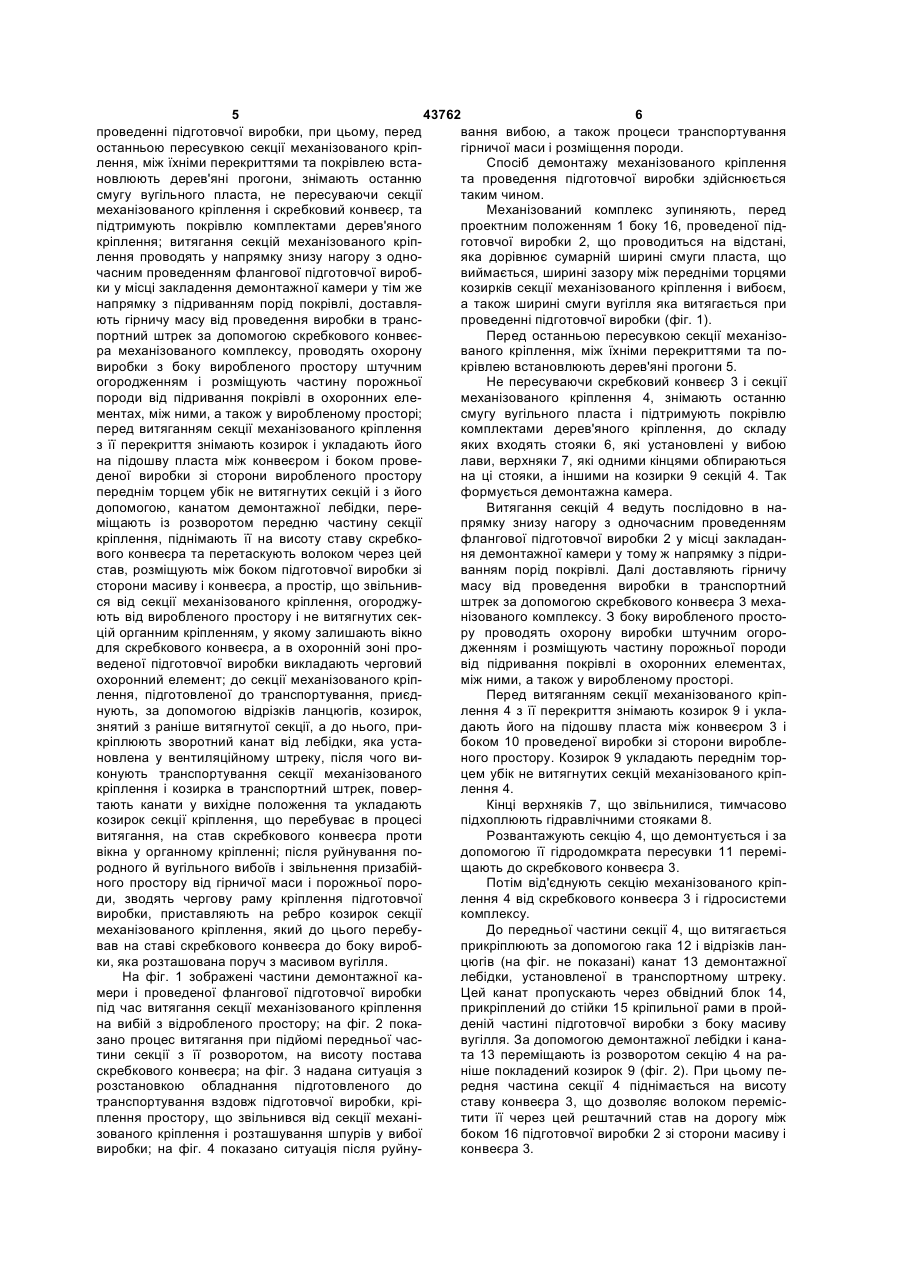

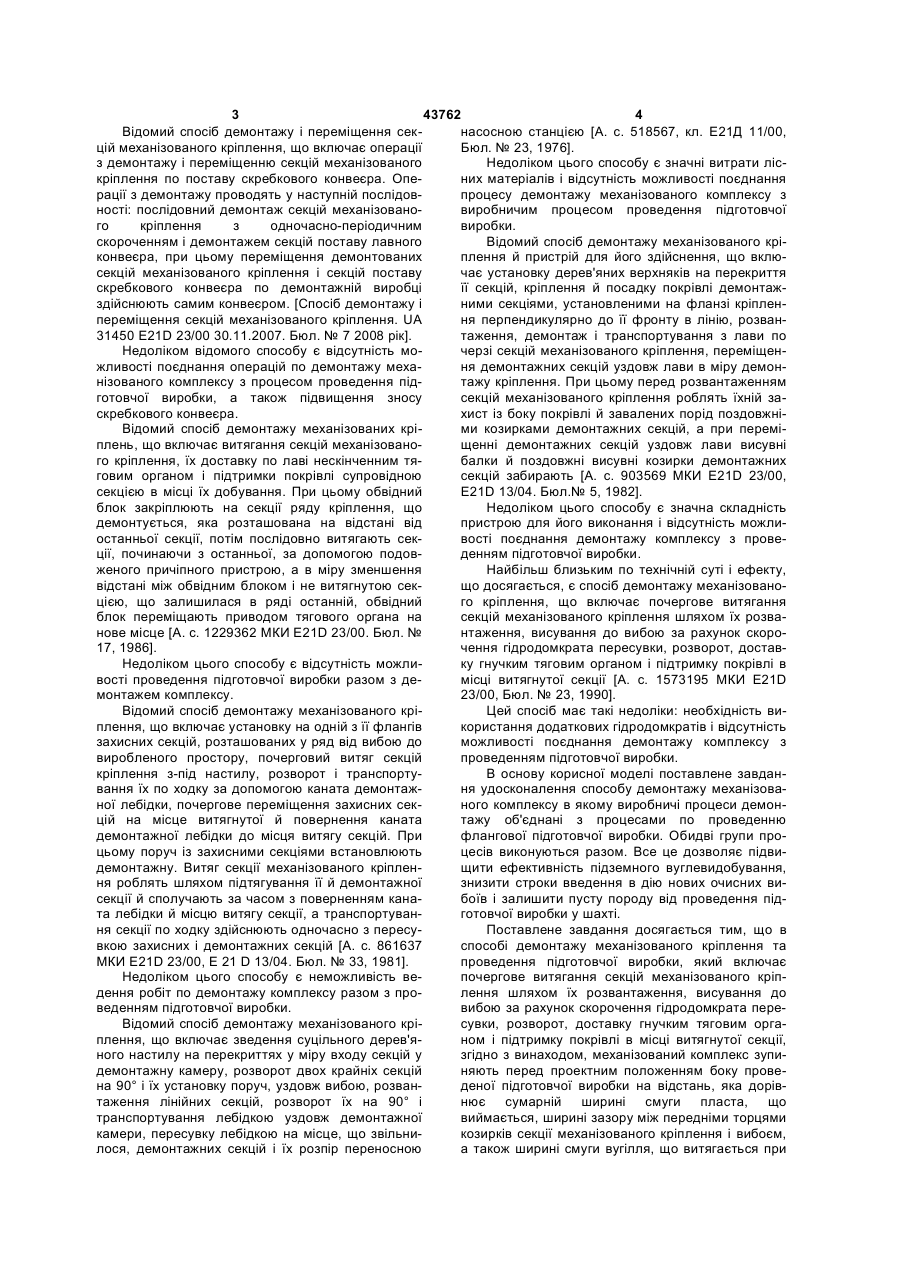

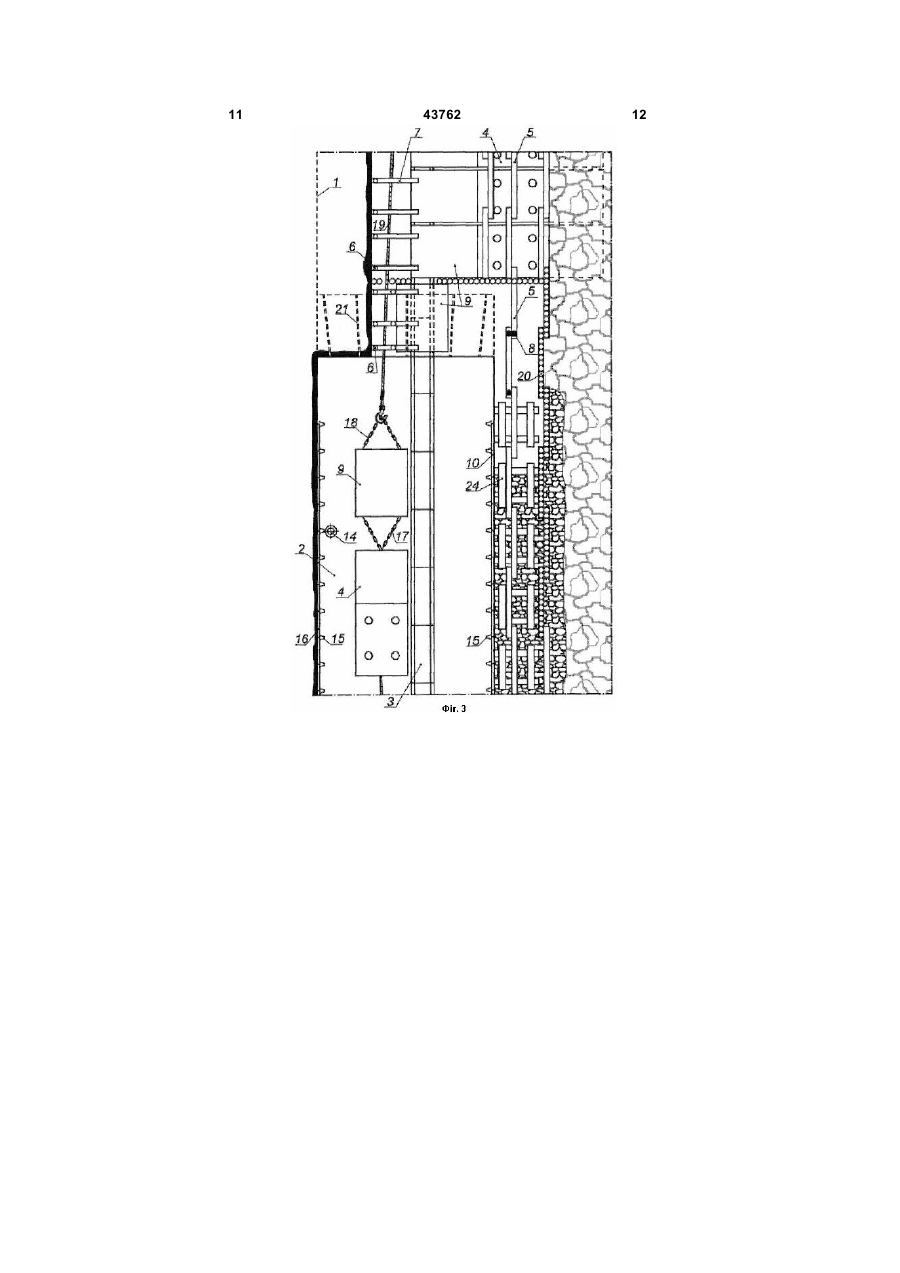

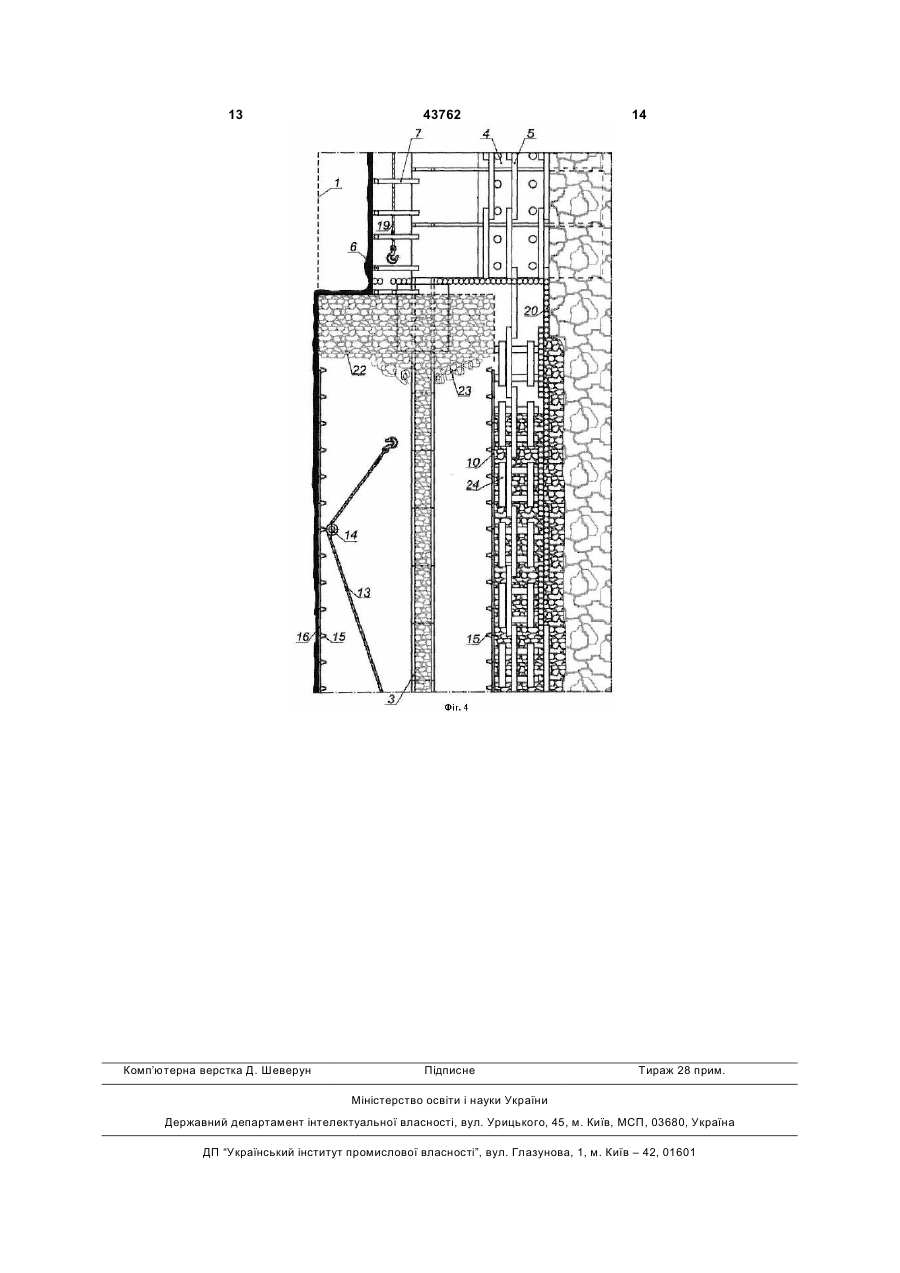

1. Спосіб демонтажу механізованого кріплення та проведення підготовчої виробки, який включає почергове витягання секцій механізованого кріплення шляхом їх розвантаження, висування до вибою за рахунок скорочення гідродомкрата пересувки, розворот, доставку гнучким тяговим органом і підтримку покрівлі в місці витягнутої секції, який відрізняється тим, що механізований комплекс зупиняють, перед проектним положенням боку підготовчої виробки на відстань, яка дорівнює сумарній ширині смуги пласта, що виймається, ширині зазору між передніми торцями козирків секції механізованого кріплення і вибоєм, а також ширині смуги вугілля, що витягається при проведенні підготовчої виробки, при цьому перед останньою пересувкою секції механізованого кріплення, між їхніми перекриттями та покрівлею встановлюють дерев'яні прогони, знімають останню смугу вугільного пласта, не пересуваючи секції механізованого кріплення і скребковий конвеєр, та підтримують покрівлю комплектами дерев'яного кріплення. 2. Спосіб за п. 1, який відрізняється тим, що витягання секцій механізованого кріплення проводять у напрямку знизу нагору з одночасним проведенням флангової підготовчої виробки, у місці закладення демонтажної камери у тому ж напрямку з підриванням порід покрівлі, доставляють гірничу масу від проведення виробки в транспортний штрек за допомогою скребкового конвеєра механізованого комплексу, проводять охорону виробки з боку виробленого простору штучним огородженням і розміщують частину пустої породи від підривання U 2 (19) 1 3 43762 4 Відомий спосіб демонтажу і переміщення секнасосною станцією [А. с. 518567, кл. Е21Д 11/00, цій механізованого кріплення, що включає операції Бюл. № 23, 1976]. з демонтажу і переміщенню секцій механізованого Недоліком цього способу є значні витрати ліскріплення по поставу скребкового конвеєра. Опених матеріалів і відсутність можливості поєднання рації з демонтажу проводять у наступній послідовпроцесу демонтажу механізованого комплексу з ності: послідовний демонтаж секцій механізовановиробничим процесом проведення підготовчої го кріплення з одночасно-періодичним виробки. скороченням і демонтажем секцій поставу лавного Відомий спосіб демонтажу механізованого кріконвеєра, при цьому переміщення демонтованих плення й пристрій для його здійснення, що вклюсекцій механізованого кріплення і секцій поставу чає установку дерев'яних верхняків на перекриття скребкового конвеєра по демонтажній виробці її секцій, кріплення й посадку покрівлі демонтажздійснюють самим конвеєром. [Спосіб демонтажу і ними секціями, установленими на фланзі кріпленпереміщення секцій механізованого кріплення. UA ня перпендикулярно до її фронту в лінію, розван31450 Е21D 23/00 30.11.2007. Бюл. № 7 2008 рік]. таження, демонтаж і транспортування з лави по Недоліком відомого способу є відсутність мочерзі секцій механізованого кріплення, переміщенжливості поєднання операцій по демонтажу механя демонтажних секцій уздовж лави в міру демоннізованого комплексу з процесом проведення підтажу кріплення. При цьому перед розвантаженням готовчої виробки, а також підвищення зносу секцій механізованого кріплення роблять їхній заскребкового конвеєра. хист із боку покрівлі й завалених порід поздовжніВідомий спосіб демонтажу механізованих кріми козирками демонтажних секцій, а при переміплень, що включає витягання секцій механізованощенні демонтажних секцій уздовж лави висувні го кріплення, їх доставку по лаві нескінченним тябалки й поздовжні висувні козирки демонтажних говим органом і підтримки покрівлі супровідною секцій забирають [А. с. 903569 МКИ Е21D 23/00, секцією в місці їх добування. При цьому обвідний Е21D 13/04. Бюл.№ 5, 1982]. блок закріплюють на секції ряду кріплення, що Недоліком цього способу є значна складність демонтується, яка розташована на відстані від пристрою для його виконання і відсутність можлиостанньої секції, потім послідовно витягають секвості поєднання демонтажу комплексу з провеції, починаючи з останньої, за допомогою подовденням підготовчої виробки. женого причіпного пристрою, а в міру зменшення Найбільш близьким по технічній суті і ефекту, відстані між обвідним блоком і не витягнутою секщо досягається, є спосіб демонтажу механізованоцією, що залишилася в ряді останній, обвідний го кріплення, що включає почергове витягання блок переміщають приводом тягового органа на секцій механізованого кріплення шляхом їх розванове місце [А. с. 1229362 МКИ Е21D 23/00. Бюл. № нтаження, висування до вибою за рахунок скоро17, 1986]. чення гідродомкрата пересувки, розворот, доставНедоліком цього способу є відсутність можлику гнучким тяговим органом і підтримку покрівлі в вості проведення підготовчої виробки разом з демісці витягнутої секції [А. с. 1573195 МКИ Е21D монтажем комплексу. 23/00, Бюл. № 23, 1990]. Відомий спосіб демонтажу механізованого кріЦей спосіб має такі недоліки: необхідність виплення, що включає установку на одній з її флангів користання додаткових гідродомкратів і відсутність захисних секцій, розташованих у ряд від вибою до можливості поєднання демонтажу комплексу з виробленого простору, почерговий витяг секцій проведенням підготовчої виробки. кріплення з-під настилу, розворот і транспортуВ основу корисної моделі поставлене завданвання їх по ходку за допомогою каната демонтажня удосконалення способу демонтажу механізованої лебідки, почергове переміщення захисних секного комплексу в якому виробничі процеси демонцій на місце витягнутої й повернення каната тажу об'єднані з процесами по проведенню демонтажної лебідки до місця витягу секцій. При флангової підготовчої виробки. Обидві групи процьому поруч із захисними секціями встановлюють цесів виконуються разом. Все це дозволяє підвидемонтажну. Витяг секції механізованого кріпленщити ефективність підземного вуглевидобування, ня роблять шляхом підтягування її й демонтажної знизити строки введення в дію нових очисних висекції й сполучають за часом з поверненням канабоїв і залишити пусту породу від проведення підта лебідки й місцю витягу секції, а транспортуванготовчої виробки у шахті. ня секції по ходку здійснюють одночасно з пересуПоставлене завдання досягається тим, що в вкою захисних і демонтажних секцій [А. с. 861637 способі демонтажу механізованого кріплення та МКИ Е21D 23/00, Е 21 D 13/04. Бюл. № 33, 1981]. проведення підготовчої виробки, який включає Недоліком цього способу є неможливість вепочергове витягання секцій механізованого кріпдення робіт по демонтажу комплексу разом з пролення шляхом їх розвантаження, висування до веденням підготовчої виробки. вибою за рахунок скорочення гідродомкрата переВідомий спосіб демонтажу механізованого крісувки, розворот, доставку гнучким тяговим оргаплення, що включає зведення суцільного дерев'яном і підтримку покрівлі в місці витягнутої секції, ного настилу на перекриттях у міру входу секцій у згідно з винаходом, механізований комплекс зупидемонтажну камеру, розворот двох крайніх секцій няють перед проектним положенням боку провена 90° і їх установку поруч, уздовж вибою, розванденої підготовчої виробки на відстань, яка дорівтаження лінійних секцій, розворот їх на 90° і нює сумарній ширині смуги пласта, що транспортування лебідкою уздовж демонтажної виймається, ширині зазору між передніми торцями камери, пересувку лебідкою на місце, що звільникозирків секції механізованого кріплення і вибоєм, лося, демонтажних секцій і їх розпір переносною а також ширині смуги вугілля, що витягається при 5 43762 6 проведенні підготовчої виробки, при цьому, перед вання вибою, а також процеси транспортування останньою пересувкою секції механізованого кріпгірничої маси і розміщення породи. лення, між їхніми перекриттями та покрівлею встаСпосіб демонтажу механізованого кріплення новлюють дерев'яні прогони, знімають останню та проведення підготовчої виробки здійснюється смугу вугільного пласта, не пересуваючи секції таким чином. механізованого кріплення і скребковий конвеєр, та Механізований комплекс зупиняють, перед підтримують покрівлю комплектами дерев'яного проектним положенням 1 боку 16, проведеної підкріплення; витягання секцій механізованого кріпготовчої виробки 2, що проводиться на відстані, лення проводять у напрямку знизу нагору з однояка дорівнює сумарній ширині смуги пласта, що часним проведенням флангової підготовчої виробвиймається, ширині зазору між передніми торцями ки у місці закладення демонтажної камери у тім же козирків секції механізованого кріплення і вибоєм, напрямку з підриванням порід покрівлі, доставляа також ширині смуги вугілля яка витягається при ють гірничу масу від проведення виробки в транспроведенні підготовчої виробки (фіг. 1). портний штрек за допомогою скребкового конвеєПеред останньою пересувкою секції механізора механізованого комплексу, проводять охорону ваного кріплення, між їхніми перекриттями та повиробки з боку виробленого простору штучним крівлею встановлюють дерев'яні прогони 5. огородженням і розміщують частину порожньої Не пересуваючи скребковий конвеєр 3 і секції породи від підривання покрівлі в охоронних елемеханізованого кріплення 4, знімають останню ментах, між ними, а також у виробленому просторі; смугу вугільного пласта і підтримують покрівлю перед витяганням секції механізованого кріплення комплектами дерев'яного кріплення, до складу з її перекриття знімають козирок і укладають його яких входять стояки 6, які установлені у вибою на підошву пласта між конвеєром і боком провелави, верхняки 7, які одними кінцями обпираються деної виробки зі сторони виробленого простору на ці стояки, а іншими на козирки 9 секцій 4. Так переднім торцем убік не витягнутих секцій і з його формується демонтажна камера. допомогою, канатом демонтажної лебідки, переВитягання секцій 4 ведуть послідовно в наміщають із розворотом передню частину секції прямку знизу нагору з одночасним проведенням кріплення, піднімають її на висоту ставу скребкофлангової підготовчої виробки 2 у місці закладанвого конвеєра та перетаскують волоком через цей ня демонтажної камери у тому ж напрямку з підристав, розміщують між боком підготовчої виробки зі ванням порід покрівлі. Далі доставляють гірничу сторони масиву і конвеєра, а простір, що звільнивмасу від проведення виробки в транспортний ся від секції механізованого кріплення, огороджуштрек за допомогою скребкового конвеєра 3 мехають від виробленого простору і не витягнутих секнізованого комплексу. З боку виробленого простоцій органним кріпленням, у якому залишають вікно ру проводять охорону виробки штучним огородля скребкового конвеєра, а в охоронній зоні продженням і розміщують частину порожньої породи веденої підготовчої виробки викладають черговий від підривання покрівлі в охоронних елементах, охоронний елемент; до секції механізованого кріпміж ними, а також у виробленому просторі. лення, підготовленої до транспортування, приєдПеред витяганням секції механізованого кріпнують, за допомогою відрізків ланцюгів, козирок, лення 4 з її перекриття знімають козирок 9 і уклазнятий з раніше витягнутої секції, а до нього, придають його на підошву пласта між конвеєром 3 і кріплюють зворотний канат від лебідки, яка устабоком 10 проведеної виробки зі сторони виробленовлена у вентиляційному штреку, після чого виного простору. Козирок 9 укладають переднім торконують транспортування секції механізованого цем убік не витягнутих секцій механізованого кріпкріплення і козирка в транспортний штрек, поверлення 4. тають канати у вихідне положення та укладають Кінці верхняків 7, що звільнилися, тимчасово козирок секції кріплення, що перебуває в процесі підхоплюють гідравлічними стояками 8. витягання, на став скребкового конвеєра проти Розвантажують секцію 4, що демонтується і за вікна у органному кріпленні; після руйнування подопомогою її гідродомкрата пересувки 11 переміродного й вугільного вибоїв і звільнення призабійщають до скребкового конвеєра 3. ного простору від гірничої маси і порожньої пороПотім від'єднують секцію механізованого кріпди, зводять чергову раму кріплення підготовчої лення 4 від скребкового конвеєра 3 і гідросистеми виробки, приставляють на ребро козирок секції комплексу. механізованого кріплення, який до цього перебуДо передньої частини секції 4, що витягається вав на ставі скребкового конвеєра до боку виробприкріплюють за допомогою гака 12 і відрізків ланки, яка розташована поруч з масивом вугілля. цюгів (на фіг. не показані) канат 13 демонтажної На фіг. 1 зображені частини демонтажної калебідки, установленої в транспортному штреку. мери і проведеної флангової підготовчої виробки Цей канат пропускають через обвідний блок 14, під час витягання секції механізованого кріплення прикріплений до стійки 15 кріпильної рами в пройна вибій з відробленого простору; на фіг. 2 покаденій частині підготовчої виробки з боку масиву зано процес витягання при підйомі передньої часвугілля. За допомогою демонтажної лебідки і канатини секції з її розворотом, на висоту постава та 13 переміщають із розворотом секцію 4 на раскребкового конвеєра; на фіг. 3 надана ситуація з ніше покладений козирок 9 (фіг. 2). При цьому перозстановкою обладнання підготовленого до редня частина секції 4 піднімається на висоту транспортування вздовж підготовчої виробки, кріставу конвеєра 3, що дозволяє волоком перемісплення простору, що звільнився від секції механітити її через цей рештачний став на дорогу між зованого кріплення і розташування шпурів у вибої боком 16 підготовчої виробки 2 зі сторони масиву і виробки; на фіг. 4 показано ситуація після руйнуконвеєра 3. 7 43762 8 Простір, що звільнився від секції, огороджують з найближчої не витягнутої секції механізованого від виробленого простору і не витягнутих секцій кріплення 4. Заряджають і підривають ці шпури. органним кріпленням 20, у якому залишається Гірничу масу 22, що утворилася, (фіг. 4) зававікно для скребкового конвеєра 3. Тут же, в охонтажують на скребковий конвеєр 3 і з його допоморонній зоні проведеної підготовчої виробки 2 вигою доставляють у транспортний штрек. кладають черговий охоронний елемент, наприВідбиту вибухом породу 23, що сконцентруклад, дерев'яний костер 24. ється в боку проведеної виробки 10 зі сторони виКінці прогонів 5, що звільнилися після пересуробленого простору розміщають частково в коствки секцій кріплення у зоні зведення огороджень, рах 24, між ними, а також у виробленому просторі підхоплюються гідравлічними стояками 8, а в конза органним кріпленням 20. турі підготовчої виробки - дерев'яними стояками 6 Після руйнування породного та вугільного ви(фіг. 3). боїв і звільнення при забійного простору від гірниДо задньої частини секції механізованого кріпчої маси, пустої породи, приставляють на ребро лення 4 за допомогою відрізків ланцюгів 17, прикозирок 9 секції механізованого кріплення, який до кріплюють козирок 9, знятий з раніше витягнутої цього перебував на ставі скребкового конвеєра 3 секції. до боку виробки, яка розташована поруч з масиУ свою чергу, до козирка 9, прикріпленому до вом вугілля. секції 4, приєднують також за допомогою відрізків Зводять чергову раму кріплення підготовчої ланцюгів 18 (фіг. 3) зворотний канат 19 від лебідвиробки укладають по периметру затягування й ки, установленої у вентиляційному штреку. висувають тимчасове кріплення. Виконують транспортування цугом, з'єднані Після цього повторюють перераховані вище разом секцію механізованого кріплення 4 і козирок робочі процеси й операції, починаючи зі зняття 9 у транспортний штрек. козирка 9 із чергової не демонтованої секції мехаКозирок 9 секції кріплення, що перебуває в нізованого кріплення 4. процесі витягання, укладають на став скребкового Використання запропонованого способу демоконвеєра 3, проти вікна в органному кріпленні 20. нтажу механізованого кріплення та проведення Повертають канат 13 демонтажної лебідки та підготовчої виробки дозволяє підвищити ефективзворотний канат 19 у вихідне положення. ність підземного вуглевидобування, знизити строУ породному й вугільному вибоях проведеної ки введення в дію нових очисних вибоїв і залишипідготовчої виробки 2 бурять шпури 21. Цей проти пусту породу від проведення підготовчої цес виконують під висувним тимчасовим кріпленвиробки у шахті. ням (на фіг. не показана). Знімають навантаження 9 43762 10 11 43762 12 13 Комп’ютерна верстка Д. Шеверун 43762 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
