Пристрій для контролю якості видрукуваних аркушів, зокрема цінних паперів
Формула / Реферат
1. Устройство для контроля качества отпечатанных листов, в частности ценных бумаг, содержащее средство контроля качества печати, включающее в себя две светочувствительные камеры для контроля качества в отраженном свете, расположенные по обе стороны от плоскости перемещения в двух смещенных друг относительно друга местах, и третью светочувствительную камеру для контроля по критерию прозрачности, средство перемещения листов, обеспечивающее транспортировку листов в одной плоскости и осуществление операций контроля качества за один проход и последовательно на каждой из двух сторон листа, причем средство перемещения устроено с возможностью поддержания открытым отверстия со стороны каждой из первых двух камер и возможностью образования поперечной щели напротив третьей светочувствительной камеры, отличающееся тем, что на участке перед светочувствительными камерами контроля в отраженном свете средство перемещения выполнено с возможностью поддержания листов в плоском состоянии с помощью отсоса воздуха, и в нем выполнены дополнительные отверстия, оси которых наклонены по отношению к плоскости транспортировки.
2. Устройство по п. 1, отличающееся тем, что светочувствительные камеры представляют собой камеры линейного считывания, причем оставленное открытым отверстие со стороны каждой светочувствительной камеры имеет протяженность, соответствующую части длины контролируемого листа.
3. Устройство по пп. 1, 2, отличающееся тем, что средство перемещения контролируемых листов выполнено с располагающимися друг над другом конвейерными лентами, обеспечивающими перемещение листов перед каждой из светочувствительных камер контроля той или иной стороной листа в отраженном свете на протяжении, соответствующем требуемой длине открытого отверстия, имеется только одна конвейерная лента, обеспечивающая удержание контролируемого листа перед данной светочувствительной камерой в плоском состоянии при помощи отсоса воздуха, причем перед светочувствительной камерой контроля качества по критерию прозрачности имеется пара располагающихся друг над другом пластин, удерживающих контролируемый лист в плоском состоянии, а пластины снабжены специальной щелью для контроля прозрачности, располагающейся перпендикулярно направлению перемещения контролируемых листов.
4. Устройство по пп. 1, 2, отличающееся тем, что средство перемещения контролируемых листов содержит располагающиеся друг над другом направляющие пластины и пары роликов для приведения в движение листов, причем пары роликов разнесены в продольном направлении друг от друга на расстояние меньше длины контролируемого листа, причем перед каждой из светочувствительных камер контроля одной из сторон листа в отраженном свете на протяжении, соответствующем требуемой длине открытого отверстия, имеется только одна направляющая пластина, обеспечивающая удержание контролируемого листа перед светочувствительной камерой в плоском состоянии при помощи отсоса воздуха, и перед светочувствительной камерой контроля качества по критерию прозрачности - пара располагающихся друг над другом пластин, предназначенная для удержания контролируемого листа в плоском состоянии, а специальная щель в каждой из пластин предназначена для обеспечения контроля прозрачности и расположена перпендикулярно направлению перемещения контролируемых листов в данной установке.
5. Устройство по пп. 2, 4, отличающееся тем, что перед светочувствительной камерой контроля качества по критерию прозрачности в дополнение к паре пластин, располагающихся друг над другом, предусмотрены дополнительные направляющие средства для боковых кромок контролируемых листов.
6. Устройство по любому из пп. 1-5, отличающееся тем, что угол наклона осей дополнительных отверстий в средстве перемещения находится в диапазоне от 30 до 45°.

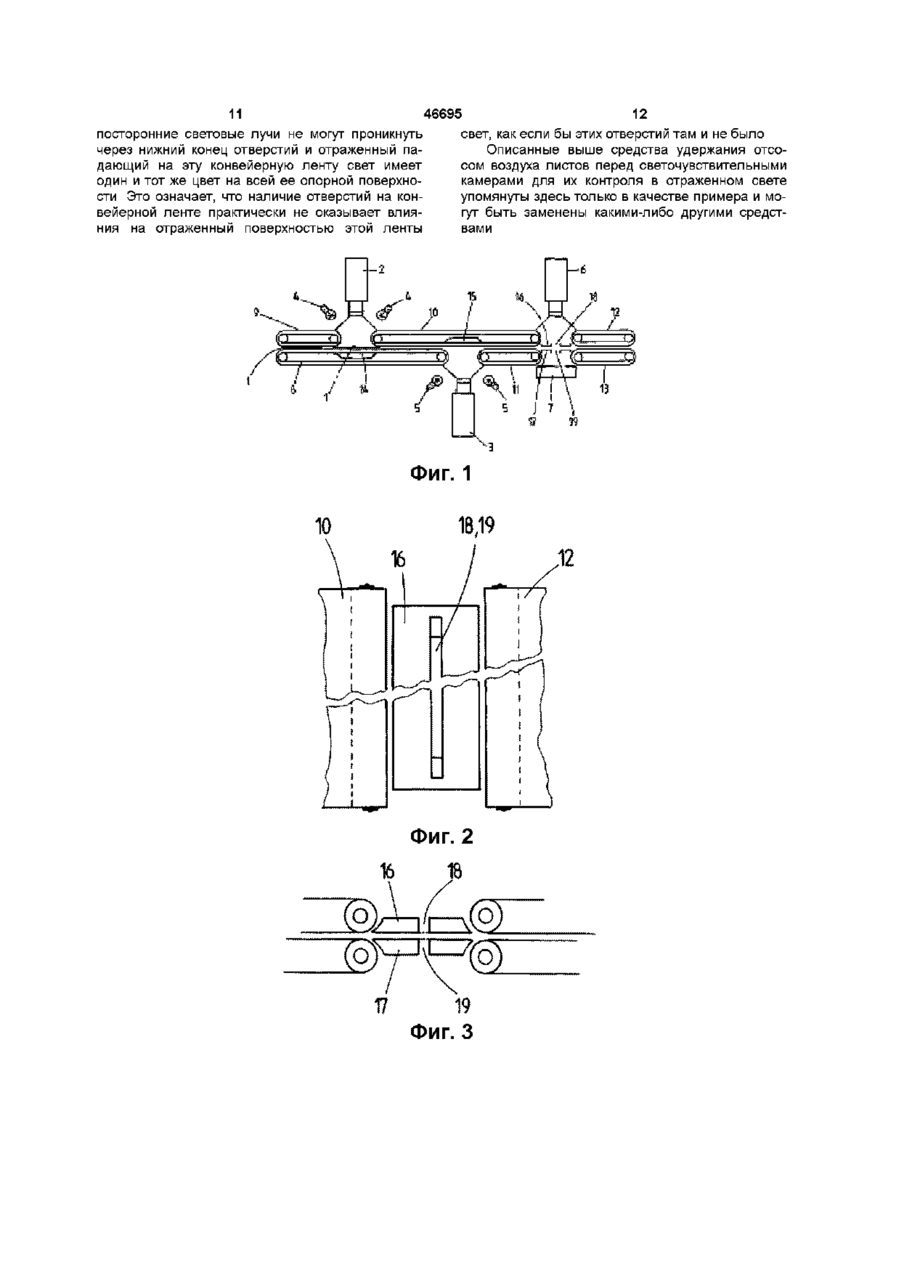

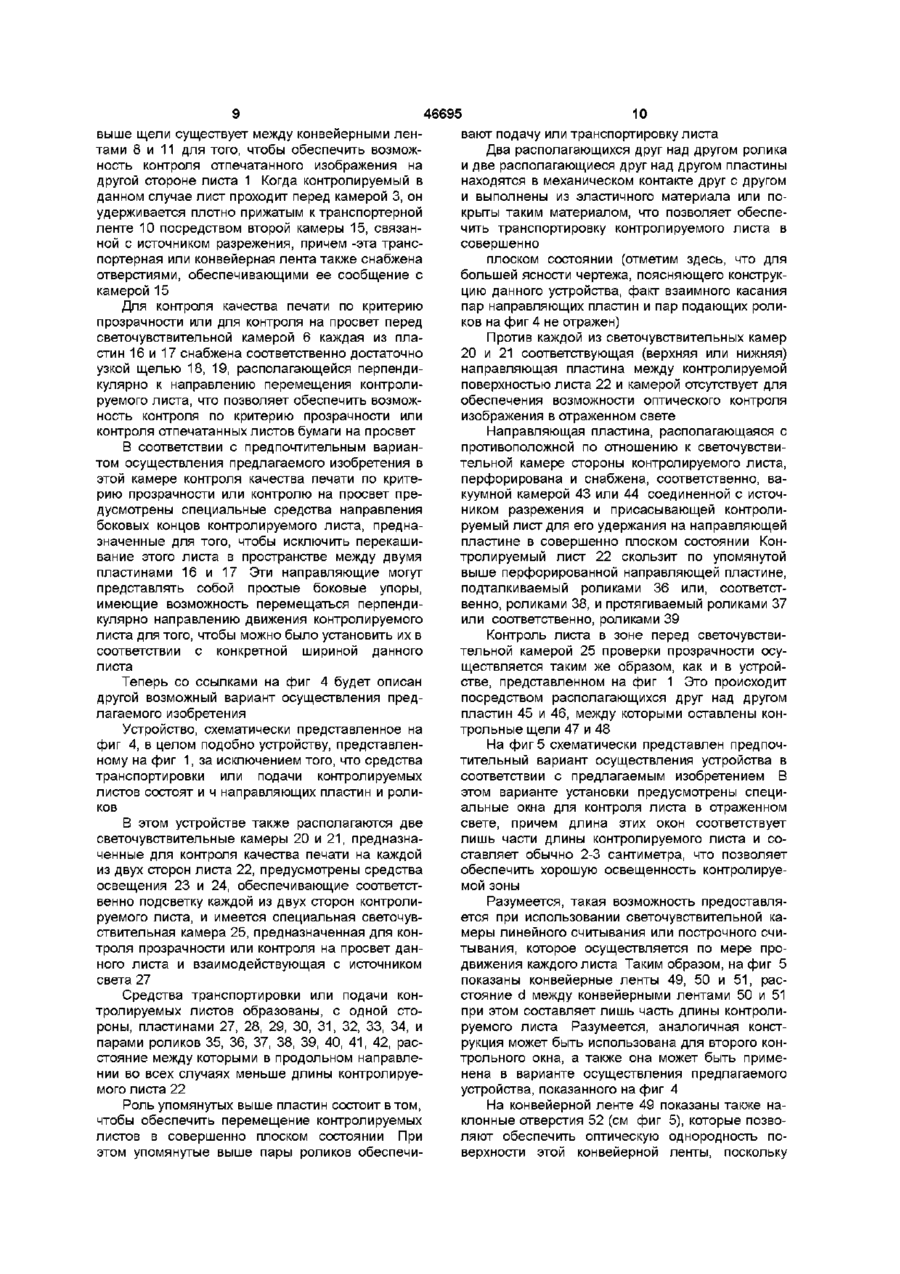

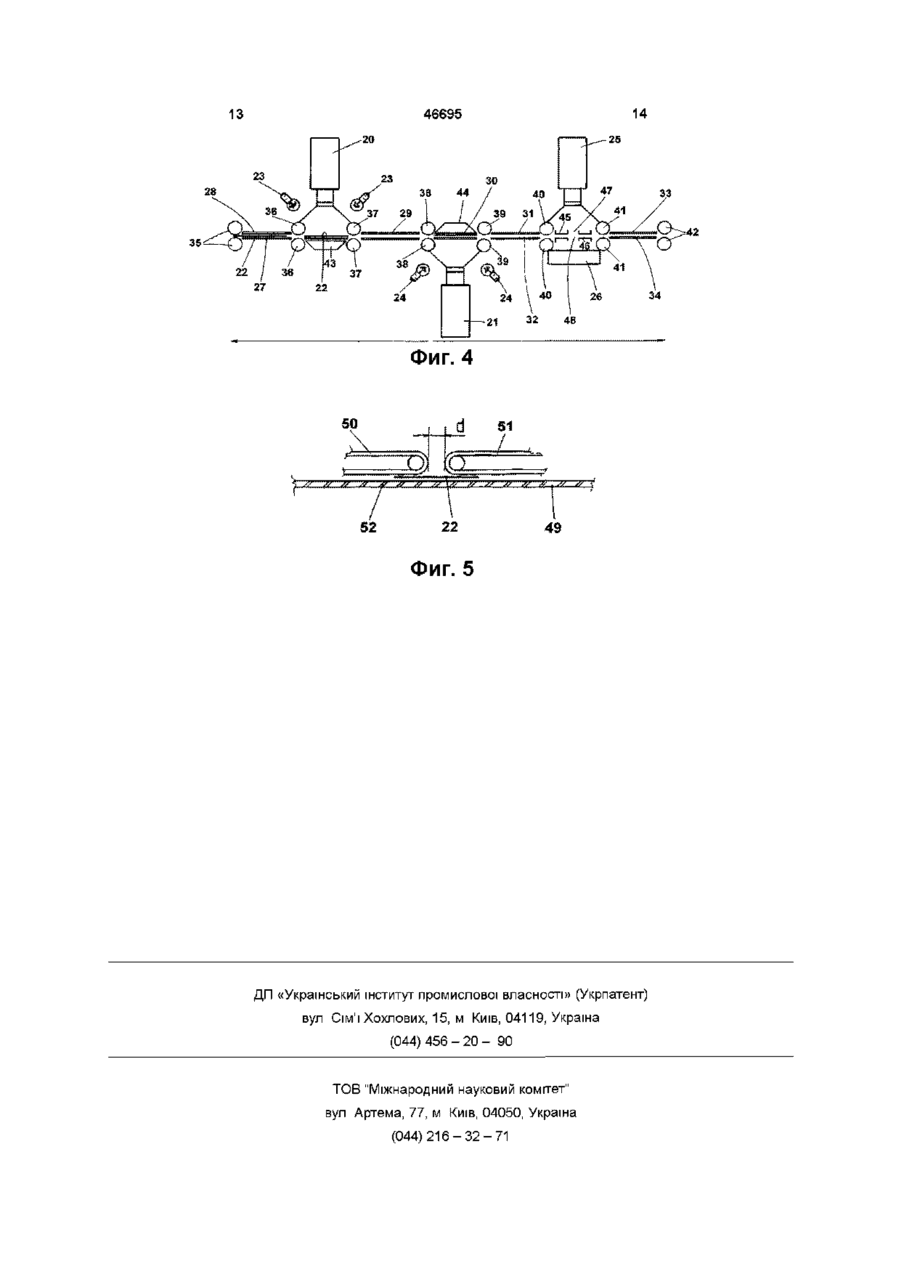

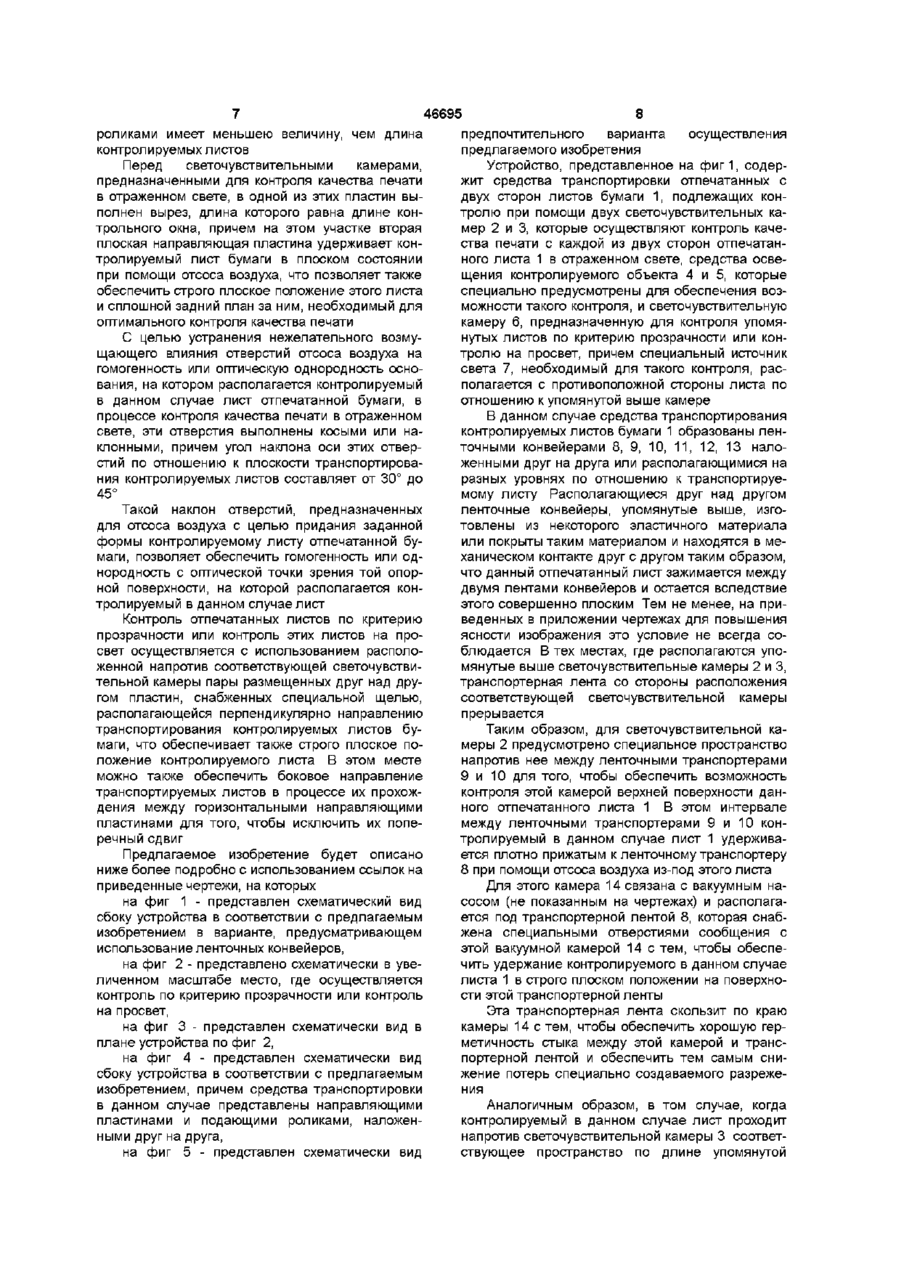

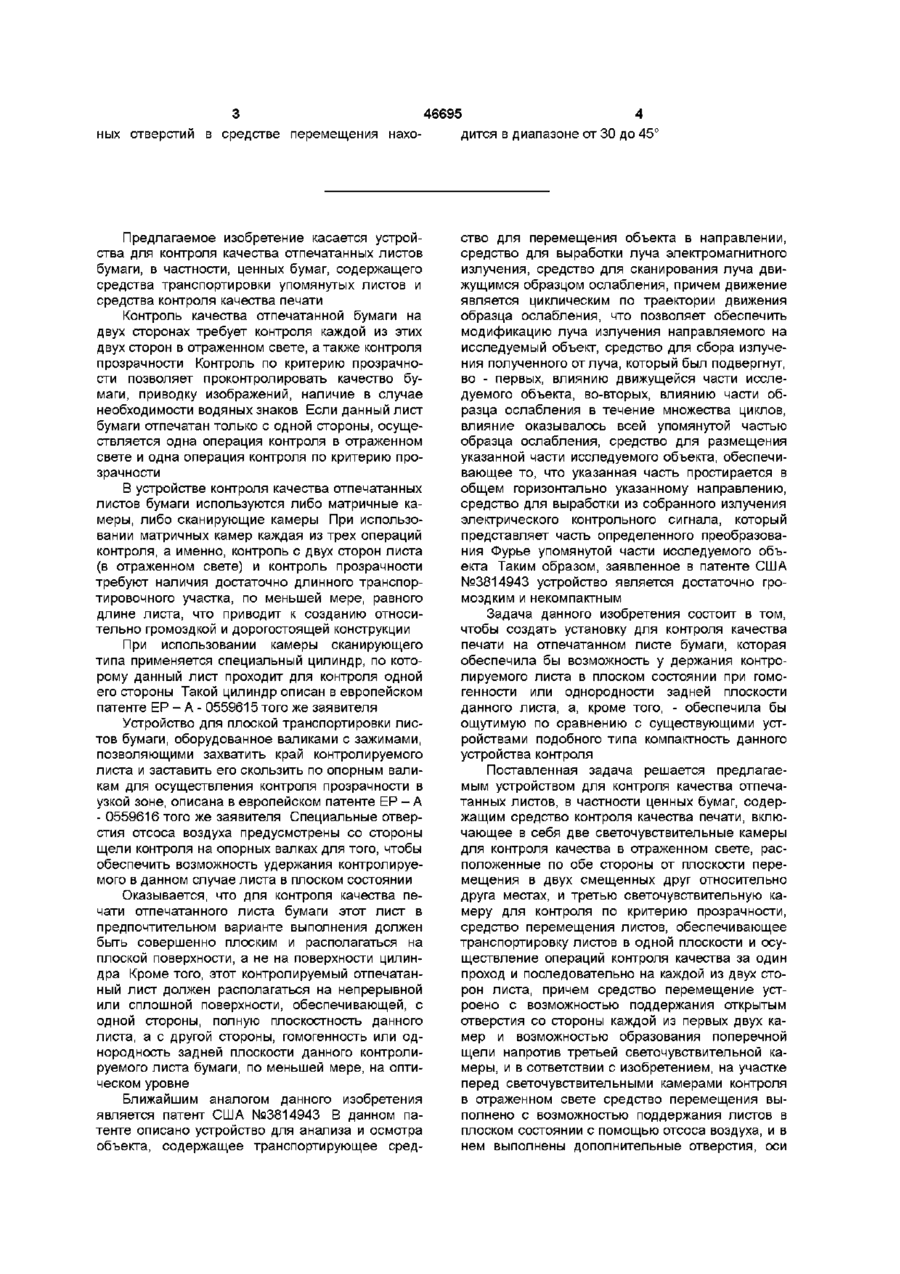

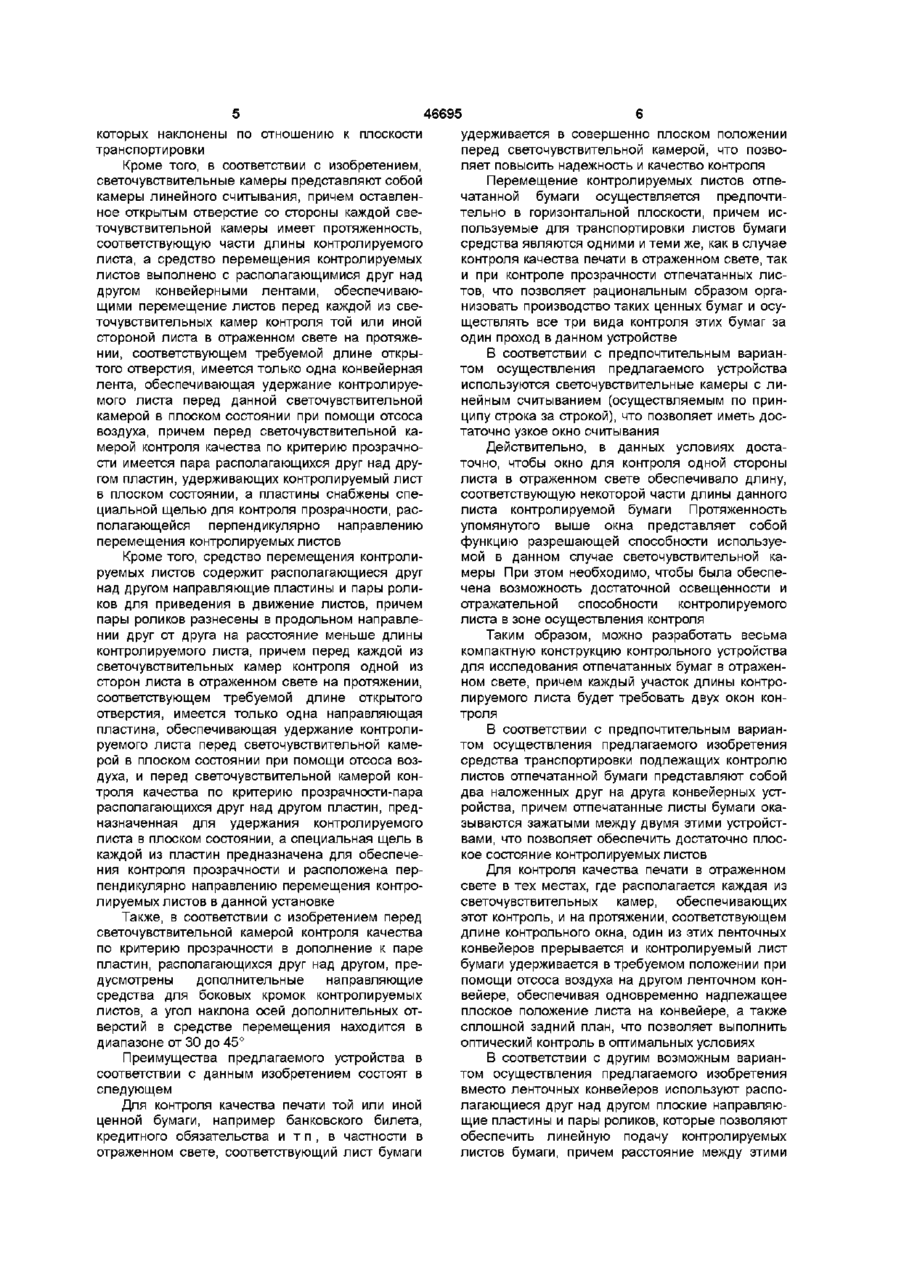

Текст
1 Устройство для контроля качества отпечатанных листов, в частности ценных бумаг, содержащее средство контроля качества печати, включающее в себя две светочувствительные камеры для контроля качества в отраженном свете, расположенные по обе стороны от плоскости перемещения в двух смещенных друг относительно друга местах, и третью светочувствительную камеру для контроля по критерию прозрачности, средство перемещения листов, обеспечивающее транспортировку листов в одной плоскости и осуществление операций контроля качества за один проход и последовательно на каждой из двух сторон листа, причем средство перемещения устроено с возможностью поддержания открытым отверстия со стороны каждой из первых двух камер и возможностью образования поперечной щели напротив третьей светочувствительной камеры, отличающееся тем, что на участке перед светочувствительными камерами контроля в отраженном свете средство перемещения выполнено с возможностью поддержания листов в плоском состоянии с помощью отсоса воздуха, и в нем выполнены дополнительные отверстия, оси которых наклонены по отношению к плоскости транспортировки 2 Устройство по п 1, отличающееся тем, что светочувствительные камеры представляют собой камеры линейного считывания, причем оставленное открытым отверстие со стороны каждой светочувствительной камеры имеет протяженность, соответствующую части длины контролируемого листа 3 Устройство по пп 1, 2, отличающееся тем, что средство перемещения контролируемых листов выполнено с располагающимися друг над другом конвейерными лентами, обеспечивающими перемещение листов перед каждой из светочувстви тельных камер контроля той или иной стороной листа в отраженном свете на протяжении, соответствующем требуемой длине открытого отверстия, имеется только одна конвейерная лента, обеспечивающая удержание контролируемого листа перед данной светочувствительной камерой в плоском состоянии при помощи отсоса воздуха, причем перед светочувствительной камерой контроля качества по критерию прозрачности имеется пара располагающихся друг над другом пластин, удерживающих контролируемый лист в плоском состоянии, а пластины снабжены специальной щелью для контроля прозрачности, располагающейся перпендикулярно направлению перемещения контролируемых листов 4 Устройство по пп 1, 2, отличающееся тем, что средство перемещения контролируемых листов содержит располагающиеся друг над другом направляющие пластины и пары роликов для приведения в движение листов, причем пары роликов разнесены в продольном направлении друг от друга на расстояние меньше длины контролируемого листа, причем перед каждой из светочувствительных камер контроля одной из сторон листа в отраженном свете на протяжении, соответствующем требуемой длине открытого отверстия, имеется только одна направляющая пластина, обеспечивающая удержание контролируемого листа перед светочувствительной камерой в плоском состоянии при помощи отсоса воздуха, и перед светочувствительной камерой контроля качества по критерию прозрачности - пара располагающихся друг над другом пластин, предназначенная для удержания контролируемого листа в плоском состоянии, а специальная щель в каждой из пластин предназначена для обеспечения контроля прозрачности и расположена перпендикулярно направлению перемещения контролируемых листов в данной установке 5 Устройство по пп 2, 4, отличающееся тем, что перед светочувствительной камерой контроля качества по критерию прозрачности в дополнение к паре пластин, располагающихся друг над другом, предусмотрены дополнительные направляющие средства для боковых кромок контролируемых листов 6 Устройство по любому из пп 1-5, отличающееся тем, что угол наклона осей дополнитель О ю (О (О З 46695 4 е ных отверстий в средстве перемещения находится в диапазоне от 30 до 45 Предлагаемое изобретение касается устройства для контроля качества отпечатанных листов бумаги, в частности, ценных бумаг, содержащего средства транспортировки упомянутых листов и средства контроля качества печати Контроль качества отпечатанной бумаги на двух сторонах требует контроля каждой из этих двух сторон в отраженном свете, а также контроля прозрачности Контроль по критерию прозрачности позволяет проконтролировать качество бумаги, приводку изображений, наличие в случае необходимости водяных знаков Если данный лист бумаги отпечатан только с одной стороны, осуществляется одна операция контроля в отраженном свете и одна операция контроля по критерию прозрачности В устройстве контроля качества отпечатанных листов бумаги используются либо матричные камеры, либо сканирующие камеры При использовании матричных камер каждая из трех операций контроля, а именно, контроль с двух сторон листа (в отраженном свете) и контроль прозрачности требуют наличия достаточно длинного транспортировочного участка, по меньшей мере, равного длине листа, что приводит к созданию относительно громоздкой и дорогостоящей конструкции При использовании камеры сканирующего типа применяется специальный цилиндр, по которому данный лист проходит для контроля одной его стороны Такой цилиндр описан в европейском патенте ЕР - А - 0559615 того же заявителя Устройство для плоской транспортировки листов бумаги, оборудованное валиками с зажимами, позволяющими захватить край контролируемого листа и заставить его скользить по опорным валикам для осуществления контроля прозрачности в узкой зоне, описана в европейском патенте ЕР - А - 0559616 того же заявителя Специальные отверстия отсоса воздуха предусмотрены со стороны щели контроля на опорных валках для того, чтобы обеспечить возможность удержания контролируемого в данном случае листа в плоском состоянии Оказывается, что для контроля качества печати отпечатанного листа бумаги этот лист в предпочтительном варианте выполнения должен быть совершенно плоским и располагаться на плоской поверхности, а не на поверхности цилиндра Кроме того, этот контролируемый отпечатанный лист должен располагаться на непрерывной или сплошной поверхности, обеспечивающей, с одной стороны, полную плоскостность данного листа, а с другой стороны, гомогенность или однородность задней плоскости данного контролируемого листа бумаги, по меньшей мере, на оптическом уровне Ближайшим аналогом данного изобретения является патент США №3814943 В данном патенте описано устройство для анализа и осмотра объекта, содержащее транспортирующее сред ство для перемещения объекта в направлении, средство для выработки луча электромагнитного излучения, средство для сканирования луча движущимся образцом ослабления, причем движение является циклическим по траектории движения образца ослабления, что позволяет обеспечить модификацию луча излучения направляемого на исследуемый объект, средство для сбора излучения полученного от луча, который был подвергнут, во - первых, влиянию движущейся части исследуемого объекта, во-вторых, влиянию части образца ослабления в течение множества циклов, влияние оказывалось всей упомянутой частью образца ослабления, средство для размещения указанной части исследуемого объекта, обеспечивающее то, что указанная часть простирается в общем горизонтально указанному направлению, средство для выработки из собранного излучения электрического контрольного сигнала, который представляет часть определенного преобразования Фурье упомянутой части исследуемого объекта Таким образом, заявленное в патенте США №3814943 устройство является достаточно громоздким и некомпактным Задача данного изобретения состоит в том, чтобы создать установку для контроля качества печати на отпечатанном листе бумаги, которая обеспечила бы возможность у держания контролируемого листа в плоском состоянии при гомогенности или однородности задней плоскости данного листа, а, кроме того, - обеспечила бы ощутимую по сравнению с существующими устройствами подобного типа компактность данного устройства контроля Поставленная задача решается предлагаемым устройством для контроля качества отпечатанных листов, в частности ценных бумаг, содержащим средство контроля качества печати, включающее в себя две светочувствительные камеры для контроля качества в отраженном свете, расположенные по обе стороны от плоскости перемещения в двух смещенных друг относительно друга местах, и третью светочувствительную камеру для контроля по критерию прозрачности, средство перемещения листов, обеспечивающее транспортировку листов в одной плоскости и осуществление операций контроля качества за один проход и последовательно на каждой из двух сторон листа, причем средство перемещение устроено с возможностью поддержания открытым отверстия со стороны каждой из первых двух камер и возможностью образования поперечной щели напротив третьей светочувствительной камеры, и в сответствии с изобретением, на участке перед светочувствительными камерами контроля в отраженном свете средство перемещения выполнено с возможностью поддержания листов в плоском состоянии с помощью отсоса воздуха, и в нем выполнены дополнительные отверстия, оси 46695 которых наклонены по отношению к плоскости удерживается в совершенно плоском положении транспортировки перед светочувствительной камерой, что позвоКроме того, в соответствии с изобретением, ляет повысить надежность и качество контроля светочувствительные камеры представляют собой Перемещение контролируемых листов отпекамеры линейного считывания, причем оставленчатанной бумаги осуществляется предпочтиное открытым отверстие со стороны каждой светельно в горизонтальной плоскости, причем источувствительной камеры имеет протяженность, пользуемые для транспортировки листов бумаги соответствующую части длины контролируемого средства являются одними и теми же, как в случае листа, а средство перемещения контролируемых контроля качества печати в отраженном свете, так листов выполнено с располагающимися друг над и при контроле прозрачности отпечатанных лисдругом конвейерными лентами, обеспечиваютов, что позволяет рациональным образом оргащими перемещение листов перед каждой из свенизовать производство таких ценных бумаг и осуточувствительных камер контроля той или иной ществлять все три вида контроля этих бумаг за стороной листа в отраженном свете на протяжеодин проход в данном устройстве нии, соответствующем требуемой длине открыВ соответствии с предпочтительным вариантого отверстия, имеется только одна конвейерная том осуществления предлагаемого устройства лента, обеспечивающая удержание контролируеиспользуются светочувствительные камеры с лимого листа перед данной светочувствительной нейным считыванием (осуществляемым по принкамерой в плоском состоянии при помощи отсоса ципу строка за строкой), что позволяет иметь досвоздуха, причем перед светочувствительной кататочно узкое окно считывания мерой контроля качества по критерию прозрачноДействительно, в данных условиях достасти имеется пара располагающихся друг над друточно, чтобы окно для контроля одной стороны гом пластин, удерживающих контролируемый лист листа в отраженном свете обеспечивало длину, в плоском состоянии, а пластины снабжены спесоответствующую некоторой части длины данного циальной щелью для контроля прозрачности, раслиста контролируемой бумаги Протяженность полагающейся перпендикулярно направлению упомянутого выше окна представляет собой перемещения контролируемых листов функцию разрешающей способности используемой в данном случае светочувствительной каКроме того, средство перемещения контролимеры При этом необходимо, чтобы была обесперуемых листов содержит располагающиеся друг чена возможность достаточной освещенности и над другом направляющие пластины и пары ролиотражательной способности контролируемого ков для приведения в движение листов, причем листа в зоне осуществления контроля пары роликов разнесены в продольном направлении друг от друга на расстояние меньше длины Таким образом, можно разработать весьма контролируемого листа, причем перед каждой из компактную конструкцию контрольного устройства светочувствительных камер контроля одной из для исследования отпечатанных бумаг в отраженсторон листа в отраженном свете на протяжении, ном свете, причем каждый участок длины контросоответствующем требуемой длине открытого лируемого листа будет требовать двух окон конотверстия, имеется только одна направляющая троля пластина, обеспечивающая удержание контролиВ соответствии с предпочтительным варианруемого листа перед светочувствительной каметом осуществления предлагаемого изобретения рой в плоском состоянии при помощи отсоса возсредства транспортировки подлежащих контролю духа, и перед светочувствительной камерой конлистов отпечатанной бумаги представляют собой троля качества по критерию прозрачности-пара два наложенных друг на друга конвейерных устрасполагающихся друг над другом пластин, предройства, причем отпечатанные листы бумаги оканазначенная для удержания контролируемого зываются зажатыми между двумя этими устройстлиста в плоском состоянии, а специальная щель в вами, что позволяет обеспечить достаточно плоскаждой из пластин предназначена для обеспечекое состояние контролируемых листов ния контроля прозрачности и расположена перДля контроля качества печати в отраженном пендикулярно направлению перемещения контросвете в тех местах, где располагается каждая из лируемых листов в данной установке светочувствительных камер, обеспечивающих этот контроль,и на протяжении, соответствующем Также, в соответствии с изобретением перед длине контрольного окна, один из этих ленточных светочувствительной камерой контроля качества конвейеров прерывается и контролируемый лист по критерию прозрачности в дополнение к паре бумаги удерживается в требуемом положении при пластин, располагающихся друг над другом, препомощи отсоса воздуха на другом ленточном кондусмотрены дополнительные направляющие вейере, обеспечивая одновременно надлежащее средства для боковых кромок контролируемых плоское положение листа на конвейере, а также листов, а угол наклона осей дополнительных отсплошной задний план, что позволяет выполнить верстий в средстве перемещения находится в оптический контроль в оптимальных условиях диапазоне от 30 до 45° Преимущества предлагаемого устройства в В соответствии с другим возможным вариансоответствии с данным изобретением состоят в том осуществления предлагаемого изобретения следующем вместо ленточных конвейеров используют располагающиеся друг над другом плоские направляюДля контроля качества печати той или иной щие пластины и пары роликов, которые позволяют ценной бумаги, например банковского билета, обеспечить линейную подачу контролируемых кредитного обязательства и т п , в частности в листов бумаги, причем расстояние между этими отраженном свете, соответствующий лист бумаги 8 46695 роликами имеет меньшею величину, чем длина предпочтительного варианта осуществления контролируемых листов предлагаемого изобретения Перед светочувствительными камерами, Устройство, представленное на фиг1, содерпредназначенными для контроля качества печати жит средства транспортировки отпечатанных с в отраженном свете, в одной из этих пластин выдвух сторон листов бумаги 1, подлежащих конполнен вырез, длина которого равна длине контролю при помощи двух светочувствительных катрольного окна, причем на этом участке вторая мер 2 и 3, которые осуществляют контроль качеплоская направляющая пластина удерживает конства печати с каждой из двух сторон отпечатантролируемый лист бумаги в плоском состоянии ного листа 1 в отраженном свете, средства освепри помощи отсоса воздуха, что позволяет также щения контролируемого объекта 4 и 5, которые обеспечить строго плоское положение этого листа специально предусмотрены для обеспечения вози сплошной задний план за ним, необходимый для можности такого контроля, и светочувствительную оптимального контроля качества печати камеру 6, предназначенную для контроля упомянутых листов по критерию прозрачности или конС целью устранения нежелательного возмутролю на просвет, причем специальный источник щающего влияния отверстий отсоса воздуха на света 7, необходимый для такого контроля, расгомогенность или оптическую однородность оснополагается с противоположной стороны листа по вания, на котором располагается контролируемый отношению к упомянутой выше камере в данном случае лист отпечатанной бумаги, в процессе контроля качества печати в отраженном В данном случае средства транспортирования свете, эти отверстия выполнены косыми или наконтролируемых листов бумаги 1 образованы ленклонными, причем угол наклона оси этих отверточными конвейерами 8, 9, 10, 11, 12, 13 налостий по отношению к плоскости транспортироваженными друг на друга или располагающимися на ния контролируемых листов составляет от 30° до разных уровнях по отношению к транспортируе45° мому листу Располагающиеся друг над другом ленточные конвейеры, упомянутые выше, изгоТакой наклон отверстий, предназначенных товлены из некоторого эластичного материала для отсоса воздуха с целью придания заданной или покрыты таким материалом и находятся в меформы контролируемому листу отпечатанной буханическом контакте друг с другом таким образом, маги, позволяет обеспечить гомогенность или одчто данный отпечатанный лист зажимается между нородность с оптической точки зрения той опордвумя лентами конвейеров и остается вследствие ной поверхности, на которой располагается конэтого совершенно плоским Тем не менее, на притролируемый в данном случае лист веденных в приложении чертежах для повышения Контроль отпечатанных листов по критерию ясности изображения это условие не всегда сопрозрачности или контроль этих листов на проблюдается В тех местах, где располагаются упосвет осуществляется с использованием располомянутые выше светочувствительные камеры 2 и 3, женной напротив соответствующей светочувствитранспортерная лента со стороны расположения тельной камеры пары размещенных друг над друсоответствующей светочувствительной камеры гом пластин, снабженных специальной щелью, прерывается располагающейся перпендикулярно направлению транспортирования контролируемых листов буТаким образом, для светочувствительной камаги, что обеспечивает также строго плоское померы 2 предусмотрено специальное пространство ложение контролируемого листа В этом месте напротив нее между ленточными транспортерами можно также обеспечить боковое направление 9 и 10 для того, чтобы обеспечить возможность транспортируемых листов в процессе их прохожконтроля этой камерой верхней поверхности дандения между горизонтальными направляющими ного отпечатанного листа 1 В этом интервале пластинами для того, чтобы исключить их попемежду ленточными транспортерами 9 и 10 конречный сдвиг тролируемый в данном случае лист 1 удерживается плотно прижатым к ленточному транспортеру Предлагаемое изобретение будет описано 8 при помощи отсоса воздуха из-под этого листа ниже более подробно с использованием ссылок на приведенные чертежи, на которых Для этого камера 14 связана с вакуумным насосом (не показанным на чертежах) и располагана фиг 1 - представлен схематический вид ется под транспортерной лентой 8, которая снабсбоку устройства в соответствии с предлагаемым жена специальными отверстиями сообщения с изобретением в варианте, предусматривающем этой вакуумной камерой 14 с тем, чтобы обеспеиспользование ленточных конвейеров, чить удержание контролируемого в данном случае на фиг 2 - представлено схематически в увелиста 1 в строго плоском положении на поверхноличенном масштабе место, где осуществляется сти этой транспортерной ленты контроль по критерию прозрачности или контроль на просвет, Эта транспортерная лента скользит по краю камеры 14 с тем, чтобы обеспечить хорошую герна фиг 3 - представлен схематически вид в метичность стыка между этой камерой и трансплане устройства по фиг 2, портерной лентой и обеспечить тем самым снина фиг 4 - представлен схематически вид жение потерь специально создаваемого разрежесбоку устройства в соответствии с предлагаемым ния изобретением, причем средства транспортировки в данном случае представлены направляющими Аналогичным образом, в том случае, когда пластинами и подающими роликами, наложенконтролируемый в данном случае лист проходит ными друг на друга, напротив светочувствительной камеры 3 соответствующее пространство по длине упомянутой на фиг 5 - представлен схематически вид 46695 10 выше щели существует между конвейерными ленвают подачу или транспортировку листа тами 8 и 11 для того, чтобы обеспечить возможДва располагающихся друг над другом ролика ность контроля отпечатанного изображения на и две располагающиеся друг над другом пластины другой стороне листа 1 Когда контролируемый в находятся в механическом контакте друг с другом данном случае лист проходит перед камерой 3, он и выполнены из эластичного материала или поудерживается плотно прижатым к транспортерной крыты таким материалом, что позволяет обеспеленте 10 посредством второй камеры 15, связанчить транспортировку контролируемого листа в ной с источником разрежения, причем -эта транссовершенно портерная или конвейерная лента также снабжена плоском состоянии (отметим здесь, что для отверстиями, обеспечивающими ее сообщение с большей ясности чертежа, поясняющего конструккамерой 15 цию данного устройства, факт взаимного касания пар направляющих пластин и пар подающих ролиДля контроля качества печати по критерию ков на фиг 4 не отражен) прозрачности или для контроля на просвет перед светочувствительной камерой 6 каждая из плаПротив каждой из светочувствительных камер стин 16 и 17 снабжена соответственно достаточно 20 и 21 соответствующая (верхняя или нижняя) узкой щелью 18, 19, располагающейся перпендинаправляющая пластина между контролируемой кулярно к направлению перемещения контролиповерхностью листа 22 и камерой отсутствует для руемого листа, что позволяет обеспечить возможобеспечения возможности оптического контроля ность контроля по критерию прозрачности или изображения в отраженном свете контроля отпечатанных листов бумаги на просвет Направляющая пластина, располагающаяся с противоположной по отношению к светочувствиВ соответствии с предпочтительным вариантельной камере стороны контролируемого листа, том осуществления предлагаемого изобретения в перфорирована и снабжена, соответственно, ваэтой камере контроля качества печати по критекуумной камерой 43 или 44соединенной с источрию прозрачности или контролю на просвет преником разрежения и присасывающей контролидусмотрены специальные средства направления руемый лист для его удержания на направляющей боковых концов контролируемого листа, преднапластине в совершенно плоском состоянии Конзначенные для того, чтобы исключить перекашитролируемый лист 22 скользит по упомянутой вание этого листа в пространстве между двумя выше перфорированной направляющей пластине, пластинами 16 и 17 Эти направляющие могут подталкиваемый роликами 36 или, соответстпредставлять собой простые боковые упоры, венно, роликами 38, и протягиваемый роликами 37 имеющие возможность перемещаться перпендиили соответственно, роликами 39 кулярно направлению движения контролируемого листа для того, чтобы можно было установить их в Контроль листа в зоне перед светочувствисоответствии с конкретной шириной данного тельной камерой 25 проверки прозрачности осулиста ществляется таким же образом, как и в устройстве, представленном на фиг 1 Это происходит Теперь со ссылками на фиг 4 будет описан посредством располагающихся друг над другом другой возможный вариант осуществления предпластин 45 и 46, между которыми оставлены конлагаемого изобретения трольные щели 47 и 48 Устройство, схематически представленное на фиг 4, в целом подобно устройству, представленНа фиг 5 схематически представлен предпочному на фиг 1, за исключением того, что средства тительный вариант осуществления устройства в транспортировки или подачи контролируемых соответствии с предлагаемым изобретением В листов состоят и ч направляющих пластин и ролиэтом варианте установки предусмотрены специков альные окна для контроля листа в отраженном свете, причем длина этих окон соответствует В этом устройстве также располагаются две лишь части длины контролируемого листа и сосветочувствительные камеры 20 и 21, предназнаставляет обычно 2-3 сантиметра, что позволяет ченные для контроля качества печати на каждой обеспечить хорошую освещенность контролируеиз двух сторон листа 22, предусмотрены средства мой зоны освещения 23 и 24, обеспечивающие соответственно подсветку каждой из двух сторон контролиРазумеется, такая возможность предоставляруемого листа, и имеется специальная светочувется при использовании светочувствительной каствительная камера 25, предназначенная для конмеры линейного считывания или построчного считроля прозрачности или контроля на просвет дантывания, которое осуществляется по мере проного листа и взаимодействующая с источником движения каждого листа Таким образом, на фиг 5 света 27 показаны конвейерные ленты 49, 50 и 51, расстояние d между конвейерными лентами 50 и 51 Средства транспортировки или подачи конпри этом составляет лишь часть длины контролитролируемых листов образованы, с одной сторуемого листа Разумеется, аналогичная констроны, пластинами 27, 28, 29, 30, 31, 32, 33, 34, и рукция может быть использована для второго конпарами роликов 35, 36, 37, 38, 39, 40, 41, 42, растрольного окна, а также она может быть приместояние между которыми в продольном направленена в варианте осуществления предлагаемого нии во всех случаях меньше длины контролируеустройства, показанного на фиг 4 мого листа 22 Роль упомянутых выше пластин состоит втом, На конвейерной ленте 49 показаны также начтобы обеспечить перемещение контролируемых клонные отверстия 52 (см фиг 5), которые позволистов в совершенно плоском состоянии При ляют обеспечить оптическую однородность поэтом упомянутые выше пары роликов обеспечиверхности этой конвейерной ленты, поскольку 46695 12 11 посторонние световые лучи не могут проникнуть свет, как если бы этих отверстий там и не было через нижний конец отверстий и отраженный паОписанные выше средства удержания отсодающий на эту конвейерную ленту свет имеет сом воздуха листов перед светочувствительными один и тот же цвет на всей ее опорной поверхнокамерами для их контроля в отраженном свете сти Это означает, что наличие отверстий на конупомянуты здесь только в качестве примера и мовейерной ленте практически не оказывает влиягут быть заменены какими-либо другими средстния на отраженный поверхностью этой ленты вами Фиг. 1 Фиг. 2 1 6 1 7 18 19 Фиг. 3 13 14 46695 -20 25 26 -21 32 34 48 Фиг. 4 50 Фиг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюStringa Luigi
Автори російськоюСтринга Луиджи
МПК / Мітки
МПК: G07D 7/00, B42D 15/00
Мітки: аркушів, якості, контролю, пристрій, зокрема, паперів, видрукуваних, цінних
