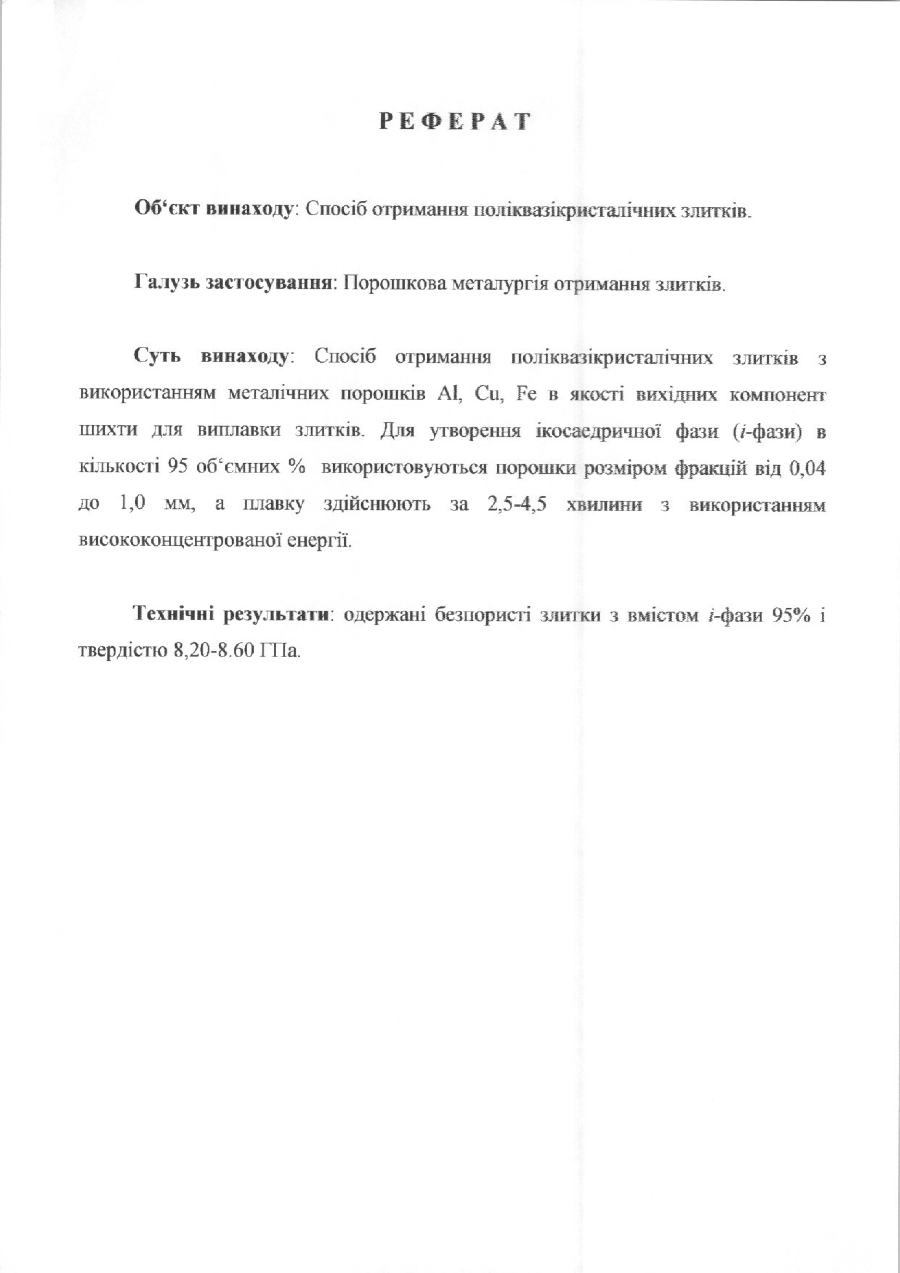

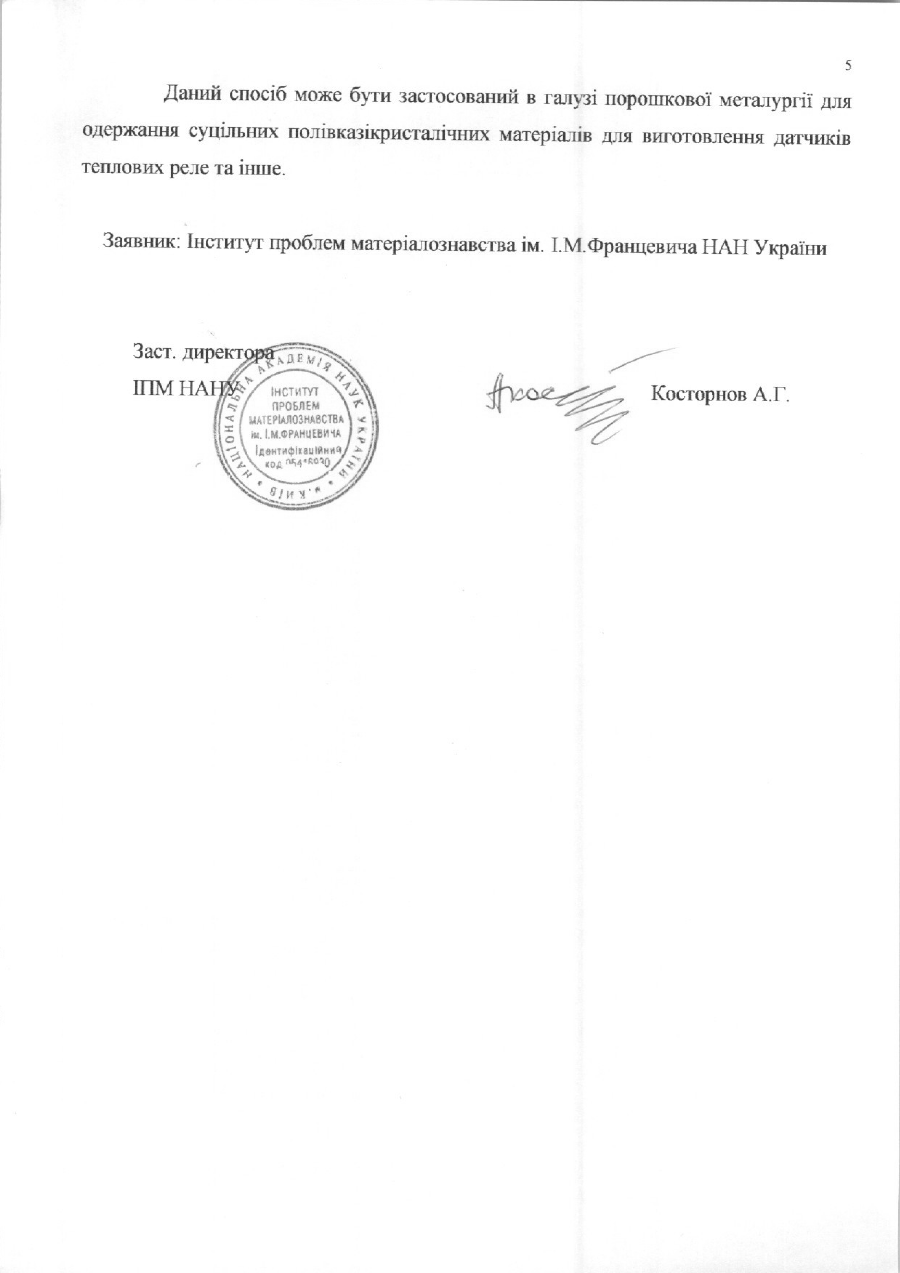

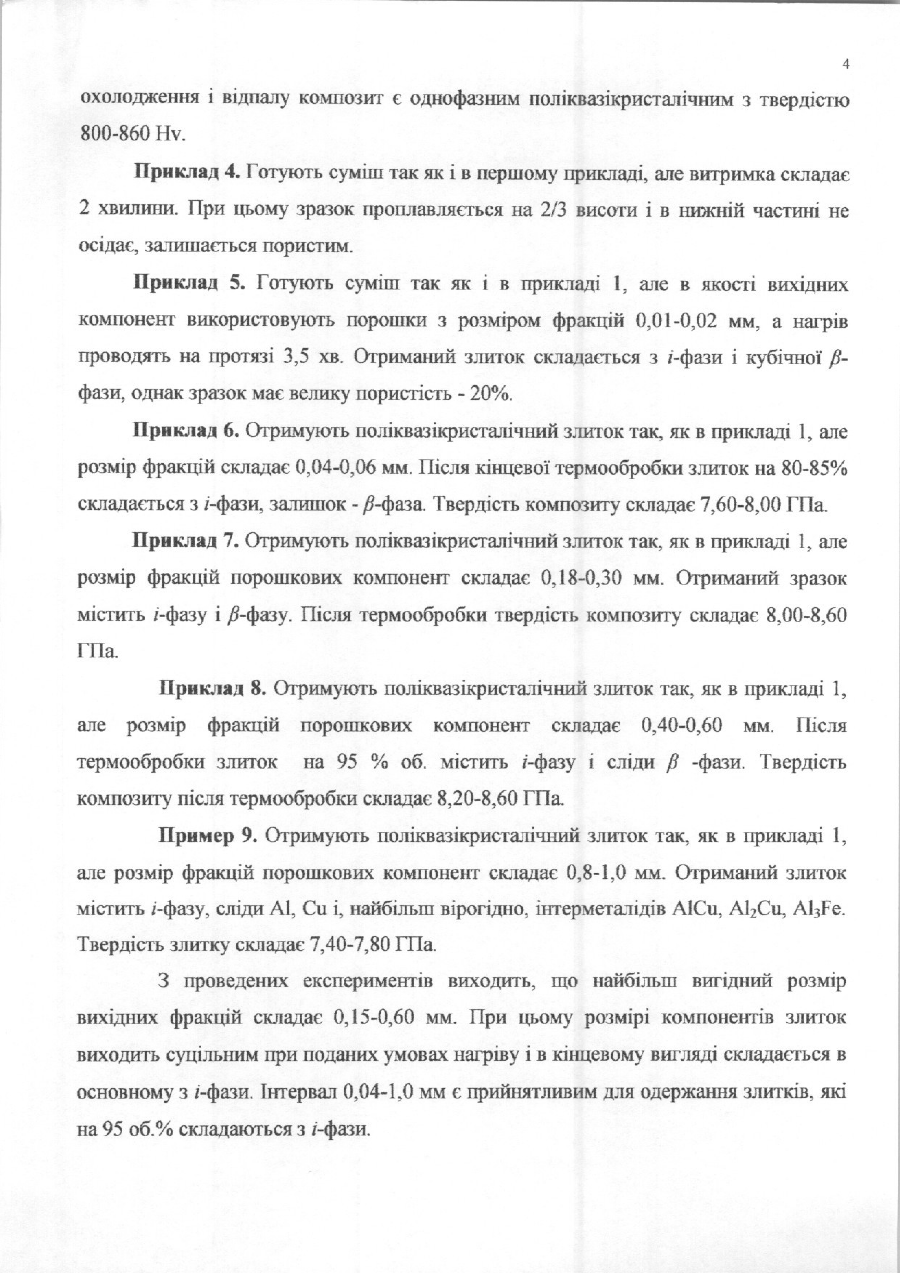

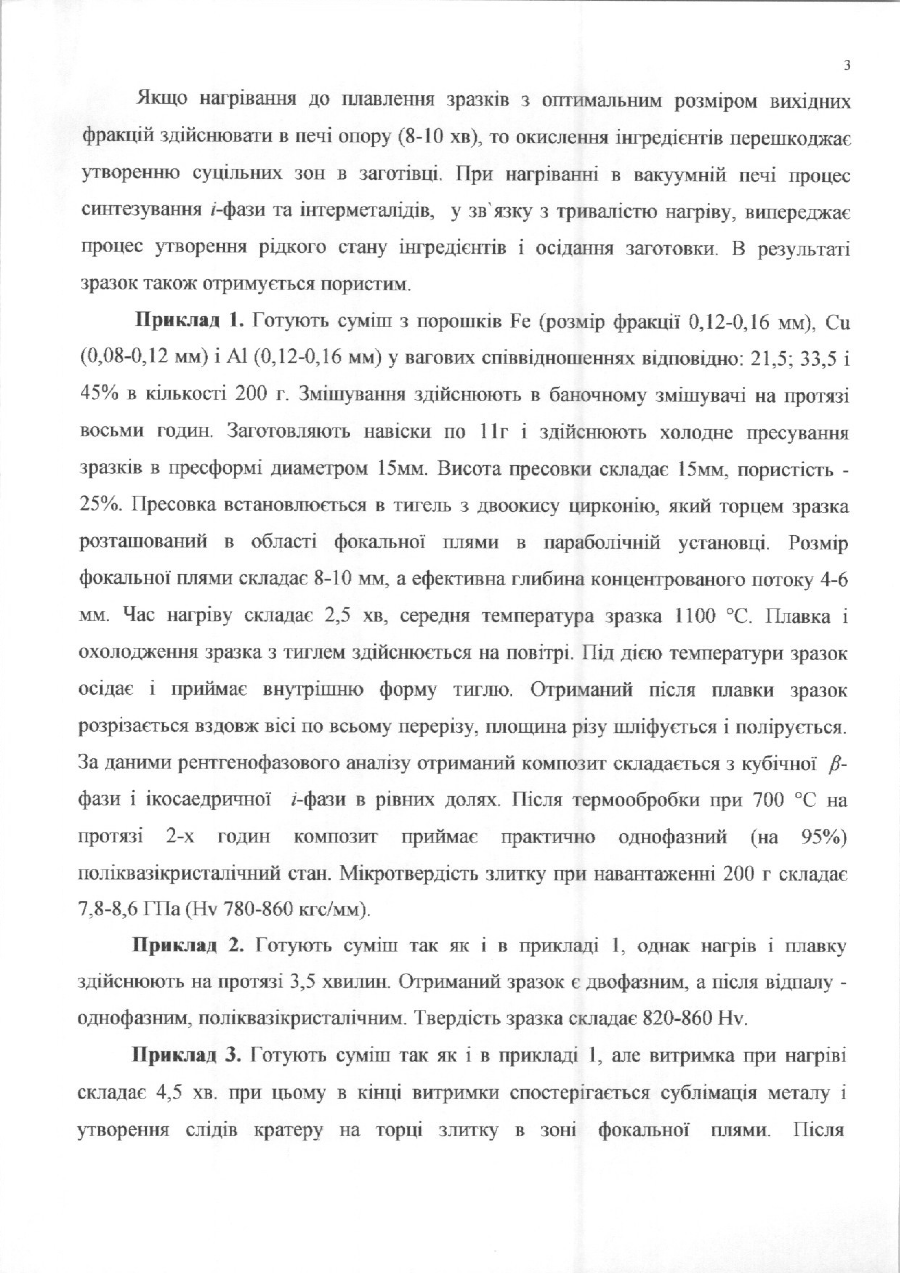

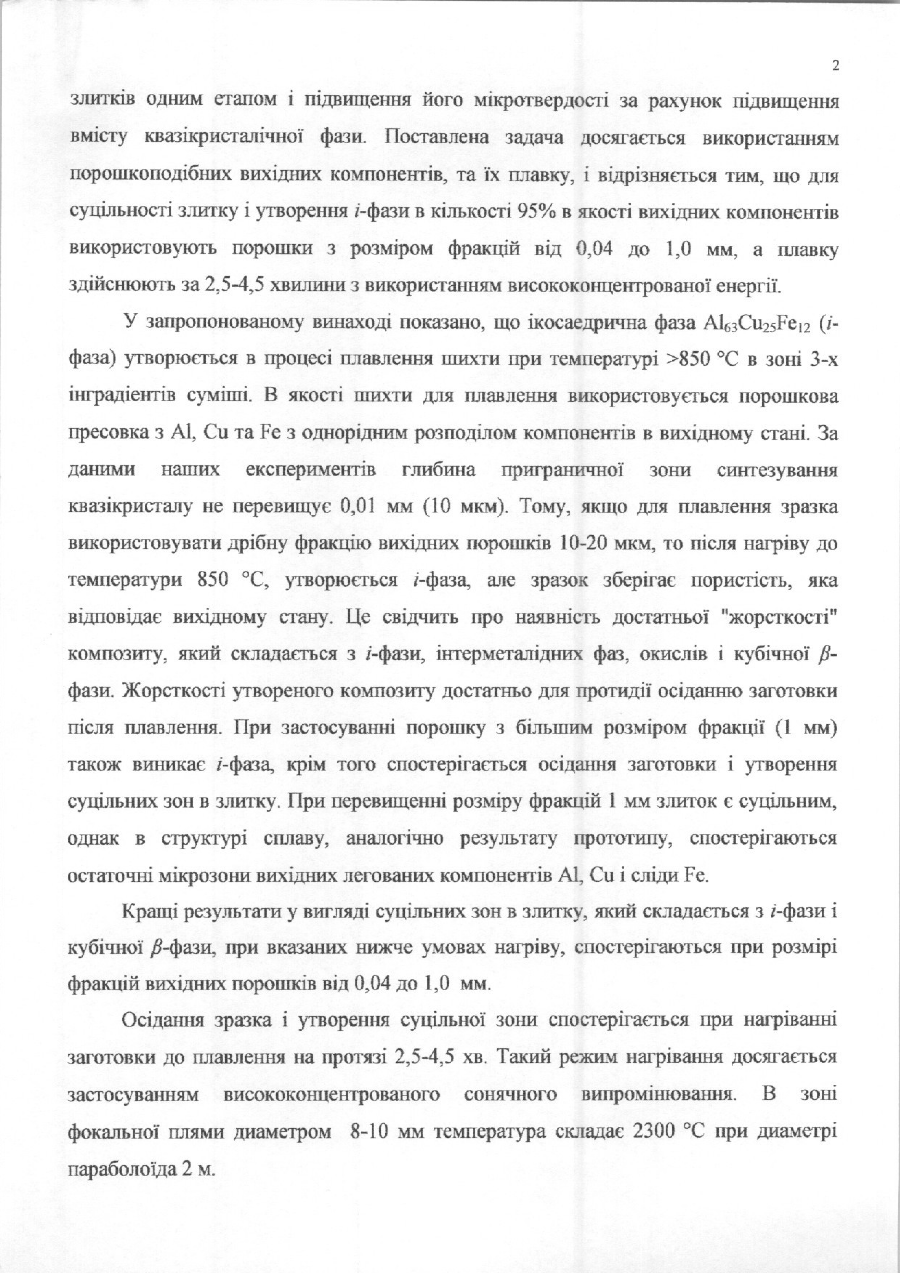

Спосіб одержання поліквазікристалічних злитків з порошків системи алюміній-мідь-залізо

Номер патенту: 47658

Опубліковано: 15.07.2002

Автори: Майборода Володимир Петрович, Стегній Анатолій Іванович, Фролов Геннадій Олександрович, Демідік Олександр Миколайович, Школьний Валентин Кирилович, Пінчук Наталія Дмитрівна

МПК: C22C 21/12, B22F 3/14, C22C 1/04

Мітки: злитків, спосіб, отримання, поліквазікристалічних

Формула / Реферат:

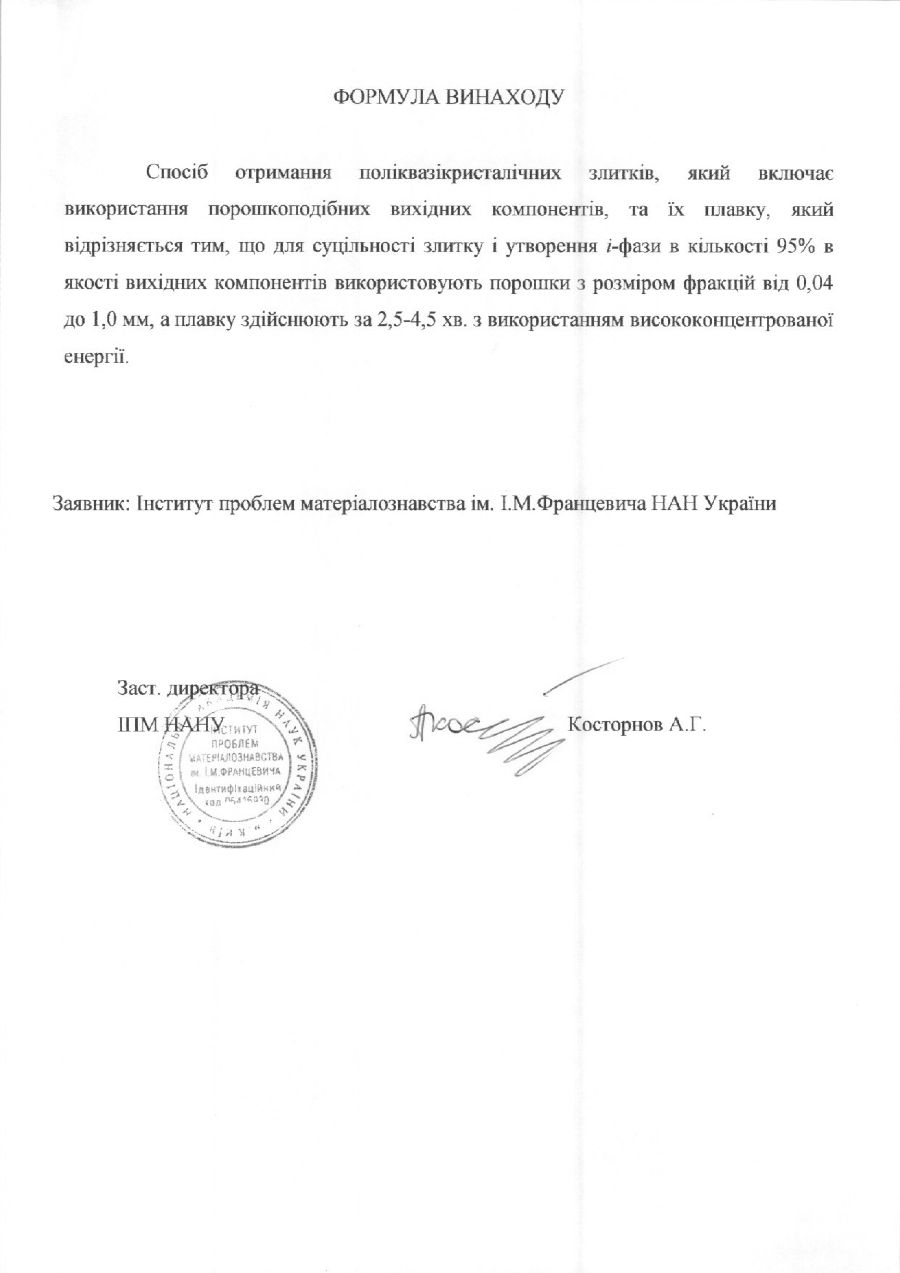

Спосіб одержання поліквазікристалічних злитків з порошків системи алюміній-мідь-залізо, який включає використання порошків вихідних компонентів, пресування їх суміші та їх плавлення, який відрізняється тим, що для суцільності злитка і утворення і-фази в кількості 95 об. % як вихідні компоненти для виготовлення пресованої заготовки використовують порошки з розміром фракцій від 0,04 до 1,0 мм, а її плавлення здійснюють з витримкою 2,5-4,5 хв. з...

Номер патенту: 19218

Опубліковано: 25.12.1997

Автори: Данільченко Віталій Юхимович, Бондар Володимир Йосипович, Неганов Леонід Михайлович, Коваль Юрій Миколайович

МПК: C22F 1/08, C22F 1/00

Мітки: мідь-алюміній, спосіб, виготовлення, термочутливих, системі, елементів, сплавів

Формула / Реферат:

Способ изготовления термочувствительных элементов из сплавов системы медь-алюминий, преимущественно из монокристаллов, включающий закалку из b-области, деформаций, формирование маркировочных знаков заданной формы и размеров в аустенитной области, перевод сплава в мартенситное состояние с последующим нагревом в аустенитную область лазерным лучом в режиме оплавления, отличающийся тем, что маркировочные знаки формируют сразу после закалки из...

Номер патенту: 21078

Опубліковано: 15.08.2001

Автори: Новак Олег Васильйович, Гаркуша Анатолій Григорович, Куцепал Віктор Стасієвич, Лопатенко Гарнольд Васильйович, Беленко Михайло Михайлович, Майоров Олександр Анатолійович, Бугрєєв Гарі Васильйович, Мазур Петро Панасович, Карпенко Валерій Павлович

МПК: C22C 21/12

Мітки: лігатури, спосіб, алюміній-мідь, приготування

Формула / Реферат:

Способ приготовления лигатуры алюминий-медь, включающий загрузку в печь навески алюминия, ее расплавление и введение в расплав меди, перемешивание полученной лигатуры, ее рафини­рование хлористым цинком в расчете 0,2-0,3% от массы лигатуры, удаление шлака и разлив, отличающийся тем, что медь вводят в расплав алюминия в виде медьсодержащих сплавов и их отходов, которые одновременно с алю­минием расплавляют в отдельной печи при темпе­ратуре...

Номер патенту: 8681

Опубліковано: 30.09.1996

Автори: Мацегора Світлана Никифорівна, Дудник Євгенія Михайлівна, Косолапова Тетяна Яківна, Сухіх Леонід Леонідович, Ляшенко Віра Іванівна, Авербух Леонід Михайлович, Серебрякова Тамара Іванівна

МПК: C01B 35/00

Мітки: боридів, порошків, груп, періодичної, спосіб, системі, іv-vі, металів, одержання

Формула / Реферат:

1. Способ получения порошков боридов метал­лов IV-VI и VIII групп периодической системы, включающий смешение металлосодержащего соеди­нения с борной кислотой и сахарозой и термическую обработку смеси, отличающийся тем, что, с целью упрощения процесса за счет исключения трудоемких операций отгонки растворителей, помола конечного продукта и снижения энергоемкости процесса, в ка­честве исходных металлосодержащих соединений используют...

Номер патенту: 68387

Опубліковано: 16.08.2004

Автори: Козярук Олег Іванович, Калениченко Олександр Васильович

МПК: B22F 9/14

Мітки: одержання, спосіб, дрібнодисперсних, металів, порошків

Формула / Реферат:

1. Спосіб одержання дрібнодисперсних порошків металів, що включає електроерозійне диспергування шматочків провідних матеріалів в рідині з одержанням суспензії, відстоювання суспензії у відстійнику і висушування продуктів відстою, який відрізняється тим, що у відстійник із суспензією вводять електроди і між ними створюють електричне поле.2. Спосіб за п. 1, який відрізняється тим, що як один із електродів використовують провідний корпус...
