Вимикач

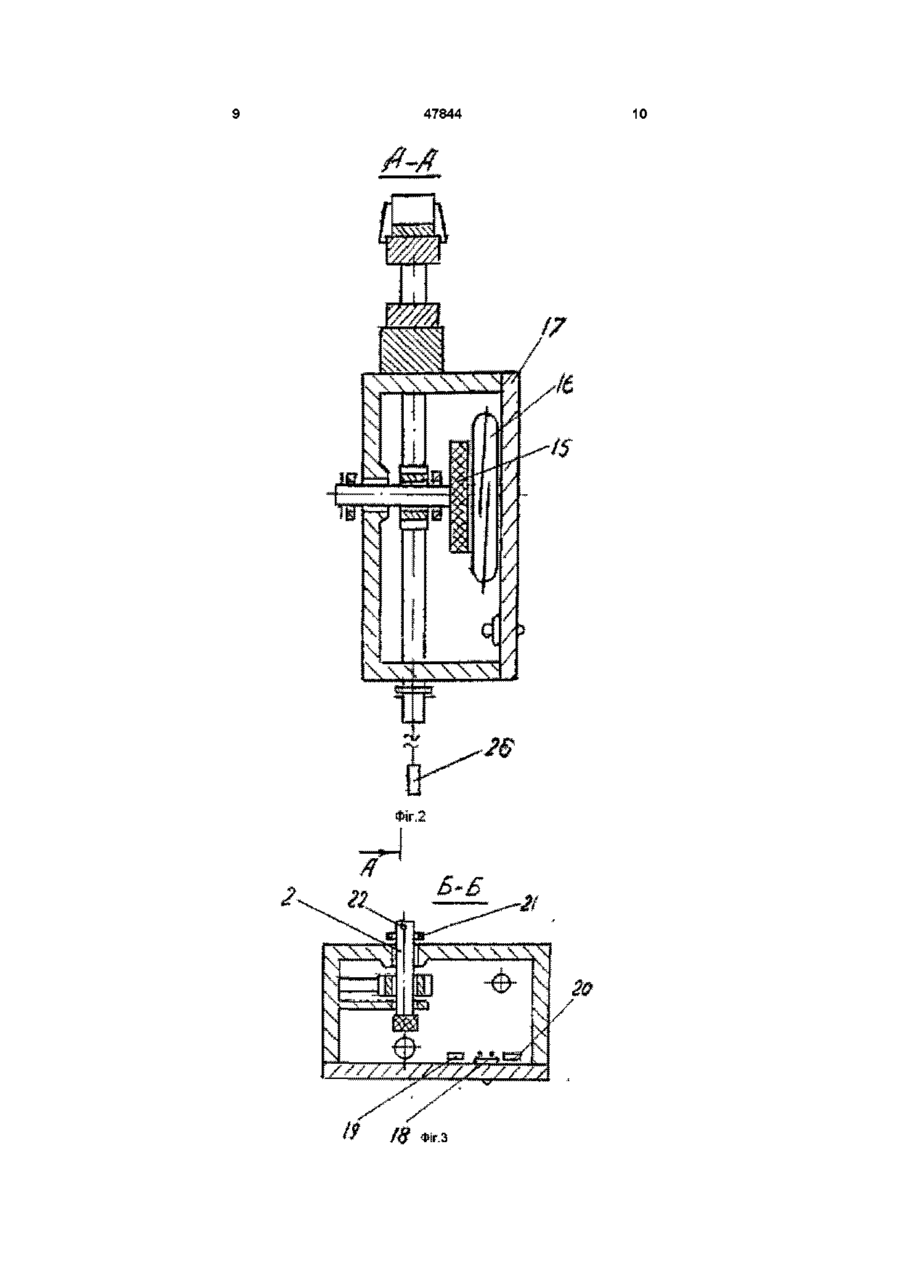

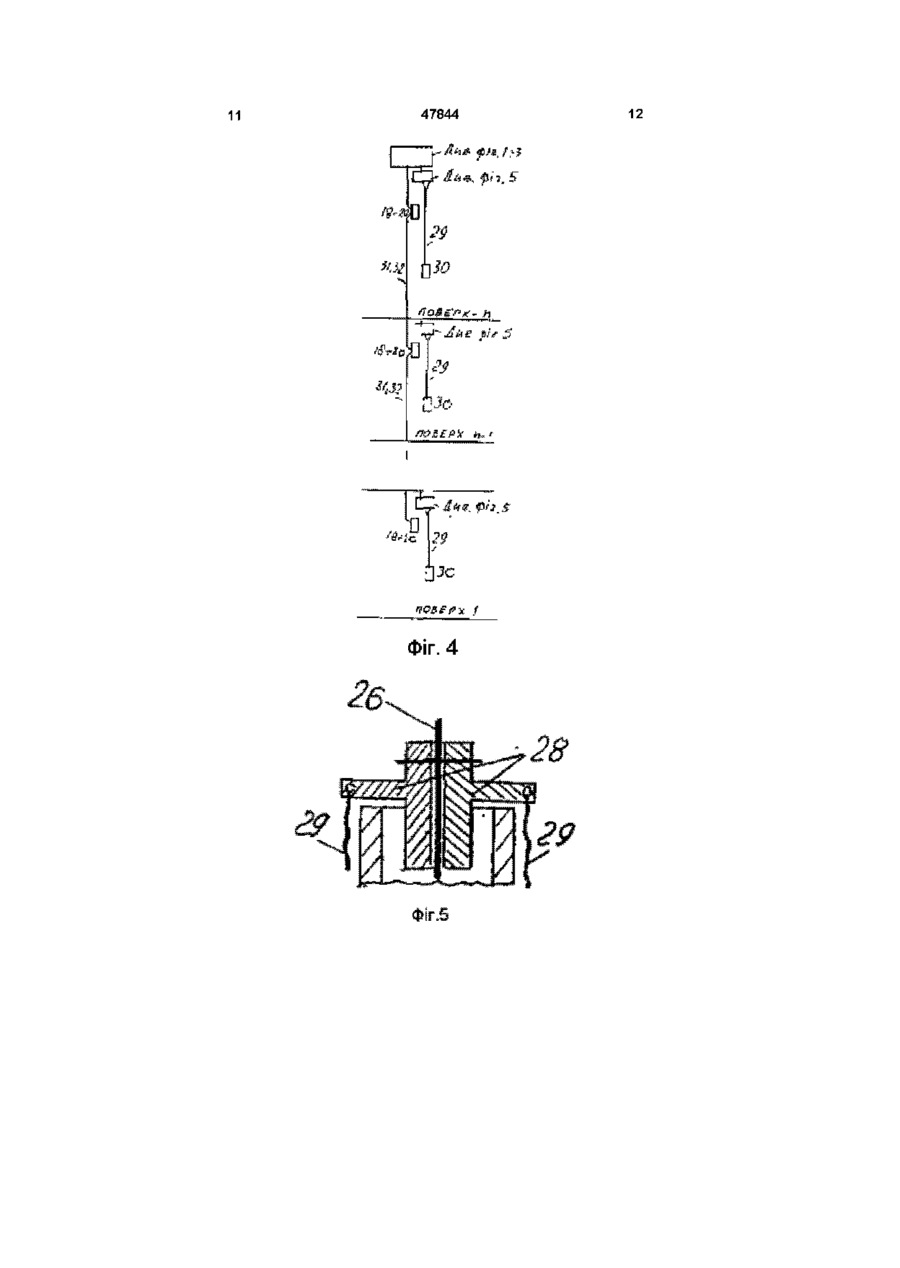

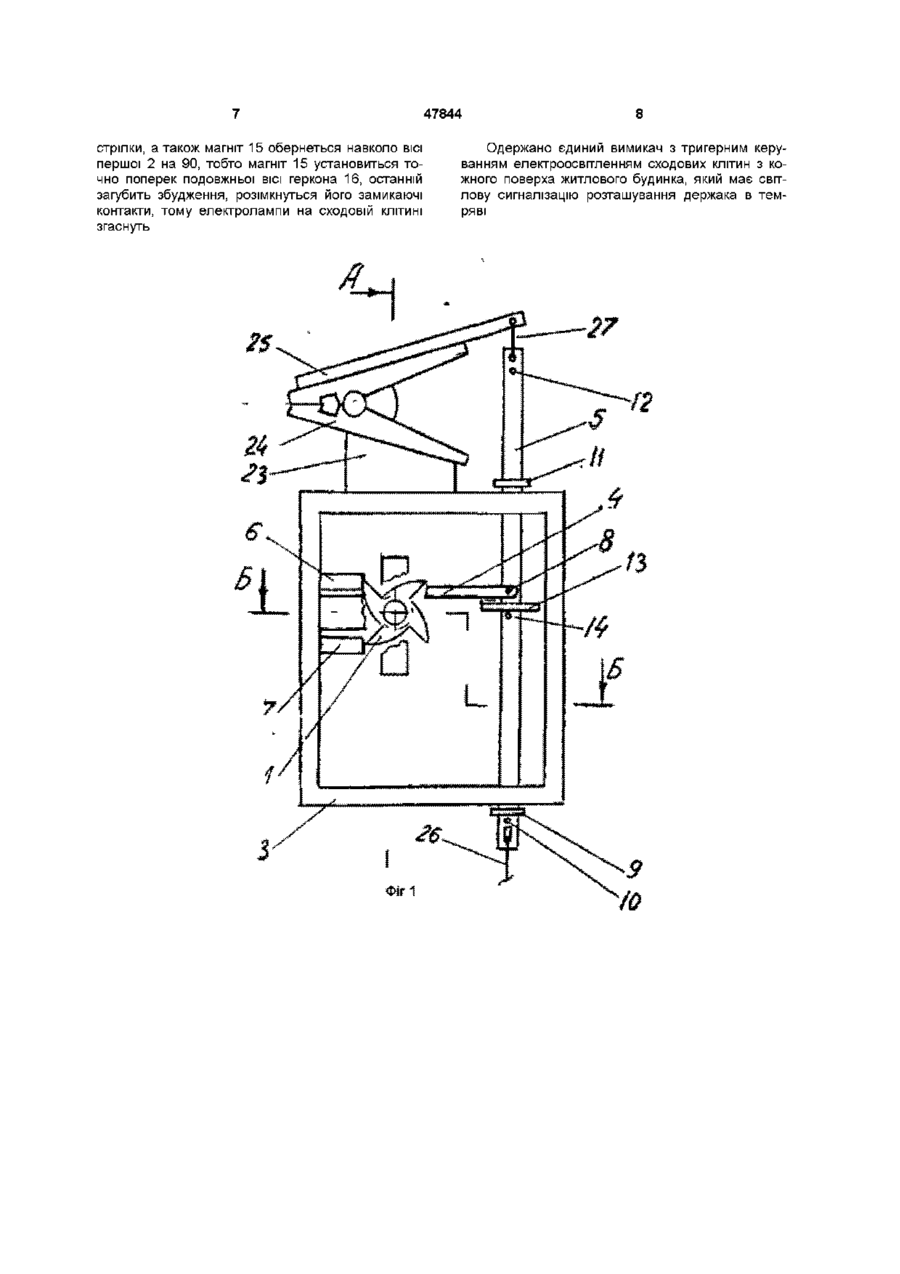

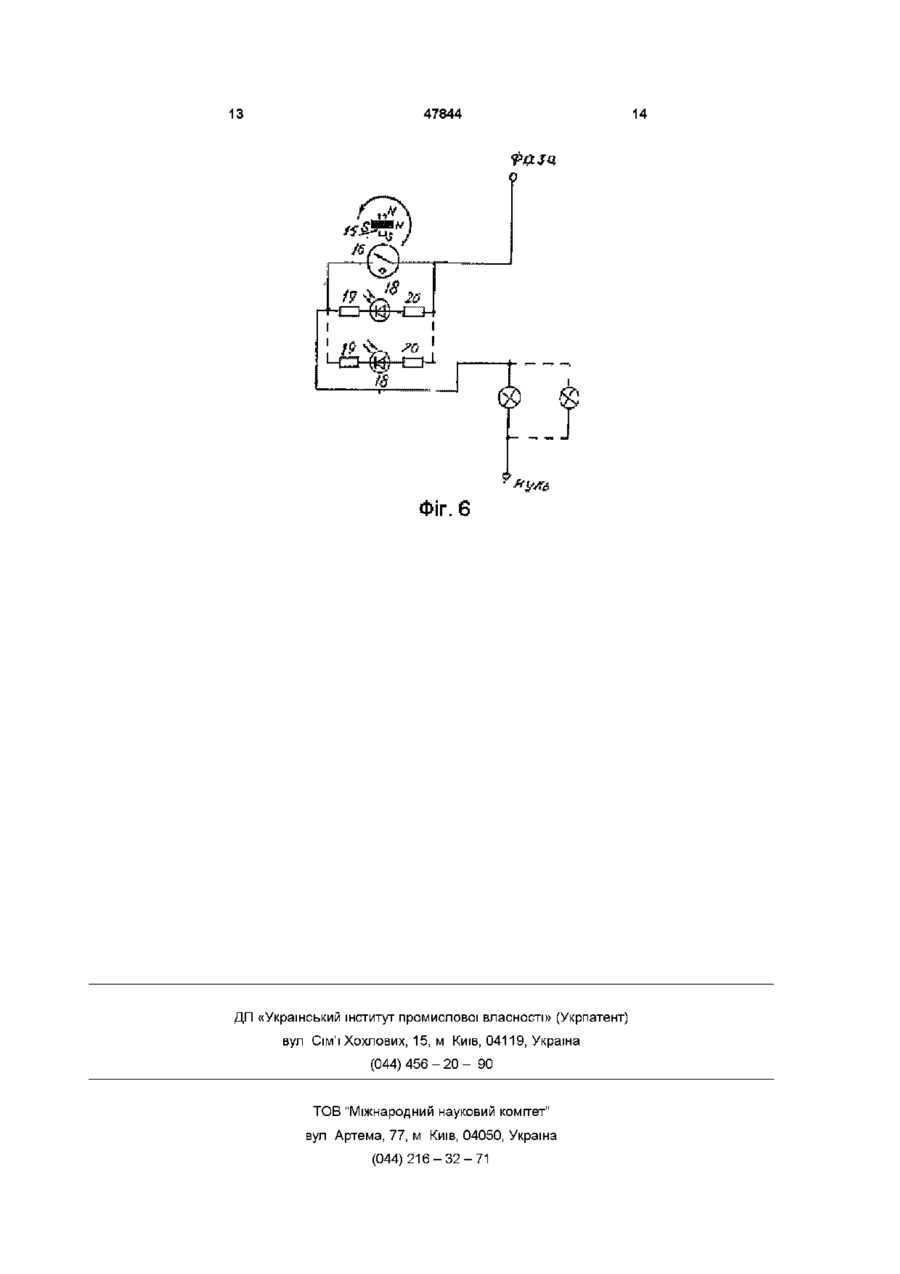

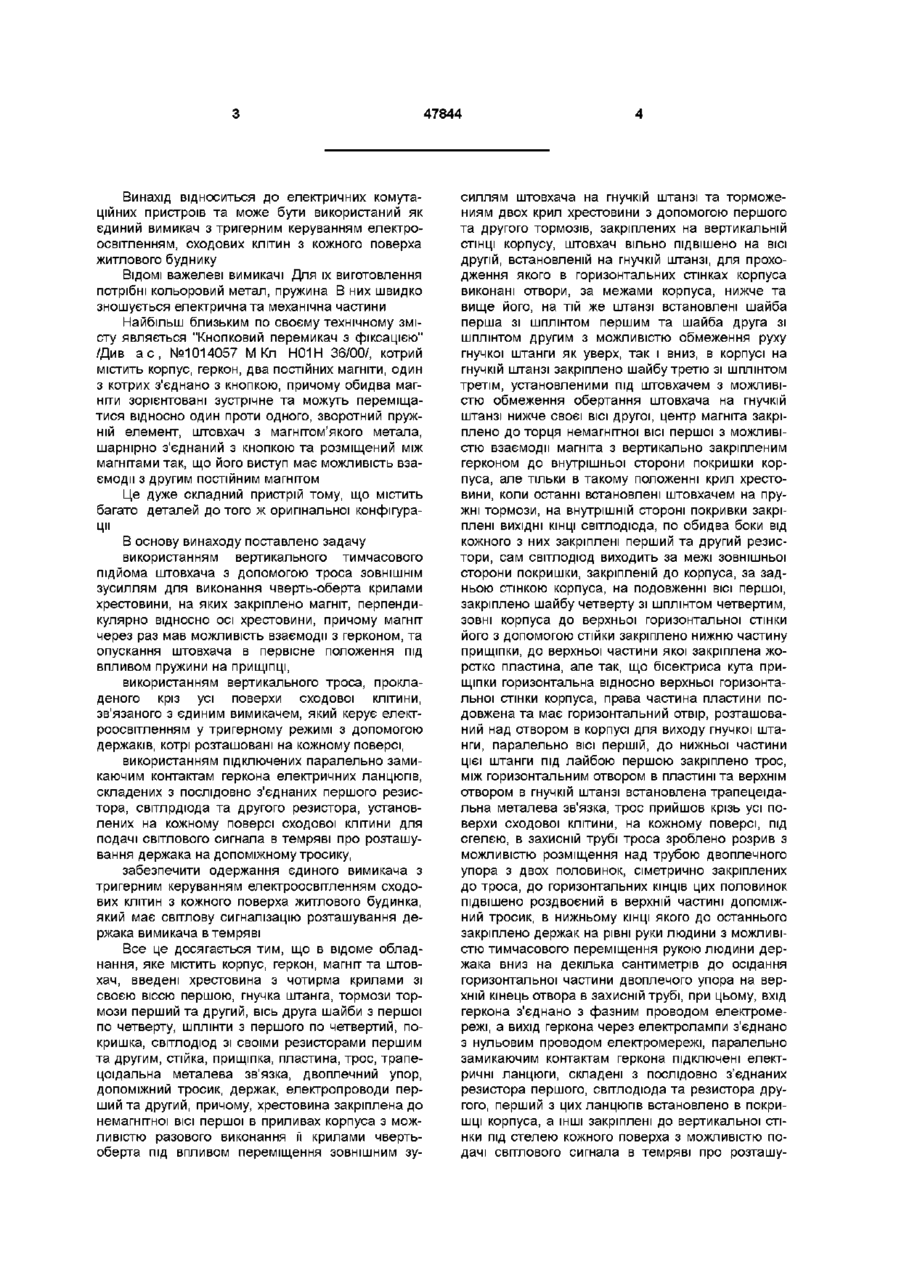

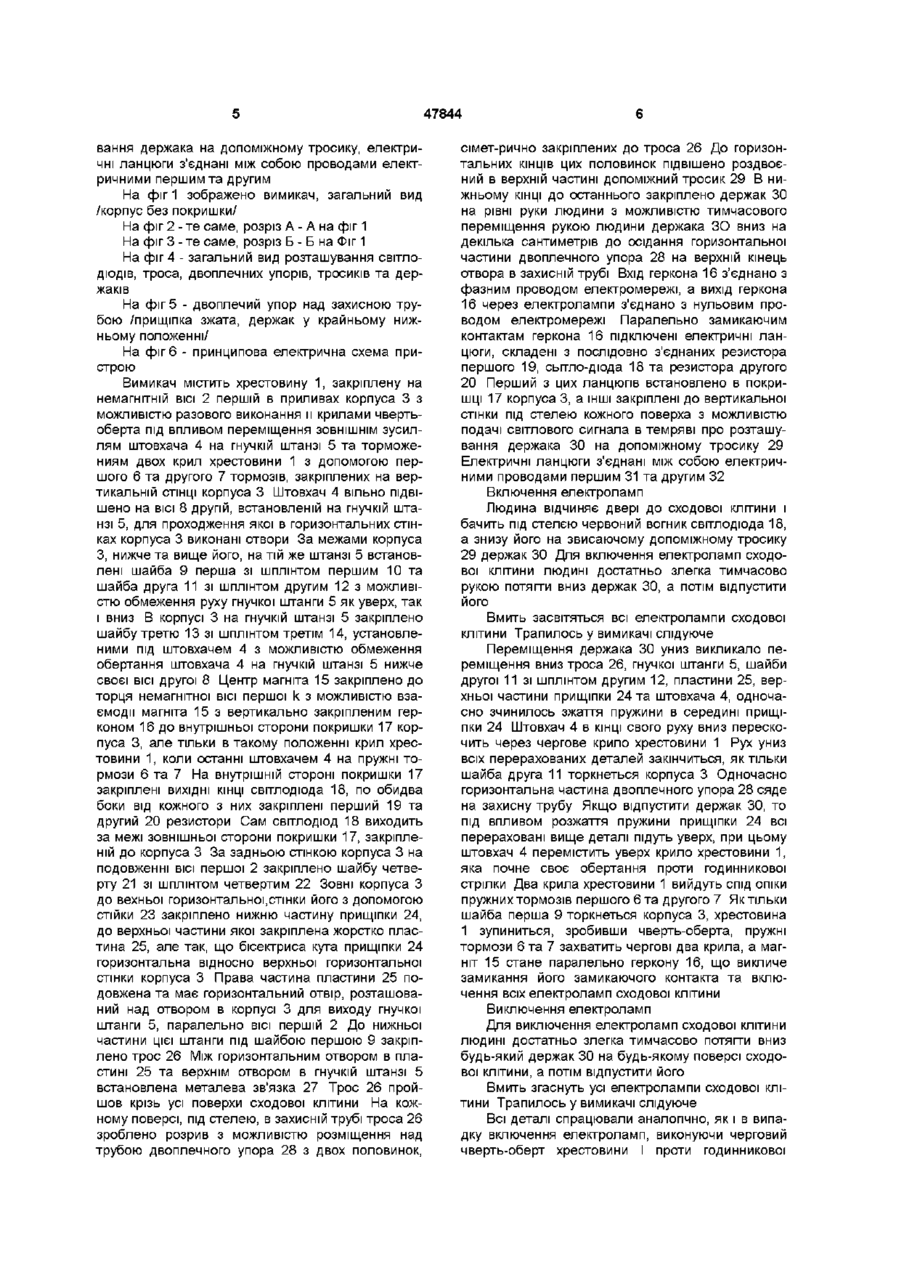

Вимикач, який містить корпус, геркон, магніт та штовхач, який відрізняється тим, що введені хрестовина з чотирма крилами зі своєю віссю першою, гнучка штанга, гальма перше та друге, вісь друга, шайби з першої по четверту, шплінти з першого по четвертий, покришка, світлодюд зі своїми резисторами першим та другим, стійка, прищіпка, пластина, трос, трапецеїдальна металева зв'язка, двоплечий упор, допоміжний тросик, держак, електропроводи перший та другий, причому хрестовина закріплена до немагнітної осі першої в приливках корпуса з можливістю разового виконання и крилами чверті оберту під впливом переміщення зовнішним зусиллям штовхача на гнучкій штанзі та гальмуванням двох крил хрестовини з допомогою першого та другого гальмів, закріплених на вертикальній СТІНЦІ корпуса, штовхач вільно підвішено на осі другій, встановленій на гнучкій штанзі, для проходження якого в горизонтальних стінках корпуса виконані отвори, за межами корпуса, нижче та вище нього, на тій же штанзі встановлені шайба перша зі шплінтом першим та шайба друга зі шплінтом другим з можливістю обмеження руху гнучкої штанги як уверх, так і униз, в корпусі на гнучкій штанзі закріплено шайбу третю зі шплінтом третім, установленими під штовхачем з можливістю обмеження обертання штовхача на гнучкій штанзі нижче своєї осі другої, центр магніту закріплено до торця немагнітної осі першої з можливістю взаємодії магніту з вертикально закріпленим герконом до внутрішньої сторони покришки корпуса, але тільки в такому положенні крил хрестовини, коли останні встановлені штовхачем на пружні гальма, на внутрішній стороні покришки закріплені ВИХІДНІ КІНЦІ світлодюда, по обидва боки від кожного з них закріплені перший та другий резистори, сам світлодюд виходить за межі зовнішньої сторони покришки, закріпленій до корпуса, за задньою стінкою корпуса, на подовженні осі першої закріплено шайбу четверту зі шплінтом четвертим, зовні корпуса до верхньої горизонтальної стінки його з допомогою стійки закріплено нижню частину прищіпки, до верхньої частини якої закріплена жорстко пластина, але так, що бісектриса кута прищіпки горизонтальна відносно верхньої горизонтальної стінки корпуса, права частина пластини подовжена та має горизонтальний отвір, розташований над отвором в корпусі для виходу гнучкої штанги, паралельно осі першій, до нижньої частини цієї штанги під шайбою першою закріплено трос, між горизонтальним отвором в пластині та верхнім отвором в гнучкій штанзі встановлена трапецеїдальна металева зв'язка, трос проходить крізь усі поверхи сходової клітини, на кожному поверсі, під стелею, в захисній трубі троса виконано розрив з можливістю розміщення над трубою двоплечого упору з двох половинок, симетрично закріплених до троса, до горизонтальних КІНЦІВ ЦИХ половинок підвішено роздвоєний в верхній частині допоміжний тросик, в нижньому КІНЦІ якого до останнього закріплено держак на рівні руки людини з можливістю тимчасового переміщення рукою людини держака вниз на декілька сантиметрів до осідання горизонтальної частини двоплечого упору на верхній кінець отвору в захисній трубі, при цьому вхід геркона з'єднано з фазним проводом електромережі, а вихід геркона через електролампи з'єднано з нульовим проводом електромережі, паралельно замикаючим контактам геркона підключені електричні ланцюги, складені з послідовно з'єднаних резистора першого, світлодюда та резистора другого, перший з цих ланцюгів встановлено в покришці корпуса, а ІНШІ закріплені до вертикальної стінки під стелею кожного поверху з можливістю подачі світлового сигналу в темряві про розташування держака на допоміжному тросику, електричні ланцюги з'єднані між собою проводами електричними першим та другим 00 47844 Винахід відноситься до електричних комутаційних пристроїв та може бути використаний як єдиний вимикач з тригерним керуванням електроосвітленням, сходових клітин з кожного поверха житлового буднику ВІДОМІ важелеві вимикачі Для їх виготовлення потрібні кольоровий метал, пружина В них швидко зношується електрична та механічна частини Найбільш близьким по своєму технічному змісту являється "Кнопковий перемикач з фіксацією" /Див а с , №1014057 М Кл Н01Н 36/00/, котрий містить корпус, геркон, два постійних магніти, один з котрих з'єднано з кнопкою, причому обидва магніти зорієнтовані зустрічне та можуть переміщатися відносно один проти одного, зворотний пружній елемент, штовхач з магнітом'якого метала, шарнірно з'єднаний з кнопкою та розміщений між магнітами так, що його виступ має можливість взаємодії з другим постійним магнітом Це дуже складний пристрій тому, що містить багато деталей до того ж оригінальної конфігурації В основу винаходу поставлено задачу використанням вертикального тимчасового підйома штовхача з допомогою троса ЗОВНІШНІМ зусиллям для виконання чверть-оберта крилами хрестовини, на яких закріплено магніт, перпендикулярно відносно осі хрестовини, причому магніт через раз мав можливість взаємодії з герконом, та опускання штовхача в первісне положення під впливом пружини на прищіпці, використанням вертикального троса, прокладеного кріз усі поверхи сходової клітини, зв'язаного з єдиним вимикачем, який керує електроосвітленням у тригерному режимі з допомогою держаків, котрі розташовані на кожному поверсі, використанням підключених паралельно замикаючим контактам геркона електричних ланцюгів, складених з послідовно з'єднаних першого резистора, світлрдюда та другого резистора, установлених на кожному поверсі сходової клітини для подачі світлового сигнала в темряві про розташування держака на допоміжному тросику, забезпечити одержання єдиного вимикача з тригерним керуванням електроосвітленням сходових клітин з кожного поверха житлового будинка, який має світлову сигналізацію розташування держака вимикача в темряві Все це досягається тим, що в відоме обладнання, яке містить корпус, геркон, магніт та штовхач, введені хрестовина з чотирма крилами зі своєю віссю першою, гнучка штанга, тормози тормози перший та другий, вісь друга шайби з першої по четверту, шплінти з першого по четвертий, покришка, світлодюд зі своїми резисторами першим та другим, стійка, прищіпка, пластина, трос, трапецоідальна металева зв'язка, двоплечний упор, допоміжний тросик, держак, електропроводи перший та другий, причому, хрестовина закріплена до немагнітної ВІСІ першої в приливах корпуса з можливістю разового виконання її крилами чвертьоберта під впливом переміщення зовнішним зу силлям штовхача на гнучкій штанзі та торможениям двох крил хрестовини з допомогою першого та другого тормозів, закріплених на вертикальній СТІНЦІ корпусу, штовхач вільно підвішено на ВІСІ другій, встановленій на гнучкій штанзі, для проходження якого в горизонтальних стінках корпуса виконані отвори, за межами корпуса, нижче та вище його, на тій же штанзі встановлені шайба перша зі шплінтом першим та шайба друга зі шплінтом другим з можливістю обмеження руху гнучкої штанги як уверх, так і вниз, в корпусі на гнучкій штанзі закріплено шайбу третю зі шплінтом третім, установленими під штовхачем з можливістю обмеження обертання штовхача на гнучкій штанзі нижче своєї ВІСІ другої, центр магніта закріплено до торця немагнітної ВІСІ першої з можливістю взаємодії магніта з вертикально закріпленим герконом до внутрішньої сторони покришки корпуса, але тільки в такому положенні крил хрестовини, коли останні встановлені штовхачем на пружні тормози, на внутрішній стороні покривки закріплені ВИХІДНІ КІНЦІ світлодюда, по обидва боки від кожного з них закріплені перший та другий резистори, сам світлодюд виходить за межі зовнішньої сторони покришки, закріпленій до корпуса, за задньою стінкою корпуса, на подовженні ВІСІ першої, закріплено шайбу четверту зі шплінтом четвертим, зовні корпуса до верхньої горизонтальної стінки його з допомогою стійки закріплено нижню частину прищіпки, до верхньої частини якої закріплена жорстко пластина, але так, що бісектриса кута прищіпки горизонтальна відносно верхньої горизонтальної стінки корпуса, права частина пластини подовжена та має горизонтальний отвір, розташований над отвором в корпусі для виходу гнучкої штанги, паралельно ВІСІ першій, до нижньої частини цієї штанги під лайбою першою закріплено трос, між горизонтальним отвором в пластині та верхнім отвором в гнучкій штанзі встановлена трапецеїдальна металева зв'язка, трос прийшов крізь усі поверхи сходової клітини, на кожному поверсі, під сгелєю, в захисній трубі троса зроблено розрив з можливістю розміщення над трубою двоплечного упора з двох половинок, сіметрично закріплених до троса, до горизонтальних КІНЦІВ ЦИХ ПОЛОВИНОК підвішено роздвоєний в верхній частині допоміжний тросик, в нижньому КІНЦІ якого до останнього закріплено держак на рівні руки людини з можливістю тимчасового переміщення рукою людини держака вниз на декілька сантиметрів до осідання горизонтальної частини двоплечого упора на верхній кінець отвора в захисній трубі, при цьому, вхід геркона з'єднано з фазним проводом електромережі, а вихід геркона через електролампи з'єднано з нульовим проводом електромережі, паралельно замикаючим контактам геркона підключені електричні ланцюги, складені з послідовно з'єднаних резистора першого, світлодюда та резистора другого, перший з цих ланцюгів встановлено в покришці корпуса, а ІНШІ закріплені до вертикальної стінки під стелею кожного поверха з можливістю подачі світлового сигнала в темряві про розташу 47844 вання держака на допоміжному тросику, електричні ланцюги з'єднані між собою проводами електричними першим та другим На фіг 1 зображено вимикач, загальний вид /корпус без покришки/ На фіг 2 - те саме, розріз А - А на фіг 1 На фіг 3 - те саме, розріз Б - Б на Фіг 1 На фіг 4 - загальний вид розташування світлодюдів, троса, двоплечних упорів, тросиків та держаків На фіг 5 - двоплечий упор над захисною трубою /прищіпка зжата, держак у крайньому нижньому положенні/ На фіг 6 - принципова електрична схема пристрою Вимикач містить хрестовину 1, закріплену на немагнітній ВІСІ 2 першій в приливах корпуса 3 з можливістю разового виконання и крилами чвертьоберта під впливом переміщення ЗОВНІШНІМ зусиллям штовхача 4 на гнучкій штанзі 5 та торможениям двох крил хрестовини 1 з допомогою першого 6 та другого 7 тормозів, закріплених на вертикальній СТІНЦІ корпуса 3 Штовхач 4 вільно підвішено на ВІСІ 8 другій, встановленій на гнучкій штанзі 5, для проходження якої в горизонтальних стінках корпуса 3 виконані отвори За межами корпуса З, нижче та вище його, на тій же штанзі 5 встановлені шайба 9 перша зі шплінтом першим 10 та шайба друга 11 зі шплінтом другим 12 з можливістю обмеження руху гнучкої штанги 5 як уверх, так і вниз В корпусі 3 на гнучкій штанзі 5 закріплено шайбу третю 13 зі шплінтом третім 14, установленими під штовхачем 4 з можливістю обмеження обертання штовхача 4 на гнучкій штанзі 5 нижче своєї ВІСІ другої 8 Центр магніта 15 закріплено до торця немагнітної ВІСІ першої k з можливістю взаємодії магніта 15 з вертикально закріпленим герконом 16 до внутрішньої сторони покришки 17 корпуса 3, але тільки в такому положенні крил хрестовини 1, коли останні штовхачем 4 на пружні тормози 6 та 7 На внутрішній стороні покришки 17 закріплені ВИХІДНІ КІНЦІ світлодіода 18, по обидва боки від кожного з них закріплені перший 19 та другий 20 резистори Сам світлодюд 18 виходить за межі зовнішньої сторони покришки 17, закріпленій до корпуса 3 За задньою стінкою корпуса 3 на подовженні ВІСІ першої 2 закріплено шайбу четверту 21 зі шплінтом четвертим 22 Зовні корпуса З до вехньої горизонтальної,стінки його з допомогою стійки 23 закріплено нижню частину прищіпки 24, до верхньої частини якої закріплена жорстко пластина 25, але так, що бісектриса кута прищіпки 24 горизонтальна відносно верхньої горизонтальної стінки корпуса 3 Права частина пластини 25 подовжена та має горизонтальний отвір, розташований над отвором в корпусі 3 для виходу гнучкої штанги 5, паралельно ВІСІ першій 2 До нижньої частини цієї штанги під шайбою першою 9 закріплено трос 26 Між горизонтальним отвором в пластині 25 та верхнім отвором в гнучкій штанзі 5 встановлена металева зв'язка 27 Трос 26 пройшов крізь усі поверхи сходової клітини На кожному поверсі, під стелею, в захисній трубі троса 26 зроблено розрив з можливістю розміщення над трубою двоплечного упора 28 з двох половинок, сімет-рично закріплених до троса 26 До горизонтальних КІНЦІВ цих половинок підвішено роздвоєний в верхній частині допоміжний тросик 29 В нижньому КІНЦІ до останнього закріплено держак ЗО на рівні руки людини з можливістю тимчасового переміщення рукою людини держака ЗО вниз на декілька сантиметрів до осідання горизонтальної частини двоплечного упора 28 на верхній кінець отвора в захисній трубі Вхід геркона 16 з'єднано з фазним проводом електромережі, а вихід геркона 16 через електролампи з'єднано з нульовим проводом електромережі Паралельно замикаючим контактам геркона 16 підключені електричні ланцюги, складені з послідовно з'єднаних резистора першого 19, сытло-дюда 18 та резистора другого 20 Перший з цих ланцюгів встановлено в покришці 17 корпуса 3, а ІНШІ закріплені до вертикальної стінки під стелею кожного поверха з можливістю подачі світлового сигнала в темряві про розташування держака ЗО на допоміжному тросику 29 Електричні ланцюги з'єднані між собою електричними проводами першим 31 та другим 32 Включення електроламп Людина відчиняє двері до сходової клітини і бачить під стелею червоний вогник світлодіода 18, а знизу його на звисаючому допоміжному тросику 29 держак ЗО Для включення електроламп сходової клітини людині достатньо злегка тимчасово рукою потягти вниз держак ЗО, а потім відпустити його Вмить засвітяться всі електролампи сходової клітини Трапилось у вимикачі слідуюче Переміщення держака ЗО униз викликало переміщення вниз троса 26, гнучкої штанги 5, шайби другої 11 зі шплінтом другим 12, пластини 25, верхньої частини прищіпки 24 та штовхача 4, одночасно зчинилось зжаття пружини в середині прищіпки 24 Штовхач 4 в КІНЦІ СВОГО руху вниз перескочить через чергове крило хрестовини 1 Рух униз всіх перерахованих деталей закінчиться, як тільки шайба друга 11 торкнеться корпуса 3 Одночасно горизонтальна частина двоплечного упора 28 сяде на захисну трубу Якщо відпустити держак ЗО, то під впливом розжаття пружини прищіпки 24 всі перераховані вище деталі підуть уверх, при цьому штовхач 4 перемістить уверх крило хрестовини 1, яка почне своє обертання проти годинникової стрілки Два крила хрестовини 1 вийдуть спід опіки пружних тормозів першого 6 та другого 7 Як тільки шайба перша 9 торкнеться корпуса 3, хрестовина 1 зупиниться, зробивши чверть-оберта, пружні тормози 6 та 7 захватить чергові два крила, а магніт 15 стане паралельно геркону 16, що викличе замикання його замикаючого контакта та включення всіх електроламп сходової клітини Виключення електроламп Для виключення електроламп сходової клітини людині достатньо злегка тимчасово потягти вниз будь-який держак ЗО на будь-якому поверсі сходової клітини, а потім відпустити його Вмить згаснуть усі електролампи сходової клітини Трапилось у вимикачі слідуюче Всі деталі спрацювали аналогічно, як і в випадку включення електроламп, виконуючи черговий чверть-оберт хрестовини І проти годинникової 47844 стрілки, а також магніт 15 обернеться навколо ВІСІ першої 2 на 90, тобто магніт 15 установиться точно поперек подовжньої ВІСІ геркона 16, останній загубить збудження, розімкнуться його замикаючі контакти, тому електролампи на сходовій КЛІТИНІ згаснуть 8 Одержано єдиний вимикач з тригерним керуванням електроосвітленням сходових клітин з кожного поверха житлового будинка, який має світлову сигналізацію розташування держака в темряві 47844 10 11 47844 Фіг. 4 12 13 47844 ФІГ. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 14
