Пристрій для групової обробки нечіткої інформації

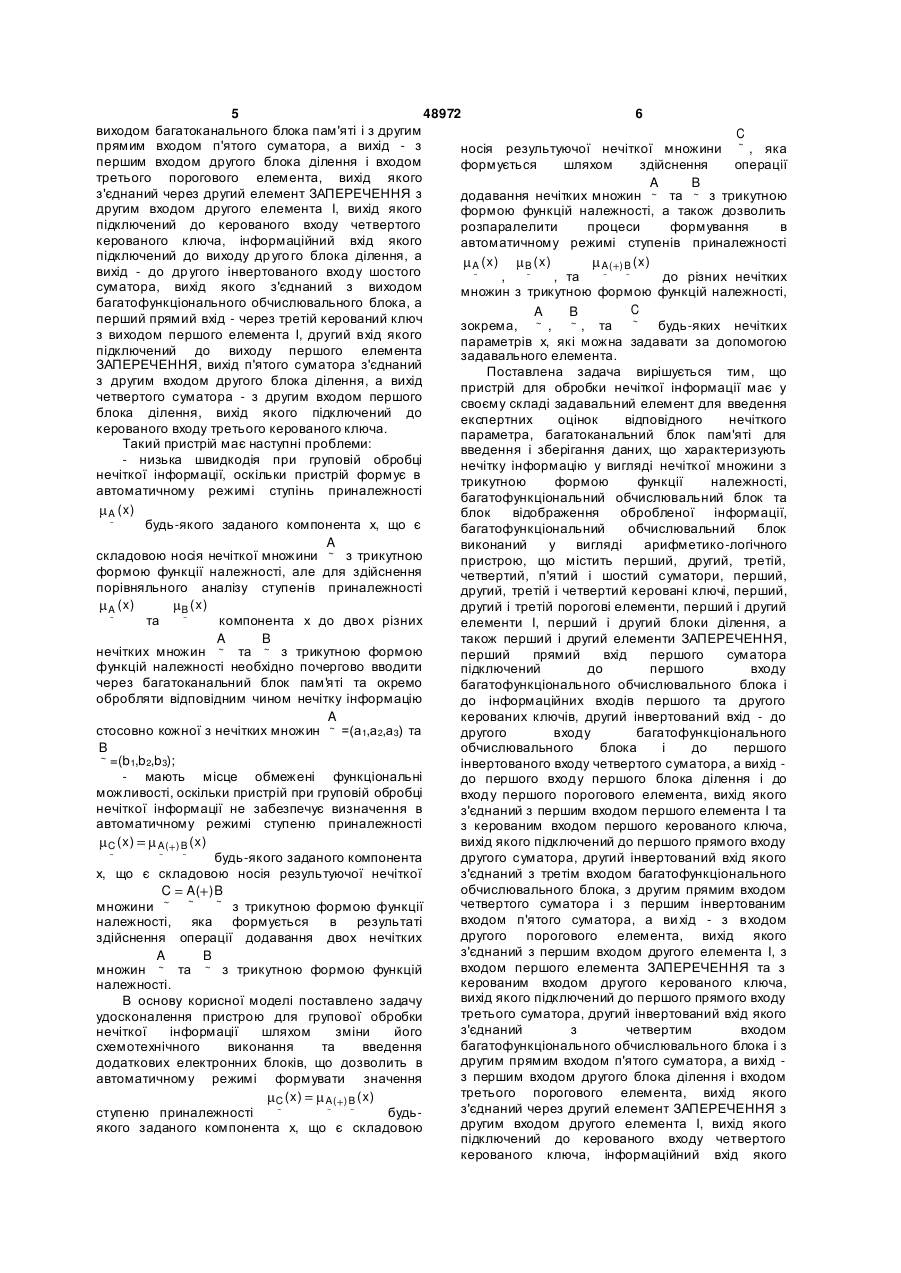

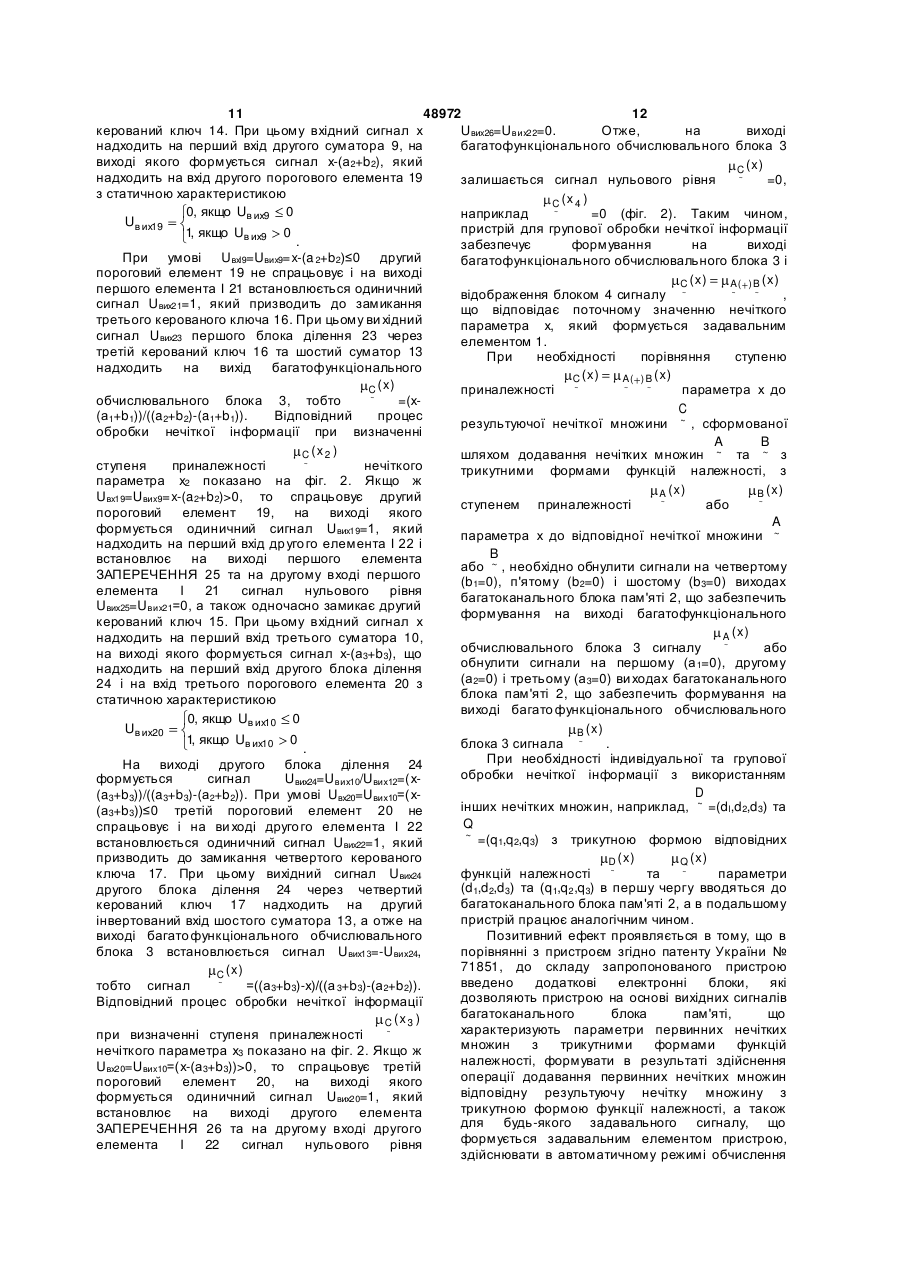

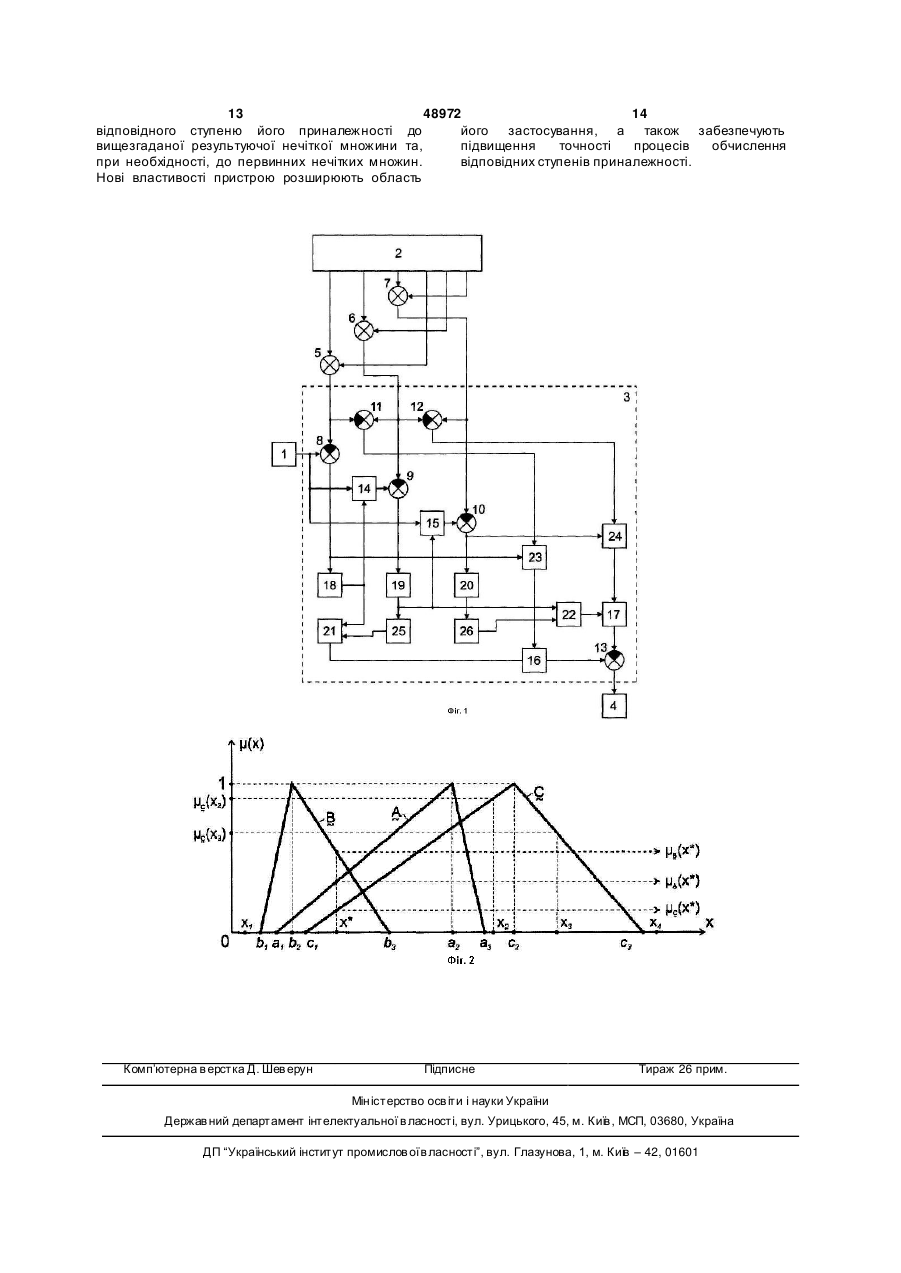

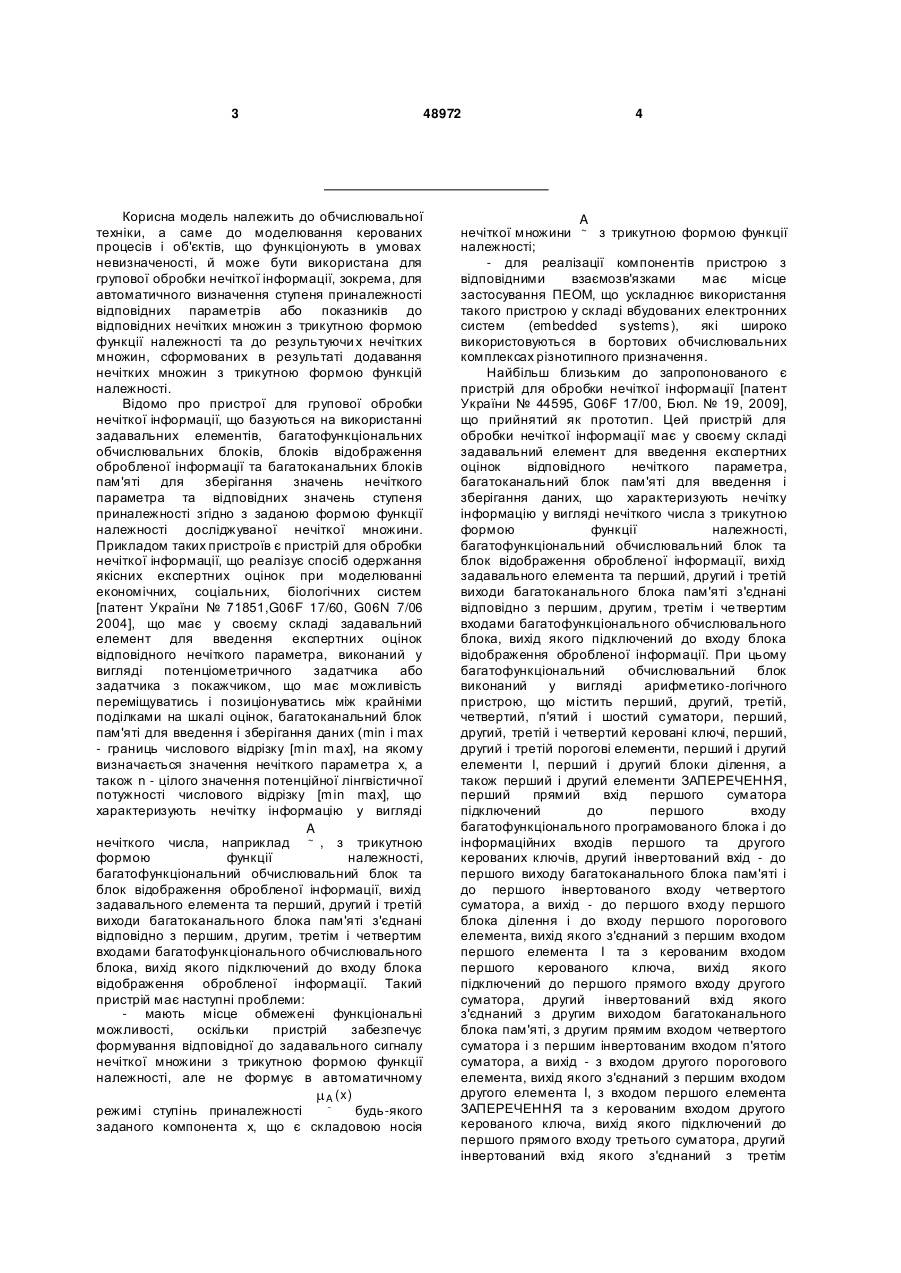

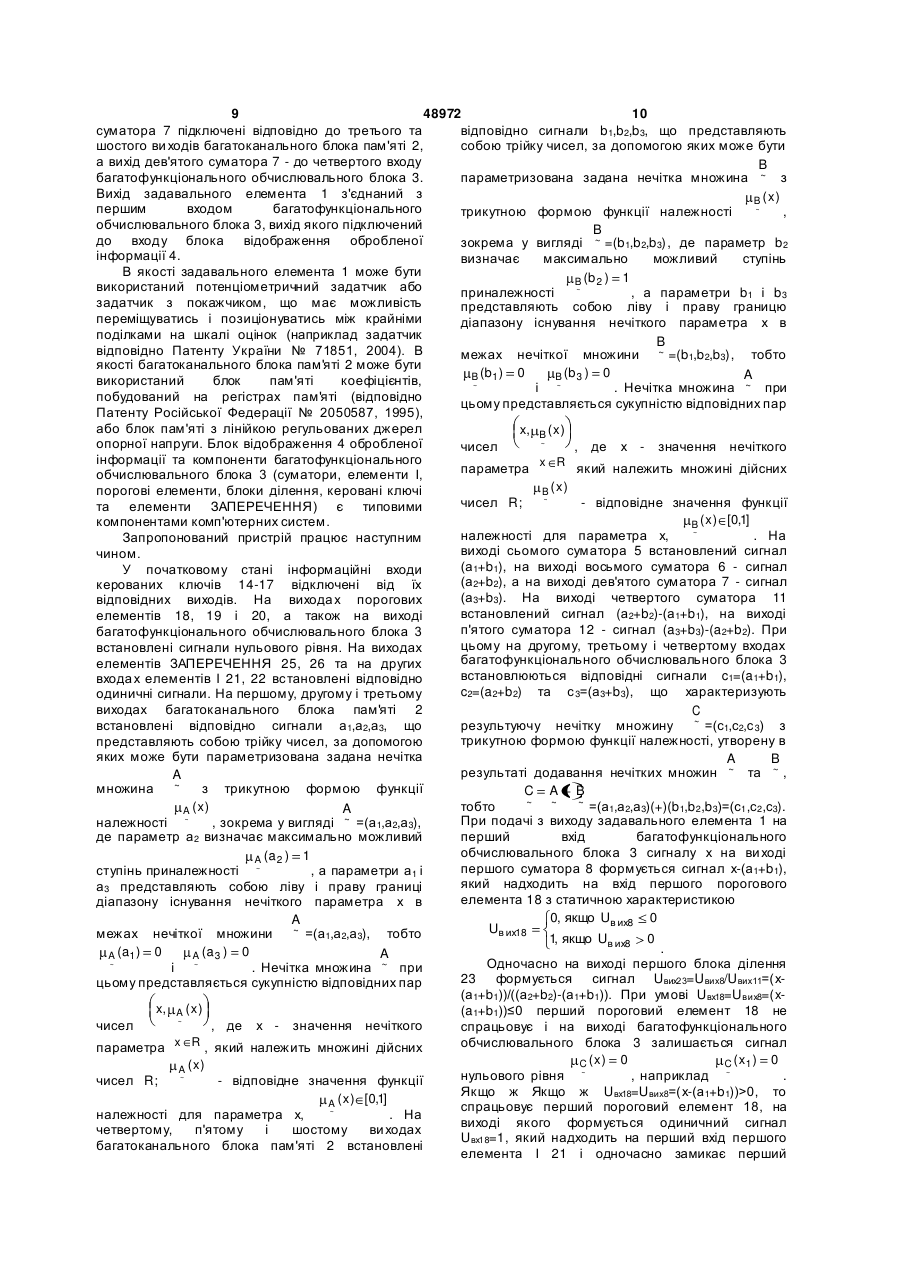

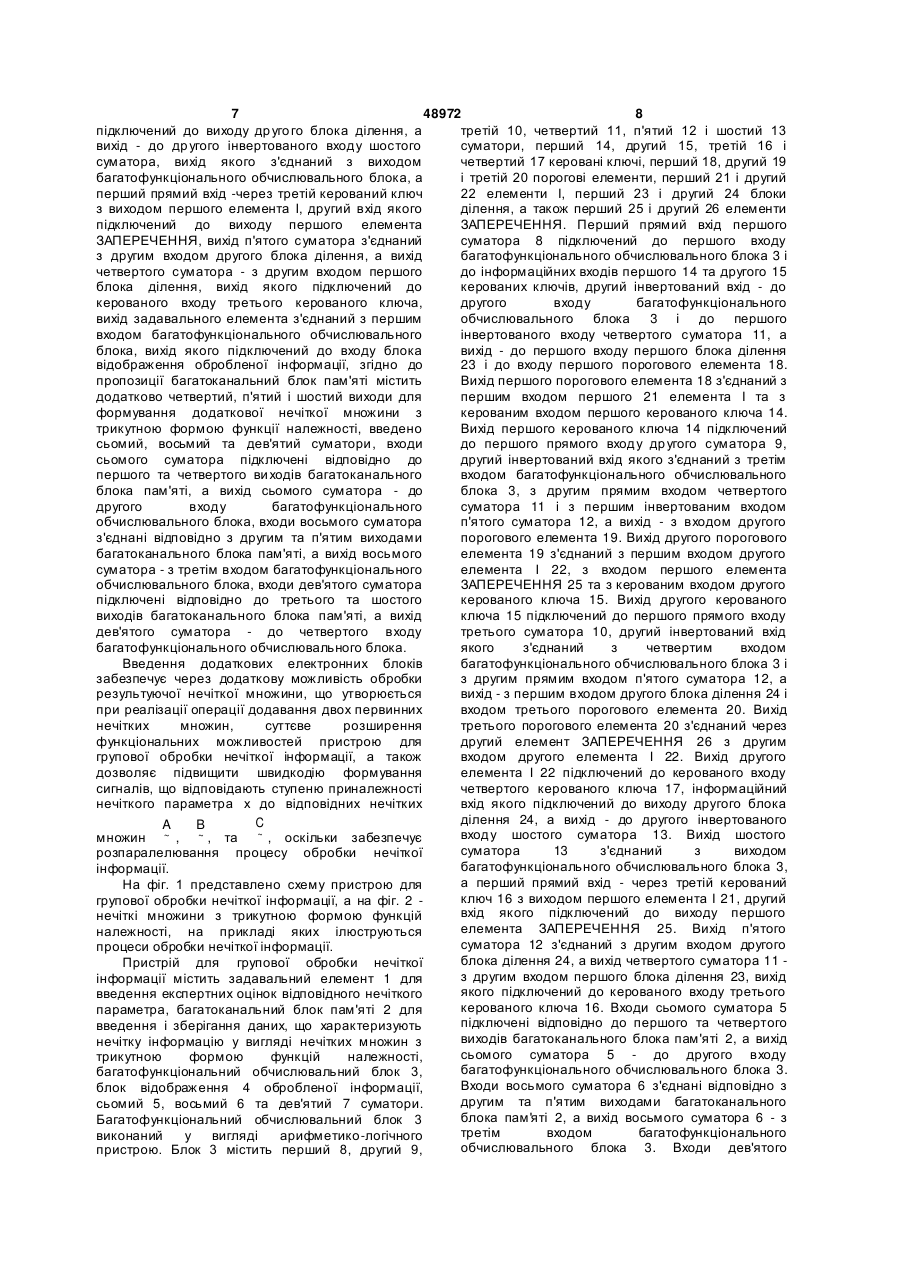

Пристрій для обробки нечіткої інформації, що має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з трикутною формою функції належності, багатофункціональний обчислювальний блок та блок відображення обробленої інформації, багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший, другий, третій, четвертий, п'ятий і шостий суматори, перший, другий, третій і четвертий керовані ключі, перший, другий і третій порогові елементи, перший і другий елементи І, перший і другий блоки ділення, а також перший і другий елементи ЗАПЕРЕЧЕННЯ, перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока і до інформаційних входів першого та другого керованих ключів, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока і до першого інвертованого входу четвертого суматора, а вихід до першого входу першого блока ділення і до входу першого порогового елемента, вихід якого з'єднаний з першим входом першого елемента І та з керованим входом першого керованого ключа, вихід якого підключений до першого прямого входу другого суматора, другий інвертований вхід якого з'єднаний з третім входом багатофункціонального обчислювального блока, з другим прямим входом четвертого суматора і з першим інвертованим входом п'ятого суматора, а ви хід - з входом другого порогового елемента, вихід якого з'єднаний з першим входом другого елемента І, з входом першого елемента ЗАПЕРЕЧЕННЯ та з 2 (19) 1 3 48972 Корисна модель належить до обчислювальної техніки, а саме до моделювання керованих процесів і об'єктів, що функціонують в умовах невизначеності, й може бути використана для групової обробки нечіткої інформації, зокрема, для автоматичного визначення ступеня приналежності відповідних параметрів або показників до відповідних нечітких множин з трикутною формою функції належності та до результуючи х нечітких множин, сформованих в результаті додавання нечітких множин з трикутною формою функцій належності. Відомо про пристрої для групової обробки нечіткої інформації, що базуються на використанні задавальних елементів, багатофункціональних обчислювальних блоків, блоків відображення обробленої інформації та багатоканальних блоків пам'яті для зберігання значень нечіткого параметра та відповідних значень ступеня приналежності згідно з заданою формою функції належності досліджуваної нечіткої множини. Прикладом таких пристроїв є пристрій для обробки нечіткої інформації, що реалізує спосіб одержання якісних експертних оцінок при моделюванні економічних, соціальних, біологічних систем [патент України № 71851,G06F 17/60, G06N 7/06 2004], що має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, виконаний у вигляді потенціометричного задатчика або задатчика з покажчиком, що має можливість переміщуватись і позиціонуватись між крайніми поділками на шкалі оцінок, багатоканальний блок пам'яті для введення і зберігання даних (min і max - границь числового відрізку [min max], на якому визначається значення нечіткого параметра х, а також n - цілого значення потенційної лінгвістичної потужності числового відрізку [min max], що характеризують нечітку інформацію у вигляді A нечіткого числа, наприклад ~ , з трикутною формою функції належності, багатофункціональний обчислювальний блок та блок відображення обробленої інформації, вихід задавального елемента та перший, другий і третій виходи багатоканального блока пам'яті з'єднані відповідно з першим, другим, третім і четвертим входами багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. Такий пристрій має наступні проблеми: - мають місце обмежені функціональні можливості, оскільки пристрій забезпечує формування відповідної до задавального сигналу нечіткої множини з трикутною формою функції належності, але не формує в автоматичному A (x) ~ режимі ступінь приналежності будь-якого заданого компонента х, що є складовою носія 4 A нечіткої множини ~ з трикутною формою функції належності; - для реалізації компонентів пристрою з відповідними взаємозв'язками має місце застосування ПЕОМ, що ускладнює використання такого пристрою у складі вбудованих електронних систем (embedded systems), які широко використовуються в бортових обчислювальних комплексах різнотипного призначення. Найбільш близьким до запропонованого є пристрій для обробки нечіткої інформації [патент України № 44595, G06F 17/00, Бюл. № 19, 2009], що прийнятий як прототип. Цей пристрій для обробки нечіткої інформації має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткого числа з трикутною формою функції належності, багатофункціональний обчислювальний блок та блок відображення обробленої інформації, вихід задавального елемента та перший, другий і третій виходи багатоканального блока пам'яті з'єднані відповідно з першим, другим, третім і четвертим входами багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. При цьому багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший, другий, третій, четвертий, п'ятий і шостий суматори, перший, другий, третій і четвертий керовані ключі, перший, другий і третій порогові елементи, перший і другий елементи І, перший і другий блоки ділення, а також перший і другий елементи ЗАПЕРЕЧЕННЯ, перший прямий вхід першого суматора підключений до першого входу багатофункціонального програмованого блока і до інформаційних входів першого та другого керованих ключів, другий інвертований вхід - до першого виходу багатоканального блока пам'яті і до першого інвертованого входу четвертого суматора, а вихід - до першого входу першого блока ділення і до входу першого порогового елемента, вихід якого з'єднаний з першим входом першого елемента І та з керованим входом першого керованого ключа, вихід якого підключений до першого прямого входу другого суматора, другий інвертований вхід якого з'єднаний з другим виходом багатоканального блока пам'яті, з другим прямим входом четвертого суматора і з першим інвертованим входом п'ятого суматора, а вихід - з входом другого порогового елемента, вихід якого з'єднаний з першим входом другого елемента І, з входом першого елемента ЗАПЕРЕЧЕННЯ та з керованим входом другого керованого ключа, вихід якого підключений до першого прямого входу третього суматора, другий інвертований вхід якого з'єднаний з третім 5 48972 6 виходом багатоканального блока пам'яті і з другим C прямим входом п'ятого суматора, а вихід - з носія результуючої нечіткої множини ~ , яка першим входом другого блока ділення і входом формується шляхом здійснення операції третього порогового елемента, вихід якого B A з'єднаний через другий елемент ЗАПЕРЕЧЕННЯ з додавання нечітких множин ~ та ~ з трикутною другим входом другого елемента І, вихід якого формою функцій належності, а також дозволить підключений до керованого входу четвертого розпаралелити процеси формування в керованого ключа, інформаційний вхід якого автоматичному режимі ступенів приналежності підключений до виходу др уго го блока ділення, а A (x) B (x) A( ) B ( x ) вихід - до др угого інвертованого входу шостого ~ ~ ~ ~ , , та до різних нечітких суматора, вихід якого з'єднаний з виходом множин з трикутною формою функцій належності, багатофункціонального обчислювального блока, а C B A перший прямий вхід - через третій керований ключ зокрема, ~ , ~ , та ~ будь-яких нечітких з виходом першого елемента І, другий вхід якого параметрів х, які можна задавати за допомогою підключений до виходу першого елемента задавального елемента. ЗАПЕРЕЧЕННЯ, вихід п'ятого суматора з'єднаний Поставлена задача вирішується тим, що з другим входом другого блока ділення, а вихід пристрій для обробки нечіткої інформації має у четвертого суматора - з другим входом першого своєму складі задавальний елемент для введення блока ділення, вихід якого підключений до експертних оцінок відповідного нечіткого керованого входу третього керованого ключа. параметра, багатоканальний блок пам'яті для Такий пристрій має наступні проблеми: введення і зберігання даних, що характеризують - низька швидкодія при груповій обробці нечітку інформацію у вигляді нечіткої множини з нечіткої інформації, оскільки пристрій формує в трикутною формою функції належності, автоматичному режимі ступінь приналежності багатофункціональний обчислювальний блок та блок відображення обробленої інформації, A (x) ~ будь-якого заданого компонента х, що є багатофункціональний обчислювальний блок A виконаний у вигляді арифметико-логічного складовою носія нечіткої множини ~ з трикутною пристрою, що містить перший, другий, третій, формою функції належності, але для здійснення четвертий, п'ятий і шостий суматори, перший, порівняльного аналізу ступенів приналежності другий, третій і четвертий керовані ключі, перший, другий і третій порогові елементи, перший і другий A (x) B (x) ~ ~ та компонента х до дво х різних елементи І, перший і другий блоки ділення, а також перший і другий елементи ЗАПЕРЕЧЕННЯ, B A нечітких множин ~ та ~ з трикутною формою перший прямий вхід першого суматора функцій належності необхідно почергово вводити підключений до першого входу через багатоканальний блок пам'я ті та окремо багатофункціонального обчислювального блока і обробляти відповідним чином нечітку інформацію до інформаційних входів першого та другого керованих ключів, другий інвертований вхід - до A стосовно кожної з нечітких множин ~ =(а 1,а 2,а3) та другого входу багатофункціонального B обчислювального блока і до першого ~ =(b 1,b 2,b 3); інвертованого входу четвертого суматора, а вихід - мають місце обмежені функціональні до першого входу першого блока ділення і до можливості, оскільки пристрій при груповій обробці входу першого порогового елемента, вихід якого нечіткої інформації не забезпечує визначення в з'єднаний з першим входом першого елемента І та автоматичному режимі ступеню приналежності з керованим входом першого керованого ключа, вихід якого підключений до першого прямого входу C (x) A( ) B ( x ) ~ ~ ~ будь-якого заданого компонента другого суматора, другий інвертований вхід якого х, що є складовою носія результуючої нечіткої з'єднаний з третім входом багатофункціонального обчислювального блока, з другим прямим входом C A( ) B ~ з трикутною формою функції четвертого суматора і з першим інвертованим множини ~ ~ входом п'ятого суматора, а ви хід - з входом належності, яка формується в результаті другого порогового елемента, вихід якого здійснення операції додавання двох нечітких з'єднаний з першим входом другого елемента І, з B A входом першого елемента ЗАПЕРЕЧЕННЯ та з множин ~ та ~ з трикутною формою функцій керованим входом другого керованого ключа, належності. вихід якого підключений до першого прямого входу В основу корисної моделі поставлено задачу третього суматора, другий інвертований вхід якого удосконалення пристрою для групової обробки з'єднаний з четвертим входом нечіткої інформації шляхом зміни його багатофункціонального обчислювального блока і з схемотехнічного виконання та введення другим прямим входом п'ятого суматора, а вихід додаткових електронних блоків, що дозволить в з першим входом другого блока ділення і входом автоматичному режимі формувати значення третього порогового елемента, вихід якого C (x) A( ) B ( x ) ~ ~ ~ з'єднаний через другий елемент ЗАПЕРЕЧЕННЯ з ступеню приналежності будьдругим входом другого елемента І, вихід якого якого заданого компонента х, що є складовою підключений до керованого входу четвертого керованого ключа, інформаційний вхід якого 7 48972 8 підключений до виходу др уго го блока ділення, а третій 10, четвертий 11, п'ятий 12 і шостий 13 вихід - до др угого інвертованого входу шостого суматори, перший 14, другий 15, третій 16 і суматора, вихід якого з'єднаний з виходом четвертий 17 керовані ключі, перший 18, другий 19 багатофункціонального обчислювального блока, а і третій 20 порогові елементи, перший 21 і другий перший прямий вхід -через третій керований ключ 22 елементи І, перший 23 і другий 24 блоки з виходом першого елемента І, другий вхід якого ділення, а також перший 25 і другий 26 елементи підключений до виходу першого елемента ЗАПЕРЕЧЕННЯ. Перший прямий вхід першого ЗАПЕРЕЧЕННЯ, вихід п'ятого суматора з'єднаний суматора 8 підключений до першого входу з другим входом другого блока ділення, а вихід багатофункціонального обчислювального блока 3 і четвертого суматора - з другим входом першого до інформаційних входів першого 14 та другого 15 блока ділення, вихід якого підключений до керованих ключів, другий інвертований вхід - до керованого входу третього керованого ключа, другого входу багатофункціонального вихід задавального елемента з'єднаний з першим обчислювального блока 3 і до першого входом багатофункціонального обчислювального інвертованого входу четвертого суматора 11, а блока, вихід якого підключений до входу блока вихід - до першого входу першого блока ділення відображення обробленої інформації, згідно до 23 і до входу першого порогового елемента 18. пропозиції багатоканальний блок пам'яті містить Вихід першого порогового елемента 18 з'єднаний з додатково четвертий, п'ятий і шостий виходи для першим входом першого 21 елемента І та з формування додаткової нечіткої множини з керованим входом першого керованого ключа 14. трикутною формою функції належності, введено Вихід першого керованого ключа 14 підключений сьомий, восьмий та дев'ятий суматори, входи до першого прямого входу др угого суматора 9, сьомого суматора підключені відповідно до другий інвертований вхід якого з'єднаний з третім першого та четвертого ви ходів багатоканального входом багатофункціонального обчислювального блока пам'яті, а вихід сьомого суматора - до блока 3, з другим прямим входом четвертого другого входу багатофункціонального суматора 11 і з першим інвертованим входом обчислювального блока, входи восьмого суматора п'ятого суматора 12, а вихід - з входом другого з'єднані відповідно з другим та п'ятим виходами порогового елемента 19. Вихід другого порогового багатоканального блока пам'яті, а вихід восьмого елемента 19 з'єднаний з першим входом другого суматора - з третім входом багатофункціонального елемента І 22, з входом першого елемента обчислювального блока, входи дев'ятого суматора ЗАПЕРЕЧЕННЯ 25 та з керованим входом другого підключені відповідно до третього та шостого керованого ключа 15. Вихід другого керованого виходів багатоканального блока пам'яті, а вихід ключа 15 підключений до першого прямого входу дев'ятого суматора - до четвертого входу третього суматора 10, другий інвертований вхід багатофункціонального обчислювального блока. якого з'єднаний з четвертим входом Введення додаткових електронних блоків багатофункціонального обчислювального блока 3 і забезпечує через додаткову можливість обробки з другим прямим входом п'ятого суматора 12, а результуючої нечіткої множини, що утворюється вихід - з першим входом другого блока ділення 24 і при реалізації операції додавання двох первинних входом третього порогового елемента 20. Вихід нечітких множин, суттєве розширення третього порогового елемента 20 з'єднаний через функціональних можливостей пристрою для другий елемент ЗАПЕРЕЧЕННЯ 26 з другим групової обробки нечіткої інформації, а також входом другого елемента І 22. Вихід другого дозволяє підвищити швидкодію формування елемента І 22 підключений до керованого входу сигналів, що відповідають ступеню приналежності четвертого керованого ключа 17, інформаційний нечіткого параметра х до відповідних нечітких вхід якого підключений до виходу другого блока ділення 24, а вихід - до другого інвертованого C B A входу шостого суматора 13. Вихід шостого множин ~ , ~ , та ~ , оскільки забезпечує суматора 13 з'єднаний з виходом розпаралелювання процесу обробки нечіткої багатофункціонального обчислювального блока 3, інформації. а перший прямий вхід - через третій керований На фіг. 1 представлено схему пристрою для ключ 16 з виходом першого елемента І 21, другий групової обробки нечіткої інформації, а на фіг. 2 вхід якого підключений до виходу першого нечіткі множини з трикутною формою функцій елемента ЗАПЕРЕЧЕННЯ 25. Вихід п'ятого належності, на прикладі яких ілюструються суматора 12 з'єднаний з другим входом другого процеси обробки нечіткої інформації. блока ділення 24, а вихід четвертого суматора 11 Пристрій для групової обробки нечіткої з другим входом першого блока ділення 23, вихід інформації містить задавальний елемент 1 для якого підключений до керованого входу третього введення експертних оцінок відповідного нечіткого керованого ключа 16. Входи сьомого суматора 5 параметра, багатоканальний блок пам'яті 2 для підключені відповідно до першого та четвертого введення і зберігання даних, що характеризують виходів багатоканального блока пам'яті 2, а вихід нечітку інформацію у вигляді нечітких множин з сьомого суматора 5 - до другого входу трикутною формою функцій належності, багатофункціонального обчислювального блока 3. багатофункціональний обчислювальний блок 3, Входи восьмого суматора 6 з'єднані відповідно з блок відображення 4 обробленої інформації, другим та п'ятим виходами багатоканального сьомий 5, восьмий 6 та дев'ятий 7 суматори. блока пам'я ті 2, а вихід восьмого суматора 6 - з Багатофункціональний обчислювальний блок 3 третім входом багатофункціонального виконаний у вигляді арифметико-логічного обчислювального блока 3. Входи дев'ятого пристрою. Блок 3 містить перший 8, другий 9, 9 48972 10 суматора 7 підключені відповідно до третього та відповідно сигнали b1,b2,b3, що представляють шостого ви ходів багатоканального блока пам'яті 2, собою трійку чисел, за допомогою яких може бути а вихід дев'ятого суматора 7 - до четвертого входу B багатофункціонального обчислювального блока 3. параметризована задана нечітка множина ~ з Вихід задавального елемента 1 з'єднаний з B (x) ~ першим входом багатофункціонального трикутною формою функції належності , обчислювального блока 3, вихід якого підключений B до входу блока відображення обробленої зокрема у вигляді ~ =(b 1,b 2,b3), де параметр b2 інформації 4. визначає максимально можливий ступінь В якості задавального елемента 1 може бути (b 2 ) 1 B використаний потенціометричний задатчик або ~ приналежності , а параметри b1 і b3 задатчик з покажчиком, що має можливість представляють собою ліву і праву границю переміщуватись і позиціонуватись між крайніми діапазону існування нечіткого параметра х в поділками на шкалі оцінок (наприклад задатчик B відповідно Патенту України № 71851, 2004). В межах нечіткої множини ~ =(b1,b2,b3), тобто якості багатоканального блока пам'я ті 2 може бути A B (b 1 ) 0 B (b 3 ) 0 використаний блок пам'яті коефіцієнтів, ~ і ~ . Нечітка множина ~ при побудований на регістрах пам'я ті (відповідно цьому представляється сукупністю відповідних пар Патенту Російської Федерації № 2050587, 1995), або блок пам'яті з лінійкою регульованих джерел x, B ( x ) ~ опорної напруги. Блок відображення 4 обробленої чисел , де х - значення нечіткого інформації та компоненти багатофункціонального x R який належить множині дійсних параметра обчислювального блока 3 (суматори, елементи І, B (x) порогові елементи, блоки ділення, керовані ключі ~ чисел R; - відповідне значення функції та елементи ЗАПЕРЕЧЕННЯ) є типовими компонентами комп'ютерних систем. B ( x ) [0,1] ~ належності для параметра х, . На Запропонований пристрій працює наступним виході сьомого суматора 5 встановлений сигнал чином. (а1+b1), на виході восьмого суматора 6 - сигнал У початковому стані інформаційні входи (а2+b2), а на виході дев'ятого суматора 7 - сигнал керованих ключів 14-17 відключені від їх (а3+b3). На виході четвертого суматора 11 відповідних виходів. На вихода х порогових встановлений сигнал (а2+b 2)-(а 1+b1), на виході елементів 18, 19 і 20, а також на виході п'ятого суматора 12 - сигнал (a 3+b3)-(a2+b2). При багатофункціонального обчислювального блока 3 цьому на другому, третьому і четвертому входах встановлені сигнали нульового рівня. На виходах багатофункціонального обчислювального блока 3 елементів ЗАПЕРЕЧЕННЯ 25, 26 та на других встановлюються відповідні сигнали c1=(a1+b1), входа х елементів І 21, 22 встановлені відповідно c2=(a2+b2) та с 3=(а 3+b3), що характеризують одиничні сигнали. На першому, другому і третьому виходах багатоканального блока пам'я ті 2 C встановлені відповідно сигнали а 1,а2,а 3, що результуючу нечітку множину ~ =(с1,с2,с 3) з трикутною формою функції належності, утворену в представляють собою трійку чисел, за допомогою яких може бути параметризована задана нечітка B A результаті додавання нечітких множин ~ та ~ , A множина ~ з трикутною формою функції C A B ~ ~ =(а ,а ,а )(+)(b ,b ,b )=(с ,с ,с ). ~ тобто 1 2 3 1 2 3 1 2 3 A A (x) При подачі з виходу задавального елемента 1 на належності ~ , зокрема у вигляді ~ =(а 1,а2,а3), де параметр а 2 визначає максимально можливий перший вхід багатофункціонального обчислювального блока 3 сигналу х на ви ході A (a 2 ) 1 першого суматора 8 формується сигнал х-(а1+b1), ступінь приналежності ~ , а параметри а1 і який надходить на вхід першого порогового а 3 представляють собою ліву і праву границі елемента 18 з статичною характеристикою діапазону існування нечіткого параметра х в 0, якщо Uв их8 0 A Uв их18 межах нечіткої множини ~ =(а 1,а2,а3), тобто 1 якщо Uв их8 0 , . A A ( a1 ) 0 A (a 3 ) 0 ~ Одночасно на виході першого блока ділення і ~ . Нечітка множина ~ при 23 формується сигнал Uвих23=U вих8/U вих11=(хцьому представляється сукупністю відповідних пар (а1+b1))/((а 2+b2)-(а1+b1)). При умові U вх18=Uвих8=(xx, A ( x ) (a1+b1))≤0 перший пороговий елемент 18 не ~ чисел , де х - значення нечіткого спрацьовує і на виході багатофункціонального x R обчислювального блока 3 залишається сигнал параметра , який належить множині дійсних C (x) 0 C ( x1 ) 0 (x) A нульового рівня ~ , наприклад ~ . ~ чисел R; - відповідне значення функції Якщо ж Якщо ж U вх18=U вих8=(х-(а1+b1))>0, то A ( x ) [0,1] спрацьовує перший пороговий елемент 18, на ~ належності для параметра х, . На виході якого формується одиничний сигнал четвертому, п'ятому і шостому ви ходах U вх18=1, який надходить на перший вхід першого багатоканального блока пам'яті 2 встановлені елемента І 21 і одночасно замикає перший 11 48972 12 керований ключ 14. При цьому вхідний сигнал х U виx26=Uвиx22=0. Отже, на виході надходить на перший вхід другого суматора 9, на багатофункціонального обчислювального блока 3 виході якого формується сигнал х-(а 2+b2), який C (x) ~ надходить на вхід другого порогового елемента 19 залишається сигнал нульового рівня =0, з статичною характеристикою (x 4 ) C ~ 0, якщо Uв их9 0 наприклад =0 (фіг. 2). Таким чином, Uв их19 пристрій для групової обробки нечіткої інформації 1 якщо Uв их9 0 , . забезпечує формування на виході При умові U вxl9=Uвиx9=x-(a 2+b2)≤0 другий багатофункціонального обчислювального блока 3 і пороговий елемент 19 не спрацьовує і на виході C (x) A( ) B ( x ) першого елемента І 21 встановлюється одиничний ~ ~ відображення блоком 4 сигналу ~ , сигнал Uвих21=1, який призводить до замикання що відповідає поточному значенню нечіткого третього керованого ключа 16. При цьому ви хідний параметра х, який формується задавальним сигнал Uвиx23 першого блока ділення 23 через елементом 1. третій керований ключ 16 та шостий суматор 13 При необхідності порівняння ступеню надходить на вихід багатофункціонального (x) (x) C A( ) B ~ ~ C (x) приналежності ~ параметра х до ~ обчислювального блока 3, тобто =(хC (а 1+b1))/((a2+b2)-(a1+b1)). Відповідний процес результуючої нечіткої множини ~ , сформованої обробки нечіткої інформації при визначенні B A C (x 2 ) шляхом додавання нечітких множин ~ та ~ з ~ ступеня приналежності нечіткого трикутними формами функцій належності, з параметра х2 показано на фіг. 2. Якщо ж A (x) B (x) U вx19=U виx9=x-(a 2+b2)>0, то спрацьовує другий ~ ~ ступенем приналежності або пороговий елемент 19, на виході якого A формується одиничний сигнал Uвиx19=1, який параметра х до відповідної нечіткої множини ~ надходить на перший вхід др уго го елемента І 22 і B встановлює на виході першого елемента або ~ , необхідно обнулити сигнали на четвертому ЗАПЕРЕЧЕННЯ 25 та на другому вході першого (b1=0), п'ятому (b2=0) і шостому (b3=0) виходах елемента І 21 сигнал нульового рівня багатоканального блока пам'яті 2, що забезпечить U вих25=Uвиx21=0, а також одночасно замикає другий формування на виході багатофункціонального керований ключ 15. При цьому вхідний сигнал х A (x) надходить на перший вхід третього суматора 10, ~ обчислювального блока 3 сигналу або на виході якого формується сигнал х-(а3+b 3), що обнулити сигнали на першому (а 1=0), другому надходить на перший вхід другого блока ділення (а2=0) і третьому (а 3=0) ви ходах багатоканального 24 і на вхід третього порогового елемента 20 з блока пам'яті 2, що забезпечить формування на статичною характеристикою виході багато функціонального обчислювального 0, якщо Uв их10 0 Uв их20 B (x) 1 якщо Uв их10 0 , блока 3 сигнала ~ . . При необхідності індивідуальної та групової На виході другого блока ділення 24 обробки нечіткої інформації з використанням формується сигнал Uвих24=Uвих10/U вих12=(хD (a 3+b3))/((a3+b3)-(а2+b2)). При умові Uвх20=U вих10=(хінших нечітких множин, наприклад, ~ =(dl,d2,d3) та (а 3+b3))≤0 третій пороговий елемент 20 не Q спрацьовує і на ви ході друго го елемента І 22 ~ =(q ,q ,q ) з трикутною формою відповідних 1 2 3 встановлюється одиничний сигнал U виx22=1, який призводить до замикання четвертого керованого D (x) Q (x) ~ ключа 17. При цьому вихідний сигнал Uвих24 функцій належності ~ та параметри (d1,d2,d3) та (q 1,q2 ,q3) в першу чергу вводяться до другого блока ділення 24 через четвертий багатоканального блока пам'яті 2, а в подальшому керований ключ 17 надходить на другий пристрій працює аналогічним чином. інвертований вхід шостого суматора 13, а отже на виході багато функціонального обчислювального Позитивний ефект проявляється в тому, що в блока 3 встановлюється сигнал U вих13=-Uвих24, порівнянні з пристроєм згідно патенту України № 71851, до складу запропонованого пристрою C (x) ~ введено додаткові електронні блоки, які тобто сигнал =((а 3+b3)-х)/((а 3+b 3)-(а 2+b2)). дозволяють пристрою на основі вихідних сигналів Відповідний процес обробки нечіткої інформації багатоканального блока пам'яті, що C (x 3 ) ~ характеризують параметри первинних нечітких при визначенні ступеня приналежності множин з трикутними формами функцій нечіткого параметра х3 показано на фіг. 2. Якщо ж належності, формувати в результаті здійснення U вx20=U виx10=(х-(а 3+b3))>0, то спрацьовує третій операції додавання первинних нечітких множин пороговий елемент 20, на виході якого відповідну результуючу нечітку множину з формується одиничний сигнал Uвих20=1, який трикутною формою функції належності, а також встановлює на виході другого елемента для будь-якого задавального сигналу, що ЗАПЕРЕЧЕННЯ 26 та на другому вході другого формується задавальним елементом пристрою, елемента І 22 сигнал нульового рівня здійснювати в автоматичному режимі обчислення 13 48972 14 відповідного ступеню його приналежності до його застосування, а також забезпечують вищезгаданої результуючої нечіткої множини та, підвищення точності процесів обчислення при необхідності, до первинних нечітких множин. відповідних ступенів приналежності. Нові властивості пристрою розширюють область Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
