Пристрій обробки інформації

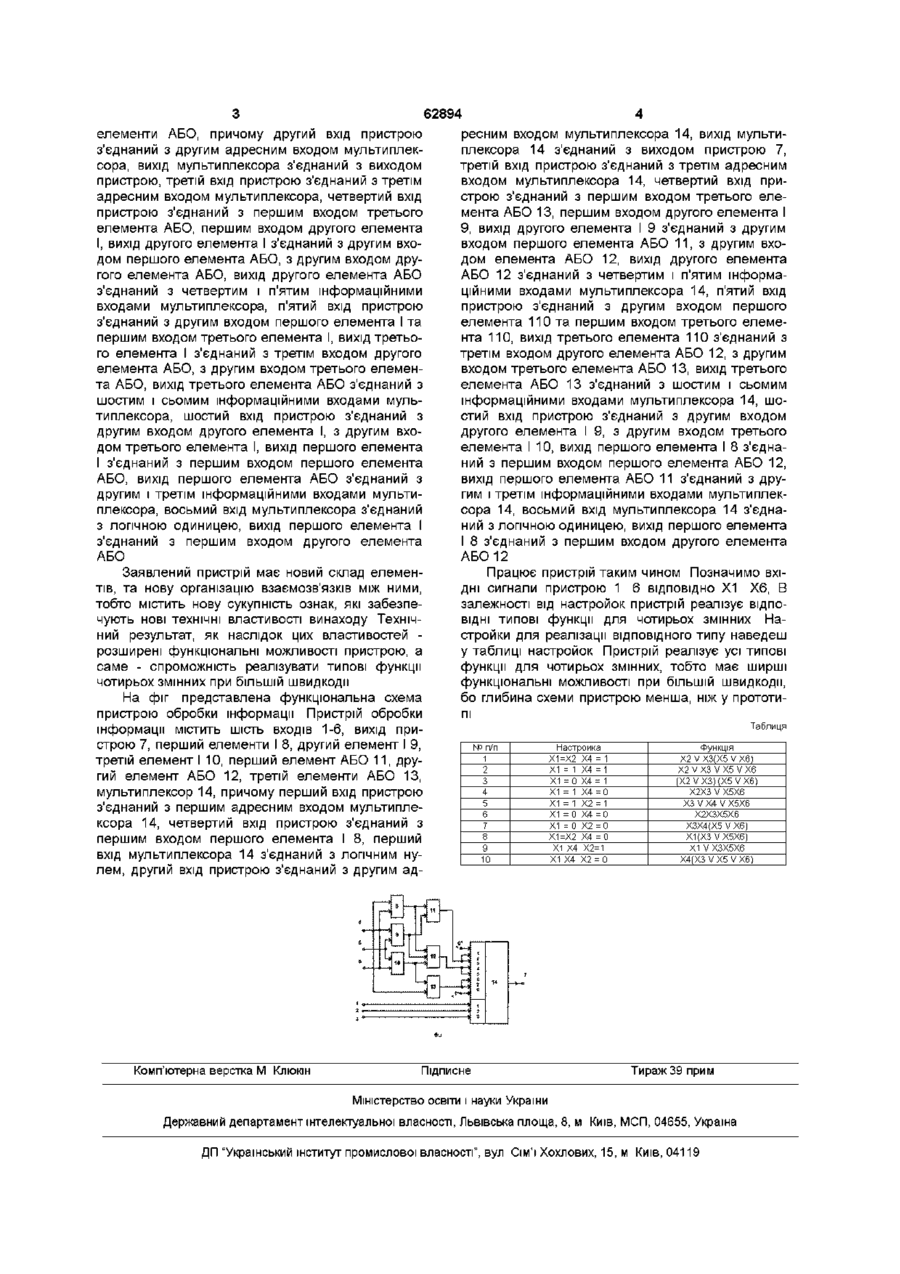

Пристрій обробки інформації містить шість входів, вихід пристрою, два елементи І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом першого елемента І, перший вхід мультиплексора з'єднаний з логічним нулем, який відрізняється тим, що має третій елемент І, другий і третій елементи АБО, причому другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора, четвертий вхід пристрою з єднаний з першим входом третього елемента АБО, першим входом другого елемента І, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, з другим входом другого елемента АБО, вихід другого елемента АБО з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом першого елемента І та першим входом третього елемента І, вихід третього елемента І з'єднаний з третім входом другого елемента АБО, з другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з шостим і сьомим інформаційними входами мультиплексора, шостий вхід пристрою з'єднаний з другим входом другого елемента І, з другим входом третього елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з другим і третім інформаційними входами мультиплексора, восьмий вхід мультиплексора з'єднаний з логічною одиницею, вихід першого елемента І з'єднаний з першим входом другого елемента АБО Винахід відноситься до обчислювальної техніки і призначений для реалізації заданої множини функцій за допомогою настройок Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ (ас СРСР №1262519, кл G06F15/20, 1985р) Недоліком відомого пристрою є обмежені функціональні МОЖЛИВОСТІ Найбільш близьким по технічній суті і результату, що досягається є многофункцюнальний логічний модуль (а, с СРСР №1310800, кл G06F7/00, опубл 1987р), що містить шість входів, вихід пристрою, два елементи І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, четве ртий вхід пристрою з єднаний з першим входом першого елемента І, перший вхід мультиплексора з'єднаний з логічним нулем Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує типові функції тільки для трьох змінних та низька швидкодія В основу винаходу поставлено задачу вдосконалення алгоритмічного перетворювача шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність реалізувати типові функції чотирьох змінних при більшій швидкодії Поставлене завдання вирішується тим, що пристрій обробки інформації містить шість входів, вихід пристрою, два елементи І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом першого елемента І, перший вхід мультиплексора з'єднаний з логічним нулем, згідно з винаходом має третій елемент І, другий і третій 00 (О 62894 елементи АБО, причому другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО, першим входом другого елемента І, вихід другого елемента І з'єднаний з другим входом першого елемента АБО, з другим входом другого елемента АБО, вихід другого елемента АБО з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом першого елемента І та першим входом третього елемента І, вихід третього елемента І з'єднаний з третім входом другого елемента АБО, з другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з шостим і сьомим інформаційними входами мультиплексора, шостий вхід пристрою з'єднаний з другим входом другого елемента І, з другим входом третього елемента І, вихід першого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з другим і третім інформаційними входами мультиплексора, восьмий вхід мультиплексора з'єднаний з логічною одиницею, вихід першого елемента І з'єднаний з першим входом другого елемента АБО Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей розширені функціональні можливості пристрою, а саме - спроможність реалізувати типові функції чотирьох змінних при більшій швидкодії На фіг представлена функціональна схема пристрою обробки інформації Пристрій обробки інформації містить шість входів 1-6, вихід пристрою 7, перший елементи І 8, другий елемент І 9, третій елемент І 10, перший елемент АБО 11, другий елемент АБО 12, третій елементи АБО 13, мультиплексор 14, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора 14, четвертий вхід пристрою з'єднаний з першим входом першого елемента І 8, перший вхід мультиплексора 14 з'єднаний з логічним нулем, другий вхід пристрою з'єднаний з другим ад Комп'ютерна верстка М Клюкш ресним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з виходом пристрою 7, третій вхід пристрою з'єднаний з третім адресним входом мультиплексора 14, четвертий вхід пристрою з'єднаний з першим входом третього елемента АБО 13, першим входом другого елемента І 9, вихід другого елемента І 9 з'єднаний з другим входом першого елемента АБО 11, з другим входом елемента АБО 12, вихід другого елемента АБО 12 з'єднаний з четвертим і п'ятим інформаційними входами мультиплексора 14, п'ятий вхід пристрою з'єднаний з другим входом першого елемента 110 та першим входом третього елемента 110, вихід третього елемента 110 з'єднаний з третім входом другого елемента АБО 12, з другим входом третього елемента АБО 13, вихід третього елемента АБО 13 з'єднаний з шостим і сьомим інформаційними входами мультиплексора 14, шостий вхід пристрою з'єднаний з другим входом другого елемента І 9, з другим входом третього елемента І 10, вихід першого елемента І 8 з'єднаний з першим входом першого елемента АБО 12, вихід першого елемента АБО 11 з'єднаний з другим і третім інформаційними входами мультиплексора 14, восьмий вхід мультиплексора 14 з'єднаний з логічною одиницею, вихід першого елемента І 8 з'єднаний з першим входом другого елемента АБО 12 Працює пристрій таким чином Позначимо ВХІДНІ сигнали пристрою 1 6 ВІДПОВІДНО Х1 Х6, В залежності від настройок пристрій реалізує ВІДПОВІДНІ ТИПОВІ функції для чотирьох змінних На стройки для реалізації ВІДПОВІДНОГО типу наведеш у таблиці настройок Пристрій реалізує усі типові функції для чотирьох змінних, тобто має ширші функціональні можливості при більшій швидкодії, бо глибина схеми пристрою менша, ніж у прототипі Таблиця № п/п 1 2 3 4 5 6 7 8 9 10 Підписне Настройка Х1=Х2 Х4 = 1 Х1 = 1 Х4 = 1 Х1 = 0 Х4 = 1 Х1 = 1 Х4 = 0 Х1 = 1 Х2 = 1 Х1 = 0 Х4 = 0 Х1 = 0 Х2 = 0 Х1=Х2 Х4 = 0 Х1 Х4 Х2=1 Х1 Х4 Х2 = 0 Функція Х2 VX3(X5 VX6) Х2 V ХЗ V Х5 V Х6 (Х2 VX3)(X5 VX6) Х2ХЗ V Х5Х6 ХЗ V Х4 V Х5Х6 Х2ХЗХ5Х6 ХЗХ4(Х5 VX6) Х1(ХЗ VX5X6) Х1 V ХЗХ5Х6 Х4(ХЗ VX5 VX6) Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
