Напрямна ковзного струга

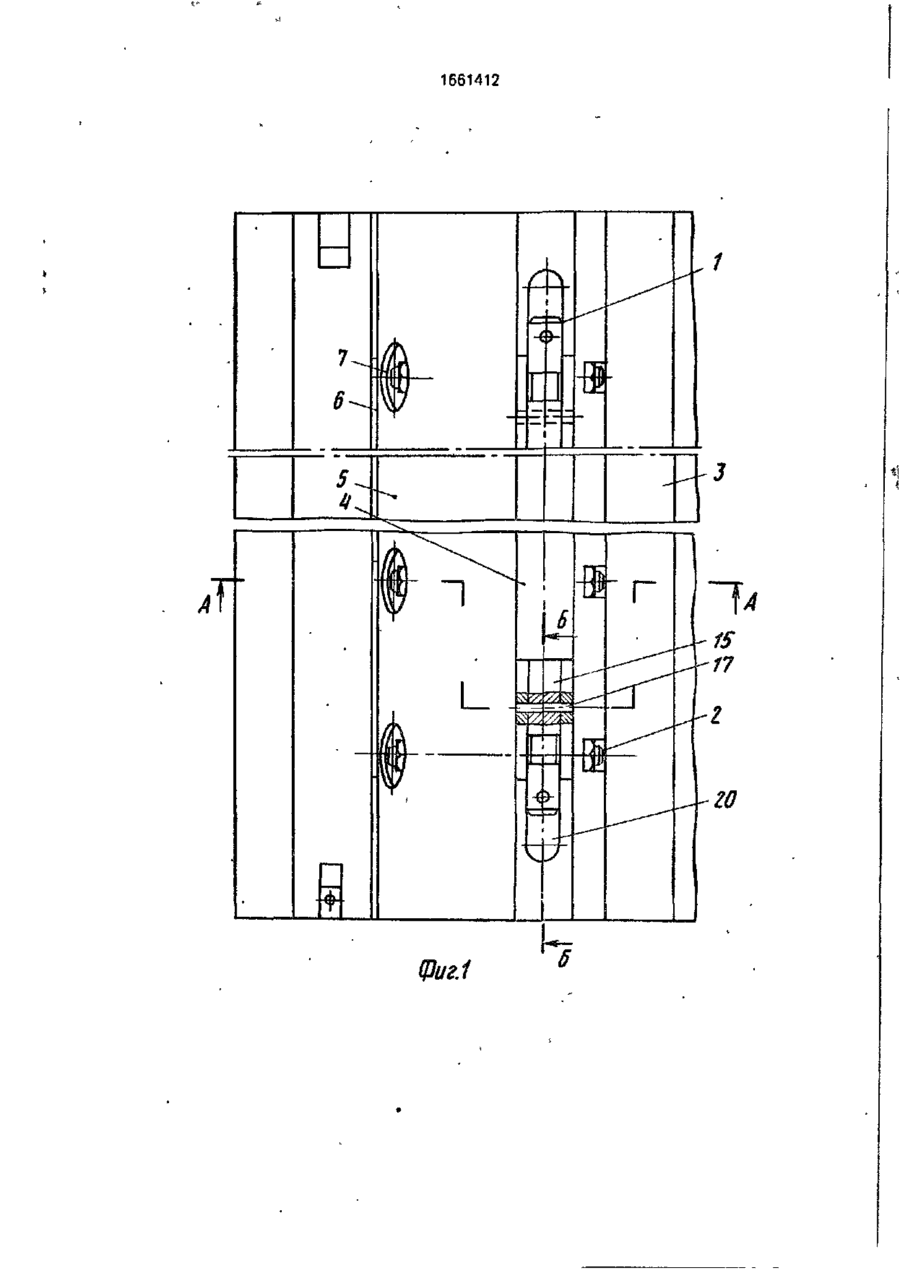

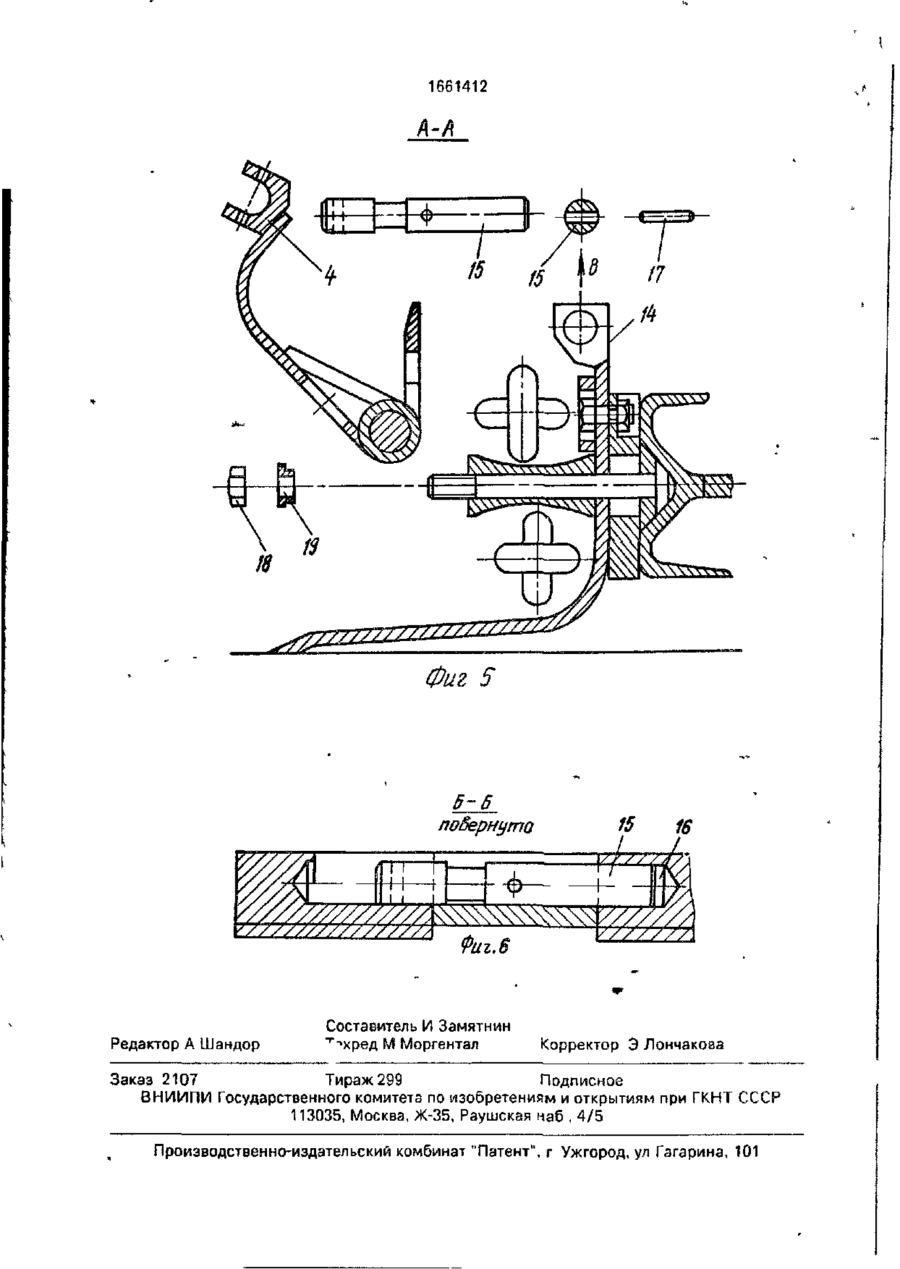

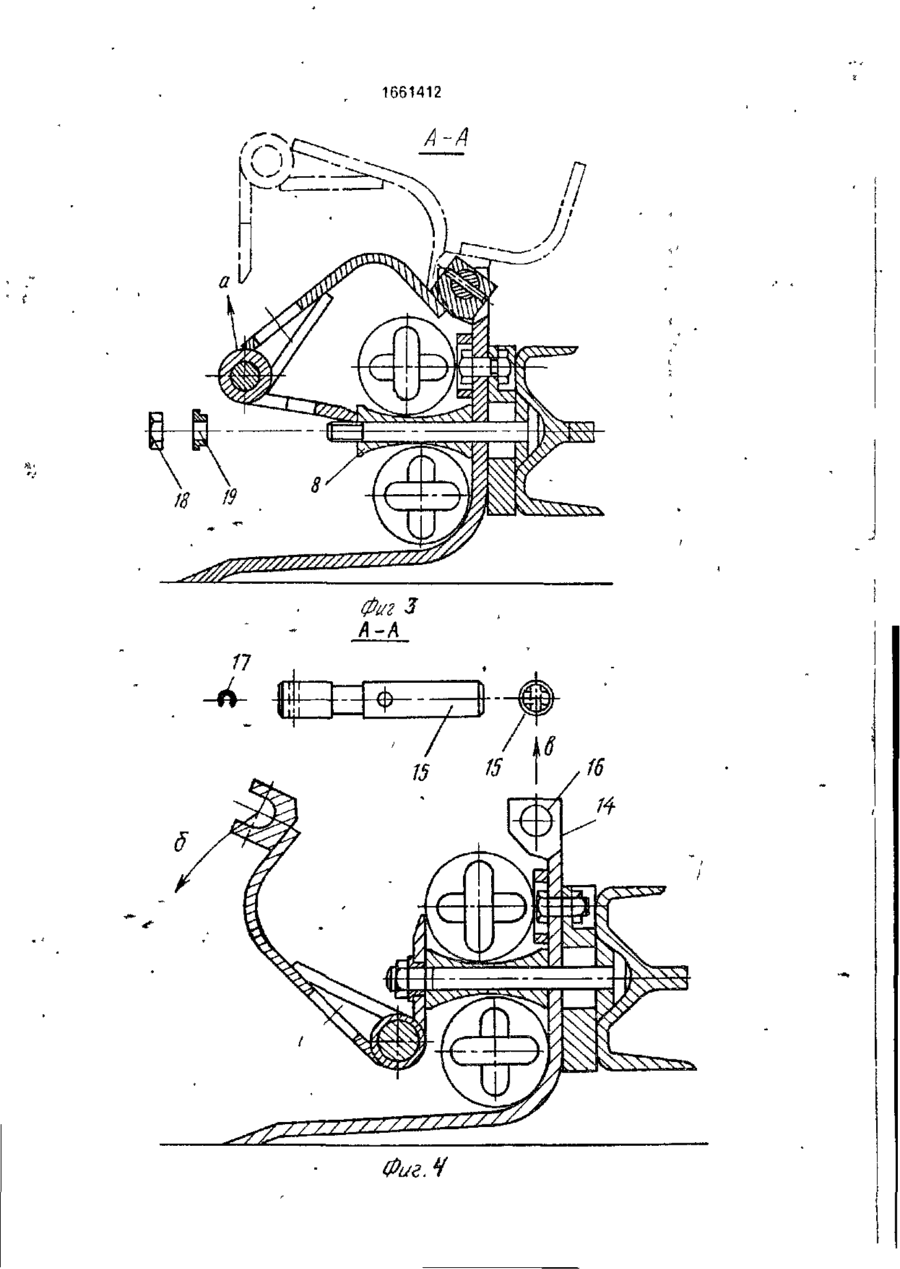

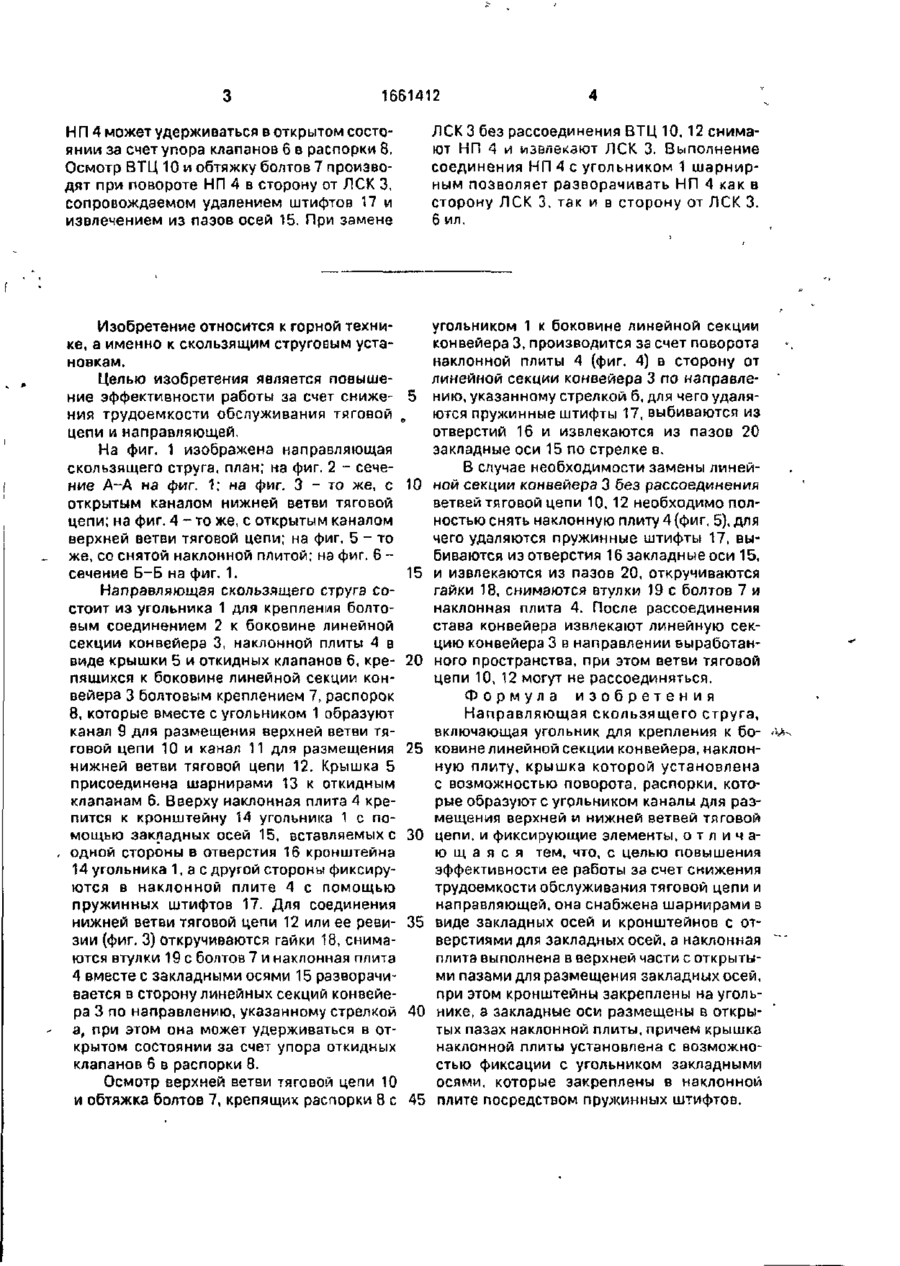

Изобретение относится к горной технике, а именно к скользящим струговым установкам. Цель - повышение эффективности работы за счет снижения трудоемкости обслуживания тяговой цепи и направляющей Направляющая включает угольник 1 для крепления к линейной секции конвейера (ЛСК) 3, наклонную плиту (НП) 4, распорки 8, каналы 9, 11 для верхней 10 и нижней 12 ветвей тяговой цепи (ВТЦ), шарниры из закладных осей 15 и кронштейнов 14 с отверстиями для осей 15 и фиксирующие элементы Вверху НП 4 выполнена с открытыми пазами Кронштейны 14 закреплены на угольнике 1 Крышка НП 4 установлена с возможностью фиксации с угольником 1 посредством пружинных штифтов 17 и соединена шарнирами 13 с откидными клапанами 6 При соединении ВТЦ 12 откручивают гайки 17, снимают втулки и разворачивают НП 4 вместе с осями 15 в сторону Л СК З П ри этом 10 Фиг 1 1661412 Н П 4 может удерживаться в открытом состоянии за счет упора клапанов 6 в распорки 8. Осмотр ВТЦ 10 и обтяжку болтов 7 производят при повороте НП 4 в сторону от ЛСК 3, сопровождаемом удалением штифтов 17 и извлечением из пазов осей 15. При замене Изобретение относится к горной технике, а именно к скользящим струговым установкам. Целью изобретения является повышение эффективности работы за счет сниже- 5 ния трудоемкости обслуживания тяговой в цепи и направляющей. На фиг. 1 изображена направляющая скользящего струга, план; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - то же, с 10 открытым каналом нижней ветви тяговой цепи; на фиг. 4 - то же, с открытым каналом верхней ветви тяговой цепи; на фиг. 5 - то же, со снятой наклонной плитой; на фиг. 6 сечение Б-Б на фиг. 1. 15 Направляющая скользящего струга состоит из угольника 1 для крепления болтовым соединением 2 к боковине линейной секции конвейера 3, наклонной плиты 4 в виде крышки 5 и откидных клапанов 6, кре- 20 П ШИ С к боковине линейной секции конЯ .ХЯ вейера 3 болтовым креплением 7, распорок 8, которые вместе с угольником 1 образуют канал 9 для размещения верхней ветви тяговой цепи 10 и канал 11 для размещения 25 нижней ветви тяговой цепи 12. Крышка 5 присоединена шарнирами 13 к откидным клапанам 6. Вверху наклонная плита 4 крепится к кронштейну 14 угольника 1 с помощью закладных осей 15, вставляемых с 30 одной стороны в отверстия 16 кронштейна 14 угольника 1, а с другой стороны фиксируются в наклонной плите 4 с помощью пружинных штифтов 17. Для соединения нижней ветви тяговой цепи 12 или ее реви- 35 зии (фиг. 3) откручиваются гайки 18, снимаются втулки 19 с болтов 7 и наклонная плита 4 вместе с закладными осями 15 разворачивается в сторону линейных секций конвейера 3 по направлению, указанному стрелкой 40 а, при этом она может удерживаться в открытом состоянии за счет упора откидных клапанов 6 в распорки 8. ЛСКЗ без рассоединения ВТЦ 10, 12 снимают НП 4 и извлекают ЛСК 3. Выполнение соединения НП 4 с угольником 1 шарнирным позволяет разворачивать НП 4 как в сторону ЛСК 3. так и в сторону от ЛСК 3. 6 ил. угольником 1 к боковине линейной секции конвейера 3, производится за счет поворота наклонной плиты 4 (фиг. 4) в сторону от линейной секции конвейера 3 по направлению, указанному стрелкой б, для чего удаляются пружинные штифты 17, выбиваются из отверстий 16 и извлекаются из пазов 20 закладные оси 15 по стрелке в. В случае необходимости замены линейной секции конвейера 3 без рассоединения ветвей тяговой цепи 10, 12 необходимо полностью снять наклонную плиту 4 (фиг. 5), для чего удаляются пружинные штифты 17, выбиваются из отверстия 16 закладные оси 15, и извлекаются из пазов 20, откручиваются гайки 18, снимаются втулки 19 с болтов 7 и наклонная плита 4. После рассоединения става конвейера извлекают линейную секцию конвейера 3 в направлении выработанного пространства, при этом ветви тяговой цепи 10, 12 могут не рассоединяться. Формула изобретения Направляющая скользящего струга, включающая угольник для крепления к боковине линейной секции конвейера, наклонную плиту, крышка которой установлена с возможностью поворота, распорки, которые образуют с угрльником каналы для размещения верхней и нижней ветвей тяговой цепи, и фиксирующие элементы, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности ее работы за счет снижения трудоемкости обслуживания тяговой цепи и направляющей, она снабжена шарнирами в виде закладных осей и кронштейнов с отверстиями для закладных осей, а наклонная плита выполнена в верхней части с открытыми пазами для размещения закладных осей, при этом кронштейны закреплены на угольнике, а закладные оси размещены в открытых пазах наклонной плиты, причем крышка наклонной плиты установлена с возможностью фиксации с угольником закладными осями, которые закреплены в наклонной Осмотр верхней ветви тяговом цепи 10 и обтяжка болтов 7, крепящих распорки 8 с 45 плите посредством пружинных штифтов. 1661412 1 7 6 5 4 • * • l_ 17 t Wa — ' Щиг.1 15 1661412 A-A Фиг 3 A-A Фиг.1/ 1661412 А-Л Фиг 5 5-6 Фиг.6 Редактор А Шандор Составитель И Замятнин "г'1хред М Моргентал Корректор Э Лончакова Заказ 2107 Тираж 299 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
