Пристрій для пневматичного масажу

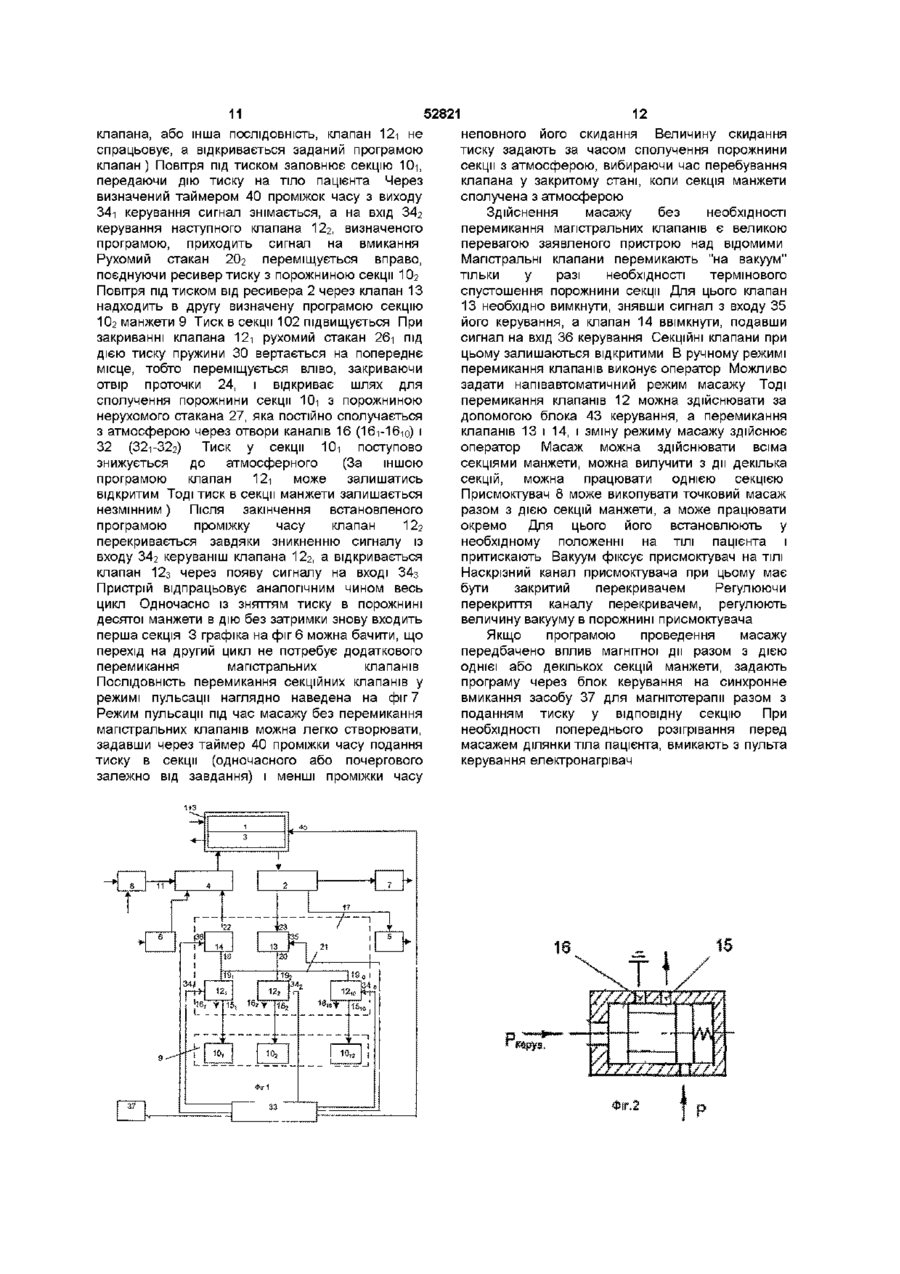

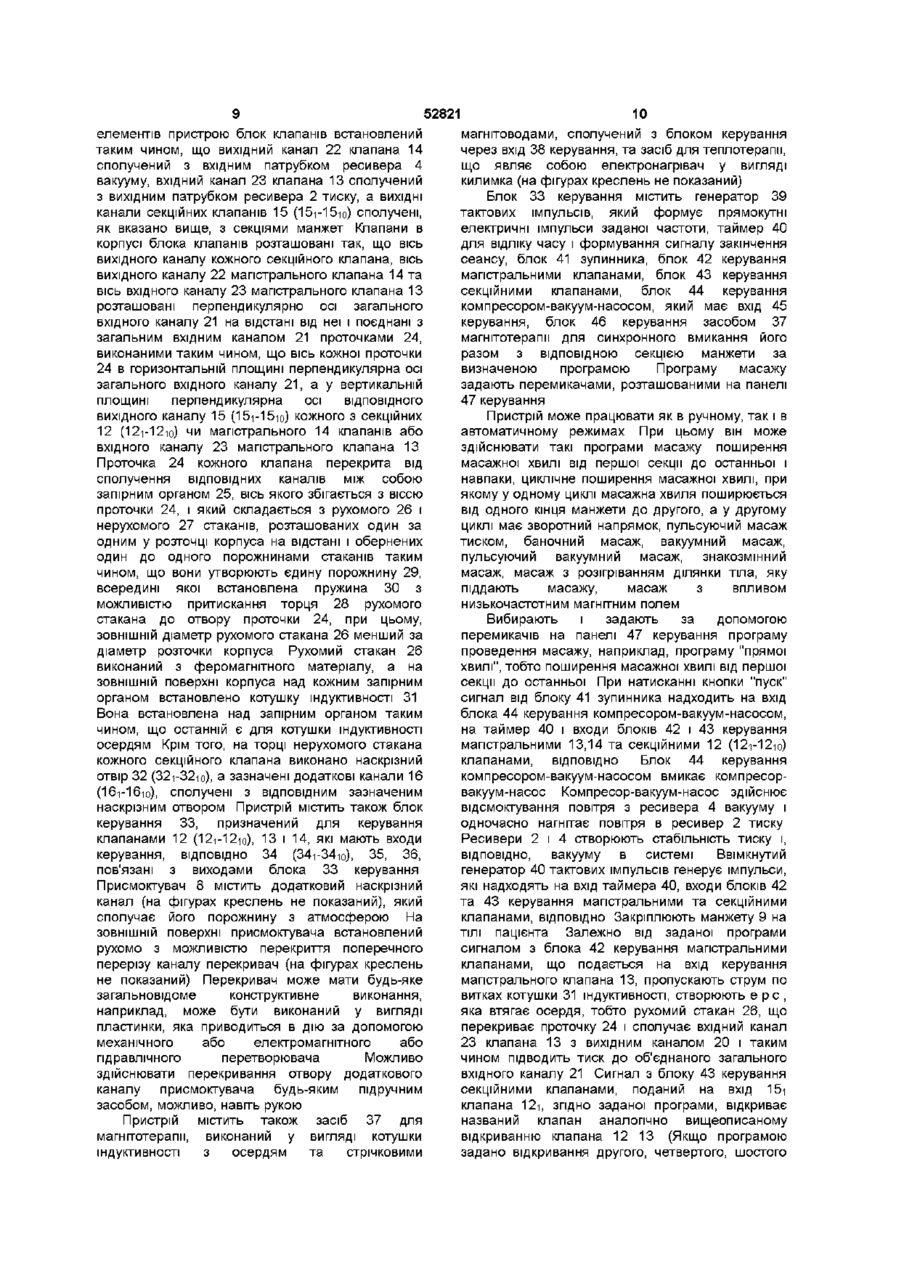

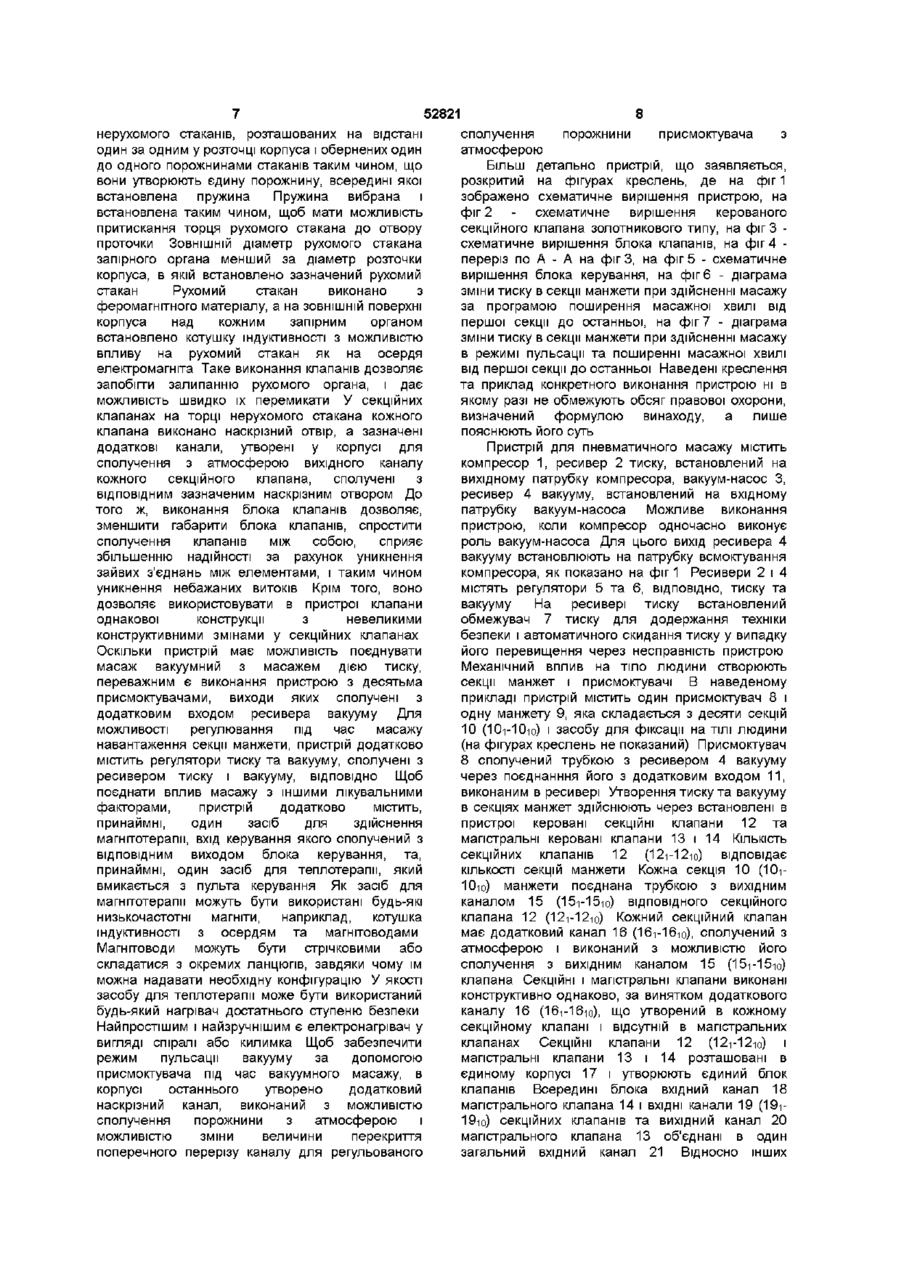

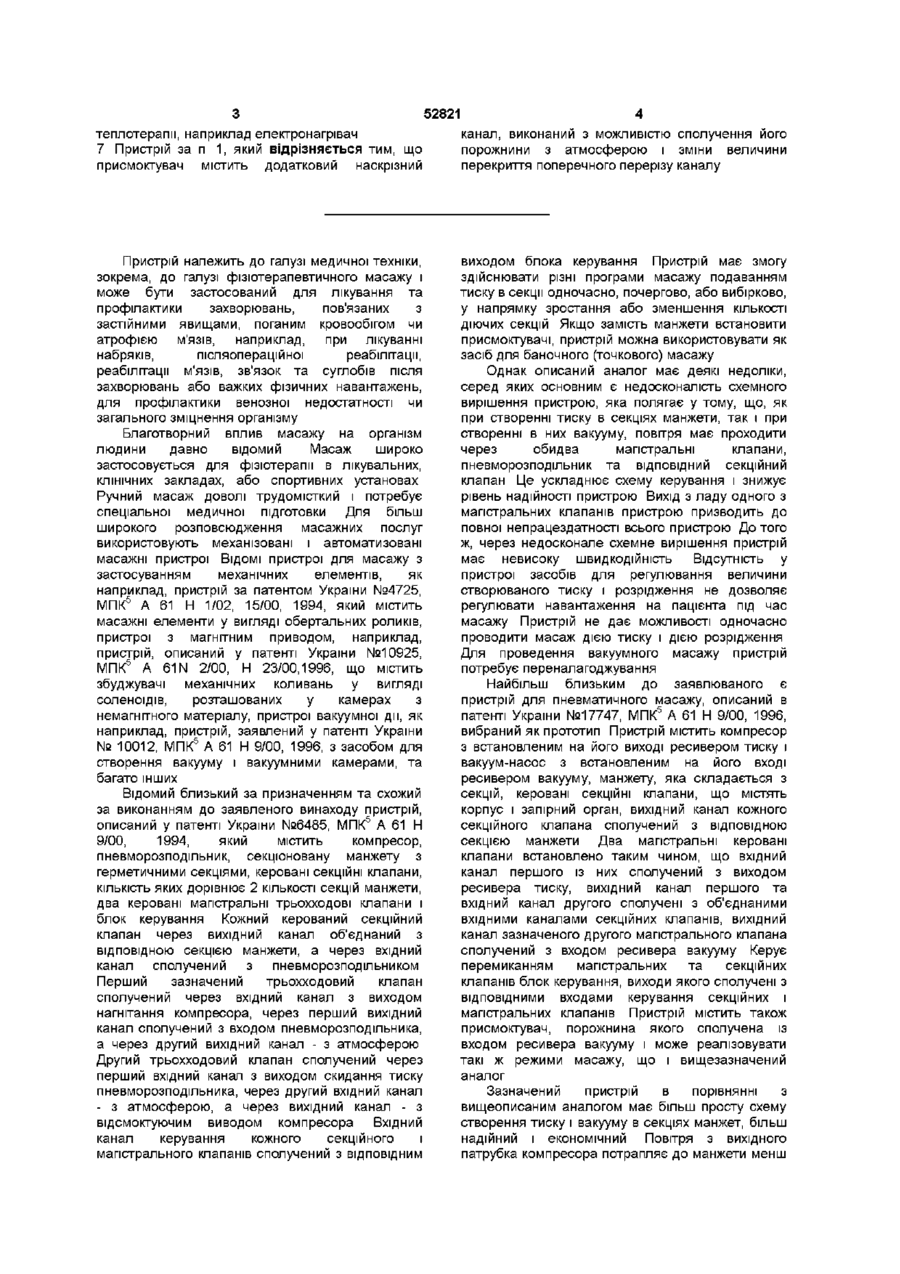

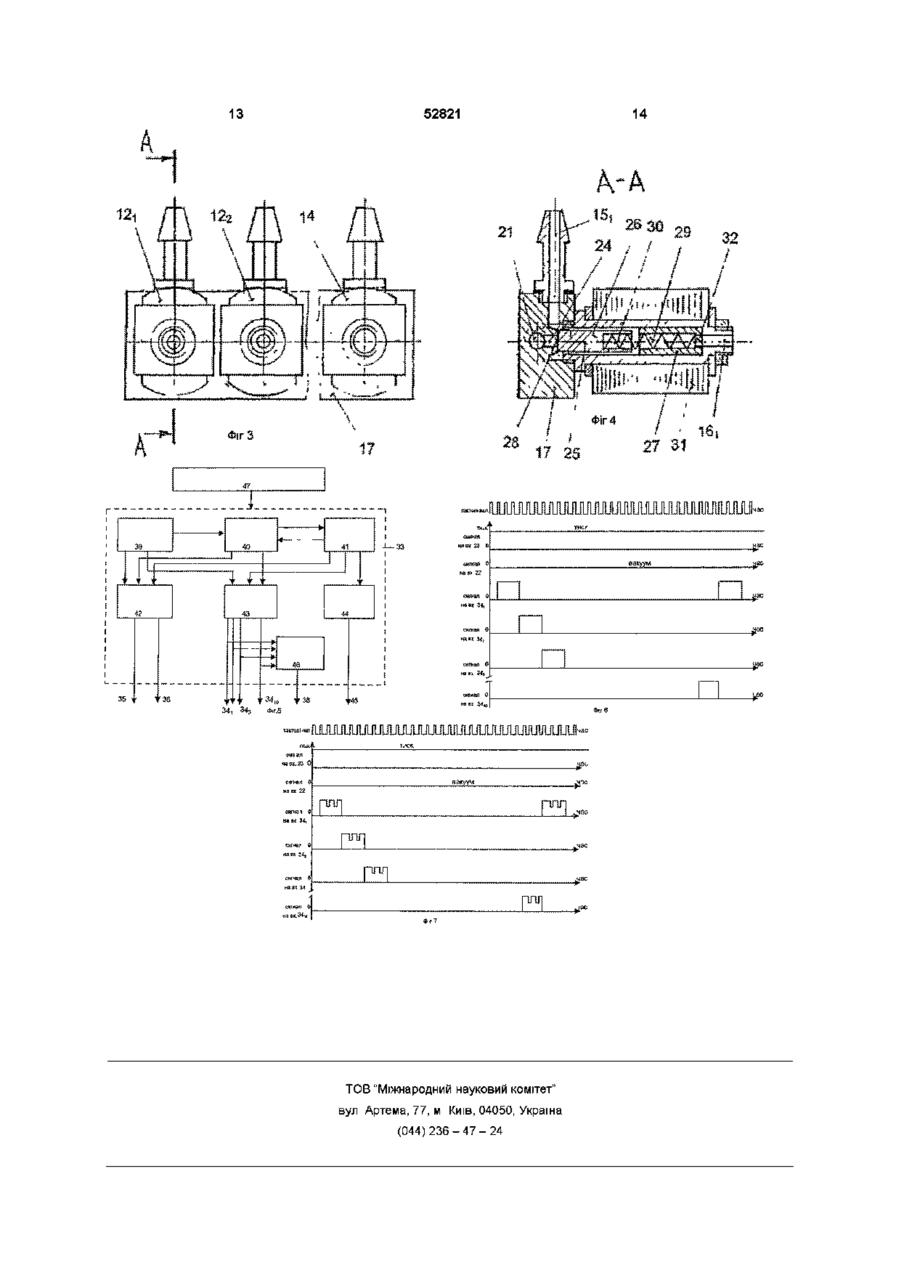

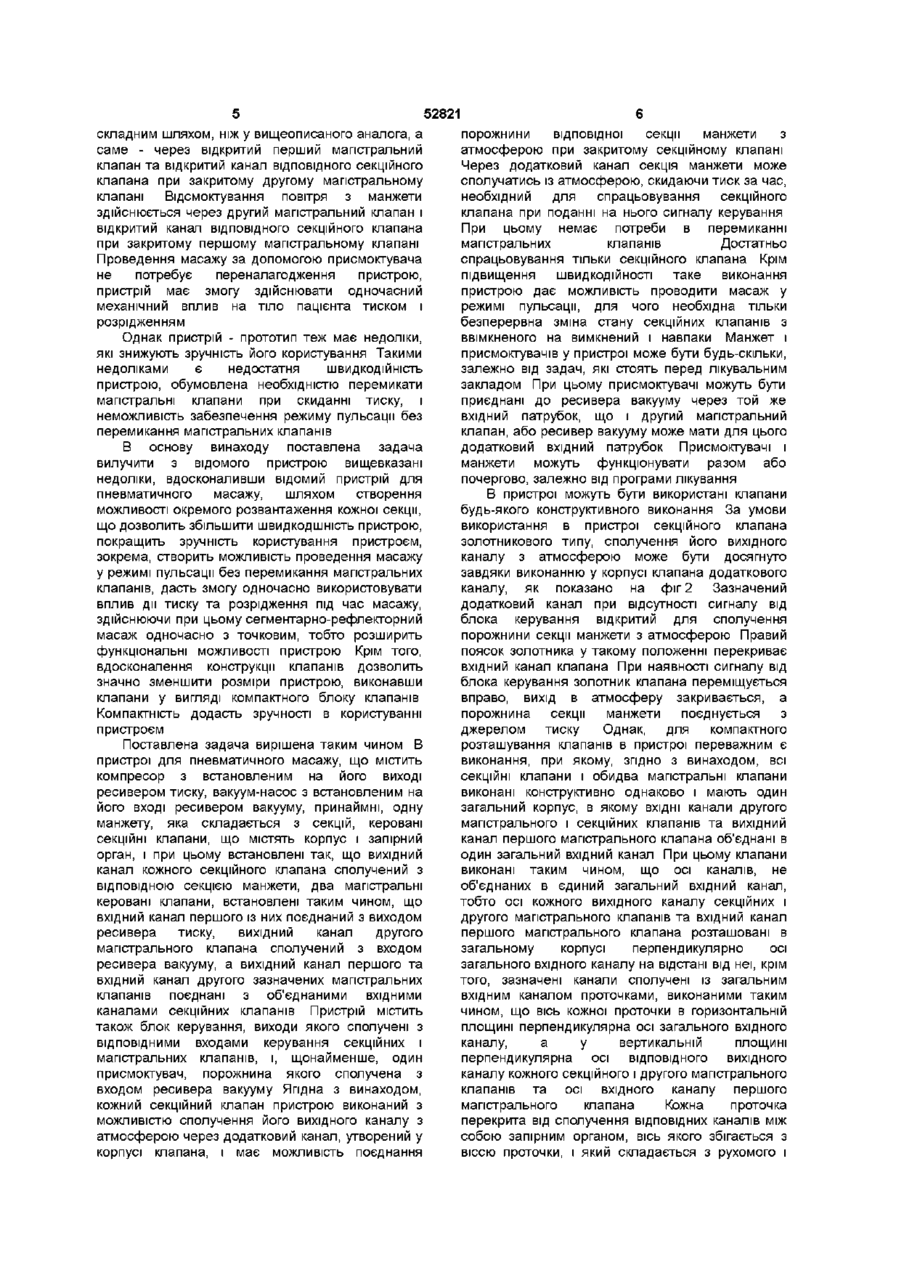

1 Пристрій для пневматичного масажу, що містить компресор з встановленим на його виході ресивером тиску, вакуум-насос з встановленим на його вході ресивером вакууму принаймні одну манжету, яка складається з секцій, керовані секційні клапани, що містять корпус та запірний орган, і встановлені так, що вихідний канал кожного секційного клапана сполучений з ВІДПОВІДНОЮ секцією манжети, два магістральні керовані клапани, встановлені таким чином, що вхідний канал першого із них з'єднаний з виходом ресивера тиску, вихідний канал другого з'єднаний із входом ресивера вакууму, а вихідний канал першого та вхідний канал другого зазначених магістральних клапанів з'єднані з об'єднаними вхідними каналами секційних клапанів, блок керування, виходи якого сполучені з ВІДПОВІДНИМИ входами керування секційних і магістральних клапанів принаймні один присмоктувач, порожнина якого сполучена з входом ресивера вакууму, який відрізняється тим, що кожний секційний клапан виконаний з можливістю сполучення його вихідного каналу з атмосферою через додатковий канал, утворений у корпусі клапана 2 Пристрій за п 1, який відрізняється тим, що секційні і магістральні клапани виконані у одному загальному корпусі, ВХІДНІ канали другого магістрального і секційних клапанів та вихідний канал першого магістрального клапана об'єднані в один загальний вхідний канал, вісь кожного вихідного каналу секційних і другого магістрального клапанів та вісь вхідного каналу першого магістрального клапана розташовані перпендикулярно осі загального вхідного каналу на відстані від неї і об'єднані з загальним вхідним каналом проточками, виконаними таким чином, що вісь кожної проточки в горизонтальній площині перпендикулярна осі загального вхідного каналу, а у вертикальній площині перпендикулярна осі ВІДПОВІДНОГО вихідного каналу кожного з секційних чи другого магістрального клапанів або вхідного каналу першого магістрального клапана, при цьому кожна проточка перекрита від сполучення ВІДПОВІДНИХ каналів між собою запірним органом, вісь якого збігається з віссю проточки, і який складається з рухомого і нерухомого стаканів, розташованих один за одним у розточці корпуса на відстані, і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину, всередині якої встановлена пружина, що має змогу притискати торець рухомого стакана до отвору проточки, при цьому ЗОВНІШНІЙ діаметр рухомого стакана менший за діаметр розточки корпуса, рухомий стакан виконаний з феромагнітного матеріалу, на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку індуктивності з можливістю впливу на рухомий стакан як на осердя електромагніта, крім того, на торці нерухомого стакана кожного секційного клапана виконано наскрізний отвір, а зазначені додаткові канали, утворені у корпусі для сполучення з атмосферою вихідного каналу кожного секційного клапана, сполучені з ВІДПОВІДНИМ зазначеним наскрізним отвором 3 Пристрій за п 1, який відрізняється тим, що містить десять присмоктувачів, виходи яких з'єднані у єдиний вихід, сполучений з додатковим входом ресивера вакууму 4 Пристрій за п 1, який відрізняється тим, що додатково містить регулятори тиску та вакууму, сполучені з ресивером тиску і вакууму, ВІДПОВІДНО 5 Пристрій за п 1, який відрізняється тим, що додатково містить щонайменше один засіб для здійснення магнітотерапм, вхід керування якого сполучений з ВІДПОВІДНИМ виходом блока керування 6 Пристрій за п 1, який відрізняється тим, що містить принаймні один засіб для здійснення О 00 ю 52821 теплотерапм, наприклад електронагрівач 7 Пристрій за п 1, який відрізняється тим, що присмоктувач містить додатковий наскрізний канал, виконаний з можливістю сполучення його порожнини з атмосферою і зміни величини перекриття поперечного перерізу каналу Пристрій належить до галузі медичної техніки, зокрема, до галузі фізіотерапевтичного масажу і може бути застосований для лікування та профілактики захворювань, пов'язаних з застійними явищами, поганим кровообігом чи атрофією м'язів, наприклад, при лікуванні набряків, післяопераційної реабілітації, реабілітації м'язів, зв'язок та суглобів після захворювань або важких фізичних навантажень, для профілактики венозної недостатності чи загального зміцнення організму Благотворний вплив масажу на організм людини давно відомий Масаж широко застосовується для фізіотерапії в лікувальних, КЛІНІЧНИХ закладах, або спортивних установах Ручний масаж доволі трудомісткий і потребує спеціальної медичної підготовки Для більш широкого розповсюдження масажних послуг використовують механізовані і автоматизовані масажні пристрої ВІДОМІ пристрої для масажу з застосуванням механічних елементів, як наприклад, пристрій за патентом України №4725, 5 МПК А 61 Н 1/02, 15/00, 1994, який містить масажні елементи у вигляді обертальних роликів, пристрої з магнітним приводом, наприклад, пристрій, описаний у патенті України №10925, МПК5 A 61N 2/00, Н 23/00,1996, що містить збуджувачі механічних коливань у вигляді соленоїдів, розташованих у камерах з немагнітного матеріалу, пристрої вакуумної дії, як наприклад, пристрій, заявлений у патенті України № 10012, МПК5 А 61 Н 9/00, 1996, з засобом для створення вакууму і вакуумними камерами, та багато інших виходом блока керування Пристрій має змогу здійснювати різні програми масажу подаванням тиску в секції одночасно, почергово, або вибірково, у напрямку зростання або зменшення КІЛЬКОСТІ ДІЮЧИХ секцій Якщо замість манжети встановити присмоктувачі, пристрій можна використовувати як засіб для баночного (точкового) масажу Однак описаний аналог має деякі недоліки, серед яких основним є недосконалість схемного вирішення пристрою, яка полягає у тому, що, як при створенні тиску в секціях манжети, так і при створенні в них вакууму, повітря має проходити через обидва магістральні клапани, пневморозподільник та ВІДПОВІДНИЙ секційний клапан Це ускладнює схему керування і знижує рівень надійності пристрою Вихід з ладу одного з магістральних клапанів пристрою призводить до повної непрацездатності всього пристрою До того ж, через недосконале схемне вирішення пристрій має невисоку ШВИДКОДІЙНІСТЬ Відсутність у пристрої засобів для регулювання величини створюваного тиску і розрідження не дозволяє регулювати навантаження на пацієнта під час масажу Пристрій не дає можливості одночасно проводити масаж дією тиску і дією розрідження Для проведення вакуумного масажу пристрій потребує переналагоджування Відомий близький за призначенням та схожий за виконанням до заявленого винаходу пристрій, описаний у патенті України №6485, МПК5 А 61 Н 9/00, 1994, який містить компресор, пневморозподільник, секцюновану манжету з герметичними секціями, керовані секційні клапани, КІЛЬКІСТЬ яких дорівнює 2 КІЛЬКОСТІ секцій манжети, два керовані магістральні трьохходові клапани і блок керування Кожний керований секційний клапан через вихідний канал об'єднаний з ВІДПОВІДНОЮ секцією манжети, а через вхідний канал сполучений з пневморозподільником Перший зазначений трьохходовий клапан сполучений через вхідний канал з виходом нагнітання компресора, через перший вихідний канал сполучений з входом пневморозподільника, а через другий вихідний канал - з атмосферою Другий трьохходовий клапан сполучений через перший вхідний канал з виходом скидання тиску пневморозподільника, через другий вхідний канал - з атмосферою, а через вихідний канал - з відсмоктуючим виводом компресора Вхідний канал керування кожного секційного і магістрального клапанів сполучений з ВІДПОВІДНИМ Найбільш близьким до заявлюваного є пристрій для пневматичного масажу, описаний в патенті України №17747, МПК5 А 61 Н 9/00, 1996, вибраний як прототип Пристрій містить компресор з встановленим на його виході ресивером тиску і вакуум-насос з встановленим на його вході ресивером вакууму, манжету, яка складається з секцій, керовані секційні клапани, що містять корпус і запірний орган, вихідний канал кожного секційного клапана сполучений з ВІДПОВІДНОЮ секцією манжети Два магістральні керовані клапани встановлено таким чином, що вхідний канал першого із них сполучений з виходом ресивера тиску, вихідний канал першого та вхідний канал другого сполучені з об'єднаними вхідними каналами секційних клапанів, вихідний канал зазначеного другого магістрального клапана сполучений з входом ресивера вакууму Керує перемиканням магістральних та секційних клапанів блок керування, виходи якого сполучені з ВІДПОВІДНИМИ входами керування секційних і магістральних клапанів Пристрій містить також присмоктувач, порожнина якого сполучена із входом ресивера вакууму і може реалізовувати такі ж режими масажу, що і вищезазначений аналог Зазначений пристрій в порівнянні з вищеописаним аналогом має більш просту схему створення тиску і вакууму в секціях манжет, більш надійний і економічний Повітря з вихідного патрубка компресора потрапляє до манжети менш 52821 складним шляхом, ніж у вищеописаного аналога, а саме - через відкритий перший магістральний клапан та відкритий канал ВІДПОВІДНОГО секційного клапана при закритому другому магістральному клапані Відсмоктування повітря з манжети здійснюється через другий магістральний клапан і відкритий канал ВІДПОВІДНОГО секційного клапана при закритому першому магістральному клапані Проведення масажу за допомогою присмоктувача не потребує переналагодження пристрою, пристрій має змогу здійснювати одночасний механічний вплив на тіло пацієнта тиском і розрідженням Однак пристрій - прототип теж має недоліки, які знижують зручність його користування Такими недоліками є недостатня швидкодшність пристрою, обумовлена необхідністю перемикати магістральні клапани при скиданні тиску, і неможливість забезпечення режиму пульсації без перемикання магістральних клапанів В основу винаходу поставлена задача вилучити з відомого пристрою вищевказані недоліки, вдосконаливши відомий пристрій для пневматичного масажу, шляхом створення можливості окремого розвантаження кожної секції, що дозволить збільшити швидкодшність пристрою, покращить зручність користування пристроєм, зокрема, створить можливість проведення масажу у режимі пульсації без перемикання магістральних клапанів, дасть змогу одночасно використовувати вплив дії тиску та розрідження під час масажу, здійснюючи при цьому сегментарно-рефлекторний масаж одночасно з точковим, тобто розширить функціональні можливості пристрою Крім того, вдосконалення конструкції клапанів дозволить значно зменшити розміри пристрою, виконавши клапани у вигляді компактного блоку клапанів Компактність додасть зручності в користуванні пристроєм Поставлена задача вирішена таким чином В пристрої для пневматичного масажу, що містить компресор з встановленим на його виході ресивером тиску, вакуум-насос з встановленим на його вході ресивером вакууму, принаймні, одну манжету, яка складається з секцій, керовані секційні клапани, що містять корпус і запірний орган, і при цьому встановлені так, що вихідний канал кожного секційного клапана сполучений з ВІДПОВІДНОЮ секцією манжети, два магістральні керовані клапани, встановлені таким чином, що вхідний канал першого із них поєднаний з виходом ресивера тиску, вихідний канал другого магістрального клапана сполучений з входом ресивера вакууму, а вихідний канал першого та вхідний канал другого зазначених магістральних клапанів поєднані з об'єднаними вхідними каналами секційних клапанів Пристрій містить також блок керування, виходи якого сполучені з ВІДПОВІДНИМИ входами керування секційних і магістральних клапанів, і, щонайменше, один присмоктувач, порожнина якого сполучена з входом ресивера вакууму Ягідна з винаходом, кожний секційний клапан пристрою виконаний з можливістю сполучення його вихідного каналу з атмосферою через додатковий канал, утворений у корпусі клапана, і має можливість поєднання порожнини відповідної секції манжети з атмосферою при закритому секційному клапані Через додатковий канал секція манжети може сполучатись із атмосферою, скидаючи тиск за час, необхідний для спрацьовування секційного клапана при поданні на нього сигналу керування При цьому немає потреби в перемиканні магістральних клапанів Достатньо спрацьовування тільки секційного клапана Крім підвищення ШВИДКОДІЙНОСТІ таке виконання пристрою дає можливість проводити масаж у режимі пульсації, для чого необхідна тільки безперервна зміна стану секційних клапанів з ввімкненого на вимкнений і навпаки Манжет і присмоктувачів у пристрої може бути будь-скільки, залежно від задач, які стоять перед лікувальним закладом При цьому присмоктувачі можуть бути приєднані до ресивера вакууму через той же вхідний патрубок, що і другий магістральний клапан, або ресивер вакууму може мати для цього додатковий вхідний патрубок Присмоктувачі і манжети можуть функціонувати разом або почергово, залежно від програми лікування В пристрої можуть бути використані клапани будь-якого конструктивного виконання За умови використання в пристрої секційного клапана золотникового типу, сполучення його вихідного каналу з атмосферою може бути досягнуто завдяки виконанню у корпусі клапана додаткового каналу, як показано на фіг 2 Зазначений додатковий канал при відсутності сигналу від блока керування відкритий для сполучення порожнини секції манжети з атмосферою Правий поясок золотника у такому положенні перекриває вхідний канал клапана При наявності сигналу від блока керування золотник клапана переміщується вправо, вихід в атмосферу закривається, а порожнина секції манжети поєднується з джерелом тиску Однак, для компактного розташування клапанів в пристрої переважним є виконання, при якому, згідно з винаходом, всі секційні клапани і обидва магістральні клапани виконані конструктивно однаково і мають один загальний корпус, в якому ВХІДНІ канали другого магістрального і секційних клапанів та вихідний канал першого магістрального клапана об'єднані в один загальний вхідний канал При цьому клапани виконані таким чином, що осі каналів, не об'єднаних в єдиний загальний вхідний канал, тобто осі кожного вихідного каналу секційних і другого магістрального клапанів та вхідний канал першого магістрального клапана розташовані в загальному корпусі перпендикулярно осі загального вхідного каналу на відстані від неї, крім того, зазначені канали сполучені із загальним вхідним каналом проточками, виконаними таким чином, що вісь кожної проточки в горизонтальній площині перпендикулярна осі загального вхідного каналу, а у вертикальній площині перпендикулярна осі ВІДПОВІДНОГО ВИХІДНОГО каналу кожного секційного і другого магістрального клапанів та осі вхідного каналу першого магістрального клапана Кожна проточка перекрита від сполучення ВІДПОВІДНИХ каналів між собою запірним органом, вісь якого збігається з віссю проточки, і який складається з рухомого і 52821 нерухомого стаканів, розташованих на відстані один за одним у розточці корпуса і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину, всередині якої встановлена пружина Пружина вибрана і встановлена таким чином, щоб мати можливість притискання торця рухомого стакана до отвору проточки ЗОВНІШНІЙ діаметр рухомого стакана запірного органа менший за діаметр розточки корпуса, в якій встановлено зазначений рухомий стакан Рухомий стакан виконано з феромагнітного матеріалу, а на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку індуктивності з можливістю впливу на рухомий стакан як на осердя електромагніта Таке виконання клапанів дозволяє запобігти залипанню рухомого органа, і дає можливість швидко їх перемикати У секційних клапанах на торці нерухомого стакана кожного клапана виконано наскрізний отвір, а зазначені додаткові канали, утворені у корпусі для сполучення з атмосферою вихідного каналу кожного секційного клапана, сполучені з ВІДПОВІДНИМ зазначеним наскрізним отвором До того ж, виконання блока клапанів дозволяє, зменшити габарити блока клапанів, спростити сполучення клапанів між собою, сприяє збільшенню надійності за рахунок уникнення зайвих з'єднань між елементами, і таким чином уникнення небажаних витоків Крім того, воно дозволяє використовувати в пристрої клапани однакової конструкції з невеликими конструктивними змінами у секційних клапанах Оскільки пристрій має можливість поєднувати масаж вакуумний з масажем дією тиску, переважним є виконання пристрою з десятьма присмоктувачами, виходи яких сполучені з додатковим входом ресивера вакууму Для можливості регулювання під час масажу навантаження секції манжети, пристрій додатково містить регулятори тиску та вакууму, сполучені з ресивером тиску і вакууму, ВІДПОВІДНО Щоб поєднати вплив масажу з іншими лікувальними факторами, пристрій додатково містить, принаймні, один засіб для здійснення магнітотерапм, вхід керування якого сполучений з ВІДПОВІДНИМ виходом блока керування, та, принаймні, один засіб для теплотерапм, який вмикається з пульта керування Як засіб для магнітотерапм можуть бути використані будь-які низькочастотні магніти, наприклад, котушка індуктивності з осердям та магнітоводами Магнітоводи можуть бути стрічковими або складатися з окремих ланцюгів, завдяки чому їм можна надавати необхідну конфігурацію У якості засобу для теплотерапм може бути використаний будь-який нагрівач достатнього ступеню безпеки Найпростішим і найзручнішим є електронагрівач у вигляді спіралі або килимка Щоб забезпечити режим пульсації вакууму за допомогою присмоктувача під час вакуумного масажу, в корпусі останнього утворено додатковий наскрізний канал, виконаний з можливістю сполучення порожнини з атмосферою і можливістю зміни величини перекриття поперечного перерізу каналу для регульованого 8 сполучення порожнини присмоктувача з атмосферою Більш детально пристрій, що заявляється, розкритий на фігурах креслень, де на фіг 1 зображено схематичне вирішення пристрою, на фіг 2 - схематичне вирішення керованого секційного клапана золотникового типу, на фіг 3 схематичне вирішення блока клапанів, на фіг 4 переріз по А - А на фіг 3, на фіг 5 - схематичне вирішення блока керування, на фіг 6 - діаграма зміни тиску в секції манжети при здійсненні масажу за програмою поширення масажної хвилі від першої секції до останньої, на фіг 7 - діаграма зміни тиску в секції манжети при здійсненні масажу в режимі пульсації та поширенні масажної хвилі від першої секції до останньої Наведені креслення та приклад конкретного виконання пристрою ні в якому разі не обмежують обсяг правової охорони, визначений формулою винаходу, а лише пояснюють його суть Пристрій для пневматичного масажу містить компресор 1, ресивер 2 тиску, встановлений на вихідному патрубку компресора, вакуум-насос З, ресивер 4 вакууму, встановлений на вхідному патрубку вакуум-насоса Можливе виконання пристрою, коли компресор одночасно виконує роль вакуум-насоса Для цього вихід ресивера 4 вакууму встановлюють на патрубку всмоктування компресора, як показано на фіг 1 Ресивери 2 і 4 містять регулятори 5 та 6, ВІДПОВІДНО, тиску та вакууму На ресивері тиску встановлений обмежувач 7 тиску для додержання техніки безпеки і автоматичного скидання тиску у випадку його перевищення через несправність пристрою Механічний вплив на тіло людини створюють секції манжет і присмоктувачі В наведеному прикладі пристрій містить один присмоктувач 8 і одну манжету 9, яка складається з десяти секцій 10 (10-1-10-ю) і засобу для фіксації на ТІЛІ ЛЮДИНИ (на фігурах креслень не показаний) Присмоктувач 8 сполучений трубкою з ресивером 4 вакууму через поєднанння його з додатковим входом 11, виконаним в ресивері Утворення тиску та вакууму в секціях манжет здійснюють через встановлені в пристрої керовані секційні клапани 12 та магістральні керовані клапани 13 і 14 КІЛЬКІСТЬ секційних клапанів 12 (12і-12ю) відповідає КІЛЬКОСТІ секцій манжети Кожна секція 10 (10-і10-ю) манжети поєднана трубкою з вихідним каналом 15 (15і-15ю) ВІДПОВІДНОГО секційного клапана 12 (12і-12ю) Кожний секційний клапан має додатковий канал 16 (16і-16ю), сполучений з атмосферою і виконаний з можливістю його сполучення з вихідним каналом 15 (15-і-15-ю) клапана Секційні і магістральні клапани виконані конструктивно однаково, за винятком додаткового каналу 16 (16-1-16-ю), що утворений в кожному секційному клапані і відсутній в магістральних клапанах Секційні клапани 12 (12і-12ю) і магістральні клапани 13 і 14 розташовані в єдиному корпусі 17 і утворюють єдиний блок клапанів Всередині блока вхідний канал 18 магістрального клапана 14 і ВХІДНІ канали 19 (19-і19-ю) секційних клапанів та вихідний канал 20 магістрального клапана 13 об'єднані в один загальний вхідний канал 21 Відносно інших 52821 елементів пристрою блок клапанів встановлений таким чином, що вихідний канал 22 клапана 14 сполучений з вхідним патрубком ресивера 4 вакууму, вхідний канал 23 клапана 13 сполучений з вихідним патрубком ресивера 2 тиску, а ВИХІДНІ канали секційних клапанів 15 (15і-15ю) сполучені, як вказано вище, з секціями манжет Клапани в корпусі блока клапанів розташовані так, що вісь вихідного каналу кожного секційного клапана, вісь вихідного каналу 22 магістрального клапана 14 та вісь вхідного каналу 23 магістрального клапана 13 розташовані перпендикулярно осі загального вхідного каналу 21 на відстані від неї і поєднані з загальним вхідним каналом 21 проточками 24, виконаними таким чином, що вісь кожної проточки 24 в горизонтальній площині перпендикулярна осі загального вхідного каналу 21, а у вертикальній площині перпендикулярна осі ВІДПОВІДНОГО ВИХІДНОГО каналу 15 (15і-15ю) кожного з секційних 12 (12-1-12-ю) чи магістрального 14 клапанів або вхідного каналу 23 магістрального клапана 13 Проточка 24 кожного клапана перекрита від сполучення ВІДПОВІДНИХ каналів між собою запірним органом 25, вісь якого збігається з віссю проточки 24, і який складається з рухомого 26 і нерухомого 27 стаканів, розташованих один за одним у розточці корпуса на відстані і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину 29, всередині якої встановлена пружина ЗО з можливістю притискання торця 28 рухомого стакана до отвору проточки 24, при цьому, ЗОВНІШНІЙ діаметр рухомого стакана 26 менший за діаметр розточки корпуса Рухомий стакан 26 виконаний з феромагнітного матеріалу, а на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку індуктивності 31 Вона встановлена над запірним органом таким чином, що останній є для котушки індуктивності осердям Крім того, на торці нерухомого стакана кожного секційного клапана виконано наскрізний отвір 32 (32і-32іо), а зазначені додаткові канали 16 (16-1-16-ю), сполучені з ВІДПОВІДНИМ зазначеним наскрізним отвором Пристрій містить також блок керування 33, призначений для керування клапанами 12 (12і-12ю), 13 і 14, які мають входи керування, ВІДПОВІДНО 34 (34і-34ю), 35, 36, пов'язані з виходами блока 33 керування Присмоктувач 8 містить додатковий наскрізний канал (на фігурах креслень не показаний), який сполучає його порожнину з атмосферою На ЗОВНІШНІЙ поверхні присмоктувача встановлений рухомо з можливістю перекриття поперечного перерізу каналу перекривач (на фігурах креслень не показаний) Перекривач може мати будь-яке загальновідоме конструктивне виконання, наприклад, може бути виконаний у вигляді пластинки, яка приводиться в дію за допомогою механічного або електромагнітного або гідравлічного перетворювача Можливо здійснювати перекривання отвору додаткового каналу присмоктувача будь-яким підручним засобом, можливо, навіть рукою Пристрій містить також засіб 37 для магнітотерапм, виконаний у вигляді котушки індуктивності з осердям та стрічковими 10 магнітоводами, сполучений з блоком керування через вхід 38 керування, та засіб для теплотерапм, що являє собою електронагрівач у вигляді килимка (на фігурах креслень не показаний) Блок 33 керування містить генератор 39 тактових імпульсів, який формує прямокутні електричні імпульси заданої частоти, таймер 40 для відліку часу і формування сигналу закінчення сеансу, блок 41 зупинника, блок 42 керування магістральними клапанами, блок 43 керування секційними клапанами, блок 44 керування компресором-вакуум-насосом, який має вхід 45 керування, блок 46 керування засобом 37 магнітотерапм для синхронного вмикання його разом з ВІДПОВІДНОЮ секцією манжети за визначеною програмою Програму масажу задають перемикачами, розташованими на панелі 47 керування Пристрій може працювати як в ручному, так і в автоматичному режимах При цьому він може здійснювати такі програми масажу поширення масажної хвилі від першої секції до останньої і навпаки, циклічне поширення масажної хвилі, при якому у одному циклі масажна хвиля поширюється від одного кінця манжети до другого, а у другому циклі має зворотний напрямок, пульсуючий масаж тиском, баночний масаж, вакуумний масаж, пульсуючий вакуумний масаж, знакозмінний масаж, масаж з розігріванням ділянки тіла, яку піддають масажу, масаж з впливом низькочастотним магнітним полем Вибирають і задають за допомогою перемикачів на панелі 47 керування програму проведення масажу, наприклад, програму "прямої хвилі", тобто поширення масажної хвилі від першої секції до останньої При натисканні кнопки "пуск" сигнал від блоку 41 зупинника надходить на вхід блока 44 керування компресором-вакуум-насосом, на таймер 40 і входи блоків 42 і 43 керування магістральними 13,14 та секційними 12 (12і-12ю) клапанами, ВІДПОВІДНО БЛОК 44 керування компресором-вакуум-насосом вмикає компресорвакуум-насос Компресор-вакуум-насос здійснює відсмоктування повітря з ресивера 4 вакууму і одночасно нагнітає повітря в ресивер 2 тиску Ресивери 2 і 4 створюють стабільність тиску і, ВІДПОВІДНО, вакууму в системі Ввімкнутий генератор 40 тактових імпульсів генерує імпульси, які надходять на вхід таймера 40, входи блоків 42 та 43 керування магістральними та секційними клапанами, ВІДПОВІДНО Закріплюють манжету 9 на ТІЛІ пацієнта Залежно від заданої програми сигналом з блока 42 керування магістральними клапанами, що подається на вхід керування магістрального клапана 13, пропускають струм по витках котушки 31 індуктивності, створюють є рс , яка втягає осердя, тобто рухомий стакан 26, що перекриває проточку 24 і сполучає вхідний канал 23 клапана 13 з вихідним каналом 20 і таким чином підводить тиск до об'єднаного загального вхідного каналу 21 Сигнал з блоку 43 керування секційними клапанами, поданий на вхід 15-і клапана 12-і, згідно заданої програми, відкриває названий клапан аналогічно вищеописаному відкриванню клапана 12 13 (Якщо програмою задано відкривання другого, четвертого, шостого 52821 12 11 клапана, або інша ПОСЛІДОВНІСТЬ, клапан Ї2і не неповного його скидання Величину скидання спрацьовує, а відкривається заданий програмою тиску задають за часом сполучення порожнини клапан) Повітря під тиском заповнює секцію 10і, секції з атмосферою, вибираючи час перебування передаючи дію тиску на тіло пацієнта Через клапана у закритому стані, коли секція манжети визначений таймером 40 проміжок часу з виходу сполучена з атмосферою 34і керування сигнал знімається, а на вхід 34г Здійснення масажу без необхідності керування наступного клапана 12г, визначеного перемикання магістральних клапанів є великою програмою, приходить сигнал на вмикання перевагою заявленого пристрою над відомими Рухомий стакан 20г переміщується вправо, Магістральні клапани перемикають "на вакуум" поєднуючи ресивер тиску з порожниною секції 102 тільки у разі необхідності термінового Повітря під тиском від ресивера 2 через клапан 13 спустошення порожнини секції Для цього клапан надходить в другу визначену програмою секцію 13 необхідно вимкнути, знявши сигнал з входу 35 10г манжети 9 Тиск в секції 102 підвищується При його керування, а клапан 14 ввімкнути, подавши закриванні клапана 12і рухомий стакан 26і під сигнал на вхід 36 керування Секційні клапани при дією тиску пружини ЗО вертається на попереднє цьому залишаються відкритими В ручному режимі місце, тобто переміщується вліво, закриваючи перемикання клапанів виконує оператор Можливо отвір проточки 24, і відкриває шлях для задати напівавтоматичний режим масажу Тоді сполучення порожнини секції 10і з порожниною перемикання клапанів 12 можна здійснювати за нерухомого стакана 27, яка постійно сполучається допомогою блока 43 керування, а перемикання з атмосферою через отвори каналів 16 (16і-16ю) і клапанів 13 і 14, і зміну режиму масажу здійснює 32 (32і-322) Тиск у секції 10і поступово оператор Масаж можна здійснювати всіма знижується до атмосферного (За іншою секціями манжети, можна вилучити з дії декілька програмою клапан 12і може залишатись секцій, можна працювати однією секцією відкритим Тоді ТИСК В секції манжети залишається Присмоктувач 8 може викопувати точковий масаж незмінним) Після закінчення встановленого разом з дією секцій манжети, а може працювати програмою проміжку часу клапан 11j окремо Для цього його встановлюють у перекривається завдяки зникненню сигналу із необхідному положенні на ТІЛІ пацієнта і входу 342 керуваніш клапана 12г, а відкривається притискають Вакуум фіксує присмоктувач на ТІЛІ клапан 12з через появу сигналу на вході 34з Наскрізний канал присмоктувача при цьому має Пристрій відпрацьовує аналогічним чином весь бути закритий перекривачем Регулюючи цикл Одночасно із зняттям тиску в порожнині перекриття каналу перекривачем, регулюють десятої манжети в дію без затримки знову входить величину вакууму в порожнині присмоктувача перша секція 3 графіка на фіг 6 можна бачити, що Якщо програмою проведення масажу перехід на другий цикл не потребує додаткового передбачено вплив магнітної дії разом з дією перемикання магістральних клапанів однієї або декількох секцій манжети, задають ПОСЛІДОВНІСТЬ перемикання секційних клапанів у програму через блок керування на синхронне режимі пульсації наглядно наведена на фіг 7 вмикання засобу 37 для магнітотерапм разом з Режим пульсації під час масажу без перемикання поданням тиску у відповідну секцію При магістральних клапанів можна легко створювати, необхідності попереднього розігрівання перед задавши через таймер 40 проміжки часу подання масажем ділянки тіла пацієнта, вмикають з пульта тиску в секції (одночасного або почергового керування електронагрівач залежно від завдання) і менші проміжки часу 13 52821 air 3 flJUUUUUUUUUimUUUUULJllUU^ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 14
