Роздавач комбікормів з індивідуальним дозуванням

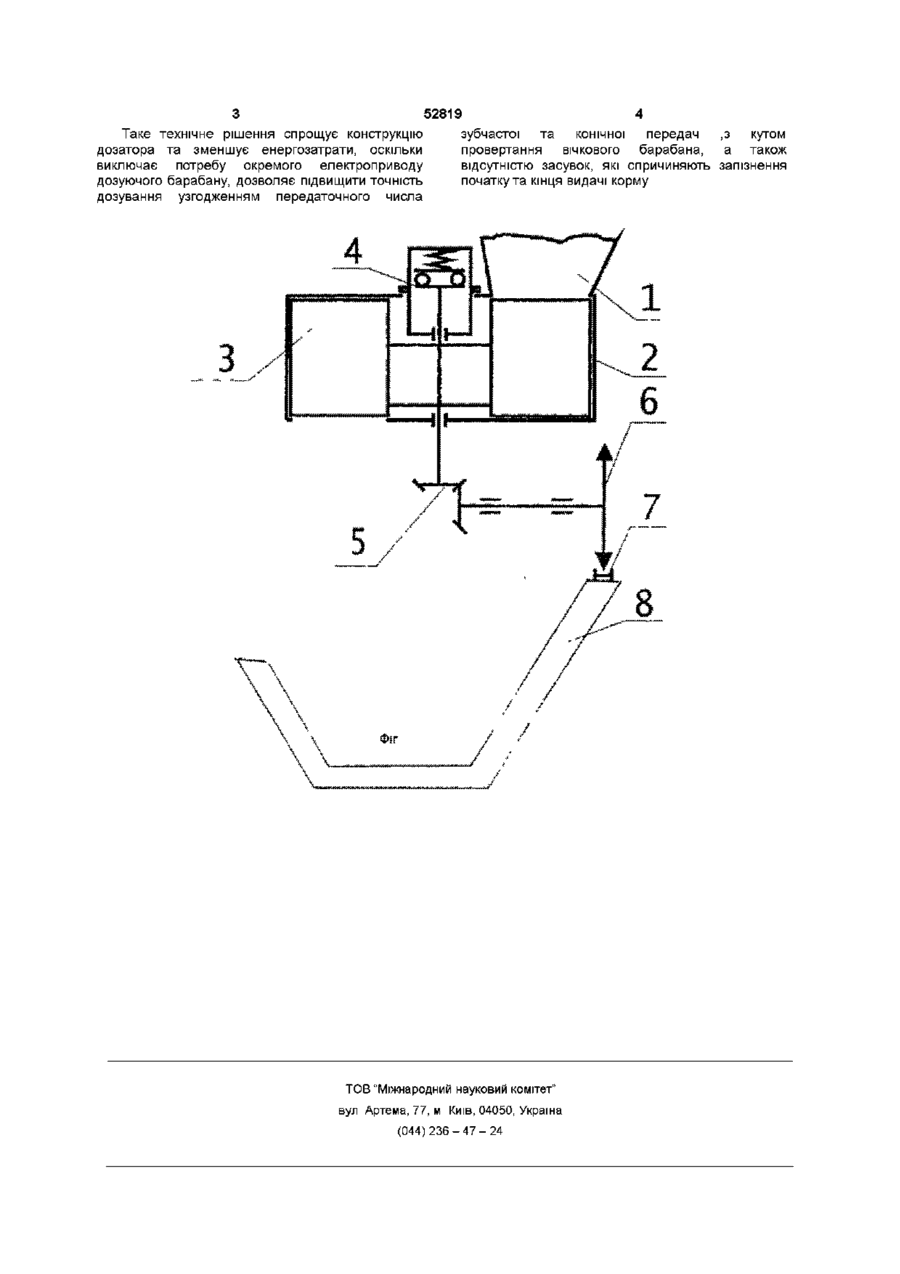

Роздавач комбікормів з індивідуальним дозуванням, що складається з бункера, дозуючого вічкового барабана з вертикальною віссю обертання та механізму приводу, який відрізняється тим, що вічка дозуючого барабана мають отвори зверху і знизу, привід виконаний від штифтів, встановлених горизонтально на задній Винахід відноситься до сільськогосподарського виробництва і може бути використаний для диференційовано нормованої видачі концентрованих та комбінованих кормів тваринам Відомий роторно-лопатєвий дозатор (Механизация раздачи кормов /А П Конаков, Ю Н Юдаев, Р Е Козин - М Агропромиздат, 1989 174с), що має нерухому і рухому обійчатки з можливістю зміни общему дози Механізми приводу та зміни положення рухомої обійчатки суттєво ускладнюють конструкцію дозатора, а керування ними за допомогою кінцевих вимикачів в результаті певного запізнення спрацьовування порушує точність видачі Відомий також кормораздавач-дозатор (асСРСР №1576080, кл А01 К5 00, 1988), дозуючий механізм якого має лопатевий барабан з вічками, з автономним електроприводом, над яким обертається крильчатка для примусового завантаження вічок Норма видачі корму регулюється часом відкриття заслінки, яка перекриває вивантажувальний отвір, що не забезпечує високої точності дозування Крім того, наявність електроприводу барабана ускладнює конструкцію дозатора і підвищує енергоємкість процесу процесу Завдання винаходу - підвищення точності дозування та зменшення енергомісткості дозатора Поставлене завдання вирішується тим, що вічка дозуючого барабана мають отвори зверху і знизу, механізм приводу виконаний від штифтів, встановлених горизонтально на задній СТІНЦІ ГОДІВНИЦЬ, СТІНЦІ годівниць, а КІЛЬКІСТЬ зубців зубчастого колеса механізму приводу кратна числу барабана вічок а КІЛЬКІСТЬ зубців зубчастого колеса механізму приводу кратне числу вічок барабана Вертикальне розташування осі обертання дозуючого барабана дає можливість зменшити поверхню тертя корму по дає корпусу, а обмежені з чотирьох сторін вічка - усунути тертя корму по бокових стінках Привід від штифтів, встановлених на ГОДІВНИЦІ, виключає потребу додаткового електроприводу дозуючого барабана Крім того, зміною КІЛЬКОСТІ штифтів забезпечується регулювання норми видачі На кресленні наведена конструктивна схема дозатора Роздавач складається з бункера 1, корпусу дозатора 2, вічкового барабана 3 з фіксуючим механізмом 4, конічної передачі 5 та зубчастого колеса 6, яке контактує з штифтами 7, горизонтально встановленими на задній СТІНЦІ ГОДІВНИЦІ 8 Дозатор працює таким чином Корм з бункера 1 під дією сил тяжіння надходить до вічок барабана 3 Під час руху кормороздавача вздовж годівниць 8 зубчасте колесо 6 перекачується по штифтах 7 і за допомогою конічної передачі 5 обертає вічковий барабан 3 Регулювання норми видачі корму для кожної корови здійснюється зміною КІЛЬКОСТІ штифтів 7 встановлених на ГОДІВНИЦІ 8 Залежно від їх КІЛЬКОСТІ, за допомогою приводу, барабан З обертається на певний кут і над вивантажувальним отвором проходить визначена КІЛЬКІСТЬ вічок Під час проходження вічок над вивантажувальним отвором корм під дією сил тяжіння висипається у годівницю 8 О 00 ю 52819 Таке технічне рішення спрощує конструкцію дозатора та зменшує енергозатрати, оскільки виключає потребу окремого електроприводу дозуючого барабану, дозволяє підвищити точність дозування узгодженням передаточного числа зубчастої та конічної передач ,з кутом провертання вічкового барабана, а також відсутністю засувок, які спричиняють запізнення початку та кінця видачі корму ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
