Ємність для упаковки двох компонентів

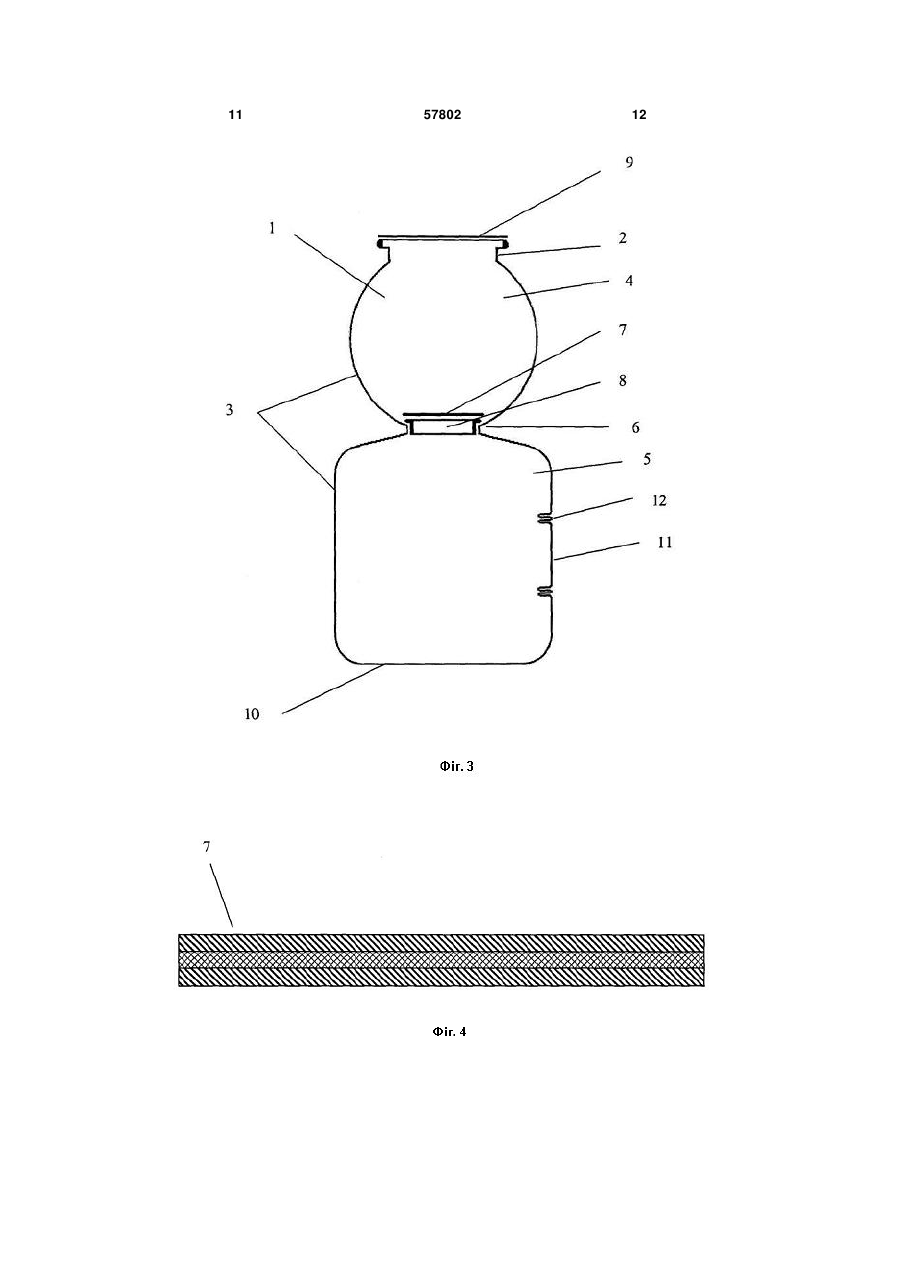

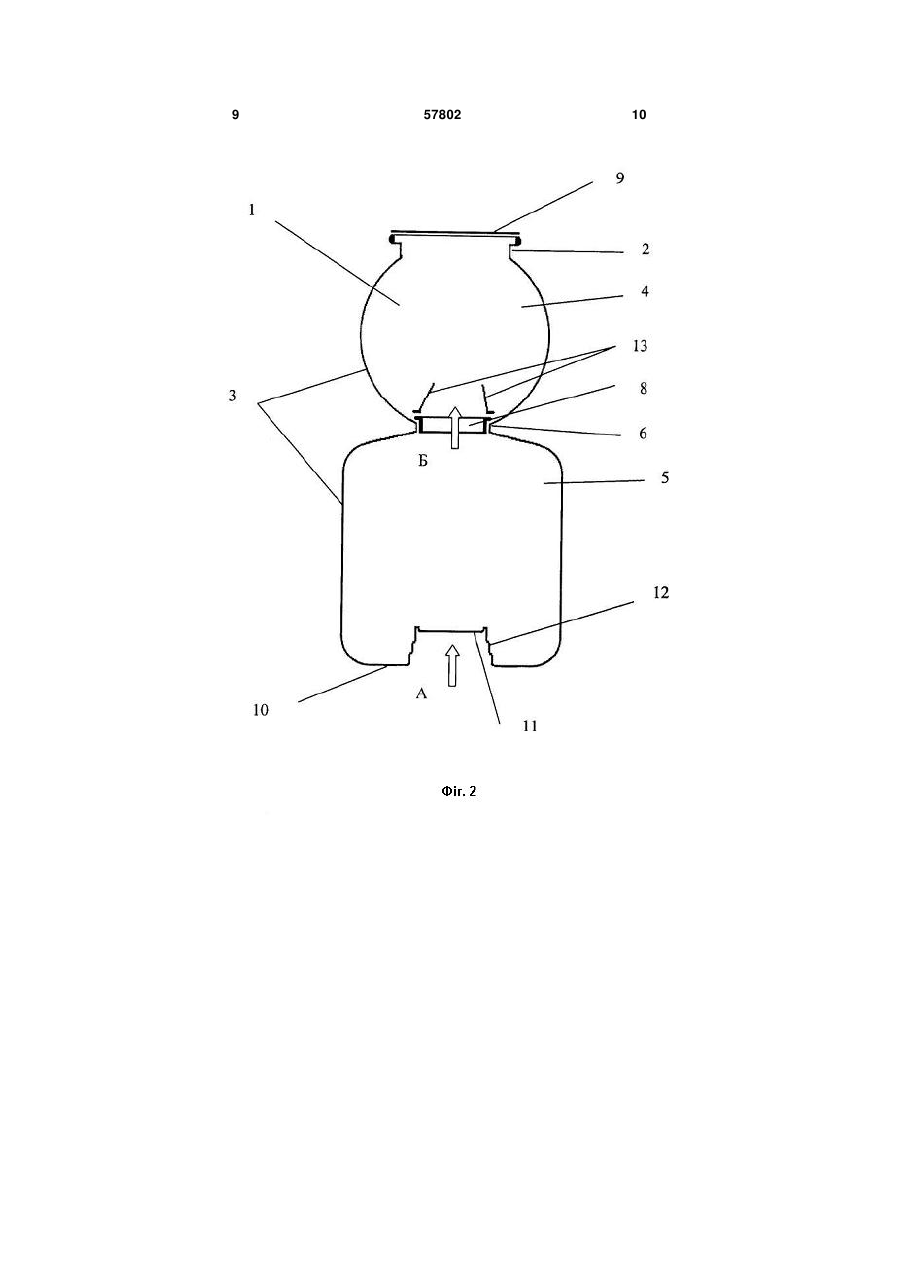

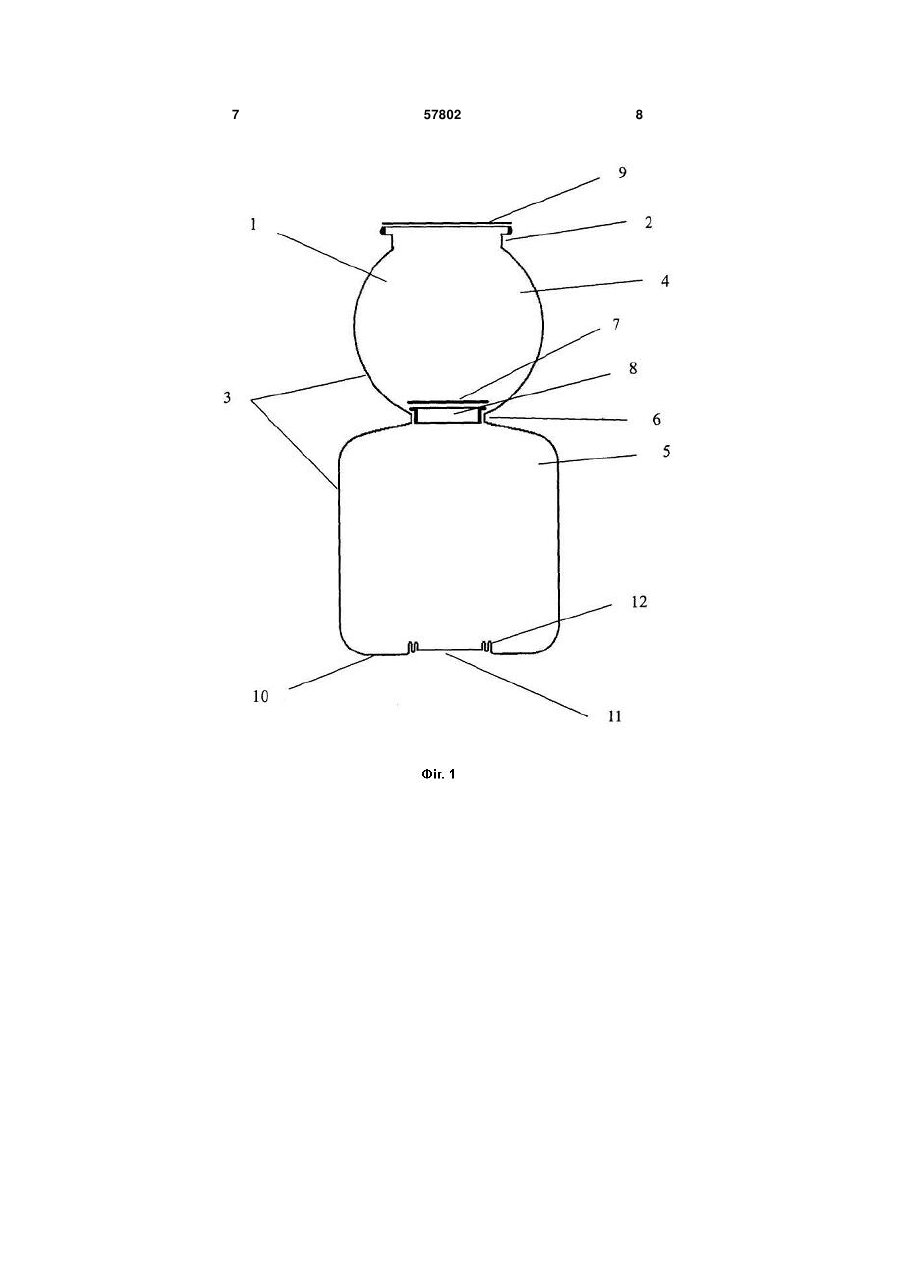

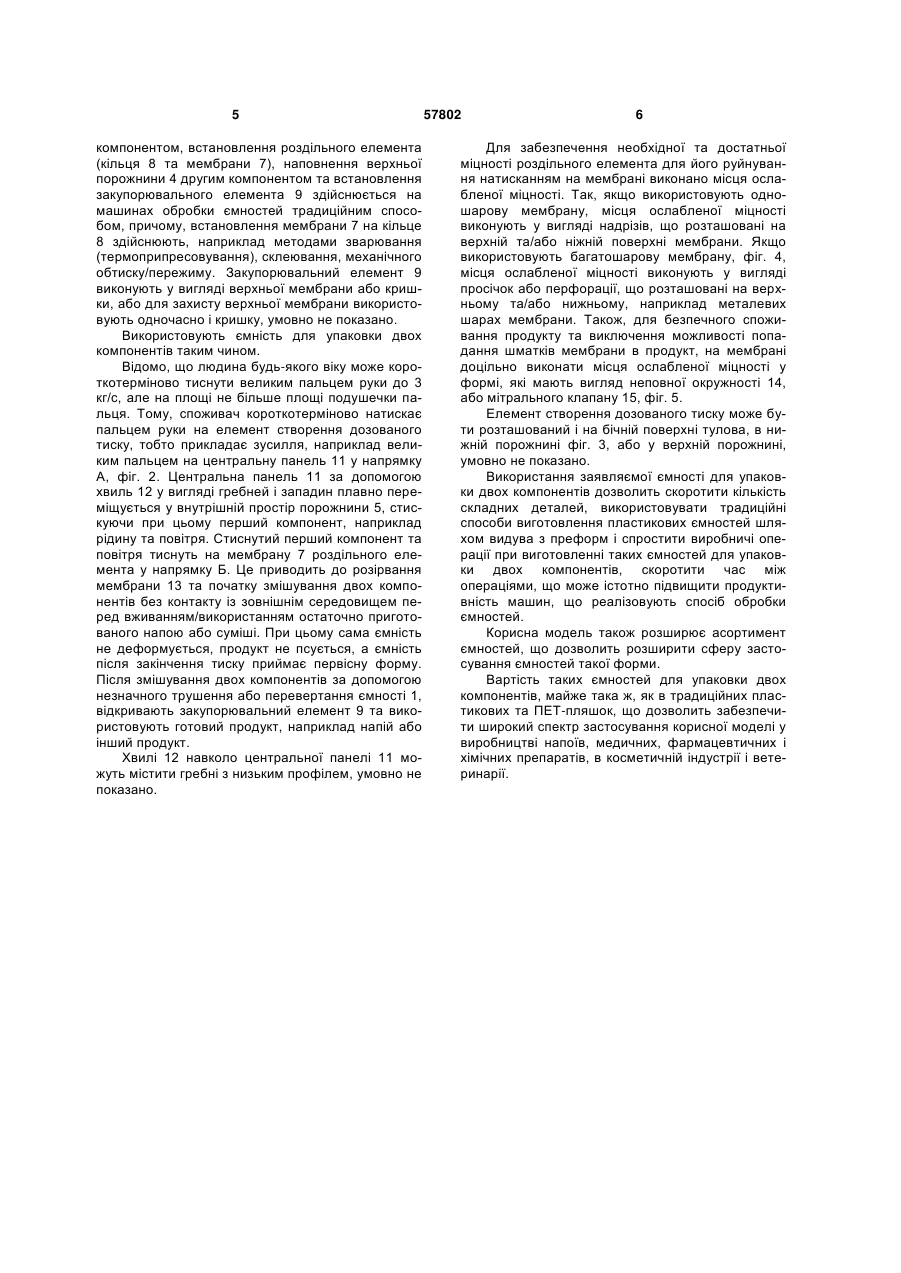

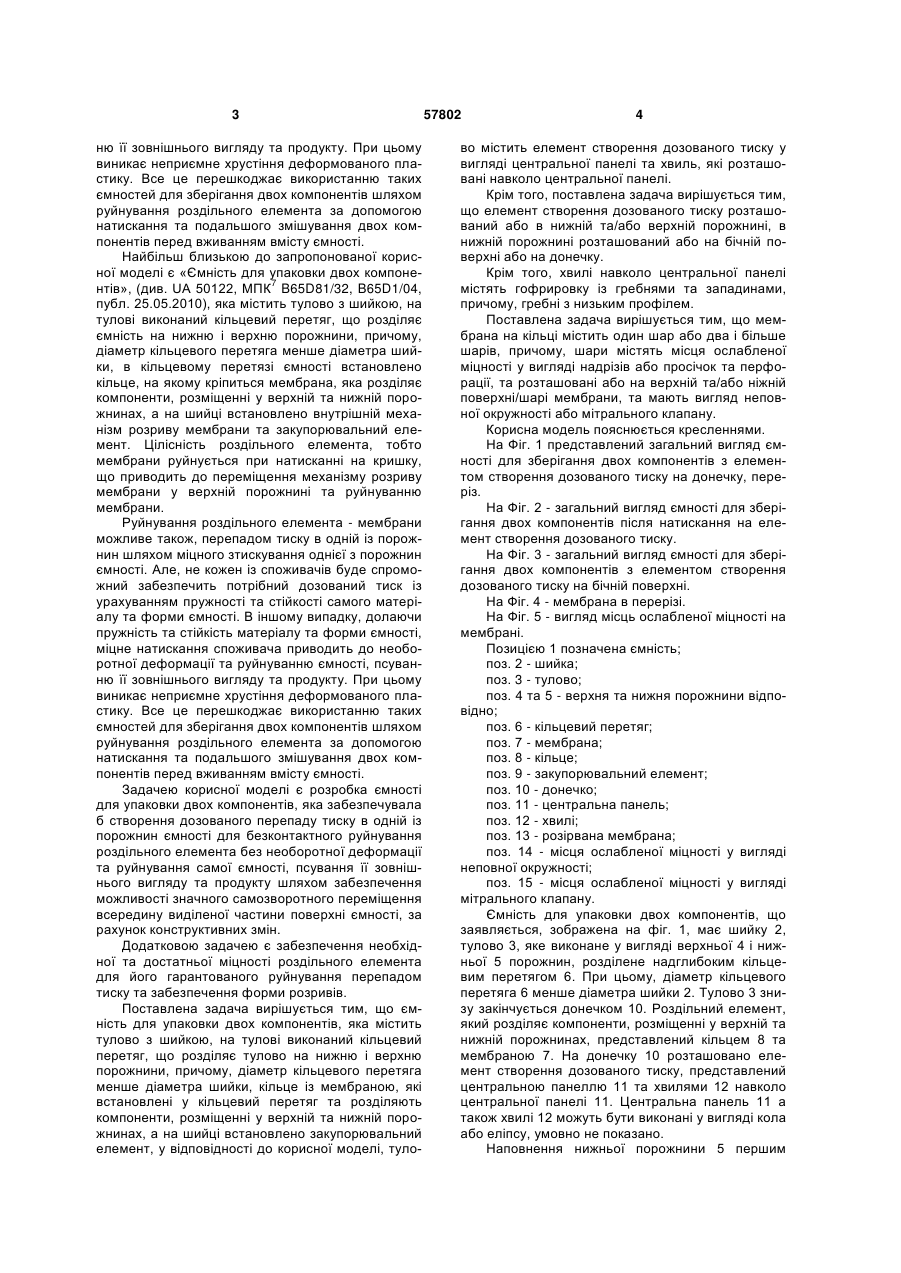

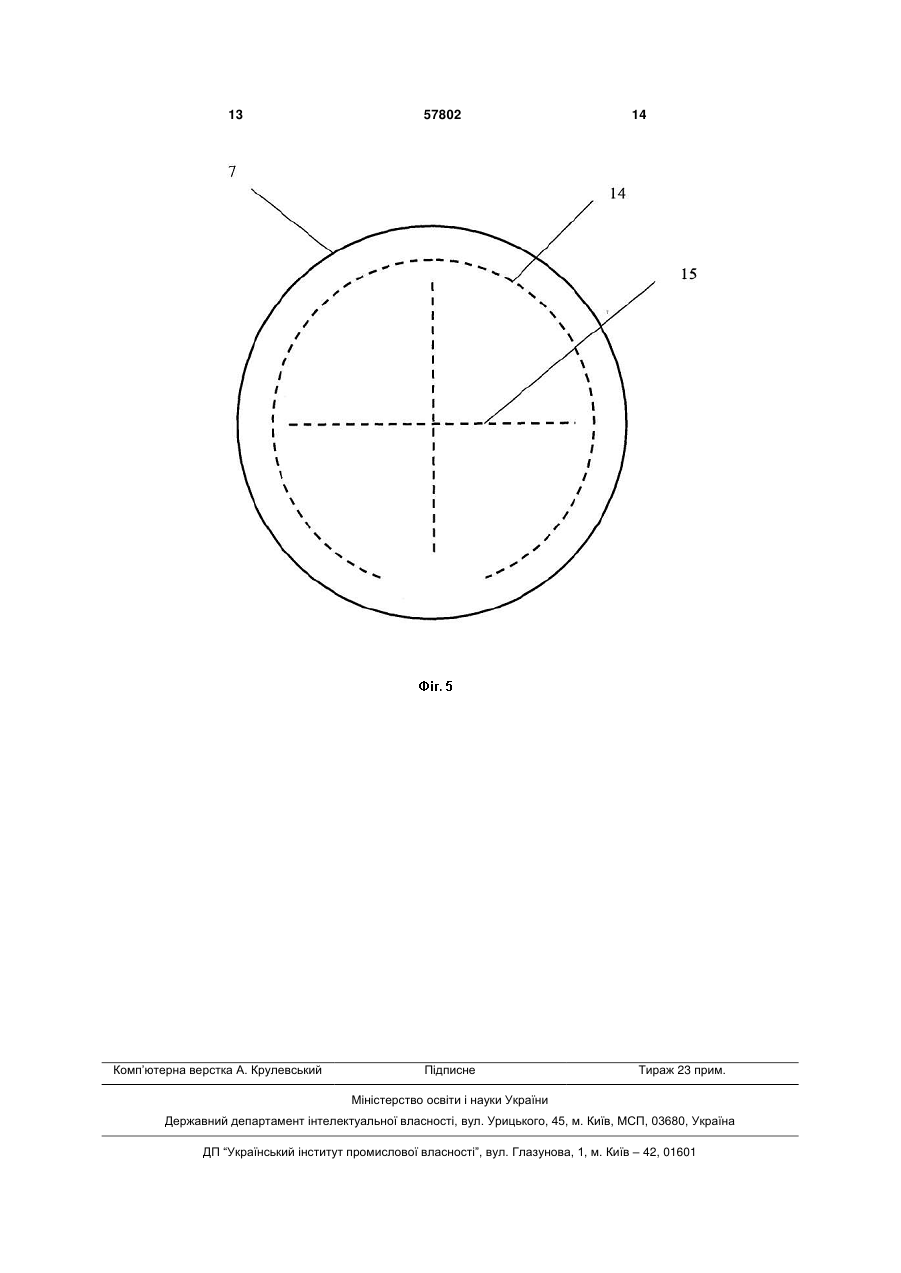

1. Ємність для упаковки двох компонентів, яка містить тулово з шийкою, на тулові виконаний кільцевий перетяг, що розділяє тулово на нижню і верхню порожнини, причому діаметр кільцевого перетяга менше діаметра шийки, кільце із мембраною, які встановлені у кільцевий перетяг та розділяють компоненти, розміщені у верхній та нижній порожнинах, а на шийці встановлено закупорювальний елемент, яка відрізняється тим, що тулово містить елемент створення дозованого тиску у вигляді центральної панелі та хвиль, які розташовані навколо центральної панелі. 2. Ємність для упаковки двох компонентів за п. 1, яка відрізняється тим, що елемент створення дозованого тиску розташований або в нижній та/або верхній порожнині. 3. Ємність для упаковки двох компонентів за п. 1, яка відрізняється тим, що елемент створення дозованого тиску в нижній порожнині розташований або на бічній поверхні, або на денці. U 2 (19) 1 3 ню її зовнішнього вигляду та продукту. При цьому виникає неприємне хрустіння деформованого пластику. Все це перешкоджає використанню таких ємностей для зберігання двох компонентів шляхом руйнування роздільного елемента за допомогою натискання та подальшого змішування двох компонентів перед вживанням вмісту ємності. Найбільш близькою до запропонованої корисної моделі є «Ємність для упаковки двох компонентів», (див. UA 50122, МПК7 B65D81/32, B65D1/04, публ. 25.05.2010), яка містить тулово з шийкою, на тулові виконаний кільцевий перетяг, що розділяє ємність на нижню і верхню порожнини, причому, діаметр кільцевого перетяга менше діаметра шийки, в кільцевому перетязі ємності встановлено кільце, на якому кріпиться мембрана, яка розділяє компоненти, розміщенні у верхній та нижній порожнинах, а на шийці встановлено внутрішній механізм розриву мембрани та закупорювальний елемент. Цілісність роздільного елемента, тобто мембрани руйнується при натисканні на кришку, що приводить до переміщення механізму розриву мембрани у верхній порожнині та руйнуванню мембрани. Руйнування роздільного елемента - мембрани можливе також, перепадом тиску в одній із порожнин шляхом міцного зтискування однієї з порожнин ємності. Але, не кожен із споживачів буде спроможний забезпечить потрібний дозований тиск із урахуванням пружності та стійкості самого матеріалу та форми ємності. В іншому випадку, долаючи пружність та стійкість матеріалу та форми ємності, міцне натискання споживача приводить до необоротної деформації та руйнуванню ємності, псуванню її зовнішнього вигляду та продукту. При цьому виникає неприємне хрустіння деформованого пластику. Все це перешкоджає використанню таких ємностей для зберігання двох компонентів шляхом руйнування роздільного елемента за допомогою натискання та подальшого змішування двох компонентів перед вживанням вмісту ємності. Задачею корисної моделі є розробка ємності для упаковки двох компонентів, яка забезпечувала б створення дозованого перепаду тиску в одній із порожнин ємності для безконтактного руйнування роздільного елемента без необоротної деформації та руйнування самої ємності, псування її зовнішнього вигляду та продукту шляхом забезпечення можливості значного самозворотного переміщення всередину виділеної частини поверхні ємності, за рахунок конструктивних змін. Додатковою задачею є забезпечення необхідної та достатньої міцності роздільного елемента для його гарантованого руйнування перепадом тиску та забезпечення форми розривів. Поставлена задача вирішується тим, що ємність для упаковки двох компонентів, яка містить тулово з шийкою, на тулові виконаний кільцевий перетяг, що розділяє тулово на нижню і верхню порожнини, причому, діаметр кільцевого перетяга менше діаметра шийки, кільце із мембраною, які встановлені у кільцевий перетяг та розділяють компоненти, розміщенні у верхній та нижній порожнинах, а на шийці встановлено закупорювальний елемент, у відповідності до корисної моделі, туло 57802 4 во містить елемент створення дозованого тиску у вигляді центральної панелі та хвиль, які розташовані навколо центральної панелі. Крім того, поставлена задача вирішується тим, що елемент створення дозованого тиску розташований або в нижній та/або верхній порожнині, в нижній порожнині розташований або на бічній поверхні або на донечку. Крім того, хвилі навколо центральної панелі містять гофрировку із гребнями та западинами, причому, гребні з низьким профілем. Поставлена задача вирішується тим, що мембрана на кільці містить один шар або два і більше шарів, причому, шари містять місця ослабленої міцності у вигляді надрізів або просічок та перфорації, та розташовані або на верхній та/або ніжній поверхні/шарі мембрани, та мають вигляд неповної окружності або мітрального клапану. Корисна модель пояснюється кресленнями. На Фіг. 1 представлений загальний вигляд ємності для зберігання двох компонентів з елементом створення дозованого тиску на донечку, переріз. На Фіг. 2 - загальний вигляд ємності для зберігання двох компонентів після натискання на елемент створення дозованого тиску. На Фіг. 3 - загальний вигляд ємності для зберігання двох компонентів з елементом створення дозованого тиску на бічній поверхні. На Фіг. 4 - мембрана в перерізі. На Фіг. 5 - вигляд місць ослабленої міцності на мембрані. Позицією 1 позначена ємність; поз. 2 - шийка; поз. 3 - тулово; поз. 4 та 5 - верхня та нижня порожнини відповідно; поз. 6 - кільцевий перетяг; поз. 7 - мембрана; поз. 8 - кільце; поз. 9 - закупорювальний елемент; поз. 10 - донечко; поз. 11 - центральна панель; поз. 12 - хвилі; поз. 13 - розірвана мембрана; поз. 14 - місця ослабленої міцності у вигляді неповної окружності; поз. 15 - місця ослабленої міцності у вигляді мітрального клапану. Ємність для упаковки двох компонентів, що заявляється, зображена на фіг. 1, має шийку 2, тулово 3, яке виконане у вигляді верхньої 4 і нижньої 5 порожнин, розділене надглибоким кільцевим перетягом 6. При цьому, діаметр кільцевого перетяга 6 менше діаметра шийки 2. Тулово 3 знизу закінчується донечком 10. Роздільний елемент, який розділяє компоненти, розміщенні у верхній та нижній порожнинах, представлений кільцем 8 та мембраною 7. На донечку 10 розташовано елемент створення дозованого тиску, представлений центральною панеллю 11 та хвилями 12 навколо центральної панелі 11. Центральна панель 11 а також хвилі 12 можуть бути виконані у вигляді кола або еліпсу, умовно не показано. Наповнення нижньої порожнини 5 першим 5 компонентом, встановлення роздільного елемента (кільця 8 та мембрани 7), наповнення верхньої порожнини 4 другим компонентом та встановлення закупорювального елемента 9 здійснюється на машинах обробки ємностей традиційним способом, причому, встановлення мембрани 7 на кільце 8 здійснюють, наприклад методами зварювання (термоприпресовування), склеювання, механічного обтиску/пережиму. Закупорювальний елемент 9 виконують у вигляді верхньої мембрани або кришки, або для захисту верхньої мембрани використовують одночасно і кришку, умовно не показано. Використовують ємність для упаковки двох компонентів таким чином. Відомо, що людина будь-якого віку може короткотерміново тиснути великим пальцем руки до 3 кг/с, але на площі не більше площі подушечки пальця. Тому, споживач короткотерміново натискає пальцем руки на елемент створення дозованого тиску, тобто прикладає зусилля, наприклад великим пальцем на центральну панель 11 у напрямку А, фіг. 2. Центральна панель 11 за допомогою хвиль 12 у вигляді гребней і западин плавно переміщується у внутрішній простір порожнини 5, стискуючи при цьому перший компонент, наприклад рідину та повітря. Стиснутий перший компонент та повітря тиснуть на мембрану 7 роздільного елемента у напрямку Б. Це приводить до розірвання мембрани 13 та початку змішування двох компонентів без контакту із зовнішнім середовищем перед вживанням/використанням остаточно приготованого напою або суміші. При цьому сама ємність не деформується, продукт не псується, а ємність після закінчення тиску приймає первісну форму. Після змішування двох компонентів за допомогою незначного трушення або перевертання ємності 1, відкривають закупорювальний елемент 9 та використовують готовий продукт, наприклад напій або інший продукт. Хвилі 12 навколо центральної панелі 11 можуть містити гребні з низьким профілем, умовно не показано. 57802 6 Для забезпечення необхідної та достатньої міцності роздільного елемента для його руйнування натисканням на мембрані виконано місця ослабленої міцності. Так, якщо використовують одношарову мембрану, місця ослабленої міцності виконують у вигляді надрізів, що розташовані на верхній та/або ніжній поверхні мембрани. Якщо використовують багатошарову мембрану, фіг. 4, місця ослабленої міцності виконують у вигляді просічок або перфорації, що розташовані на верхньому та/або нижньому, наприклад металевих шарах мембрани. Також, для безпечного споживання продукту та виключення можливості попадання шматків мембрани в продукт, на мембрані доцільно виконати місця ослабленої міцності у формі, які мають вигляд неповної окружності 14, або мітрального клапану 15, фіг. 5. Елемент створення дозованого тиску може бути розташований і на бічній поверхні тулова, в нижній порожнині фіг. 3, або у верхній порожнині, умовно не показано. Використання заявляємої ємності для упаковки двох компонентів дозволить скоротити кількість складних деталей, використовувати традиційні способи виготовлення пластикових ємностей шляхом видува з преформ і спростити виробничі операції при виготовленні таких ємностей для упаковки двох компонентів, скоротити час між операціями, що може істотно підвищити продуктивність машин, що реалізовують спосіб обробки ємностей. Корисна модель також розширює асортимент ємностей, що дозволить розширити сферу застосування ємностей такої форми. Вартість таких ємностей для упаковки двох компонентів, майже така ж, як в традиційних пластикових та ПЕТ-пляшок, що дозволить забезпечити широкий спектр застосування корисної моделі у виробництві напоїв, медичних, фармацевтичних і хімічних препаратів, в косметичній індустрії і ветеринарії. 7 57802 8 9 57802 10 11 57802 12 13 Комп’ютерна верстка А. Крулевський 57802 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
