Вузол з’єднання профілів
Номер патенту: 58439
Опубліковано: 11.04.2011
Автори: Кріпак Сергій Аркадійович, Гредунов Євген Валерійович
Формула / Реферат
1. Вузол з'єднання профілів перед установкою елементів заповнення, що містить вертикальні та горизонтальні профілі, що складають між собою через з'єднувальні кронштейни за допомогою кріпильних елементів, який відрізняється тим, що з'єднувальні кронштейни виконані у вигляді хрестоподібної та/або Т-подібної форми та мають суцільне об'ємне тіло.
2. Вузол з'єднання профілів за п. 1, який відрізняється тим, що форма перерізу суцільного об'ємного тіла з'єднувальних кронштейнів виконана у вигляді квадрата, прямокутника, овалу та сферичної форми.
Текст

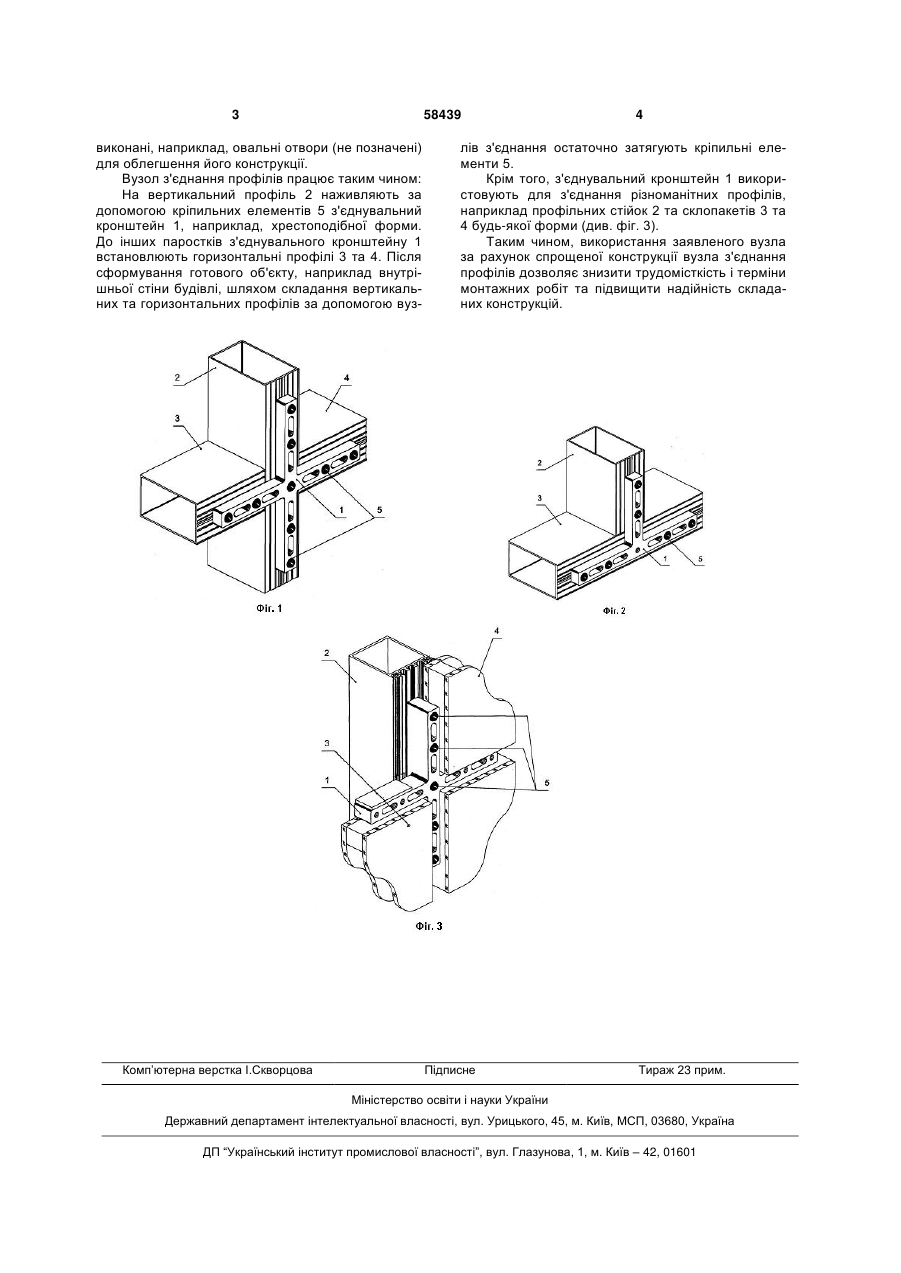

1. Вузол з'єднання профілів перед установкою елементів заповнення, що містить вертикальні та горизонтальні профілі, що складають між собою 3 58439 виконані, наприклад, овальні отвори (не позначені) для облегшення його конструкції. Вузол з'єднання профілів працює таким чином: На вертикальний профіль 2 наживляють за допомогою кріпильних елементів 5 з'єднувальний кронштейн 1, наприклад, хрестоподібної форми. До інших паростків з'єднувального кронштейну 1 встановлюють горизонтальні профілі 3 та 4. Після сформування готового об'єкту, наприклад внутрішньої стіни будівлі, шляхом складання вертикальних та горизонтальних профілів за допомогою вуз Комп’ютерна верстка І.Скворцова 4 лів з'єднання остаточно затягують кріпильні елементи 5. Крім того, з'єднувальний кронштейн 1 використовують для з'єднання різноманітних профілів, наприклад профільних стійок 2 та склопакетів 3 та 4 будь-якої форми (див. фіг. 3). Таким чином, використання заявленого вузла за рахунок спрощеної конструкції вузла з'єднання профілів дозволяє знизити трудомісткість і терміни монтажних робіт та підвищити надійність складаних конструкцій. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of profiles
Автори англійськоюHredunov Yevhen Valeriiovych, Kripak Serhii Arkadiiovych
Назва патенту російськоюУзел соединения профилей
Автори російськоюГредунов Евгений Валериевич, Крипак Сергей Аркадьевич
МПК / Мітки
МПК: E04B 2/90, E06B 1/58, E04B 2/88
Мітки: профілів, вузол, з'єднання
Код посилання
