Оптоелектронний шкальний індикатор

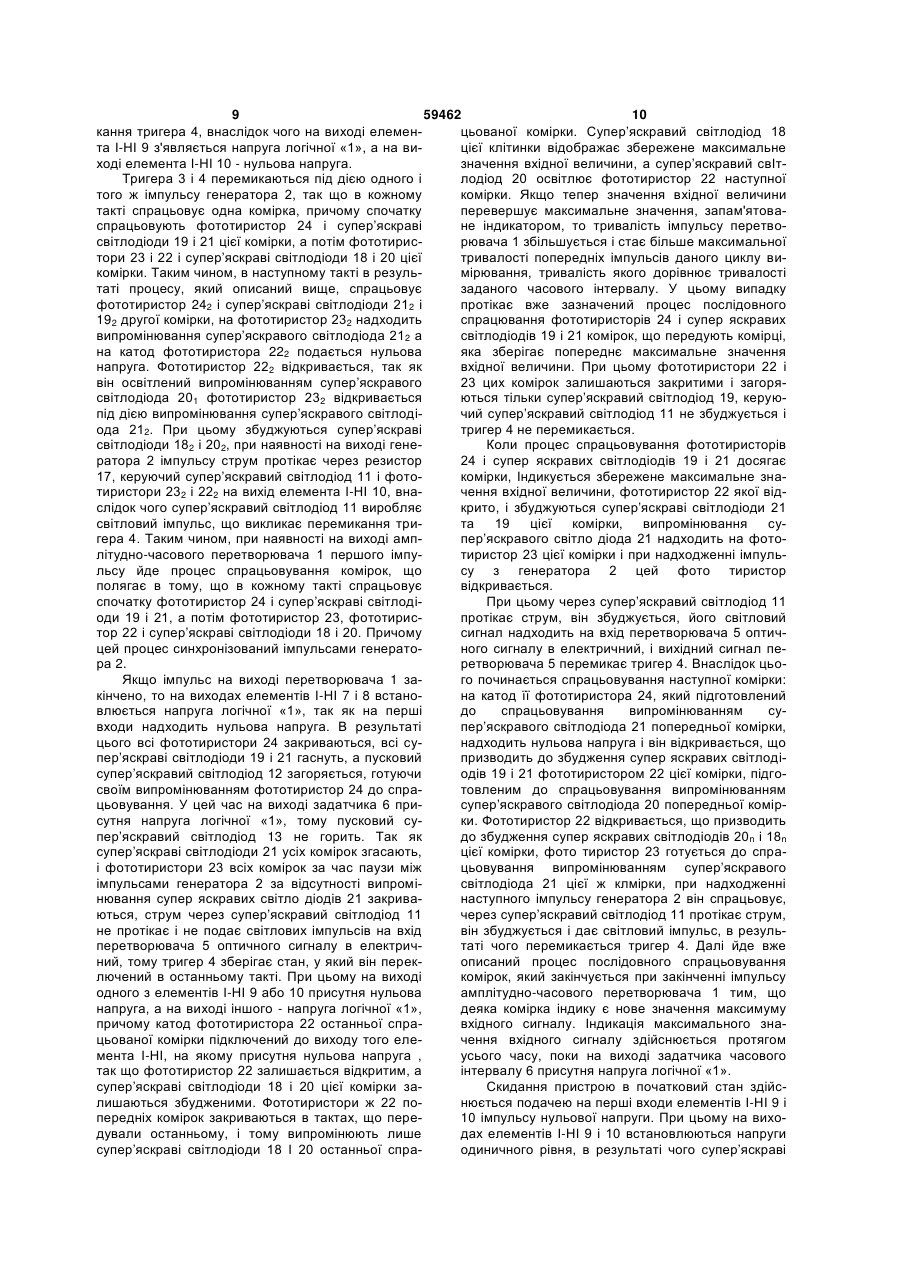

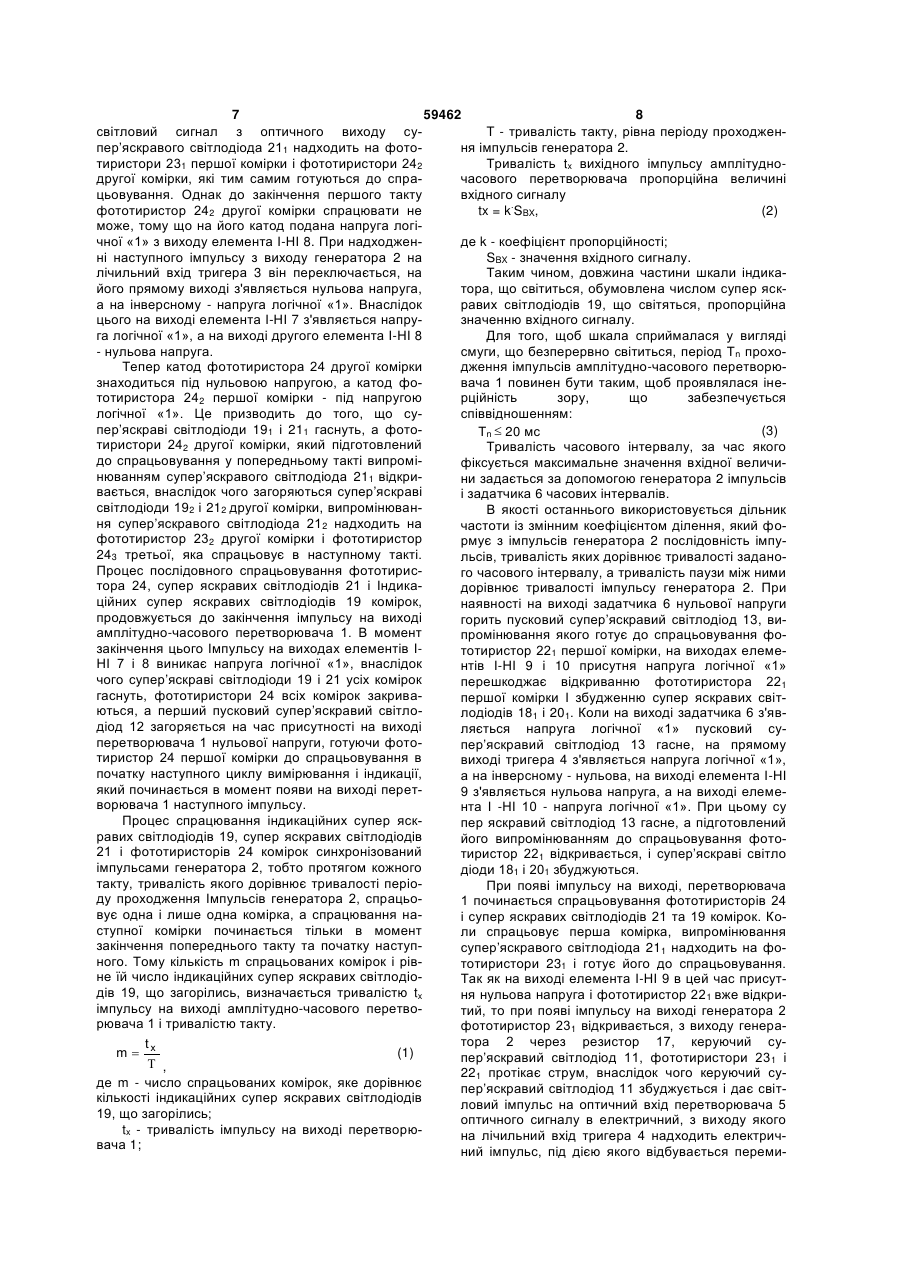

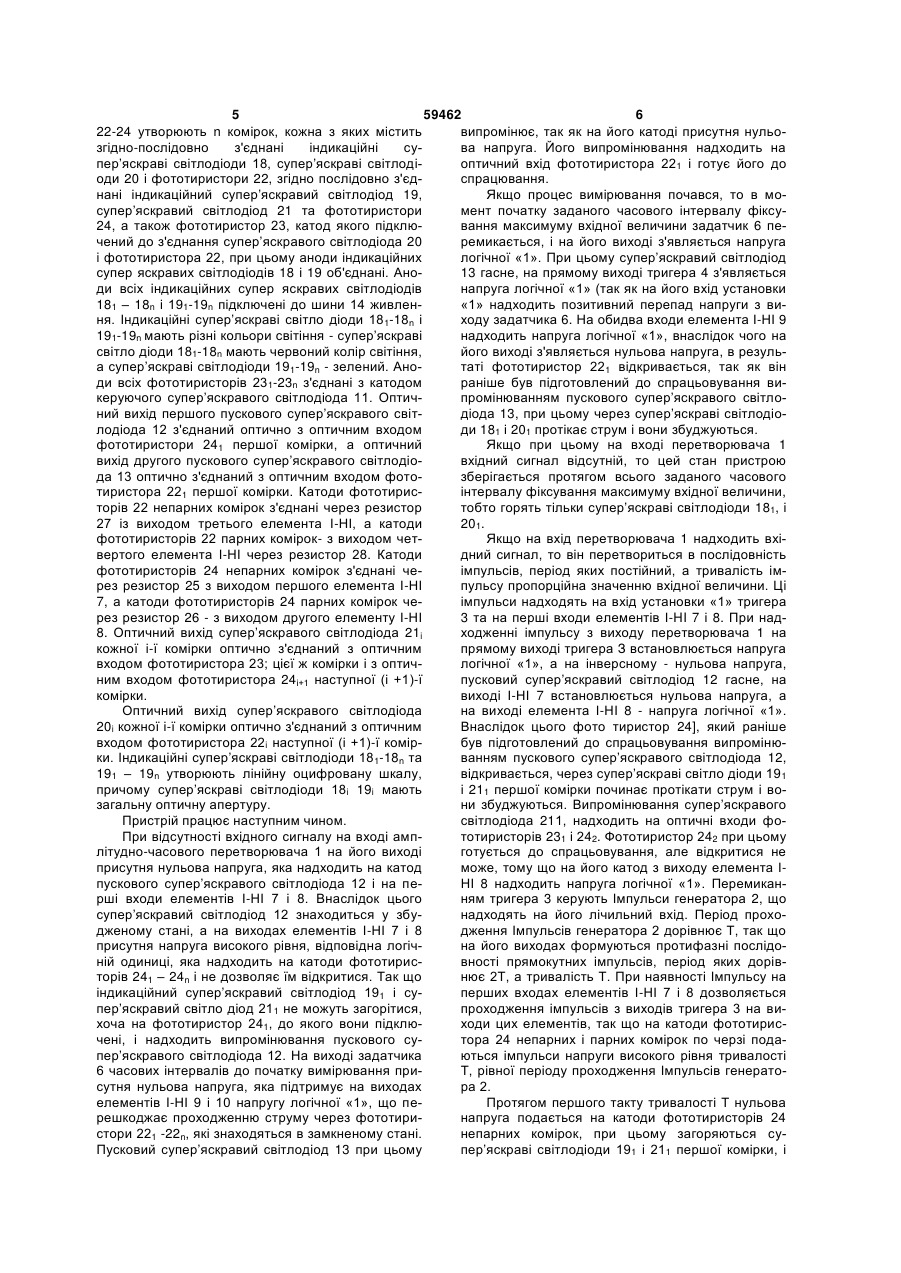

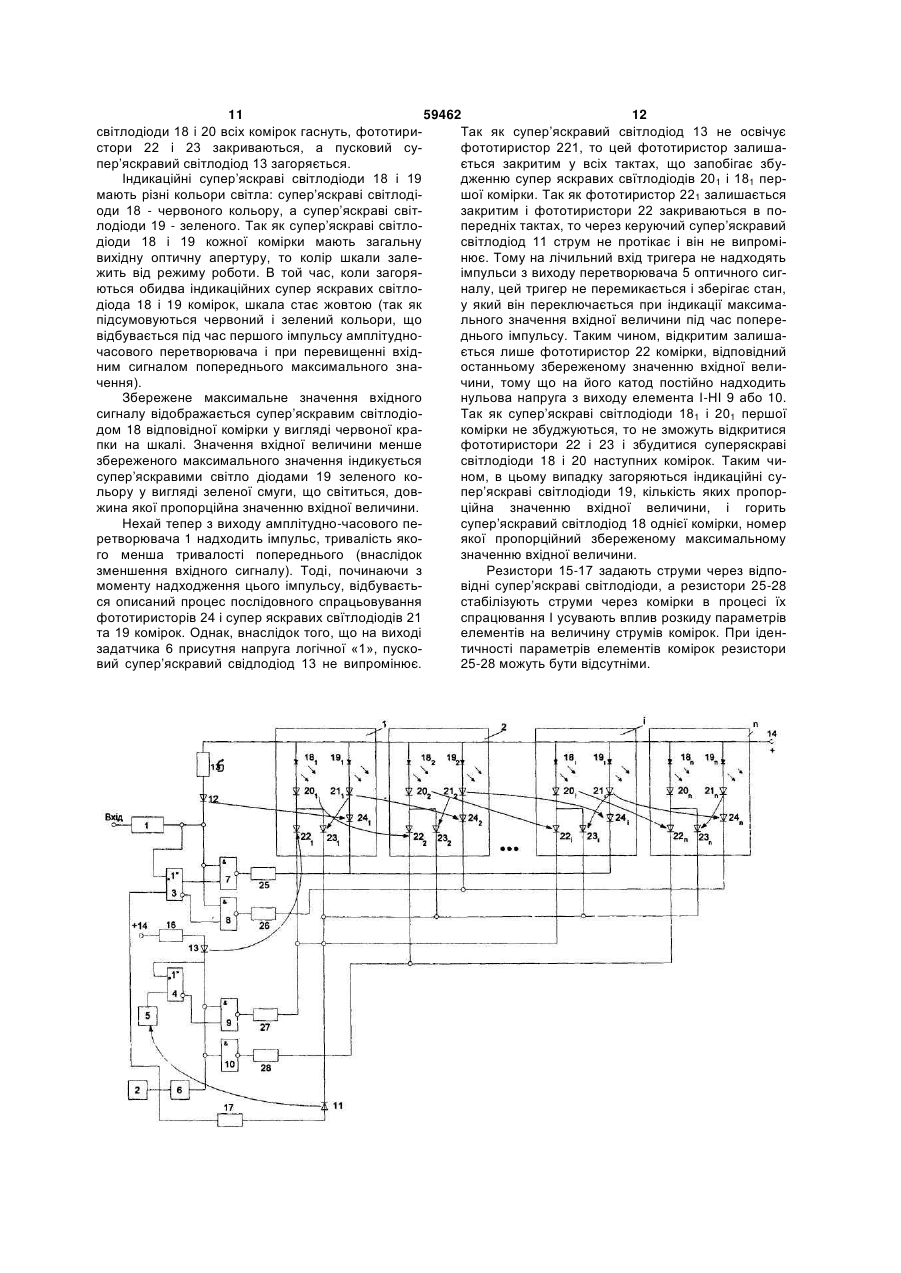

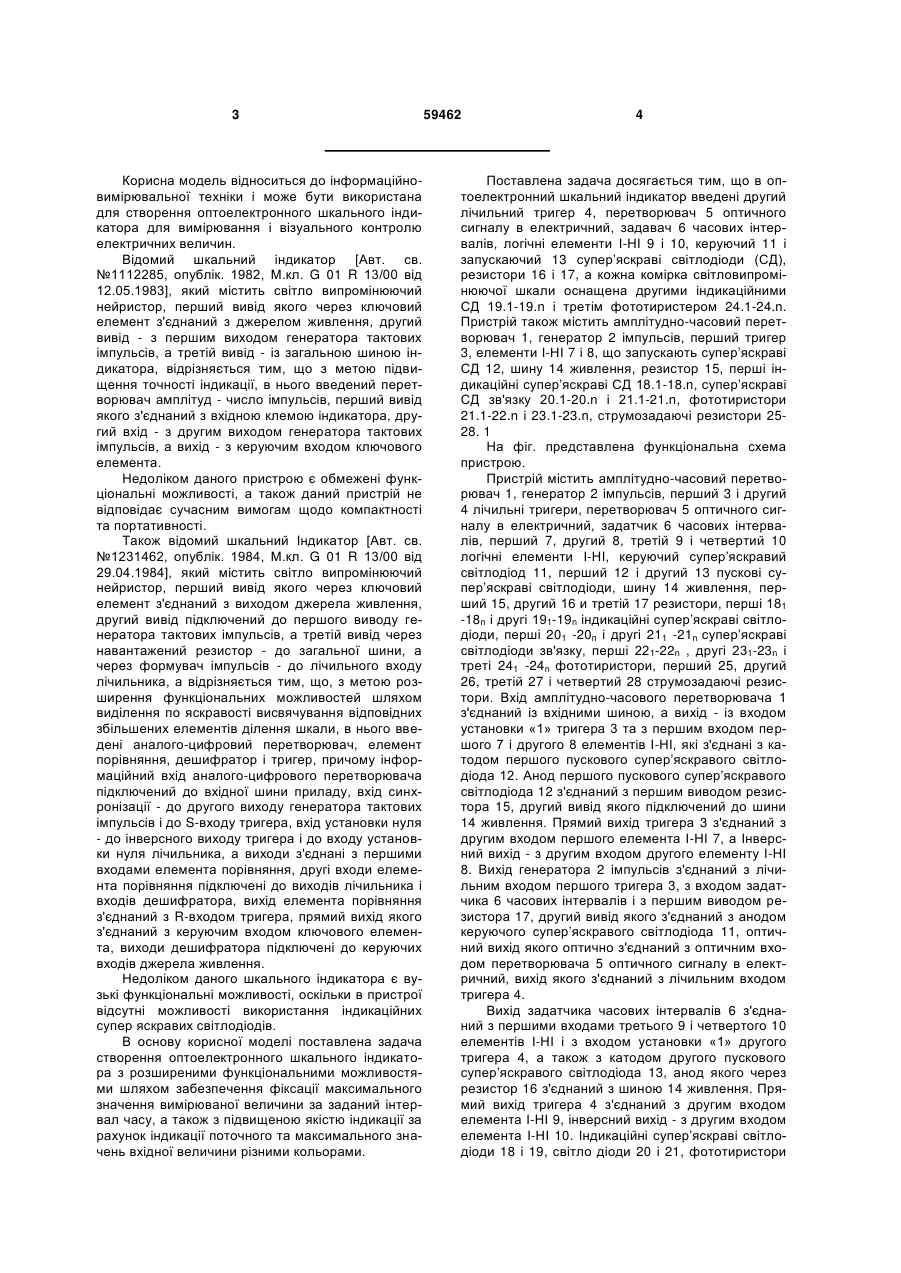

Оптоелектронний шкальний індикатор, який містить амплітудно-часовий перетворювач, вхід якого є входом індикатора, генератор імпульсів, перший лічильний тригер, вхід установки одиниці якого з'єднаний з виходом амплітудно-часового перетворювача, а лічильний вхід - з виходом генератора імпульсів, перший і другий елементи І-НІ, перші входи яких підключені до виходу амплітудно-часового перетворювача, з'єднаного також з катодом першого пускового супер'яскравого світлодіода, анод якого через перший резистор з'єднаний з шиною живлення, другі входи елементів ІНІ підключені відповідно до прямого і інверсного виходів першого лічильного тригера, світловипромінюючу шкалу, яка містить n комірок, до складу кожної з яких входять згідно-послідовно з'єднані перший індикаційний супер'яскравий світлодіод, перший супер'яскравий світлодіод, світлодіод зв'язку і перший фототиристор, а також другий фототиристор і другий супер'яскравий світлодіод зв'язку, перший супер'яскравий світлодіод зв'язку кожної комірки оптично пов'язаний з першим фототиристором наступної комірки, який відрізняється тим, що в нього введені задатчик часових інтервалів, перетворювач оптичного сигналу в електричний, другий лічильний тригер, третій і четвертий елементи І-НІ, керуючий супер'яскравий світлодіод, другий пусковий супер'яскравий світлодіод, другий і третій резистори, а кожна комірка світловипромінюючої шкали забезпечена другим індикаційним супер'яскравим світлодіодом і третім фототиристором, вхід задатчика часових інтервалів з'єднаний з виходом генератора імпульсів, анод другого пускового супер'яскравого світлодіо 2 (19) 1 3 Корисна модель відноситься до інформаційновимірювальної техніки і може бути використана для створення оптоелектронного шкального індикатора для вимірювання і візуального контролю електричних величин. Відомий шкальний індикатор [Авт. св. №1112285, опублік. 1982, М.кл. G 01 R 13/00 від 12.05.1983], який містить світло випромінюючий нейристор, перший вивід якого через ключовий елемент з'єднаний з джерелом живлення, другий вивід - з першим виходом генератора тактових імпульсів, а третій вивід - із загальною шиною індикатора, відрізняється тим, що з метою підвищення точності індикації, в нього введений перетворювач амплітуд - число імпульсів, перший вивід якого з'єднаний з вхідною клемою індикатора, другий вхід - з другим виходом генератора тактових імпульсів, а вихід - з керуючим входом ключового елемента. Недоліком даного пристрою є обмежені функціональні можливості, а також даний пристрій не відповідає сучасним вимогам щодо компактності та портативності. Також відомий шкальний Індикатор [Авт. св. №1231462, опублік. 1984, М.кл. G 01 R 13/00 від 29.04.1984], який містить світло випромінюючий нейристор, перший вивід якого через ключовий елемент з'єднаний з виходом джерела живлення, другий вивід підключений до першого виводу генератора тактових імпульсів, а третій вивід через навантажений резистор - до загальної шини, а через формувач імпульсів - до лічильного входу лічильника, а відрізняється тим, що, з метою розширення функціональних можливостей шляхом виділення по яскравості висвячування відповідних збільшених елементів ділення шкали, в нього введені аналого-цифровий перетворювач, елемент порівняння, дешифратор і тригер, причому інформаційний вхід аналого-цифрового перетворювача підключений до вхідної шини приладу, вхід синхронізації - до другого виходу генератора тактових імпульсів і до S-входу тригера, вхід установки нуля - до інверсного виходу тригера і до входу установки нуля лічильника, а виходи з'єднані з першими входами елемента порівняння, другі входи елемента порівняння підключені до виходів лічильника і входів дешифратора, вихід елемента порівняння з'єднаний з R-входом тригера, прямий вихід якого з'єднаний з керуючим входом ключового елемента, виходи дешифратора підключені до керуючих входів джерела живлення. Недоліком даного шкального індикатора є вузькі функціональні можливості, оскільки в пристрої відсутні можливості використання індикаційних супер яскравих світлодіодів. В основу корисної моделі поставлена задача створення оптоелектронного шкального індикатора з розширеними функціональними можливостями шляхом забезпечення фіксації максимального значення вимірюваної величини за заданий інтервал часу, а також з підвищеною якістю індикації за рахунок індикації поточного та максимального значень вхідної величини різними кольорами. 59462 4 Поставлена задача досягається тим, що в оптоелектронний шкальний індикатор введені другий лічильний тригер 4, перетворювач 5 оптичного сигналу в електричний, задавач 6 часових інтервалів, логічні елементи І-НІ 9 і 10, керуючий 11 і запускаючий 13 супер’яскраві світлодіоди (СД), резистори 16 і 17, а кожна комірка світловипромінюючої шкали оснащена другими індикаційними СД 19.1-19.n і третім фототиристером 24.1-24.n. Пристрій також містить амплітудно-часовий перетворювач 1, генератор 2 імпульсів, перший тригер 3, елементи І-НІ 7 і 8, що запускають супер’яскраві СД 12, шину 14 живлення, резистор 15, перші індикаційні супер’яскраві СД 18.1-18.n, супер’яскраві СД зв'язку 20.1-20.n і 21.1-21.n, фототиристори 21.1-22.n і 23.1-23.n, струмозадаючі резистори 2528. 1 На фіг. представлена функціональна схема пристрою. Пристрій містить амплітудно-часовий перетворювач 1, генератор 2 імпульсів, перший 3 і другий 4 лічильні тригери, перетворювач 5 оптичного сигналу в електричний, задатчик 6 часових інтервалів, перший 7, другий 8, третій 9 і четвертий 10 логічні елементи І-НІ, керуючий супер’яскравий світлодіод 11, перший 12 і другий 13 пускові супер’яскраві світлодіоди, шину 14 живлення, перший 15, другий 16 и третій 17 резистори, перші 181 -18n і другі 191-19n iндикаційні супер’яскраві світлодіоди, перші 201 -20п і другі 211 -21n супер’яскраві світлодіоди зв'язку, перші 221-22n , другі 231-23n і треті 241 -24n фототиристори, перший 25, другий 26, третій 27 i четвертий 28 струмозадаючі резистори. Вхід амплітудно-часового перетворювача 1 з'єднаний із вхідними шиною, а вихід - із входом установки «1» тригера 3 та з першим входом першого 7 і другого 8 елементів І-НІ, які з'єднані з катодом першого пускового супер’яскравого світлодіода 12. Анод першого пускового супер’яскравого світлодіода 12 з'єднаний з першим виводом резистора 15, другий вивід якого підключений до шини 14 живлення. Прямий вихід тригера 3 з'єднаний з другим входом першого елемента І-НІ 7, а Інверсний вихід - з другим входом другого елементу І-НІ 8. Вихід генератора 2 імпульсів з'єднаний з лічильним входом першого тригера 3, з входом задатчика 6 часових інтервалів і з першим виводом резистора 17, другий вивід якого з'єднаний з анодом керуючого супер’яскравого світлодіода 11, оптичний вихід якого оптично з'єднаний з оптичним входом перетворювача 5 оптичного сигналу в електричний, вихід якого з'єднаний з лічильним входом тригера 4. Вихід задатчика часових інтервалів 6 з'єднаний з першими входами третього 9 і четвертого 10 елементів І-НІ і з входом установки «1» другого тригера 4, а також з катодом другого пускового супер’яскравого світлодіода 13, анод якого через резистор 16 з'єднаний з шиною 14 живлення. Прямий вихід тригера 4 з'єднаний з другим входом елемента І-НІ 9, інверсний вихід - з другим входом елемента І-НІ 10. Індикаційні супер’яскраві світлодіоди 18 і 19, світло діоди 20 і 21, фототиристори 5 59462 6 22-24 утворюють n комірок, кожна з яких містить випромінює, так як на його катоді присутня нульозгідно-послідовно з'єднані індикаційні сува напруга. Його випромінювання надходить на пер’яскраві світлодіоди 18, супер’яскраві світлодіоптичний вхід фототиристора 221 і готує його до оди 20 і фототиристори 22, згідно послідовно з'єдспрацювання. нані індикаційний супер’яскравий світлодіод 19, Якщо процес вимірювання почався, то в мосупер’яскравий світлодіод 21 та фототиристори мент початку заданого часового інтервалу фіксу24, а також фототиристор 23, катод якого підклювання максимуму вхідної величини задатчик 6 печений до з'єднання супер’яскравого світлодіода 20 ремикається, і на його виході з'являється напруга i фототиристора 22, при цьому аноди індикаційних логічної «1». При цьому супер’яскравий світлодіод супер яскравих світлодіодів 18 і 19 об'єднані. Ано13 гасне, на прямому виході тригера 4 з'являється ди всіх індикаційних супер яскравих світлодіодів напруга логічної «1» (так як на його вхід установки 181 – 18n і 191-19n підключені до шини 14 живлен«1» надходить позитивний перепад напруги з виня. Індикаційні супер’яскраві світло діоди 181-18n і ходу задатчика 6. На обидва входи елемента І-НІ 9 191-19n мають різні кольори світіння - супер’яскраві надходить напруга логічної «1», внаслідок чого на світло діоди 181-18n мають червоний колір світіння, його виході з'являється нульова напруга, в резульа супер’яскраві світлодіоди 191-19n - зелений. Анотаті фототиристор 221 відкривається, так як він ди всіх фототиристорів 231-23n з'єднані з катодом раніше був підготовлений до спрацьовування викеруючого супер’яскравого світлодіода 11. Оптичпромінюванням пускового супер’яскравого світлоний вихід першого пускового супер’яскравого світдіода 13, при цьому через супер’яскраві світлодіолодіода 12 з'єднаний оптично з оптичним входом ди 181 і 201 протікає струм і вони збуджуються. фототиристори 241 першої комірки, а оптичний Якщо при цьому на вході перетворювача 1 вихід другого пускового супер’яскравого світлодіовхідний сигнал відсутній, то цей стан пристрою да 13 оптично з'єднаний з оптичним входом фотозберігається протягом всього заданого часового тиристора 221 першої комірки. Катоди фототирисінтервалу фіксування максимуму вхідної величини, торів 22 непарних комірок з'єднані через резистор тобто горять тільки супер’яскраві світлодіоди 181, і 27 із виходом третього елемента І-НІ, а катоди 201. фототиристорів 22 парних комірок- з виходом четЯкщо на вхід перетворювача 1 надходить вхівертого елемента І-НІ через резистор 28. Катоди дний сигнал, то він перетвориться в послідовність фототиристорів 24 непарних комірок з'єднані чеімпульсів, період яких постійний, а тривалість імрез резистор 25 з виходом першого елемента І-НІ пульсу пропорційна значенню вхідної величини. Цi 7, а катоди фототиристорів 24 парних комірок чеімпульси надходять на вхід установки «1» тригера рез резистор 26 - з виходом другого елементу І-НІ 3 та на перші входи елементів І-HI 7 і 8. При над8. Оптичний вихід супер’яскравого світлодіода 21i ходженні імпульсу з виходу перетворювача 1 на кожної і-ї комірки оптично з'єднаний з оптичним прямому виході тригера З встановлюється напруга входом фототиристора 23; цієї ж комірки і з оптичлогічної «1», а на інверсному - нульова напруга, ним входом фототиристора 24і+1 наступної (і +1)-ї пусковий супер’яскравий світлодіод 12 гасне, на комірки. виході І-НІ 7 встановлюється нульова напруга, а Оптичний вихід супер’яскравого світлодіода на виході елемента І-НІ 8 - напруга логічної «1». 20i кожної і-ї комірки оптично з'єднаний з оптичним Внаслідок цього фото тиристор 24], який раніше входом фототиристора 22i наступної (і +1)-ї комірбув підготовлений до спрацьовування випромінюки. Індикаційні супер’яскраві світлодіоди 18 1-18n та ванням пускового супер’яскравого світлодіода 12, 191 – 19n утворюють лінійну оцифровану шкалу, відкривається, через супер’яскраві світло діоди 19 1 причому супер’яскраві світлодіоди 18i 19i мають і 211 першої комірки починає протікати струм і возагальну оптичну апертуру. ни збуджуються. Випромінювання супер’яскравого Пристрій працює наступним чином. світлодіода 211, надходить на оптичні входи фоПри відсутності вхідного сигналу на вході амптотиристорів 231 і 242. Фототиристор 242 при цьому літудно-часового перетворювача 1 на його виході готується до спрацьовування, але відкритися не присутня нульова напруга, яка надходить на катод може, тому що на його катод з виходу елемента Іпускового супер’яскравого світлодіода 12 і на пеНІ 8 надходить напруга логічної «1». Перемиканрші входи елементів І-НІ 7 і 8. Внаслідок цього ням тригера 3 керують Імпульси генератора 2, що супер’яскравий світлодіод 12 знаходиться у збунадходять на його лічильний вхід. Період проходженому стані, а на виходах елементів І-НІ 7 і 8 дження Імпульсів генератора 2 дорівнює Т, так що присутня напруга високого рівня, відповідна логічна його виходах формуються протифазні послідоній одиниці, яка надходить на катоди фототирисвності прямокутних імпульсів, період яких дорівторів 241 – 24n і не дозволяє їм відкритися. Так що нює 2Т, а тривалість Т. При наявності Імпульсу на індикаційний супер’яскравий світлодіод 191 і суперших входах елементів І-НІ 7 і 8 дозволяється пер’яскравий світло діод 211 не можуть загорітися, проходження імпульсів з виходів тригера 3 на вихоча на фототиристор 241, до якого вони підклюходи цих елементів, так що на катоди фототирисчені, і надходить випромінювання пускового сутора 24 непарних і парних комірок по черзі подапер’яскравого світлодіода 12. На виході задатчика ються імпульси напруги високого рівня тривалості 6 часових інтервалів до початку вимірювання приТ, рівної періоду проходження Імпульсів генератосутня нульова напруга, яка підтримує на виходах ра 2. елементів I-НІ 9 і 10 напругу логічної «1», що пеПротягом першого такту тривалості Т нульова решкоджає проходженню струму через фототиринапруга подається на катоди фототиристорів 24 стори 221 -22n, які знаходяться в замкненому стані. непарних комірок, при цьому загоряються суПусковий супер’яскравий світлодіод 13 при цьому пер’яскраві світлодіоди 191 і 211 першої комірки, і 7 59462 8 світловий сигнал з оптичного виходу суT - тривалість такту, рівна періоду проходженпер’яскравого світлодіода 211 надходить на фотоня імпульсів генератора 2. тиристори 231 першої комірки і фототиристори 242 Тривалість tx вихідного імпульсу амплітуднодругої комірки, які тим самим готуються до спрачасового перетворювача пропорційна величині цьовування. Однак до закінчення першого такту вхідного сигналу . фототиристор 242 другої комірки спрацювати не tx = k SBX, (2) може, тому що на його катод подана напруга логічної «1» з виходу елемента І-НІ 8. При надходженде k - коефіцієнт пропорційності; ні наступного імпульсу з виходу генератора 2 на SBX - значення вхідного сигналу. лічильний вхід тригера 3 він переключається, на Таким чином, довжина частини шкали індикайого прямому виході з'являється нульова напруга, тора, що світиться, обумовлена числом супер яска на інверсному - напруга логічної «1». Внаслідок равих світлодіодів 19, що світяться, пропорційна цього на виході елемента І-НІ 7 з'являється напрузначенню вхідного сигналу. га логічної «1», а на виході другого елемента І-НІ 8 Для того, щоб шкала сприймалася у вигляді - нульова напруга. смуги, що безперервно світиться, період Тn прохоТепер катод фототиристора 24 другої комірки дження імпульсів амплітудно-часового перетворюзнаходиться під нульовою напругою, а катод фовача 1 повинен бути таким, щоб проявлялася інетотиристора 242 першої комірки - під напругою рційність зору, що забезпечується логічної «1». Це призводить до того, що суспіввідношенням: пер’яскраві світлодіоди 191 і 211 гаснуть, а фото(3) Тn  20 мс тиристори 242 другої комірки, який підготовлений Тривалість часового інтервалу, за час якого до спрацьовування у попередньому такті випроміфіксується максимальне значення вхідної величинюванням супер’яскравого світлодіода 211 відкрини задається за допомогою генератора 2 імпульсів вається, внаслідок чого загоряються супер’яскраві і задатчика 6 часових інтервалів. світлодіоди 192 і 212 другої комірки, випромінюванВ якості останнього використовується дільник ня супер’яскравого світлодіода 212 надходить на частоти із змінним коефіцієнтом ділення, який фофототиристор 232 другої комірки і фототиристор рмує з імпульсів генератора 2 послідовність імпу243 третьої, яка спрацьовує в наступному такті. льсів, тривалість яких дорівнює тривалості заданоПроцес послідовного спрацьовування фототирисго часового інтервалу, а тривалість паузи між ними тора 24, супер яскравих світлодіодів 21 і Індикадорівнює тривалості імпульсу генератора 2. При ційних супер яскравих світлодiодів 19 комірок, наявності на виході задатчика 6 нульової напруги продовжується до закінчення імпульсу на виході горить пусковий супер’яскравий світлодіод 13, виамплітудно-часового перетворювача 1. В момент промінювання якого готує до спрацьовування фозакінчення цього Імпульсу на виходах елементів Iтотиристор 221 першої комірки, на виходах елемеНІ 7 і 8 виникає напруга логічної «1», внаслідок нтів І-НІ 9 і 10 присутня напруга логічної «1» чого супер’яскраві світлодіоди 19 і 21 усіх комірок перешкоджає відкриванню фототиристора 221 гаснуть, фототиристори 24 всіх комірок закривапершої комірки І збудженню супер яскравих світються, а перший пусковий супер’яскравий світлолодіодів 181 і 201. Коли на виході задатчика 6 з'явдіод 12 загоряється на час присутності на виході ляється напруга логічної «1» пусковий суперетворювача 1 нульової напруги, готуючи фотопер’яскравий світлодіод 13 гасне, на прямому тиристор 24 першої комірки до спрацьовування в виході тригера 4 з'являється напруга логічної «1», початку наступного циклу вимірювання і індикації, а на інверсному - нульова, на виході елемента І-НІ який починається в момент появи на виході перет9 з'являється нульова напруга, а на виході елемеворювача 1 наступного імпульсу. нта І -НІ 10 - напруга логічної «1». При цьому су Процес спрацювання індикаційних супер яскпер яскравий світлодіод 13 гасне, а підготовлений равих світлодіодів 19, супер яскравих світлодіодів його випромінюванням до спрацьовування фото21 і фототиристорів 24 комірок синхронізований тиристор 221 відкривається, і супер’яскраві світло імпульсами генератора 2, тобто протягом кожного діоди 181 і 201 збуджуються. такту, тривалість якого дорівнює тривалості періоПри появі імпульсу на виході, перетворювача ду проходження Імпульсів генератора 2, спрацьо1 починається спрацьовування фототиристорів 24 вує одна і лише одна комірка, а спрацювання наі супер яскравих світлодіодів 21 та 19 комірок. Коступної комірки починається тільки в момент ли спрацьовує перша комірка, випромінювання закінчення попереднього такту та початку наступсупер’яскравого світлодіода 211 надходить на фоного. Тому кількість m спрацьованих комірок і рівтотиристори 231 і готує його до спрацьовування. не їй число індикаційних супер яскравих світлодіоТак як на виході елемента І-НІ 9 в цей час присутдів 19, що загорілись, визначається тривалістю tx ня нульова напруга і фототиристор 221 вже відкриімпульсу на виході амплітудно-часового перетвотий, то при появі імпульсу на виході генератора 2 рювача 1 і тривалістю такту. фототиристор 231 відкривається, з виходу генератора 2 через резистор 17, керуючий суtx m (1) пер’яскравий світлодіод 11, фототиристори 23 1 і  , 221 протікає струм, внаслідок чого керуючий суде m - число спрацьованих комірок, яке дорівнює пер’яскравий світлодіод 11 збуджується і дає світкількості індикаційних супер яскравих світлодіодів ловий імпульс на оптичний вхід перетворювача 5 19, що загорілись; оптичного сигналу в електричний, з виходу якого tx - тривалість імпульсу на виході перетворюна лічильний вхід тригера 4 надходить електричвача 1; ний імпульс, під дією якого відбувається переми 9 59462 10 кання тригера 4, внаслідок чого на виході елеменцьованої комірки. Супер’яскравий світлодіод 18 та І-НІ 9 з'являється напруга логічної «1», а на вицієї клітинки відображає збережене максимальне ході елемента І-НІ 10 - нульова напруга. значення вхідної величини, а супер’яскравий свІтТригера 3 і 4 перемикаються під дією одного і лодіод 20 освітлює фототиристор 22 наступної того ж імпульсу генератора 2, так що в кожному комірки. Якщо тепер значення вхідної величини такті спрацьовує одна комірка, причому спочатку перевершує максимальне значення, запам'ятоваспрацьовують фототиристор 24 і супер’яскраві не індикатором, то тривалість імпульсу перетвосвітлодіоди 19 і 21 цієї комірки, а потім фототирисрювача 1 збільшується і стає більше максимальної тори 23 і 22 і супер’яскраві світлодіоди 18 і 20 цієї тривалості попередніх імпульсів даного циклу викомірки. Таким чином, в наступному такті в резульмірювання, тривалість якого дорівнює тривалості таті процесу, який описаний вище, спрацьовує заданого часового інтервалу. У цьому випадку фототиристор 242 і супер’яскраві світлодіоди 212 і протікає вже зазначений процес послідовного 192 другої комірки, на фототиристор 232 надходить спрацювання фототиристорів 24 і супер яскравих випромінювання супер’яскравого світлодіода 212 а світлодіодів 19 і 21 комірок, що передують комірці, на катод фототиристора 222 подається нульова яка зберігає попереднє максимальне значення напруга. Фототиристор 222 відкривається, так як вхідної величини. При цьому фототиристори 22 і він освітлений випромінюванням супер’яскравого 23 цих комірок залишаються закритими і загорясвітлодіода 201 фототиристор 232 відкривається ються тільки супер’яскравий світлодіод 19, керуюпід дією випромінювання супер’яскравого світлодічий супер’яскравий світлодіод 11 не збуджується і ода 212. При цьому збуджуються супер’яскраві тригер 4 не перемикається. світлодіоди 182 і 202, при наявності на виході генеКоли процес спрацьовування фототиристорів ратора 2 імпульсу струм протікає через резистор 24 і супер яскравих світлодіодів 19 і 21 досягає 17, керуючий супер’яскравий світлодіод 11 і фотокомірки, Індикується збережене максимальне знатиристори 232 і 222 на вихід елемента І-НІ 10, вначення вхідної величини, фототиристор 22 якої відслідок чого супер’яскравий світлодіод 11 виробляє крито, і збуджуються супер’яскраві світлодіоди 21 світловий імпульс, що викликає перемикання трита 19 цієї комірки, випромінювання сугера 4. Таким чином, при наявності на виході амппер’яскравого світло діода 21 надходить на фотолітудно-часового перетворювача 1 першого імпутиристор 23 цієї комірки і при надходженні імпульльсу йде процес спрацьовування комірок, що су з генератора 2 цей фото тиристор полягає в тому, що в кожному такті спрацьовує відкривається. спочатку фототиристор 24 і супер’яскраві світлодіПри цьому через супер’яскравий світлодіод 11 оди 19 і 21, а потім фототиристор 23, фототириспротікає струм, він збуджується, його світловий тор 22 і супер’яскраві світлодіоди 18 і 20. Причому сигнал надходить на вхід перетворювача 5 оптичцей процес синхронізований імпульсами генератоного сигналу в електричний, і вихідний сигнал пера 2. ретворювача 5 перемикає тригер 4. Внаслідок цьоЯкщо імпульс на виході перетворювача 1 заго починається спрацьовування наступної комірки: кінчено, то на виходах елементів І-НІ 7 і 8 встанона катод її фототиристора 24, який підготовлений влюється напруга логічної «1», так як на перші до спрацьовування випромінюванням сувходи надходить нульова напруга. В результаті пер’яскравого світлодіода 21 попередньої комірки, цього всі фототиристори 24 закриваються, всі сунадходить нульова напруга і він відкривається, що пер’яскраві світлодіоди 19 і 21 гаснуть, а пусковий призводить до збудження супер яскравих світлодісупер’яскравий світлодіод 12 загоряється, готуючи одів 19 і 21 фототиристором 22 цієї комірки, підгосвоїм випромінюванням фототиристор 24 до спратовленим до спрацьовування випромінюванням цьовування. У цей час на виході задатчика 6 присупер’яскравого світлодіода 20 попередньої комірсутня напруга логічної «1», тому пусковий суки. Фототиристор 22 відкривається, що призводить пер’яскравий світлодіод 13 не горить. Так як до збудження супер яскравих світлодіодів 20n і 18n супер’яскраві світлодіоди 21 усіх комірок згасають, цієї комірки, фото тиристор 23 готується до спраі фототиристори 23 всіх комірок за час паузи між цьовування випромінюванням супер’яскравого імпульсами генератора 2 за відсутності випромісвітлодіода 21 цієї ж клмірки, при надходженні нювання супер яскравих світло діодів 21 закриванаступного імпульсу генератора 2 він спрацьовує, ються, струм через супер’яскравий світлодіод 11 через супер’яскравий світлодіод 11 протікає струм, не протікає і не подає світлових імпульсів на вхід він збуджується і дає світловий імпульс, в резульперетворювача 5 оптичного сигналу в електричтаті чого перемикається тригер 4. Далі йде вже ний, тому тригер 4 зберігає стан, у який він перекописаний процес послідовного спрацьовування лючений в останньому такті. При цьому на виході комірок, який закінчується при закінченні імпульсу одного з елементів І-НІ 9 або 10 присутня нульова амплітудно-часового перетворювача 1 тим, що напруга, а на виході іншого - напруга логічної «1», деяка комірка індику є нове значення максимуму причому катод фототиристора 22 останньої справхідного сигналу. Індикація максимального знацьованої комірки підключений до виходу того елечення вхідного сигналу здійснюється протягом мента І-НІ, на якому присутня нульова напруга , усього часу, поки на виході задатчика часового так що фототиристор 22 залишається відкритим, а інтервалу 6 присутня напруга логічної «1». супер’яскраві світлодіоди 18 і 20 цієї комірки заСкидання пристрою в початковий стан здійслишаються збудженими. Фототиристори ж 22 понюється подачею на перші входи елементів І-НІ 9 і передніх комірок закриваються в тактах, що пере10 імпульсу нульової напруги. При цьому на виходували останньому, і тому випромінюють лише дах елементів І-НІ 9 і 10 встановлюються напруги супер’яскраві світлодіоди 18 І 20 останньої спраодиничного рівня, в результаті чого супер’яскраві 11 59462 12 світлодіоди 18 i 20 всіх комірок гаснуть, фототириТак як супер’яскравий світлодіод 13 не освічує стори 22 і 23 закриваються, а пусковий суфототиристор 221, то цей фототиристор залишапер’яскравий світлодіод 13 загоряється. ється закритим у всіх тактах, що запобігає збуІндикаційні супер’яскраві світлодіоди 18 і 19 дженню супер яскравих свїтлодіодів 201 і 181 пермають різні кольори світла: супер’яскраві світлодішої комірки. Так як фототиристор 221 залишається оди 18 - червоного кольору, а супер’яскраві світзакритим і фототиристори 22 закриваються в полодіоди 19 - зеленого. Так як супер’яскраві світлопередніх тактах, то через керуючий супер’яскравий діоди 18 і 19 кожної комірки мають загальну світлодіод 11 струм не протікає і він не випромівихідну оптичну апертуру, то колір шкали заленює. Тому на лічильний вхід тригера не надходять жить від режиму роботи. В той час, коли загоряімпульси з виходу перетворювача 5 оптичного сигються обидва індикаційних супер яскравих світлоналу, цей тригер не перемикається і зберігає стан, діода 18 і 19 комірок, шкала стає жовтою (так як у який він переключається при індикації максимапідсумовуються червоний і зелений кольори, що льного значення вхідної величини під час поперевідбувається під час першого імпульсу амплітудноднього імпульсу. Таким чином, відкритим залишачасового перетворювача і при перевищенні вхідється лише фототиристор 22 комірки, відповідний ним сигналом попереднього максимального знаостанньому збереженому значенню вхідної величення). чини, тому що на його катод постійно надходить Збережене максимальне значення вхідного нульова напруга з виходу елемента І-НІ 9 або 10. сигналу відображається супер’яскравим світлодіоТак як супер’яскраві світлодіоди 181 і 201 першої дом 18 відповідної комірки у вигляді червоної кракомірки не збуджуються, то не зможуть відкритися пки на шкалі. Значення вхідної величини менше фототиристори 22 і 23 і збудитися суперяскраві збереженого максимального значення індикується світлодіоди 18 і 20 наступних комірок. Таким чисупер’яскравими світло діодами 19 зеленого коном, в цьому випадку загоряються індикаційні сульору у вигляді зеленої смуги, що світиться, довпер’яскраві світлодіоди 19, кількість яких пропоржина якої пропорційна значенню вхідної величини. ційна значенню вхідної величини, і горить Нехай тепер з виходу амплітудно-часового песупер’яскравий світлодіод 18 однієї комірки, номер ретворювача 1 надходить імпульс, тривалість якоякої пропорційний збереженому максимальному го менша тривалості попереднього (внаслідок значенню вхідної величини. зменшення вхідного сигналу). Тоді, починаючи з Резистори 15-17 задають струми через відпомоменту надходження цього імпульсу, відбуваєтьвідні супер’яскраві світлодіоди, а резистори 25-28 ся описаний процес послідовного спрацьовування стабілізують струми через комірки в процесі їх фототиристорів 24 і супер яскравих свїтлодіодів 21 спрацювання І усувають вплив розкиду параметрів та 19 комірок. Однак, внаслідок того, що на виході елементів на величину струмів комірок. При ідензадатчика 6 присутня напруга логічної «1», пускотичності параметрів елементів комірок резистори вий супер’яскравий свідлодіод 13 не випромінює. 25-28 можуть бути відсутніми. 13 Комп’ютерна верстка Г. Паяльніков 59462 Підписне 14 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
