Олігомерні органосиланполісульфани, способи їх одержання, каучукові суміші, що містять олігомерний органосиланполісульфан, спосіб їх одержання, формовані вироби, виготовлені з каучукової суміші

1. Олігомерні органосиланполісульфани, які складаються зі структурних ланок А і/або В, і/або С, сполучених у будь-якій лінійній, розгалуженій або циклічній послідовності

,

де

Y означає Н, CN, -(CH2)nSiRR1R2,

n дорівнює 1-8,

R, R1, R2, R3 незалежно один від одного означають Н, (С1-С4)алкіл,

(С1-С4)алкокси, галоген або OSiR1R2R3-групу,

х може означати середньостатистичне число 1-6,

z може означати середньостатистичне число 2-6,

о, р та q кожне можуть означати ціле додатне число в межах

1-40 при о+p+q≥2<40 за умови, що в наявності є щонайменше одна

структурна ланка А або В.

2. Олігомерні органосиланполісульфани за п. 1, які відрізняються тим, що органосиланполісульфан містить обидві структурні ланки А і В, коли Y означає -(CH2)nSiRR1R2, де R, R1 і R2 означають етокси, а n = 3, у кількості 50-85 %, при цьому х та z означають середньостатистичне число 2-4.

3. Олігомерні органосиланполісульфани за п. 1 або 2, які відрізняються тим, що вони складаються зі структурних ланок В та С, де R, R1, R2, R3, n, z, р та q мають значення, які вказані в п. 1.

4. Олігомерні органосиланполісульфани за будь-яким з попередніх пунктів, які відрізняються тим, що вони являють собою суміш органосиланполісульфанів із різною довжиною ланцюга.

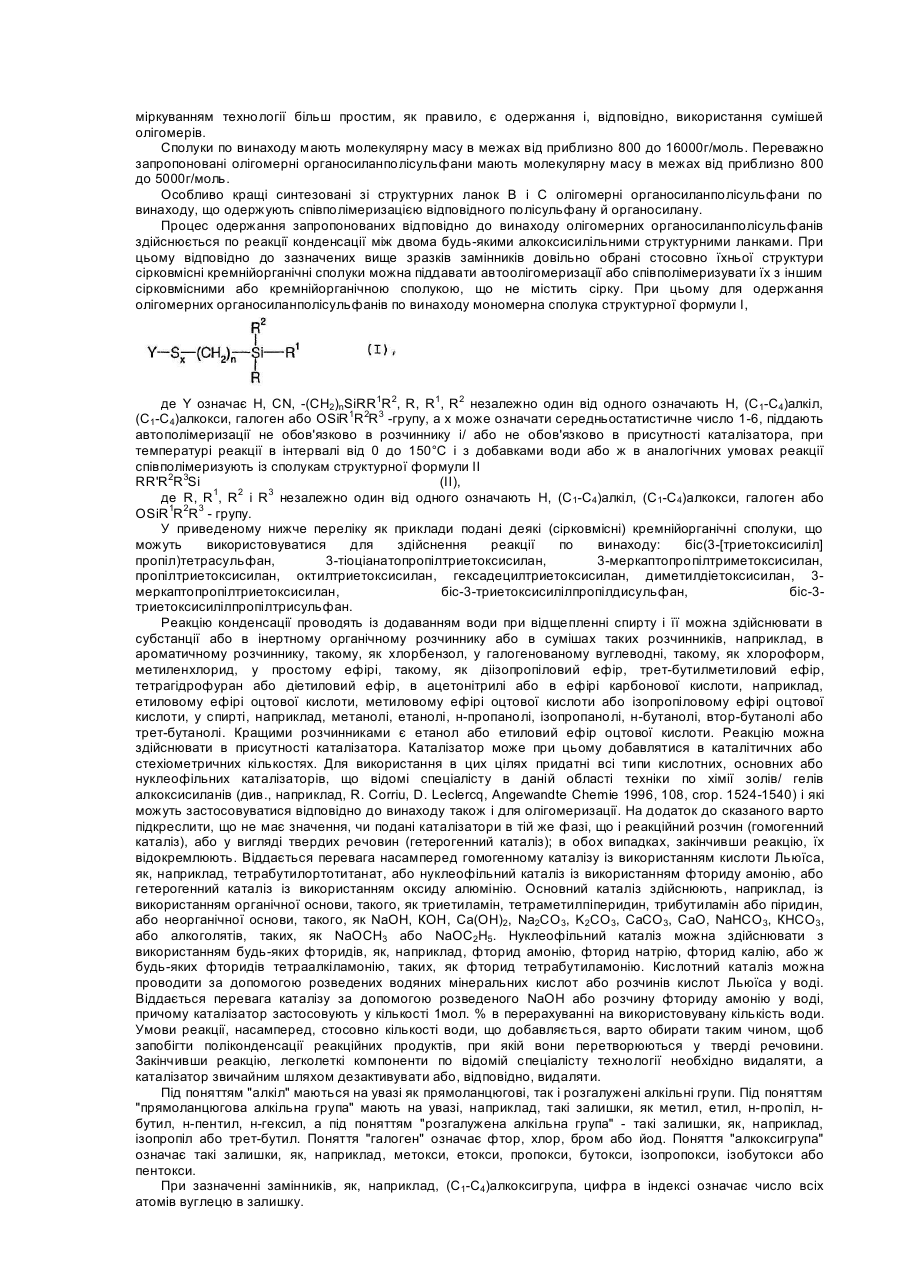

5. Спосіб одержання олігомерних органосиланполісульфанів за будь-яким з попередніх пп. 1-4, який відрізняється тим, що сполуку загальної структурної формули І

, (I)

де Y означає Н, CN, -(CH2)nSiRR1R2; R, R1, R2 незалежно один від одного означають Н, (С1-С4)алкіл, (С1-С4)алкокси, галоген або OSiR1R2R3-групу, a x може означати середньостатистичне число 1-6, піддають автополімеризації в розчиннику і/або в присутності каталізатора, при температурі реакції в інтервалі від 0 до 150°С і з добавками води.

6. Спосіб одержання олігомерних органосиланполісульфанів за будь-яким з попередніх пп. 1-4, який відрізняється тим, що сполуку загальної структурної формули І

, (I)

де Y означає Н, CN, -(CH2)nSiRR1R2; R, R1, R2 незалежно один від одного означають Н, (С1-С4)алкіл, (С1-С4)алкокси, галоген або OSiR1R2R3-групу, a x може означати середньостатистичне число 1-6, в розчиннику і/або в присутності каталізатора, при температурі реакції в інтервалі від 0 до 150°С і з добавками води співполімеризують із сполукою структурної формули II

RR1R2R3Si, (II)

де R, R1, R2 і R3 незалежно один від одного означають Н, (С1-С4)алкіл, (С1-С4)алкокси, галоген або OSiR1R2R3-групу.

7. Спосіб за п. 6, який відрізняється тим, що як кремнійорганічну сірковмісну сполуку біс(3-[триетоксисиліл]пропіл)тетрасульфан співполімеризують із пропілтриетоксисиланом або диметилетоксисиланом.

8. Олігомерні органосиланполісульфани, одержані способом за будь-яким з пунктів 5-7.

9. Каучукові суміші, які містять у своєму складі олігомерний органосиланполісульфан за будь-яким з пп. 1-4 або 8.

10. Каучукові суміші за п. 9, які відрізняються тим, що органосиланполісульфан застосовують у кількості 0,1-15 мас. % в перерахунку на кількість використаного каучуку.

11. Каучукові суміші за п. 9 або 10, які відрізняються тим, що органосиланполісульфан на 50-85 % складається з обох структурних ланок А і В, коли Y означає -(CH2)nSiRR1R2, де R, R1, R2 означають етокси, а n = 3, при цьому х і z означають середньостатистичне число 2-4.

12. Каучукові суміші за будь-яким з попередніх пп. 9-11, які відрізняються тим, що вони містять у своєму складі синтетичний каучук, кремнієву кислоту як наповнювач й олігомерний органосиланполісульфан, одержаний полімеризацією біс(3-[триетоксисиліл]пропіл)тетрасульфану або співполімеризацією біс(3-[триетоксисиліл]пропіл)тетрасульфану і пропілтриетоксисилану.

13. Спосіб одержання каучукових сумішей, які містять у своєму складі поряд із каучуком щонайменше ще один наповнювач, який відрізняється тим, що використовують один з олігомерних органосиланполісульфанів за будь-яким з пп. 1-4 або 8.

14. Формовані вироби, одержані з каучукової суміші за будь-яким з пп. 9-12.

15. Формовані вироби за п. 14, які відрізняються тим, що вони являють собою пневматичні шини.

16. Формовані вироби за п. 14, які відрізняються тим, що вони являють собою бігові доріжки протекторів.
