Ущільнювальна система

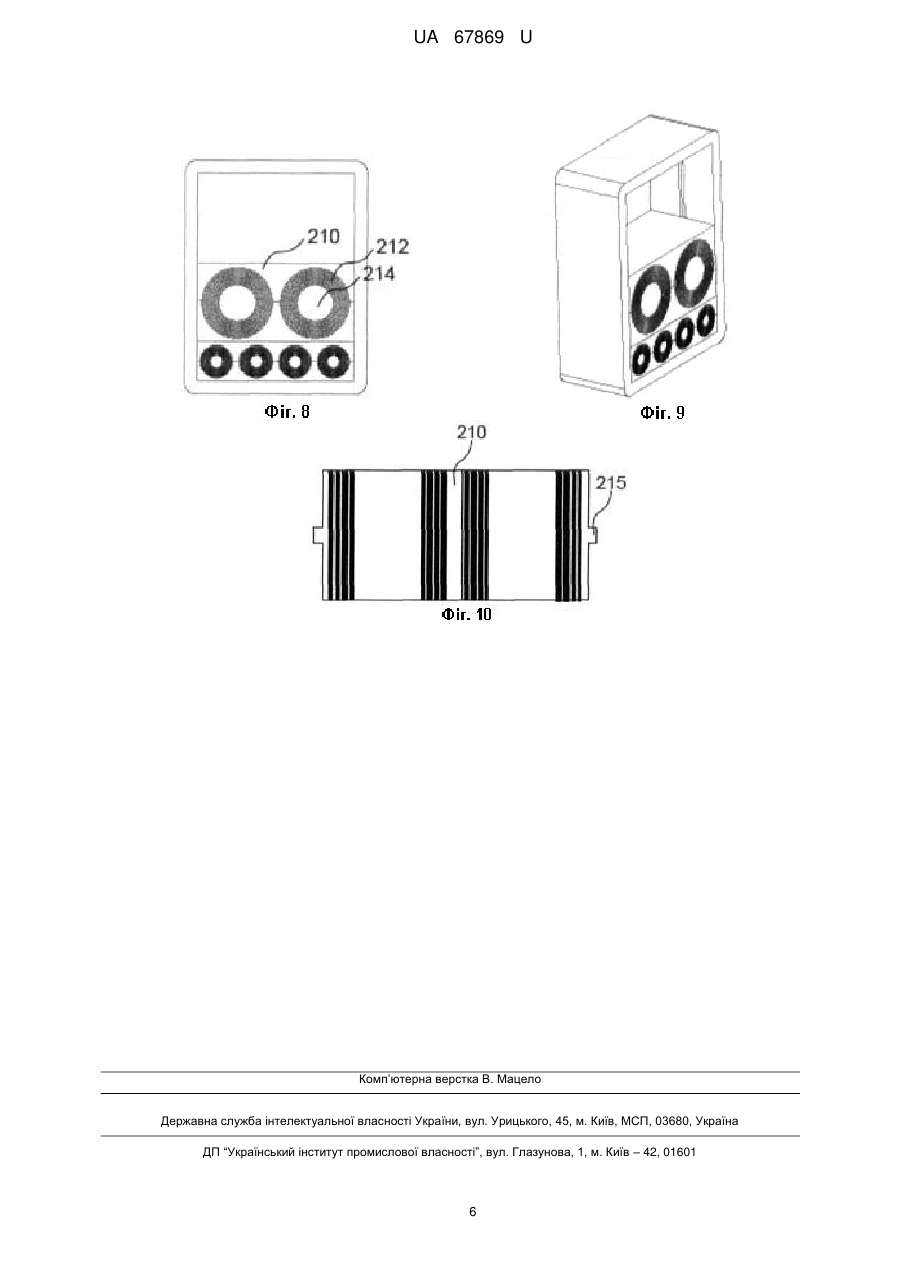

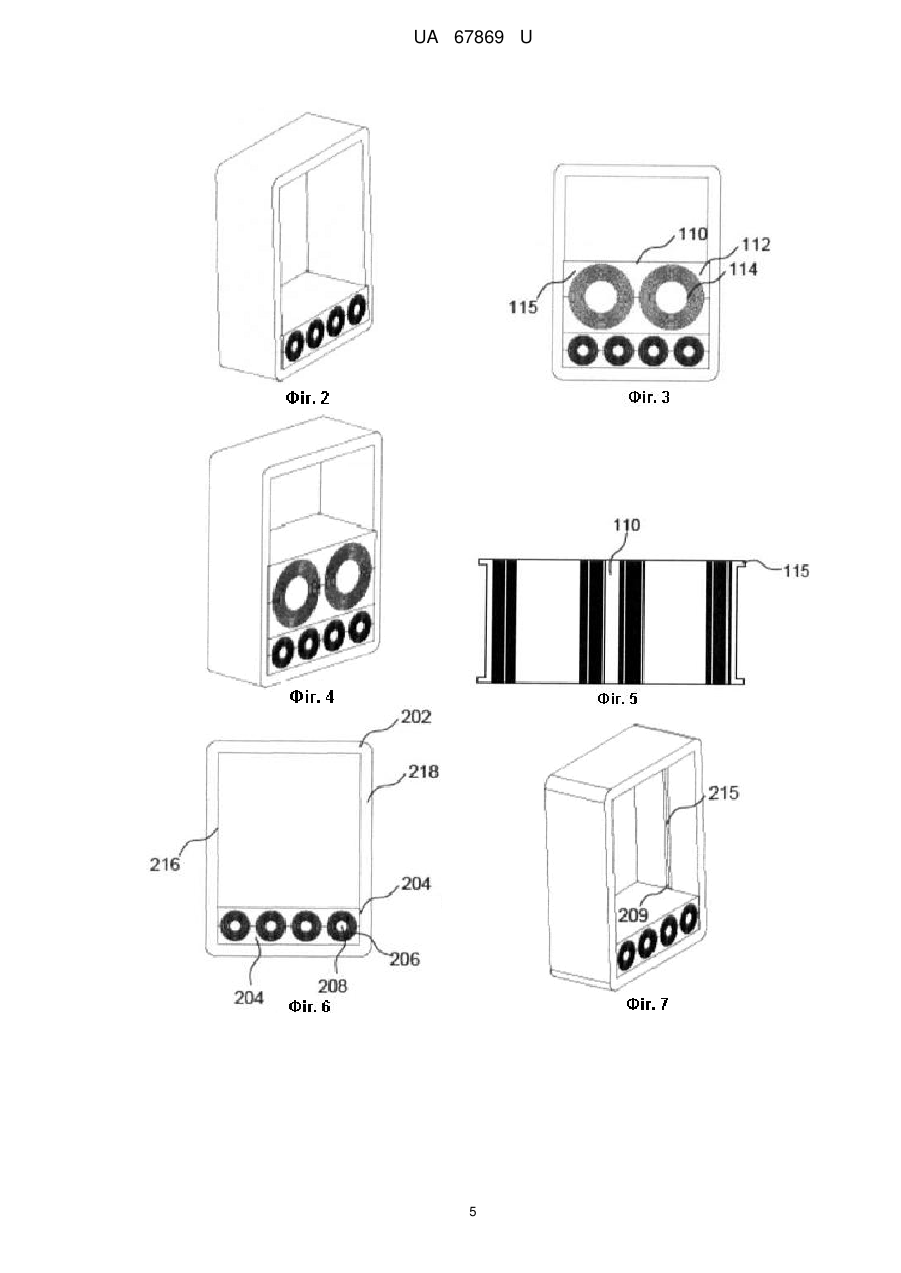

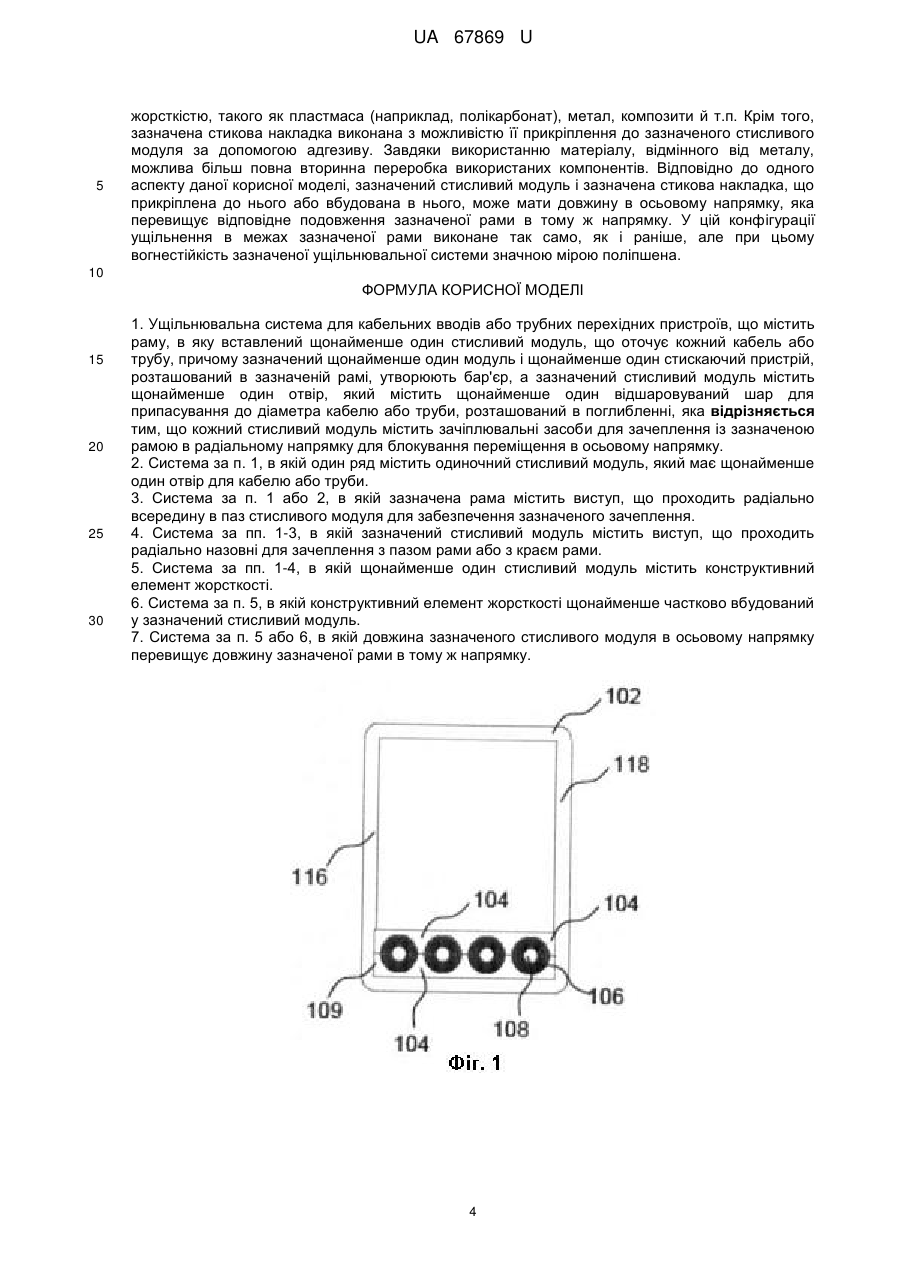

Реферат: Ущільнювальна система для кабельних вводів або трубних перехідних пристроїв, що містить раму (102), в яку вставлений щонайменше один стисливий модуль (104, 110, 204, 210), який оточує кожний кабель або трубу, причому зазначений щонайменше один модуль і щонайменше один стискаючий пристрій, що розташований в зазначеній рамі, утворюють бар'єр, а зазначений стисливий модуль містить принаймні один отвір, що містить принаймні один відшаровуваний шар (106) для припасування до діаметра кабелю або труби, розташований у заглибленні, причому кожен стисливий модуль містить зачіплювальні засоби (115, 215) для зачіплення із зазначеною рамою і/або суміжним стисливим модулем у радіальному напрямі для блокування переміщення в осьовому напрямі. UA 67869 U (12) UA 67869 U UA 67869 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до ущільнювальної системи для кабельних вводів або трубних перехідних пристроїв, яка містить стисливі модулі, розміщені в рамі з використанням стискаючого пристрою для одержання належного ущільнення. Відомі перехідні пристрої для кабелів або аналогічні пристрої, всередині яких розміщені модулі для вставки в них кабелів, проводів або труб. Зазначені модулі виготовлені з пружного матеріалу, наприклад з гуми або пластмаси, і, таким чином, є стисливими. Всередину зазначеної рами, зазвичай, в кілька рядів вставлені модулі разом зі стискаючим пристроєм якого-небудь типу. Стискаючий пристрій розміщений між зазначеною рамою й зазначеними модулями так, що, коли зазначений стискаючий пристрій розширений, зазначені стисливі модулі виявляються стиснутими навколо зазначених кабелів, проводів або труб. У даному описі головним чином використаний термін "кабель", однак його слід витлумачувати в більш широкому сенсі, і для фахівця в даній області техніки очевидно, що під цим терміном слід розуміти також труби й проводи. Ущільнення, перехідні пристрої для кабелів, трубні перехідні пристрої та пристрої інших типів мають по суті циліндричну форму й виконані з можливістю їхнього встановлення в гільзу в стіні або отвір у стіні. Зазначене ущільнення, з метою його належного функціонування, повинне бути щільно вставлене у зазначену гільзу або отвір у стіні, і зазначене ущільнення повинне бути виконане з можливістю припасування до фактичного монтажного розміру. Зазначений монтажний розмір визначений за допомогою внутрішнього діаметра зазначеної гільзи або зазначеного отвору. Зазначене ущільнення містить стисливий корпус, який стиснутий в осьовому напрямку між фітингами на протилежних кінцях зазначеного стисливого корпуса. За допомогою осьового стиску зазначений стисливий корпус виявляється радіально розширеним як усередину, так і назовні. Крім того, зазначені вставлені труби, проводи або кабелі можуть мати різні зовнішні діаметри, внаслідок чого зазначений модуль повинен бути виконаний з можливістю припасування до кабелів або труб, що мають різні зовнішні діаметри. Ущільнення або перехідні пристрої обох вищезгаданих типів використовують для ущільнення в різних середовищах, таких як шафи, технічні кабіни, сполучні коробки й промислові установки. Їх використовують у багатьох промислових середовищах, таких як автомобілебудування, зв'язок, виробіток і розподіл електроенергії, морський і шельфовий промисел. Зазначені ущільнення або перехідні пристрої виконані для герметизації від текучих середовищ, газу, вогню, гризунів, термітів, пилу, вологості й т. п., і виконані з можливістю встановлення в них кабелів або проводів для електрики, зв'язку, комп'ютерів і т. п., труб для різних газів або рідин, таких як вода, стиснене повітря, гідравлічна рідина й природний газ, або тросів для втримання вантажу. Частини, у які вставлений одинарний кабель і т. п. обох вищеописаних типів, зазвичай містять на їхній внутрішній поверхні стопу з кількох відшаровуваних шарів або аркушів. Зазначені шари або аркуші відшаровують доти, поки внутрішній діаметр зазначеної частини не виявиться підігнаним до зовнішнього діаметра кабелю, вставленого в зазначену частину. Зазначені аркуші склеєні один з одним достатньо добре для того, щоб вони залишалися з'єднаними один з одним, і одночасно досить нещільно прилягають один до одного, щоб зазначені аркуші можна було відокремити від загальної стопи як по одному, так і кілька аркушів відразу. У деяких варіантах реалізації зазначені відшаровувані частини містять шари або аркуші на їхній зовнішній поверхні, що дає можливість припасувати зовнішні розміри, наприклад, круглого ущільнення до певного отвору або гільзи. Для фахівця в даній області техніки очевидно, що точна конфігурація й форма різних частин, у тому числі зазначених шарів, може варіюватися без відступу від суті даної корисної моделі. Наприклад, зазначена стопа шарів може мати іншу поперечну форму, відмінну від круглої. Даною корисною моделлю запропонована вдосконалена ущільнювальна система для кабельних вводів або трубних перехідних пристроїв, що містить раму, у яку вставлений щонайменше один стисливий модуль, що оточує кожний кабель або трубу, причому зазначений щонайменше один модуль і щонайменше один стискаючий пристрій, розташований в зазначеній рамі, утворюють бар'єр, а зазначений стисливий модуль містить щонайменше один отвір, який містить щонайменше один відшаровуваний шар для припасування до діаметра кабелю або труби, розміщений у поглибленні, яка відрізняється тим, що кожний стисливий модуль містить зачіплювальні засоби для зачеплення із зазначеною рамою в радіальному напрямку для блокування переміщення в осьовому напрямку. Завдяки комбінації "виступ/паз" можливе втримання зазначених стисливих модулів у зазначеній рамі без використання стикових накладок між кожним рядом модулів, що є відомим рішенням. У випадках, коли зазначені стикові накладки виготовлені з металу і, таким чином, проводять тепло більш ефективно, ніж зазначені стисливі модулі, завдяки видаленню 1 UA 67869 U 5 10 15 20 25 30 35 40 45 50 55 60 зазначених стикових накладок можлива поліпшена термічна ізоляція зазначеної ущільнювальної системи. Крім того, завдяки відсутності необхідності проведення маніпуляцій із зазначеними стиковими накладками в процесі складання рами, зменшено час складання. У переважному варіанті реалізації зазначена ущільнювальна система містить щонайменше один ряд стисливих модулів, при цьому кожний модуль проходить між протилежними сторонами зазначеної рами, і містить щонайменше один отвір для встановлення в нього кабелів або труб. Завдяки використанню стисливих модулів цього типу прискорюється й спрощується процес складання, тому що весь ряд монтується одночасно. Крім того, зменшений ризик витоку, тому що зменшена кількість протилежних поверхонь і тому що можливе поліпшення допуску на розмір, що роз'яснено нижче. Оскільки зазначені відомі стисливі модулі розміщені поруч один з одним, формуючи ряд, наприклад, у рамі, допуск на розмір усього ряду відрізняється від допуску на розмір окремого стисливого модуля. Допуск на розмір окремого стисливого модуля заданий у процесі виготовлення і, оскільки допуск на розмір усього ряду є сумою кількох окремих допусків, він по суті не є таким же точним. Таким чином, якщо використаний у ряді одиночний стисливий модуль виготовлений з доступною в цей час точністю, то допуск даного ряду виявляється більш точним. Внаслідок цього можливе поліпшення зазначеного допуску при збереженні точності в процесі виготовлення. Крім того, це може бути використане для зменшення точності в процесі виготовлення при збереженні допуску окремого ряду, в результаті чого процес виготовлення виявляється більш рентабельним. Далі наведено докладний опис варіантів реалізації й переваг даної корисної моделі, а також їх визначення в прикладеній формулі корисної моделі. На Фіг. 1-5 показаний перший варіант реалізації даної корисної моделі. На Фіг. 6-10 показаний другий варіант реалізації даної корисної моделі. На Фіг. 1 показаний вид спереду ущільнювальної системи згідно з першим варіантом реалізації даної корисної моделі. Тут показана рама 102, в якій розміщений ущільнюючий модуль 104. Показана передня сторона зазначеної рами. У нижченаведеному описі фрази "усередині", "радіально усередину" і т. п. відповідають напрямку до центру зазначеної рами, як показано на Фіг. 1; фрази "зовні", "радіально назовні" і т. п. відповідають протилежному напрямку; вираз "осьовий" відповідає напрямку нормалі до ілюстрації на Фіг. 1 (усередину й назовні аркуша паперу), у загальному випадку в напрямку нормалі до площини, визначеної краями рами 102. Ущільнюючий модуль 104 містить дві основи, що мають ширину, відповідну до ширини зазначеної рами, у цьому випадку 120 мм, і мають напівкруглі пази, які після складання утворюють округлі отвори. Очевидно, що даною корисною моделлю охоплені також і інші значення ширини й, як згадано вище, інші поперечні перерізи. На внутрішній поверхні кожного паза розміщені відшаровувані аркуші 106. Зазначені відшаровувані аркуші виконані з можливістю їхнього видалення з паза з метою припасування ущільнюючого модуля 104 для розміщення в ньому кабелю або труби певного діаметра. Можливо не всі отвори зайняті кабелем або трубою, при цьому можуть бути залишені вільні місця для розміщення кабелю або труб у майбутньому. Із цією метою центр кожного отвору, не зайнятого відшаровуваними аркушами 106, закритий за допомогою заглушки 108 або втулки, з метою забезпечення герметичного ущільнення. На Фіг. 2 показаний перспективний вид конфігурації згідно з Фіг. 1. Інші варіанти реалізації зазначених модулів описані в одночасно поданих заявках, озаглавлених "Ексцентрично розміщена частина трубного або кабельного вводу", "Модуль трубного або кабельного вводу, що містить пази на протилежних сторонах", "Блоки трубних або кабельних вводів", "Трубний або кабельний ввід, що містить блокові модулі", "Трубний або кабельний ввід, що містить проникаючі модулі", "Трубний або кабельний ввід, що містить модулі з функцією визначення розмірів", "Трубний або кабельний ввід, що містить шари змінюваної геометрії", поданих заявником даної заявки. В одному варіанті реалізації зазначені модулі відділені від стопи модульних половин, склеєних разом, як описано в одночасно поданій заявці, озаглавленій "Модулі трубного або кабельного вводу, склеєні разом", поданій заявником даної заявки. Ці заявки включені в даний документ за посиланням. Зазначені аркуші виконані з можливістю їхнього розміщення безліччю різних способів і з можливістю мати різні характеристики, як описано в одночасно поданих заявках, озаглавлених "Трубний або кабельний ввід, що містить взаємоз'єднані шари", "Трубний або кабельний ввід, що містить шари різної товщини", "Трубний або кабельний ввід, що містить частину, яка вказує на стиск", "З'єднання шарів трубного або кабельного вводу" і "Ідентифікація шарів трубного або кабельного вводу", поданих заявником даної заявки. Ці заявки включені в даний документ за посиланням. На Фіг. 3 показаний наступний ряд, що складається з ущільнюючого модуля 110. Ущільнюючі модулі 104 і 110 перебувають у безпосередньому контакті один з одним, переважно з мастилом між ними для поліпшення розподілу навантаження при стиску. Конструкція 2 UA 67869 U 5 10 15 20 25 30 35 40 45 50 55 60 ущільнюючого модуля 110 схожа з конструкцією ущільнюючого модуля 104, хоча ущільнюючий модуль 104 розроблений для вставки в нього кабелів або труб, що мають менший діаметр у порівнянні з ущільнюючим модулем 110. На Фіг. 4 показаний перспективний вид конфігурації згідно з Фіг. 3. Використання одного ущільнюючого модуля 104, 110 всією шириною рами 102, на відміну від використання кількох ущільнюючих модулів, розміщених поруч один з одним, дозволяє розмістити більшу кількість кабельних вводів на одиницю площі поверхні. На ущільнюючих модулях 104, 110 розміщені виступи 109, 115, зазвичай сформовані за одне ціле із зазначеними модулями. Зазначені виступи проходять радіально назовні для взаємодії із протилежними сторонами 116, 118 рами 102. На Фіг. 5 показаний вид зверху основи ущільнюючого модуля 110. Виступи 109, 115 виконані з можливістю створення фіксації між зазначеними ущільнюючими модулями й зазначеною рамою, і з можливістю запобігання переміщенню зазначених модулів в осьовому напрямку. Як останній компонент в рамі 102 зазвичай розміщений стискаючий пристрій (не показаний), і зазначені стисливі ущільнюючі модулі стиснуті з метою формування герметичного ущільнення навколо розміщених в них кабелів або труб. Існує кілька варіантів стискаючих пристроїв, і вони можуть бути виконані як окремі компоненти або як компоненти, вбудовані в зазначену раму. Очевидно, що дана корисна модель не обмежена використанням стискаючого пристрою якого-небудь певного типу. В інших варіантах реалізації зазначене ущільнення, ввід або перехідний пристрій оснащені засобами для змазування, як показано в одночасно поданій заявці, озаглавленій "Змазування трубного або кабельного вводу", поданій заявником даної заявки. Ця заявка включена в даний документ за допомогою посилання. Перед стиском ущільнюючі модулі 104, 110 є достатньо пружними, що забезпечує можливість їхньої вставки в раму 102. Виконання цього можливе за допомогою невеликого нахилу зазначених модулів і наступної вставки їх на місце шляхом натискання. Фіг. 6-10 схожі з Фіг. 1-5, однак з їхньою допомогою показаний другий варіант реалізації даної корисної моделі. У цьому варіанті реалізації ущільнюючі модулі 204, 210, оснащені виступами 209, 215, розміщені для взаємодії з пазом 220 на внутрішній поверхні першої й другої сторін 216, 218 рами 202. Крім того, у цьому варіанті реалізації зазначені виступи сформовані за одне ціле з ущільнюючими модулями 204, 210. Як показано на Фіг. 6-10, виступи 209, 215 ущільнюючих модулів 204, 210 і пази 220 рами 202 перебувають у середині зазначених контактних поверхонь. В інших варіантах реалізації взаємодіючі виступи й пази розміщені на інших місцях зазначених контактних поверхонь. Подібність між зазначеними варіантами реалізації є найближчою, що дозволяє не використовувати надмірну кількість чисельних позначень. Конструкція у відповідності із другим варіантом реалізації є трохи більш складною, тому що в ній необхідне використання рами особливого типу. Однак, коли зазначені ущільнюючі модулі стиснуті, їхня пружність зменшена, і згодом важко виштовхнути зазначений виступ із зазначеного паза. Крім того, у цьому варіанті реалізації, а також у схожих конструкціях існують умови для поліпшеного електричного контакту між зазначеною рамою й розміщеним в ній модулем. Передбачені варіанти реалізації, в яких порядок розміщення зазначеного виступу й опціонного паза змінений на зворотний так, що зазначений виступ, згідно з першим варіантом реалізації, замінений на виступ на зазначеній рамі, що проходить усередину, і т. д. Крім того, можливі комбінації вищезгаданих варіантів реалізації або варіанти реалізації, в яких використано кілька пазів/виступів, при цьому зазначені варіанти реалізації залишаються в межах об'єму даної корисної моделі, що захищається прикладеною формулою корисної моделі. Відповідні матеріали для зазначених модулів й інших компонентів визначені в попередніх заявках, поданих цим самим заявником, і включають такі пружні матеріали, як гума, наприклад, безгалогенне каучукове з'єднання з поперечним зв'язком на основі етиленпропіленового каучуку (EPDM). Для фахівця в даній області техніки очевидно, що існують різні модифікації, що не виходять за межі об'єму даної корисної моделі, що захищається прикладеною формулою корисної моделі. В інших варіантах реалізації зазначені модулі й/або зазначена рама оснащені засобами для забезпечення поліпшених характеристик електромагнітної сумісності (ЕМС). В інших варіантах реалізації зазначені модулі й/або зазначена рама містить матеріал, що не розтріскується при нагріванні, для підвищення вогнестійкості. Згідно з вищезгаданими варіантами реалізації, зазначені конструкції загалом виконані з можливістю використання й невикористання в них стикових накладок, переважно невикористання. Крім того, передбачені варіанти реалізації, в яких зазначена стикова накладка сформована за одне ціле зі стисливим модулем 104, так що кожна основа має вбудований або частково вбудований конструктивний елемент жорсткості, виконаний з матеріалу з більшою 3 UA 67869 U 5 жорсткістю, такого як пластмаса (наприклад, полікарбонат), метал, композити й т.п. Крім того, зазначена стикова накладка виконана з можливістю її прикріплення до зазначеного стисливого модуля за допомогою адгезиву. Завдяки використанню матеріалу, відмінного від металу, можлива більш повна вторинна переробка використаних компонентів. Відповідно до одного аспекту даної корисної моделі, зазначений стисливий модуль і зазначена стикова накладка, що прикріплена до нього або вбудована в нього, може мати довжину в осьовому напрямку, яка перевищує відповідне подовження зазначеної рами в тому ж напрямку. У цій конфігурації ущільнення в межах зазначеної рами виконане так само, як і раніше, але при цьому вогнестійкість зазначеної ущільнювальної системи значною мірою поліпшена. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Ущільнювальна система для кабельних вводів або трубних перехідних пристроїв, що містить раму, в яку вставлений щонайменше один стисливий модуль, що оточує кожний кабель або трубу, причому зазначений щонайменше один модуль і щонайменше один стискаючий пристрій, розташований в зазначеній рамі, утворюють бар'єр, а зазначений стисливий модуль містить щонайменше один отвір, який містить щонайменше один відшаровуваний шар для припасування до діаметра кабелю або труби, розташований в поглибленні, яка відрізняється тим, що кожний стисливий модуль містить зачіплювальні засоби для зачеплення із зазначеною рамою в радіальному напрямку для блокування переміщення в осьовому напрямку. 2. Система за п. 1, в якій один ряд містить одиночний стисливий модуль, який має щонайменше один отвір для кабелю або труби. 3. Система за п. 1 або 2, в якій зазначена рама містить виступ, що проходить радіально всередину в паз стисливого модуля для забезпечення зазначеного зачеплення. 4. Система за пп. 1-3, в якій зазначений стисливий модуль містить виступ, що проходить радіально назовні для зачеплення з пазом рами або з краєм рами. 5. Система за пп. 1-4, в якій щонайменше один стисливий модуль містить конструктивний елемент жорсткості. 6. Система за п. 5, в якій конструктивний елемент жорсткості щонайменше частково вбудований у зазначений стисливий модуль. 7. Система за п. 5 або 6, в якій довжина зазначеного стисливого модуля в осьовому напрямку перевищує довжину зазначеної рами в тому ж напрямку. 4 UA 67869 U 5 UA 67869 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
